HASZNÁLATI ÚTMUTATÓ DigiLab 3D40 Flex DREMEL

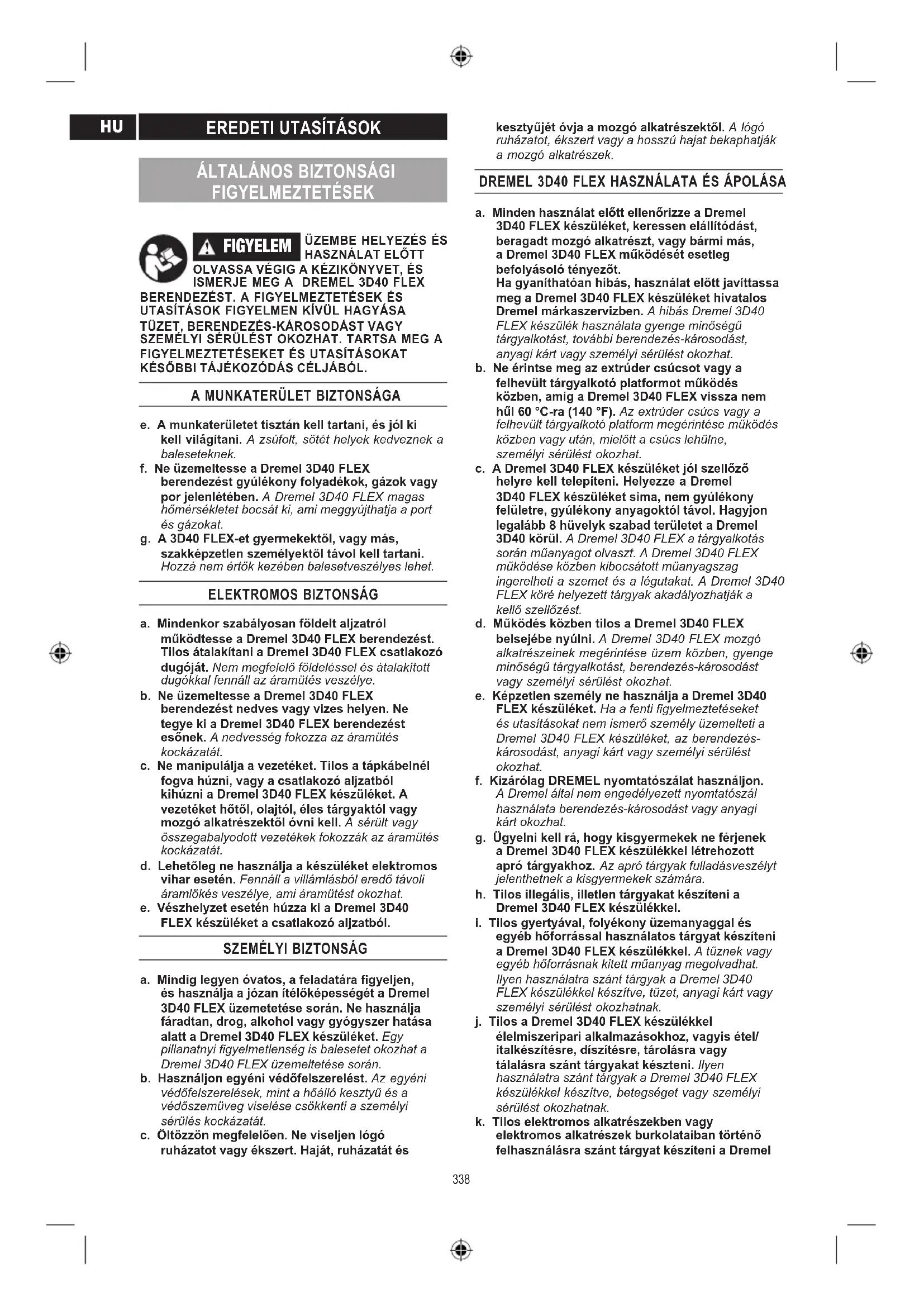

FIGYELMEZTETÉSEKET ÉS UTASÍTÁSOKAT

e. A munkaterületet tisztán kell tartani, és jól ki kell világítani. A zsúfolt, sötét helyek kedveznek a baleseteknek. f. Ne üzemeltesse a Dremel 3D40 FLEX berendezést gyúlékony folyadékok, gázok vagy por jelenlétében. A Dremel 3D40 FLEX magas hőmérsékletet bocsát ki, ami meggyújthatja a port és gázokat. g. A 3D40 FLEX-et gyermekektől, vagy más, szakképzetlen személyektől távol kell tartani. Hozzá nem értők kezében balesetveszélyes lehet.

ELEKTROMOS BIZTONSÁG

a. Mindenkor szabályosan földelt aljzatról működtesse a Dremel 3D40 FLEX berendezést. Tilos átalakítani a Dremel 3D40 FLEX csatlakozó dugóját. Nem megfelelő földeléssel és átalakított dugókkal fennáll az áramütés veszélye. b. Ne üzemeltesse a Dremel 3D40 FLEX berendezést nedves vagy vizes helyen. Ne tegye ki a Dremel 3D40 FLEX berendezést esőnek. A nedvesség fokozza az áramütés kockázatát. c. Ne manipulálja a vezetéket. Tilos a tápkábelnél fogva húzni, vagy a csatlakozó aljzatból kihúzni a Dremel 3D40 FLEX készüléket. A vezetéket hőtől, olajtól, éles tárgyaktól vagy mozgó alkatrészektől óvni kell. A sérült vagy összegabalyodott vezetékek fokozzák az áramütés kockázatát. d. Lehetőleg ne használja a készüléket elektromos vihar esetén. Fennáll a villámlásból eredő távoli áramlökés veszélye, ami áramütést okozhat. e. Vészhelyzet esetén húzza ki a Dremel 3D40 FLEX készüléket a csatlakozó aljzatból.

a. Mindig legyen óvatos, a feladatára gyeljen, és használja a józan ítélőképességét a Dremel 3D40 FLEX üzemetetése során. Ne használja fáradtan, drog, alkohol vagy gyógyszer hatása alatt a Dremel 3D40 FLEX készüléket. Egy pillanatnyi gyelmetlenség is balesetet okozhat a Dremel 3D40 FLEX üzemeltetése során. b. Használjon egyéni védőfelszerelést. Az egyéni védőfelszerelések, mint a hőálló kesztyű és a védőszemüveg viselése csökkenti a személyi sérülés kockázatát. c. Öltözzön megfelelően. Ne viseljen lógó ruházatot vagy ékszert. Haját, ruházatát és kesztyűjét óvja a mozgó alkatrészektől. A lógó ruházatot, ékszert vagy a hosszú hajat bekaphatják a mozgó alkatrészek. DREMEL 3D40 FLEX HASZNÁLATA ÉS ÁPOLÁSA a. Minden használat előtt ellenőrizze a Dremel 3D40 FLEX készüléket, keressen elállítódást, beragadt mozgó alkatrészt, vagy bármi más, a Dremel 3D40 FLEX működését esetleg befolyásoló tényezőt. Ha gyaníthatóan hibás, használat előtt javíttassa meg a Dremel 3D40 FLEX készüléket hivatalos Dremel márkaszervizben. A hibás Dremel 3D40 FLEX készülék használata gyenge minőségű tárgyalkotást, további berendezés-károsodást, anyagi kárt vagy személyi sérülést okozhat. b. Ne érintse meg az extrúder csúcsot vagy a felhevült tárgyalkotó platformot működés közben, amíg a Dremel 3D40 FLEX vissza nem hűl 60 °C-ra (140 °F). Az extrúder csúcs vagy a felhevült tárgyalkotó platform megérintése működés közben vagy után, mielőtt a csúcs lehűlne, személyi sérülést okozhat. c. A Dremel 3D40 FLEX készüléket jól szellőző helyre kell telepíteni. Helyezze a Dremel 3D40 FLEX készüléket sima, nem gyúlékony felületre, gyúlékony anyagoktól távol. Hagyjon legalább 8 hüvelyk szabad területet a Dremel 3D40 körül. A Dremel 3D40 FLEX a tárgyalkotás során műanyagot olvaszt. A Dremel 3D40 FLEX működése közben kibocsátott műanyagszag ingerelheti a szemet és a légutakat. A Dremel 3D40 FLEX köré helyezett tárgyak akadályozhatják a kellő szellőzést. d. Működés közben tilos a Dremel 3D40 FLEX belsejébe nyúlni. A Dremel 3D40 FLEX mozgó alkatrészeinek megérintése üzem közben, gyenge minőségű tárgyalkotást, berendezés-károsodást vagy személyi sérülést okozhat. e. Képzetlen személy ne használja a Dremel 3D40 FLEX készüléket. Ha a fenti gyelmeztetéseket és utasításokat nem ismerő személy üzemelteti a Dremel 3D40 FLEX készüléket, az berendezés- károsodást, anyagi kárt vagy személyi sérülést okozhat. f. Kizárólag DREMEL nyomtatószálat használjon. A Dremel által nem engedélyezett nyomtatószál használata berendezés-károsodást vagy anyagi kárt okozhat. g. Ügyelni kell rá, hogy kisgyermekek ne férjenek a Dremel 3D40 FLEX készülékkel létrehozott apró tárgyakhoz. Az apró tárgyak fulladásveszélyt jelenthetnek a kisgyermekek számára. h. Tilos illegális, illetlen tárgyakat készíteni a Dremel 3D40 FLEX készülékkel.

i. Tilos gyertyával, folyékony üzemanyaggal és

egyéb hőforrással használatos tárgyat készíteni a Dremel 3D40 FLEX készülékkel. A tűznek vagy egyéb hőforrásnak kitett műanyag megolvadhat. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, tüzet, anyagi kárt vagy személyi sérülést okozhatnak. j. Tilos a Dremel 3D40 FLEX készülékkel élelmiszeripari alkalmazásokhoz, vagyis étel/ italkészítésre, díszítésre, tárolásra vagy tálalásra szánt tárgyakat készteni. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, betegséget vagy személyi sérülést okozhatnak. k. Tilos elektromos alkatrészekben vagy elektromos alkatrészek burkolataiban történő felhasználásra szánt tárgyat készíteni a Dremel

3D40 FLEX készülékkel. PLA műanyag nem használható elektromos alkalmazásokhoz. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, anyagi kárt vagy személyi sérülést okozhatnak. l. Ne tegyen műanyag tárgyakat a szájába. A PLA műanyag nem alkalmas étel-, italkészítésre, élelmiszeripari eszközökhöz. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, betegséget vagy személyi sérülést okozhatnak. m. Tilos a Dremel 3D40 FLEX készülékkel vegyszerek tárolására szánt tárgyakat készíteni. A PLA műanyag nem használható vegyipari alkalmazásokhoz. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, anyagi kárt vagy személyi sérülést okozhatnak. n. Tilos átalakítani a Dremel 3D40 FLEX készüléket és módosítani a gyári beállításait. Az átalakítások berendezés-károsodást, anyagi kárt és személyi sérülést okozhatnak. o. Tilos a Dremel 3D40 FLEX berendezést 70°C (158°F) feletti hőmérsékletnek kitenni! A Dremel 3D40 FLEX károsodhat. A Dremel 3D40 FLEX tervezett üzemi hőmérséklettartománya, 16-29 °C (60 - 85 °F). p. Ne mozgassa vagy ütögesse a Dremel 3D40 FLEX készüléket vagy az extrúdert működés közben. Szabálytalan lehet a tárgyalkotás. q. Kizárólag az után cseréljen nyomtatószál orsót, hogy a tárgyalkotás befejeződött, leállt vagy szünetel. A nyomtatószál cseréje a tárgyalkotás közben törli a tárgyat, és az extrúder károsodását okozhatja. r. Ne húzza ki addig a nyomtatószálat, amíg nem utasítja rá az érintőképernyő. Ez károsíthatja az extúdert. s. Legyen fokozottan körültekintő, nehogy megsértse az extrúder csúcsot a maradványok eltávolításakor. A Dremel 3D40 FLEX nem működik szabályosan sérült extrúder csúccsal, ezért ki kell cserélni. t. Minden nyomtatás előtt ellenőrizze, hogy a tárgyalkotó platform be legyen vonva a Dremel által előírt ragasztóval. A nem megfelelő ragasztó használata a berendezés károsodását vagy gyenge minőségű tárgyat eredményezhet. u. Ügyeljen a testtartására, ha kéziszerszámmal veszi le a tárgyat a tárgyalkotó platformról. A szerszám hirtelen kicsúszása a kézből, vagy a helytelen testtartás, miközben a tárgyat leveszi a tárgyalkotó platformról, sérülést okozhat.

v. Ne karcolja össze a tárgyalkotó platformot a

tárgyak kivételekor. A tárgyalkotó platformon keletkező karcolások gyenge minőségű tárgyalkotást eredményeznek. w. Ne ejtse le a tárgyalkotó platformot. Az edzett üveglap összetörhet, és személyi sérülést okozhat.

x. Ne vegye ki az edzett üveglapot a műanyag

tartóból. Az edzett üveglap széle személyi sérülést okozhat. y. Ne csavarja vagy hajlítsa el a tárgyalkotó platformot a tárgyak kivételekor. Az edzett üveglap leválhat a műanyag tartóról, és személyi sérülést okozhat. z. A Dremel nem vállal felelősséget a Dremel 3D40 FLEX berendezéssel készített tárgyak szerkezeti épségéért vagy használhatóságáért. A tapasztalatlan tervezők által alkotott szerkezeti modellek anyagi kárt vagy személyi sérülést okozhatnak. 338kesztyűjét óvja a mozgó alkatrészektől. A lógó ruházatot, ékszert vagy a hosszú hajat bekaphatják a mozgó alkatrészek. DREMEL 3D40 FLEX HASZNÁLATA ÉS ÁPOLÁSA a. Minden használat előtt ellenőrizze a Dremel 3D40 FLEX készüléket, keressen elállítódást, beragadt mozgó alkatrészt, vagy bármi más, a Dremel 3D40 FLEX működését esetleg befolyásoló tényezőt. Ha gyaníthatóan hibás, használat előtt javíttassa meg a Dremel 3D40 FLEX készüléket hivatalos Dremel márkaszervizben. A hibás Dremel 3D40 FLEX készülék használata gyenge minőségű tárgyalkotást, további berendezés-károsodást, anyagi kárt vagy személyi sérülést okozhat. b. Ne érintse meg az extrúder csúcsot vagy a felhevült tárgyalkotó platformot működés közben, amíg a Dremel 3D40 FLEX vissza nem hűl 60 °C-ra (140 °F). Az extrúder csúcs vagy a felhevült tárgyalkotó platform megérintése működés közben vagy után, mielőtt a csúcs lehűlne, személyi sérülést okozhat. c. A Dremel 3D40 FLEX készüléket jól szellőző helyre kell telepíteni. Helyezze a Dremel 3D40 FLEX készüléket sima, nem gyúlékony felületre, gyúlékony anyagoktól távol. Hagyjon legalább 8 hüvelyk szabad területet a Dremel 3D40 körül. A Dremel 3D40 FLEX a tárgyalkotás során műanyagot olvaszt. A Dremel 3D40 FLEX működése közben kibocsátott műanyagszag ingerelheti a szemet és a légutakat. A Dremel 3D40 FLEX köré helyezett tárgyak akadályozhatják a kellő szellőzést. d. Működés közben tilos a Dremel 3D40 FLEX belsejébe nyúlni. A Dremel 3D40 FLEX mozgó alkatrészeinek megérintése üzem közben, gyenge minőségű tárgyalkotást, berendezés-károsodást vagy személyi sérülést okozhat. e. Képzetlen személy ne használja a Dremel 3D40 FLEX készüléket. Ha a fenti gyelmeztetéseket és utasításokat nem ismerő személy üzemelteti a Dremel 3D40 FLEX készüléket, az berendezés- károsodást, anyagi kárt vagy személyi sérülést okozhat. f. Kizárólag DREMEL nyomtatószálat használjon. A Dremel által nem engedélyezett nyomtatószál használata berendezés-károsodást vagy anyagi kárt okozhat. g. Ügyelni kell rá, hogy kisgyermekek ne férjenek a Dremel 3D40 FLEX készülékkel létrehozott apró tárgyakhoz. Az apró tárgyak fulladásveszélyt jelenthetnek a kisgyermekek számára. h. Tilos illegális, illetlen tárgyakat készíteni a Dremel 3D40 FLEX készülékkel.

i. Tilos gyertyával, folyékony üzemanyaggal és

egyéb hőforrással használatos tárgyat készíteni a Dremel 3D40 FLEX készülékkel. A tűznek vagy egyéb hőforrásnak kitett műanyag megolvadhat. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, tüzet, anyagi kárt vagy személyi sérülést okozhatnak. j. Tilos a Dremel 3D40 FLEX készülékkel élelmiszeripari alkalmazásokhoz, vagyis étel/ italkészítésre, díszítésre, tárolásra vagy tálalásra szánt tárgyakat készteni. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, betegséget vagy személyi sérülést okozhatnak. k. Tilos elektromos alkatrészekben vagy elektromos alkatrészek burkolataiban történő felhasználásra szánt tárgyat készíteni a Dremel 3D40 FLEX készülékkel. PLA műanyag nem használható elektromos alkalmazásokhoz. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, anyagi kárt vagy személyi sérülést okozhatnak. l. Ne tegyen műanyag tárgyakat a szájába. A PLA műanyag nem alkalmas étel-, italkészítésre, élelmiszeripari eszközökhöz. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, betegséget vagy személyi sérülést okozhatnak. m. Tilos a Dremel 3D40 FLEX készülékkel vegyszerek tárolására szánt tárgyakat készíteni. A PLA műanyag nem használható vegyipari alkalmazásokhoz. Ilyen használatra szánt tárgyak a Dremel 3D40 FLEX készülékkel készítve, anyagi kárt vagy személyi sérülést okozhatnak. n. Tilos átalakítani a Dremel 3D40 FLEX készüléket és módosítani a gyári beállításait. Az átalakítások berendezés-károsodást, anyagi kárt és személyi sérülést okozhatnak. o. Tilos a Dremel 3D40 FLEX berendezést 70°C (158°F) feletti hőmérsékletnek kitenni! A Dremel 3D40 FLEX károsodhat. A Dremel 3D40 FLEX tervezett üzemi hőmérséklettartománya, 16-29 °C (60 - 85 °F). p. Ne mozgassa vagy ütögesse a Dremel 3D40 FLEX készüléket vagy az extrúdert működés közben. Szabálytalan lehet a tárgyalkotás. q. Kizárólag az után cseréljen nyomtatószál orsót, hogy a tárgyalkotás befejeződött, leállt vagy szünetel. A nyomtatószál cseréje a tárgyalkotás közben törli a tárgyat, és az extrúder károsodását okozhatja. r. Ne húzza ki addig a nyomtatószálat, amíg nem utasítja rá az érintőképernyő. Ez károsíthatja az extúdert. s. Legyen fokozottan körültekintő, nehogy megsértse az extrúder csúcsot a maradványok eltávolításakor. A Dremel 3D40 FLEX nem működik szabályosan sérült extrúder csúccsal, ezért ki kell cserélni. t. Minden nyomtatás előtt ellenőrizze, hogy a tárgyalkotó platform be legyen vonva a Dremel által előírt ragasztóval. A nem megfelelő ragasztó használata a berendezés károsodását vagy gyenge minőségű tárgyat eredményezhet. u. Ügyeljen a testtartására, ha kéziszerszámmal veszi le a tárgyat a tárgyalkotó platformról. A szerszám hirtelen kicsúszása a kézből, vagy a helytelen testtartás, miközben a tárgyat leveszi a tárgyalkotó platformról, sérülést okozhat.

v. Ne karcolja össze a tárgyalkotó platformot a

tárgyak kivételekor. A tárgyalkotó platformon keletkező karcolások gyenge minőségű tárgyalkotást eredményeznek. w. Ne ejtse le a tárgyalkotó platformot. Az edzett üveglap összetörhet, és személyi sérülést okozhat.

x. Ne vegye ki az edzett üveglapot a műanyag

tartóból. Az edzett üveglap széle személyi sérülést okozhat. y. Ne csavarja vagy hajlítsa el a tárgyalkotó platformot a tárgyak kivételekor. Az edzett üveglap leválhat a műanyag tartóról, és személyi sérülést okozhat. z. A Dremel nem vállal felelősséget a Dremel 3D40 FLEX berendezéssel készített tárgyak szerkezeti épségéért vagy használhatóságáért. A tapasztalatlan tervezők által alkotott szerkezeti modellek anyagi kárt vagy személyi sérülést okozhatnak. SZERVIZ a. Szervizelés előtt minden esetben le kell választani a Dremel 3D40 FLEX készüléket az áramellátásról. Ennek elmulasztása a készülék károsodásához vagy személyi sérüléshez vezethet. b. A Dremel 3D40 FLEX kizárólag hivatalos Dremel szervizben javíttatható, Dremel cserealkatrészekkel. Ez garantálja a Dremel 3D40 FLEX szabályos működésének és biztonságának megóvását. c. Kizárólag a Dremel által engedélyezett alkatrészek használhatók. A nem eredeti Dremel

alkatrészek használatával a jótállás érvénytelenné válhat. d. Kizárólag a Dremel által engedélyezett nyomtatószál használható. A Dremel

• által nem engedélyezett nyomtatószál használata megszüntetheti az extrúder jótállását. TARTALOMJEGYZÉK Általános biztonsági gyelmeztetések p. 338
• Tartalomjegyzék p. 339
• Használt szimbólumok p. 340
• FCC compliance p. 340
• Szellemi tulajdonra vonatkozó tudnivalók p. 340
• Működési leírás és műszaki adatok p. 340
• 3D40 FLEX források p. 341
• Fogalommagyarázat p. 342
• 3D40 FLEX készülék bemutatása p. 343
• Bevezetés p. 345
• Készlet tartalma* p. 345
• Érintőképernyő p. 347
• Érintőképernyő ikonok p. 352
• Kiinduló kongurálás p. 353
• Felkészülés az alkotásra p. 354
• Felkészülés az alkotásra p. 356
• Épület p. 359

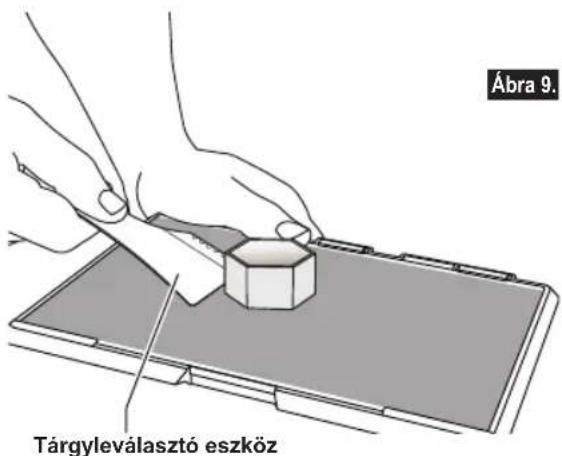

• Tárgyak elávolítása p. 361
• Legjobb gyakorlatok p. 362
• Karbantartás p. 363
• Karbantartás és szervíz p. 365
• Nyílt forrású szoftverek DREMEL p. 366

korlátozott fogyasztói jótállás .......367

339HASZNÁLT SZIMBÓLUMOK

Szimbó- lum Név Megnevezés/ Magyarázat

FIGYELEM Figyelmeztető szimbólum Veszélyhelyzetet jelez Kézikönyv olvasására gyelmeztető A kézikönyv olvasására gyelmezteti a

Hertz Frekvencia, kör/másodperc

Kikapcsolt állapot Váltakozó áram Forró felület veszély szimbólum Égési sérülést okozhat. Használat előtt hűteni kell. A készülékben lévő mágnesek befolyásolhatják a pacemaker működését. FCC COMPLIANCE Ez a berendezés egy B osztályú digitális készülék határainak megfelelően, az FCC szabályok 15. részéhez alkalmazkodva lett tesztelve és kifejlesztve. Ezek a korlátok megfelelő védelmet nyújtanak lakossági használat esetére. A berendezés használ, generál és sugározhat rádió frekvenciás energiát, valamint nem az előírásoknak megfelelő használat és telepítés mellett káros hatással lehet a rádió kommunikációkra. Nincs ugyan garancia arra, hogy a zavar nem jelentkezik egyes beállítások közben. Ha a készülék káros hatással van a rádió vagy tv vételre be és kikapcsolás után is, akkor a felhasználó megkísérelheti ezt kijavítani a következő intézkedéssel/ intézkedésekkel:

• a vevő antenna átirányítása vagy áthelyezése

• távolság növelése a felhasználó és a készülék között

• másik, a befogadóétól különböző kivezetés használata

• gyakorlott rádió és tv technikussal kapcsolatfelvétel és konzultáció Azok a változtatások és módosítások, amelyeket a gyártó vagy regisztráló kifejezetten nem hagyott jóvá, érvényteleníthetik a készüléket a Szövetségi Kommunikációs Bizottság szabályai szerint. SZELLEMI TULAJDONRA

VONATKOZÓ TUDNIVALÓK

A Dremel 3D40 FLEX tárgyak 3D nyomtatására szolgál, vagy saját digitális fájlokból, vagy olyanokból, amelyek nyomtatására jogosult a Dremel 3D40 FLEX készülékkel. A Dremel 3D40 FLEX készülékkel történő tárgyalkotás során az üzemeltető felelőssége, hogy ne sértse meg harmadik fél szellemi tulajdonjogait, vagy a hatályos törvényeket és jogszabályokat, mint az USA vagy más országok szellemi tulajdonjogra vonatkozó törvényeit. . A Dremel 3D40 FLEX nem használható harmadik fél birtokában lévő szellemi tulajdonjoggal védett tárgy nyomtatására, az adott fél előzetes engedélye nélkül. A Dremel 3D40 FLEX készülék kizárólag harmadik fél engedélyével használható az alábbiak bármelyikére: nem a felhasználó által alkotott tárgy sokszorosítása vagy másolása (részben vagy egészben), tárgyalkotás nem saját tulajdonú digitális fájlból, vagy nem a felhasználó által létrehozott zikai tárgy letapogatásával. Az üzemeltető felelőssége az ilyen engedély megszerzése. Bizonyos esetekben előfordulhat, hogy nem szerezhető ilyen engedély. Amennyiben az engedély nem szerezhető meg, tilos, illetve csak saját felelősségre végezhető az ilyen tárgy 3D nyomtatása. Tilos átalakítani, visszafejteni, felbontani vagy szétszerelni a Dremel 3D40 FLEX készüléket vagy szoftvereit/rmware-ét, kivéve, ha azt a hatályos jogszabályok megengedik. A Dremel 3D40 FLEX kizárólag csak saját felelősségre használható a jelen kezelési és biztonsági utasításban meghatározottól eltérő módon. Amennyiben a Dremel 3D40 FLEX készülékkel harmadik fél szellemi tulajdonjogát sértő tárgyat állítanak elő, az polgári vagy büntetőjogi eljárást és büntetést vonhat maga után, amelyben az üzemeltető anyagi kártérítésre kötelezhető, pénz- vagy börtönbüntetéssel sújtható. MŰKÖDÉSI LEÍRÁS ÉS

Extrúder: Egyszeri extrudálás Extrúder hőmérséklete: Legfeljebb 230°C (397°F) Üzemeltető felület: 3.5” színes IPS érintőképernyő Maximum alkotási méret: 10” x 6” x 6.7” (255mm x 155mm x 170mm) Rétegvastagság: 50 mikron | 0.5 mm Nyomtatószál színek: lásd: Dremel3D.com oldalon Belső tárhely: 4GB Külső tárhely: USB Flash Meghajtó

Csak Dremel 1.75mm nyomtatószállal működik

NYOMTATÓSZÁL TÁROLÁSA

Minden polimer lebomlik az idő múlásával. Ne nyisson fel újat, amíg szükségtelen. A nyomtatószál szobahőmérsékleten, 16-19°C-on tárolható (60-85° F) száraz körülmények között. SZOFTVER A Dremel 3D40 FLEX készülékhez kiegészítő fájlszeletelő szoftver tartozik, Windows és Mac OSX operációs rendszerhez. Ez az alkalmazás a felhasználó digitális 3D fájljait megalkotható fájlokká alakítja.

X v10.9 vagy újabb (Mavericks)

• CPU: 64-bit processzor (32-bit nem támogatott)

• Memória: 3 GB RAM (4 GB vagy több ajánlott)

• Lemez tárhely: ~2 GB szabad lemez tárhely telepítéshez

• Video kártya: 1,024 MB GDDR RAM vagy nagyobb. Microsoft Direct3D 11 kompatibilis vagy nagyobb grakus kártya

• Mutató eszköz: háromgombos egér

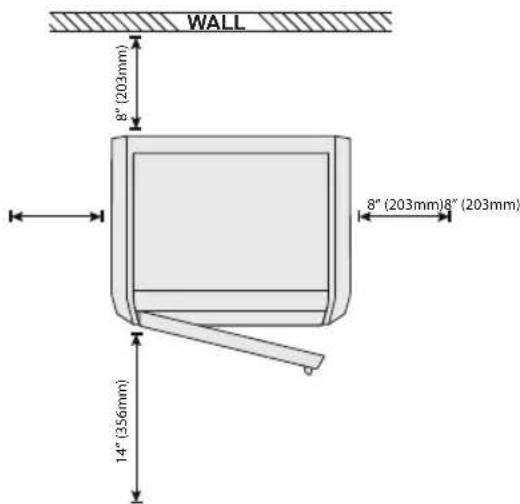

Helyiség hőmérséklet: 16-29° C (60 - 85° F) Sík munkafelület Száraz üzemeltetési környezet 16” (406mm) 20.25” (515mm) 15.5” (394mm) 8” (203mm) 8” (203mm)8” (203mm) 14” (356mm) WALL 340törvényeit. . A Dremel 3D40 FLEX nem használható harmadik fél birtokában lévő szellemi tulajdonjoggal védett tárgy nyomtatására, az adott fél előzetes engedélye nélkül. A Dremel 3D40 FLEX készülék kizárólag harmadik fél engedélyével használható az alábbiak bármelyikére: nem a felhasználó által alkotott tárgy sokszorosítása vagy másolása (részben vagy egészben), tárgyalkotás nem saját tulajdonú digitális fájlból, vagy nem a felhasználó által létrehozott zikai tárgy letapogatásával. Az üzemeltető felelőssége az ilyen engedély megszerzése. Bizonyos esetekben előfordulhat, hogy nem szerezhető ilyen engedély. Amennyiben az engedély nem szerezhető meg, tilos, illetve csak saját felelősségre végezhető az ilyen tárgy 3D nyomtatása. Tilos átalakítani, visszafejteni, felbontani vagy szétszerelni a Dremel 3D40 FLEX készüléket vagy szoftvereit/rmware-ét, kivéve, ha azt a hatályos jogszabályok megengedik. A Dremel 3D40 FLEX kizárólag csak saját felelősségre használható a jelen kezelési és biztonsági utasításban meghatározottól eltérő módon. Amennyiben a Dremel 3D40 FLEX készülékkel harmadik fél szellemi tulajdonjogát sértő tárgyat állítanak elő, az polgári vagy büntetőjogi eljárást és büntetést vonhat maga után, amelyben az üzemeltető anyagi kártérítésre kötelezhető, pénz- vagy börtönbüntetéssel sújtható. MŰKÖDÉSI LEÍRÁS ÉS

Extrúder: Egyszeri extrudálás Extrúder hőmérséklete: Legfeljebb 230°C (397°F) Üzemeltető felület: 3.5” színes IPS érintőképernyő Maximum alkotási méret: 10” x 6” x 6.7” (255mm x 155mm x 170mm) Rétegvastagság: 50 mikron | 0.5 mm Nyomtatószál színek: lásd: Dremel3D.com oldalon Belső tárhely: 4GB Külső tárhely: USB Flash Meghajtó

Csak Dremel 1.75mm nyomtatószállal működik

NYOMTATÓSZÁL TÁROLÁSA

Minden polimer lebomlik az idő múlásával. Ne nyisson fel újat, amíg szükségtelen. A nyomtatószál szobahőmérsékleten, 16-19°C-on tárolható (60-85° F) száraz körülmények között. SZOFTVER A Dremel 3D40 FLEX készülékhez kiegészítő fájlszeletelő szoftver tartozik, Windows és Mac OSX operációs rendszerhez. Ez az alkalmazás a felhasználó digitális 3D fájljait megalkotható fájlokká alakítja.

X v10.9 vagy újabb (Mavericks)

• CPU: 64-bit processzor (32-bit nem támogatott)

• Memória: 3 GB RAM (4 GB vagy több ajánlott)

• Lemez tárhely: ~2 GB szabad lemez tárhely telepítéshez

• Video kártya: 1,024 MB GDDR RAM vagy nagyobb. Microsoft

11 kompatibilis vagy nagyobb grakus kártya

• Mutató eszköz: háromgombos egér

Helyiség hőmérséklet: 16-29° C (60 - 85° F) Sík munkafelület Száraz üzemeltetési környezet 16” (406mm)20.25” (515mm) 15.5” (394mm)8” (203mm)8” (203mm)8” (203mm)14” (356mm) WALL

Forrás Leírás Hely Gyors hasz- nálatbavételi útmutató Lépésről- lépésre illusztrált útmutató a gép kicsomagolásához és a tárgyalkotás közvetlen megkezdéséhez A gyors használatba vételi útmutató nyomtatott változata a gép szállító dobozában található. Elérhető a www.dremel3d.com címen is. Dremel 3D Honlap Megtalálható itt a legfrissebb 3D40 FLEX szoftver, termékinformációk, ügyfélszolgálat, illetve 3D modell és projekt letöltések. www.dremel3d.com Dremel 3D Ügyfélszol- gálat Dremel elérhetőség terméktámogatás, karbantartás és szerviz céljából. www.dremel3d.com Fájlszeletelő szoftver 3D fájlok feltöltésére, szerkesztésére és zikai megalkotására alkalmas. Telepítse a www.dremel3d.com címről vagy a Dremel 3D40 FLEX készülékhez mellékelt USB meghajtóról. 341FOGALOMMAGYARÁZAT Kifejezés Meghatározás Tárgyalkotó platform Sík munkafelület, amelyen a Dremel 3D40 FLEX felépíti a tárgyakat. A tárgyalkotó platform egy edzett üveglapból és egy műanyag tartóból áll. Tárgyalkotó platform tartó Lapos, mágneses felület amely tartja a tárgyalkotó felületet. Rendelkezik két bemetszéssel elől és hátul, amelyek segítségével tartja a tárgyalkotó felületet. Tárgyalkotó platform csiptető A tárgyalkotó platform elején található csiptető amely helyén tartja a platformot. Építő szalag Ragadós szalag amely növeli az előállított tárgyak tapadását a tárgyalkotó platformhoz. Alkotási méret Háromdimenziós (3D) térbeli mennyiség, amit az elkészült tárgy elfoglal. A Dremel 3D40 FLEX készüléknek van egy maximális alkotási mérete, ami azt jelenti, hogy ennél nagyobb tárgy vagy átméretezéssel vagy résztárgyakra bontással alkotható meg. Ajtó A Dremel 3D40 FLEX készülék előlapján található egy ajtó. Ezen keresztül érhető el egyszerűen a tárgyalkotó platform, extrúder, nyomtatószál és egyéb területek. Az ajtó átlátszó anyagból készült, így gyelemmel kísérhető a tárgyalkotás folyamata, miközben az alkotási környezet megőrzi stabilitását. Ethernet csatlakozó Vezetékes, helyi hálózati technológia, melyen keresztül elektronikus eszközök kommunikálhatnak. Extrúder Szerkezet, amely fogaskerekekkel áthúzza a nyomtatószálat az extrúder bemeneten, alkotási hőmérsékletre melegíti, majd a felmelegített nyomtatószálat kipréseli az extrúder csúcson. Extruder Ventilátorok Az extrúder és a fogaskerék motor külső szerkezetét hűtő ventilátorok. Extrúder ventilátor légterelő Egy műanyag alkatrész, amely az extrúder ventilátorból áramló levegőt a tárgyalkotó platformra irányítja, így közreműködik a készülő tárgy hűtésében. Extrúder bemenet Az extrúder tetején található nyílás, ahol a tárgyalkotásra szánt nyomtatószál belép az extrúderbe. Vezető extrúder ahol a nyomtatószál behelyezésre kerül alkotáshoz Extrúder kar Az extrúder oldalán található kar, amely az extrúder fogaskerék motorjának szorítását lazítja. Extrúder csúcs Az extrúder alján található fúvóka, ahonnan a tárgyalkotó nyomtatószálat az egység kikényszeríti. Nyomtatószál Fonalszerű szál műanyagból. Nyomtatószál vezető cső Egy műanyag rész ami vezeti a nyomtatószálat a nyomtatószál orsóból egy átjárón keresztül Nyomtatószál Elakadás Érzékelő Egy érzékelő az extrúderben amely leállítja a nyomtatót ha a nyomtatószál nem áramlik megfelelően. Nyomtatószál kifogyás érzékelő Egy érzékelő az extrúder bemenetben, amely leállítja a nyomtatót ha a nyomtatószál nem elegendő. Nyomtatószál orsó Henger alakú rész amelyen hosszú nyomtatószál található tárolásra és további használatra .g, .gcode, .g3drem Megalkotható fájlok Dremel 3D40 FLEX készülékkel kompatibilis formátuma. Szintállító gombok A tárgyalkotó platform alatt elhelyezkedő gombok, melyekkel a felhasználó egyszerűen vízszintbe állíthatja a platformot minden nyomtatás előtt. Szintező szenzor A tárgyalkotó platform magasságát érzékelő és a helyes vízszintbe állítást segítő szenzor. Fedél A Dremel 3D40 FLEX tetején egy zsanéros fedél található. Ezen keresztül, ha kell, még kényelmesebben hozzáférhető a tárgyalkotó platform, nyomtatószál. Csípőfogó Gyakran használt eszköz túl forró tárgyak megfogásához. OBJ Fájl 3D modellező szoftverek széles körében alkalmazott, általános digitális fájlformátum. Az ilyen fájlt harmadik fél 3D szoftverével hozzák létre, vagy a Dremel3d.com oldalról tölthető le. Tárgyleválasztó szerszám Ezzel a szerszámmal választhatók le a tárgyak a tárgyalkotó platformról. PLA. Megújuló erőforrásból, például kukoricakeményítőből előállított biopolimer. Orsótartó Műanyag alkatrész, a tárgyalkotó platform bal oldalán, a Dremel 3D40 FLEX tárgyalkotó terén belül, mely a nyomtatószál orsó megtartására szolgál. Orsóajtó Levehető ajtó, amely az orsótartóba rögzíti a nyomtatószál orsót. Léptető Motor Kefe nélküli egyenáramú motor, a vezetősínek és az extrúder fogaskerekeket hajtására. .STL Fájl 3D modellező szoftverek széles körében alkalmazott, általános digitális fájlformátum. Az ilyen fájlt harmadik fél 3D szoftverével hozzák létre, vagy a Dremel3d.com oldalról tölthető le. Érintő képernyő Érintéssel működtethető, színes kijelző. Ezen keresztül felügyelhető a Dremel 3D45 és a készülő tárgy, amellett, hogy közvetlen utasításokat ad a Dremel 3D45 készüléknek, számítógép használata nélkül. USB Flash meghajtó Készülékek széles köréhez használható, hordozható memóriakártya. WIFI Vezeték nélküli, helyi hálózati technológia, melyen keresztül elektronikus eszközök kommunikálhatnak X tengely vezetősínek Egy sor sín, az extrúder egyik oldalán, amelyeken a léptető motor jobba-balra mozgatja az extrúdert a tárgyalkotó terület mentén. Y tengely vezetősínek Egy sor sín, a tárgyalkotó terület egyik oldalán, amelyeken a léptető motor előre- hátra mozgatja az extrúdert a tárgyalkotó terület mentén. Z tengely vezetősínek Sínek az alkotó terület hátsó oldalán melyek lehetővé teszik a léptető motor számára az alkotó felület le és fel mozgatását. 3D40 FLEX KÉSZÜLÉK BEMUTATÁSA

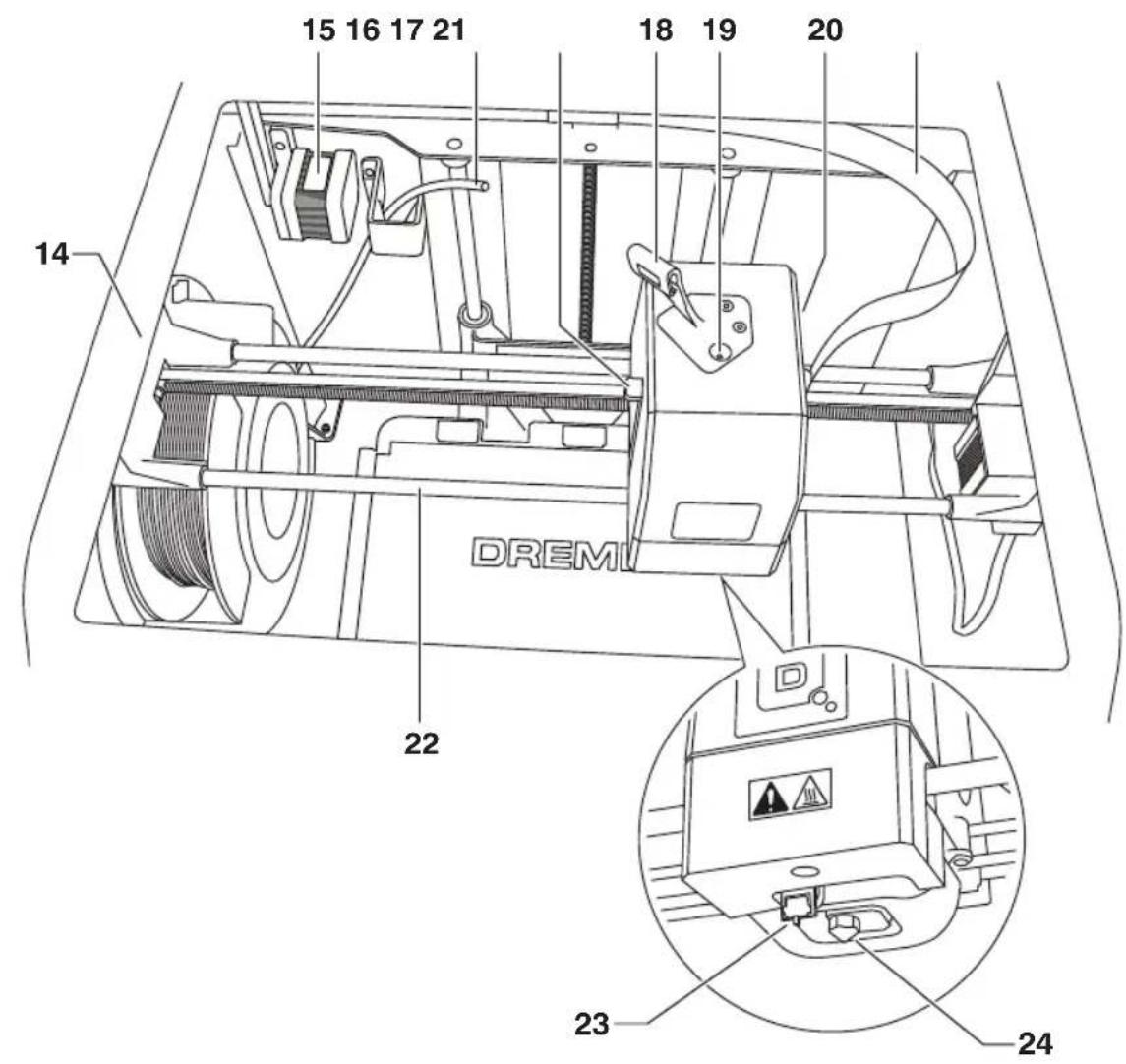

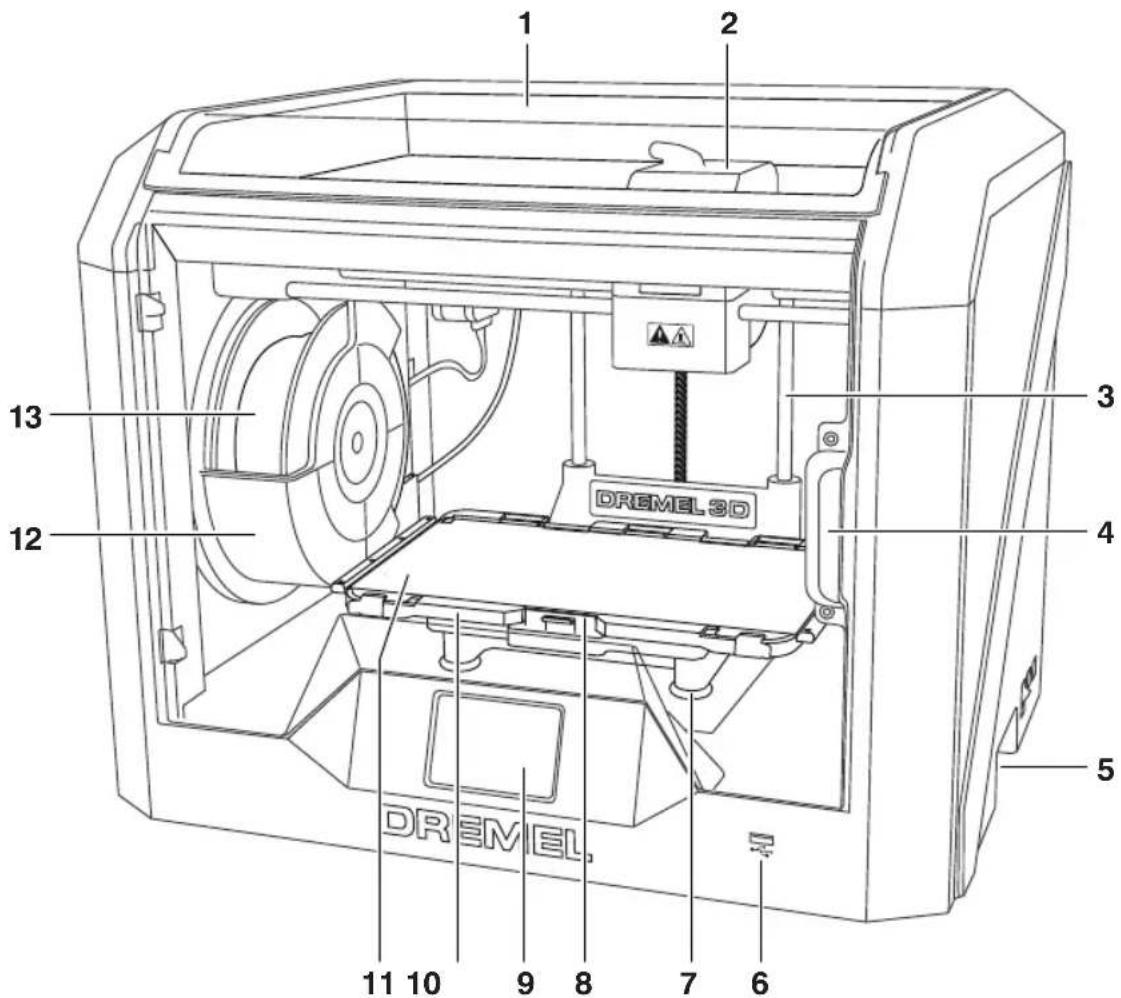

5. Z-tengely vezető sín

7. Tárgyalkotó platform fülek

9. Szintállító gombok

10. Tárgyalkotó platform

12. Tárgyalkotó platform kapcsai

13. Mozgatható tárgyalkotó platform

14. Nyomtatószál orsótartó

15. Nyomtatószál orsó

16. Y tengely vezetősínek

18. Nyomtatószál vezetőcső

20. Nyomtatószál vezető kapocs

24. X tengely vezetősín

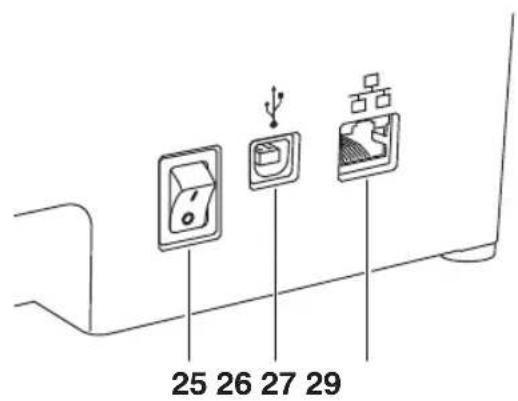

29. Ethernet csatlakozó

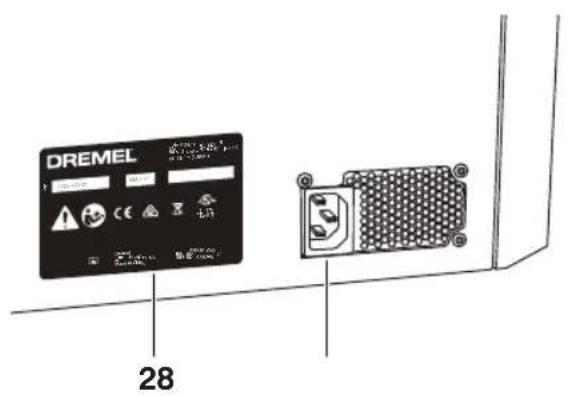

31. Felvett teljesítmény

342Nyomtatószál kifogyás érzékelő Egy érzékelő az extrúder bemenetben, amely leállítja a nyomtatót ha a nyomtatószál nem elegendő. Nyomtatószál orsó Henger alakú rész amelyen hosszú nyomtatószál található tárolásra és további használatra .g, .gcode, .g3drem Megalkotható fájlok Dremel 3D40 FLEX készülékkel kompatibilis formátuma. Szintállító gombok A tárgyalkotó platform alatt elhelyezkedő gombok, melyekkel a felhasználó egyszerűen vízszintbe állíthatja a platformot minden nyomtatás előtt. Szintező szenzor A tárgyalkotó platform magasságát érzékelő és a helyes vízszintbe állítást segítő szenzor. Fedél A Dremel 3D40 FLEX tetején egy zsanéros fedél található. Ezen keresztül, ha kell, még kényelmesebben hozzáférhető a tárgyalkotó platform, nyomtatószál. Csípőfogó Gyakran használt eszköz túl forró tárgyak megfogásához. OBJ Fájl 3D modellező szoftverek széles körében alkalmazott, általános digitális fájlformátum. Az ilyen fájlt harmadik fél 3D szoftverével hozzák létre, vagy a Dremel3d.com oldalról tölthető le. Tárgyleválasztó szerszám Ezzel a szerszámmal választhatók le a tárgyak a tárgyalkotó platformról. PLA. Megújuló erőforrásból, például kukoricakeményítőből előállított biopolimer. Orsótartó Műanyag alkatrész, a tárgyalkotó platform bal oldalán, a Dremel 3D40 FLEX tárgyalkotó terén belül, mely a nyomtatószál orsó megtartására szolgál. Orsóajtó Levehető ajtó, amely az orsótartóba rögzíti a nyomtatószál orsót. Léptető Motor Kefe nélküli egyenáramú motor, a vezetősínek és az extrúder fogaskerekeket hajtására. .STL Fájl 3D modellező szoftverek széles körében alkalmazott, általános digitális fájlformátum. Az ilyen fájlt harmadik fél 3D szoftverével hozzák létre, vagy a Dremel3d.com oldalról tölthető le. Érintő képernyő Érintéssel működtethető, színes kijelző. Ezen keresztül felügyelhető a Dremel 3D45 és a készülő tárgy, amellett, hogy közvetlen utasításokat ad a Dremel 3D45 készüléknek, számítógép használata nélkül. USB Flash meghajtó Készülékek széles köréhez használható, hordozható memóriakártya. WIFI Vezeték nélküli, helyi hálózati technológia, melyen keresztül elektronikus eszközök kommunikálhatnak X tengely vezetősínek Egy sor sín, az extrúder egyik oldalán, amelyeken a léptető motor jobba-balra mozgatja az extrúdert a tárgyalkotó terület mentén. Y tengely vezetősínek Egy sor sín, a tárgyalkotó terület egyik oldalán, amelyeken a léptető motor előre- hátra mozgatja az extrúdert a tárgyalkotó terület mentén. Z tengely vezetősínek Sínek az alkotó terület hátsó oldalán melyek lehetővé teszik a léptető motor számára az alkotó felület le és fel mozgatását. 3D40 FLEX KÉSZÜLÉK BEMUTATÁSA

5. Z-tengely vezető sín

7. Tárgyalkotó platform fülek

9. Szintállító gombok

10. Tárgyalkotó platform

12. Tárgyalkotó platform kapcsai

13. Mozgatható tárgyalkotó platform

14. Nyomtatószál orsótartó

15. Nyomtatószál orsó

16. Y tengely vezetősínek

18. Nyomtatószál vezetőcső

20. Nyomtatószál vezető kapocs

24. X tengely vezetősín

29. Ethernet csatlakozó

31. Felvett teljesítmény

BEVEZETÉS Köszöntjük a Dremel 3D világában! Küldetésünk, hogy végig kalauzoljuk az olvasót a digitális tárgyalkotás folyamatán, és a legjobb gyakorlatok bemutatásával segítsünk életre kelteni ötleteit. A 3D tárgyalkotás egy olyan folyamat, amely kísérletezést és kitartást kíván. Szerencsére, itt vannak a Dremel szakértői, akik online tippekkel és támogatással könnyítik meg munkáját. A Dremel segítségével megvalósíthatja ötleteit, jobbá és magáévá teheti őket. A 3D40 FLEX első használatba vételekor kövesse az érintőképernyőn megjelenő, kiinduló kongurációs folyamatot!

FLEX Dremel 3D40 FLEX Nyomtatószál orsó** Építő szalag

• A mennyiségek készletenként eltérőek lehetnek. **Ne tárolja nedves vagy forró környezetben. Kezelési utasítás Tápkábel Tárgyleválasztó szerszám Gyors használatbavételi útmutató USB Kábel USB Flash Meghajtó Duguláselhárító szerszám 344Model 3D40 F0133D4000100V–2 40V ~ 47–63Hz 0. 8–1.8A Ø1.75mm (0 .069" )

BEVEZETÉS Köszöntjük a Dremel 3D világában! Küldetésünk, hogy végig kalauzoljuk az olvasót a digitális tárgyalkotás folyamatán, és a legjobb gyakorlatok bemutatásával segítsünk életre kelteni ötleteit. A 3D tárgyalkotás egy olyan folyamat, amely kísérletezést és kitartást kíván. Szerencsére, itt vannak a Dremel szakértői, akik online tippekkel és támogatással könnyítik meg munkáját. A Dremel segítségével megvalósíthatja ötleteit, jobbá és magáévá teheti őket. A 3D40 FLEX első használatba vételekor kövesse az érintőképernyőn megjelenő, kiinduló kongurációs folyamatot!

FLEX Dremel 3D40 FLEX Nyomtatószál orsó** Építő szalag

• A mennyiségek készletenként eltérőek lehetnek. **Ne tárolja nedves vagy forró környezetben. Kezelési utasítás Tápkábel Tárgyleválasztó szerszám Gyors használatbavételi útmutató USB Kábel USB Flash Meghajtó Duguláselhárító szerszámRugalmas alkotó lemez és lemeztartó 3456. Nyissa ki az ajtót és távolítsa el a középső betétet!

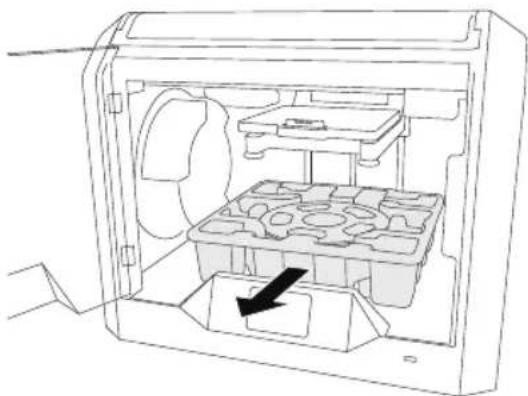

7. Távolítsa el az alsó betétet!

Tipp: Tartsa meg a csomagolást későbbi tárolásra, szállításra! KICSOMAGOLÁS

1. Helyezze a dobozt egy asztalra, vágja fel a

ragasztószalagot, majd nyissa ki a dobozt!

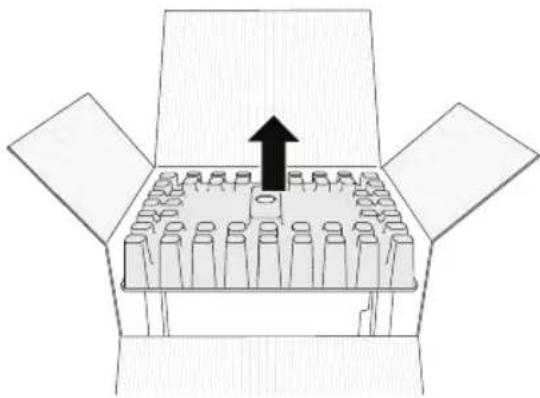

2. Távolítsa el a felső betétet!

3. Vegye ki a 3D40 FLEX készüléket és tegye az

4. Nyissa fel a fedőt és távolítsa el a felső betétet!

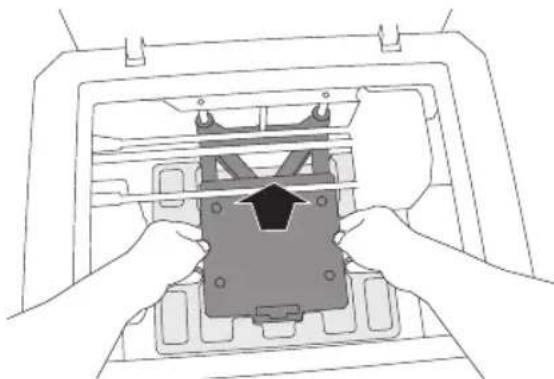

5. Húzza fel az építő asztalt a két oldalán megfogva.

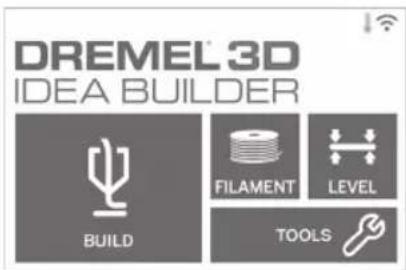

A Dremel 3D40 FLEX egyszerűen használható, számítógép nélkül a beépített szoftverrel és a színes érintőképernyővel. A tárgyalkotás megkezdése előtt, ismerkedjen meg az érintőképernyő menürendszerével és lehetőségeivel.

FIGYELEM A DREMEL 3D40 FLEX HASZNÁLATA SORÁN TARTSA BE AZ ÖSSZES FELTÜNTETETT FIGYELMEZTETÉST ÉS BIZTONSÁGI UTASÍTÁST. MEGSZEGÉSÜK TÜZET, BERENDEZÉS-KÁROSODÁST VAGY SZEMÉLYI SÉRÜLÉST OKOZHAT. BUILD (TÁRGYALKOTÁS) Megérintéssel jelölje ki a 3D modellt, és kezdje meg a tárgyalkotás folyamatát. (A tárgyalkotás tudnivalóit részletesen a 23. oldal ismerteti.)

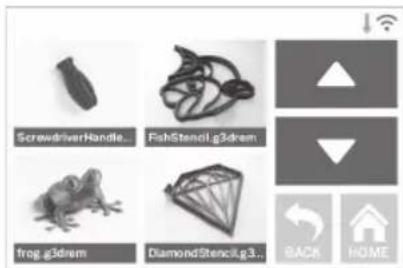

A Printer (nyomtató), USB Flash Drive (USB memória) vagy a Print Queue (nyomtatási sor) lehetőségek közül válassza ki a kívánt fájl helyét. MODELL MENÜ Érintéssel válassza ki a kívánt modellt, vagy a nyilakkal lapozzon, és keresse meg a modellt.

BUILD (ALKOTÁS) – Elindítja a tárgyalkotás folyamatát. DELETE (TÖRLÉS) – Eltávolítja a modell fájlt a nyomtató tárhelyéről vagy az USB memóriából. COPY TO PRINTER (MÁSOLÁS NYOMTATÓRA) – Az USB meghajtóról másol át modell fájlt a nyomtató tárhelyére.

STOP – Törli az aktuális tárgyalkotó folyamatot. PAUSE/PLAY – Szünetelteti vagy folytatja az aktuális tárgyalkotó folyamatot. Szüneteltetéskor használja a nyomtatószál gombot.

CHANGE FILAMENT (NYOMTATÓSZÁL CSERE) –

Kicseréli a nyomtatószálat az aktuális tárgyalkotó folyamatnál, vagy színt cserél. 3466. Nyissa ki az ajtót és távolítsa el a középső betétet!

7. Távolítsa el az alsó betétet!

Tipp: Tartsa meg a csomagolást későbbi tárolásra, szállításra!

A Dremel 3D40 FLEX egyszerűen használható, számítógép nélkül a beépített szoftverrel és a színes érintőképernyővel. A tárgyalkotás megkezdése előtt, ismerkedjen meg az érintőképernyő menürendszerével és lehetőségeivel.

FIGYELEM A DREMEL 3D40 FLEX HASZNÁLATA SORÁN TARTSA BE AZ ÖSSZES FELTÜNTETETT FIGYELMEZTETÉST ÉS BIZTONSÁGI UTASÍTÁST. MEGSZEGÉSÜK TÜZET, BERENDEZÉS-KÁROSODÁST VAGY SZEMÉLYI SÉRÜLÉST OKOZHAT. BUILD (TÁRGYALKOTÁS) Megérintéssel jelölje ki a 3D modellt, és kezdje meg a tárgyalkotás folyamatát. (A tárgyalkotás tudnivalóit részletesen a 23. oldal ismerteti.)

A Printer (nyomtató), USB Flash Drive (USB memória) vagy a Print Queue (nyomtatási sor) lehetőségek közül válassza ki a kívánt fájl helyét. MODELL MENÜ Érintéssel válassza ki a kívánt modellt, vagy a nyilakkal lapozzon, és keresse meg a modellt.

BUILD (ALKOTÁS) – Elindítja a tárgyalkotás folyamatát. DELETE (TÖRLÉS) – Eltávolítja a modell fájlt a nyomtató tárhelyéről vagy az USB memóriából. COPY TO PRINTER (MÁSOLÁS NYOMTATÓRA) – Az USB meghajtóról másol át modell fájlt a nyomtató tárhelyére.

STOP – Törli az aktuális tárgyalkotó folyamatot. PAUSE/PLAY – Szünetelteti vagy folytatja az aktuális tárgyalkotó folyamatot. Szüneteltetéskor használja a nyomtatószál gombot.

CHANGE FILAMENT (NYOMTATÓSZÁL CSERE) –

Kicseréli a nyomtatószálat az aktuális tárgyalkotó folyamatnál, vagy színt cserél.

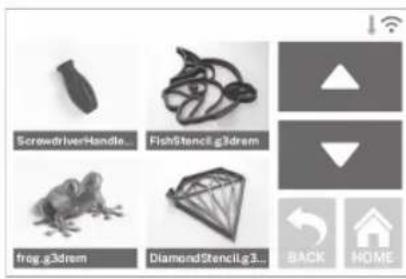

347NYOMTATÁSI SOR MENÜJE

BUILD (ALKOTÁS) – A következő alkotás részleteit mutatja. DELETE (TÖRLÉS) – Eltávolítja a következő alkotást a sorból.

NYOMTATÁSI SOR MODELL RÉSZLETEI

BUILD (ALKOTÁS) – Megkezdi az alkotási folyamatot. DELETE (TÖRLÉS) – Eltávolítja a modellt a sorból. NYOMTATÓSZÁL (NYOMTATÓSZÁL) Megkezdi a nyomtatószál felmelegítését, elindítja a nyomtatószál betöltés/csere folyamatát. (A nyomtatószál betöltés/csere részletes ismertetését keresse a 354. oldalon.) LEVEL (SZINT) Elindítja a tárgyalkotó platform szintezését. (A tárgyalkotó platform szintezésének részletes ismertetését keresse a 358. oldalon.) TOOLS (ESZKÖZÖK) Megnyitja az alábbi, egyedi nyomtató funkciók és beállítások menüjét. SERVICE (SZERVIZ) Belép a szerviz menübe, ahol az ügyfélszolgálat elérhetőségeit találhatók. NETWORK (HÁLÓZAT) Belép a hálózat menübe, ahol ki-bekapcsolható a wi kapcsolat, vagy beállíthat Proxy szervet.

CONNECT WIFI (WIFI CSATLAKOZÁS) –

csatlakozik a WiFi-hez.

DISCONNECT WIFI ( WIFI LEKAPCSOLÓDÁS) –

lekapcsolódik a Wi-ről. SET PROXY (PROXY BEÁLLÍTÁS) – Manuálisan állítja be a Proxy szervet. SET STATIC IP (STATIKUS IP ÁLLÍTÁS) – Statikus IP címet állíthat be.

348NYOMTATÁSI SOR MENÜJE

BUILD (ALKOTÁS) – A következő alkotás részleteit mutatja. DELETE (TÖRLÉS) – Eltávolítja a következő alkotást a sorból.

NYOMTATÁSI SOR MODELL RÉSZLETEI

BUILD (ALKOTÁS) – Megkezdi az alkotási folyamatot. DELETE (TÖRLÉS) – Eltávolítja a modellt a sorból. NYOMTATÓSZÁL (NYOMTATÓSZÁL) Megkezdi a nyomtatószál felmelegítését, elindítja a nyomtatószál betöltés/csere folyamatát. (A nyomtatószál betöltés/csere részletes ismertetését keresse a 354. oldalon.) LEVEL (SZINT) Elindítja a tárgyalkotó platform szintezését. (A tárgyalkotó platform szintezésének részletes ismertetését keresse a 358. oldalon.) TOOLS (ESZKÖZÖK) Megnyitja az alábbi, egyedi nyomtató funkciók és beállítások menüjét. SERVICE (SZERVIZ) Belép a szerviz menübe, ahol az ügyfélszolgálat elérhetőségeit találhatók. NETWORK (HÁLÓZAT) Belép a hálózat menübe, ahol ki-bekapcsolható a wi kapcsolat, vagy beállíthat Proxy szervet.

CONNECT WIFI (WIFI CSATLAKOZÁS) –

csatlakozik a WiFi-hez.

DISCONNECT WIFI ( WIFI LEKAPCSOLÓDÁS) –

lekapcsolódik a Wi-ről. SET PROXY (PROXY BEÁLLÍTÁS) – Manuálisan állítja be a Proxy szervet. SET STATIC IP (STATIKUS IP ÁLLÍTÁS) – Statikus IP címet állíthat be. 349CALIBRATE (KALIBRÁLÁS) Nullpozícióba állítja az extrúdert és a tárgyalkotó platformot. JOG MODE (LÉPTETŐ MÓD) Megjeleníti az extrúder és a tárgyalkotó platform mozgatási lehetőségeit az X, Y, és Z tengely mentén. DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME SETTINGS (BEÁLLÍTÁSOK) LANGUAGE (NYELV) – Átállíthatja más nyelvre a menüt. DISPLAY (KIJELZŐ) – Egyéni beállítást adhat a burkolati LED-eknek, vagy a menü gyorsgombjainak. ELTOLT Z-TENGELY – Az alkotó lemez magasságát kalkulálja összeszerelés közben. SOUNDS (HANG) – Ki és bekapcsolhatja a 3D40 FLEX hangjelzéseit. DEMO MÓD – Koppintson a demó mód ki és bekapcsolásához. FACTORY RESET (GYÁRI VISSZAÁLLÍTÁS) – Törli a 3D40 FLEX összes tárolt adatát, és visszaállítja a gyári alapértelmezett értékeket. CHECK FOR UPDATES (FRISSÍTÉSEK) – Új rmware verzió keresése ha csatlakozva van a Wi- hez vagy Ethernet-hez PREHEAT (ELŐMELEGÍTÉS) Automatikusan elindítja az extrúder előmelegítését tárgyalkotáshoz vagy a maradványok eltávolításához PURGE (TISZTÍTÁS) – Miután az extrúder felmelegedett manuálisan kezdeményezheti a gombbal a nyomtatószál kipréselését. STOP/START – Előmelegítés megkezdése vagy befejezése. 350CALIBRATE (KALIBRÁLÁS) Nullpozícióba állítja az extrúdert és a tárgyalkotó platformot. JOG MODE (LÉPTETŐ MÓD) Megjeleníti az extrúder és a tárgyalkotó platform mozgatási lehetőségeit az X, Y, és Z tengely mentén. DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME SETTINGS (BEÁLLÍTÁSOK) LANGUAGE (NYELV) – Átállíthatja más nyelvre a menüt. DISPLAY (KIJELZŐ) – Egyéni beállítást adhat a burkolati LED-eknek, vagy a menü gyorsgombjainak. ELTOLT Z-TENGELY – Az alkotó lemez magasságát kalkulálja összeszerelés közben. SOUNDS (HANG) – Ki és bekapcsolhatja a 3D40 FLEX hangjelzéseit. DEMO MÓD – Koppintson a demó mód ki és bekapcsolásához. FACTORY RESET (GYÁRI VISSZAÁLLÍTÁS) – Törli a 3D40 FLEX összes tárolt adatát, és visszaállítja a gyári alapértelmezett értékeket. CHECK FOR UPDATES (FRISSÍTÉSEK) – Új rmware verzió keresése ha csatlakozva van a Wi- hez vagy Ethernet-hez PREHEAT (ELŐMELEGÍTÉS) Automatikusan elindítja az extrúder előmelegítését tárgyalkotáshoz vagy a maradványok eltávolításához PURGE (TISZTÍTÁS) – Miután az extrúder felmelegedett manuálisan kezdeményezheti a gombbal a nyomtatószál kipréselését. STOP/START – Előmelegítés megkezdése vagy befejezése.

351DREMEL 3D40 IDEA BUILDER

FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC: BACK HOME ABOUT (NÉVJEGY) Előhívja a 3D40 FLEX olyan adatait, mint a rmware verziószáma, üzemóra számláló, nyomtató státusz és a MAC cím.

Valamilyen hibát jelez, például, hogy kifogyott a nyomtatószál vagy nyitva van az ajtó.

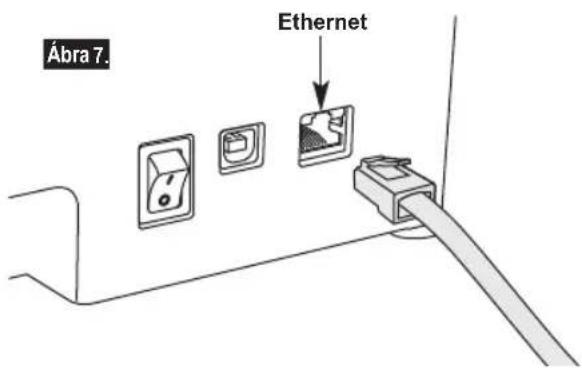

Jelzi, hogy van Ethernet csatlakozás.

Jelzi a WiFi jel erősségét, valamint kék szimbólummal, hogy csatlakozik a WiFi-re.

Jelzi, hogy az extrúder hideg.

Jelzi, hogy az extrúder meleg.

Jelzi, hogy az extrúder forró.

KIINDULÓ KONFIGURÁLÁS

A Dremel 3D40 FLEX első bekapcsolásakor, a gép gyelmeztet, hogy végezze el a kiinduló hálózati kongurációt. Miután elkészült, hozzáférhet a rmware frissítési értesítésekhez.

1. A kiinduló konguráció befejezéseként nyomja

meg a “Start” (indítás) gombot, amikor a kiinduló konguráló képernyő ezt jelzi. Ha nem végzi el a kongurációt, később bármikor beállíthatja a hálózatot.

2. Ha az “igen” lehetőséget választja, a Dremel 3D40

FLEX automatikusan csatlakozik a belső Ethernet hálózatra, vagy keres elérhető vezeték nélküli hálózatot.

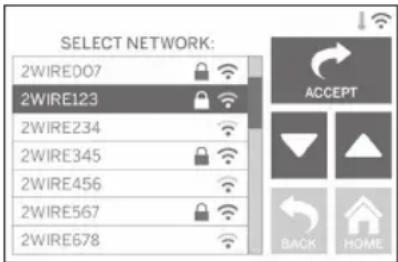

3. Az érintőképernyőn válassza ki a használni kívánt

vezeték nélküli hálózatot! A nyilakkal tallózhat az elérhető vezeték nélküli hálózatok listájában. Mikor a vezeték nélküli hálózat neve kiemelésre került, nyomja meg az “Accept” (elfogad) gombot!

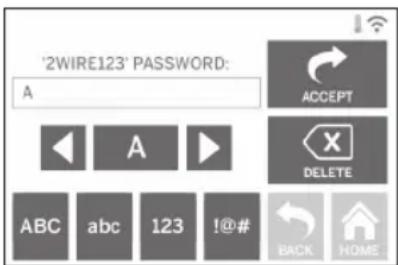

4. Adja meg a vezeték nélküli hálózat jelszavát, majd

nyomjon az “Accept” elfogad) lehetőségre!

352DREMEL 3D40 IDEA BUILDER

FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC: BACKHOME ABOUT (NÉVJEGY) Előhívja a 3D40 FLEX olyan adatait, mint a rmware verziószáma, üzemóra számláló, nyomtató státusz és a MAC cím.

Valamilyen hibát jelez, például, hogy kifogyott a nyomtatószál vagy nyitva van az ajtó.

Jelzi, hogy van Ethernet csatlakozás.

Jelzi a WiFi jel erősségét, valamint kék szimbólummal, hogy csatlakozik a WiFi-re.

Jelzi, hogy az extrúder hideg.

Jelzi, hogy az extrúder meleg.

Jelzi, hogy az extrúder forró.

KIINDULÓ KONFIGURÁLÁS

A Dremel 3D40 FLEX első bekapcsolásakor, a gép gyelmeztet, hogy végezze el a kiinduló hálózati kongurációt. Miután elkészült, hozzáférhet a rmware frissítési értesítésekhez.

1. A kiinduló konguráció befejezéseként nyomja

meg a “Start” (indítás) gombot, amikor a kiinduló konguráló képernyő ezt jelzi. Ha nem végzi el a kongurációt, később bármikor beállíthatja a hálózatot.

2. Ha az “igen” lehetőséget választja, a Dremel 3D40

FLEX automatikusan csatlakozik a belső Ethernet hálózatra, vagy keres elérhető vezeték nélküli hálózatot.

3. Az érintőképernyőn válassza ki a használni kívánt

vezeték nélküli hálózatot! A nyilakkal tallózhat az elérhető vezeték nélküli hálózatok listájában. Mikor a vezeték nélküli hálózat neve kiemelésre került, nyomja meg az “Accept” (elfogad) gombot!

4. Adja meg a vezeték nélküli hálózat jelszavát, majd

nyomjon az “Accept” elfogad) lehetőségre! 353FELKÉSZÜLÉS AZ ALKOTÁSRA

FIGYELMEZTETÉST ÉS BIZTONSÁGI UTASÍTÁST. Megszegésük tüzet, berendezés károsodást, anyagi kárt vagy személyi sérülést okozhat.

MŰKÖDÉS KÖZBEN, AMÍG A DREMEL 3D40 FLEX VISSZA NEM HŰL 60 °C-RA (140 °F). Az extrúder csúcs megérintése működés közben vagy után, mielőtt a csúcs lehűlne személyi sérüléshez vezethet.

HASZNÁLJON! A Dremel által nem engedélyezett nyomtatószál használata berendezés-károsodást, anyagi kárt vagy okozhat.

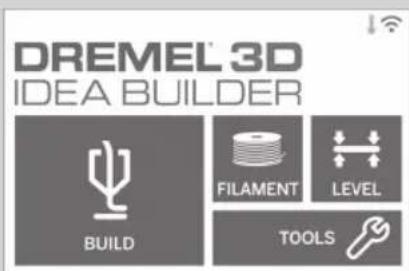

1. Az érintőképernyő “Nyomtatószál”(nyomtatószál)

gombjával kezdeményezhető a betöltést/cserét. Az extrúder beáll a nyomtatási terület jobb első sarkéba, és az extrúder csúcs elkezd melegedni.

2. Miután az extrúder megállt, nyissa ki a 3D40 FLEX

fedelét, hogy jobban hozzáférjen az extrúderhez.

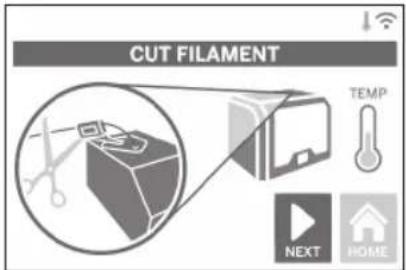

3. Már meglévő nyomtatószál betöltésekor, vágja le a

bent lévő nyomtatószálat az extrúder bemenetnél, és érintse meg a “következő” gombot az érintőképernyőn

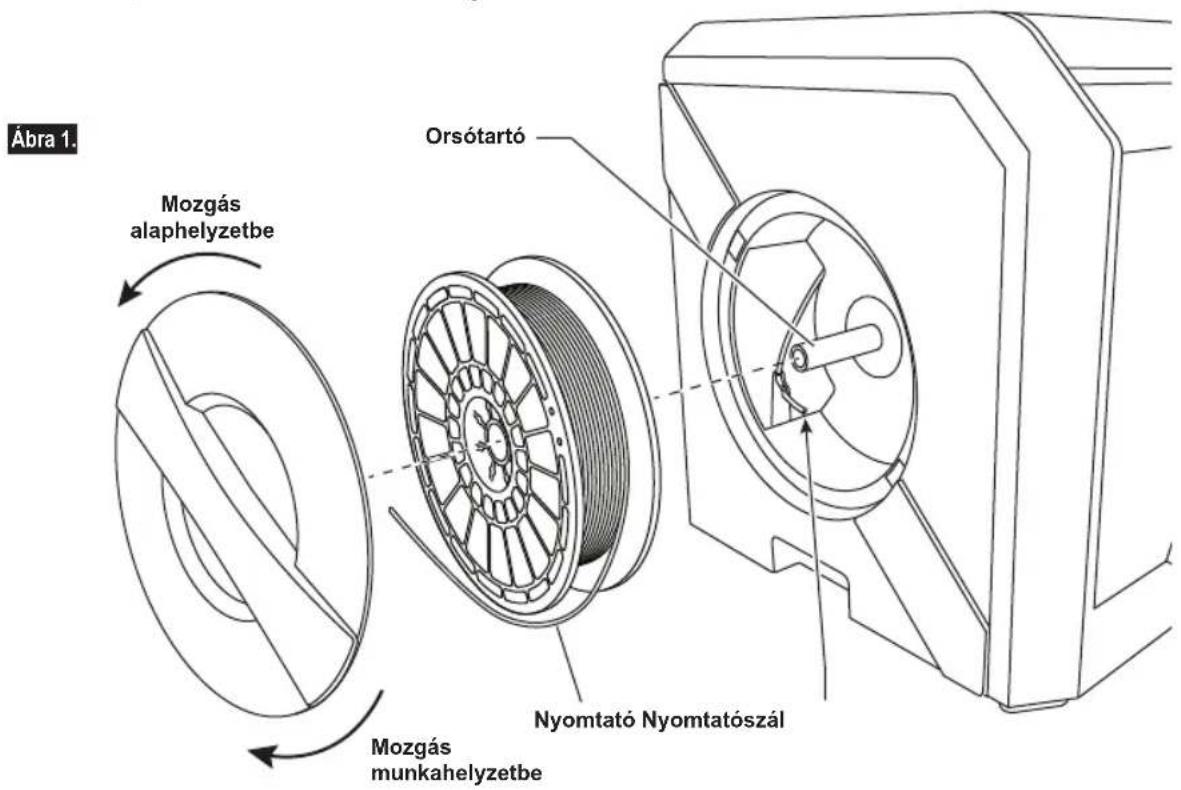

4. Forgassa el balra az orsóajtót, és vegye le, majd

vegye ki a bent lévő orsót, ha van, lásd az 1. ábrát. Ábra 1. Mozgás alaphelyzetbe Mozgás munkahelyzetbe Nyomtató Nyomtatószál Orsótartó Ábra 2. Vezetőcső Nyomtatószál Nyomtatószál vezető Extrúder bemenet

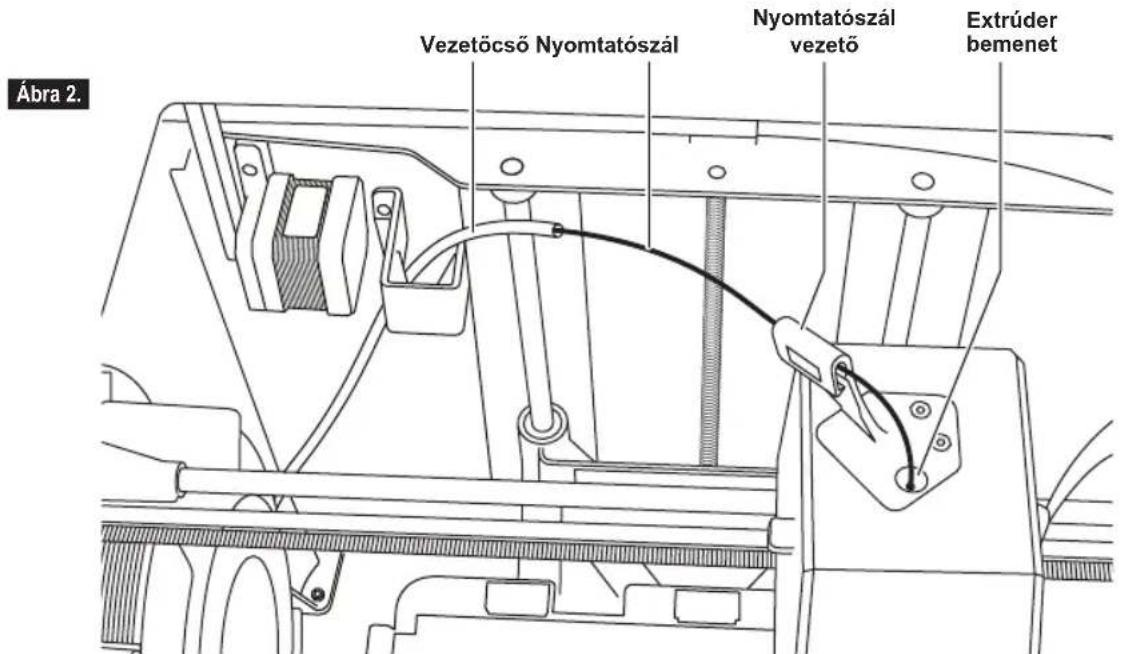

5. Fűzze be az új nyomtatószálat a vezetőcsőbe,

helyezze az orsót az orsótartóra, tegye vissza az orsótartó ajtaját, igazítsa be a rögzítő füleket, és fordítsa el jobbra, mint az 1. ábrán. Válassza a “Következő” gombot az érintőképernyőn.

6. A meglévő nyomtatószál cseréjekor a 3D40 FLEX

automatikusan kitisztítja a meglévő nyomtatószálat

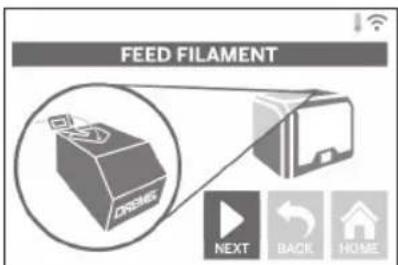

7. Amikor megjelenik a Feed Filament (nyomtatószál

adagolás) képernyője, érintse meg a nyilat az érintőképernyőn, és fűzze be a vezetőcsőből kilépő szálat az extrúder belépő nyílásába, amíg az extrúder magától nem kezd adagolni, lásd a

8. A nyomtatószál behúzódik az extrúderbe, és elindul

kifelé az extrúder csúcson. MEGJEGYZÉS: A Dremel 3D40 FLEX készüléken végeznek gyári tesztnyomtatást a kiszállítás előtt. Ezek a tesztdarabok eltérő színű nyomtatószállal készülhetnek, mint amit az üzemeltető használ. Ezért maradhat kis mennyiségű nyomtatószál az extrúderben. 3542. Miután az extrúder megállt, nyissa ki a 3D40 FLEX fedelét, hogy jobban hozzáférjen az extrúderhez.

3. Már meglévő nyomtatószál betöltésekor, vágja le a

bent lévő nyomtatószálat az extrúder bemenetnél, és érintse meg a “következő” gombot az érintőképernyőn

4. Forgassa el balra az orsóajtót, és vegye le, majd

vegye ki a bent lévő orsót, ha van, lásd az 1. ábrát.

Ábra 1. Mozgás alaphelyzetbe Mozgás munkahelyzetbe Nyomtató Nyomtatószál Orsótartó Ábra 2. Vezetőcső Nyomtatószál Nyomtatószál vezető Extrúder bemenet

5. Fűzze be az új nyomtatószálat a vezetőcsőbe,

helyezze az orsót az orsótartóra, tegye vissza az orsótartó ajtaját, igazítsa be a rögzítő füleket, és fordítsa el jobbra, mint az 1. ábrán. Válassza a “Következő” gombot az érintőképernyőn.

6. A meglévő nyomtatószál cseréjekor a 3D40 FLEX

automatikusan kitisztítja a meglévő nyomtatószálat

7. Amikor megjelenik a Feed Filament (nyomtatószál

adagolás) képernyője, érintse meg a nyilat az érintőképernyőn, és fűzze be a vezetőcsőből kilépő szálat az extrúder belépő nyílásába, amíg az extrúder magától nem kezd adagolni, lásd a

8. A nyomtatószál behúzódik az extrúderbe, és elindul

kifelé az extrúder csúcson. MEGJEGYZÉS: A Dremel 3D40 FLEX készüléken végeznek gyári tesztnyomtatást a kiszállítás előtt. Ezek a tesztdarabok eltérő színű nyomtatószállal készülhetnek, mint amit az üzemeltető használ. Ezért maradhat kis mennyiségű nyomtatószál az extrúderben.

9. Amikor megjelenik az új nyomtatószál az extrúder

csúcs végén, az érintőképernyő “Done” (kész) gombjával fejezze be a betöltési folyamatot, térjen vissza a fő menübe, és kalibrálja az extrúdert. Óvatosan távolítsa el a felesleges nyomtatószálat, nehogy hozzáérjen a forró extrúder csúcshoz. Szükség esetén, óvatosan távolítsa el a felesleges maradványokat az extrúder csúcsról, hegyes fogóval.

10. Zárja a 3D45 fedelét és ajtaját.

ÜVEGLAP ÖSSZETÖRHET, ÉS SZEMÉLYI

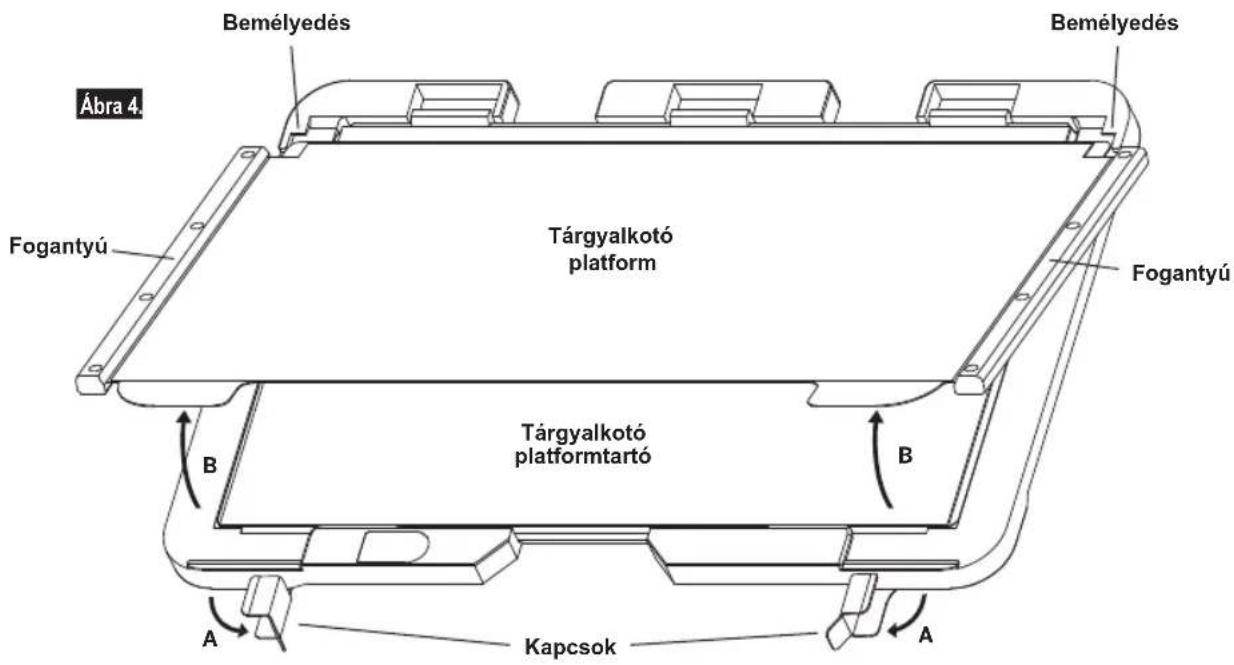

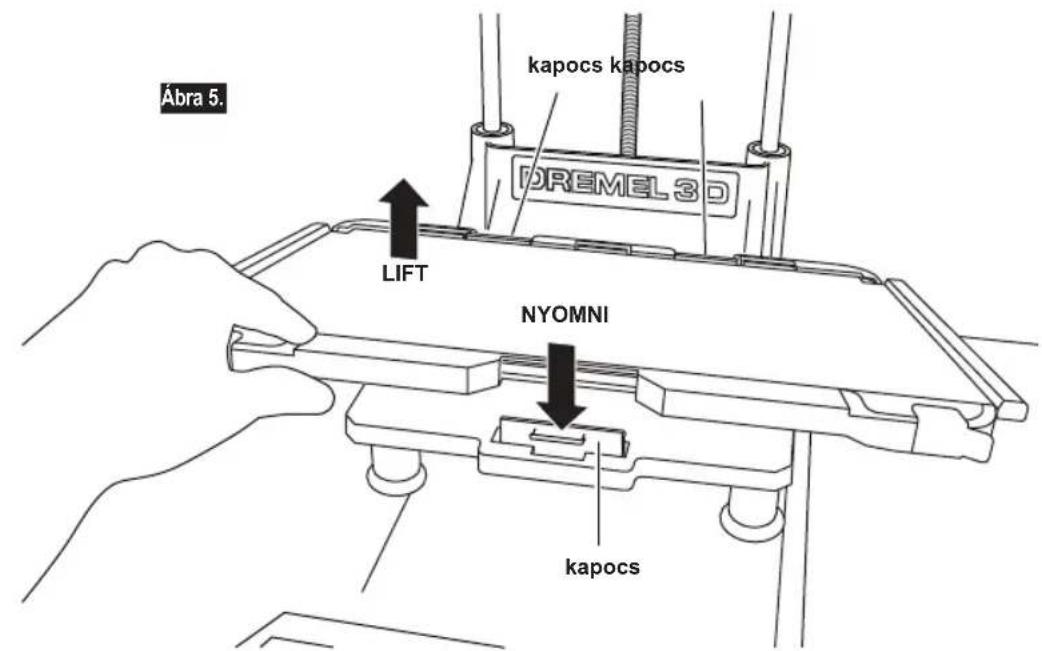

1. A tárgyalkotó platform két részből áll: a platformból

és a platform tartóból. A tartó mágneses felülettel rendelkezik, amivel a tárgyalkotó platformhoz csatlakozik, valamint két bemetszés található a hátulján és két mozgatható kapocs az elején a sarkak rögzítéséhez.

2. A tárgyalkotó platform kivételekor, először nyomja

le, és oldja ki a két kapcsot a tárgyalkotó platform elején, majd emelje le a platformot az alapról, a platform füleinél fogva (3. ábra).

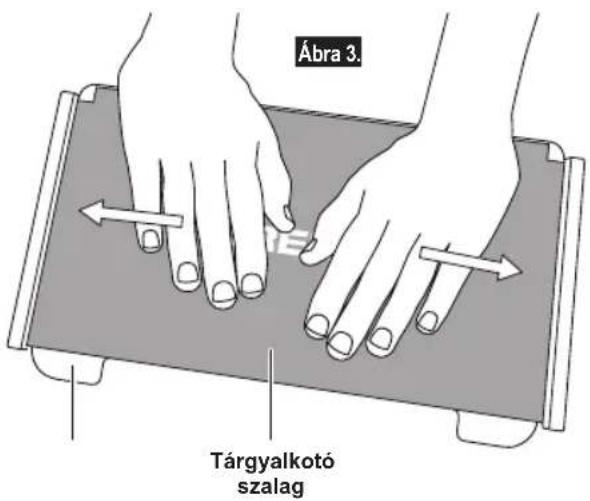

3. A rugalmas tárgyasztal, tárgyalkotószalaggal együtt

érkezik. Eltávolításához óvatosan húzza le az asztal elejétől kezdve. Új szalag használásakor távolítsa el a ragasztó címkét és rögzítse a tárgyasztalra. A legjobb eredmény érdekében helyezze a tárgyasztal közepére, kerülje a buborékosodást.

Ábra 3. Ábra 4. Tárgyalkotó platform Tárgyalkotó platformtartó Bemélyedés Kapcsok Fogantyú Fogantyú Bemélyedés Tárgyalkotó szalag

4. A tárgyalkotó platform úgy csatlakoztatható a

tartóhoz, hogy egy bizonyos szögben hátra csúsztatjuk, hogy a tárgyalkotó platform sarkai a hátsó bemetszések alá kerüljenek. Ezután engedjük el a platformot, így az a mágneshez tapad és zárjuk az elülső kapcsokat, hogy a platform a helyén maradjon. TIPP: Sokkal egyszerűbb a tárgyalkotó platform felhelyezése és eltávolítása, ha a tartó már telepítve van a nyomtatóra. Általában ha a tartó már telepítve van, akkor azt eltávolítani nem kell, elég csak a tárgyalkotó platformot.

5. A tárgyalkotó platformtartó eltávolítható az

elülső kapocs összenyomásával és a tartó megemelésével. 7ábra

6. Állítsa be a platform tartót a kapcsok segítségével.

Ábra 5. kapocs LIFT NYOMNI kapocs kapocs 3563. A rugalmas tárgyasztal, tárgyalkotószalaggal együtt érkezik. Eltávolításához óvatosan húzza le az asztal elejétől kezdve. Új szalag használásakor távolítsa el a ragasztó címkét és rögzítse a tárgyasztalra. A legjobb eredmény érdekében helyezze a tárgyasztal közepére, kerülje a buborékosodást.

Ábra 3. Ábra 4. Tárgyalkotó platform Tárgyalkotó platformtartó Bemélyedés Kapcsok Fogantyú Fogantyú Bemélyedés Tárgyalkotó szalag

4. A tárgyalkotó platform úgy csatlakoztatható a

tartóhoz, hogy egy bizonyos szögben hátra csúsztatjuk, hogy a tárgyalkotó platform sarkai a hátsó bemetszések alá kerüljenek. Ezután engedjük el a platformot, így az a mágneshez tapad és zárjuk az elülső kapcsokat, hogy a platform a helyén maradjon. TIPP: Sokkal egyszerűbb a tárgyalkotó platform felhelyezése és eltávolítása, ha a tartó már telepítve van a nyomtatóra. Általában ha a tartó már telepítve van, akkor azt eltávolítani nem kell, elég csak a tárgyalkotó platformot.

5. A tárgyalkotó platformtartó eltávolítható az

elülső kapocs összenyomásával és a tartó megemelésével. 7ábra

6. Állítsa be a platform tartót a kapcsok segítségével.

MŰKÖDÉS KÖZBEN, AMÍG A DREMEL 3D40 FLEX, VISSZA NEM HŰL 60 °C-RA (140 °F). AZ EXTRÚDER CSÚCS VAGY A TÁRGYALKOTÓ PLATFORM MEGÉRINTÉSE MŰKÖDÉS KÖZBEN VAGY UTÁN, MIELŐTT A CSÚCS ÉS A LAP LEHŰLNE, SZEMÉLYI SÉRÜLÉST OKOZHAT. Fontos, hogy minden visszaszerelés után elvégezze a tárgyalkotó platform szintbeállítását, hogy egyenlő távolságra helyezkedjen el az extrúder fejtől. Gondoskodjon róla, hogy az esetleges légbuborékok el legyenek távolítva a tárgyalkotó platform és szalag közül. . A tárgyalkotó platform szintezésének elmulasztása esetén szabálytalanná válhat a tárgyalkotás. Bizonyosodjon meg róla, hogy a szalagot rögzítette és, hogy nincs akadály a tárgyasztalon. Szalag elhelyezése szintezés után befolyásolhatja a nyomtatás eredményét.

1. Koppintson a “Level” (szintezés) ikonra 3D40 FLEX

2. Az extrúder és a tárgyalkotó platform beáll a

szintezési pozícióba. A 3D40 FLEX először a tárgyalkotó platform hátuljának középpontjában ellenőrzi a vízszintet. A tárgyalkotó platform alatti két gombbal ereszthető le vagy emelhető fel a platform bal és jobb oldala. Az extrúderben található egy szenzor, amely érzékeli ha az ágy vízszintbe kerül, más eszközre nincs szükség.

3. Az érintőképernyő jelzi, ha a tárgyalkotó platform

túl magasan vagy túl alacsonyan van. Ha a tárgyalkotó platform túl magasan van, addig forgassa jobbra a megfelelő gombot, amíg rövid sípszót nem hall, és az érintőképernyő jelzi, hogy készen áll az ágy szintellenőrzésére.

4. Ha a tárgyalkotó platform túl alacsonyan van, addig

forgassa balra a megfelelő gombot, amíg rövid sípszót nem hall, és az érintőképernyő jelzi, hogy készen áll az ágy szintellenőrzésére.

5. A “Verify” (ellenőrzés) gombbal ellenőriztesse le a

szintet. Ha további állításra lenne szükség, az érintőképernyő jelzi az irányát. Ha a szint rendben van, az extrúder átáll a következő pontra, és megismételhető a szintezési eljárás.

6. Ismételje meg a 3-5. lépést a második pozícióban

is. Amikor az ágy tökéletesen vízszintben van, az extrúder automatikusan átáll kalibrálási pozícióba, és befejezi a szintezési folyamatot.

USB KÁBEL CSATLAKOZTATÁSA

1. A 3D40 FLEX fő kapcsolója mindenképpen legyen

2. Kösse össze a mellékelt USB kábellel 3D40 FLEX

készülékét és számítógépét. 6. ábra.

3. Nyissa meg a szoftvert.

4. Kapcsolja be a Dremel 3D40 FLEX készüléket, és

szinkronizálja a számítógépet a nyomtatóval.

ETHERNET CSATLAKOZÁS

1. A 3D40 FLEX fő kapcsolója mindenképpen legyen

2. Dugja be az Ethernet kábelt a 3D40 FLEX

3. Kapcsolja be a Dremel 3D40 FLEX készüléket a fő

kapcsolóval. Az Ethernet kapcsolatot automatikusan fel kell ismernie. Az “Accept” (Elfogad) gombbal nyugtázza a csatlakozást. Ábra

Ethernet USB 3584. Ha a tárgyalkotó platform túl alacsonyan van, addig forgassa balra a megfelelő gombot, amíg rövid sípszót nem hall, és az érintőképernyő jelzi, hogy készen áll az ágy szintellenőrzésére.

5. A “Verify” (ellenőrzés) gombbal ellenőriztesse le a

szintet. Ha további állításra lenne szükség, az érintőképernyő jelzi az irányát. Ha a szint rendben van, az extrúder átáll a következő pontra, és megismételhető a szintezési eljárás.

6. Ismételje meg a 3-5. lépést a második pozícióban

is. Amikor az ágy tökéletesen vízszintben van, az extrúder automatikusan átáll kalibrálási pozícióba, és befejezi a szintezési folyamatot.

USB KÁBEL CSATLAKOZTATÁSA

1. A 3D40 FLEX fő kapcsolója mindenképpen legyen

2. Kösse össze a mellékelt USB kábellel 3D40 FLEX

készülékét és számítógépét. 6. ábra.

3. Nyissa meg a szoftvert.

4. Kapcsolja be a Dremel 3D40 FLEX készüléket, és

szinkronizálja a számítógépet a nyomtatóval.

ETHERNET CSATLAKOZÁS

1. A 3D40 FLEX fő kapcsolója mindenképpen legyen

2. Dugja be az Ethernet kábelt a 3D40 FLEX

3. Kapcsolja be a Dremel 3D40 FLEX készüléket a fő

kapcsolóval. Az Ethernet kapcsolatot automatikusan fel kell ismernie. Az “Accept” (Elfogad) gombbal nyugtázza a csatlakozást. Ábra

FIGYELMEZTETÉST ÉS BIZTONSÁGI UTASÍTÁST. Megszegésük tüzet, berendezés-károsodást, anyagi kárt vagy személyi sérülést okozhat.

BELSEJÉBE NYÚLNI. A Dremel 3D40 FLEX mozgó alkatrészeinek megérintése üzem közben, gyenge minőségű tárgyalkotást, berendezés-károsodást vagy személyi sérülést okozhat. MEGJEGYZÉS: A Dremel 3D40 FLEX készüléken előállítanak tesztdarabot a kiszállítás előtt. Ezek a tesztdarabok eltérő színű nyomtatószállal készülhetnek, mint amit az üzemeltető használ. Ezért maradhat kis mennyiségű nyomtatószál az extrúderben. Az első tárgy indításakor lehet bizonyos mennyiségű ebből a nyomtatószál színből, amíg át nem áll teljesen a saját színű nyomtatószálra. Többféle lehetősége van a tárgyalkotásra a 3D45 készüléken:

1) A nyomtató saját tárhelyéről

2) USB ash meghajtóról

359TÁRGYALKOTÁS ELŐTT

1. Gondoskodjon róla, hogy kellő mennyiségű

nyomtatószál legyen a gépben. (lásd 354.oldal). TIPP: Meggyőződhet róla, hogy kellő mennyiségű nyomtatószál áll-e rendelkezésre alkotás előtt, A Dremel Digilab 3D Slicer által mutatott szükséges nyomtatószál hosszúságának és a nyomtatószál orsón lévő Nyomtatószál hosszúságának összehasonlításával. Ha a nyomtatás alatt fogy ki a nyomtatószál a 3D40 FLEX készülékből, a nyomtatás szünetel, amíg után nem töltik.

2. A tárgyalkotó platform mindenképpen legyen

bevonva ragasztóval, legyen kiszintezve, és ne legyen rajta semmi.

1. A fő menüben nyomja meg a “Build” (tárgyalkotás)

2. A menüben érintse meg a nyomtató ikonját.

3. Koppintson a nyomtani kívánt modell fájljára.

(A nyilakkal lapozhat az oldalak között.)

4. Koppintson a nyomtani kívánt modell fájljára.

(A nyilakkal lapozhat az oldalak között.)

5. A 3D40 FLEX készülék először nullpozícióba

állítja az extrúdert és a tárgyalkotó platformot, majd a szintérzékelő szenzor noman megérinti a platformot, hogy befejezze a beigazítást. Megkezdődik az extrúder csúcs és a tárgyalkotó platform felmelegítése, ami eltarthat néhány percig. Amint elérték a megfelelő hőmérsékletet, megkezdődik a modell létrehozása.

6. Miután a modell elkészült, a 3D40 FLEX

automatikusan kalibráló pozícióba állítja az extrúdert és lehűti az extrúder csúcsot.

7. Várjon, amíg az érintőképernyő azt jelzi, hogy az

extrúder lehűlt, mielőtt kivenné a tárgyat. A tárgy eltávolítására vonatkozó tudnivalókat keresse a “Tárgy levétele a tárgyalkotó platformról” címszó alatt.

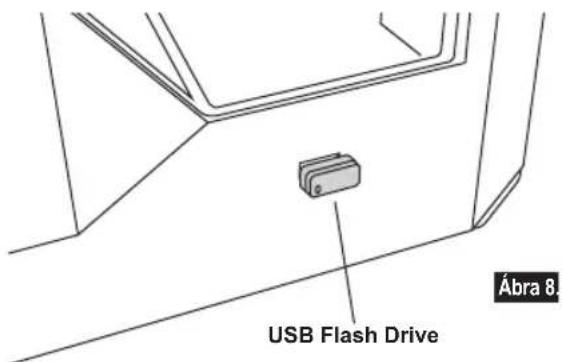

NYOMTATÁS USB MEGHAJTÓRÓL

1. A fő menüben nyomja meg a “Build” (tárgyalkotás)

2. Az USB ikonnal nyissa meg az USB meghajtó

3. A “Nyomtatás a nyomtató saját tárhelyéről”

bekezdés 3-7. pontja alapján végezze el a tárgyalkotást az USB meghajtóról. Ábra 8. USB Flash Drive NYOMTATÁS SZÁMÍTÓGÉPRŐL A Dremel 3D40 FLEX kompatibilis a Dremel Digilab 3D Slicer szoftverrel. A szoftver utasításai alapján végezze el a nyomtatást a saját számítógépéről. NYOMTATÁS TÖRLÉSE A 3D40 FLEX

Előmelegítés vagy nyomtatás alatt az érintőképernyő “Stop” (leállítás) gombjával szakíthatja meg a tárgyalkotást. Ha a “Yes” (Igen) lehetőséget választja az extrúder és a tárgyalkotó platform visszaáll kalibrálási pozícióba. 3604. Koppintson a nyomtani kívánt modell fájljára. (A nyilakkal lapozhat az oldalak között.)

5. A 3D40 FLEX készülék először nullpozícióba

állítja az extrúdert és a tárgyalkotó platformot, majd a szintérzékelő szenzor noman megérinti a platformot, hogy befejezze a beigazítást. Megkezdődik az extrúder csúcs és a tárgyalkotó platform felmelegítése, ami eltarthat néhány percig. Amint elérték a megfelelő hőmérsékletet, megkezdődik a modell létrehozása.

6. Miután a modell elkészült, a 3D40 FLEX

automatikusan kalibráló pozícióba állítja az extrúdert és lehűti az extrúder csúcsot.

7. Várjon, amíg az érintőképernyő azt jelzi, hogy az

extrúder lehűlt, mielőtt kivenné a tárgyat. A tárgy eltávolítására vonatkozó tudnivalókat keresse a “Tárgy levétele a tárgyalkotó platformról” címszó alatt.

NYOMTATÁS USB MEGHAJTÓRÓL

1. A fő menüben nyomja meg a “Build” (tárgyalkotás)

2. Az USB ikonnal nyissa meg az USB meghajtó

3. A “Nyomtatás a nyomtató saját tárhelyéről”

bekezdés 3-7. pontja alapján végezze el a tárgyalkotást az USB meghajtóról. Ábra 8. USB Flash Drive NYOMTATÁS SZÁMÍTÓGÉPRŐL A Dremel 3D40 FLEX kompatibilis a Dremel Digilab 3D Slicer szoftverrel. A szoftver utasításai alapján végezze el a nyomtatást a saját számítógépéről. NYOMTATÁS TÖRLÉSE A 3D40 FLEX

Előmelegítés vagy nyomtatás alatt az érintőképernyő “Stop” (leállítás) gombjával szakíthatja meg a tárgyalkotást. Ha a “Yes” (Igen) lehetőséget választja az extrúder és a tárgyalkotó platform visszaáll kalibrálási pozícióba.

MŰKÖDÉS KÖZBEN, AMÍG A DREMEL 3D40 FLEX, VISSZA NEM HŰL 60 °C-RA (140 °F). Az extrúder megérintése működés közben vagy után, mielőtt a csúcs lehűlne, személyi sérülést okozhat.

VÉDŐFELSZERELÉST. Az egyéni védőfelszerelések, mint a hőálló kesztyű és a védőszemüveg viselése csökkenti a személyi sérülés kockázatát.

EGYÜTT MAGA VAGY MÁS SZEMÉLY IRÁNYÁBA. A platformról elszálló tárgy személyi sérülést okozhat.

LE A TÁRGYAT TÁRGYALKOTÓ PLATFORMRÓL. A szerszám hirtelen kicsúszása a kézből, vagy a helytelen testtartás, miközben a tárgyat leveszi a tárgyalkotó platformról, sérülést okozhat.

PLATFORMOT. Az edzett üveglap összetörhet, és személyi sérülést okozhat.

PLATFORMOT A TÁRGYAK KIVÉTELEKOR. Az edzett üveglap leválhat a műanyag tartótól, és személyi sérülést okozhat.

1. A tárgy kivétele előtt várja meg, amíg kihűl az

2. Az odaragadt tárgy eltávolításához vegye ki

a tárgyalkotó platformot a tárgyalkotó térből. Részletes leírás 21.oldal.

3. Hajlítsa meg a tárgyalkotó platformot, a tárgyat

magától és más személyektől távol tartva. Tolja hátra a hüvelykujjaival, míg a többi ujjával Fogja a markolatot. A tárgy igy kiszabadul és vagy leesik, illetve kézzel könnyedén kihúzható lesz.

4. Vékony vagy kisebb részek eltávolításához lehet,

hogy nem elég a platform meghajlítása. Ilyen esetekben használja a tárgyleválasztó eszközt. 9.ábra. 361Ábra 9. Tárgyleválasztó eszköz TÁMASZOK ELTÁVOLÍTÁSA (HA VANNAK) Ha a tárgyban nehezen elérhető támasztó elemek vannak, hegyes fogóval távolítsa el azokat. LEGJOBB GYAKORLATOK

2. Minden nyomtatás előtt győződjünk meg róla, hogy

a tárgyalkotó platform vízszintben van.

3. Ügyeljen az orsó szabályos behelyezésére, és

akadálytalan forgására.

4. A Dremel 3D40 FLEX első használatakor vagy

a nyomtatószál cseréjét követően, járassa a Dremel 3D40 FLEX készüléket amíg az újonnan behelyezett nyomtatószálat nem préseli az extrúder.

5. Fontos, hogy gyelje a Dremel 3D40 FLEX

készüléket a tárgyalkotás kezdetén. Legnagyobb valószínűséggel a nyomtatás elején merülnek fel nehézségek. Szerencsére ugyanez a legkedvezőbb időszak a nyomtatás megszakítására, a tárgyalkotó platform tisztítására és a tárgy újra indítására is. A tárgyalkotás alatt maradjon a Dremel 3D40 FLEX készülék mellett.

6. Mindenképpen őrizze meg a Dremel 3D45

csomagolását, mivel megkönnyíti az eszköz későbbi becsomagolását és szállítását.

7. Mindenképpen száraz, hűvös helyen tárolja a

nyomtatószálakat. A felhasználásig nem tanácsos kibontani a nyomtatószálat a légmentesen zárt csomagolásból.

8. Óvatosan használja a tárgyleválasztó szerszámot,

nehogy megsértse akár a tárgyalkotó platformot, akár a tárgyat.

9. Amennyire lehetséges, a legjobb, ha a tárgyalkotó

platform közepére pozicionálja a tárgyat. A tárgy lehető legjobb tájolása alapvető fontosságú. Ügyeljen rá, hogy a tárgy a tárgyalkotó platformon helyezkedjen el, a kialakításához legmegfelelőbb tájolással.

10. Meredek túlnyúlások esetén (45°-nál kisebb

szögben), tanácsos megtámasztással kialakítani a tárgyat.

11. A tárgy eltávolítása előtt, mindenképpen vegye ki a

tárgyalkotó platformot.

12. Lassú csiszolás szükséges a tárgy újraolvadásának

alkotáshoz szükséges nyomtatószál hosszát. Ezt hasonlítsa össze az orsón rendelkezésre álló nyomtatószál hosszával. KARBANTARTÁS AZ EXTRÚDER DUGULÁS MEGSZÜNTETÉSE A duguláselhárító szerszámmal tisztítsa meg az extrúdert, és távolítsa el a beragadt nyomtatószálat (9. ábra).

1. Várjon, amíg az extrúder felmelegszik, dugja be a

duguláselhárító szerszámot az extrúder bemenetbe (felül).

2. Lenyomódik a beragadt maradvány, és az extrúder

2. Minden nyomtatás előtt győződjünk meg róla, hogy

a tárgyalkotó platform vízszintben van.

3. Ügyeljen az orsó szabályos behelyezésére, és

akadálytalan forgására.

4. A Dremel 3D40 FLEX első használatakor vagy

a nyomtatószál cseréjét követően, járassa a Dremel 3D40 FLEX készüléket amíg az újonnan behelyezett nyomtatószálat nem préseli az extrúder.

5. Fontos, hogy gyelje a Dremel 3D40 FLEX

készüléket a tárgyalkotás kezdetén. Legnagyobb valószínűséggel a nyomtatás elején merülnek fel nehézségek. Szerencsére ugyanez a legkedvezőbb időszak a nyomtatás megszakítására, a tárgyalkotó platform tisztítására és a tárgy újra indítására is. A tárgyalkotás alatt maradjon a Dremel 3D40 FLEX készülék mellett.

6. Mindenképpen őrizze meg a Dremel 3D45

csomagolását, mivel megkönnyíti az eszköz későbbi becsomagolását és szállítását.

7. Mindenképpen száraz, hűvös helyen tárolja a

nyomtatószálakat. A felhasználásig nem tanácsos kibontani a nyomtatószálat a légmentesen zárt csomagolásból.

8. Óvatosan használja a tárgyleválasztó szerszámot,

nehogy megsértse akár a tárgyalkotó platformot, akár a tárgyat.

9. Amennyire lehetséges, a legjobb, ha a tárgyalkotó

platform közepére pozicionálja a tárgyat. A tárgy lehető legjobb tájolása alapvető fontosságú. Ügyeljen rá, hogy a tárgy a tárgyalkotó platformon helyezkedjen el, a kialakításához legmegfelelőbb tájolással.

10. Meredek túlnyúlások esetén (45°-nál kisebb

szögben), tanácsos megtámasztással kialakítani a tárgyat.

11. A tárgy eltávolítása előtt, mindenképpen vegye ki a

tárgyalkotó platformot.

12. Lassú csiszolás szükséges a tárgy újraolvadásának

alkotáshoz szükséges nyomtatószál hosszát. Ezt hasonlítsa össze az orsón rendelkezésre álló nyomtatószál hosszával. KARBANTARTÁS AZ EXTRÚDER DUGULÁS MEGSZÜNTETÉSE A duguláselhárító szerszámmal tisztítsa meg az extrúdert, és távolítsa el a beragadt nyomtatószálat (9. ábra).

1. Várjon, amíg az extrúder felmelegszik, dugja be a

duguláselhárító szerszámot az extrúder bemenetbe (felül).

2. Lenyomódik a beragadt maradvány, és az extrúder

csúcs kipréseli. Ábra 10. FIRMWARE FRISSÍTÉS HÁLÓZATI

KAPCSOLATON KERESZTÜL

Amennyiben a 3D40 FLEX regisztrálva van és hozzá van adva a Dremel3D proljához, akkor közvetlenül az érintőképernyőn frissíteni tudja a rmwaret.A mrware frissítéséhez:

1. Koppintson a “Tools” (eszközök) ikonra, majd a

“Check for updates” (frissítések) fülre.

2. A 3D40 FLEX ellenőrzi, hogy a rmware legfrissebb

verziója van-e a gépre telepítve, és ha szükséges, rákérdez, hogy kívánja-e frissíteni.

3. Ha letölti és telepíti a legfrissebb rmware-t,

válassza az “Accept” (elfogad) lehetőséget.

4. Amikor a 3D40 FLEX elindul, és visszatér a

kezdőképernyőre, a rmware frissítése megtörtént. 363A FIRMWARE MANUÁLIS FRISSÍTÉSE Ha a 3D40 FLEX nem csatlakozik hálózathoz, frissítheti az alapszoftvert közvetlenül USB meghatóról is.

1. www.dremel3d.com/support honlapra, és töltse le a

legfrissebb 3D40 FLEX rmware fájlt.

2. Mentse a 3D40 FLEX rmware fájlt egy üres,

FAT32 formázású, USB meghajtóra.

3. Kapcsolja ki a Dremel 3D40 FLEX készüléket a

BE/KI fő kapcsolóval.

4. Helyezze be az USB memóriát az A USB

5. Kapcsolja be a 3D40 FLEX készüléket, amely

automatikusan észleli és telepíti az új rmware verziót.

6. Kapcsolja ki a 3D40 FLEX készüléket, vegye ki

az USB meghajtót, majd kapcsolja vissza a gépet, amivel befejezi a frissítést.

Nem szöszölő ruhával törölje át a 3D40 FLEX külsejét. Tisztítsa le a külső felületről a látható szennyeződéseket. Ne károsítsa a Dremel 3D45 berendezést, ne használjon vizet, vegyszert vagy más tisztítószert a készüléken AZ EXTRÚDER TIP TISZTÍTÁSA

MŰKÖDÉS KÖZBEN, AMÍG A DREMEL 3D40 FLEX VISSZA NEM HŰL 60 °C-RA (140 °F). Az extrúder csúcs megérintése működé közben vagy után mielőtt a csúcs lehűlne személyi sérülést okozhat. Pici hegyes fogóval távolítsa el a műanyagdarabkákat az extrúder csúcsból. Ha a törmelék beragadt, fel kell melegíteni az extrúdert. AZ ÉRINTŐKÉPERNYŐ TISZTÍTÁSA Puha, nem szöszölő ruhával törölje át az érintőképernyőt. Ne permetezzen tisztítószert az érintőképernyőre.

KARBANTARTÁS ÉS SZERVÍZ

Probléma OK Elhárító intézkedés Az extrúder fej a középponton kívül alkot. A Dremel 3D40 FLEX nem tudta nyomon követni az extrúder fej pontos helyzetét így az alkotás nem hajtható végre. Az extrúder fej alaphelyzetbe állítása újra kalibrálja a Dremel 3D40 FLEX készüléket. Állítsa le a nyomtatást, tisztítsa le a tárgyalkotó platformot, állítsa az extrúder fejet alaphelyzetbe, majd kezdje újra az alkotást. A nyomtatószál (PLA) nem préselődik ki, vagy ragad kellően a tárgyalkotó felületre. Ezt az okozhatja, hogy a tárgyalkotó platform nincs vízszintben az extrúder fejhez képest. A kiszintezés a tárgyalkotó platformhoz hangolja az extrúder fejet, és javul a tárgyalkotás minősége. Szakítsa meg a nyomtatást, tisztítsa meg a tárgyalkotó platformot, szintezze ki, és indítsa újra a tárgyalkotást. A Dremel 3D40 FLEX lefagyott a tárgyalkotás indítása előtt. A Dremel 3D40 FLEX ellentmondó parancsokat kaphatott. Kapcsolja le a fő kapcsolót, várjon 3 másodpercet, és kapcsolja vissza. A támasztó anyag nem válik le a tisztításkor, és rontja a végtermék minőségét. A tárgy tájolása nem optimális. Állítsa át a 3D állomány tájolását a szeletelő szoftverben, és csökkentse minimálisra, vagy kevésbé kritikus felületre helyezze a támasztó anyagot. Spagettis szálasodás a tárgyalkotás végén. A tárgy egy rétege nem tapadt megfelelően, a tárgyat úgy mentették el, hogy csak minimális felületen érintkezik a tárgyalkotó platformmal vagy a tárgy a megalkotáskor a tárgyalkotó platform felett lebeg, támaszték megadása nélkül. A szeletelő szoftver előnézet, funkciójával ellenőrizze az első réteg magasságát és pozícióját. Ahol kell, használjon támasztó anyagot a tárgyalkotáshoz. A nyomtatószál beragadt nyomtatás közben. Csak félig készült el a tárgy. Kifogyott a nyomtatószál. Cserélje ki a nyomtatószálat, és folytassa a nyomtatást. Lásd a “Nem jön ki a nyomtatószál” címszónál Nem jön ki a nyomtatószál. Eldugult az extrúder. Forduljon ügyfélszolgálatunkhoz. Az extrúder nem áll alaphelyzetbe. Forduljon ügyfélszolgálatunkhoz. Szálas vagy rojtos műanyag rétegek a meredek túlnyúlásokon. A kinyúlás túl messzire vagy meredeken áll el a tárgytól (<45°-os szögben). Készítse el megtámasztással. A 3D40 FLEX nem találja a Wi-Fi hálózatomat. A nyomtató túl messze van a vezeték nélküli routertől. Helyezze közelebb a 3D45 készüléket a routerhez. Csatlakozzon a hálózata Ethernet kapcsolattal. A 3D40 FLEX nem csatlakozik a hálózatomra. A nyomtató túl messze van a vezeték nélküli routertől. Helyezze közelebb a 3D40 FLEX készüléket a routerhez. Helytelen hálózati jelszó. Írja be újra a jelszót vagy egyeztesse a jelszavát a hálózat tulajdonosával.

364KARBANTARTÁS ÉS SZERVÍZ

Probléma OK Elhárító intézkedés Az extrúder fej a középponton kívül alkot. A Dremel 3D40 FLEX nem tudta nyomon követni az extrúder fej pontos helyzetét így az alkotás nem hajtható végre. Az extrúder fej alaphelyzetbe állítása újra kalibrálja a Dremel 3D40 FLEX készüléket. Állítsa le a nyomtatást, tisztítsa le a tárgyalkotó platformot, állítsa az extrúder fejet alaphelyzetbe, majd kezdje újra az alkotást. A nyomtatószál (PLA) nem préselődik ki, vagy ragad kellően a tárgyalkotó felületre. Ezt az okozhatja, hogy a tárgyalkotó platform nincs vízszintben az extrúder fejhez képest. A kiszintezés a tárgyalkotó platformhoz hangolja az extrúder fejet, és javul a tárgyalkotás minősége. Szakítsa meg a nyomtatást, tisztítsa meg a tárgyalkotó platformot, szintezze ki, és indítsa újra a tárgyalkotást. A Dremel 3D40 FLEX lefagyott a tárgyalkotás indítása előtt. A Dremel 3D40 FLEX ellentmondó parancsokat kaphatott. Kapcsolja le a fő kapcsolót, várjon 3 másodpercet, és kapcsolja vissza. A támasztó anyag nem válik le a tisztításkor, és rontja a végtermék minőségét. A tárgy tájolása nem optimális. Állítsa át a 3D állomány tájolását a szeletelő szoftverben, és csökkentse minimálisra, vagy kevésbé kritikus felületre helyezze a támasztó anyagot. Spagettis szálasodás a tárgyalkotás végén. A tárgy egy rétege nem tapadt megfelelően, a tárgyat úgy mentették el, hogy csak minimális felületen érintkezik a tárgyalkotó platformmal vagy a tárgy a megalkotáskor a tárgyalkotó platform felett lebeg, támaszték megadása nélkül. A szeletelő szoftver előnézet, funkciójával ellenőrizze az első réteg magasságát és pozícióját. Ahol kell, használjon támasztó anyagot a tárgyalkotáshoz. A nyomtatószál beragadt nyomtatás közben. Csak félig készült el a tárgy. Kifogyott a nyomtatószál. Cserélje ki a nyomtatószálat, és folytassa a nyomtatást. Lásd a “Nem jön ki a nyomtatószál” címszónál Nem jön ki a nyomtatószál. Eldugult az extrúder. Forduljon ügyfélszolgálatunkhoz. Az extrúder nem áll alaphelyzetbe. Forduljon ügyfélszolgálatunkhoz. Szálas vagy rojtos műanyag rétegek a meredek túlnyúlásokon. A kinyúlás túl messzire vagy meredeken áll el a tárgytól (<45°-os szögben). Készítse el megtámasztással. A 3D40 FLEX nem találja a Wi-Fi hálózatomat. A nyomtató túl messze van a vezeték nélküli routertől. Helyezze közelebb a 3D45 készüléket a routerhez. Csatlakozzon a hálózata Ethernet kapcsolattal. A 3D40 FLEX nem csatlakozik a hálózatomra. A nyomtató túl messze van a vezeték nélküli routertől. Helyezze közelebb a 3D40 FLEX készüléket a routerhez. Helytelen hálózati jelszó. Írja be újra a jelszót vagy egyeztesse a jelszavát a hálózat tulajdonosával.

365NYÍLT FORRÁSÚ SZOFTVEREK

Firmware frissítés A Dremel javasolja az alapszoftver frissítését minden alaklommal, amikor a Dremel frissítést ad ki. A Dremel a teljesítmény fokozása céljából ad ki alapszoftver frissítést, illetve további funkciókkal egészíti ki a Dremel 3D40 FLEX modellt, a teljes élettartama alatt. A Dremel 3D40 FLEX kétféleképpen frissíthető: (1) Töltse le a frissítést a dremel3d.com oldalról, majd telepítse fel a gépre USB memóriáról. (2) Csatlakoztassa Dremel 3D40 FLEX berendezést az internetre, és frissítse a Dremel 3D40 FLEX érintőképernyőjéről. Nyílt forrású szoftverek használata a Dremel termékeken A termék olyan szoftver összetevőket tartalmaz, amelyek licencét a jogtulajdonos a GNU általános közreadási szerződés (GPL) vagy GNU kevésbé általános közreadási szerződés (LGPL) bármely verziója alatt biztosítja, illetve egyéb, nyílt forrású szoftvereket, amelyekhez rendelkezésre kell állnia forráskódnak. Az adott forráskódok gépen olvasható teljes példánya írásban igényelhető az alábbi címen: Dremel Címzett: Open Source Software O󰀩cer (Nyílt forrású szoftverek illetékese) P.O Box 081126 Racine, WI USA 53408-1126 Az igénylés tartalmazza az alábbiakat: (i) a Dremel termék nevét, (ii) gyári számát (ha van), (iii) a szoftver verziót (ha van), (iv) saját nevét, (v) a vállalat nevét (ha vonatkozik) és (vi) és válaszadási posta vagy e-mail címet (ha van). Felszámíthatunk jelképes díjat a zikai adathordozó és a szállítás ellenében. Elküldheti igényét (i) a szoftvert tartalmazó, és egyben az igénylés tárgyát képező termék átvételétől számított három (3) éven belül, vagy (ii) abban az esetben, ha a kód a GPL 3. verzió licence alá tartozik, mindaddig, amíg a Dremel pótalkatrészt vagy ügyféltámogatást nyújt az adott termékhez. A nyílt forrású szoftverekre vonatkozó jótállás: A DREMEL nem vállal jótállást az eszközön található, nyílt forrású szoftverekre, amennyiben a programot, a DREMEL által tervezettől eltérő célja használják. Az alábbi licencek meghatározzák a nyílt forráskódú szoftverek szerzői és licenctulajdonosai által vállalt jótállást, ha van ilyen. DREMEL kifejezetten elutasít bármilyen jótállást a nyílt forráskódú szoftver programok vagy a termék konguráció módosításából eredő hibák esetében. Nem nyújtható be garanciális követelés a DREMEL-lel szemben, amennyiben a nyílt forrású szoftver megsérti harmadik fél szellemi tulajdonjogát. Műszaki támogatás, amennyiben van, kizárólag a nem módosított szoftverekhez jár. DREMEL

Erre a DREMEL termékre a kötelező/nemzeti szintű jogszabályokban előírt jótállás vonatkozik; a normál kopásból és elhasználódásból, túlterhelésből vagy szabálytalan használatból eredő károkra a jótállás nem terjed ki. Amennyiben a termék nem felel meg ennek az írásos jótállásnak, a következő a teendő:

1. NE a vásárlás helyére juttassa vissza a terméket.

2. A további utasításokért forduljon

ügyfélszolgálatunkhoz a www.dremel.com címen. SELEJTEZÉS A gépet, tartozékait és csomagolását környezetbarát újrahasznosításra alkalmas módon kell szelektálni.

CSAK AZ EK ORSZÁGAIBAN

A gépi szerszámokat tilos a háztartási hulladékba dobni! Az Elektromos és elektronikus hulladékokról szóló, 2012/19/ EK európai irányelv, illetve nemzeti jogszabályi alkalmazása értelmében, a leselejtezett gépi szerszámokat szelektíven kell gyűjteni, és környezettudatosan kell ártalmatlanítani.

DREMEL ELÉRHETŐSÉGEK

A Dremel termékeivel kapcsolatos információkat, támogatást és azonnali segítséget awww.dremel.com címen talál. Dremel, Konijnenberg 60, 4825 BD Breda, Hollandia

366NYÍLT FORRÁSÚ SZOFTVEREK

Firmware frissítés A Dremel javasolja az alapszoftver frissítését minden alaklommal, amikor a Dremel frissítést ad ki. A Dremel a teljesítmény fokozása céljából ad ki alapszoftver frissítést, illetve további funkciókkal egészíti ki a Dremel 3D40 FLEX modellt, a teljes élettartama alatt. A Dremel 3D40 FLEX kétféleképpen frissíthető: (1) Töltse le a frissítést a dremel3d.com oldalról, majd telepítse fel a gépre USB memóriáról. (2) Csatlakoztassa Dremel 3D40 FLEX berendezést az internetre, és frissítse a Dremel 3D40 FLEX érintőképernyőjéről. Nyílt forrású szoftverek használata a Dremel termékeken A termék olyan szoftver összetevőket tartalmaz, amelyek licencét a jogtulajdonos a GNU általános közreadási szerződés (GPL) vagy GNU kevésbé általános közreadási szerződés (LGPL) bármely verziója alatt biztosítja, illetve egyéb, nyílt forrású szoftvereket, amelyekhez rendelkezésre kell állnia forráskódnak. Az adott forráskódok gépen olvasható teljes példánya írásban igényelhető az alábbi címen: Dremel Címzett: Open Source Software O󰀩cer (Nyílt forrású szoftverek illetékese) P.O Box 081126 Racine, WI USA 53408-1126 Az igénylés tartalmazza az alábbiakat: (i) a Dremel termék nevét, (ii) gyári számát (ha van), (iii) a szoftver verziót (ha van), (iv) saját nevét, (v) a vállalat nevét (ha vonatkozik) és (vi) és válaszadási posta vagy e-mail címet (ha van). Felszámíthatunk jelképes díjat a zikai adathordozó és a szállítás ellenében. Elküldheti igényét (i) a szoftvert tartalmazó, és egyben az igénylés tárgyát képező termék átvételétől számított három (3) éven belül, vagy (ii) abban az esetben, ha a kód a GPL 3. verzió licence alá tartozik, mindaddig, amíg a Dremel pótalkatrészt vagy ügyféltámogatást nyújt az adott termékhez. A nyílt forrású szoftverekre vonatkozó jótállás: A DREMEL nem vállal jótállást az eszközön található, nyílt forrású szoftverekre, amennyiben a programot, a DREMEL által tervezettől eltérő célja használják. Az alábbi licencek meghatározzák a nyílt forráskódú szoftverek szerzői és licenctulajdonosai által vállalt jótállást, ha van ilyen. DREMEL kifejezetten elutasít bármilyen jótállást a nyílt forráskódú szoftver programok vagy a termék konguráció módosításából eredő hibák esetében. Nem nyújtható be garanciális követelés a DREMEL-lel szemben, amennyiben a nyílt forrású szoftver megsérti harmadik fél szellemi tulajdonjogát. Műszaki támogatás, amennyiben van, kizárólag a nem módosított szoftverekhez jár. DREMEL

Erre a DREMEL termékre a kötelező/nemzeti szintű jogszabályokban előírt jótállás vonatkozik; a normál kopásból és elhasználódásból, túlterhelésből vagy szabálytalan használatból eredő károkra a jótállás nem terjed ki. Amennyiben a termék nem felel meg ennek az írásos jótállásnak, a következő a teendő:

1. NE a vásárlás helyére juttassa vissza a terméket.

2. A további utasításokért forduljon

ügyfélszolgálatunkhoz a www.dremel.com címen. SELEJTEZÉS A gépet, tartozékait és csomagolását környezetbarát újrahasznosításra alkalmas módon kell szelektálni.

CSAK AZ EK ORSZÁGAIBAN

A gépi szerszámokat tilos a háztartási hulladékba dobni! Az Elektromos és elektronikus hulladékokról szóló, 2012/19/ EK európai irányelv, illetve nemzeti jogszabályi alkalmazása értelmében, a leselejtezett gépi szerszámokat szelektíven kell gyűjteni, és környezettudatosan kell ártalmatlanítani.

DREMEL ELÉRHETŐSÉGEK

A Dremel termékeivel kapcsolatos információkat, támogatást és azonnali segítséget awww.dremel.com címen talál. Dremel, Konijnenberg 60, 4825 BD Breda, Hollandia 367368ПЕРЕВОД ОРИГИНАЛЬНЫХ
