用户手册 DigiLab 3D40 Flex DREMEL

在安装和使用 DREMEL 3D40 FLEX 前，请阅读本

手册中的所有说明并熟悉本产品。若不遵守相关警告及说明，则有可能引发火灾，导致设备损

坏、财产损失或人员受伤。请保存所有警告及说明，以备日后用作参考。

工作区域安全

e. 保持工作区域清洁且照明良好。杂物或照明不足均可能导致事故发生。

f. 请勿在有易燃液体、气体或粉尘的情况下操作 Dremel 3D40 FLEX。 Dremel 3D40 FLEX 会在操作中产生高温，可能会点燃粉尘或烟雾。

g. 请将闲置的 3D40 FLEX 存放于儿童和其他未经训练的人员无法触及的地方。未受训用户使用可能导致受伤。

电气安全

a. 始终连接正确的接地插座以使用 Dremel 3D40 FLEX。请勿改装 Dremel 3D40 FLEX 的插头。错误接地及改装插头会增加触电风险。

b. 请勿在潮湿处使用 Dremel 3D40 FLEX。请勿让 Dremel 3D40 FLEX 暴露于雨水中。潮湿会增加触电风险。

c. 请勿滥用电线。请勿拉扯电线拖拽 Dremel 3D40 FLEX 或拔出插头。电线需远离热源、油、锋利把手或活动部件。受损或缠绕的电线会增加触电风险。

d. 电闪雷鸣时请勿使用该产品。闪电可能引发远距离浪涌，可能导致触电。

e. 紧急情况下，请从插座拔出 Dremel 3D40 FLEX 插头。

人员安全

a. 操作 Dremel 3D40 FLEX 时，请保持警觉，注意观察，牢记安全常识。请勿在疲劳或受药物、酒精、医疗影响时使用 Dremel 3D40 FLEX。操作 Dremel 3D40 FLEX 时，一瞬间的疏忽就有可能导致人员受伤。

b. 使用个人防护装备。请使用诸如耐高温手套和安全防护眼镜等防护装备，降低人员受伤的风险。

c. 恰当着装。请勿穿戴宽松衣服或首饰。让您的头发、衣物和手套远离活动部件。宽松衣服、首饰或长发都有可能绞入活动部件。

DREMEL 3D40 FLEX 使用与维护

a. 每次使用 Dremel 3D40 FLEX 前，请检查活动部件是否未对准或卡死、零部件是否有破损，以及是否有其他可能影响 Dremel 3D40 FLEX 操作的情况。如怀疑有损坏，请在使用前将 Dremel 3D40 FLEX 送至 Dremel 授权的服务中心修理。使用受损的 Dremel 3D40 FLEX 可能导致打印模型质量低劣，进而造成设备损坏、财产损失或人员受伤。

b. Dremel 3D40 FLEX 运行期间或喷头冷却到 60^ C ( 140^ F) 以下前，请勿触摸喷头。在操作期间或操作之后，只要喷头尚未冷却，接触喷头就可能导致人员受伤。

c. 请在通风良好的区域安装 Dremel 3D40 FLEX。请在 Dremel 3D40 FLEX 周围至少预留 8 英寸的无障碍空间。Dremel 3D40 FLEX 在打印期间会熔化塑料。Dremel 3D40 FLEX 运行中散发的塑料气味可能会刺激眼睛及呼吸道。若将 Dremel 3D40 FLEX 放置得距周围物体过近，则会阻碍正常通风。

d. 机器运行期间请勿触及 Dremel 3D40 FLEX 内部。

机器运行期间接触 Dremel 3D40 FLEX 活动部件可能导致打印质量低劣、设备损坏或人员受伤。

CN

e. 需防止未经训练的人员在 3D40 FLEX 运行期间接触机器。若由不熟悉相关警告及说明的人员使用 Dremel 3D40 FLEX，则可能导致设备损坏或财产损失和人员受伤。

f. 只能使用 DREMEL PLA 打印线材。 使用未经 Dremel 授权的打印线材可能导致设备损坏及财产损失。

g. 确保幼儿不会接触到 Dremel 3D40 FLEX 创建的小物件。小物件有可能造成幼儿窒息。

h. 请勿使用 Dremel 3D40 FLEX 创建违法或不当的物品。

i. 请勿使用 Dremel 3D40 FLEX 创建用于与蜡烛、液体燃料及其他热源一起使用的物品。塑料遇火或其他热源时，可能会熔化。Dremel 3D40 FLEX 所创建物品在此情形下可能会引发火灾，导致财产损失及人员受伤。

j. 请勿用 Dremel 3D40 FLEX 创建用于餐饮应用（比如制备、装饰、存放或食用）的物品。使用 Dremel 3D40 FLEX 所创建的此类物品可能导致疾病及人员受伤。

k. 请勿用 Dremel 3D40 FLEX 创建与电气元件或电气元件外壳配套使用的物品。PLA 塑料不适于电气应用。使用 Dremel 3D40 FLEX 所创建的此类物品可能会导致财产损失及人员受伤。

1. 请勿将塑料物品放进嘴里或靠近嘴边。PLA 塑料不适于餐饮制备及食品器皿。使用 Dremel 3D40 FLEX 所创建的此类物品可能导致疾病及人员受伤。

m. 请勿使用 Dremel 3D40 FLEX 创建用于化工存储的物品。PLA 塑料不适于化工存储。使用 Dremel 3D40 FLEX 所创建的此类物品可能会导致财产损失及人员受伤。

n. 请勿改装 Dremel 3D40 FLEX 或更改出厂设置。改动可能导致设备损坏、财产损失及人员受伤。

o. 请勿让 Dremel 3D40 FLEX 暴露于温度超过 70^ ( 158^ ) 的环境中。否则 Dremel 3D40 FLEX 可能会损坏。Dremel 3D40 FLEX 预设工作温度介于 16-29^ ( 60-85^ ) 之间。

p. 机器运行期间，请勿移动或碰撞 Dremel 3D40 FLEX 或喷头。这可能导致模型打印错误。

q. 除非打印过程已完成、停止或暂停，否则请勿更换打印线盘。若在打印期间更换打印线材，则将取消模型打印，还可能损坏喷头。

r. 在触摸屏给出指示前，请勿拔出打印线材。这样做可能损坏喷头。

s. 清理残渣时请格外小心，以免损坏喷头。如果喷头损坏，Dremel 3D40 FLEX 将无法正常工作，需更换喷头。

t. 每次打印之前，请确保打印平台已涂覆 Dremel 规定的打印平台。使用不合适的打印贴纸可能导致设备损坏以及打印模型质量低劣。

u. 使用手动工具从打印平台上移除模型时，请注意您的身体位置。从打印平台上移除模型时，突发性工具打滑和身体位置不当可能导致人员受伤。

v. 移除模型时，请勿刮花打印平台。打印平台中的划痕将会导致模型创建错误。

w. 请勿摔落打印平台。钢化玻璃板可能断裂并造成人员受伤。

x. 请勿从塑料支撑上移除钢化玻璃板。接触钢化玻璃板把手可能导致人员受伤。

y. 移除模型时请勿扭曲或弯曲打印平台。钢化玻璃板可能脱离塑料支撑，导致人员受伤。

z. 对于使用 Dremel 3D40 FLEX 所创建模型的结构完整性或用途，Dremel 概不负责。缺乏经验的设计师创建的结构模型可能导致财产损失及人员受伤。

维护

a. 实施任何维护之前，请始终先拔出 Dremel 3D40 FLEX 电源插头。如果不这样做，则可能造成人员受伤及设备损坏。

b. 请仅将您的 Dremel 3D40 FLEX 送至 Dremel 授权

的服务中心维护，且只能使用Dremel替换配件。这可确保Dremel3D40FLEX运行正常且安全。

c. 只能使用 Dremel 核准的材料和组件。使用 Dremel ^® 所核准模型材料及原装 Dremel ^® 组件以外的模型材料或 3D 模型可能导致保修无效。
d. 只能使用 Dremel 认可的打印线材。因使用未获得 Dremel 认可的线材而造成的产品损坏，不在保修范围内。

目录

通用安全警告 401

目录 402

符号说明 402

FCC 合规 ....402

知识产权相关信息 402

功能说明及规格 403

3D40 FLEX 资源 ..... 404

术语表 404

3D40 FLEX 直观图示 ..... 406

简介 408

全套装箱清单* 408

触摸屏 410

触摸屏图标 415

初始设置 416

准备打印 417

初始设置 419

打印 422

移除模型 424

最佳实践 425

维护 426

维护与检修 428

开源软件 429

Dremel ^® 客户有限保修说明 ..... 430

符号说明

符号名称指示/说明

警告

警告标志 提醒用户注意警告消息

V 伏 额定电压

A 安倍数 电流

Hz 赫兹 频率，每秒周期数

∅ 直径

- 关闭档位

交流电 电流的类型或特征

热表面危险标志

接触可能导致灼伤。
维护前应确保设备冷却。

打印平台板支架的磁体产生的磁场可损害心脏起搏器功能。

FCC 合规

本设备已经过测试，符合FCC法规第15部分对B类数字设备的限制规定。这些限制旨在提供合理保护，防止在住宅安装中造成有害干扰。本设备会产生、使用并辐射射频能量，如果未按照说明进行安装和使用，可能会对无线电通信造成有害干扰。但是，本手册并不保证在特定安装中不会发生干扰。如果此设备确实对无线电或电视接收产生有害干扰（可以通过打开和关闭设备进行确定），用户可尝试通过以下一种或多种措施排除干扰：

• 重新调整或放置接收天线。
• 扩大设备和接收器之间的间距。
• 将设备连接到与接收器所在电路不同的插座。
• 请咨询经销商或有经验的无线电/电视技术人员以获取帮助。

根据美国联邦通信委员会的规定，未经制造商或本设备的注册人明确批准而进行更改和改造，可能会使您无权操作此设备。

知识产权相关信息

Dremel 3D40 FLEX 旨在基于您创建或拥有、或有权使用 Dremel 3D40 FLEX 打印的数字文件，进行模型的 3D 打印。使用 Dremel 3D40 FLEX 制作物品时，您有责任确保自己不侵犯任何第三方知识产权或不违反任何适用法律或法规，比如美国或国外知识产权法。未经第三方许可，Dremel 3D40 FLEX 不得用于制作受第三方所有的知识产权保护的物品。使用 Dremel 3D40 FLEX 制作下列任何物品，都可能需要第三方许可：制作任何并非您原创的复制品或仿制品（全部或部分），基于并非您自己拥有的数字文件制作物品，或基于并非您原创的物理模型扫描来制作物品。您应自行获得上述许可。在某些情况下，您可能无法获得此类许可。如果不能获得此类许可，就不应 3D 打印此类模型，否则您将自行承担相关风险。除非适用法律允许，您不得修改、逆向工程、反编译或反汇编 Dremel 3D40 FLEX 或其软件或固件。如果您采取操作/安全说明书中推荐及说明以外的任何其他方式使用 Dremel 3D40 FLEX，您将自行承担相关风险。使用 Dremel 3D40 FLEX 制作侵犯任何第三方知识产权的物品，可能导致民事或刑事起诉及处罚，您可能遭受金钱损失、罚款或监禁。

功能说明及规格

打印

喷头：单喷头

喷头温度：高达230℃（397°F）

操作界面：3.5"全彩IPS触摸屏

打印线材颜色：若要选择颜色，请参见 Dremel3D.com

内部存储：4GB

外部存储：USB 闪存驱动器

重量及尺寸

重量（不含线盘）：16kg (35lbs)

打印只能使用 Dremel 1.75mm 线材

打印线材存放

所有聚合物都会随时间推移而降解。除非需要使用打印线材，否则请勿开封。打印线材应存放在室温下：16-29°C (60-85°F)，存放于干燥环境中。

软件

Dremel 3D40 FLEX 自带免费的 Dremel Digilab 3D 切片软件，适用于 Windows 和 Mac OSX。此应用程序可将 3D 数字文件转换为可打印文件。

支持的操作系统

• Apple® Mac® OS® X v10.9 或更高版本 (Mavericks)
  • Microsoft® Windows® 8.1
  • Microsoft® Windows® 7 SP1

系统最低要求

• CPU:64位处理器(不支持32位)
• 内存：3 GB RAM（推荐使用4 GB或更大）
• 磁盘空间：安装需要约 2 GB 空闲磁盘空间
• 显卡：1,024 MB GDDR RAM 或更大Microsoft® Direct3D® 11 显卡或更高版本
• 指针设备：三键鼠标

电气要求

3D40 FLEX 额定输入：100-240V, 47-60Hz, 0.8A-1.8A

操作环境

资源说明路径
快速启动指南	介绍如何开箱3D40 FLEX 并开始打印的图解说明。	《快速启动指南》放在长方形硬纸盒内。还可以在www.dremel3d.com上找到。
Dremel 3D网站	提供最新的 3D40 FLEX 软件、产品信息、客户支持、3D 模型及工程下载。	www.dremel3d.com
Dremel 3D 客户支持	联系 Dremel,获取产品支持、维护及服务。	www.dremel3d.com
文件切片软件	允许您上传、编辑、生成 3D 文件。	从 www.dremel3d.com 或 Dremel 3D40 FLEX 随附的 USB 闪存驱动器进行安装。

术语表

术语 定义
可弯曲打印平台板	Dremel 3D40 FLEX用来打印物件的可弯曲平面。可弯曲打印平台板由带有塑料把手的柔韧钢板组成,能够灵活弯曲。可弯曲打印平台板通过打印平台板支架连接到打印机上。
打印平台板支架	用于支撑可弯曲打印平台板的扁平磁性表面。它有一个磁性表面、后面有两个凹口、前面有两个可移动的闩锁,用于固定可弯曲打印平台板。
打印平台固定夹	位于打印平台底座前部的夹子,用于确保打印平台稳固。
打印贴纸	强化模型坚固性并帮助模型粘附到打印平台表面的平台。
打印体积	模型完成打印后占用的三维(3D)空间。Dremel 3D40 FLEX规定了最大打印体积,这意味着除非缩小尺寸或拆分为若干子模型,否则不能打印更大体积的模型。
前门	Dremel 3D40 FLEX在前面板位置有扇前门。这方便您对打印平台、喷头、打印线材及模型进行操作。前门采用透明材料制成,便于您在保持打印环境稳定的情况下监控模型打印进度。
以太网端口	允许电子设备通信的本地有线网络技术。
喷头	使用齿轮拉拽穿过喷头入口,加热打印线材至成型温度,并将加热后的打印线材推出喷头打印线材的装置。
喷头风扇	风扇用于冷却喷头和齿轮电机的外部装置。
喷头风扇隔板	引导气流从喷头风扇吹向打印平台的塑料件,以便冷却当前打印模型。
喷头入口	位于喷头顶部的开口,打印线材插入其中用于打印模型。
喷头调节杆	调节杆位于喷头一侧,用于调松喷头齿轮电机的手柄。
喷头	位于喷头底部的喷头,加热后的打印线材从中挤出用于打印模型。
打印线材	塑料材质的线状绳股。
打印线材导引管	引导打印线材从打印线盘穿过Dremel 3D40 FLEX外壳中一段通道的塑料件。
打印线材堵塞传感器	喷头中的传感器,如果打印线材停止正常挤出,打印机就会暂停。
打印线材耗尽传感器	喷头入口中的传感器,在打印期间,如果打印线材耗尽,打印机就会暂停。
打印线盘	圆柱形物件,打印线材绳股缠绕其上,用于存储和连续打印。
.g,gcode,g3drem	与Dremel 3D40 FLEX兼容的可打印文件格式。
调平旋钮	位于打印平台底座下方的旋钮,用在喷头与打印平台之间创建适当的间距。
调平传感器	检测打印平台高度的传感器,辅助正确调平。
顶盖	Dremel 3D40 FLEX在顶部配有旋转式顶盖。这方便您在必要时更好地操作打印平台、喷头、打印线材及模型。
尖嘴钳	用于夹持小物件和夹取多余物质(可能很烫,无法直接接触)的常用工具。
OBJ 文件	广泛应用于3D模型软件中的一种常用数字文件格式。该文件由第三方3D软件创建,或从Dremel3D.com下载得到。
模型移除工具 使模型脱离打印平台的工具。
PLA 由可再生资源(如玉米淀粉)制成的生物塑料
线盘支撑	用于支撑打印线盘的塑料件,位于 Dremel 3D40 FLEX 打印区内打印平台左侧。
线盘旋盖	可拆卸式旋盖,可将打印线盘锁定至线盘支撑。
步进电机	用于驱动导轨和喷头齿轮组合的无刷直流电机。
.STL 文件	广泛应用于 3D 模型软件中的一种常用数字文件格式。该文件由第三方 3D 软件创建,或从 Dremel3D.com 下载得到。
触摸屏	触摸激活式全彩显示屏。便于您监控 Dremel 3D40 FLEX 及模型打印,同时还可直接对 Dremel 3D40 FLEX 发出命令(无需使用计算机)。
USB 闪存驱动器	广泛用于各种设备的便携式记忆卡。
WIFI	允许电子设备通信的本地无线网络技术。
X 轴导轨	喷头某侧的一组导轨,可使步进电机驱动喷头向打印区左边或右边移动。
Y 轴导轨	打印区某侧的一组导轨,可使步进电机驱动喷头向打印区前面或后面移动。
Z 轴导轨	打印区后部的一组导轨,可使步进电机驱动喷头向打印平台上方或下方移动。

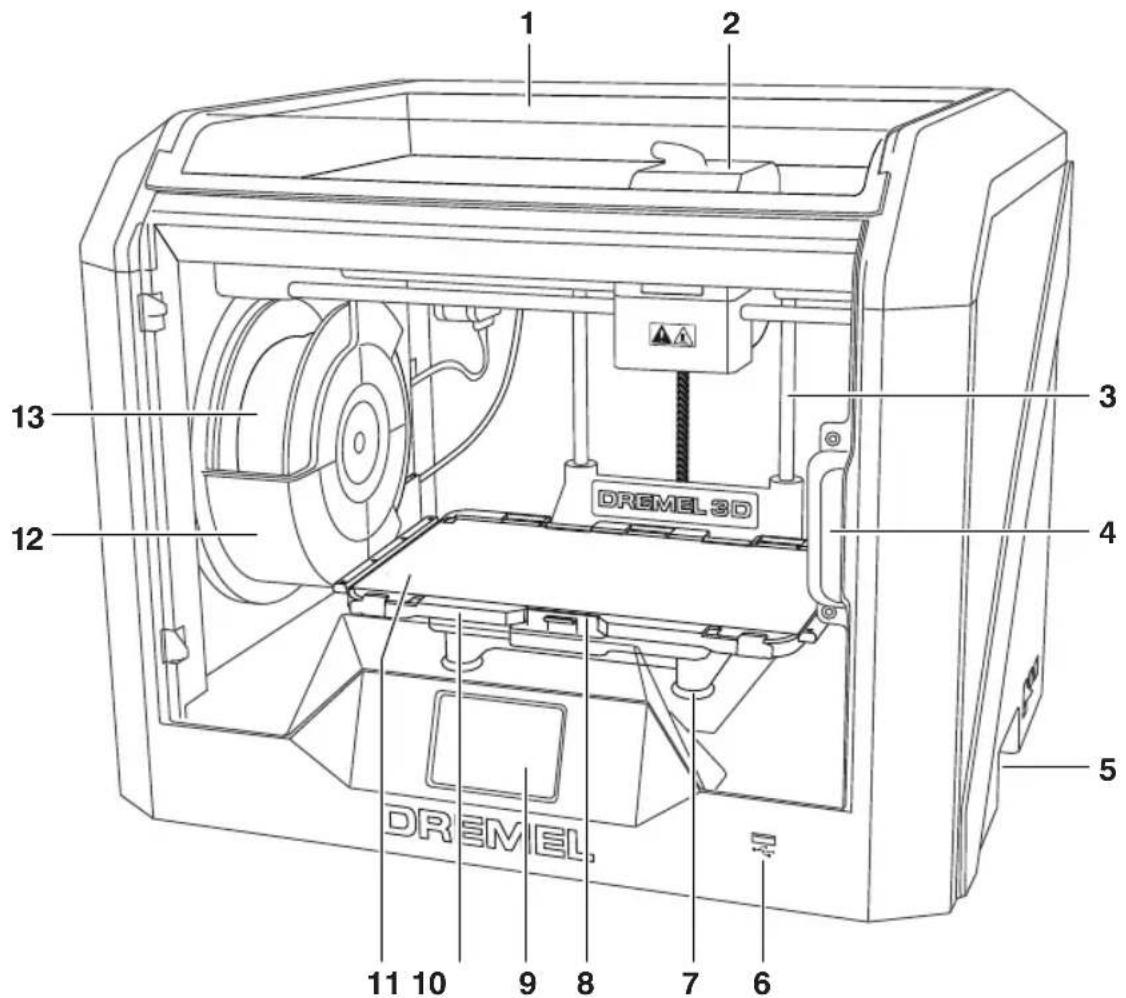

3D40 FLEX 直观图示

1 2 3 DREMEL 3D 4 5 6 7 8 9 10 11 12 13

1. 顶盖
2. 喷头
3. Z 轴导轨
4. 前门
5. 抓手
6. USB 端口 A
7. 调平旋钮
8. 打印平台固定夹
9. 触摸屏
10. 打印平台板支架
11. 可弯曲打印平台板
12. 打印线盘支撑
13. 打印线盘

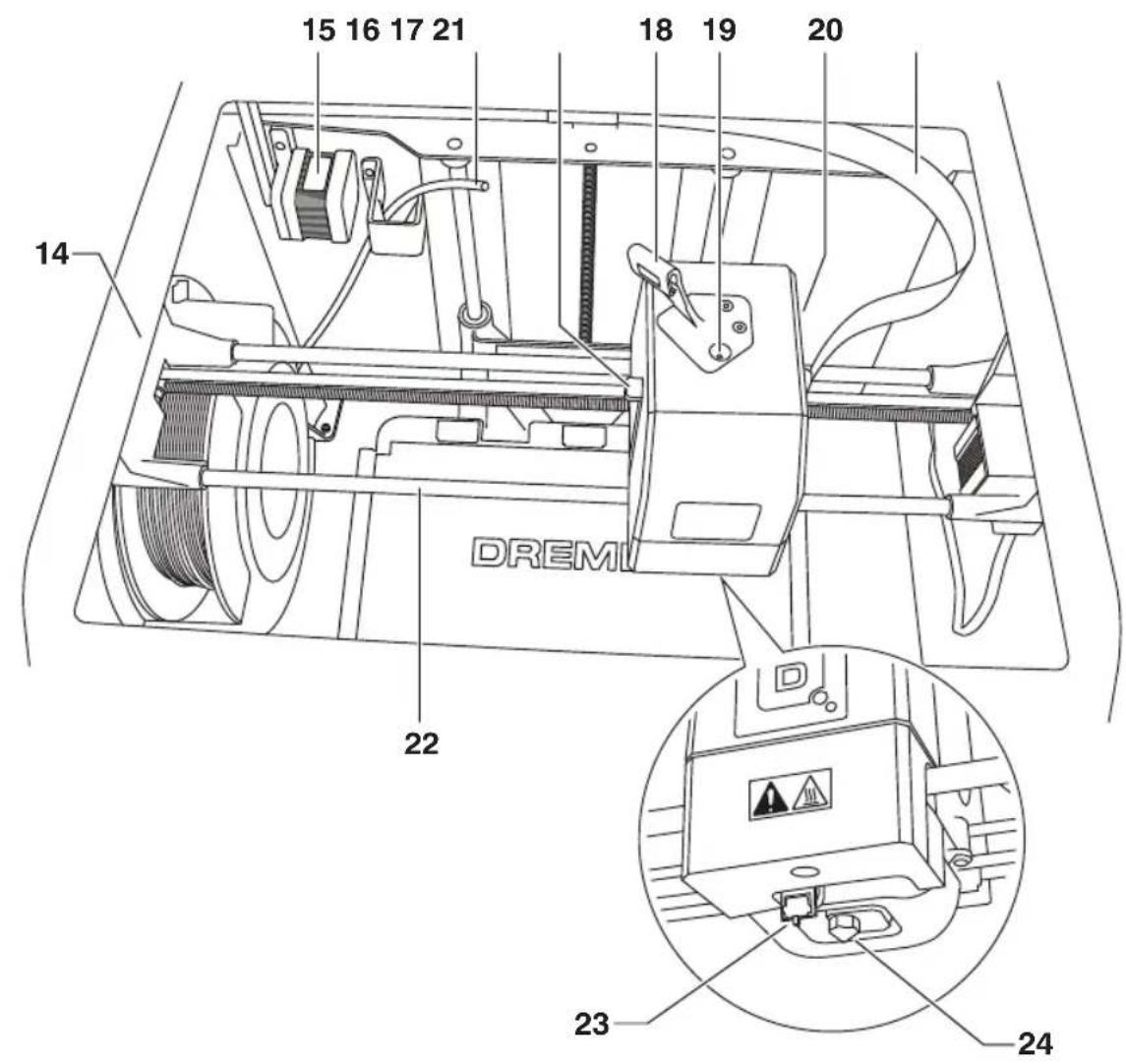

14. Y 轴导轨
    15.步进电机

15. 打印线材导引管

16. 喷头调节杆
17. 打印线材导引夹
18. 喷头入口
19. 喷头风扇
20. 喷头排线
21. X 轴导轨
22. 调平传感器
23. 喷头

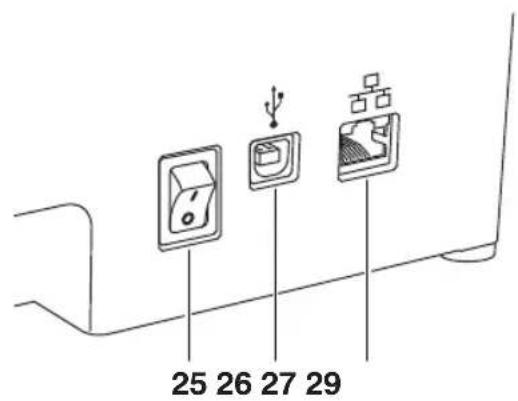

24. 电源开关
25. USB 端口 B
26. 以太网端口

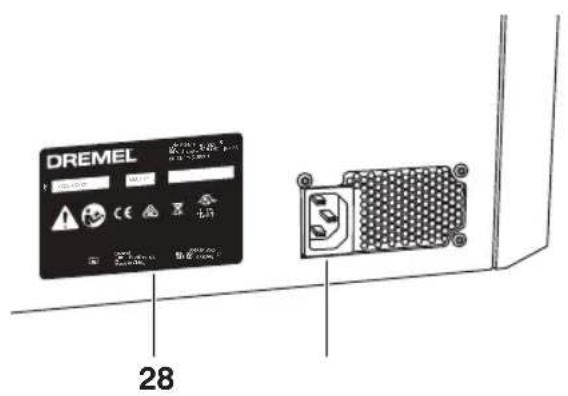

    28.铭牌
27. 电源输入

15 16 17 21 18 19 20 14 DREMI 22 23 24

25 26 27 29

DREMEL 28

简介

欢迎来到 Dremel 3D 的世界。我们的使命是通过 3D 打印过程为您出谋划策，分享最佳实践，助您梦想成真。3D 打印的过程涉及实验，需要坚持不懈。值得庆幸的是，Dremel 专家一直陪在您身边，可通过在线提示和支持，使您的工作更加轻松。您可以使用 Dremel 按自己的想法打印模型，精益求精，梦想成真。若要开始使用 3D40 FLEX，请遵照触摸屏上的初始化安装程序。

全套装箱清单\*

*数量可能因具体装箱情况而异。 **请勿存放在潮湿或炎热环境中。

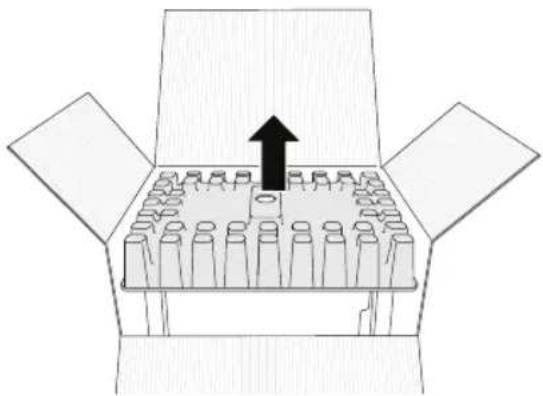

拆封

1. 将箱子放在桌子上，切断平台，打开箱子。
2. 移除顶部内衬。

1. 取出 3D40 FLEX，放到桌子上。
2. 揭开顶盖，移除顶部内衬。

提示：请保存包装材料，以便将来运输及存储使用。

触摸屏

通过自带软件和全彩触摸屏，您可以很轻松地使用 Dremel 3D40 FLEX（无需使用计算机）。在打印模型之前，我们希望您熟悉触摸屏菜单体系及选项。

警告

使用 DREMEL 3D40 FLEX 时，请注意观察所有警告和安全说明。如果不这样做，则可能引发火灾，导致设备损坏、财产损失或人员受伤。

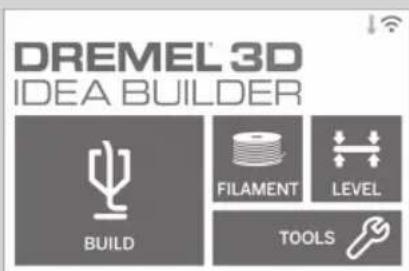

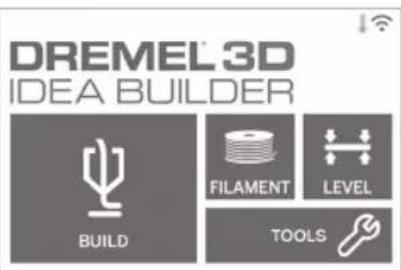

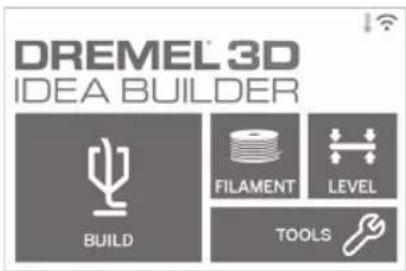

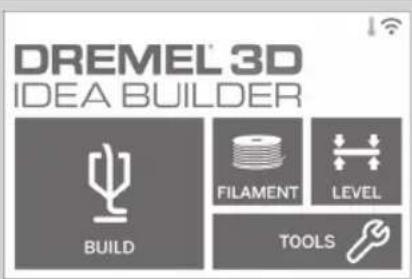

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

打印

轻击选择一个3D模型，开始打印。（若要详细了解打印指令，请参见第422页）

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

打印菜单

轻击“打印机（Printer）”，“USB闪存驱动器（USB Flash Drive）”，或“打印队列（Print Queue）”，选择您想要文件的目标。

ScrewdriverHandle... FishStencil.g3drem frog.g3drem DiamondStencil.g3... BACK HOME

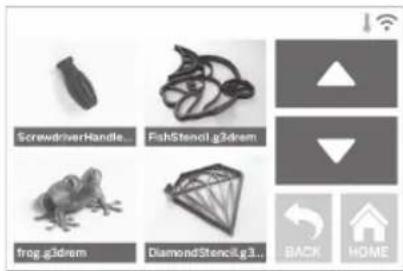

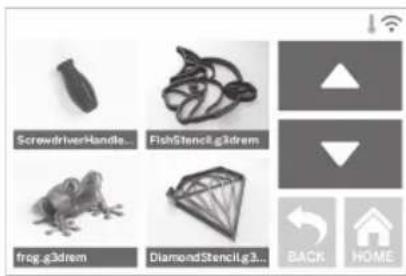

模型菜单

点击选择所需模型，或使用箭头滚动页面查找您的模型。

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

文件详情

打印（BUILD）- 轻击开始打印。 删除（DELETE）- 轻击从打印机内存或 USB 闪存驱动器中删除模型文件。 复制到打印机（COPY TO PRINTER）- 轻击从 USB 闪存驱动器复制模型文件到打印机内存。

TIME REMAINING: 00:00 CHANGE FILAMENT

打印状态

停止（STOP）- 轻击取消当前打印过程。 暂停/运行（PAUSE/PLAY）- 轻击暂停或继续当前打印过程。暂停将允许您使用打印线材按钮。 更换打印线材（CHANGE FILAMENT）- 在当前打印过程中，轻击更换打印线材添加更多线材或更改颜色。

NEXT IN QUEUE USERNAME Screwdriver Handle... FisikStencil.g3drem CREATE BUILD FILENAME frig.g3drem USERNAME DiamondStencil.g3... DELETE BACK HOME

打印队列菜单

打印（BUILD）- 轻击查看下一个打印的详细信息。

删除（DELETE）- 轻击从队列删除下一个打印。

FILE NAME BUILD TIME BUILD DELETE BACK HOME

打印队列模型详情

打印（BUILD）- 轻击开始打印。

删除 (DELETE) - 轻击从队列删除模型文件。

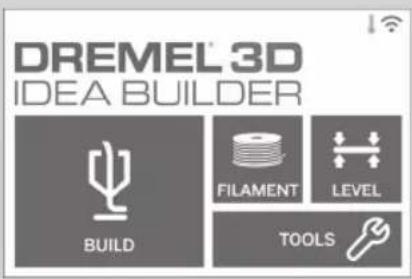

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

打印线材

轻击开始加热并启动线材载入/更换过程。

(若要详细了解打印线材载入/更换过程，

请参见第417页）

CUT FILAMENT TEMP NEXT HOME

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

调平 (LEVEL)

轻击开始打印平台调平过程。（若要详细了解打印平台调平过程，请参见第421页）

BUILD PLATFORM IS TOO HIGH TURN RIGHT TO LOWER

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

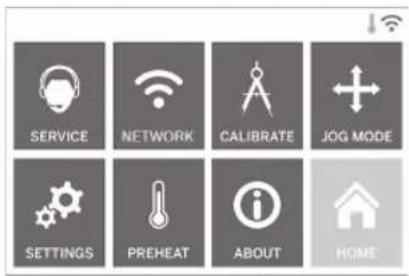

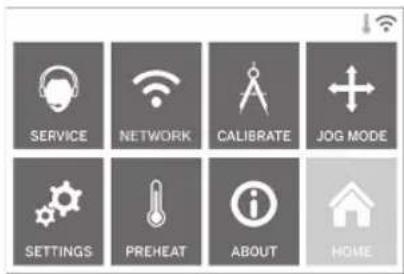

工具 (TOOLS)

轻击访问下列各项打印机功能及设置。

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

FOR HELP PLEASE CONTACT DREMEL CUSTOMER SERVICE: 4915 21ST STREET RACINE, WI 53406 [phone] @

服务 (SERVICE)

轻击进入“服务（Service）”菜单，查看客服联系信息。

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

轻击进入“网络（Network）”菜单，连接或断开 WiFi，设置代理。

连接 WIFI (CONNECT WIFI) - 轻击连接到 WiFi。断开 WIFI 连接 (DISCONNECT WIFI) - 轻击关闭 WiFi。

设置代理（SET PROXY）- 轻击设置手动代理。 设置静态 IP（SET STATIC IP）- 轻击设置静态 IP。

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

轻击显示选项，将喷头和打印平台沿 X、Y、Z 轴移动。

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME

设置

语言（LANGUAGE）- 轻击选择更改菜单语言。 显示（DISPLAY）- 轻击自定义LED亮度或主菜单快捷键。

Z 轴偏移量 ( Z-AXIS OFFSET ) - 用在装配期间校准打印平台高度。

声音（SOUNDS）- 轻击打开/关闭 3D40 FLEX 的声音。

演示模式（DEMO MODE）- 轻击打开/关闭零售演示模式。

恢复出厂设置（FACTORY RESET）- 轻击删除存储在 3D40 FLEX 上的所有信息，返回到出厂默认设置。

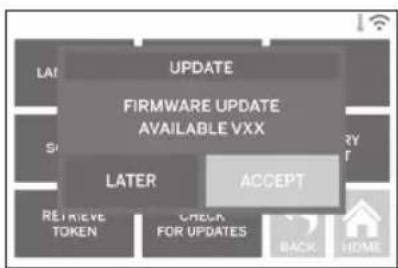

检查更新（CHECK FOR UPDATES）- 已连接到 WiFi 或以太网时，轻击检查新固件版本。

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

HEATING: PURGE STOP BACK HOME

预热

自动开始预热喷头，以便打印或清除多余残渣。

清除（PURGE）－一旦喷头预热完毕，轻击手动挤出打印线材。

停止/开始（STOP/START）- 轻击停止或开始预热。

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

DREMEL 3D40 IDEA BUILDER FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC:

关于

轻击查看 3D40 FLEX 的固件版本、使用计数、打印机状态和 MAC 地址等信息。

触摸屏图标

表示有错误，比如打印线材耗尽或前门未关闭。

表示以太网已连接。

表示 WiFi 信号强度；若已连接 WiFi，则该符号为白色。

表示喷头温度低。

表示喷头温度适中。

表示喷头温度高。

初始设置

Dremel 3D40 FLEX 首次开机时，将会提示进行网络初始设置。完成此步骤后，您可以接收固件更新通知。

1. 为了完成初始设置，请在初始设置屏幕上出现提示时轻击“是（Yes）”。如果拒绝此项设置，您也可以稍后再设置网络。
2. 如果选择“是（Yes）”，3D40 FLEX 将会自动连接到以太网或搜索可用的无线网络。

SEARCHING AVAILABLE NETWORKS BACK HOME

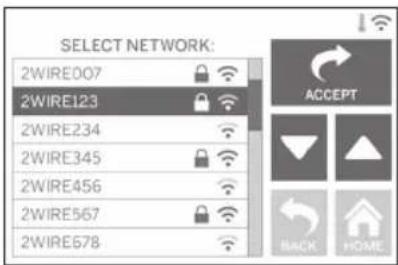

1. 使用触摸屏，选择无线网络。使用箭头滚动可用的无线网络列表。当您的无线网络名称高亮显示时，点击“接受（Accept）”。

SELECT NETWORK: 2WIRE007 2WIRE123 2WIRE234 2WIRE345 2WIRE456 2WIRE567 2WIRE678 ACCEPT BACK HOME

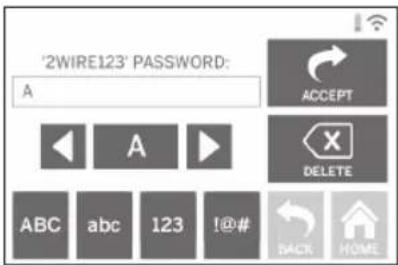

1. 输入无线网络密码，轻击“接受（Accept）”。

'2WIRE123' PASSWORD: A ACCEPT DELETE ABC abc 123 !@# BACK HOME

准备打印

警告

使用 DREMEL 3D40 FLEX 时，请注意观察所有警告和安全说明。如果

不这样做，则可能引发火灾，导致设备损坏、财产损失或人员受伤。

警告

操作期间，请勿触摸喷头，直至其冷却到至少 60^ C（ 140^ F）方可。在操

作期间或操作之后，只要喷头尚未冷却，接触喷头就可能导致人员受伤。

警告

只能使用 DREMEL 打印线材。使用未经 Dremel 授权的打印线材可能导致

致设备损坏及财产损失。

警告

请勿拔出打印线材。这样做可能损坏喷头。

载入/更换打印线材

1. 轻击触摸屏上的“打印线材（Filament）”按钮，开始线材载入/更换过程。喷头将会移至打印区右前角，喷头将开始加热。

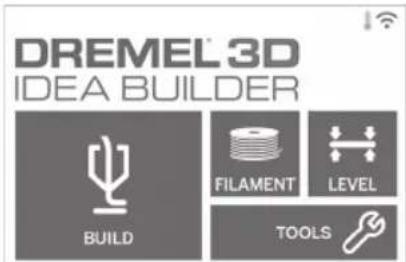

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. 喷头停止运转后，打开 3D40 FLEX 顶盖，以便更好地操作喷头。

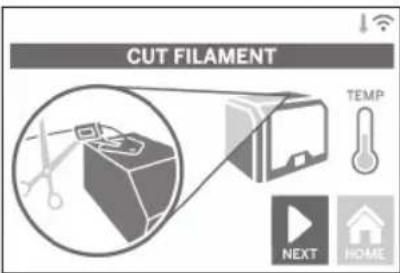

2. 如果是装入已有打印线材，请在喷头入口附近切断已有线材，并轻击触摸屏上的“下一步（Next）”按钮。

CUT FILAMENT TEMP NEXT HOME

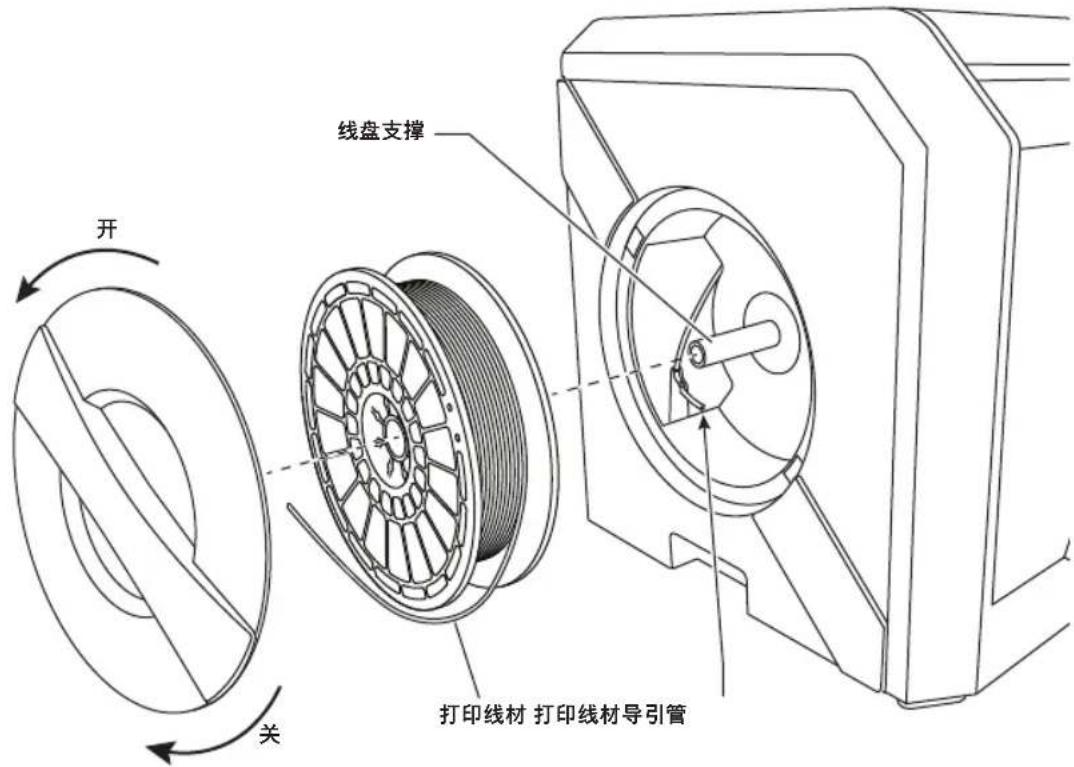

1. 沿逆时针方向旋转拆下线盘旋盖，移除已有线盘（如果有的话），如图1所示。

图1

线盘支撑 开 关 打印线材 打印线材导引管

导引管 打印线材 打印线材导引夹 喷头入口

图2

1. 将新线材的线头牵至导引管，将线盘置于线盘支撑上，对齐锁舌并沿顺时针方向旋转，更换线盘旋盖，如图1所示。
   在触摸屏上轻击“下一步（Next）”。
2. 如果要更换现有打印线材，3D40 FLEX 将会自动清除已有线材。

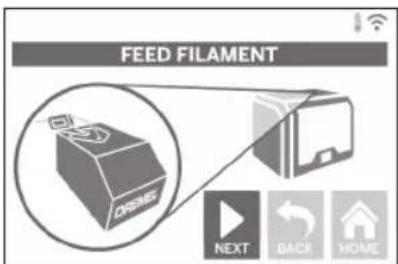

3. 出现线材进料（Feed Filament）屏幕时，在触摸屏上轻击“下一步（Next）”，将线材从导引管牵至喷头入口，直到喷头能自行进料，如图2所示。

FEED FILAMENT OCHINES NEXT BACK HOME

1. 打印线材将会拽入喷头，然后开始从高温喷头涌出。注意：Dremel 3D40 FLEX 出厂前已通过打印模型测试。制作这些测试模型可能使用了与当前线材颜色不同的其他线材。因此，喷头中可能会残余少量线材。

2. 当喷头出现新的打印线材时，在触摸屏上轻击“完成（Done）”，完成线材载入过程，返回主菜单，校准喷头。仔细清除多余的打印线材，切勿接触高温喷头。必要时使用尖嘴钳仔细清除喷头的打印线材。

PRESS DONE WHEN NEW COLOR APPEARS DONE BACK HOME

警告

清除残渣时请格外小心，以免损坏喷头。如果喷头损坏，DREMEL 3D40

FLEX 将无法正常工作，需更换喷头。

1. 关闭 3D40 FLEX 顶盖和前门。

初始设置

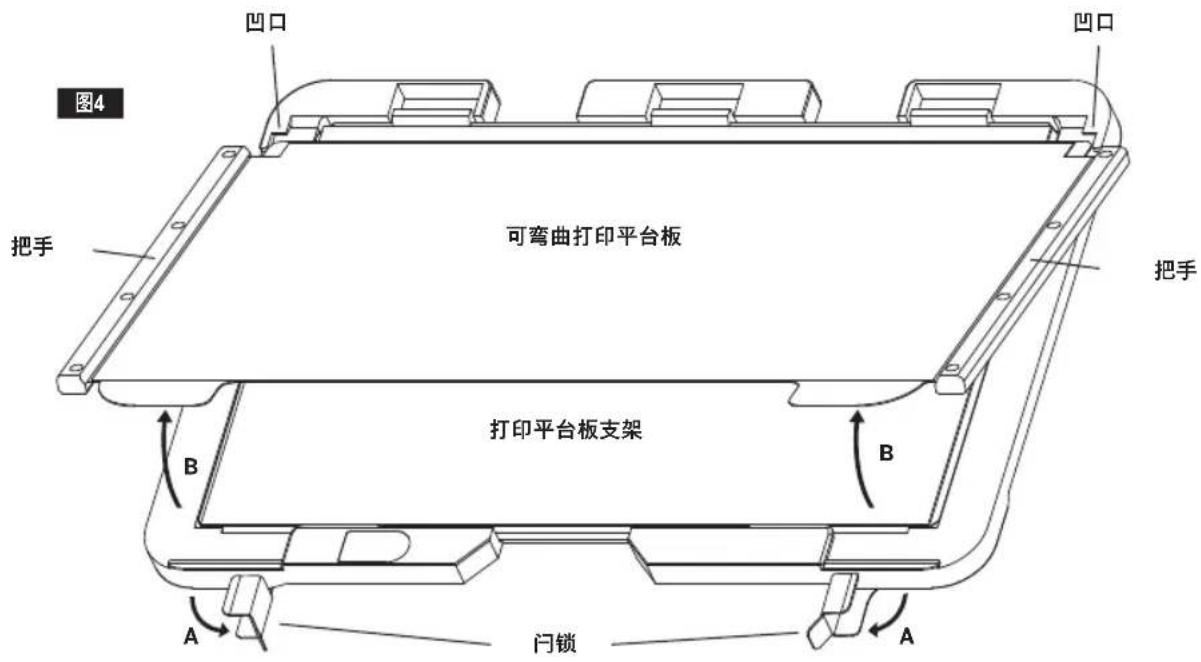

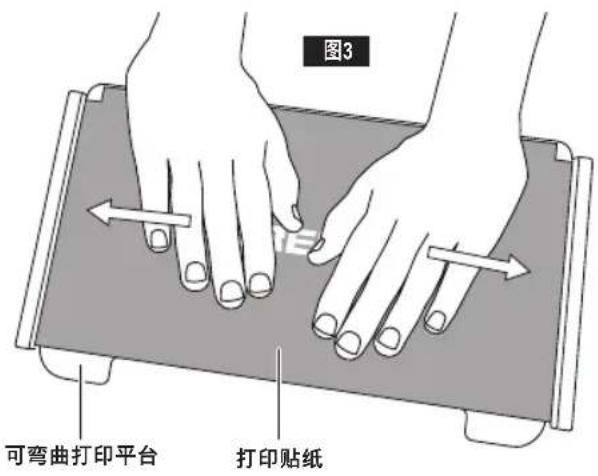

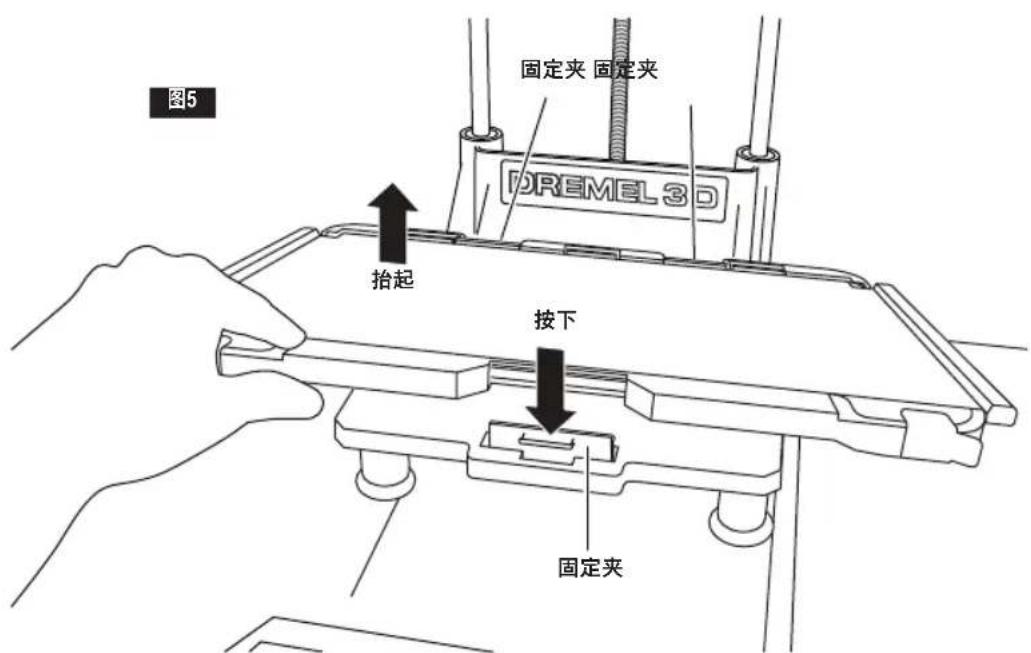

准备打印平台

警告

请勿摔落打印平台。钢化玻璃板可能断裂并造成人员受伤。

警告

请勿从塑料支撑上移除钢化玻璃板。接触钢化玻璃板把手可能导致人员受伤。

当心

每次打印之前，请确保打印平台已涂覆 DREMEL 规定的打印贴纸。使用

不合适的打印贴纸可能导致设备损坏以及打印模型质量低劣。

1. 您的打印平台由两部分组成：可弯曲打印平台板和打印平台板支架。打印平台板支架通过一个磁性表面，将可弯曲打印平台板吸附到支架上，并通过后面的两个凹口和前面的可移动闩锁来固定可弯曲打印平台板的四角。

2. 如要从支架上拆下可弯曲打印平台板，可将可移动闩锁朝着您的方向转动（A），握住蓝色把手（B）向上提起可弯曲打印平台板，并将其向您的方向拉出（C），如图3所示。

3. 可弯曲打印平台板自带贴好的打印贴纸。要将其取下，请将其从前角的卡舌中提起并慢慢剥离。要安装新的打印贴纸，请从打印贴纸上移除粘附衬垫，并将打印贴纸放在可弯曲打印平台板上。为了实现最佳效果，首先在可弯曲打印平台板中心涂覆打印贴纸，然后向外抹平并排空所有气泡，如图4所示。

图3 可弯曲打印平台 打印贴纸

图4 凹口 凹口 把手 可弯曲打印平台板 把手 B 打印平台板支架 B A 闩锁 A

1. 将可弯曲打印平台板以一定角度向后滑动，使可弯曲打印平台板的四角扣入打印平台板支架的后部凹口的下方，即可将平台板安装在打印平台板支架上。松开可弯曲打印平台板，使其吸附于磁铁上方，然后关闭前面的闩锁，将其固定到位。

提示：如果打印平台板支架已安在打印机上，则可更简单地拆卸和安装可弯曲打印平台板。通常，一旦打印平台板支架已安装在打印机上，您就无需将其卸下，只需拆卸可弯曲打印平台板即可。

1. 捏开位于打印平台前部的固定夹，并从底座上抬起打印平台板支架，即可将其移除，如图7所示。
2. 使用打印平台固定夹来安装打印平台板支架。

DREMEL 3D40 FLEX 运行期间或喷头冷却到 60^ C ( 140^ F) 以下前，请

勿触摸喷头。在操作期间或操作之后，只要喷头尚未冷却，接触喷头就可能导致人员受伤。

每当更换打印平台或重新安装打印平台时，都应调平打印平台，以确保打印平台与喷头间隔均匀，这非常重要。确保排空打印平台与打印贴纸之间的所有气泡。未调平打印平台或未排空气泡可能导致模型无法正常打印。

1. 确保已在打印平台上涂覆了打印贴纸，且上面没有模型。调平后再贴打印贴纸可能会影响模型的一致性。

2. 在 3D40 FLEX 触摸屏上轻击“调平（Level）”。

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. 喷头和打印平台将移动到位，以便调平打印平台。3D40 FLEX 将首先检查打印平台后部中央的调平情况。打印平台下方有两个旋钮，用于调高/调低打印平台的左侧和右侧。喷头配有传感器，可以检测平台是否水平，无需额外的工具。

2. 触摸屏将会显示打印平台是否过高或过低。如果打印平台过高，则向右旋转调节适当的旋钮，直到听到“哔”的一声，触摸屏指示准备验证平台是否水平。

1. 如果打印平台过低，则向左旋转调节旋钮，直到听到“哗”的一声，触摸屏指示准备验证平台是否水平。

BUILD PLATFORM IS TOO LOW TURN LEFT TO RAISE

1. 轻击“验证（Verify）”检查平台是否水平。如需进一步调节，触摸屏将会指示方向；如果调平正确无误，喷头将移动到下一点，然后可以重复调平过程。

READY TO VERIFY VERIFY BACK HOME

1. 对第二处位置重复步骤4-6，当平台完全水平时，喷头将自动移动到校准位置，完成调平。

PLEASE WAIT LEVEL COMPLETE

连接 USB 线缆

1. 确保 3D40 FLEX 电源开关拨至关闭档位。
2. 用随附的 USB 线缆连接 3D40 FLEX 和计算机，如图 6 所示。
3. 打开软件。
4. 使用电源开关打开 Dremel 3D40 FLEX，使计算机与 Dremel 3D40 FLEX 同步。

连接以太网

1. 确保 3D40 FLEX 电源开关拨至关闭档位。

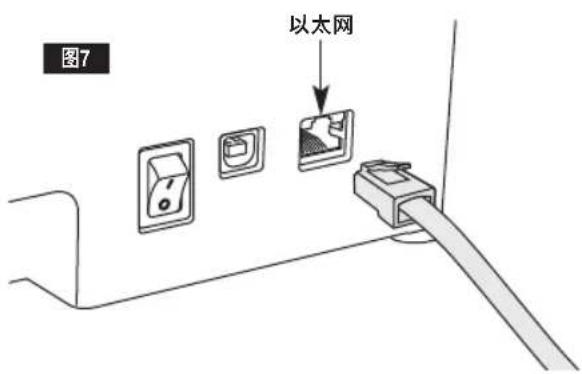

2. 将以太网线插入 3D40 FLEX，如图 7 所示。
3. 使用电源开关打开 Dremel 3D40 FLEX。设备应自动检测到以太网连接。轻击“接受（Accept）”确认连接。

图6 USB

打印

警告

使用 DREMEL 3D40 FLEX 时，请注意观察所有警告和安全说明。如果

不这样做，则可能引发火灾，导致设备损坏、财产损失或人员受伤。

警告

机器运行期间请勿触及 DREMEL 3D40 FLEX 内部。机器运行期间接

触 Dremel 3D40 FLEX 活动部件可能导致打印质量低劣、设备损坏或人员受伤。

注意：Dremel 3D40 FLEX 出厂前将打印测试模型。制作这些测试模型可能使用了与当前线材颜色不同的其他线材。因此，喷头中可能会残余少量线材。最开始打印的首个模型可能有些会是残余线材的颜色，直到耗尽转变为您当前使用线材的颜色。

在 3D40 FLEX 上打印时，您可以选择以下选项：

1) 打印机内存
2) USB 闪存驱动器
3) 计算机

图7 以太网

打印之前

1. 确保已载入足够数量的打印线材（参见第417页）。提示：打印前，您可以对Dremel Digilab 3D切片软件显示的所需线材长度与长度测量仪指示的线盘上线材长度进行比较，以确定当前打印线材是否足以完成模型打印。打印期间，如果3D40 FLEX线材耗尽，将会暂停打印，直到重新添加线材。

2. 确保打印平台已贴好，平台调平，模型干净。

从打印机内存实施打印

1. 在主菜单上轻击“打印（Build）”。

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. 在“打印（Build）”菜单上轻击打印机图标。

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

1. 轻击您想要打印的模型文件。（使用箭头滚动页面）

ScrewdriverHandle... FishStencil.g3drem frog.g3drem DiamondStencil.g3.1 BACK HOME

1. 在模型详情页面中轻击“打印（Build）”开始打印。

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

1. 3D40 FLEX 将首先对齐喷头和打印平台至其零点位置，然后调平传感器会轻触打印平台，以完成对齐。喷头将开始加热，这可能需要花费几分钟。一旦达到适当温度，就将开始打印模型。

2. 一旦模型打印完毕，3D40 FLEX 将自动对齐喷头和打印平台至其校准位置，并冷却喷头。

3. 然后等待，直到触摸屏指示喷头已“冷却”，可以移除模型。若要了解模型移除说明，请参阅以下“从打印平台移除模型”的有关章节。

从 USB 闪存驱动器实施打印

1. 在主菜单上轻击“打印（Build）”。

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. 轻击 USB 图标访问 USB 闪存驱动器的内容。

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

1. 遵照“从打印机内存实施打印”步骤 3-7，从 USB 闪存驱动器实施打印。

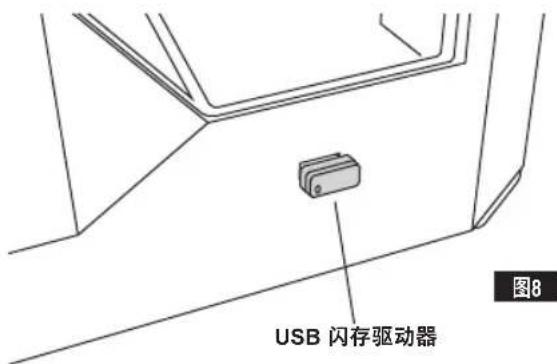

USB 闪存驱动器 图8

从计算机实施打印

Dremel 3D40 FLEX 兼容 Dremel Digilab 3D 切片软件。请遵照此软件随附说明，从计算机完成打印。

取消 3D40 FLEX 上的打印进程

若要在预热或打印期间取消模型，请在触摸屏上轻击“停止（Stop）”。如果您确认“是（Yes）”，喷头和打印平台将会移动到其校准位置。

移除模型

从打印平台上移除模型

警告 DREMEL 3D40 FLEX 运行期间或喷头冷却到 60°C (140°F) 以下前，请勿触摸喷头。在操作期间或操作之后，只要喷头尚未冷却，接触喷头就可能导致人员受伤。

警告 使用个人防护装备。请使用诸如耐高温手套和安全防护眼镜等防护装备， 以免人员受伤。

警告 不要弯曲打印平台板，使物件指向您自己和他人。如物件从打印平台板上飞落，可能会造成人员受伤。

警告 使用手动工具从打印平台上移除模型时，请注意您的身体位置。从打印平台上移除模型时，突发性工具打滑和身体位置不当可能导致人员受伤。

警告 请勿摔落打印平台板支架。钢化玻璃板可能断裂并造成人员受伤。

警告 移动模型时请勿扭曲或硬掰打印平台板支架。钢化玻璃板可能脱离塑料支撑，导致人员受伤。

警告 移除模型时，请勿刮花打印平台。打印平台中的划痕将会导致模型创建错误。

1. 待喷头冷却后，再取出模型。
2. 待模型仍然粘附于平台上时，从打印区域取出可弯曲打印平台板。如需详细说明，请参见第419页

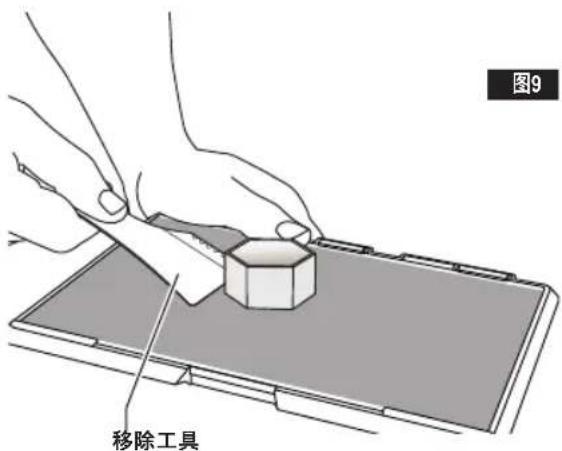

3. 弯曲打印平台板，确保物件没有指向您自己和他人。用拇指按住其后部，同时用其它手指握住把手，如图9所示。该物件将会松动，并且会掉落或可轻易用手拉开。
4. 对于纤薄小巧的物件，只弯曲打印平台板可能无法松动该物件。如有需要，小心使用模型移除工具从打印平台板上移除模型，如图9所示。

图9 移除工具

去除支撑（如有必要）

使用尖嘴钳取出模型内部或难以够到的支撑。

最佳实践

1. 始终使用打印平台。
2. 确保每次打印模型前打印平台板都保持水平。
3. 确保线盘安装正确无误，并可自由旋转。
4. 首次使用 Dremel 3D40 FLEX 时或更换打印线材之后，应使 Dremel 3D40 FLEX 挤出部分线材，直到挤出物质与装入线材颜色一致。
5. 您应该观察确保 Dremel 3D40 FLEX 开始正常打印，这非常重要。在开始阶段，模型打印过程中很有可能会遇到阻碍。但在这个阶段，您也可以轻松取消打印、清理打印平台板并重新开始打印模型。打印期间，请守在 Dremel 3D40 FLEX 附近。
6. 请务必保留 Dremel 3D40 FLEX 的包装，以便未来重新装箱和运输。
7. 确保将打印线盘存放在干燥温和的环境中。建议使用之前勿将打印线盘从密封包装中取出。
8. 小心使用模型移除工具，以免损坏打印平台板或模型。
9. 无论何时，应确保将模型置于打印平台板的中心位置。模型使用最佳方向是至关重要的。确保模型位于打印平台板上，且使用最佳方向进行打印。
10. 对于陡峭的凸出部分（小于 45 度角），建议使用支撑打印。
11. 移除模型之前，请始终先取下打印平台板。
12. 建议低速打磨以免模型熔化。
13. Dremel Digilab 3D 切片软件将显示各模型所需的打印线材长度。将此数值与线盘长度测量仪指示的长度进行比较。

维护

疏通喷头堵塞

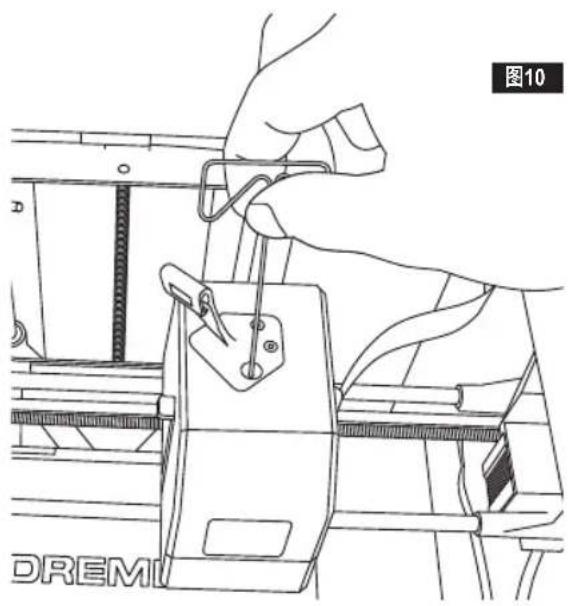

使用通针清理喷头，疏通逐渐累积起来的打印线材。

1. 等待喷头加热升温，将通针插入喷头入口（顶部）。
2. 将堵塞的残渣推下去，并从喷头挤出。

如果 3D40 FLEX 已注册并添加到您的 Dremel3D 配置文件，您就可以直接从触摸屏更新固件。更新固件操作如下：

1. 轻击“工具（Tools）”、“设置（Settings）”、“检查更新（Check for Updates）”。

DREMEL 3D IDEA BUILDER SERVICE NETWORKS CALIBRATE JOG MODE LEVEL TOOLS SETTINGS LANGUAGE DISPLAY Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET GET NEW TOKEN CHECK FOR UPDATES BACK HOME

1. 3D40 FLEX 将检查是否已安装最新的固件，并询问您是否想要更新（如需要）。
2. 选择“接受（Accept）”下载并安装最新固件。

UPDATE FIRMWARE UPDATE AVAILABLE VXX LATER ACCEPT RETRIEVE TOKEN CRED FOR UPDATES BACK HOME

1. 3D40 FLEX 启动并返回到主屏幕（Home Screen）时，固件更新完成。

手动更新固件

如果3D40FLEX未连接到网络，您可以直接从USB闪存驱动器更新固件。

1. 在网页浏览器上访问 www.dremel3d.com/support，下载最新的 3D40 FLEX 固件文件。
2. 将 3D40 FLEX 固件文件添加至已清空、FAT32 格式化的 USB 闪存驱动器内。
3. 使用 ON/OFF 开关以关闭 3D40 FLEX。
4. 将 USB 闪存驱动器插入 USB 端口 A。
5. 3D40 FLEX 开机后，机器应自动检测并安装新固件。
6. 关闭3D40FLEX，移除USB闪存驱动器，然后再开机，以完成更新。

清洁外壳

使用无绒布清洁3D40FLEX的外壳。将外表面上任何可见打印线材都清理干净。

为了避免损坏 Dremel 3D40 FLEX，请勿在 3D40 FLEX 上使用水、化学品或其他清洁剂。

清洁喷头

警告

清除残渣时请格外小心，以免损坏喷头。如果喷头损坏，DREMEL 3D40

FLEX 将无法正常工作，需更换喷头。

警告

DREMEL 3D40 FLEX 运行期间或喷头冷却到 60^ C ( 140^ F) 以下前，请

勿触摸喷头。在操作期间或操作之后，只要喷头尚未冷却，接触喷头就可能导致人员受伤。

使用小尖嘴钳，从喷头拉出任何塑料打印线材。

如果残渣堵死了，则可能需要加热喷头。

清洁触摸屏

使用柔软无绒布擦拭触摸屏。请勿在触摸屏上喷洒清洁剂。

维护与检修

问题原因改正措施
喷头打印偏离中心。Dremel 3D40 FLEX已遗失喷头的精确位置轨迹,无法正确打印。		把喷头送回原始位置,将会重新校准Dremel 3D40 FLEX。取下模型,清理干净打印平台,将喷头送回原始位置,重新开始打印模型。
PLA不能正确挤出或粘附至打印平台。其原因可能是打印平台未调平,与喷头间距不一致。		调平打印平台将会对齐喷头,确保模型质量更佳。取下模型,清理干净打印平台,调平打印平台,重新开始打印模型。
模型开始打印之前,Dremel 3D40 FLEX无响应。	Dremel 3D40 FLEX可能接收到相互矛盾的命令。	关闭电源开关,等待30秒,然后打开电源开关。
清洁期间,支撑物不会断开脱离,导致成品模型质量下降。	部件方位未优化。在文件切片软件中重新调整3D文件的方位,最小化支撑物,或将支撑物置于非关键的表面。
打印结束时就像意大利面一样搅和在一块。	模型某层未能正确粘附,保存模型时采用了接触打印平台的最小表面积,或模型打印时未选择支撑,悬浮于打印平台上方。	使用文件切片软件查看首层高度和位置。必要时使用支撑进行打印。
部件只打印了一半。打印线材耗尽。	打印期间打印线材堵塞。	更换打印线材,继续打印。参见下面的"打印线材无法挤出"。
打印线材无法挤出。喷头堵塞。联系客服。
喷头无法回归原位。联系客服。
在陡峭的凸出部分,塑料层细长稀疏或有磨损。	模型凸出太远或太陡(小于45度角)。使用支撑打印。
3D40 FLEX无法找到Wi-Fi网络。打印机离无线路由器太远。移动3D40 FLEX到靠近路由器的位置。使用以太网连接到网络。
3D40 FLEX无法连接到网络。打印机离无线路由器太远。移动3D40 FLEX到靠近路由器的位置。
	网络密码不正确。重新输入密码,或与您的网络所有人验证核实密码。

开源软件

固件更新

Dremel 建议只要 Dremel 一提供更新，就进行固件更新。Dremel 将在 3D40 FLEX 整个产品生命周期内提供固件更新，帮助您改善性能，享受更多功能。3D40 FLEX 有两种更新方式：(1) 从 www.dremel3d.com 下载更新，使用 USB 存储驱动器安装。(2) 将 3D40 FLEX 连接到互联网，从 3D40 FLEX 触摸屏进行更新。

本 Dremel 产品中使用的开源软件

本产品含有权利持有人授权的软件组件，授权范围包括任何版本的 GNU GPL（General Public License，通用公共许可证）、GNU LGPL（Lesser General Public License，宽通用公共许可证）或要求源代码可用的任何其他开源软件许可证。您可以通过发送书面申请，接收到对应源代码机器可读的完整副本：

Dremel

Attn（收件人）: Open Source Software Officer（开源软件办公室负责人）

P.O Box 081126

Racine, WI USA 53408-1126

申请应包括以下内容：(i) Dremel 产品的名称、(ii) 序列号（如果适用）、(iii) 软件版本（如果适用）、(iv) 您的姓名、(v) 您的公司名称（如果适用）、以及(vi) 您的回邮和电子邮件地址（如果可用）。我们可能会向您象征性地收取一些费用，用于支付物理媒体和发行成本。(i) 从您接收到产品（包含作为您申请主题的软件）之日起三 (3) 年内，或是 (ii) 代码由 GPL 版本 3 授权的情况，只要 Dremel 为该产品提供零备件或客户支持，您都可以发送申请。

关于进一步使用开源软件的免责声明：

对于本设备中包含的开源软件程序，如果这些程序的使用方式并非 DREMEL 预期的执行方式，那么 DREMEL 概不负责。下列许可证定义了责任担保（如果有的话）来自开源软件作者或许可方。我们特此声明，对于改动任何开源软件程序或产品配置导致的缺陷，DREMEL 概不负责。如果开源软件侵犯了第三方知识产权，您无权向 DREMEL 索赔。技术支持（如果有的话）将只会提供给未更改的软件。

DREMEL® 客户有限保修说明

本 DREMEL 产品质保遵循法定/国家具体规范；正常磨损、过载或操作不当造成的损失均不在质保范围之内。

如果产品不符合该质保说明书，请采取以下措施：

1. 请勿将产品退回购买地。
2. 请通过 www.dremel.com 联系客服，了解更多用法说明。

处置

本机器、配件与包装应归类为环保可回收物品。

仅限 EC 认证国家

请勿将电动工具与家用垃圾一起处理！

根据有关“报废电子电气设备指令（Waste Electrical and Electronic Equipment）”的欧洲准则 2012/19/EC 及其在国家法律层面的

实施，不再有用的电动工具必须以环保方式单独回收和处置。

联系 DREMEL

若要了解有关 Dremel 产品系列、支持与热线的更多信息，请访问 www.dremel.com。

博世电动工具(中国)有限公司

中国浙江省杭州市滨江区滨康路567号 邮政编码：310052
