MANUALE UTENTE DigiLab 3D40 Flex DREMEL

17. Motor passo a passo

17. Motor passo a passo

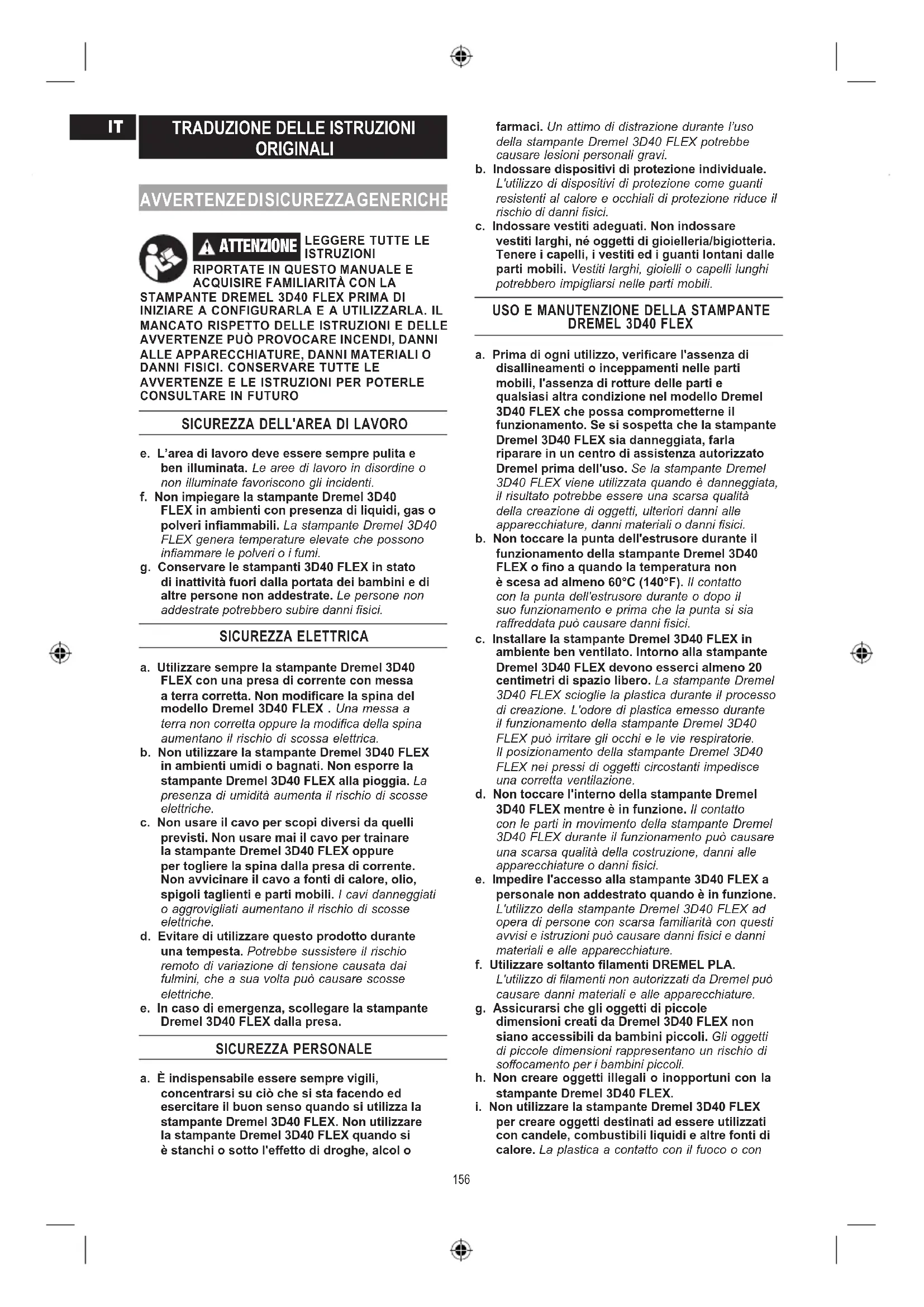

e. L’area di lavoro deve essere sempre pulita e ben illuminata. Le aree di lavoro in disordine o non illuminate favoriscono gli incidenti. f. Non impiegare la stampante Dremel 3D40 FLEX in ambienti con presenza di liquidi, gas o polveri inammabili. La stampante Dremel 3D40 FLEX genera temperature elevate che possono inammare le polveri o i fumi. g. Conservare le stampanti 3D40 FLEX in stato di inattività fuori dalla portata dei bambini e di altre persone non addestrate. Le persone non addestrate potrebbero subire danni sici. SICUREZZA ELETTRICA a. Utilizzare sempre la stampante Dremel 3D40 FLEX con una presa di corrente con messa a terra corretta. Non modicare la spina del modello Dremel 3D40 FLEX . Una messa a terra non corretta oppure la modica della spina aumentano il rischio di scossa elettrica. b. Non utilizzare la stampante Dremel 3D40 FLEX in ambienti umidi o bagnati. Non esporre la stampante Dremel 3D40 FLEX alla pioggia. La presenza di umidità aumenta il rischio di scosse elettriche. c. Non usare il cavo per scopi diversi da quelli previsti. Non usare mai il cavo per trainare la stampante Dremel 3D40 FLEX oppure per togliere la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti mobili. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. d. Evitare di utilizzare questo prodotto durante una tempesta. Potrebbe sussistere il rischio remoto di variazione di tensione causata dai fulmini, che a sua volta può causare scosse elettriche. e. In caso di emergenza, scollegare la stampante Dremel 3D40 FLEX dalla presa. SICUREZZA PERSONALE a. È indispensabile essere sempre vigili, concentrarsi su ciò che si sta facendo ed esercitare il buon senso quando si utilizza la stampante Dremel 3D40 FLEX. Non utilizzare la stampante Dremel 3D40 FLEX quando si è stanchi o sotto l'e󰀨etto di droghe, alcol o farmaci. Un attimo di distrazione durante l’uso della stampante Dremel 3D40 FLEX potrebbe causare lesioni personali gravi. b. Indossare dispositivi di protezione individuale. L'utilizzo di dispositivi di protezione come guanti resistenti al calore e occhiali di protezione riduce il rischio di danni sici. c. Indossare vestiti adeguati. Non indossare vestiti larghi, né oggetti di gioielleria/bigiotteria. Tenere i capelli, i vestiti ed i guanti lontani dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi nelle parti mobili.

USO E MANUTENZIONE DELLA STAMPANTE

a. Prima di ogni utilizzo, vericare l'assenza di disallineamenti o inceppamenti nelle parti mobili, l'assenza di rotture delle parti e qualsiasi altra condizione nel modello Dremel 3D40 FLEX che possa comprometterne il funzionamento. Se si sospetta che la stampante Dremel 3D40 FLEX sia danneggiata, farla riparare in un centro di assistenza autorizzato Dremel prima dell'uso. Se la stampante Dremel 3D40 FLEX viene utilizzata quando è danneggiata, il risultato potrebbe essere una scarsa qualità della creazione di oggetti, ulteriori danni alle apparecchiature, danni materiali o danni sici. b. Non toccare la punta dell'estrusore durante il funzionamento della stampante Dremel 3D40 FLEX o no a quando la temperatura non è scesa ad almeno 60°C (140°F). Il contatto con la punta dell'estrusore durante o dopo il suo funzionamento e prima che la punta si sia rareddata può causare danni sici. c. Installare la stampante Dremel 3D40 FLEX in ambiente ben ventilato. Intorno alla stampante Dremel 3D40 FLEX devono esserci almeno 20 centimetri di spazio libero. La stampante Dremel 3D40 FLEX scioglie la plastica durante il processo di creazione. L'odore di plastica emesso durante il funzionamento della stampante Dremel 3D40 FLEX può irritare gli occhi e le vie respiratorie. Il posizionamento della stampante Dremel 3D40 FLEX nei pressi di oggetti circostanti impedisce una corretta ventilazione. d. Non toccare l'interno della stampante Dremel 3D40 FLEX mentre è in funzione. Il contatto con le parti in movimento della stampante Dremel 3D40 FLEX durante il funzionamento può causare una scarsa qualità della costruzione, danni alle apparecchiature o danni sici. e. Impedire l'accesso alla stampante 3D40 FLEX a personale non addestrato quando è in funzione. L'utilizzo della stampante Dremel 3D40 FLEX ad opera di persone con scarsa familiarità con questi avvisi e istruzioni può causare danni sici e danni materiali e alle apparecchiature. f. Utilizzare soltanto lamenti DREMEL PLA. L'utilizzo di lamenti non autorizzati da Dremel può causare danni materiali e alle apparecchiature. g. Assicurarsi che gli oggetti di piccole dimensioni creati da Dremel 3D40 FLEX non siano accessibili da bambini piccoli. Gli oggetti di piccole dimensioni rappresentano un rischio di soocamento per i bambini piccoli. h. Non creare oggetti illegali o inopportuni con la stampante Dremel 3D40 FLEX.

i. Non utilizzare la stampante Dremel 3D40 FLEX

per creare oggetti destinati ad essere utilizzati con candele, combustibili liquidi e altre fonti di calore. La plastica a contatto con il fuoco o con

altre fonti di calore si può sciogliere. Un tale utilizzo degli oggetti creati da Dremel 3D40 FLEX può provocare incendi, danni materiali e danni sici. j. Non utilizzare la stampante Dremel 3D40 FLEX per creare oggetti destinati ad applicazioni alimentari o delle bevande, come la preparazione, la decorazione, la conservazione o il consumo. Un tale utilizzo degli oggetti creati dalla stampante Dremel 3D40 FLEX può provocare malattie o danni sici. k. Non utilizzare la stampante Dremel 3D40 FLEX per creare oggetti destinati ad essere utilizzati con componenti elettrici o alloggiamenti per componenti elettrici. La plastica PLA non è adatta per applicazioni elettriche. Un tale utilizzo degli oggetti creati da Dremel 3D40 FLEX può provocare danni materiali e danni sici. l. Non mettere gli oggetti di plastica dentro o vicino alla bocca. La plastica PLA non è adatta per la preparazione di cibi o bevande né per gli utensili da cucina. Un tale utilizzo degli oggetti creati dalla stampante Dremel 3D40 FLEX può provocare malattie o danni sici. m. Non utilizzare la stampante Dremel 3D40 FLEX per creare oggetti destinati a depositi chimici. La plastica PLA non è adatta per i depositi chimici. Un tale utilizzo degli oggetti creati da Dremel 3D40 FLEX può provocare danni materiali e danni sici. n. Non modicare la stampante Dremel 3D40 FLEX e non modicare le impostazioni di fabbrica. Le modiche possono provocare danni materiali e alle apparecchiature, oltre a danni sici. o. Non esporre la stampante Dremel 3D40 FLEX a temperature superiori a 70°C (158°F). La stampante Dremel 3D40 FLEX potrebbe subire dei danni. La stampante Dremel 3D40 FLEX è destinata all'utilizzo a temperature tra 16 e 29°C (60 - 85° F). p. Non spostare e non urtare la stampante Dremel 3D40 FLEX e l'estrusore durante il funzionamento. La creazione degli oggetti potrebbe risentirne. q. Non cambiare la bobina di lamento a meno che il processo di creazione non sia completato, interrotto o messo in pausa. Il cambio lamento durante la creazione annullerebbe l'oggetto e potrebbe danneggiare l'estrusore. r. Non estrarre il lamento se non richiesto dal touchscreen. Tale operazione potrebbe danneggiare l'estrusore. s. Prestare la massima attenzione a non danneggiare la punta dell'estrusore durante la rimozione dei residui. La stampante Dremel 3D40 FLEX non funziona correttamente se la punta dell'estrusore è danneggiata e deve essere sostituita. t. Prima di creare qualsiasi oggetto, assicurarsi che il piano di creazione sia coperto con il nastro apposito specicato da Dremel. L'utilizzo di un nastro per stampante 3D inadeguato può danneggiare le apparecchiature e causare una qualità scarsa dell'oggetto creato. u. Prestare attenzione alla propria posizione quando si utilizzano utensili manuali per rimuovere oggetti dal piano di creazione. Se l'utensile scivola improvvisamente o se si assume una posizione inadeguata mentre si rimuove l'oggetto dal piano di creazione, si potrebbero subire danni sici.

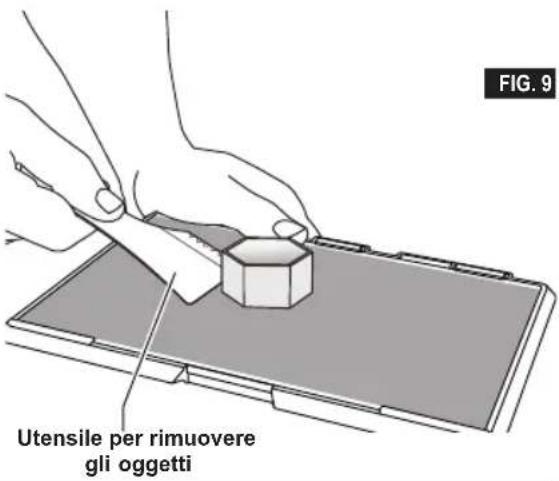

v. Evitare di gra󰀩are il piano di creazione durante

la rimozione degli oggetti. Gra sul piano di creazione potrebbero causare una creazione dell'oggetto inadeguata. 156farmaci. Un attimo di distrazione durante l’uso della stampante Dremel 3D40 FLEX potrebbe causare lesioni personali gravi. b. Indossare dispositivi di protezione individuale. L'utilizzo di dispositivi di protezione come guanti resistenti al calore e occhiali di protezione riduce il rischio di danni sici. c. Indossare vestiti adeguati. Non indossare vestiti larghi, né oggetti di gioielleria/bigiotteria. Tenere i capelli, i vestiti ed i guanti lontani dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi nelle parti mobili.

USO E MANUTENZIONE DELLA STAMPANTE

a. Prima di ogni utilizzo, vericare l'assenza di disallineamenti o inceppamenti nelle parti mobili, l'assenza di rotture delle parti e qualsiasi altra condizione nel modello Dremel 3D40 FLEX che possa comprometterne il funzionamento. Se si sospetta che la stampante Dremel 3D40 FLEX sia danneggiata, farla riparare in un centro di assistenza autorizzato Dremel prima dell'uso. Se la stampante Dremel 3D40 FLEX viene utilizzata quando è danneggiata, il risultato potrebbe essere una scarsa qualità della creazione di oggetti, ulteriori danni alle apparecchiature, danni materiali o danni sici. b. Non toccare la punta dell'estrusore durante il funzionamento della stampante Dremel 3D40 FLEX o no a quando la temperatura non è scesa ad almeno 60°C (140°F). Il contatto con la punta dell'estrusore durante o dopo il suo funzionamento e prima che la punta si sia rareddata può causare danni sici. c. Installare la stampante Dremel 3D40 FLEX in ambiente ben ventilato. Intorno alla stampante Dremel 3D40 FLEX devono esserci almeno 20 centimetri di spazio libero. La stampante Dremel 3D40 FLEX scioglie la plastica durante il processo di creazione. L'odore di plastica emesso durante il funzionamento della stampante Dremel 3D40 FLEX può irritare gli occhi e le vie respiratorie. Il posizionamento della stampante Dremel 3D40 FLEX nei pressi di oggetti circostanti impedisce una corretta ventilazione. d. Non toccare l'interno della stampante Dremel 3D40 FLEX mentre è in funzione. Il contatto con le parti in movimento della stampante Dremel 3D40 FLEX durante il funzionamento può causare una scarsa qualità della costruzione, danni alle apparecchiature o danni sici. e. Impedire l'accesso alla stampante 3D40 FLEX a personale non addestrato quando è in funzione. L'utilizzo della stampante Dremel 3D40 FLEX ad opera di persone con scarsa familiarità con questi avvisi e istruzioni può causare danni sici e danni materiali e alle apparecchiature. f. Utilizzare soltanto lamenti DREMEL PLA. L'utilizzo di lamenti non autorizzati da Dremel può causare danni materiali e alle apparecchiature. g. Assicurarsi che gli oggetti di piccole dimensioni creati da Dremel 3D40 FLEX non siano accessibili da bambini piccoli. Gli oggetti di piccole dimensioni rappresentano un rischio di soocamento per i bambini piccoli. h. Non creare oggetti illegali o inopportuni con la stampante Dremel 3D40 FLEX.

i. Non utilizzare la stampante Dremel 3D40 FLEX

per creare oggetti destinati ad essere utilizzati con candele, combustibili liquidi e altre fonti di calore. La plastica a contatto con il fuoco o con altre fonti di calore si può sciogliere. Un tale utilizzo degli oggetti creati da Dremel 3D40 FLEX può provocare incendi, danni materiali e danni sici. j. Non utilizzare la stampante Dremel 3D40 FLEX per creare oggetti destinati ad applicazioni alimentari o delle bevande, come la preparazione, la decorazione, la conservazione o il consumo. Un tale utilizzo degli oggetti creati dalla stampante Dremel 3D40 FLEX può provocare malattie o danni sici. k. Non utilizzare la stampante Dremel 3D40 FLEX per creare oggetti destinati ad essere utilizzati con componenti elettrici o alloggiamenti per componenti elettrici. La plastica PLA non è adatta per applicazioni elettriche. Un tale utilizzo degli oggetti creati da Dremel 3D40 FLEX può provocare danni materiali e danni sici. l. Non mettere gli oggetti di plastica dentro o vicino alla bocca. La plastica PLA non è adatta per la preparazione di cibi o bevande né per gli utensili da cucina. Un tale utilizzo degli oggetti creati dalla stampante Dremel 3D40 FLEX può provocare malattie o danni sici. m. Non utilizzare la stampante Dremel 3D40 FLEX per creare oggetti destinati a depositi chimici. La plastica PLA non è adatta per i depositi chimici. Un tale utilizzo degli oggetti creati da Dremel 3D40 FLEX può provocare danni materiali e danni sici. n. Non modicare la stampante Dremel 3D40 FLEX e non modicare le impostazioni di fabbrica. Le modiche possono provocare danni materiali e alle apparecchiature, oltre a danni sici. o. Non esporre la stampante Dremel 3D40 FLEX a temperature superiori a 70°C (158°F). La stampante Dremel 3D40 FLEX potrebbe subire dei danni. La stampante Dremel 3D40 FLEX è destinata all'utilizzo a temperature tra 16 e 29°C (60 - 85° F). p. Non spostare e non urtare la stampante Dremel 3D40 FLEX e l'estrusore durante il funzionamento. La creazione degli oggetti potrebbe risentirne. q. Non cambiare la bobina di lamento a meno che il processo di creazione non sia completato, interrotto o messo in pausa. Il cambio lamento durante la creazione annullerebbe l'oggetto e potrebbe danneggiare l'estrusore. r. Non estrarre il lamento se non richiesto dal touchscreen. Tale operazione potrebbe danneggiare l'estrusore. s. Prestare la massima attenzione a non danneggiare la punta dell'estrusore durante la rimozione dei residui. La stampante Dremel 3D40 FLEX non funziona correttamente se la punta dell'estrusore è danneggiata e deve essere sostituita. t. Prima di creare qualsiasi oggetto, assicurarsi che il piano di creazione sia coperto con il nastro apposito specicato da Dremel. L'utilizzo di un nastro per stampante 3D inadeguato può danneggiare le apparecchiature e causare una qualità scarsa dell'oggetto creato. u. Prestare attenzione alla propria posizione quando si utilizzano utensili manuali per rimuovere oggetti dal piano di creazione. Se l'utensile scivola improvvisamente o se si assume una posizione inadeguata mentre si rimuove l'oggetto dal piano di creazione, si potrebbero subire danni sici.

v. Evitare di gra󰀩are il piano di creazione durante

la rimozione degli oggetti. Gra sul piano di creazione potrebbero causare una creazione dell'oggetto inadeguata. w. Non far cadere il piano di creazione. La lastra in vetro temperato potrebbe rompersi e causare danni personali.

x. Non rimuovere la lastra in vetro temperato

dal supporto in plastica. Il contatto con il bordo della lastra in vetro temperato può causare danni personali. y. Non storcere o piegare il piano di creazione durante la rimozione degli oggetti. La lastra in vetro temperato potrebbe separarsi dal supporto in plastica e causare danni personali. z. Dremel non è responsabile per l'integrità strutturale o l'utilità di oggetti creati con la stampante Dremel 3D40 FLEX. Modelli strutturali creati da designer inesperti possono provocare danni materiali e danni sici. MANUTENZIONE a. Scollegare sempre la stampante Dremel 3D40 FLEX dall'alimentazione prima di svolgere qualsiasi procedura di manutenzione. Il mancato rispetto di questa avvertenza potrebbe causare danni sici e alle apparecchiature. b. Fare in modo che la stampante Dremel 3D40 FLEX venga riparata soltanto da centri di assistenza autorizzati Dremel e soltanto con parti di ricambio Dremel. Tale condizione garantisce il corretto funzionamento e la sicurezza della stampante Dremel 3D40 FLEX. c. Utilizzare soltanto materiali e componenti Dremel approvati. L'utilizzo di materiali per l'oggetto o di oggetti 3D che non siano materiali approvati Dremel

per il consumatore ............186 157SIMBOLI ADOTTATI Simbolo Nome Spiegazione

ATTENZIONE Simbolo di avviso Indica all'utente i messaggi di avviso Simbolo di lettura del manuale Indica all'utente di leggere il manuale

Hertz Frequenza, cicli al secondo

Posizione O󰀨 Corrente alternata Tipo o caratteristica della corrente Simbolo di rischio superci calde Il contatto può causare ustioni. Far ra󰀨reddare prima di intervenire. I magneti di supporto del piano di creazione generano un campo che potrebbe compromettere il funzionamento dei pacemaker. CONFORMITÀ FCC L'apparecchio è stato testato e dichiarato conforme ai limiti previsti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Tali limiti servono ad o󰀨rire una protezione ragionevole da interferenze dannose in installazioni residenziali. L'apparecchio genera, usa e può emettere frequenze radio e, se non viene installato e usato ai sensi delle istruzioni, potrebbe causare interferenze con le comunicazioni radio. Non esiste tuttavia alcuna garanzia che in particolari installazioni non avvengano interferenze. Se l'apparecchio causa interferenze dannose con la ricezione del segnale radio o televisivo, individuabili spegnendo e riaccendendo l'apparecchio, l'utente è esortato a tentare di risolvere l'interferenza in uno dei seguenti modi:

• Riorientare o riposizionare l'antenna di ricezione.

• Aumentare la distanza tra l'apparecchio e il ricevitore.

• Collegare l'apparecchio all'uscita di un circuito diverso da quello a cui è collegato.

• Rivolgersi al rivenditore o a un tecnico qualicato per richiedere assistenza. Le modiche e le variazioni non espressamente approvate dal produttore o dal titolare dell'apparecchiatura possono invalidare il diritto all'utilizzo dell'apparecchiatura ai sensi del regolamento della Commissione federale delle comunicazioni.

INFORMAZIONI SULLA PROPRIETÀ

INTELLETTUALE La stampante Dremel 3D40 FLEX serve per la stampa di oggetti in 3D dai le digitali che l'utente crea, possiede o ha il diritto di stampare con Dremel 3D40 FLEX. Quando si creano oggetti con la stampante Dremel 3D40 FLEX, l'utente è tenuto a vericare che non vengano violati i diritti di proprietà intellettuale di terzi né qualsiasi legge o regolamento applicabile, ad esempio le leggi sulla proprietà intellettuale. La stampante Dremel 3D40 FLEX non può essere utilizzata per creare oggetti protetti dai diritti di proprietà intellettuale di terzi senza il loro consenso. L'utilizzo della stampante Dremel 3D40 FLEX per una delle seguenti attività richiede l'autorizzazione di terzi: creazione di un duplicato o di una copia (completa o parziale) di un oggetto non creato dall'utente; creazione di un oggetto da un le digitale non di proprietà dell'utente o creazione di un oggetto dalla scansione di un oggetto sico non creato dall'utente. Procurarsi tali autorizzazioni è compito dell'utente. In alcuni casi potrebbe risultare impossibile ottenere l'autorizzazione. Laddove tale autorizzazione non venga ottenuta, non è consentito stampare l'oggetto in 3D, e se lo si stampa lo si fa a proprio rischio e pericolo. Non è consentito modicare, decodicare, decompilare o disassemblare la stampante Dremel 3D40 FLEX, il suo software o il suo rmware, salvo nella misura prevista dalla legge vigente. L'utilizzo della stampante Dremel 3D40 FLEX in modo diverso da quello descritto e consigliato nelle presenti istruzioni operative/di sicurezza avviene a rischio e pericolo dell'utente. L'utilizzo della stampante Dremel 3D40 FLEX per creare oggetti che violano i diritti di proprietà intellettuale di terzi può essere perseguito civilmente o penalmente ed essere soggetto a sanzioni e l'utente potrebbe essere punito con sanzioni pecuniarie, ammende o detenzione.

DESCRIZIONE DEL FUNZIONAMENTO

E SPECIFICHE CREAZIONE Estrusore: Estrusione singola Temperatura dell'estrusore: Fino a 230°C (397°F) Interfaccia di funzionamento: touchscreen a colori IPS da 3,5” Volume massimo di creazione: 10” x 6” x 6,7” (255mm x 155mm x 170mm) Spessore dello strato: 50 micron | 0,5 mm Colori dei lamenti: vedere su Dremel3D.com i colori disponibili Memoria interna: 4GB Memoria esterna: Unità ash USB

Peso (senza rocchetto): 16 kg (35lbs) Dimensioni: 20,25” x 16” x 15,9” (515mm x 406mm x 394mm) FILAMENTO (FILAMENT) Compatibile SOLTANTO con lamenti Dremel da 1,75 mm

CONSERVAZIONE DEL FILAMENTO

Tutti i polimeri si degradano nel corso del tempo. Non estrarre il lamento dalla confezione nché non è necessario. Il lamento deve essere conservato a temperatura ambiente: 16-29°C (60-85° F) e il luogo secco. SOFTWARE La stampante Dremel 3D40 FLEX viene fornita in dotazione con il software Dremel Digilab 3D per Windows e Mac OSX. Questa applicazione converte i le digitali in 3D in le per la stampa.

• Memoria: 3 GB di RAM (sono consigliabili almeno 4 GB)

• Spazio su disco: circa 2 GB di spazio libero su disco per l'installazione

• Scheda graca: almeno 1.024 MB di RAM GDDR. Scheda graca che supporti Microsoft Direct3D

Temperatura ambiente: 16-29°C (60-85°F) Area di lavoro in piano Ambiente di lavoro asciutto 16” (406mm) 20.25” (515mm) 15.5” (394mm) 8” (203mm) 8” (203mm)8” (203mm) 14” (356mm) PARETE 158Dremel 3D40 FLEX, l'utente è tenuto a vericare che non vengano violati i diritti di proprietà intellettuale di terzi né qualsiasi legge o regolamento applicabile, ad esempio le leggi sulla proprietà intellettuale. La stampante Dremel 3D40 FLEX non può essere utilizzata per creare oggetti protetti dai diritti di proprietà intellettuale di terzi senza il loro consenso. L'utilizzo della stampante Dremel 3D40 FLEX per una delle seguenti attività richiede l'autorizzazione di terzi: creazione di un duplicato o di una copia (completa o parziale) di un oggetto non creato dall'utente; creazione di un oggetto da un le digitale non di proprietà dell'utente o creazione di un oggetto dalla scansione di un oggetto sico non creato dall'utente. Procurarsi tali autorizzazioni è compito dell'utente. In alcuni casi potrebbe risultare impossibile ottenere l'autorizzazione. Laddove tale autorizzazione non venga ottenuta, non è consentito stampare l'oggetto in 3D, e se lo si stampa lo si fa a proprio rischio e pericolo. Non è consentito modicare, decodicare, decompilare o disassemblare la stampante Dremel 3D40 FLEX, il suo software o il suo rmware, salvo nella misura prevista dalla legge vigente. L'utilizzo della stampante Dremel 3D40 FLEX in modo diverso da quello descritto e consigliato nelle presenti istruzioni operative/di sicurezza avviene a rischio e pericolo dell'utente. L'utilizzo della stampante Dremel 3D40 FLEX per creare oggetti che violano i diritti di proprietà intellettuale di terzi può essere perseguito civilmente o penalmente ed essere soggetto a sanzioni e l'utente potrebbe essere punito con sanzioni pecuniarie, ammende o detenzione.

DESCRIZIONE DEL FUNZIONAMENTO

E SPECIFICHE CREAZIONE Estrusore: Estrusione singola Temperatura dell'estrusore: Fino a 230°C (397°F) Interfaccia di funzionamento: touchscreen a colori IPS da 3,5” Volume massimo di creazione: 10” x 6” x 6,7” (255mm x 155mm x 170mm) Spessore dello strato: 50 micron | 0,5 mm Colori dei lamenti: vedere su Dremel3D.com i colori disponibili Memoria interna: 4GB Memoria esterna: Unità ash USB

Peso (senza rocchetto): 16 kg (35lbs) Dimensioni: 20,25” x 16” x 15,9” (515mm x 406mm x 394mm) FILAMENTO (FILAMENT) Compatibile SOLTANTO con lamenti Dremel da 1,75 mm

CONSERVAZIONE DEL FILAMENTO

Tutti i polimeri si degradano nel corso del tempo. Non estrarre il lamento dalla confezione nché non è necessario. Il lamento deve essere conservato a temperatura ambiente: 16-29°C (60-85° F) e il luogo secco. SOFTWARE La stampante Dremel 3D40 FLEX viene fornita in dotazione con il software Dremel Digilab 3D per Windows e Mac OSX. Questa applicazione converte i le digitali in 3D in le per la stampa.

• Memoria: 3 GB di RAM (sono consigliabili almeno 4 GB)

• Spazio su disco: circa 2 GB di spazio libero su disco per l'installazione

• Scheda graca: almeno 1.024 MB di RAM GDDR. Scheda graca che supporti Microsoft

Temperatura ambiente: 16-29°C (60-85°F) Area di lavoro in piano Ambiente di lavoro asciutto 16” (406mm)20.25” (515mm) 15.5” (394mm)8” (203mm)8” (203mm)8” (203mm)14” (356mm) PARETE

RISORSE DI 3D40 FLEX

Risorsa Descrizione Posizione Guida all'avvio rapido O󰀨re istruzioni illustrate di come estrarre la stampante 3D40 FLEX dalla confezione e iniziare a creare oggetti. La versione cartacea della Guida all'avvio rapido si trova nel cartone rettangolare del componente. È disponibile anche su www.dremel3d.com Sito Web di Dremel 3D Contiene il software più aggiornato per la stampante 3D40 FLEX, informazioni sul prodotto, assistenza clienti e progetti e modelli 3D da scaricare. www.dremel3d.com Assistenza clienti di Dremel 3D Per l'assistenza clienti, la manutenzione e l'assistenza, rivolgersi a Dremel. www.dremel3d.com Software di Slicing dei le Consente di caricare, modicare e generare le 3D. Installazione da www.dremel3d.com o dalla scheda USB fornita in dotazione con Dremel 3D40 FLEX.

159GLOSSARIO DEI TERMINI

Termine Denizione Piano di creazione essibile La supercie piatta e essibile utilizzata da Dremel 3D40 FLEX per costruire oggetti. Il piano di creazione essibile è composto da un piano in acciaio essibile con maniglie in plastica per piegarlo facilmente. Il piano di creazione essibile è collegato alla stampante tramite il supporto. Supporto del piano di creazione La supercie magnetica piatta usata per tener fermo il piano di creazione essibile. Ha una supercie magnetica, due intagli sul retro e due blocchi mobili davanti per trattenere il piano di creazione essibile. Fermaglio del piano di creazione Fermaglio posto sulla parte anteriore della base del piano di creazione usato per tenerlo fermo. Nastro per stampante 3D Nastro adesivo che migliora la consistenza degli oggetti e li aiuta ad aderire alla supercie del piano di creazione. Volume di creazione Quantità di spazio tridimensionale (3D) che un oggetto occupa quando è nito. La stampante Dremel 3D40 FLEX ha un volume massimo di creazione: questo signica che non è possibile creare oggetti con un volume di creazione superiore senza ridurli o suddividerli in oggetti secondari. Sportello La stampante Dremel 3D40 FLEX ha uno sportello sul pannello frontale. che consente di accedere con facilità al piano di creazione, all'estrusore, al lamento e agli oggetti. Lo sportello è in materiale trasparente, in modo da permettere di controllare lo stato di avanzamento degli oggetti pur mantenendo stabile l'ambiente di creazione. Porta Ethernet Tecnologia di connessione via cavo all'area locale che consente ai dispositivi elettronici di comunicare. Estrusore Gruppo che utilizza dei meccanismi per trascinare il lamento attraverso l'ingresso dell'estrusore, riscaldare il lamento alla temperatura necessaria e spingere il lamento riscaldato fuori dalla punta dell'estrusore. Ventola dell'estrusore Ventola usata per ra󰀨reddare il gruppo esterno dell'estrusore e del motoriduttore. Deettore della ventola dell'estrusore Componente in plastica che dirige l'aria dalla ventola dell'estrusore verso il piano di creazione per il ra󰀨reddamento della creazione attiva. Ingresso dell'estrusore Apertura nella parte superiore dell'estrusore in cui viene inserito il lamento per creare gli oggetti. Leva dell'estrusore Leva a sinistra dell'estrusore utilizzata per allentare la presa del motoriduttore dell'estrusore. Punta dell'estrusore Ugello nella parte inferiore dell'estrusore in cui il lamento riscaldato viene spinto fuori per creare gli oggetti. Filamento Filo di materiale plastico. Tubo di guida del lamento Elemento plastico che guida il lamento dalla bobina del lamento attraverso un passaggio nell'alloggiamento esterno della stampante Dremel 3D40 FLEX. Sensore lamento inceppato Sensore nell'estrusore che mette in pausa la stampante se un lamento non viene estruso correttamente. Sensore lamento esaurito Sensore nell'ingresso dell'estrusore che mette in pausa la stampante se durante la creazione si esaurisce il lamento. Bobina di lamento Elemento cilindrico sul quale è arrotolato un lungo lamento per la conservazione e l'utilizzo continuo. .g, .gcode, .g3drem Formato le per la stampa in 3D compatibile con Dremel 3D40 FLEX. Manopole di livellamento Manopole sotto la base del piano di creazione che servono a creare una distanza corretta tra la punta dell'estrusore e il piano di creazione. Sensore di livellamento Sensore che rileva l'altezza del piano di creazione e ne consente il livellamento corretto. Coperchio La stampante Dremel 3D40 FLEX ha un coperchio girevole in alto, che all'occorrenza consente di accedere con facilità al piano di creazione, all'estrusore, al lamento e agli oggetti. Pinze a becco lungo Utensile di uso comune che serve a prendere gli oggetti di piccole dimensioni e ad a󰀨errare il materiale in eccesso che potrebbe essere troppo caldo da toccare. File .OBJ Formato comune di le digitale utilizzato in molti software per modelli 3D. Il le può essere creato in software 3D di terzi o scaricato da Dremel3D.com. Utensile per rimuovere gli oggetti Utensile che serve a separare gli oggetti dal piano di creazione. PLA. Bioplastica ottenuta da fonti rinnovabili come l'amido di mais. Portabobina Pezzo di plastica a sinistra del piano di creazione all'interno dell'area di formazione di Dremel 3D40 FLEX che serve a tenere una bobina di lamento. Sportello della bobina Sportello removibile che ssa la bobina di lamento sul supporto. Motore passo- passo Motore elettrico CC senza spazzole che serve a guidare i binari e i meccanismi dell'estrusore. File .STL Formato comune di le digitale utilizzato in molti software per modelli 3D. Il le può essere creato in software 3D di terzi o scaricato da Dremel3D.com. Touchscreen Display a colori a soramento. Consente di monitorare Dremel 3D40 FLEX e gli oggetti e al tempo stesso di comandare direttamente Dremel 3D40 FLEX senza bisogno di usare un computer. Unità ash USB Scheda di memoria portatile utilizzata su numerosi dispositivi. WIFI Tecnologia di connessione wireless all'area locale che consente ai dispositivi elettronici di comunicare. Binari dell'asse

Una serie di binari su uno dei lati dell'estrusore che consente a un motore passo-passo di spostare l'estrusore a sinistra o a destra dell'area di creazione. Binari dell'asse

Una serie di binari su uno dei lati dell'area di creazione che consente a un motore passo-passo di spostare l'estrusore davanti o dietro all'area di creazione. Binari dell'asse

Una serie di binari dietro all'area di creazione che consente a un motore passo-passo di sollevare o abbassare il piano di creazione. 160Tubo di guida del lamento Elemento plastico che guida il lamento dalla bobina del lamento attraverso un passaggio nell'alloggiamento esterno della stampante Dremel 3D40 FLEX. Sensore lamento inceppato Sensore nell'estrusore che mette in pausa la stampante se un lamento non viene estruso correttamente. Sensore lamento esaurito Sensore nell'ingresso dell'estrusore che mette in pausa la stampante se durante la creazione si esaurisce il lamento. Bobina di lamento Elemento cilindrico sul quale è arrotolato un lungo lamento per la conservazione e l'utilizzo continuo. .g, .gcode, .g3drem Formato le per la stampa in 3D compatibile con Dremel 3D40 FLEX. Manopole di livellamento Manopole sotto la base del piano di creazione che servono a creare una distanza corretta tra la punta dell'estrusore e il piano di creazione. Sensore di livellamento Sensore che rileva l'altezza del piano di creazione e ne consente il livellamento corretto. Coperchio La stampante Dremel 3D40 FLEX ha un coperchio girevole in alto, che all'occorrenza consente di accedere con facilità al piano di creazione, all'estrusore, al lamento e agli oggetti. Pinze a becco lungo Utensile di uso comune che serve a prendere gli oggetti di piccole dimensioni e ad a󰀨errare il materiale in eccesso che potrebbe essere troppo caldo da toccare. File .OBJ Formato comune di le digitale utilizzato in molti software per modelli 3D. Il le può essere creato in software 3D di terzi o scaricato da Dremel3D.com. Utensile per rimuovere gli oggetti Utensile che serve a separare gli oggetti dal piano di creazione. PLA. Bioplastica ottenuta da fonti rinnovabili come l'amido di mais. Portabobina Pezzo di plastica a sinistra del piano di creazione all'interno dell'area di formazione di Dremel 3D40 FLEX che serve a tenere una bobina di lamento. Sportello della bobina Sportello removibile che ssa la bobina di lamento sul supporto. Motore passo- passo Motore elettrico CC senza spazzole che serve a guidare i binari e i meccanismi dell'estrusore. File .STL Formato comune di le digitale utilizzato in molti software per modelli 3D. Il le può essere creato in software 3D di terzi o scaricato da Dremel3D.com. Touchscreen Display a colori a soramento. Consente di monitorare Dremel 3D40 FLEX e gli oggetti e al tempo stesso di comandare direttamente Dremel 3D40 FLEX senza bisogno di usare un computer. Unità ash USB Scheda di memoria portatile utilizzata su numerosi dispositivi. WIFI Tecnologia di connessione wireless all'area locale che consente ai dispositivi elettronici di comunicare. Binari dell'asse

Una serie di binari su uno dei lati dell'estrusore che consente a un motore passo-passo di spostare l'estrusore a sinistra o a destra dell'area di creazione. Binari dell'asse

Una serie di binari su uno dei lati dell'area di creazione che consente a un motore passo-passo di spostare l'estrusore davanti o dietro all'area di creazione. Binari dell'asse

Una serie di binari dietro all'area di creazione che consente a un motore passo-passo di sollevare o abbassare il piano di creazione.

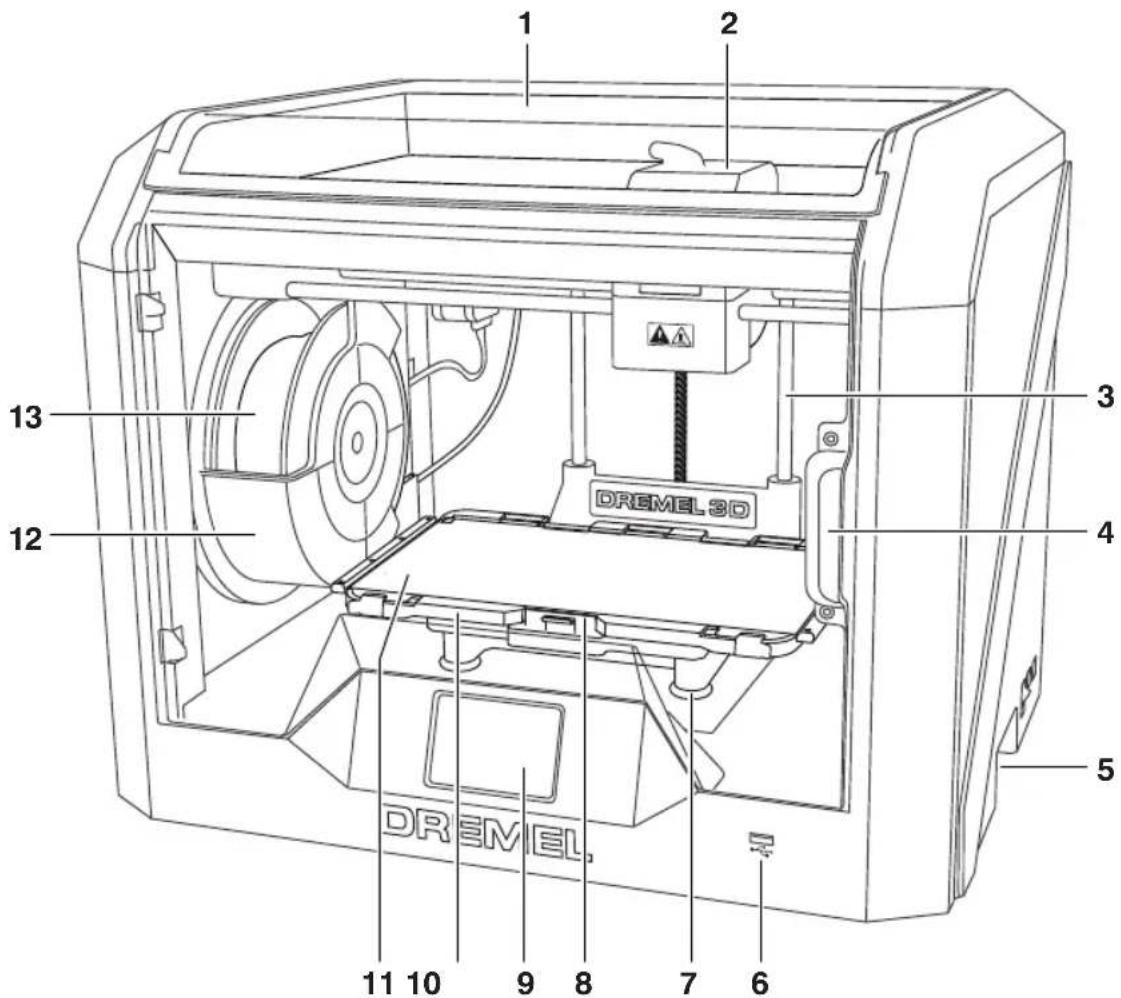

3. Binari dell'asse Z

5. Maniglie di presa

7. Manopole di livellamento

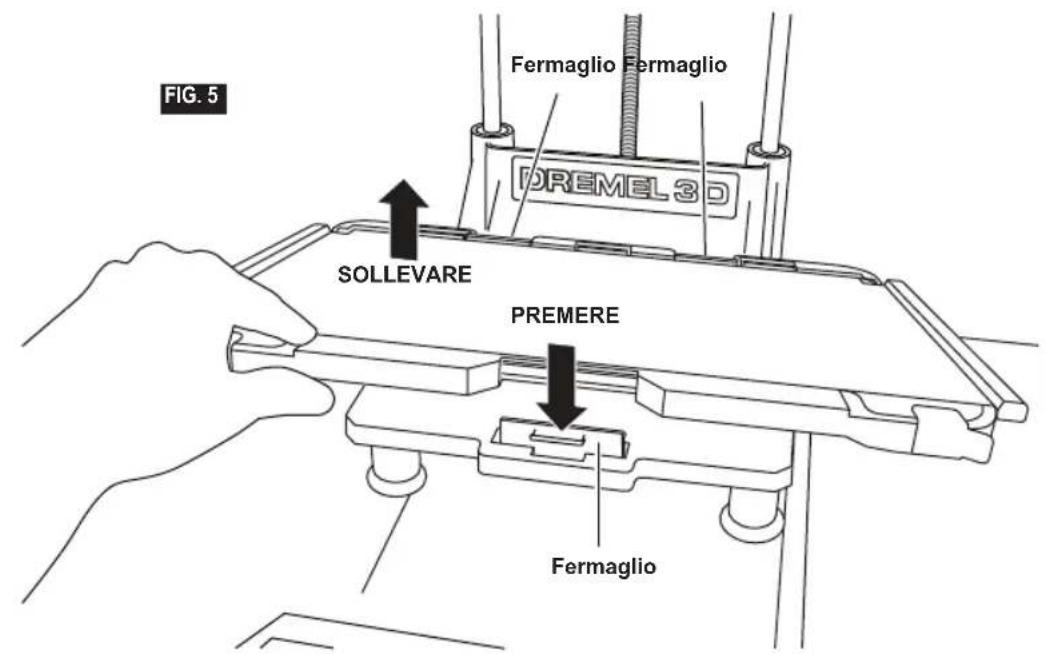

8. Fermaglio del piano di creazione

10. Supporto del piano di creazione

11. Piano di creazione essibile

12. Supporto della bobina di lamento

13. Bobina di lamento

14. Binario dell'asse Y

15. Motore passo-passo

16. Tubo di guida del lamento

17. Leva dell'estrusore

18. Fermaglio di guida del lamento

19. Ingresso dell'estrusore

20. Ventola dell'estrusore

22. Binario dell'asse X

23. Sensore di livellamento

24. Punta dell'estrusore

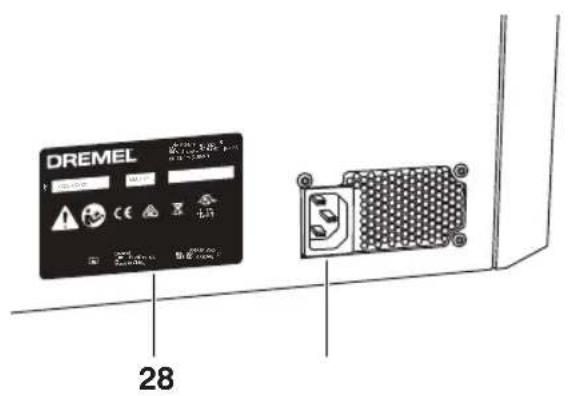

29. Ingresso di alimentazione

3. Binari dell'asse Z

5. Maniglie di presa

7. Manopole di livellamento

8. Fermaglio del piano di creazione

10. Supporto del piano di creazione

11. Piano di creazione essibile

12. Supporto della bobina di lamento

13. Bobina di lamento

14. Binario dell'asse Y

15. Motore passo-passo

16. Tubo di guida del lamento

17. Leva dell'estrusore

18. Fermaglio di guida del lamento

19. Ingresso dell'estrusore

20. Ventola dell'estrusore

22. Binario dell'asse X

23. Sensore di livellamento

24. Punta dell'estrusore

29. Ingresso di alimentazione

163INTRODUZIONE Benvenuti nel mondo di Dremel 3D. La nostra missione è quella di accompagnarvi attraverso il processo di creazione in 3D e condividere le procedure consigliate per realizzare le vostre idee. La creazione in 3D è un processo che richiede esperimenti e tenacia. Per fortuna gli esperti Dremel sono pronti ad aiutarvi con consigli online e assistenza. Con Dremel potete realizzare le vostre idee, costruirle e farle vostre. Per iniziare a utilizzare la stampante 3D40 FLEX, seguire la procedura di congurazione iniziale sul touchscreen.

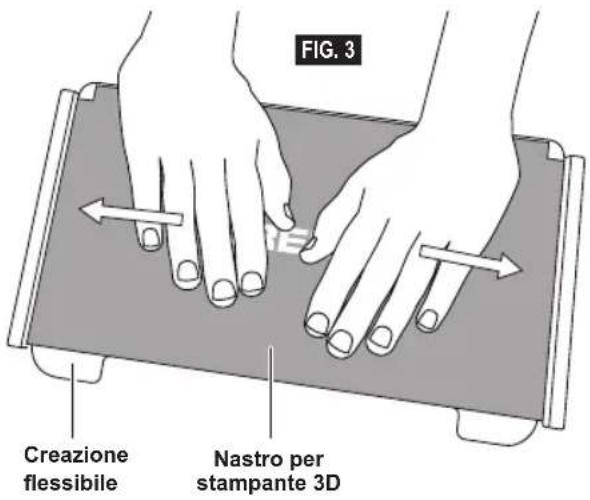

FLEX Dremel 3D40 FLEX Bobina di lamento** Nastro per stampante 3D

• Le quantità possono variare in funzione del kit. *Non conservare in ambienti umidi o caldi. Manuale di istruzioni Cavo di alimentazione Utensile per rimuovere gli oggetti Guida all'avvio rapido Cavo USB Unità ash USB DisostruttorePiano di creazione essibile e Supporto del piano di creazione

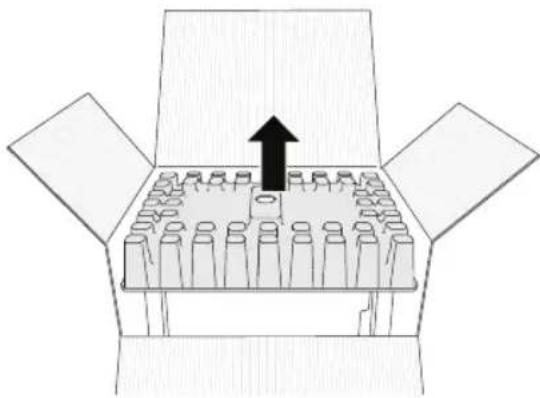

ESTRAZIONE DALLA CONFEZIONE

1. Mettere la confezione sul tavolo, tagliare il nastro e

aprire al confezione.

2. Rimuovere l'inserto superiore.

4. Aprire il coperchio e rimuovere l'inserto superiore.

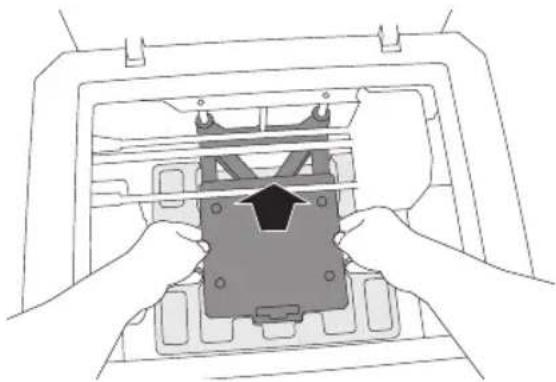

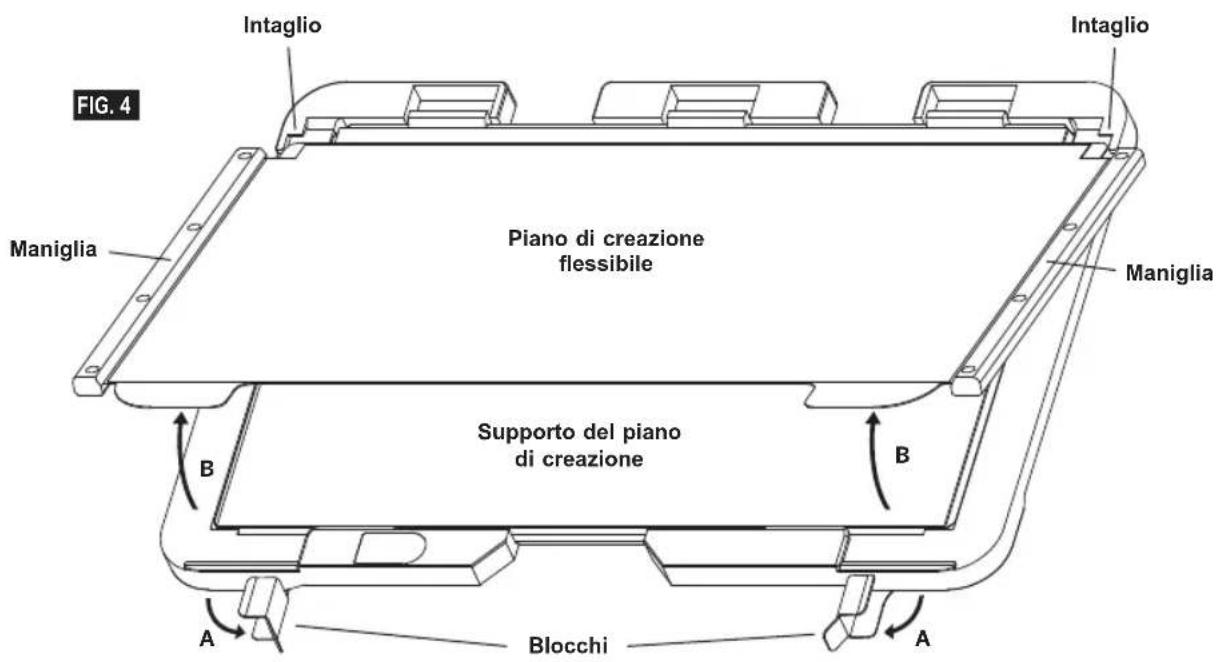

5. Sollevare il piano di creazione tenendolo da

entrambi i lati. 164INTRODUZIONE Benvenuti nel mondo di Dremel 3D. La nostra missione è quella di accompagnarvi attraverso il processo di creazione in 3D e condividere le procedure consigliate per realizzare le vostre idee. La creazione in 3D è un processo che richiede esperimenti e tenacia. Per fortuna gli esperti Dremel sono pronti ad aiutarvi con consigli online e assistenza. Con Dremel potete realizzare le vostre idee, costruirle e farle vostre. Per iniziare a utilizzare la stampante 3D40 FLEX, seguire la procedura di congurazione iniziale sul touchscreen.

• Le quantità possono variare in funzione del kit. *Non conservare in ambienti umidi o caldi. Manuale di istruzioni Cavo di alimentazione Utensile per rimuovere gli oggetti Guida all'avvio rapido Cavo USB Unità ash USB Disostruttore

ESTRAZIONE DALLA CONFEZIONE

1. Mettere la confezione sul tavolo, tagliare il nastro e

aprire al confezione.

2. Rimuovere l'inserto superiore.

4. Aprire il coperchio e rimuovere l'inserto superiore.

5. Sollevare il piano di creazione tenendolo da

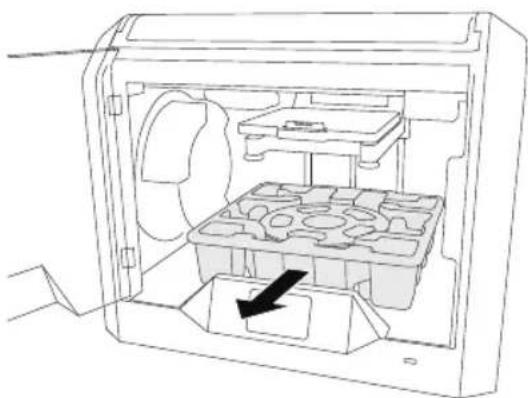

6. Aprire lo sportello e rimuovere l'inserto centrale.

7. Rimuovere l'inserto inferiore.

Consiglio: Conservare la confezione: in futuro potrebbe servire per il trasporto e la conservazione. 165TOUCHSCREEN Utilizzare la stampante Dremel 3D40 FLEX senza un computer è facile grazie al software incorporato e al touchscreen a colori. Prima di iniziare a costruire modelli, si consiglia di acquisire familiarità con la struttura e le voci di menu del touchscreen.

ATTENZIONE QUANDO SI UTILIZZA LA STAMPANTE DREMEL 3D40 FLEX, RISPETTARE TUTTI GLI AVVISI E LE ISTRUZIONI DI SICUREZZA. IL MANCATO RISPETTO DELLE ISTRUZIONI E DELLE AVVERTENZE PUÒ PROVOCARE INCENDI, DANNI ALLE APPARECCHIATURE, DANNI MATERIALI O DANNI FISICI. CREARE (BUILD) Toccare questo pulsante per selezionare un modello in 3D e avviare il processo di creazione. (per istruzioni dettagliate sulla creazione, vedere a pagina 178) MENU CREA (BUILD) Toccare la stampante, l'unità ash USB o la coda di stampa per scegliere la destinazione del le desiderato. MENU MODELLO (MODEL) Toccare per selezionare il modello desiderato oppure usare le frecce per sfogliare le pagine in cerca del modello. DETTAGLI FILE CREARE (BUILD) – Toccare questo pulsante per avviare il processo di creazione. ELIMINARE (DELETE) – Toccare questo pulsante per rimuovere il le del modello dall'unità ash USB o dalla memoria della stampante.

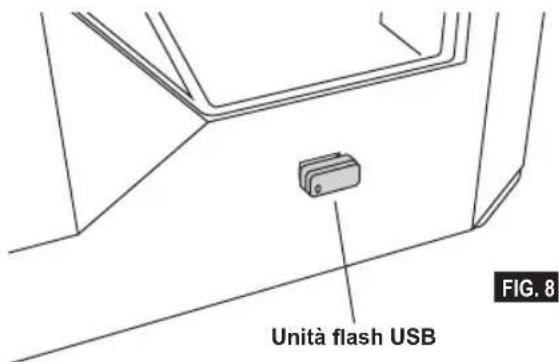

COPIARE SULLA STAMPANTE (COPY TO

PRINTER) – Dall'unità ash USB, toccare questo pulsante per copiare il le del modello nella memoria della stampante.

STATO DELLA CREAZIONE

STOP – Toccare questo pulsante per annullare il processo di creazione in corso. PAUSA/PLAY (PAUSE/PLAY) – Toccare questo pulsante per interrompere o riavviare il processo di creazione in corso. Durante la pausa è possibile accedere al pulsante lamento.

CAMBIA FILAMENTO (CHANGE FILAMENT) –

Toccare questo pulsante per cambiare lamento durante il processo di creazione per aggiungere altri lamenti o cambiare colore. MENU CODA DI STAMPA (PRINT QUEUE) CREA (BUILD) – Toccare questo pulsante per visualizzare i dettagli della creazione successiva. ELIMINA (DELETE) – Toccare questo pulsante per rimuovere la creazione successiva dalla stampa.

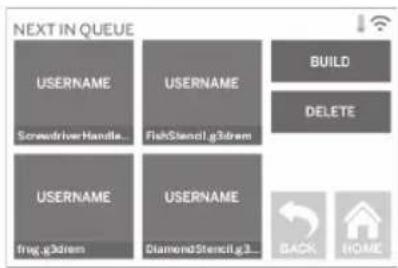

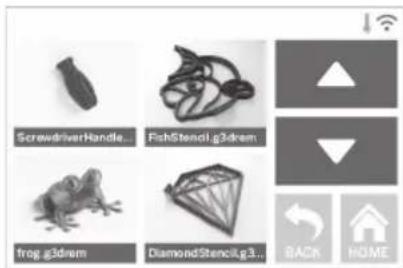

DETTAGLI DEL MODELLO IN CODA DI

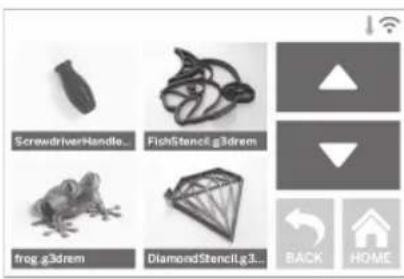

STAMPA CREARE (BUILD) – Toccare questo pulsante per avviare il processo di creazione. ELIMINA (DELETE) – Toccare questo pulsante per rimuovere il le del modello dalla coda. FILAMENTO (FILAMENT) Toccare questo pulsante per avviare il riscaldamento e il processo di caricamento/sostituzione del lamento. (vedere le istruzioni relative al processo di caricamento/sostituzione del lamento a pagina 173) LIVELLAMENTO (LEVEL) Toccare questo pulsante per avviare il processo di livellamento del piano di creazione. (vedere le istruzioni relative al livellamento del piano di creazione a pagina 177) 166TOUCHSCREEN Utilizzare la stampante Dremel 3D40 FLEX senza un computer è facile grazie al software incorporato e al touchscreen a colori. Prima di iniziare a costruire modelli, si consiglia di acquisire familiarità con la struttura e le voci di menu del touchscreen.

ATTENZIONE QUANDO SI UTILIZZA LA STAMPANTE DREMEL 3D40 FLEX, RISPETTARE TUTTI GLI AVVISI E LE ISTRUZIONI DI SICUREZZA. IL MANCATO RISPETTO DELLE ISTRUZIONI E DELLE AVVERTENZE PUÒ PROVOCARE INCENDI, DANNI ALLE APPARECCHIATURE, DANNI MATERIALI O DANNI FISICI. CREARE (BUILD) Toccare questo pulsante per selezionare un modello in 3D e avviare il processo di creazione. (per istruzioni dettagliate sulla creazione, vedere a pagina 178) MENU CREA (BUILD) Toccare la stampante, l'unità ash USB o la coda di stampa per scegliere la destinazione del le desiderato. MENU MODELLO (MODEL) Toccare per selezionare il modello desiderato oppure usare le frecce per sfogliare le pagine in cerca del modello. DETTAGLI FILE CREARE (BUILD) – Toccare questo pulsante per avviare il processo di creazione. ELIMINARE (DELETE) – Toccare questo pulsante per rimuovere il le del modello dall'unità ash USB o dalla memoria della stampante.

COPIARE SULLA STAMPANTE (COPY TO

PRINTER) – Dall'unità ash USB, toccare questo pulsante per copiare il le del modello nella memoria della stampante.

STATO DELLA CREAZIONE

STOP – Toccare questo pulsante per annullare il processo di creazione in corso. PAUSA/PLAY (PAUSE/PLAY) – Toccare questo pulsante per interrompere o riavviare il processo di creazione in corso. Durante la pausa è possibile accedere al pulsante lamento.

CAMBIA FILAMENTO (CHANGE FILAMENT) –

Toccare questo pulsante per cambiare lamento durante il processo di creazione per aggiungere altri lamenti o cambiare colore. MENU CODA DI STAMPA (PRINT QUEUE) CREA (BUILD) – Toccare questo pulsante per visualizzare i dettagli della creazione successiva. ELIMINA (DELETE) – Toccare questo pulsante per rimuovere la creazione successiva dalla stampa.

DETTAGLI DEL MODELLO IN CODA DI

STAMPA CREARE (BUILD) – Toccare questo pulsante per avviare il processo di creazione. ELIMINA (DELETE) – Toccare questo pulsante per rimuovere il le del modello dalla coda. FILAMENTO (FILAMENT) Toccare questo pulsante per avviare il riscaldamento e il processo di caricamento/sostituzione del lamento. (vedere le istruzioni relative al processo di caricamento/sostituzione del lamento a pagina 173) LIVELLAMENTO (LEVEL) Toccare questo pulsante per avviare il processo di livellamento del piano di creazione. (vedere le istruzioni relative al livellamento del piano di creazione a pagina 177) 167STRUMENTI (TOOLS) Toccare questo pulsante per accedere alle seguenti funzioni individuali della stampante e alle impostazioni. ASSISTENZA (SERVICE) Toccare questo pulsante per accedere al menu di assistenza e visualizzare i recapiti dell'assistenza clienti. RETE (NETWORK) Toccare questo pulsante per accedere al menu Rete per collegarsi o scollegarsi dal WiFi e impostare il proxy.

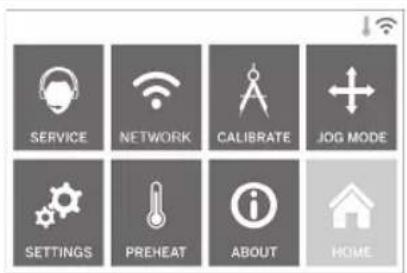

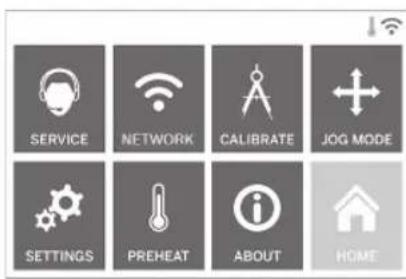

CONNETTERSI AL WIFI (CONNECT WIFI) –

Toccare questo pulsante per collegarsi al WiFi.

SCOLLEGA DAL WIFI (DISCONNECT WIFI) –

Toccare questo pulsante per scollegarsi dal WiFi. IMPOSTARE PROXY (SET PROXY) – Toccare questo pulsante per congurare il proxy manuale.

IMPOSTARE IP STATICO (SET STATIC IP) –

Toccare questo pulsante per congurare l'IP statico. CALIBRARE (CALIBRATE) Toccare questo pulsante per spostare in posizione zero l'estrusore e il piano di creazione. MODALITÀ SBALZO (JOG MODE) Toccare questo pulsante per spostare l'estrusore e il piano di creazione lungo l'asse X, Y e Z. 168STRUMENTI (TOOLS) Toccare questo pulsante per accedere alle seguenti funzioni individuali della stampante e alle impostazioni. ASSISTENZA (SERVICE) Toccare questo pulsante per accedere al menu di assistenza e visualizzare i recapiti dell'assistenza clienti. RETE (NETWORK) Toccare questo pulsante per accedere al menu Rete per collegarsi o scollegarsi dal WiFi e impostare il proxy.

CONNETTERSI AL WIFI (CONNECT WIFI) –

Toccare questo pulsante per collegarsi al WiFi.

SCOLLEGA DAL WIFI (DISCONNECT WIFI) –

Toccare questo pulsante per scollegarsi dal WiFi. IMPOSTARE PROXY (SET PROXY) – Toccare questo pulsante per congurare il proxy manuale.

IMPOSTARE IP STATICO (SET STATIC IP) –

Toccare questo pulsante per congurare l'IP statico. CALIBRARE (CALIBRATE) Toccare questo pulsante per spostare in posizione zero l'estrusore e il piano di creazione. MODALITÀ SBALZO (JOG MODE) Toccare questo pulsante per spostare l'estrusore e il piano di creazione lungo l'asse X, Y e Z. 169DISPLAYLANGUAGEZ-AXISOFFSETSOUNDS DEMO MODE FACTORYRESETCHECKFOR UPDATES BACK HOME IMPOSTAZIONI LINGUA (LANGUAGE) – Toccare questo pulsante per cambiare la lingua del menu. DISPLAY – Toccare questo pulsante per personalizzare i LED o i tasti di scelta rapida del menu.

COMPENSAZIONE ASSE Z (Z-AXIS OFFSET) –

Serve a calibrare l'altezza del piano di creazione durante il montaggio. AUDIO (SOUNDS) – Toccare questo pulsante per attivare/disattivare l'audio della stampante 3D40 FLEX. MODALITÀ DEMO (DEMO MODE) – Toccare questo pulsante per attivare/disattivare la modalità demo.

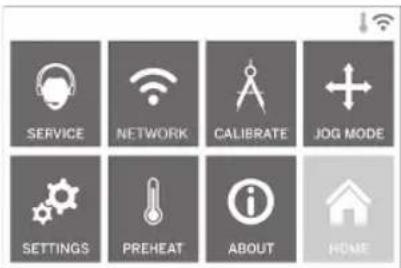

RIPRISTINO IMPOSTAZIONI DI FABBRICA

(FACTORY RESET) – Toccare questo pulsante per rimuovere tutte le informazioni presenti sulla stampante 3D40 FLEX e ripristinare le impostazioni di fabbrica.

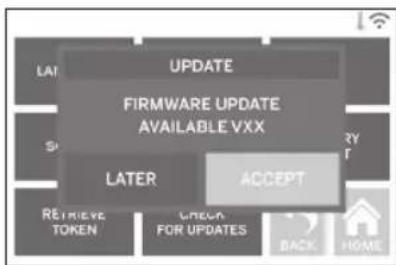

CONTROLLA AGGIORNAMENTI (CHECK FOR

UPDATES) – Toccare questo pulsante per controllare se è disponibile una nuova versione del rmware quando si è connessi al WiFi o a Ethernet. PRERISCALDAMENTO (PREHEAT) Toccare questo pulsante per avviare automaticamente il pre-riscaldamento dell'estrusore per creare oggetti o rimuovere lo sporco in eccesso. ELIMINA (PURGE) – Quando l'estrusore è caldo, toccare questo pulsante per estrudere manualmente il lamento. STOP/START – Toccare questo pulsante per avviare o interrompere il pre-riscaldamento.

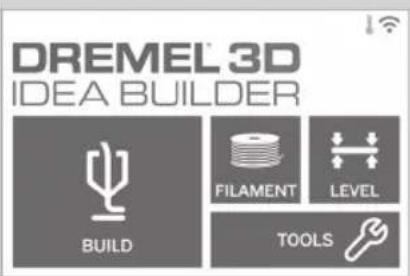

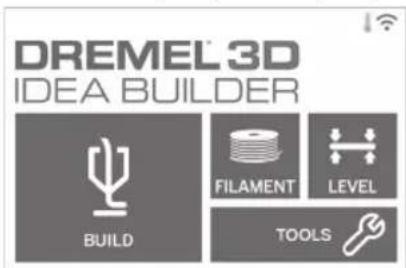

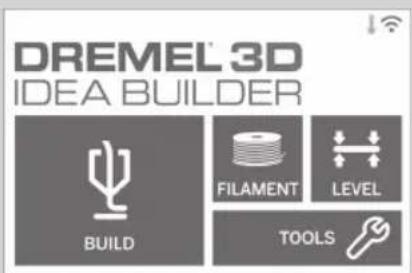

DREMEL 3D40 IDEA BUILDER

FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC: BACKHOME INFO (ABOUT) Toccare questo pulsante per visualizzare le informazioni sulla stampante 3D40 FLEX, ad esempio versione del rmware, contatore utilizzi, stato stampante e indirizzo MAC.

Indicano gli eventuali errori, ad esempio lamento vuoto o sportello aperto.

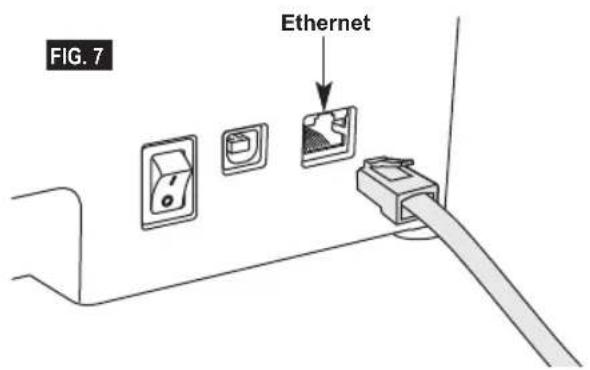

Indica che Ethernet è connesso.

Indica la potenza del segnale WiFi; in caso di connessione, il segnale del WiFi è blu.

Indica che l'estrusore è freddo.

Indica che l'estrusore è caldo.

Indica che l'estrusore è rovente. 170DISPLAYLANGUAGEZ-AXISOFFSETSOUNDSDEMOMODEFACTORYRESETCHECKFOR UPDATESBACKHOME IMPOSTAZIONI LINGUA (LANGUAGE) – Toccare questo pulsante per cambiare la lingua del menu. DISPLAY – Toccare questo pulsante per personalizzare i LED o i tasti di scelta rapida del menu.

COMPENSAZIONE ASSE Z (Z-AXIS OFFSET) –

Serve a calibrare l'altezza del piano di creazione durante il montaggio. AUDIO (SOUNDS) – Toccare questo pulsante per attivare/disattivare l'audio della stampante 3D40 FLEX. MODALITÀ DEMO (DEMO MODE) – Toccare questo pulsante per attivare/disattivare la modalità demo.

RIPRISTINO IMPOSTAZIONI DI FABBRICA

(FACTORY RESET) – Toccare questo pulsante per rimuovere tutte le informazioni presenti sulla stampante 3D40 FLEX e ripristinare le impostazioni di fabbrica.

CONTROLLA AGGIORNAMENTI (CHECK FOR

UPDATES) – Toccare questo pulsante per controllare se è disponibile una nuova versione del rmware quando si è connessi al WiFi o a Ethernet. PRERISCALDAMENTO (PREHEAT) Toccare questo pulsante per avviare automaticamente il pre-riscaldamento dell'estrusore per creare oggetti o rimuovere lo sporco in eccesso. ELIMINA (PURGE) – Quando l'estrusore è caldo, toccare questo pulsante per estrudere manualmente il lamento. STOP/START – Toccare questo pulsante per avviare o interrompere il pre-riscaldamento.

DREMEL 3D40 IDEA BUILDER

FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC: BACK HOME INFO (ABOUT) Toccare questo pulsante per visualizzare le informazioni sulla stampante 3D40 FLEX, ad esempio versione del rmware, contatore utilizzi, stato stampante e indirizzo MAC.

Indicano gli eventuali errori, ad esempio lamento vuoto o sportello aperto.

Indica che Ethernet è connesso.

Indica la potenza del segnale WiFi; in caso di connessione, il segnale del WiFi è blu.

Indica che l'estrusore è freddo.

Indica che l'estrusore è caldo.

Indica che l'estrusore è rovente. 171CONFIGURAZIONE INIZIALE Alla prima accensione della stampante Dremel 3D40 FLEX viene richiesto di eseguire la congurazione iniziale della rete. Terminata la procedura, sarà possibile accedere alle notiche degli aggiornamenti del rmware.

1. Per completare la congurazione iniziale

scegliere "Sì" quando richiesto nella schermata di congurazione iniziale. Se si riuta, è possibile congurare la rete in un secondo momento.

2. Se si sceglie "Sì", la stampante 3D40 FLEX si

collegherà automaticamente a Ethernet o cercherà le reti wireless disponibili.

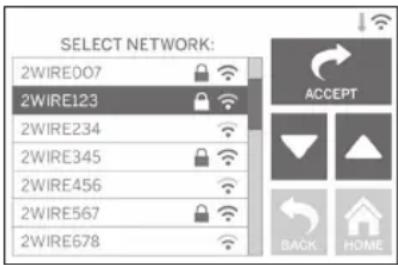

3. Selezionare la rete wireless dal touchscreen. Per

sfogliare l'elenco delle reti wireless disponibili usare le frecce. Quando viene evidenziato il nome della rete wireless, toccare "Accetta".

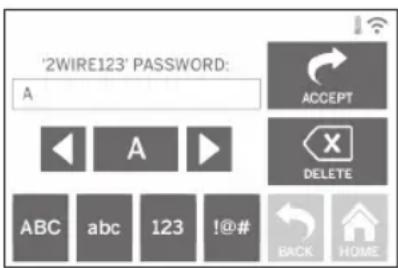

4. Inserire la password della rete wireless e toccare

PREPARAZIONE ALLA CREAZIONE

FLEX, RISPETTARE TUTTI GLI AVVISI E LE ISTRUZIONI DI SICUREZZA. Il mancato rispetto delle istruzioni e delle avvertenze può provocare incendi, danni alle apparecchiature, danni materiali o danni sici.

TEMPERATURA NON È SCESA AD ALMENO 60°C

(140°F). Il contatto con la punta dell'estrusore durante o dopo il suo funzionamento e prima che la punta si sia ra󰀨reddata può causare danni sici.

ATTENZIONE UTILIZZARE SOLTANTO FILAMENTI DREMEL. L'utilizzo di lamenti non autorizzati da Dremel può causare danni materiali e alle apparecchiature.

FILAMENTO. Tale operazione potrebbe danneggiare l'estrusore.

CARICAMENTO/SOSTITUZIONE DEL FILAMENTO

1. Avviare il processo di caricamento/sostituzione

del lamento sorando il pulsante Filamento sul touchscreen. L'estrusore si sposta nell'angolo anteriore destro dell'area di stampa e la punta dell'estrusore inizia a riscaldarsi.

2. Quando l'estrusore smette di muoversi, aprire il

coperchio 3D40 FLEX per agevolare l'accesso all'estrusore.

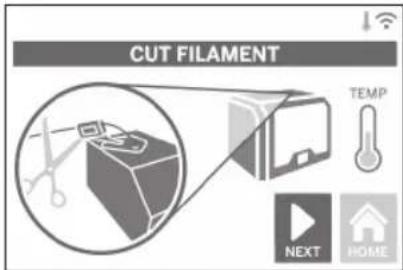

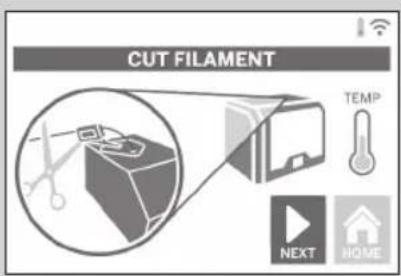

3. Se viene caricato il lamento esistente, tagliarlo

vicino all'ingresso dell'estrusore e toccare il pulsante Avanti (Next) sul touchscreen.

4. Rimuovere lo sportello della bobina girandolo in

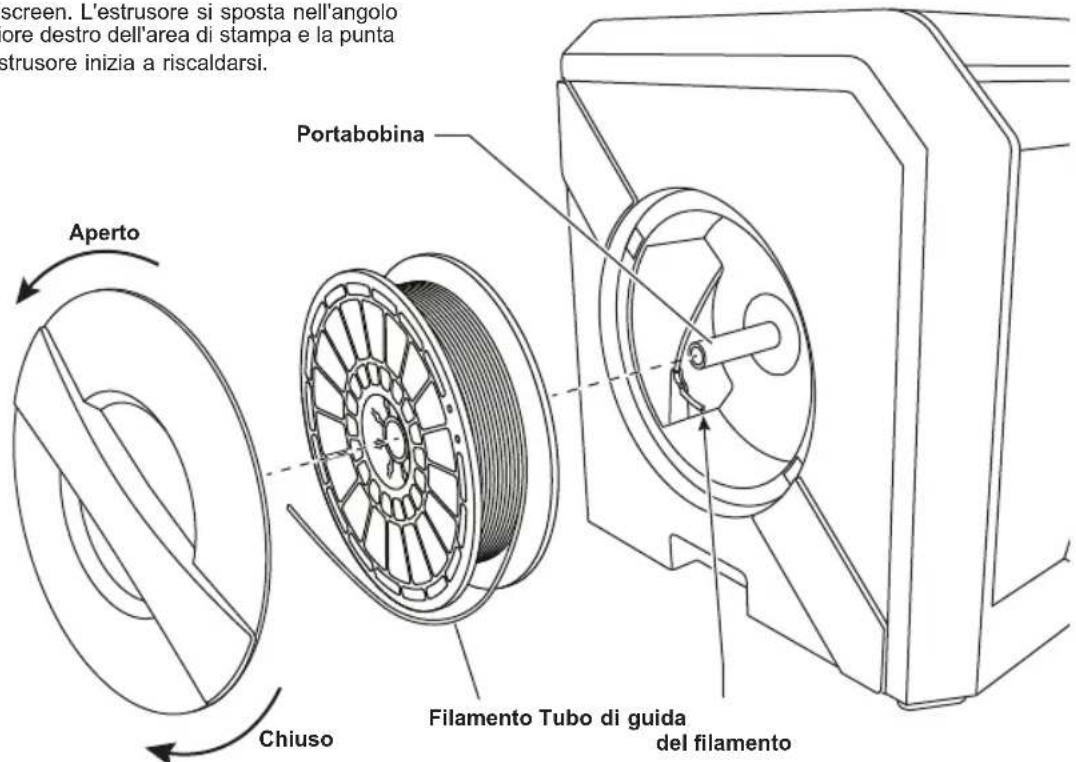

FIG. 1 Aperto Chiuso Filamento Tubo di guida del lamento Portabobina

172PREPARAZIONE ALLA CREAZIONE

FLEX, RISPETTARE TUTTI GLI AVVISI E LE ISTRUZIONI DI SICUREZZA. Il mancato rispetto delle istruzioni e delle avvertenze può provocare incendi, danni alle apparecchiature, danni materiali o danni sici.

TEMPERATURA NON È SCESA AD ALMENO 60°C

(140°F). Il contatto con la punta dell'estrusore durante o dopo il suo funzionamento e prima che la punta si sia ra󰀨reddata può causare danni sici.

ATTENZIONE UTILIZZARE SOLTANTO FILAMENTI DREMEL. L'utilizzo di lamenti non autorizzati da Dremel può causare danni materiali e alle apparecchiature.

FILAMENTO. Tale operazione potrebbe danneggiare l'estrusore.

CARICAMENTO/SOSTITUZIONE DEL FILAMENTO

1. Avviare il processo di caricamento/sostituzione

del lamento sorando il pulsante Filamento sul touchscreen. L'estrusore si sposta nell'angolo anteriore destro dell'area di stampa e la punta dell'estrusore inizia a riscaldarsi.

2. Quando l'estrusore smette di muoversi, aprire il

coperchio 3D40 FLEX per agevolare l'accesso all'estrusore.

3. Se viene caricato il lamento esistente, tagliarlo

vicino all'ingresso dell'estrusore e toccare il pulsante Avanti (Next) sul touchscreen.

4. Rimuovere lo sportello della bobina girandolo in

senso antiorario e rimuovere la bobina esistente, se presente. Vedere la gura 1. FIG. 1 Aperto Chiuso Filamento Tubo di guida del lamento Portabobina 173FIG. 2 Tubo di guida Filamento Guida del lamento Ingresso dell'estrusore

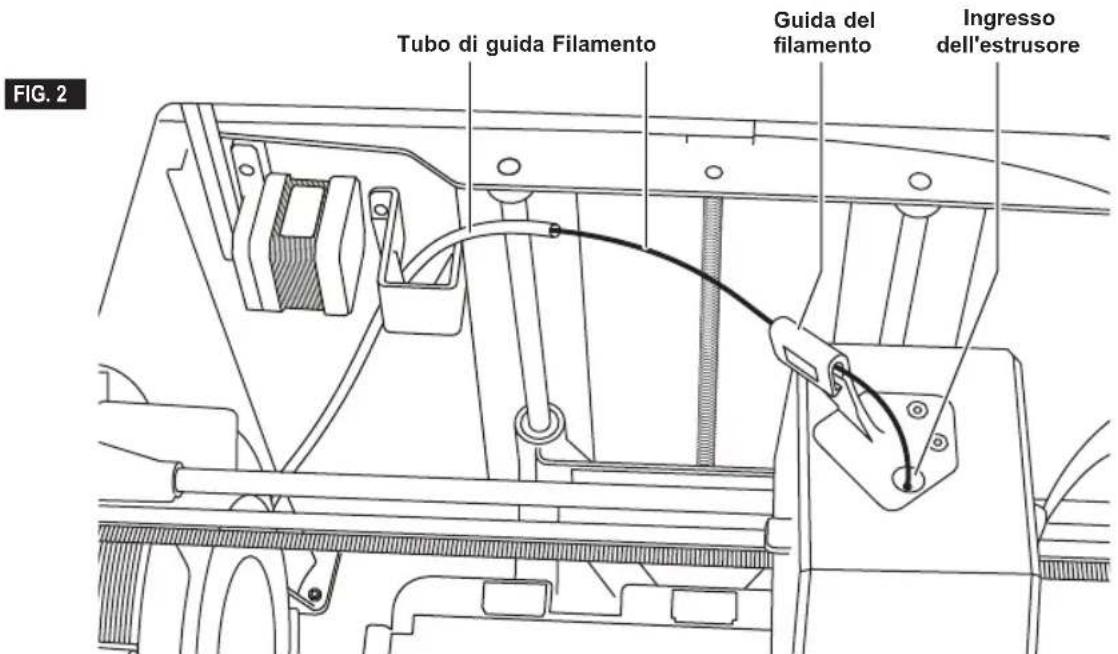

5. Inlare la punta del nuovo lamento attraverso

il tubo di guida, mettere la bobina sul supporto, rimettere lo sportello della bobina allineando le linguette di chiusura e girandole in senso orario. Vedere la gura 1. Toccare il pulsante Avanti (Next) sul touchscreen.

6. Se si sostituisce il lamento, la stampante 3D40

FLEX elimina automaticamente il lamento esistente.

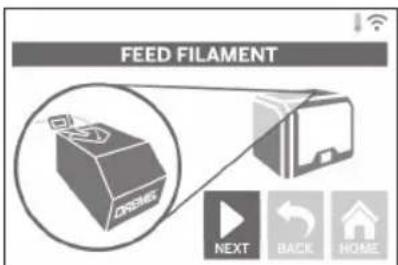

7. Quando compare la schermata Inserisci lamento

(Feed Filament), toccare il pulsante Avanti (Next) sul touchscreen e inlare il lamento proveniente dal tubo della guida nell'ingresso dell'estrusore no a quando l'estrusore non scorre. Vedere la gura 2.

8. Il lamento viene trascinato nell'estrusore e inizia a

uscire dalla punta dell'estrusore caldo. N.B.: la stampante Dremel 3D40 FLEX, prima di uscire dalla fabbrica, è stata testata creando oggetti di prova. È possibile che questi oggetti di prova siano stati realizzati con un lamento di colore diverso rispetto a quello che si sta utilizzando. Pertanto, è possibile che un piccolo quantitativo di lamento rimanga all'interno dell'estrusore.

9. Quando dalla punta dell'estrusore esce un nuovo

lamento, toccare Fine (Done) sul touchscreen per completare il caricamento del lamento, tornare al menu principale e calibrare l'estrusore. Rimuovere con cautela gli eccessi di lamento, senza toccare la punta rovente dell'estrusore. Se necessario, rimuovere con cautela lo sporco dalla punta dell'estrusore con pinze a becco lungo.

DELL'ESTRUSORE È DANNEGGIATA E DEVE

10. Chiudere il coperchio e lo sportello della 3D40

FLEX. CONFIGURAZIONE INIZIALE

PREPARAZIONE DEL PIANO DI CREAZIONE

NON FAR CADERE IL PIANO DI

IL PIANO DI CREAZIONE FLESSIBILE SIA

1. Il piano è composto da due elementi: il piano di

creazione essibile e il supporto. Il supporto del piano di creazione ha una supercie magnetica a cui attaccare il piano di creazione magnetico e ha due intagli sul retro e due blocchi mobili davanti per trattenere gli angoli del piano di creazione essibile.

2. È possibile rimuovere il piano di creazione essibile

ruotando i blocchi mobili verso di sé (A), sollevando il piano di creazione essibile dalle maniglie blu (B) e tirandolo verso di sé (C), gura 3.

3. Il piano di creazione essibile viene fornito in

dotazione con il nastro apposito installato. Per rimuoverlo, sollevarlo dalla linguetta sull'angolo davanti e slarlo lentamente. Per installare un nuovo nastro, rimuovere il rivestimento adesivo dal nastro e appoggiare il nastro sul piano di creazione essibile. Per ottenere i risultati migliori, applicare prima il nastro al centro del piano di creazione essibile e spianarlo verso l'esterno per rimuovere eventuali bolle d'aria. Vedere la gura 4. BBAA FIG. 3 FIG. 4 Creazione essibile Piano di creazione essibile Supporto del piano di creazione Intaglio Blocchi Maniglia Maniglia Intaglio Nastro per stampante 3D 174FIG. 2 Tubo di guida Filamento Guida del lamento Ingresso dell'estrusore

5. Inlare la punta del nuovo lamento attraverso

il tubo di guida, mettere la bobina sul supporto, rimettere lo sportello della bobina allineando le linguette di chiusura e girandole in senso orario. Vedere la gura 1. Toccare il pulsante Avanti (Next) sul touchscreen.

6. Se si sostituisce il lamento, la stampante 3D40

FLEX elimina automaticamente il lamento esistente.

7. Quando compare la schermata Inserisci lamento

(Feed Filament), toccare il pulsante Avanti (Next) sul touchscreen e inlare il lamento proveniente dal tubo della guida nell'ingresso dell'estrusore no a quando l'estrusore non scorre. Vedere la gura 2.

8. Il lamento viene trascinato nell'estrusore e inizia a

uscire dalla punta dell'estrusore caldo. N.B.: la stampante Dremel 3D40 FLEX, prima di uscire dalla fabbrica, è stata testata creando oggetti di prova. È possibile che questi oggetti di prova siano stati realizzati con un lamento di colore diverso rispetto a quello che si sta utilizzando. Pertanto, è possibile che un piccolo quantitativo di lamento rimanga all'interno dell'estrusore.

9. Quando dalla punta dell'estrusore esce un nuovo

lamento, toccare Fine (Done) sul touchscreen per completare il caricamento del lamento, tornare al menu principale e calibrare l'estrusore. Rimuovere con cautela gli eccessi di lamento, senza toccare la punta rovente dell'estrusore. Se necessario, rimuovere con cautela lo sporco dalla punta dell'estrusore con pinze a becco lungo.

DELL'ESTRUSORE È DANNEGGIATA E DEVE

10. Chiudere il coperchio e lo sportello della 3D40

FLEX. CONFIGURAZIONE INIZIALE

PREPARAZIONE DEL PIANO DI CREAZIONE

NON FAR CADERE IL PIANO DI

IL PIANO DI CREAZIONE FLESSIBILE SIA

1. Il piano è composto da due elementi: il piano di

creazione essibile e il supporto. Il supporto del piano di creazione ha una supercie magnetica a cui attaccare il piano di creazione magnetico e ha due intagli sul retro e due blocchi mobili davanti per trattenere gli angoli del piano di creazione essibile.

2. È possibile rimuovere il piano di creazione essibile

ruotando i blocchi mobili verso di sé (A), sollevando il piano di creazione essibile dalle maniglie blu (B) e tirandolo verso di sé (C), gura 3.

3. Il piano di creazione essibile viene fornito in

dotazione con il nastro apposito installato. Per rimuoverlo, sollevarlo dalla linguetta sull'angolo davanti e slarlo lentamente. Per installare un nuovo nastro, rimuovere il rivestimento adesivo dal nastro e appoggiare il nastro sul piano di creazione essibile. Per ottenere i risultati migliori, applicare prima il nastro al centro del piano di creazione essibile e spianarlo verso l'esterno per rimuovere eventuali bolle d'aria. Vedere la gura 4.

FIG. 3 FIG. 4 Creazione essibile Piano di creazione essibile Supporto del piano di creazione Intaglio Blocchi Maniglia Maniglia Intaglio Nastro per stampante 3D 1754. Il piano di creazione essibile può essere installato sul supporto del piano di creazione facendolo scorrere all'indietro da un angolo, in modo che gli angoli del piano di creazione essibile scivolino sotto gli intagli sul retro del piano di creazione essibile. Rilasciare il piano di creazione essibile in modo che aderisca al magnete e chiudere i blocchi per tenerlo fermo. CONSIGLIO: il piano di creazione essibile è molto più facile da rimuovere e da installare se il supporto è già installato nella stampante. In generale, quando il supporto del piano di creazione è installato nella stampante non occorre rimuoverlo: bisogna rimuovere soltanto il piano di creazione essibile.

5. Per rimuovere il supporto del piano di creazione,

stringere il fermaglio sulla parte anteriore del piano di creazione e sollevare il supporto del piano di creazione dalla base. Vedere la gura 7.

6. Installare il supporto del piano di creazione con i

fermagli del piano di creazione. FIG. 5 Fermaglio SOLLEVARE PREMERE Fermaglio Fermaglio

LIVELLAMENTO DEL PIANO DI CREAZIONE

3D40 FLEX O FINO A QUANDO LA TEMPERATURA NON È SCESA A 60°C (140°F). IL CONTATTO CON LA PUNTA DELL'ESTRUSORE DURANTE O DOPO IL SUO FUNZIONAMENTO E PRIMA CHE LA PUNTA SI SIA RAFFREDDATA PUÒ CAUSARE DANNI FISICI. È importante livellare il piano di creazione ogni volta che viene applicato il nastro apposito o che il piano di creazione viene reinstallato, per far sì che il piano di creazione sia debitamente distanziato dalla punta dell'estrusore. Accertarsi che siano state rimosse tutte le eventuali bolle d'aria tra il piano di creazione e il nastro per stampanti 3D. Se il piano di creazione non viene livellato o le bolle d'aria non vengono eliminate, è possibile che gli oggetti non vengano creati correttamente.

1. Controllare di aver applicato il nastro sul piano di

creazione e vericare che non vi siano oggetti. L'applicazione del nastro dopo il livellamento può compromettere l'uniformità dell'oggetto.

2. Toccare Livello (Level) sul touchscreen della

stampante 3D40 FLEX.

3. L'estrusore e il piano di creazione si portano in

posizione per livellare il piano di creazione. La stampante 3D40 FLEX controllerà prima il livello al centro posteriore del piano di creazione. Le due manopole sotto il piano di creazione servono per sollevare e abbassare il piano di creazione a sinistra e a destra. L'estrusore contiene un sensore che rileva se il piano è uniforme; non sono necessari utensili aggiuntivi.

4. Il touchscreen indica se il piano di creazione è

troppo in alto o troppo in basso. Se il piano di creazione è troppo in alto, girare la manopola verso destra no a sentire un segnale acustico con cui il touchscreen indica di esser pronto per vericare che il piano sia uniforme. 1765. Per rimuovere il supporto del piano di creazione, stringere il fermaglio sulla parte anteriore del piano di creazione e sollevare il supporto del piano di creazione dalla base. Vedere la gura 7.

6. Installare il supporto del piano di creazione con i

fermagli del piano di creazione. FIG. 5 Fermaglio SOLLEVARE PREMERE Fermaglio Fermaglio

LIVELLAMENTO DEL PIANO DI CREAZIONE

3D40 FLEX O FINO A QUANDO LA TEMPERATURA NON È SCESA A 60°C (140°F). IL CONTATTO CON LA PUNTA DELL'ESTRUSORE DURANTE O DOPO IL SUO FUNZIONAMENTO E PRIMA CHE LA PUNTA SI SIA RAFFREDDATA PUÒ CAUSARE DANNI FISICI. È importante livellare il piano di creazione ogni volta che viene applicato il nastro apposito o che il piano di creazione viene reinstallato, per far sì che il piano di creazione sia debitamente distanziato dalla punta dell'estrusore. Accertarsi che siano state rimosse tutte le eventuali bolle d'aria tra il piano di creazione e il nastro per stampanti 3D. Se il piano di creazione non viene livellato o le bolle d'aria non vengono eliminate, è possibile che gli oggetti non vengano creati correttamente.

1. Controllare di aver applicato il nastro sul piano di

creazione e vericare che non vi siano oggetti. L'applicazione del nastro dopo il livellamento può compromettere l'uniformità dell'oggetto.

2. Toccare Livello (Level) sul touchscreen della

stampante 3D40 FLEX.

3. L'estrusore e il piano di creazione si portano in

posizione per livellare il piano di creazione. La stampante 3D40 FLEX controllerà prima il livello al centro posteriore del piano di creazione. Le due manopole sotto il piano di creazione servono per sollevare e abbassare il piano di creazione a sinistra e a destra. L'estrusore contiene un sensore che rileva se il piano è uniforme; non sono necessari utensili aggiuntivi.

4. Il touchscreen indica se il piano di creazione è

troppo in alto o troppo in basso. Se il piano di creazione è troppo in alto, girare la manopola verso destra no a sentire un segnale acustico con cui il touchscreen indica di esser pronto per vericare che il piano sia uniforme.

5. Se il piano di creazione è troppo basso, girare la

manopola verso sinistra no a sentire un segnale acustico con cui il touchscreen indica di esser pronto per vericare che il piano sia uniforme.

6. Toccare Verica (Verify) per controllare il livello del

piano. Se servono ulteriori adattamenti, il touchscreen indica la direzione. Se il livello è corretto, l'estrusore passa al punto successivo e il processo di livellamento può essere ripetuto.

7. Ripetere le fasi 4-6 per la seconda posizione.

Quando il piano è ben livellato, l'estrusore passa alla posizione di calibrazione e completa il processo di livellamento.

177COLLEGAMENTO DEL CAVO USB

1. Controllare che l'alimentatore della stampante

3D40 FLEX sia spento.

2. Collegare il cavo USB fornito in dotazione alla

stampante 3D40 FLEX e al computer. Vedere la gura 6.

3. Aprire il software.

4. Accendere la stampante Dremel 3D40 FLEX

tramite l'interruttore per sincronizzare il computer con la stampante Dremel 3D40 FLEX. CONNESSIONE ETHERNET

1. Controllare che l'alimentatore della stampante

3D40 FLEX sia spento.

2. Inserire il cavo Ethernet nella stampante 3D40

l'alimentatore. La connessione Ethernet verrà rilevata automaticamente. Toccare Accetta (Accept) per confermare il collegamento. FIG. 6 FIG. 7 Ethernet USB CREAZIONE

FLEX, RISPETTARE TUTTI GLI AVVISI E LE ISTRUZIONI DI SICUREZZA. Il mancato rispetto delle istruzioni e delle avvertenze può provocare incendi, danni alle apparecchiature, danni materiali o danni sici.

3D40 FLEX MENTRE È IN FUNZIONE. Il contatto con le parti in movimento della stampante Dremel 3D40 FLEX durante il funzionamento può causare una scarsa qualità della costruzione, danni alle apparecchiature o danni sici. N.B.: la stampante Dremel 3D40 FLEX, prima di uscire dalla fabbrica, crea oggetti di prova. È possibile che questi oggetti di prova siano stati realizzati con un lamento di colore diverso rispetto a quello che si sta utilizzando. Pertanto, è possibile che un piccolo quantitativo di lamento rimanga all'interno dell'estrusore. Il primo oggetto potrebbe contenere inizialmente un po' di lamento di quel colore, no alla transizione al lamento del colore in uso. Per creare oggetti con la stampante Dremel 3D40 FLEX sono disponibili varie opzioni:

1) Memoria della stampante

PRIMA DELLA CREAZIONE

1. Vericare che venga caricato un quantitativo

adeguato di lamento (vedere pagina 173). CONSIGLIO: è possibile stabilire se il lamento sia su󰀩ciente per completare l'oggetto prima di procedere alla creazione confrontando la lunghezza del lamento necessaria indicata da Dremel Digilab 3D Slicer con la lunghezza del lamento sulla bobina indicata dal misuratore della lunghezza. Se la stampante 3D40 FLEX esaurisce il lamento durante la creazione, si interrompe no a quando non viene aggiunto altro lamento.

2. Controllare che il nastro per stampanti sia

stato applicato e che il piano di creazione sia pianeggiante e sgombro di oggetti.

CREAZIONE DALLA MEMORIA DELLA STAMPANTE

1. Toccare Creare (Build) dal menu principale.

2. Toccare l'icona della stampante dal menu Creare

3. Toccare il le del modello che si desidera creare.

(usare le frecce per sfogliare le pagine) 178CREAZIONE

FLEX, RISPETTARE TUTTI GLI AVVISI E LE ISTRUZIONI DI SICUREZZA. Il mancato rispetto delle istruzioni e delle avvertenze può provocare incendi, danni alle apparecchiature, danni materiali o danni sici.

3D40 FLEX MENTRE È IN FUNZIONE. Il contatto con le parti in movimento della stampante Dremel 3D40 FLEX durante il funzionamento può causare una scarsa qualità della costruzione, danni alle apparecchiature o danni sici. N.B.: la stampante Dremel 3D40 FLEX, prima di uscire dalla fabbrica, crea oggetti di prova. È possibile che questi oggetti di prova siano stati realizzati con un lamento di colore diverso rispetto a quello che si sta utilizzando. Pertanto, è possibile che un piccolo quantitativo di lamento rimanga all'interno dell'estrusore. Il primo oggetto potrebbe contenere inizialmente un po' di lamento di quel colore, no alla transizione al lamento del colore in uso. Per creare oggetti con la stampante Dremel 3D40 FLEX sono disponibili varie opzioni:

1) Memoria della stampante

PRIMA DELLA CREAZIONE

1. Vericare che venga caricato un quantitativo

adeguato di lamento (vedere pagina 173). CONSIGLIO: è possibile stabilire se il lamento sia su󰀩ciente per completare l'oggetto prima di procedere alla creazione confrontando la lunghezza del lamento necessaria indicata da Dremel Digilab 3D Slicer con la lunghezza del lamento sulla bobina indicata dal misuratore della lunghezza. Se la stampante 3D40 FLEX esaurisce il lamento durante la creazione, si interrompe no a quando non viene aggiunto altro lamento.

2. Controllare che il nastro per stampanti sia

stato applicato e che il piano di creazione sia pianeggiante e sgombro di oggetti.

CREAZIONE DALLA MEMORIA DELLA STAMPANTE

1. Toccare Creare (Build) dal menu principale.

2. Toccare l'icona della stampante dal menu Creare

3. Toccare il le del modello che si desidera creare.

(usare le frecce per sfogliare le pagine)

4. Nella pagina con i dettagli del modello, toccare

Creare (Build) per avviare il processo di creazione.

5. La stampante 3D40 FLEX prima allineerà

l'estrusore e il piano di creazione alla posizione zero, poi il sensore di livellamento toccherà delicatamente il piano di creazione per completare l'allineamento. La punta dell'estrusore inizierà a riscaldarsi; potrebbe impiegare qualche minuto. Al raggiungimento della temperatura corretta inizierà la creazione dell'oggetto.

6. Terminato l'oggetto, la stampante 3D40 FLEX

allineerà automaticamente l'estrusore e il piano di creazione sulle posizioni di calibratura e la punta dell'estrusore si ra󰀨redderà.

7. Attendere che il touchscreen indichi che l'estrusore

si è ra󰀨reddato prima di rimuovere l'oggetto. Per informazioni su come rimuovere l'oggetto dal piano di creazione, vedere e seguenti istruzioni.

179CREAZIONE DA UN'UNITÀ FLASH USB

1. Toccare Creare (Build) dal menu principale.

2. Toccare l'icona USB per accedere al contenuto

3. Seguire le fasi 3-7 indicate nel capitolo Creazione

dalla memoria della stampante per completare la creazione dall'unità ash USB. FIG. 8 Unità ash USB

CREAZIONE DAL COMPUTER

La stampante Dremel 3D40 FLEX è compatibile con Dremel Digilab 3D Slicer. Seguire le istruzioni fornite con il software per completare una creazione dal computer.

ANNULLAMENTO DELLA CREAZIONE SULLA

Per annullare l'oggetto durante il pre-riscaldamento o la creazione, toccare il pulsante Stop sul touchscreen. Se si conferma scegliendo Sì (Yes), l'estrusore e il piano di creazione si porteranno alla loro posizione di calibrazione. RIMOZIONE DELL'OGGETTO

RIMOZIONE DELL'OGGETTO DAL PIANO

FLEX O FINO A QUANDO LA TEMPERATURA NON È SCESA AD ALMENO 60°C (140°F). Il contatto con la punta dell'estrusore durante o dopo il suo funzionamento e prima che la punta si sia ra󰀨reddata può causare danni sici.

PROTEZIONE INDIVIDUALE. L'utilizzo di dispositivi di protezione come guanti resistenti al calore e occhiali di protezione riduce i danni sici.

CREAZIONE CON L'OGGETTO

RIVOLTO VERSO DI SÉ O VERSO ALTRI. Il distacco di oggetti dal piano di creazione può provocare danni personali.

PRESTARE ATTENZIONE ALLA

PROPRIA POSIZIONE QUANDO

SI UTILIZZANO UTENSILI MANUALI PER

RIMUOVERE OGGETTI DAL PIANO DI CREAZIONE. Se l'utensile scivola improvvisamente o se si assume una posizione inadeguata mentre si rimuove l'oggetto dal piano di creazione, si potrebbero subire danni sici.

CREAZIONE. La lastra in vetro temperato potrebbe rompersi e causare danni personali.

CREAZIONE DURANTE LA RIMOZIONE DEGLI

OGGETTI. La lastra in vetro temperato potrebbe separarsi dal supporto in plastica e causare danni personali.

DURANTE LA RIMOZIONE DEGLI OGGETTI.

GRAFFI SUL PIANO DI CREAZIONE POTREBBERO

CAUSARE UNA CREAZIONE DELL'OGGETTO

1. Prima di rimuovere l'oggetto, attendere che

l'estrusore si sia ra󰀨reddato.

2. Prima di togliere l'oggetto creato, rimuovere il

piano di creazione essibile dell'area di creazione. Per istruzioni dettagliate sulla creazione, vedere a pagina 175.

3. Flettere il piano di creazione con l'oggetto non

rivolto verso di sé o verso altri. Premere la parte posteriore con i pollici e con le altre dita tenere le maniglie, come illustrato nella gura 9. La parte si staccherà e cadrà oppure sarà facilmente estraibile.

4. Per i pezzi piccoli o sottili, ettere il piano potrebbe

non essere su󰀩ciente per staccarli. In questi casi, utilizzare delicatamente l'utensile per rimuovere gli oggetti dal piano di creazione (gura 9). FIG. 9 Utensile per rimuovere gli oggetti

RIMOZIONE DEI SUPPORTI (LADDOVE

NECESSARIO) Utilizzare pinze a becco lungo per rimuovere i supporti all'interno dell'oggetto o di󰀩cilmente raggiungibili. 180RIMOZIONE DELL'OGGETTO

RIMOZIONE DELL'OGGETTO DAL PIANO

FLEX O FINO A QUANDO LA TEMPERATURA NON È SCESA AD ALMENO 60°C (140°F). Il contatto con la punta dell'estrusore durante o dopo il suo funzionamento e prima che la punta si sia ra󰀨reddata può causare danni sici.

PROTEZIONE INDIVIDUALE. L'utilizzo di dispositivi di protezione come guanti resistenti al calore e occhiali di protezione riduce i danni sici.

CREAZIONE CON L'OGGETTO

RIVOLTO VERSO DI SÉ O VERSO ALTRI. Il distacco di oggetti dal piano di creazione può provocare danni personali.

PRESTARE ATTENZIONE ALLA

PROPRIA POSIZIONE QUANDO

SI UTILIZZANO UTENSILI MANUALI PER

RIMUOVERE OGGETTI DAL PIANO DI CREAZIONE. Se l'utensile scivola improvvisamente o se si assume una posizione inadeguata mentre si rimuove l'oggetto dal piano di creazione, si potrebbero subire danni sici.

CREAZIONE. La lastra in vetro temperato potrebbe rompersi e causare danni personali.

CREAZIONE DURANTE LA RIMOZIONE DEGLI

OGGETTI. La lastra in vetro temperato potrebbe separarsi dal supporto in plastica e causare danni personali.

DURANTE LA RIMOZIONE DEGLI OGGETTI.

GRAFFI SUL PIANO DI CREAZIONE POTREBBERO

CAUSARE UNA CREAZIONE DELL'OGGETTO

1. Prima di rimuovere l'oggetto, attendere che

l'estrusore si sia ra󰀨reddato.

2. Prima di togliere l'oggetto creato, rimuovere il

piano di creazione essibile dell'area di creazione. Per istruzioni dettagliate sulla creazione, vedere a pagina 175.

3. Flettere il piano di creazione con l'oggetto non

rivolto verso di sé o verso altri. Premere la parte posteriore con i pollici e con le altre dita tenere le maniglie, come illustrato nella gura 9. La parte si staccherà e cadrà oppure sarà facilmente estraibile.

4. Per i pezzi piccoli o sottili, ettere il piano potrebbe

non essere su󰀩ciente per staccarli. In questi casi, utilizzare delicatamente l'utensile per rimuovere gli oggetti dal piano di creazione (gura 9). FIG. 9 Utensile per rimuovere gli oggetti

RIMOZIONE DEI SUPPORTI (LADDOVE

NECESSARIO) Utilizzare pinze a becco lungo per rimuovere i supporti all'interno dell'oggetto o di󰀩cilmente raggiungibili. PROCEDURE CONSIGLIATE

2. Controllare che il piano di creazione sia

pianeggiante prima di creare oggetti.

3. Controllare che la bobina sia installata

correttamente e che giri liberamente.

4. Al primo utilizzo della stampante Dremel 3D40

FLEX o dopo aver cambiato il lamento, attendere che la stampante Dremel 3D40 FLEX estruda il materiale nché non assume un colore uguale al colore del lamento installato.

5. È importante controllare la stampante Dremel 3D40

FLEX prima di iniziare a creare oggetti. All'inizio è probabile che l'oggetto abbia qualche di󰀩coltà. Questo per fortuna è anche il momento più opportuno per annullare l'oggetto, per pulire il piano di creazione e per riavviare l'oggetto. Restare nei pressi della stampante Dremel 3D40 FLEX durante il processo di creazione.

6. È importante conservare la confezione della

stampante Dremel 3D40 FLEX nel caso in cui la stampante debba essere trasportata o reinserita nella confezione.

7. Conservare le bobine di lamento in un luogo che

non sia troppo umido né troppo caldo. Si consiglia di non rimuovere la bobina di lamento dalla confezione chiusa ermeticamente no al momento dell'uso.

8. Utilizzare delicatamente l'utensile per rimuovere

gli oggetti per evitare di danneggiare il piano di creazione o l'oggetto.

9. Se possibile, conviene posizionare l'oggetto

al centro del piano di creazione. È essenziale orientare l'oggetto al meglio. Controllare che l'oggetto sia posizionato sul piano di creazione e che sia orientato nel migliore dei modi.

10. In caso di sporgenze ripide (con angolo <45 gradi),

si consiglia di utilizzare un supporto per la creazione.

11. Rimuovere sempre il piano di creazione prima di

rimuovere l'oggetto.

12. Per evitare che l'oggetto si sciolga di nuovo, si

consiglia di e󰀨ettuare la levigatura a bassa velocità.

13. Il software Dremel Digilab 3D Slicer indica la

lunghezza del lamento necessaria per ogni oggetto. Confrontarla con la lunghezza indicata sul misuratore della lunghezza della bobina. 181MANUTENZIONE

RIMOZIONE DELLE OSTRUZIONI DALL'ESTRUSORE

Utilizzare il disostruttore per pulire l'estrusore e sbloccare il lamento accumulato.

1. Attendere che l'estrusore si riscaldi, poi inserire il

disostruttore nell'ingresso dell'estrusore (in alto).

2. I residui ostruiti verranno spinti verso il basso e

verranno estrusi dalla punta dell'estrusore. FIG. 10

AGGIORNAMENTO DEL FIRMWARE DALLA RETE

Se la stampante 3D40 FLEX è stata registrata e aggiunta al prolo Dremel3D, è possibile aggiornare il rmware direttamente dal touchscreen. Per aggiornare il rmware:

1. Toccare Strumenti (Tools), Impostazioni (Settings),

Controlla aggiornamenti (Check for Updates).

2. La stampante 3D40 FLEX controllerà se ci sono

aggiornamenti del rmware; se disponibili, verrà richiesto se si desidera installarli.

3. Scegliere Accetta (Accept) per scaricare e installare

il rmware più aggiornato.

4. Quando la stampante 3D40 FLEX si avvia e

torna alla schermata iniziale, l'aggiornamento del rmware è completo.

AGGIORNAMENTO MANUALE DEL FIRMWARE

Se la stampante 3D40 FLEX non è collegata a una rete, è possibile aggiornare il rmware direttamente da un'unità ash USB.

1. Dal browser Web, andare alla pagina www.

dremel3d.com/support e scaricare il le del rmware 3D40 FLEX più aggiornato.

2. Aggiungere il le del rmware 3D40 FLEX a

un'unità ash USB vuota, formattata con FAT32.

3. Spegnere la stampante 3D40 FLEX con

l'interruttore ON/OFF.

4. Inserire l'unità ash USB nella porta USB-A.

5. Accendere la stampante 3D40 FLEX, che rileverà

automaticamente e installerà il nuovo rmware.

6. Spegnere la stampante 3D40 FLEX, rimuovere

l'unità ash USB e riaccenderla per completare l'aggiornamento. PULIZIA ESTERNA Pulire l'esterno della stampante 3D40 FLEX con un panno che non lascia pelucchi. Rimuovere i residui visibili dalle superci esterne. Per evitare di danneggiare la stampante Dremel 3D40 FLEX, evitare di utilizzare acqua, prodotti chimici o altri detergenti.

DELL'ESTRUSORE È DANNEGGIATA E DEVE

3D40 FLEX O FINO A QUANDO LA TEMPERATURA NON È SCESA A 60°C (140°F). Il contatto con la punta dell'estrusore durante o dopo il suo funzionamento e prima che la punta si sia ra󰀨reddata può causare danni sici. Utilizzare delle piccole pinze a becco lungo per rimuovere gli eventuali residui di plastica dalla punta dell'estrusore. Se lo sporco è ostinato, potrebbe essere necessario riscaldare l'estrusore.

PULIZIA DEL TOUCHSCREEN

Pulire il touchscreen con un panno morbido che non lasci pelucchi. Non spruzzare detergenti sul touchscreen.

182AGGIORNAMENTO DEL FIRMWARE DALLA RETE

Se la stampante 3D40 FLEX è stata registrata e aggiunta al prolo Dremel3D, è possibile aggiornare il rmware direttamente dal touchscreen. Per aggiornare il rmware:

1. Toccare Strumenti (Tools), Impostazioni (Settings),

Controlla aggiornamenti (Check for Updates).

2. La stampante 3D40 FLEX controllerà se ci sono

aggiornamenti del rmware; se disponibili, verrà richiesto se si desidera installarli.

3. Scegliere Accetta (Accept) per scaricare e installare

il rmware più aggiornato.

4. Quando la stampante 3D40 FLEX si avvia e

torna alla schermata iniziale, l'aggiornamento del rmware è completo.

AGGIORNAMENTO MANUALE DEL FIRMWARE

Se la stampante 3D40 FLEX non è collegata a una rete, è possibile aggiornare il rmware direttamente da un'unità ash USB.

1. Dal browser Web, andare alla pagina www.

dremel3d.com/support e scaricare il le del rmware 3D40 FLEX più aggiornato.

2. Aggiungere il le del rmware 3D40 FLEX a

un'unità ash USB vuota, formattata con FAT32.

3. Spegnere la stampante 3D40 FLEX con

l'interruttore ON/OFF.

4. Inserire l'unità ash USB nella porta USB-A.

5. Accendere la stampante 3D40 FLEX, che rileverà

automaticamente e installerà il nuovo rmware.

6. Spegnere la stampante 3D40 FLEX, rimuovere

l'unità ash USB e riaccenderla per completare l'aggiornamento. PULIZIA ESTERNA Pulire l'esterno della stampante 3D40 FLEX con un panno che non lascia pelucchi. Rimuovere i residui visibili dalle superci esterne. Per evitare di danneggiare la stampante Dremel 3D40 FLEX, evitare di utilizzare acqua, prodotti chimici o altri detergenti.

DELL'ESTRUSORE È DANNEGGIATA E DEVE

3D40 FLEX O FINO A QUANDO LA TEMPERATURA NON È SCESA A 60°C (140°F). Il contatto con la punta dell'estrusore durante o dopo il suo funzionamento e prima che la punta si sia ra󰀨reddata può causare danni sici. Utilizzare delle piccole pinze a becco lungo per rimuovere gli eventuali residui di plastica dalla punta dell'estrusore. Se lo sporco è ostinato, potrebbe essere necessario riscaldare l'estrusore.

PULIZIA DEL TOUCHSCREEN

Pulire il touchscreen con un panno morbido che non lasci pelucchi. Non spruzzare detergenti sul touchscreen.

183MANUTENZIONE E ASSISTENZA

Problema Causa Rimedio La punta dell'estrusore è decentrata. La stampante Dremel 3D40 FLEX non riesce a individuare la posizione esatta dalla punta dell'estrusore e non crea oggetti correttamente. Per ricalibrare la stampante Dremel 3D40 FLEX, inviare la punta dell'estrusore sulla posizione iniziale. Annullare l'oggetto, svuotare il piano di creazione, inviare la punta dell'estrusore in posizione iniziale e riavviare l'oggetto. Il PLA non si estrude oppure non aderisce correttamente al nastro per stampanti 3D. È possibile che il piano di creazione non sia livellato con la punta dell'estrusore. Il livellamento del piano di creazione allinea la punta dell'estrusore e garantisce una qualità migliore dell'oggetto. Annullare l'oggetto, svuotare il piano di creazione, livellare il piano di creazione e riavviare l'oggetto. La stampante Dremel 3D40 FLEX si è bloccata prima di iniziare l'oggetto. È possibile che la stampante Dremel 3D40 FLEX abbia ricevuto comandi contrastanti. Spegnere l'alimentazione, attendere 30 secondi e riaccendere l'alimentazione. Il materiale di supporto non si stacca durante la pulizia e compromette la qualità dell'oggetto nale. L'orientamento del pezzo non è ottimizzato. Orientare di nuovo la posizione del le 3D nel software di Slicing del le per ridurre il materiale di supporto o collocare il materiale di supporto su una supercie non critica. La creazione risulta confusa nella parte nale. Uno strato dell'oggetto non ha aderito correttamente, il modello è stato salvato con un'area superciale minima a contatto con il piano di creazione oppure l'oggetto è sospeso sopra il piano di creazione senza nessun supporto selezionato. Utilizzare il software di Slicing del le per vedere l'altezza e la posizione del primo strato. Se necessario, utilizzare dei supporti. Il pezzo è stato costruito soltanto per metà. Il lamento è esaurito. Il lamento si è ostruito durante la creazione. Sostituire il lamento e ricominciare la creazione. Vedere "Il lamento non esce". Il lamento non esce. Occlusione dell'estrusore. Rivolgersi all'assistenza clienti. L'estrusore non torna in posizione iniziale. Rivolgersi all'assistenza clienti. Strati di plastica lacciosi o slacciati sulle sporgenze ripide. Le sporgenze dell'oggetto sono troppo distanti oppure troppo ripide (angolo <45 gradi). Utilizzare i supporti. La stampante 3D40 FLEX non riesce a trovare la rete Wi-Fi. La stampante è troppo lontana dal router wireless. Riposizionare la stampante 3D40 FLEX avvicinandola al router. Collegarsi alla rete con Ethernet. La stampante 3D40 FLEX non si collega alla rete. La stampante è troppo lontana dal router wireless. Riposizionare la stampante 3D40 FLEX avvicinandola al router. Password di rete errata. Digitare nuovamente la password oppure controllarla con il proprietario della rete.

SOFTWARE OPEN SOURCE

Aggiornamenti del rmware Dremel raccomanda di aggiornare sempre il rmware all'ultima versione fornita da Dremel. Dremel fornisce aggiornamenti del rmware per migliorare le prestazioni dei prodotti e aggiungere nuove funzionalità alla stampante Dremel 3D40 FLEX per tutta la durata del prodotto. La stampante Dremel 3D40 FLEX può essere aggiornata in due modi: (1) Scaricare l'aggiornamento da www.dremel3d.com e installarlo usando l'unità USB. (2) Collegare la stampante Dremel 3D40 FLEX a Internet ed eseguire l'aggiornamento dal touchscreen della stampante Dremel 3D40 FLEX. Software Open Source utilizzato in questo prodotto Dremel Questo prodotto contiene componenti software concessi in licenza dal titolare dei diritti con qualsiasi versione della GNU General Public License (GPL), della GNU Lesser General Public License (LGPL) o di qualsiasi altra licenza relativa al software open source che richieda la disponibilità del codice sorgente. Per ricevere una copia completa leggibile dalle macchine del codice sorgente corrispondente, inviare una richiesta scritta a: Dremel Attn: Open Source Software O󰀩cer P.O Box 081126 Racine, WI USA 53408-1126 La richiesta deve includere: (i) nome del prodotto Dremel, (ii) numero di serie (se applicabile), (iii) versione del software (se applicabile), (iv) nome, (v) ragione sociale (se applicabile) e (vi) indirizzo di posta e di e-mail di risposta (se disponibile). Potrebbe essere applicato un supplemento minimo a copertura dei costi del supporto sico e della distribuzione. È possibile inviare la richiesta (i) entro tre (3) anni dalla data di ricezione del prodotto comprensivo del software oggetto della richiesta oppure (ii) nel caso del codice concesso in licenza con la versione GPL 3, nché Dremel o󰀨re parti di ricambio o assistenza ai clienti per il prodotto. Garanzia relativa ad ulteriori utilizzi del software Open Source: DREMEL non fornisce alcuna garanzia per i programmi software Open Source contenuti nel presente apparecchio qualora tali programmi non vengano utilizzati conformemente all'esecuzione del programma prevista da DREMEL. Le licenze elencate di seguito deniscono l'eventuale garanzia degli autori o dei concessionari della licenza del software Open Source. DREMEL declina in modo specico qualsiasi responsabilità per difetti causati dall'alterazione del programma software Open Source o della congurazione del prodotto. DREMEL nega il ricorso alla garanzia qualora il software Open Source violi i diritti di proprietà intellettuale di terzi. L'eventuale assistenza tecnica viene fornita unicamente per software non modicati.

184MANUTENZIONE E ASSISTENZA

Problema Causa Rimedio La punta dell'estrusore è decentrata. La stampante Dremel 3D40 FLEX non riesce a individuare la posizione esatta dalla punta dell'estrusore e non crea oggetti correttamente. Per ricalibrare la stampante Dremel 3D40 FLEX, inviare la punta dell'estrusore sulla posizione iniziale. Annullare l'oggetto, svuotare il piano di creazione, inviare la punta dell'estrusore in posizione iniziale e riavviare l'oggetto. Il PLA non si estrude oppure non aderisce correttamente al nastro per stampanti 3D. È possibile che il piano di creazione non sia livellato con la punta dell'estrusore. Il livellamento del piano di creazione allinea la punta dell'estrusore e garantisce una qualità migliore dell'oggetto. Annullare l'oggetto, svuotare il piano di creazione, livellare il piano di creazione e riavviare l'oggetto. La stampante Dremel 3D40 FLEX si è bloccata prima di iniziare l'oggetto. È possibile che la stampante Dremel 3D40 FLEX abbia ricevuto comandi contrastanti. Spegnere l'alimentazione, attendere 30 secondi e riaccendere l'alimentazione. Il materiale di supporto non si stacca durante la pulizia e compromette la qualità dell'oggetto nale. L'orientamento del pezzo non è ottimizzato. Orientare di nuovo la posizione del le 3D nel software di Slicing del le per ridurre il materiale di supporto o collocare il materiale di supporto su una supercie non critica. La creazione risulta confusa nella parte nale. Uno strato dell'oggetto non ha aderito correttamente, il modello è stato salvato con un'area superciale minima a contatto con il piano di creazione oppure l'oggetto è sospeso sopra il piano di creazione senza nessun supporto selezionato. Utilizzare il software di Slicing del le per vedere l'altezza e la posizione del primo strato. Se necessario, utilizzare dei supporti. Il pezzo è stato costruito soltanto per metà. Il lamento è esaurito. Il lamento si è ostruito durante la creazione. Sostituire il lamento e ricominciare la creazione. Vedere "Il lamento non esce". Il lamento non esce. Occlusione dell'estrusore. Rivolgersi all'assistenza clienti. L'estrusore non torna in posizione iniziale. Rivolgersi all'assistenza clienti. Strati di plastica lacciosi o slacciati sulle sporgenze ripide. Le sporgenze dell'oggetto sono troppo distanti oppure troppo ripide (angolo <45 gradi). Utilizzare i supporti. La stampante 3D40 FLEX non riesce a trovare la rete Wi-Fi. La stampante è troppo lontana dal router wireless. Riposizionare la stampante 3D40 FLEX avvicinandola al router. Collegarsi alla rete con Ethernet. La stampante 3D40 FLEX non si collega alla rete. La stampante è troppo lontana dal router wireless. Riposizionare la stampante 3D40 FLEX avvicinandola al router. Password di rete errata. Digitare nuovamente la password oppure controllarla con il proprietario della rete.

SOFTWARE OPEN SOURCE

Aggiornamenti del rmware Dremel raccomanda di aggiornare sempre il rmware all'ultima versione fornita da Dremel. Dremel fornisce aggiornamenti del rmware per migliorare le prestazioni dei prodotti e aggiungere nuove funzionalità alla stampante Dremel 3D40 FLEX per tutta la durata del prodotto. La stampante Dremel 3D40 FLEX può essere aggiornata in due modi: (1) Scaricare l'aggiornamento da www.dremel3d.com e installarlo usando l'unità USB. (2) Collegare la stampante Dremel 3D40 FLEX a Internet ed eseguire l'aggiornamento dal touchscreen della stampante Dremel 3D40 FLEX. Software Open Source utilizzato in questo prodotto Dremel Questo prodotto contiene componenti software concessi in licenza dal titolare dei diritti con qualsiasi versione della GNU General Public License (GPL), della GNU Lesser General Public License (LGPL) o di qualsiasi altra licenza relativa al software open source che richieda la disponibilità del codice sorgente. Per ricevere una copia completa leggibile dalle macchine del codice sorgente corrispondente, inviare una richiesta scritta a: Dremel Attn: Open Source Software O󰀩cer P.O Box 081126 Racine, WI USA 53408-1126 La richiesta deve includere: (i) nome del prodotto Dremel, (ii) numero di serie (se applicabile), (iii) versione del software (se applicabile), (iv) nome, (v) ragione sociale (se applicabile) e (vi) indirizzo di posta e di e-mail di risposta (se disponibile). Potrebbe essere applicato un supplemento minimo a copertura dei costi del supporto sico e della distribuzione. È possibile inviare la richiesta (i) entro tre (3) anni dalla data di ricezione del prodotto comprensivo del software oggetto della richiesta oppure (ii) nel caso del codice concesso in licenza con la versione GPL 3, nché Dremel o󰀨re parti di ricambio o assistenza ai clienti per il prodotto. Garanzia relativa ad ulteriori utilizzi del software Open Source: DREMEL non fornisce alcuna garanzia per i programmi software Open Source contenuti nel presente apparecchio qualora tali programmi non vengano utilizzati conformemente all'esecuzione del programma prevista da DREMEL. Le licenze elencate di seguito deniscono l'eventuale garanzia degli autori o dei concessionari della licenza del software Open Source. DREMEL declina in modo specico qualsiasi responsabilità per difetti causati dall'alterazione del programma software Open Source o della congurazione del prodotto. DREMEL nega il ricorso alla garanzia qualora il software Open Source violi i diritti di proprietà intellettuale di terzi. L'eventuale assistenza tecnica viene fornita unicamente per software non modicati. 185GARANZIA DREMEL

PER IL CONSUMATORE Questo prodotto DREMEL è garantito in conformità alle disposizioni pertinenti previste da normative generali/ nazionali; eventuali danni dovuti a normale usura, sovraccarico o utilizzo improprio non sono coperti da garanzia. Se il prodotto non è conforme alla garanzia scritta, procedere nel seguente modo:

1. NON restituire il prodotto al punto di acquisto.

2. Rivolgersi all'assistenza clienti mediante il sito

Web www.dremel.com per ulteriori istruzioni. SMALTIMENTO La macchina, gli accessori e l'imballaggio devono essere smaltiti e riciclati nel rispetto dell'ambiente.

SOLO PER I PAESI DELLA CE

Non gettare elettroutensili dismessi tra i riuti domestici! Conformemente alla norma della direttiva CE 2012/19 sui riuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli apparecchi elettrici ed elettronici diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. CONTATTO DREMEL Per ulteriori informazioni sulla gamma di prodotti Dremel, supporto e numero verde, visitare il sito www.dremel.com. Dremel, Konijnenberg 60, 4825 BD Breda, Paesi Bassi

19. Pursottimen otto

19. Pursottimen otto
