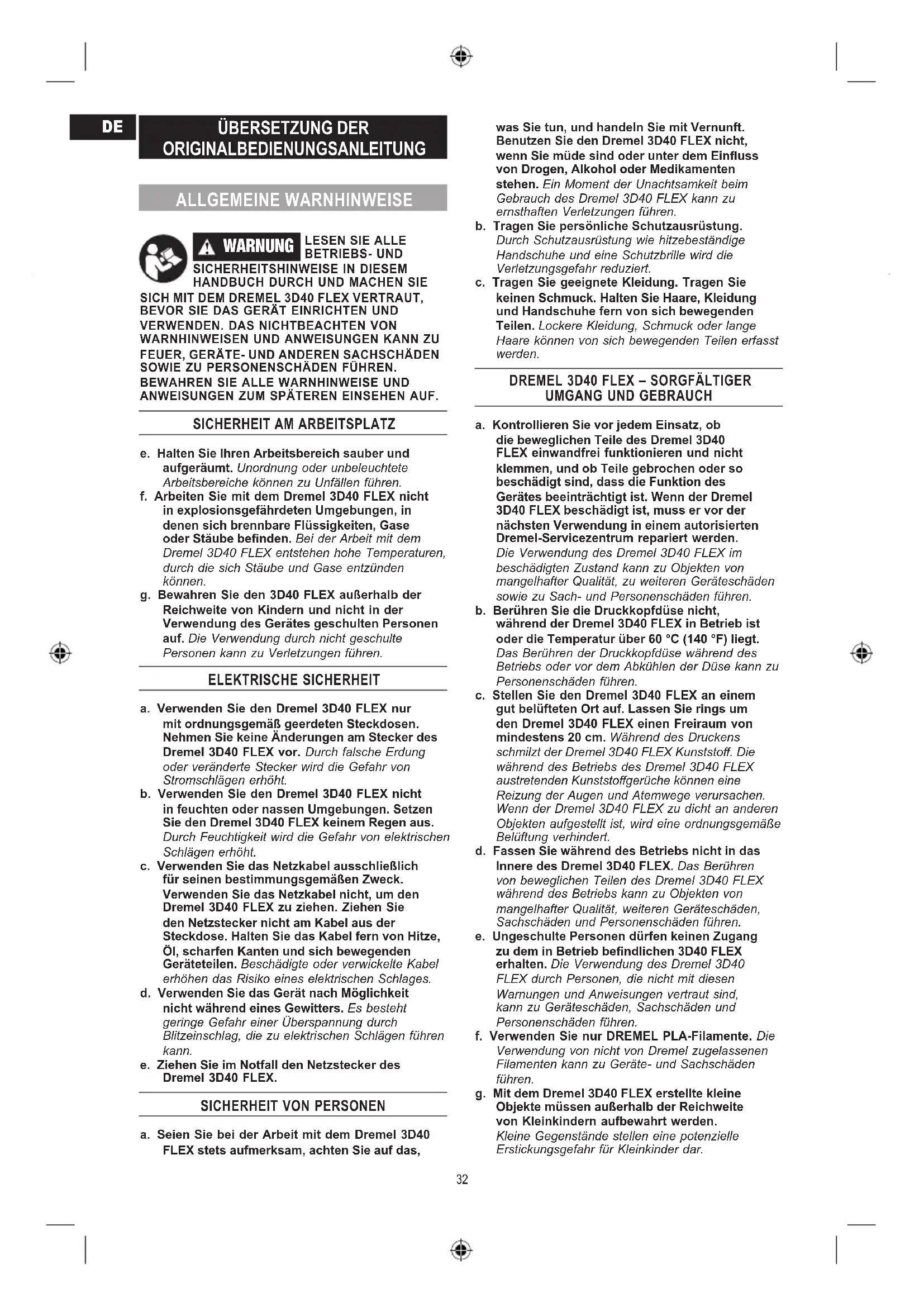

Notice DREMEL DigiLab 3D40 Flex - page 32

Handbuch anzeigen :

Handbuch-Assistent

Unterstützt von ChatGPT

Warten auf Ihre Nachricht

Produktinformationen

Marke : DREMEL

Modell : DigiLab 3D40 Flex

Kategorie : 3D-Drucker

Laden Sie die Anleitung für Ihr 3D-Drucker kostenlos im PDF-Format! Finden Sie Ihr Handbuch DigiLab 3D40 Flex - DREMEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DigiLab 3D40 Flex von der Marke DREMEL.

BEDIENUNGSANLEITUNG DigiLab 3D40 Flex DREMEL

SICHERHEITSHINWEISE IN DIESEM

VERWENDEN. DAS NICHTBEACHTEN VON

WARNHINWEISEN UND ANWEISUNGEN KANN ZU

ANWEISUNGEN ZUM SPÄTEREN EINSEHEN AUF.

SICHERHEIT AM ARBEITSPLATZ

e. Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. f. Arbeiten Sie mit dem Dremel 3D40 FLEX nicht in explosionsgefährdeten Umgebungen, in denen sich brennbare Flüssigkeiten, Gase oder Stäube benden. Bei der Arbeit mit dem Dremel 3D40 FLEX entstehen hohe Temperaturen, durch die sich Stäube und Gase entzünden können. g. Bewahren Sie den 3D40 FLEX außerhalb der Reichweite von Kindern und nicht in der Verwendung des Gerätes geschulten Personen auf. Die Verwendung durch nicht geschulte Personen kann zu Verletzungen führen. ELEKTRISCHE SICHERHEIT a. Verwenden Sie den Dremel 3D40 FLEX nur mit ordnungsgemäß geerdeten Steckdosen. Nehmen Sie keine Änderungen am Stecker des Dremel 3D40 FLEX vor. Durch falsche Erdung oder veränderte Stecker wird die Gefahr von Stromschlägen erhöht. b. Verwenden Sie den Dremel 3D40 FLEX nicht in feuchten oder nassen Umgebungen. Setzen Sie den Dremel 3D40 FLEX keinem Regen aus. Durch Feuchtigkeit wird die Gefahr von elektrischen Schlägen erhöht. c. Verwenden Sie das Netzkabel ausschließlich für seinen bestimmungsgemäßen Zweck. Verwenden Sie das Netzkabel nicht, um den Dremel 3D40 FLEX zu ziehen. Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. d. Verwenden Sie das Gerät nach Möglichkeit nicht während eines Gewitters. Es besteht geringe Gefahr einer Überspannung durch Blitzeinschlag, die zu elektrischen Schlägen führen kann. e. Ziehen Sie im Notfall den Netzstecker des Dremel 3D40 FLEX.

SICHERHEIT VON PERSONEN

a. Seien Sie bei der Arbeit mit dem Dremel 3D40 FLEX stets aufmerksam, achten Sie auf das, was Sie tun, und handeln Sie mit Vernunft. Benutzen Sie den Dremel 3D40 FLEX nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Dremel 3D40 FLEX kann zu ernsthaften Verletzungen führen. b. Tragen Sie persönliche Schutzausrüstung. Durch Schutzausrüstung wie hitzebeständige Handschuhe und eine Schutzbrille wird die Verletzungsgefahr reduziert. c. Tragen Sie geeignete Kleidung. Tragen Sie keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

a. Kontrollieren Sie vor jedem Einsatz, ob die beweglichen Teile des Dremel 3D40 FLEX einwandfrei funktionieren und nicht klemmen, und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Wenn der Dremel 3D40 FLEX beschädigt ist, muss er vor der nächsten Verwendung in einem autorisierten Dremel-Servicezentrum repariert werden. Die Verwendung des Dremel 3D40 FLEX im beschädigten Zustand kann zu Objekten von mangelhafter Qualität, zu weiteren Geräteschäden sowie zu Sach- und Personenschäden führen. b. Berühren Sie die Druckkopfdüse nicht, während der Dremel 3D40 FLEX in Betrieb ist oder die Temperatur über 60 °C (140 °F) liegt. Das Berühren der Druckkopfdüse während des Betriebs oder vor dem Abkühlen der Düse kann zu Personenschäden führen. c. Stellen Sie den Dremel 3D40 FLEX an einem gut belüfteten Ort auf. Lassen Sie rings um den Dremel 3D40 FLEX einen Freiraum von mindestens 20 cm. Während des Druckens schmilzt der Dremel 3D40 FLEX Kunststo. Die während des Betriebs des Dremel 3D40 FLEX austretenden Kunststogerüche können eine Reizung der Augen und Atemwege verursachen. Wenn der Dremel 3D40 FLEX zu dicht an anderen Objekten aufgestellt ist, wird eine ordnungsgemäße Belüftung verhindert. d. Fassen Sie während des Betriebs nicht in das Innere des Dremel 3D40 FLEX. Das Berühren von beweglichen Teilen des Dremel 3D40 FLEX während des Betriebs kann zu Objekten von mangelhafter Qualität, weiteren Geräteschäden, Sachschäden und Personenschäden führen. e. Ungeschulte Personen dürfen keinen Zugang zu dem in Betrieb bendlichen 3D40 FLEX erhalten. Die Verwendung des Dremel 3D40 FLEX durch Personen, die nicht mit diesen Warnungen und Anweisungen vertraut sind, kann zu Geräteschäden, Sachschäden und Personenschäden führen. f. Verwenden Sie nur DREMEL PLA-Filamente. Die Verwendung von nicht von Dremel zugelassenen Filamenten kann zu Geräte- und Sachschäden führen. g. Mit dem Dremel 3D40 FLEX erstellte kleine Objekte müssen außerhalb der Reichweite von Kleinkindern aufbewahrt werden. Kleine Gegenstände stellen eine potenzielle Erstickungsgefahr für Kleinkinder dar.

h. Erstellen Sie mit dem Dremel 3D40 FLEX keine illegalen oder ungeeigneten Objekte.

i. Erstellen Sie mit dem Dremel 3D40 FLEX keine

Objekte, die für den Einsatz mit Wärmequellen wie Kerzen oder üssigen Kraftsto󰀨en bestimmt sind. Kunststoe können schmelzen, wenn sie Feuer oder anderen Wärmequellen ausgesetzt werden. Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Feuer, Sach- und Personenschäden führen. j. Erstellen Sie mit dem Dremel 3D40 FLEX keine Objekte, die für den Einsatz mit Lebensmitteln oder Getränken bestimmt sind (Zubereitung, Dekoration, Lagerung oder Verzehr). Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Krankheit und Personenschäden führen. k. Erstellen Sie mit dem Dremel 3D40 FLEX keine Objekte, die für den Einsatz mit elektrischen Komponenten oder deren Gehäuse bestimmt sind. PLA-Kunststoe sind nicht für die Verwendung mit elektrischen Geräten geeignet. Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Sach- und Personenschäden führen. l. Nehmen Sie Kunststo󰀨objekte nicht in den Mund und vermeiden Sie Kontakt mit dem Mundbereich. Objekte aus PLA-Kunststo sind nicht für den Einsatz mit Lebensmitteln geeignet. Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Krankheit und Personenschäden führen. m. Erstellen Sie mit dem Dremel 3D40 FLEX keine Objekte zur Lagerung von Chemikalien. PLA-Kunststoe sind nicht für die Lagerung von Chemikalien geeignet. Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Sach- und Personenschäden führen. n. Nehmen Sie keine Änderungen am Dremel 3D40 FLEX oder an den Werkseinstellungen vor. Derartige Änderungen können zu Geräte-, Sach- und Personenschäden führen. o. Setzen Sie den Dremel 3D40 FLEX keinen Temperaturen über 70 °C (158 °F) aus. Andernfalls kann der Dremel 3D40 FLEX beschädigt werden. Der Dremel 3D40 FLEX wurde für den Betrieb bei einer Umgebungstemperatur von 16 bis 29 °C (60 bis 85 °F) konzipiert. p. Bewegen Sie den Dremel 3D40 FLEX und den Druckkopf während des Betriebs nicht, und stoßen Sie sie nicht an. Andernfalls kann es zu Druckfehlern kommen. q. Ändern Sie eine Filamentspule erst, wenn der Druckvorgang beendet, gestoppt oder angehalten wurde. Andernfalls wird der Druckvorgang abgebrochen, und es kann zu Schäden am Druckkopf kommen. r. Ziehen Sie das Filament erst heraus, wenn eine entsprechende Meldung auf dem Bildschirm angezeigt wird. Andernfalls kann es zu Schäden am Druckkopf kommen. s. Achten Sie beim Entfernen von Restmaterial besonders darauf, die Druckkopfdüse nicht zu beschädigen. Wenn die Druckkopfdüse beschädigt ist, funktioniert der Dremel 3D40 FLEX nicht ordnungsgemäß. Defekte Düsen müssen daher ausgetauscht werden. t. Achten Sie vor jedem Druck darauf, dass die Druckplattform gemäß den Angaben von Dremel mit Druckband (einer Druckmatte) bedeckt ist. Die Verwendung von ungeeignetem Druckband 32was Sie tun, und handeln Sie mit Vernunft. Benutzen Sie den Dremel 3D40 FLEX nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Dremel 3D40 FLEX kann zu ernsthaften Verletzungen führen. b. Tragen Sie persönliche Schutzausrüstung. Durch Schutzausrüstung wie hitzebeständige Handschuhe und eine Schutzbrille wird die Verletzungsgefahr reduziert. c. Tragen Sie geeignete Kleidung. Tragen Sie keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

i. Erstellen Sie mit dem Dremel 3D40 FLEX keine

Objekte, die für den Einsatz mit Wärmequellen wie Kerzen oder üssigen Kraftsto󰀨en bestimmt sind. Kunststoe können schmelzen, wenn sie Feuer oder anderen Wärmequellen ausgesetzt werden. Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Feuer, Sach- und Personenschäden führen. j. Erstellen Sie mit dem Dremel 3D40 FLEX keine Objekte, die für den Einsatz mit Lebensmitteln oder Getränken bestimmt sind (Zubereitung, Dekoration, Lagerung oder Verzehr). Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Krankheit und Personenschäden führen. k. Erstellen Sie mit dem Dremel 3D40 FLEX keine Objekte, die für den Einsatz mit elektrischen Komponenten oder deren Gehäuse bestimmt sind. PLA-Kunststoe sind nicht für die Verwendung mit elektrischen Geräten geeignet. Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Sach- und Personenschäden führen. l. Nehmen Sie Kunststo󰀨objekte nicht in den Mund und vermeiden Sie Kontakt mit dem Mundbereich. Objekte aus PLA-Kunststo sind nicht für den Einsatz mit Lebensmitteln geeignet. Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Krankheit und Personenschäden führen. m. Erstellen Sie mit dem Dremel 3D40 FLEX keine Objekte zur Lagerung von Chemikalien. PLA-Kunststoe sind nicht für die Lagerung von Chemikalien geeignet. Eine derartige Verwendung von mit dem Dremel 3D40 FLEX erstellten Objekten kann zu Sach- und Personenschäden führen. n. Nehmen Sie keine Änderungen am Dremel 3D40 FLEX oder an den Werkseinstellungen vor. Derartige Änderungen können zu Geräte-, Sach- und Personenschäden führen. o. Setzen Sie den Dremel 3D40 FLEX keinen Temperaturen über 70 °C (158 °F) aus. Andernfalls kann der Dremel 3D40 FLEX beschädigt werden. Der Dremel 3D40 FLEX wurde für den Betrieb bei einer Umgebungstemperatur von 16 bis 29 °C (60 bis 85 °F) konzipiert. p. Bewegen Sie den Dremel 3D40 FLEX und den Druckkopf während des Betriebs nicht, und stoßen Sie sie nicht an. Andernfalls kann es zu Druckfehlern kommen. q. Ändern Sie eine Filamentspule erst, wenn der Druckvorgang beendet, gestoppt oder angehalten wurde. Andernfalls wird der Druckvorgang abgebrochen, und es kann zu Schäden am Druckkopf kommen. r. Ziehen Sie das Filament erst heraus, wenn eine entsprechende Meldung auf dem Bildschirm angezeigt wird. Andernfalls kann es zu Schäden am Druckkopf kommen. s. Achten Sie beim Entfernen von Restmaterial besonders darauf, die Druckkopfdüse nicht zu beschädigen. Wenn die Druckkopfdüse beschädigt ist, funktioniert der Dremel 3D40 FLEX nicht ordnungsgemäß. Defekte Düsen müssen daher ausgetauscht werden. t. Achten Sie vor jedem Druck darauf, dass die Druckplattform gemäß den Angaben von Dremel mit Druckband (einer Druckmatte) bedeckt ist. Die Verwendung von ungeeignetem Druckband kann zu Geräteschäden und Objekten von mangelhafter Qualität führen. u. Achten Sie auf Ihre Körperhaltung, wenn Sie Objekte mit einem Werkzeug von der Druckplattform entfernen. Das Abrutschen mit dem Werkzeug während des Entfernens des Objekts von der Druckplattform kann bei falscher Körperhaltung zu Personenschäden führen.

v. Achten Sie darauf, die Druckplattform beim

Entfernen von Objekten nicht zu zerkratzen. Kratzer auf der Druckplattform führen zu Druckfehlern. w. Druckplattform nicht fallen lassen. Wenn die Hartglasplatte bricht, kann es zu Verletzungen kommen.

x. Hartglasplatte nicht aus der Kunststo󰀨halterung

entfernen. Wenn die Ränder der Hartglasplatte berührt werden, kann es zu Verletzungen kommen. y. Druckplattform beim Entfernen von Objekten nicht verdrehen oder biegen. Wenn sich die Hartglasplatte aus der Kunststohalterung löst, kann es zu Verletzungen kommen. z. Dremel übernimmt keine Verantwortung für die strukturelle Integrität oder Verwendbarkeit von mit dem Dremel 3D40 FLEX erstellten Objekten. Von unerfahrenen Konstrukteuren erstellte strukturelle Modelle können zu Sach- und Personenschäden führen. REPARATUREN a. Trennen Sie den Dremel 3D40 FLEX vor der Durchführung von Wartungsarbeiten stets von der Stromversorgung. Andernfalls kann es zu Personen- und Geräteschäden kommen. b. Lassen Sie den Dremel 3D40 FLEX nur in autorisierten Dremel-Servicezentren und nur mit Original-Ersatzteilen von Dremel warten und reparieren. Nur so bleiben die ordnungsgemäße Funktion und Sicherheit des Dremel 3D40 FLEX weiterhin gewährleistet. c. Verwenden Sie nur von Dremel zugelassene Materialien und Komponenten. Die Verwendungen von anderen Objektmaterialien oder 3D-Objekten als den von Dremel

zugelassenen Materialien und Dremel

VERWENDETE SYMBOLE Symbol Bezeichnung Beschreibung

WARNUNG Warnsymbol Weist den Benutzer auf Warnmeldungen hin Handbuchsymbol Weist den Benutzer darauf hin, das Handbuch zu konsultieren

Hertz Frequenz, Zyklen pro Sekunde

Aus-Position Wechselstrom Typ oder Merkmal von Strom Gefahrensymbol heiße Oberäche Kontakt kann zu Verbrennungen führen. Vor Wartungsarbeiten abkühlen lassen. Die Magnete des Druckplattformhalters erzeugen ein Feld, das die Funktion von Herzschrittmachern beeinträchtigen kann. FCC-KONFORMITÄT Dieses Gerät wurde getestet und unterliegt den gemäß Teil 15 der FCC-Vorschriften für digitale Geräte der Klasse B festgelegten Beschränkungen. Diese Grenzwerte wurden festgelegt, um angemessenen Schutz gegen schädliche Einwirkungen bei der Verwendung in privaten Haushalten sicherzustellen. Dieses Gerät erzeugt, verwendet und emittiert möglicherweise Energie auf Funkfrequenzen, die bei unsachgemäßer Installation und Verwendung oder unter Nichtbeachtung dieser Anleitung Störungen des Funkverkehrs verursachen kann. Es besteht allerdings keine Garantie, dass in einer bestimmten Installation nicht doch Störungen auftreten können. Sollte das Gerät Störungen im Rundfunk- und Fernsehempfang verursachen, was durch Aus- und Einschalten des Gerätes festgestellt werden kann, empfehlen wir, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Ausrichtung oder Lage der Empfangsantenne verändern.

Abstand zwischen dem Gerät und dem Empfänger vergrößern.

Gerät an eine Steckdose anschließen, an deren Stromkreis nicht auch der Empfänger angeschlossen ist.

Wenden Sie sich für Hilfe an den Händler oder an einen erfahrenen Radio-/TV-Techniker. Änderungen und Modikationen, die nicht ausdrücklich durch den Hersteller zugelassen sind, können die Berechtigung des Anwenders zum Betrieb der Ausrüstung gemäß FCC-Vorschriften erlöschen lassen. INFORMATIONEN ZU GEISTIGEM EIGENTUM Der Dremel 3D40 FLEX ist für das Drucken von 3D-Objekten von digitalen Dateien bestimmt, die Sie entweder selbst erstellt haben oder für die Sie eine Berechtigung zum Drucken mit dem Dremel 3D40 FLEX besitzen. Beim Erstellen von Objekten mit dem Dremel 3D40 FLEX liegt es in Ihrer Verantwortung, sicherzustellen, dass Sie keine Urheberrechte von Dritten oder einschlägige Gesetze oder Vorschriften wie beispielsweise das US-amerikanische Gesetz oder Gesetze anderer Länder zum Schutze von geistigem Eigentum verletzen. Der Dremel 3D40 FLEX darf nicht zur Erstellung von Objekten verwendet werden, die Urheberrechten Dritter unterliegen, sofern keine Genehmigung seitens dieser Dritten vorliegt. Für die Verwendung des Dremel 3D40 FLEX zu einem der folgenden Zwecke ist unter Umständen die Genehmigung Dritter erforderlich: Erstellen eines Duplikats oder einer Kopie (ganz oder teilweise) eines Objektes, das nicht von Ihnen entworfen wurde, Erstellen eines Objekts auf Grundlage einer digitalen Datei, die nicht Ihnen gehört, oder Erstellen eines Objekts auf Grundlage eines Scans oder eines materiellen Gegenstandes, den Sie nicht selbst entworfen haben. Es liegt in Ihrer Verantwortung, eine derartige Genehmigung einzuholen. Möglicherweise wird Ihnen eine solche Genehmigung nicht immer erteilt. In diesen Fällen sollten Sie keinen 3D-Druck von den entsprechenden Objekten anfertigen. Wenn Sie dies dennoch tun, erfolgt dies auf eigene Gefahr. Sie sind nicht befugt, den Dremel 3D40 FLEX oder die zugehörige Software oder Firmware zu verändern, zurückzuentwickeln, zu dekompilieren oder zu demontieren, sofern dies nicht durch geltende Gesetze erlaubt ist. Wenn Sie den Dremel 3D40 FLEX auf eine andere als die empfohlene und in diesen Betriebs- und Sicherheitshinweisen beschriebene Art und Weise verwenden, geschieht dies auf eigene Gefahr. Die Verwendung des Dremel 3D40 FLEX zur Herstellung von Objekten unter Verletzung der Urheberrechte Dritter kann eine zivil- und strafrechtliche Verfolgung und Strafen einschließlich nanziellen Entschädigungen, Geldstrafen und Gefängnisstrafen nach sich ziehen. FUNKTIONSBESCHREIBUNG UND TECHNISCHE DATEN DRUCKEN Druckkopf: Einzelextrusion Druckkopftemperatur: Bis zu 230 °C (397 °F) Benutzerschnittstelle: 3,5-Zoll-IPS-Farb-Touchscreen Maximales Druckvolumen: 255mm × 155mm × 170mm (10" × 6" × 6,7") Schichtstärke: 50 µm | 0,5 mm Filamentfarben: für verfügbare Farben siehe Dremel3D.com Interner Speicher: 4GB Externer Speicher: USB-Flash-Laufwerk

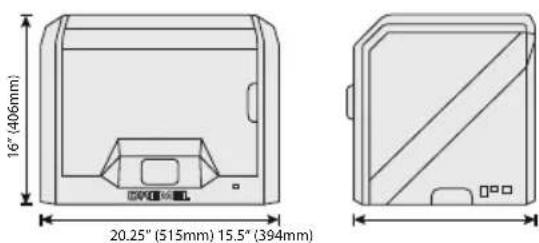

GEWICHT UND ABMESSUNGEN

Gewicht (ohne Spule): 16 kg Maße: 515mm × 406mm × 394mm (20,25" × 16" × 15,9") FILAMENT AUSSCHLIESSLICH mit 1,75-mm-Filamenten von Dremel kompatibel

LAGERUNG VON FILAMENTEN

Die Qualität von Polymeren nimmt im Laufe der Zeit ab. Packen Sie das Filament daher erst aus, wenn es benötigt wird. Lagerung bei Raumtemperatur: 16-29 °C (60-85 °F) und in trockener Umgebung. SOFTWARE Im Lieferumfang des Dremel 3D40 FLEX ist die Dremel Digilab 3D Slicing-Software für Windows und Mac OS X enthalten. Diese Anwendung konvertiert digitale 3D-Dateien in druckbare Dateien.

X v10.9 oder höher (Mavericks)

Microsoft Windows 7 SP1 34FCC-KONFORMITÄT Dieses Gerät wurde getestet und unterliegt den gemäß Teil 15 der FCC-Vorschriften für digitale Geräte der Klasse B festgelegten Beschränkungen. Diese Grenzwerte wurden festgelegt, um angemessenen Schutz gegen schädliche Einwirkungen bei der Verwendung in privaten Haushalten sicherzustellen. Dieses Gerät erzeugt, verwendet und emittiert möglicherweise Energie auf Funkfrequenzen, die bei unsachgemäßer Installation und Verwendung oder unter Nichtbeachtung dieser Anleitung Störungen des Funkverkehrs verursachen kann. Es besteht allerdings keine Garantie, dass in einer bestimmten Installation nicht doch Störungen auftreten können. Sollte das Gerät Störungen im Rundfunk- und Fernsehempfang verursachen, was durch Aus- und Einschalten des Gerätes festgestellt werden kann, empfehlen wir, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Ausrichtung oder Lage der Empfangsantenne verändern.

Abstand zwischen dem Gerät und dem Empfänger vergrößern.

Gerät an eine Steckdose anschließen, an deren Stromkreis nicht auch der Empfänger angeschlossen ist.

Wenden Sie sich für Hilfe an den Händler oder an einen erfahrenen Radio-/TV-Techniker. Änderungen und Modikationen, die nicht ausdrücklich durch den Hersteller zugelassen sind, können die Berechtigung des Anwenders zum Betrieb der Ausrüstung gemäß FCC-Vorschriften erlöschen lassen. INFORMATIONEN ZU GEISTIGEM EIGENTUM Der Dremel 3D40 FLEX ist für das Drucken von 3D-Objekten von digitalen Dateien bestimmt, die Sie entweder selbst erstellt haben oder für die Sie eine Berechtigung zum Drucken mit dem Dremel 3D40 FLEX besitzen. Beim Erstellen von Objekten mit dem Dremel 3D40 FLEX liegt es in Ihrer Verantwortung, sicherzustellen, dass Sie keine Urheberrechte von Dritten oder einschlägige Gesetze oder Vorschriften wie beispielsweise das US-amerikanische Gesetz oder Gesetze anderer Länder zum Schutze von geistigem Eigentum verletzen. Der Dremel 3D40 FLEX darf nicht zur Erstellung von Objekten verwendet werden, die Urheberrechten Dritter unterliegen, sofern keine Genehmigung seitens dieser Dritten vorliegt. Für die Verwendung des Dremel 3D40 FLEX zu einem der folgenden Zwecke ist unter Umständen die Genehmigung Dritter erforderlich: Erstellen eines Duplikats oder einer Kopie (ganz oder teilweise) eines Objektes, das nicht von Ihnen entworfen wurde, Erstellen eines Objekts auf Grundlage einer digitalen Datei, die nicht Ihnen gehört, oder Erstellen eines Objekts auf Grundlage eines Scans oder eines materiellen Gegenstandes, den Sie nicht selbst entworfen haben. Es liegt in Ihrer Verantwortung, eine derartige Genehmigung einzuholen. Möglicherweise wird Ihnen eine solche Genehmigung nicht immer erteilt. In diesen Fällen sollten Sie keinen 3D-Druck von den entsprechenden Objekten anfertigen. Wenn Sie dies dennoch tun, erfolgt dies auf eigene Gefahr. Sie sind nicht befugt, den Dremel 3D40 FLEX oder die zugehörige Software oder Firmware zu verändern, zurückzuentwickeln, zu dekompilieren oder zu demontieren, sofern dies nicht durch geltende Gesetze erlaubt ist. Wenn Sie den Dremel 3D40 FLEX auf eine andere als die empfohlene und in diesen Betriebs- und Sicherheitshinweisen beschriebene Art und Weise verwenden, geschieht dies auf eigene Gefahr. Die Verwendung des Dremel 3D40 FLEX zur Herstellung von Objekten unter Verletzung der Urheberrechte Dritter kann eine zivil- und strafrechtliche Verfolgung und Strafen einschließlich nanziellen Entschädigungen, Geldstrafen und Gefängnisstrafen nach sich ziehen. FUNKTIONSBESCHREIBUNG UND TECHNISCHE DATEN DRUCKEN Druckkopf: Einzelextrusion Druckkopftemperatur: Bis zu 230 °C (397 °F) Benutzerschnittstelle: 3,5-Zoll-IPS-Farb-Touchscreen Maximales Druckvolumen: 255mm × 155mm × 170mm (10" × 6" × 6,7") Schichtstärke: 50 µm | 0,5 mm Filamentfarben: für verfügbare Farben siehe Dremel3D.com Interner Speicher: 4GB Externer Speicher: USB-Flash-Laufwerk

GEWICHT UND ABMESSUNGEN

Gewicht (ohne Spule): 16 kg Maße: 515mm × 406mm × 394mm (20,25" × 16" × 15,9") FILAMENT AUSSCHLIESSLICH mit 1,75-mm-Filamenten von Dremel kompatibel

LAGERUNG VON FILAMENTEN

X v10.9 oder höher (Mavericks)

CPU: 64-bit-Prozessor (32-bit wird nicht unterstützt)

Speicher: 3 GB RAM (4 GB oder mehr wird empfohlen)

Festplattenspeicherplatz: ca. 2 GB freier Festplattenspeicherplatz für die Installation

Grakkarte: 1.024 MB GDDR RAM oder mehr. Microsoft

-11-fähige Grakkarte oder höher

Zeigegerät: Drei-Tasten-Maus ELEKTRISCHE ANFORDERUNGEN 3D40 FLEX-Eingangsspannung: 100-240 V, 47-60 Hz, 0,8-1,8 A BETRIEBSUMGEBUNG Raumtemperatur: 16-29 °C (60-85 °F) Gerade Arbeitsäche Trockene Arbeitsumgebung 16” (406mm)20.25” (515mm) 15.5” (394mm)8” (203mm)8” (203mm)8” (203mm)14” (356mm) WAND

35INFORMATIONSQUELLEN ZUM 3D40 FLEX

Quelle Beschreibung Verfügbar unter Kurzanleitung Enthält eine illustrierte Schritt-für-Schritt- Anleitung zum Auspacken und zur Inbetriebnahme des 3D40 FLEX. Eine Druckversion der Kurzanleitung bendet sich im rechteckigen Karton mit den Komponenten. Sie ist auch online unter www.dremel3d.de, www.dremel3d.at oder www.dremel3d.ch verfügbar. Dremel 3D-Website Bietet die neueste 3D40 FLEX-Soft- ware, Produkt- informationen, Kundenservice und 3D-Modell- und Projekt- downloads. www.dremel3d.com Dremel 3D- Kundendienst Wenden Sie sich für Unterstützung, Wartungsarbeiten und Serviceleistungen an Dremel. www.dremel3d.com Datei-Slicing- Software Ermöglicht das Hochladen, Bearbeiten und Drucken von 3D-Dateien. Verfügbar unter www.dremel3d.de, www.dremel3d.at oder www.dremel3d.ch sowie auf dem im Lieferumfang des Dremel 3D40 FLEX enthaltenen USB-Flash- Laufwerk. BEGRIFFSGLOSSAR Begri󰀨 Denition Flexible Druckplattform Die ache, exible Oberäche, auf der im Dremel 3D40 FLEX Objekte gedruckt werden. Die exible Druckplattform besteht aus einer exiblen Stahlplatte mit Kunststo󰀨gri󰀨en für einfaches Biegen. Die exible Druckplattform ist mit dem Druckplattformhalter am Drucker befestigt. Druckplattform

halter Die ache, magnetische Oberäche, die die exible Druckplattform festhält. Sie besitzt eine magnetische Oberäche, zwei Kerben an der Rückseite und zwei verschiebbare Verriegelungen, die die exible Druckplattform niederhalten. Druckplattform- Klemme Die Klammer an der Vorderseite der Druckplattform, mit der diese arretiert wird. Druckmatte Ein Klebeband, das dafür sorgt, dass Druckobjekte einheitlich sind und an der Druckplattform haften. Druckvolumen Der dreidimensionale (3D) Raum, den ein fertiggestelltes Objekt einnimmt. Der Dremel 3D40 FLEX weist ein maximales Druckvolumen auf. Objekte, die dieses Druckvolumen übersteigen, können nicht in einem Stück gedruckt werden, sondern müssen verkleinert oder in Unterobjekte aufgeteilt werden. Tür Auf der Vorderseite des Dremel 3D40 FLEX bendet sich eine Tür. Diese bietet einfachen Zugri󰀨 auf die Druckplattform, den Druckkopf, das Filament und die Druckobjekte. Da sie aus durchsichtigem Material besteht, können Sie den Fortschritt der Objekte verfolgen, ohne die Druckumgebung zu beeinussen. Ethernet- anschluss Eine kabelgebundene Local-Area-Network- Technologie, über die elektronische Geräte kommunizieren können. Druckkopf Eine Baugruppe, die das Filament mithilfe von Zahnrädern durch den Druckkopfeingang transportiert, auf die Drucktemperatur erwärmt und aus der Druckkopfdüse herausdrückt. Druckkopüfter Ein Lüfter zur Kühlung der äußeren Komponenten des Druckkopfs und des Zahnradmotors. Druckkopüfter- Leitplatte Ein Kunststo󰀨element, das Luft zur Kühlung des aktiven Drucks vom Druckkopüfter zur Druckplattform leitet. Druckkopf- eingang Die Ö󰀨nung oben am Druckkopf, in die das Filament für den Druck eingeführt wird. Druckkopfhebel Ein Hebel an der Seite des Druckkopfs, mit dem die Spannung des Zahnradantriebs gelockert werden kann. Druckkopfdüse Die Düse unten am Druckkopf, aus der das Filament für den Druck herausgepresst wird. Filament Ein fadenähnlicher Strang aus Kunststo󰀨. Filament- Führungsrohr Ein Kunststo󰀨element, durch das Filament von der Filamentspule in das äußere Gehäuse des Dremel 3D40 FLEX geleitet wird. Filamentstau- Sensor Ein Sensor im Druckkopf, der den Drucker anhält, wenn das Filament nicht mehr korrekt austritt. Filamentstand

sensor Ein Sensor im Druckkopf, der den Drucker anhält, wenn das Filament während des Drucks aufgebraucht wird. Filamentspule Eine Rolle, um die ein langer Filamentstrang zur Aufbewahrung und kontinuierlichen Verwendung gewickelt ist. .g, .gcode, .g3drem Ein druckbares Dateiformat, das mit dem Dremel 3D40 FLEX kompatibel ist. Finger- schrauben Einstellräder unterhalb der Druckplattform, mit deren Hilfe der richtige Abstand zwischen der Druckkopfdüse und der Druckplattform eingestellt wird. Nivelliersensor Ein Sensor, der die Höhe der Druckplattform erkennt und bei der korrekten Ausrichtung hilft. Abdeckung Auf der Oberseite des Dremel 3D40 FLEX bendet sich eine Abdeckung. Diese kann bei Bedarf entfernt werden, um von oben auf die Druckplattform, den Druckkopf, das Filament und die Druckobjekte zuzugreifen. Spitzzange Ein gängiges Werkzeug, mit dem kleine Objekte festgehalten und überschüssige Materialien, die zu heiß zum Berühren sind, erfasst werden können. OBJ-Datei Ein gängiges digitales Dateiformat, das häug in 3D-Modell-Programmen verwendet wird. .STL-Dateien können mithilfe von 3D-Software von Drittanbietern erstellt oder von www.dremel3d.de, www.dremel3d.at oder www.dremel3d.ch heruntergeladen werden. Spatel zum Entfernen von Objekten Werkzeug zum Entfernen der fertigen Objekte von der Druckplattform. PLA Ein Biokunststo󰀨, der aus erneuerbaren Materialien wie Speisestärke besteht. Spulen- halterung Ein Kunststo󰀨element links von der Druckplattform im Druckbereich des Dremel 3D40 FLEX, auf das die Filamentspule gesetzt wird. Spulentür Eine abnehmbare Abdeckung, mit der die Filamentspule auf der Spulenhalterung xiert wird. Schrittmotor Ein bürstenloser elektrischer Gleichstrommotor, mit dem die Führungsschienen und die Zahnräder des Druckkopfs angetrieben werden. .STL-Datei Ein gängiges digitales Dateiformat, das häug in 3D-Modell-Programmen verwendet wird. .STL-Dateien können mithilfe von 3D-Software von Drittanbietern erstellt oder von www.dremel3d.de, www.dremel3d.at oder www.dremel3d.ch heruntergeladen werden. Touchscreen Ein berührungsempndliches Farbdisplay, über das Sie den Dremel 3D40 FLEX und die Objekte überwachen und Befehle ohne Computer direkt in den Dremel 3D40 FLEX eingeben können. USB-Flash- Laufwerk Eine tragbare Speicherkarte, die in zahlreichen Geräten zum Einsatz kommt. 36BEGRIFFSGLOSSAR Begri󰀨 Denition Flexible Druckplattform Die ache, exible Oberäche, auf der im Dremel 3D40 FLEX Objekte gedruckt werden. Die exible Druckplattform besteht aus einer exiblen Stahlplatte mit Kunststo󰀨gri󰀨en für einfaches Biegen. Die exible Druckplattform ist mit dem Druckplattformhalter am Drucker befestigt. Druckplattform

sensor Ein Sensor im Druckkopf, der den Drucker anhält, wenn das Filament während des Drucks aufgebraucht wird. Filamentspule Eine Rolle, um die ein langer Filamentstrang zur Aufbewahrung und kontinuierlichen Verwendung gewickelt ist. .g, .gcode, .g3drem Ein druckbares Dateiformat, das mit dem Dremel 3D40 FLEX kompatibel ist. Finger- schrauben Einstellräder unterhalb der Druckplattform, mit deren Hilfe der richtige Abstand zwischen der Druckkopfdüse und der Druckplattform eingestellt wird. Nivelliersensor Ein Sensor, der die Höhe der Druckplattform erkennt und bei der korrekten Ausrichtung hilft. Abdeckung Auf der Oberseite des Dremel 3D40 FLEX bendet sich eine Abdeckung. Diese kann bei Bedarf entfernt werden, um von oben auf die Druckplattform, den Druckkopf, das Filament und die Druckobjekte zuzugreifen. Spitzzange Ein gängiges Werkzeug, mit dem kleine Objekte festgehalten und überschüssige Materialien, die zu heiß zum Berühren sind, erfasst werden können. OBJ-Datei Ein gängiges digitales Dateiformat, das häug in 3D-Modell-Programmen verwendet wird. .STL-Dateien können mithilfe von 3D-Software von Drittanbietern erstellt oder von www.dremel3d.de, www.dremel3d.at oder www.dremel3d.ch heruntergeladen werden. Spatel zum Entfernen von Objekten Werkzeug zum Entfernen der fertigen Objekte von der Druckplattform. PLA Ein Biokunststo󰀨, der aus erneuerbaren Materialien wie Speisestärke besteht. Spulen- halterung Ein Kunststo󰀨element links von der Druckplattform im Druckbereich des Dremel 3D40 FLEX, auf das die Filamentspule gesetzt wird. Spulentür Eine abnehmbare Abdeckung, mit der die Filamentspule auf der Spulenhalterung xiert wird. Schrittmotor Ein bürstenloser elektrischer Gleichstrommotor, mit dem die Führungsschienen und die Zahnräder des Druckkopfs angetrieben werden. .STL-Datei Ein gängiges digitales Dateiformat, das häug in 3D-Modell-Programmen verwendet wird. .STL-Dateien können mithilfe von 3D-Software von Drittanbietern erstellt oder von www.dremel3d.de, www.dremel3d.at oder www.dremel3d.ch heruntergeladen werden. Touchscreen Ein berührungsempndliches Farbdisplay, über das Sie den Dremel 3D40 FLEX und die Objekte überwachen und Befehle ohne Computer direkt in den Dremel 3D40 FLEX eingeben können. USB-Flash- Laufwerk Eine tragbare Speicherkarte, die in zahlreichen Geräten zum Einsatz kommt. WLAN Eine kabellose Local-Area-Network- Technologie, über die elektronische Geräte kommunizieren können. Führungs- schienen X-Achse Eine Reihe von Schienen auf beiden Seiten des Druckkopfs, über die dieser durch einen Schrittmotor im Druckbereich nach links und rechts bewegt werden kann. Führungs- schienen Y-Achse Eine Reihe von Schienen auf beiden Seiten des Druckbereichs, über die der Druckkopf durch einen Schrittmotor im Druckbereich vor und zurück bewegt werden kann. Führungs- schienen Z-Achse Eine Reihe von Schienen im hinteren Druckbereich, über die die Druckplattform durch einen Schrittmotor auf und ab bewegt werden kann.

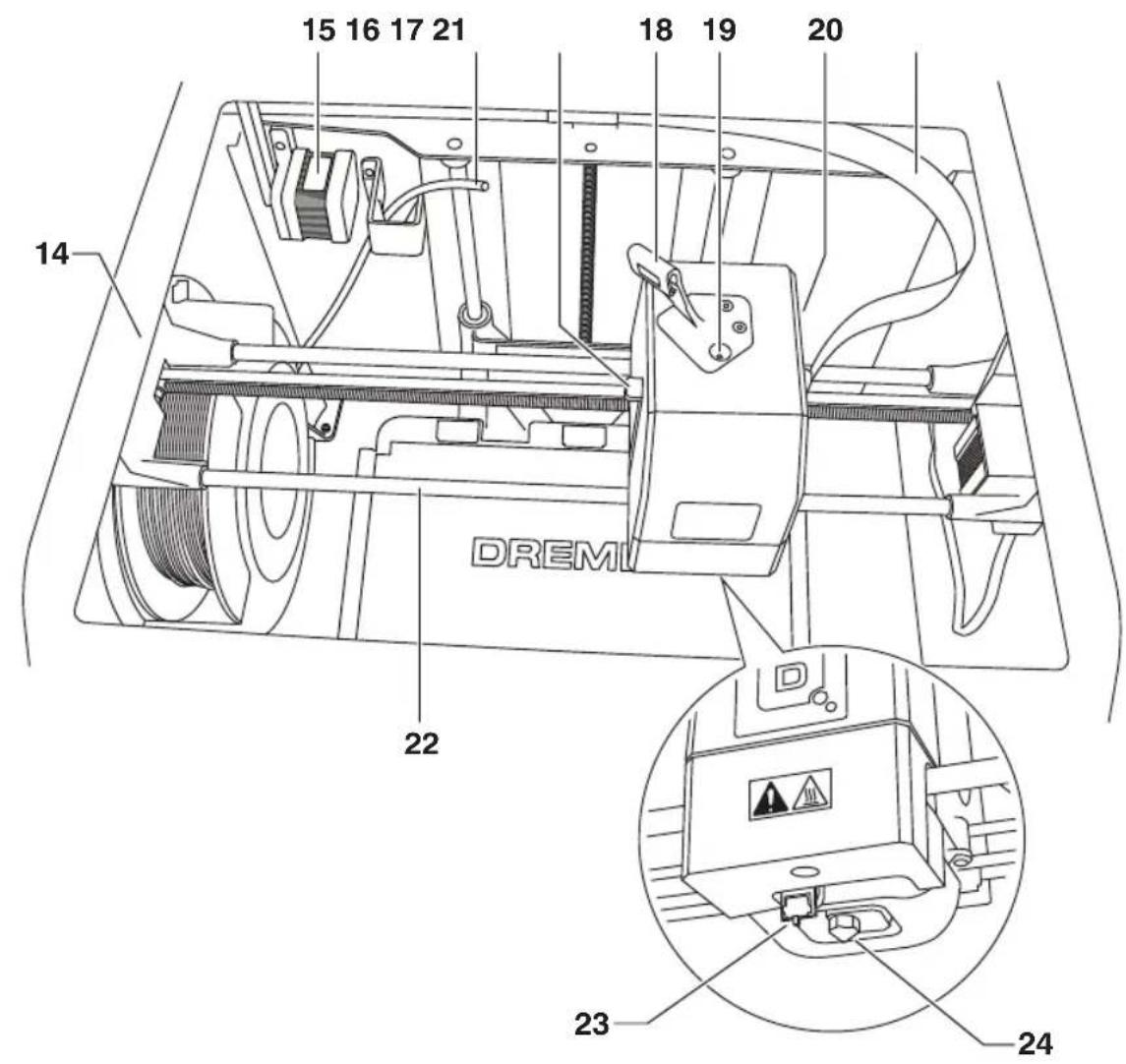

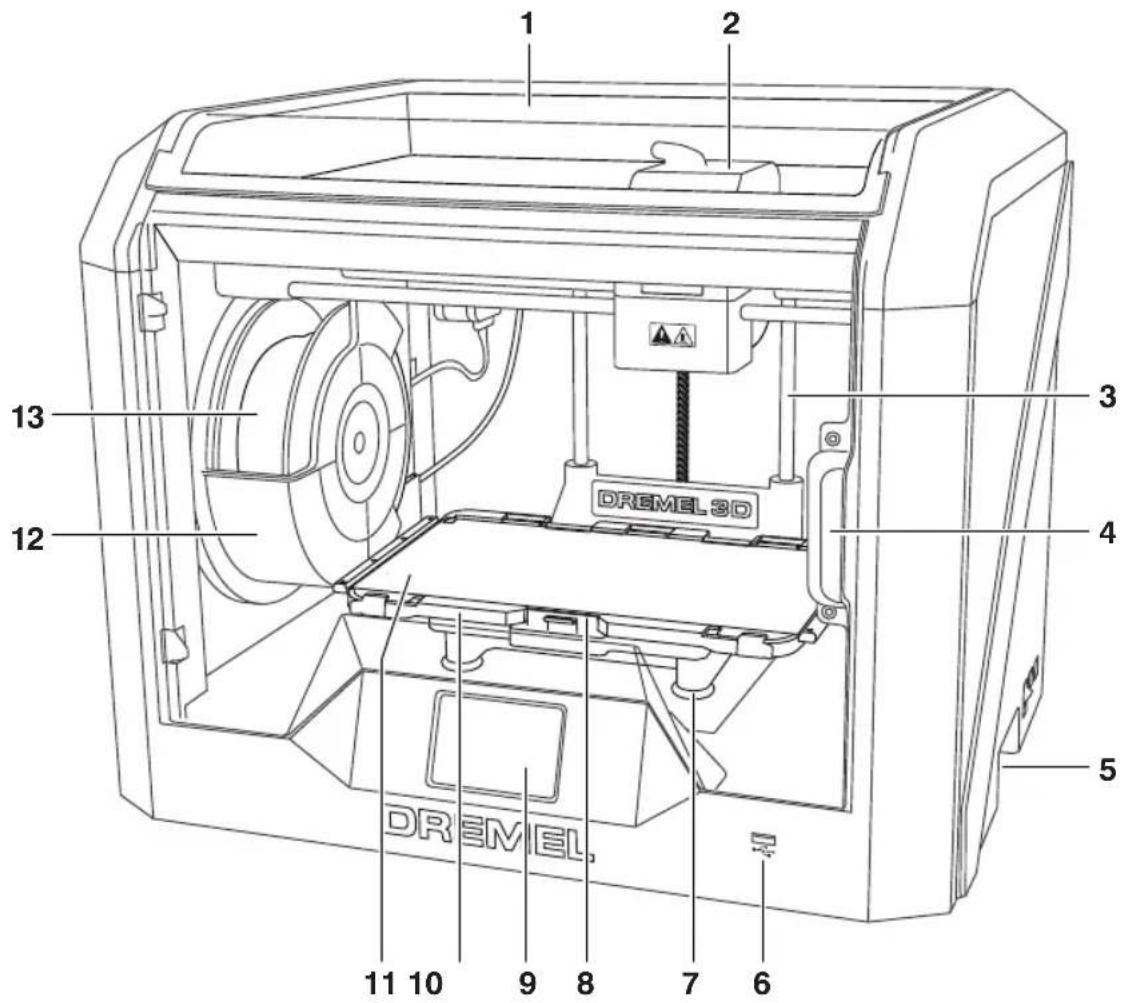

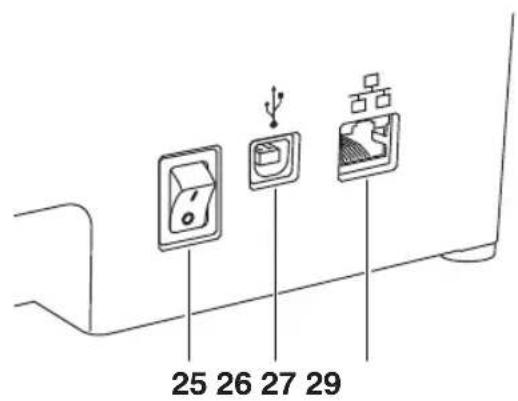

37EINFÜHRUNG IN DEN 3D40 FLEX

3. Führungsschienen Z-Achse

8. Druckplattform-Klemme

10. Druckplattformhalter

11. Flexible Druckplattform

12. Filamentspulenhalterung

14. Führungsschienen Y-Achse

16. Filament-Führungsrohr

18. Filament-Führungsklemme

19. Druckkopfeingang

22. Führungsschienen X-Achse

27. Ethernetanschluss

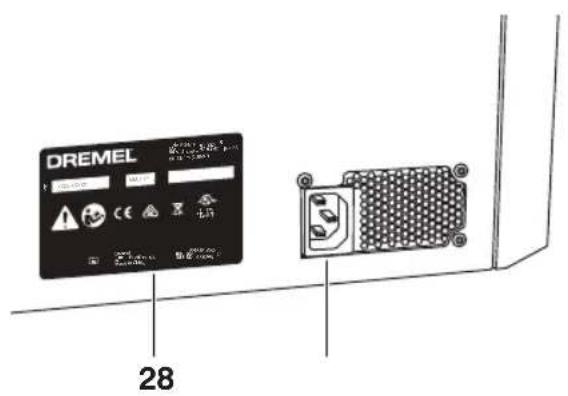

38EINFÜHRUNG IN DEN 3D40 FLEX

3. Führungsschienen Z-Achse

8. Druckplattform-Klemme

10. Druckplattformhalter

11. Flexible Druckplattform

12. Filamentspulenhalterung

14. Führungsschienen Y-Achse

16. Filament-Führungsrohr

18. Filament-Führungsklemme

19. Druckkopfeingang

22. Führungsschienen X-Achse

27. Ethernetanschluss

39EINFÜHRUNG Willkommen in der Welt von Dremel 3D. Wir möchten Ihnen helfen, Ihre 3D-Drucke zu optimieren, und Ihnen wertvolle Tipps für die Umsetzung Ihrer Ideen geben. Der 3D-Druck ist ein Prozess, der Experimentierfreudigkeit und Geduld erfordert. Deshalb stehen Ihnen die Experten von Dremel mit Online-Tipps und Unterstützung zur Seite, um Ihnen den Vorgang zu erleichtern. Mit Dremel können Sie Ihre eigenen Ideen verwirklichen und optimieren. Für den Einstieg mit dem 3D40 FLEX folgen Sie den Anweisungen zur Ersteinrichtung auf dem Touchscreen. LIEFERUMFANG* ENGLISH 3D40 FLEX Quick Start Guide WARNING READ ALL OPERATING/SAFETY INSTRUCTIONS IN THE MANUAL AND FAMILIARIZE YOURSELF WITH THE DREMEL 3D40 FLEX BEFORE SETUP AND USE. FAILURE TO COMPLY WITH THE WARNINGS AND INSTRUCTIONS MAY RESULT IN FIRE, EQUIPMENT DAMAGE, PROPERTY DAMAGE, OR PERSONAL INJURY.2610Z10167 11/2018 All Rights ReservedOriginal instructions 2Übersetzung der Originalbedienungsanleitung 32Traduction de la notice originale 63Traducción de las instrucciones originales 94Traduzione delle istruzioni originali 125Vertaling van de originele gebruiksaanwijzing 156Oversættelse af betjeningsvejledning 187Översättning av originalinstruktioner 217Oversettelse av originalinstruksjonene 247Käännös alkuperäisistä ohjeista 277Перевод оригинальных инструкций 307原厂说明书 339Original instructions 369ترجمة التعليمات الأصلية 401

FLEX Dremel 3D40 FLEX Filamentspule** Druckmatte *Menge kann je nach Kit variieren. **Nicht in feuchter oder heißer Umgebung lagern. Betriebshandbuch Netzkabel Spatel zum Entfernen von Objekten Kurzanleitung USB-Kabel USB-Flash-Laufwerk Dorn zur Reinigung des Druckkopfs Flexible Druckplattform und Druckplattformhalter AUSPACKEN

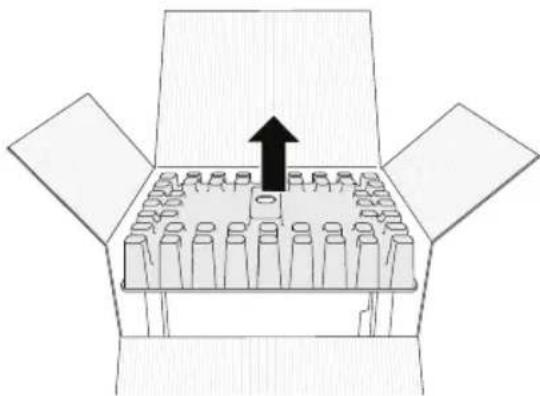

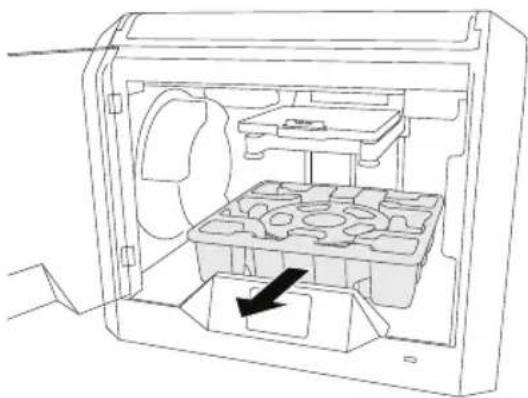

1. Stellen Sie den Karton auf einen Tisch und

schneiden Sie das Klebeband auf, um ihn zu ö󰀨nen.

2. Nehmen Sie den oberen Einsatz heraus.

3. Nehmen Sie den 3D40 FLEX heraus, und stellen

Sie ihn auf einen Tisch.

4. Ö󰀨nen Sie die Abdeckung, und nehmen Sie den

oberen Einsatz heraus.

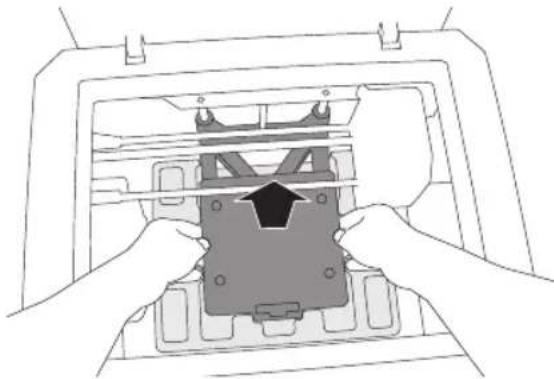

5. Heben Sie die Druckplattform an beiden Seiten an.

40EINFÜHRUNG Willkommen in der Welt von Dremel 3D. Wir möchten Ihnen helfen, Ihre 3D-Drucke zu optimieren, und Ihnen wertvolle Tipps für die Umsetzung Ihrer Ideen geben. Der 3D-Druck ist ein Prozess, der Experimentierfreudigkeit und Geduld erfordert. Deshalb stehen Ihnen die Experten von Dremel mit Online-Tipps und Unterstützung zur Seite, um Ihnen den Vorgang zu erleichtern. Mit Dremel können Sie Ihre eigenen Ideen verwirklichen und optimieren. Für den Einstieg mit dem 3D40 FLEX folgen Sie den Anweisungen zur Ersteinrichtung auf dem Touchscreen. LIEFERUMFANG* ENGLISH 3D40 FLEX Quick Start Guide WARNING READ ALL OPERATING/SAFETY INSTRUCTIONS IN THE MANUAL AND FAMILIARIZE YOURSELF WITH THE DREMEL 3D40 FLEX BEFORE SETUP AND USE. FAILURE TO COMPLY WITH THE WARNINGS AND INSTRUCTIONS MAY RESULT IN FIRE, EQUIPMENT DAMAGE, PROPERTY DAMAGE, OR PERSONAL INJURY. 2610Z10167 11/2018 All Rights Reserved Original instructions 2 Übersetzung der Originalbedienungsanleitung 32 Traduction de la notice originale 63 Traducción de las instrucciones originales 94 Traduzione delle istruzioni originali 125 Vertaling van de originele gebruiksaanwijzing 156 Oversættelse af betjeningsvejledning 187 Översättning av originalinstruktioner 217 Oversettelse av originalinstruksjonene 247 Käännös alkuperäisistä ohjeista 277 Перевод оригинальных инструкций 307 原厂说明书 339 Original instructions 369 ترجمة التعليمات الأصلية 401 GBFRITNLDANORUCNAUSARDEESSVFI FLEX Dremel 3D40 FLEX Filamentspule** Druckmatte *Menge kann je nach Kit variieren. **Nicht in feuchter oder heißer Umgebung lagern. Betriebshandbuch Netzkabel Spatel zum Entfernen von Objekten Kurzanleitung USB-Kabel USB-Flash-Laufwerk Dorn zur Reinigung des Druckkopfs AUSPACKEN

1. Stellen Sie den Karton auf einen Tisch und

schneiden Sie das Klebeband auf, um ihn zu ö󰀨nen.

2. Nehmen Sie den oberen Einsatz heraus.

3. Nehmen Sie den 3D40 FLEX heraus, und stellen

Sie ihn auf einen Tisch.

4. Ö󰀨nen Sie die Abdeckung, und nehmen Sie den

oberen Einsatz heraus.

5. Heben Sie die Druckplattform an beiden Seiten an.

6. Ö󰀨nen Sie die Tür, und nehmen Sie den mittleren

7. Nehmen Sie den unteren Einsatz heraus.

Tipp: Bewahren Sie die Verpackung auf, um das Gerät später darin transportieren und lagern zu können. 41TOUCHSCREEN Dank der integrierten Software und dem Farb-Touchscreen lässt sich der Dremel 3D40 FLEX ganz einfach ohne Computer verwenden. Bevor Sie mit dem Drucken des ersten Modells beginnen, sollten Sie sich mit der Menüstruktur und den Optionen des Touchscreens vertraut machen.

WARNUNG BEACHTEN SIE BEI DER VERWENDUNG DES DREMEL 3D40 FLEX ALLE WARNUNGEN UND SICHERHEITSANWEISUNGEN. ANDERNFALLS KANN ES ZU FEUER, GERÄTE- UND ANDEREN SACHSCHÄDEN SOWIE ZU PERSONENSCHÄDEN KOMMEN. DRUCKEN Tippen Sie, um ein 3D-Modell auszuwählen und den Druckvorgang zu starten. (Ausführliche Druckanweisungen nden Sie auf Seite 54) MENÜ „DRUCKEN“ (BUILD) Tippen Sie auf „Drucker“ (Printer), „USB- Flash-Laufwerk“ (USB Flash Drive) oder „Druckerwarteschlange“ (Print Queue), um das Zielverzeichnis der gewünschten Datei auszuwählen. MENÜ „MODELL“ (MODEL) Tippen Sie auf die Modellbilder oder verwenden Sie die Pfeile, um die Seiten nach dem gewünschten Modell zu durchsuchen. DATEIINFORMATIONEN DRUCKEN (BUILD) – Tippen Sie, um den Druckprozess zu starten. LÖSCHEN (DELETE) – Tippen Sie, um die Modelldatei aus dem Druckerspeicher oder vom USB-Flash-Laufwerk zu entfernen.

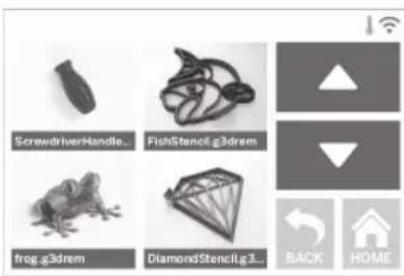

IN DRUCKER KOPIEREN (COPY TO PRINTER) –

Tippen Sie, um die Modelldatei vom USB-Flash- Laufwerk in den internen Druckerspeicher zu kopieren. DRUCKSTATUS ABBRECHEN (STOP) – Tippen Sie, um den aktuellen Druckvorgang abzubrechen. PAUSE/WIEDERGABE (PAUSE/PLAY) – Tippen Sie, um den aktuellen Druckprozess anzuhalten oder fortzusetzen. Während der Pause können Sie auf die Filamenttaste zugreifen.

FILAMENT WECHSELN (CHANGE FILAMENT) –

Tippen Sie, um während des aktuellen Druckvorgangs neues Filament der gleichen oder einer anderen Farbe einzusetzen. MENÜ „WARTESCHLANGE“ (PRINT QUEUE) DRUCKEN (BUILD) – Tippen Sie, um Details zum nächsten Druck anzuzeigen. LÖSCHEN (DELETE) – Tippen Sie, um den nächsten Druck aus der Warteschlange zu entfernen. MODELLDETAILS DRUCKERWARTE- SCHLANGE DRUCKEN (BUILD) – Tippen Sie, um den Druckprozess zu starten. LÖSCHEN (DELETE) – Tippen Sie, um die Modelldatei aus der Warteschlange zu entfernen. FILAMENT Tippen Sie, um den Heizvorgang zu starten und Filament zu laden oder zu wechseln. (Anweisungen zum Laden und Wechseln von Filament nden Sie auf Seite 49) NIVELLIEREN (LEVEL) Tippen Sie, um die Druckplattform auszurichten. (Anweisungen zum Ausrichten der Druckplattform nden Sie auf Seite 53) 42TOUCHSCREEN Dank der integrierten Software und dem Farb-Touchscreen lässt sich der Dremel 3D40 FLEX ganz einfach ohne Computer verwenden. Bevor Sie mit dem Drucken des ersten Modells beginnen, sollten Sie sich mit der Menüstruktur und den Optionen des Touchscreens vertraut machen.

IN DRUCKER KOPIEREN (COPY TO PRINTER) –

FILAMENT WECHSELN (CHANGE FILAMENT) –

Tippen Sie, um während des aktuellen Druckvorgangs neues Filament der gleichen oder einer anderen Farbe einzusetzen. MENÜ „WARTESCHLANGE“ (PRINT QUEUE) DRUCKEN (BUILD) – Tippen Sie, um Details zum nächsten Druck anzuzeigen. LÖSCHEN (DELETE) – Tippen Sie, um den nächsten Druck aus der Warteschlange zu entfernen. MODELLDETAILS DRUCKERWARTE- SCHLANGE DRUCKEN (BUILD) – Tippen Sie, um den Druckprozess zu starten. LÖSCHEN (DELETE) – Tippen Sie, um die Modelldatei aus der Warteschlange zu entfernen. FILAMENT Tippen Sie, um den Heizvorgang zu starten und Filament zu laden oder zu wechseln. (Anweisungen zum Laden und Wechseln von Filament nden Sie auf Seite 49) NIVELLIEREN (LEVEL) Tippen Sie, um die Druckplattform auszurichten. (Anweisungen zum Ausrichten der Druckplattform nden Sie auf Seite 53) 43EXTRAS (TOOLS) Tippen Sie, um die folgenden individuellen Druckfunktionen und -einstellungen aufzurufen. REPARATUREN Tippen Sie, um das Menü mit den Kontakt- informationen des Kundendienstes anzuzeigen. NETZWERK (NETWORK) Tippen Sie, um das Netzwerkmenü aufzurufen und eine WLAN-Verbindung herzustellen oder zu trennen oder einen Proxy festzulegen. WLAN VERBINDEN (CONNECT WIFI) – Tippen Sie, um eine Verbindung zum WLAN herzustellen. WLAN TRENNEN (DISCONNECT WIFI) – Tippen Sie, um die WLAN-Verbindung zu trennen. PROXY FESTLEGEN (SET PROXY) – Tippen Sie, um den Proxy manuell einzugeben.

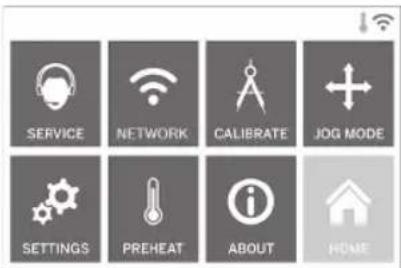

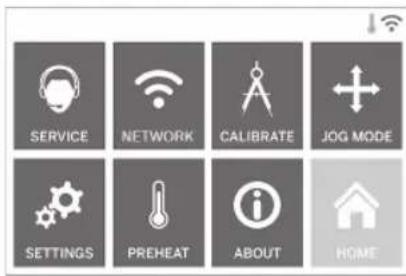

STATISCHE IP ANGEBEN (SET STATIC IP) –

Tippen Sie, um die statische IP festzulegen. KALIBRIEREN (CALIBRATE) Tippen Sie, um den Druckkopf und die Druckplattform in die Ausgangsposition zu bewegen. POSITION (JOG MODE) Tippen Sie, um Optionen zum Verschieben des Druckkopfs und der Druckplattform entlang der X-, Y- und Z-Achse anzuzeigen. 44EXTRAS (TOOLS) Tippen Sie, um die folgenden individuellen Druckfunktionen und -einstellungen aufzurufen. REPARATUREN Tippen Sie, um das Menü mit den Kontakt- informationen des Kundendienstes anzuzeigen. NETZWERK (NETWORK) Tippen Sie, um das Netzwerkmenü aufzurufen und eine WLAN-Verbindung herzustellen oder zu trennen oder einen Proxy festzulegen. WLAN VERBINDEN (CONNECT WIFI) – Tippen Sie, um eine Verbindung zum WLAN herzustellen. WLAN TRENNEN (DISCONNECT WIFI) – Tippen Sie, um die WLAN-Verbindung zu trennen. PROXY FESTLEGEN (SET PROXY) – Tippen Sie, um den Proxy manuell einzugeben.

STATISCHE IP ANGEBEN (SET STATIC IP) –

Tippen Sie, um die statische IP festzulegen. KALIBRIEREN (CALIBRATE) Tippen Sie, um den Druckkopf und die Druckplattform in die Ausgangsposition zu bewegen. POSITION (JOG MODE) Tippen Sie, um Optionen zum Verschieben des Druckkopfs und der Druckplattform entlang der X-, Y- und Z-Achse anzuzeigen. 45DISPLAYLANGUAGEZ-AXISOFFSETSOUNDS DEMO MODE FACTORYRESETCHECKFOR UPDATES BACK HOME EINSTELLUNGEN (SETTINGS) SPRACHE (LANGUAGE) – Tippen Sie, um eine andere Menüsprache auszuwählen. ANZEIGE (DISPLAY) – Tippen Sie, um die LEDs am Gerät oder die Schnelltasten des Hauptmenüs anzupassen. VERSATZ Z-ACHSE (Z-AXIS OFFSET) – Dient zur Kalibrierung der Höhe der Druckplattform während des Druckvorgangs. TON (SOUNDS) – Tippen Sie, um den Ton des 3D40 FLEX ein- oder auszuschalten. DEMO-MODUS (DEMO MODE) – Tippen Sie, um den Einzelhändler-Demomodus ein- oder auszuschalten.

WERKSEINSTELLUNGEN (FACTORY RESET) –

Tippen Sie, um alle auf dem 3D40 FLEX gespeicherten Informationen zu löschen und die Werkseinstellungen wiederherzustellen.

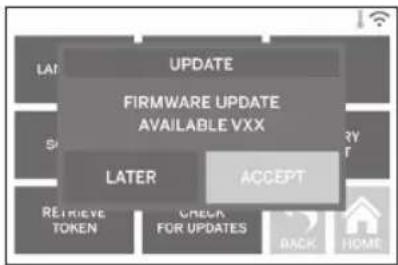

NACH UPDATES SUCHEN (CHECK FOR

UPDATES) – Tippen Sie, um nach neuen Firmwareversionen zu suchen, wenn eine WLAN- oder Ethernetverbindung besteht. VORHEIZEN (PREHEAT) Tippen Sie, um den Druckkopf automatisch für den Druckvorgang oder das Entfernen von Filamentresten aufzuheizen. REINIGEN (PURGE) – Wenn der Druckkopf heiß ist, tippen Sie hier, um Filament manuell herauszudrücken. ABBRECHEN/STARTEN (STOP/START) – Tippen Sie, um das Vorheizen zu starten oder anzuhalten.

DREMEL 3D40 IDEA BUILDER

FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC: BACKHOME INFO (ABOUT) Tippen Sie, um Informationen zum 3D40 FLEX wie die Firmwareversion, die Nutzungsdauer, den Druckerstatus und die MAC-Adresse anzuzeigen. TOUCHSCREENSYMBOLE

Zeigt an, dass ein Fehler vorliegt (z. B. Filament leer oder Tür geö󰀨net).

Zeigt an, dass eine Ethernet-Verbindung besteht.

Zeigt die WLAN-Signalstärke an. Wenn eine Verbindung besteht, ist das Symbol blau.

Zeigt an, dass der Druckkopf kalt ist.

Zeigt an, dass der Druckkopf warm ist.

Zeigt an, dass der Druckkopf heiß ist. 46DISPLAYLANGUAGEZ-AXISOFFSETSOUNDSDEMOMODEFACTORYRESETCHECKFOR UPDATESBACKHOME EINSTELLUNGEN (SETTINGS) SPRACHE (LANGUAGE) – Tippen Sie, um eine andere Menüsprache auszuwählen. ANZEIGE (DISPLAY) – Tippen Sie, um die LEDs am Gerät oder die Schnelltasten des Hauptmenüs anzupassen. VERSATZ Z-ACHSE (Z-AXIS OFFSET) – Dient zur Kalibrierung der Höhe der Druckplattform während des Druckvorgangs. TON (SOUNDS) – Tippen Sie, um den Ton des 3D40 FLEX ein- oder auszuschalten. DEMO-MODUS (DEMO MODE) – Tippen Sie, um den Einzelhändler-Demomodus ein- oder auszuschalten.

WERKSEINSTELLUNGEN (FACTORY RESET) –

Tippen Sie, um alle auf dem 3D40 FLEX gespeicherten Informationen zu löschen und die Werkseinstellungen wiederherzustellen.

NACH UPDATES SUCHEN (CHECK FOR

DREMEL 3D40 IDEA BUILDER

FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC: BACK HOME INFO (ABOUT) Tippen Sie, um Informationen zum 3D40 FLEX wie die Firmwareversion, die Nutzungsdauer, den Druckerstatus und die MAC-Adresse anzuzeigen. TOUCHSCREENSYMBOLE

Zeigt an, dass ein Fehler vorliegt (z. B. Filament leer oder Tür geö󰀨net).

Zeigt an, dass eine Ethernet-Verbindung besteht.

Zeigt die WLAN-Signalstärke an. Wenn eine Verbindung besteht, ist das Symbol blau.

Zeigt an, dass der Druckkopf kalt ist.

Zeigt an, dass der Druckkopf warm ist.

Zeigt an, dass der Druckkopf heiß ist.

Wenn Sie den Dremel 3D40 FLEX zum ersten Mal einschalten, werden Sie aufgefordert, das Netzwerk einzurichten. Dadurch erhalten Sie Zugang zu Benachrichtigungen über Firmware-Updates.

1. Zum Abschließen der Erstkonguration tippen

Sie auf „Ja“ (Yes), wenn Sie dazu aufgefordert werden. Wenn Sie diese Konguration ablehnen, können Sie das Netzwerk auch zu einem späteren Zeitpunkt einrichten.

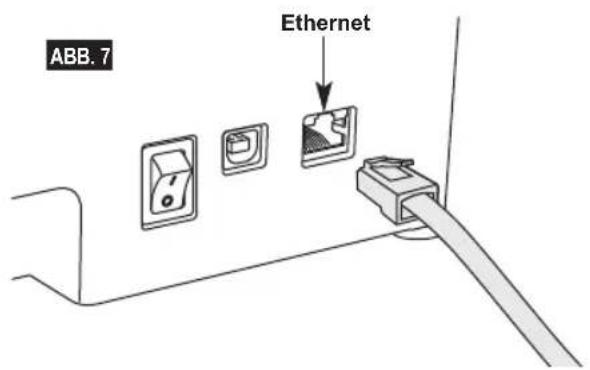

2. Wenn Sie „Ja“ (Yes) wählen, stellt der 3D40 FLEX

automatisch eine Verbindung mit Ihrem Ethernet her oder sucht nach verfügbaren drahtlosen Netzwerken.

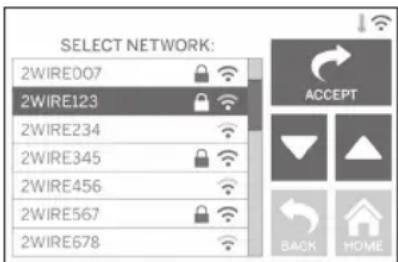

3. Wählen Sie auf dem Touchscreen Ihr WLAN aus.

Mit den Pfeilen können Sie durch die Liste der verfügbaren Netzwerke scrollen. Wenn der Name Ihres WLANs markiert ist, tippen Sie auf „Akzeptieren“ (Accept).

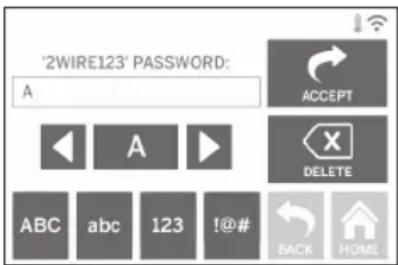

4. Geben Sie Ihr WLAN-Kennwort ein, und tippen

Sie auf „Akzeptieren“ (Accept). DRUCKVORBEREITUNG

VERWENDUNG DES DREMEL

3D40 FLEX ALLE WARNUNGEN UND

SICHERHEITSANWEISUNGEN. Andernfalls kann es zu Feuer, Geräte- und anderen Sachschäden sowie zu Personenschäden kommen.

WÄHREND DES BETRIEBS ODER WENN DIE TEMPERATUR ÜBER 60 °C (140 °F) LIEGT. Das Berühren der Druckkopfdüse während des Betriebs oder vor dem Abkühlen der Düse kann zu Personenschäden führen.

DREMEL-FILAMENTE. Die Verwendung von nicht von Dremel zugelassenen Filamenten kann zu Geräte- und Sachschäden führen.

NICHT HERAUS. Andernfalls kann es zu Schäden am Druckkopf kommen.

LADEN/WECHSELN VON FILAMENT

1. Starten Sie den Lade-/Wechselvorgang, indem

Sie auf dem Touchscreen auf „Filament“ tippen. Der Druckkopf wird in die vordere rechte Ecke des Druckbereichs bewegt und die Druckkopfdüse aufgeheizt.

2. Wenn der Druckkopf anhält, ö󰀨nen Sie die

Abdeckung des 3D40 FLEX, um ihn besser zu erreichen.

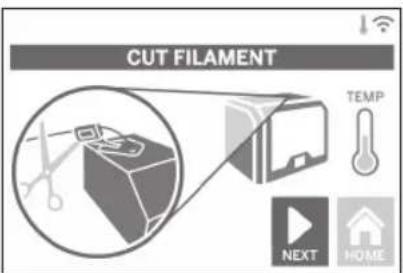

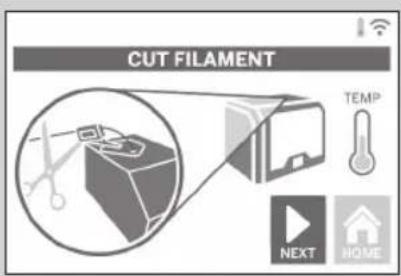

3. Wenn vorhandenes Filament geladen wird,

schneiden Sie überschüssiges Filament im Bereich des Druckkopfeingangs weg, und tippen Sie auf dem Touchscreen auf „Weiter“ (Next).

4. Nehmen Sie die Spulentür ab, indem Sie sie

gegen den Uhrzeigersinn drehen, und entfernen Sie gegebenenfalls die vorhandene Spule (siehe Abbildung 1).

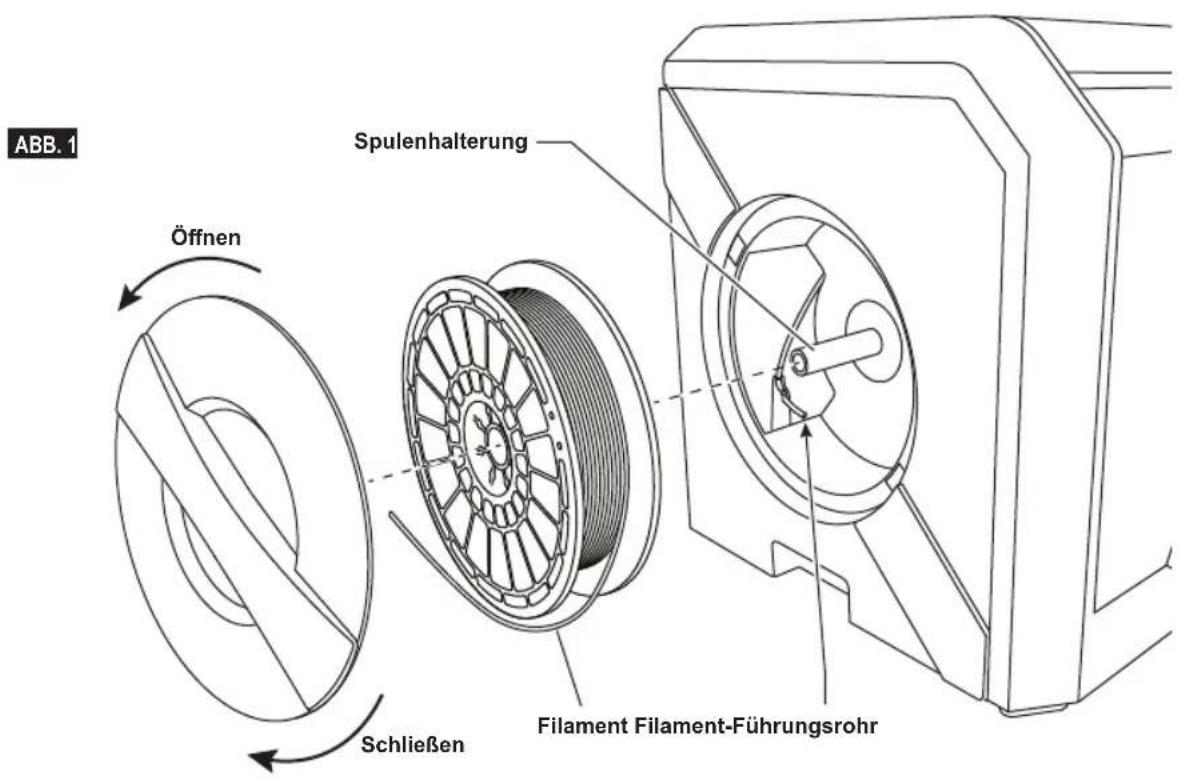

ABB. 1 Ö󰀨nen Schließen Filament Filament-Führungsrohr Spulenhalterung 48DRUCKVORBEREITUNG

VERWENDUNG DES DREMEL

3D40 FLEX ALLE WARNUNGEN UND

SICHERHEITSANWEISUNGEN. Andernfalls kann es zu Feuer, Geräte- und anderen Sachschäden sowie zu Personenschäden kommen.

WÄHREND DES BETRIEBS ODER WENN DIE TEMPERATUR ÜBER 60 °C (140 °F) LIEGT. Das Berühren der Druckkopfdüse während des Betriebs oder vor dem Abkühlen der Düse kann zu Personenschäden führen.

DREMEL-FILAMENTE. Die Verwendung von nicht von Dremel zugelassenen Filamenten kann zu Geräte- und Sachschäden führen.

NICHT HERAUS. Andernfalls kann es zu Schäden am Druckkopf kommen.

LADEN/WECHSELN VON FILAMENT

1. Starten Sie den Lade-/Wechselvorgang, indem

Sie auf dem Touchscreen auf „Filament“ tippen. Der Druckkopf wird in die vordere rechte Ecke des Druckbereichs bewegt und die Druckkopfdüse aufgeheizt.

2. Wenn der Druckkopf anhält, ö󰀨nen Sie die

Abdeckung des 3D40 FLEX, um ihn besser zu erreichen.

3. Wenn vorhandenes Filament geladen wird,

schneiden Sie überschüssiges Filament im Bereich des Druckkopfeingangs weg, und tippen Sie auf dem Touchscreen auf „Weiter“ (Next).

4. Nehmen Sie die Spulentür ab, indem Sie sie

gegen den Uhrzeigersinn drehen, und entfernen Sie gegebenenfalls die vorhandene Spule (siehe Abbildung 1). ABB. 1 Ö󰀨nen Schließen Filament Filament-Führungsrohr Spulenhalterung 49ABB. 2 Führungsrohr Filament Filamentführung Druckkopfeingang

5. Fädeln Sie die Spitze des neuen Filaments durch

das Führungsrohr, setzen Sie die Spule auf die Spulenhalterung auf und setzen Sie die Spulentür wieder ein, indem Sie die Laschen an den Ö󰀨nungen ausrichten und die Tür im Uhrzeigersinn drehen (siehe Abbildung 1). Tippen Sie auf dem Touchscreen auf „Weiter“ (Next).

6. Wenn Sie das Filament wechseln, entfernt der

3D40 FLEX das vorhandene Filament automatisch.

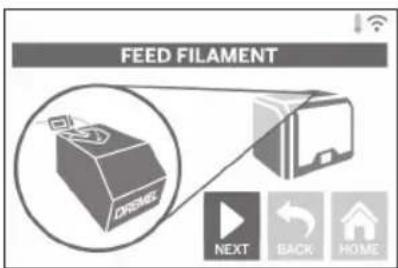

7. Wenn das Fenster „Filament einführen“ (Feed

Filament) angezeigt wird, tippen Sie auf dem Touchscreen auf „Weiter“ (Next) und führen das Filament aus dem Führungsrohr in den Druckkopfeingang ein, bis es vom Druckkopf eingezogen wird (siehe Abbildung 2).

8. Das Filament wird in den Druckkopf gezogen

und beginnt, aus der heißen Druckkopfdrüse auszutreten. HINWEIS: Der Dremel 3D40 FLEX wurde werkseitig durch Drucken von Objekten getestet. Dabei kamen unter Umständen Filamente mit einer anderen als der von Ihnen verwendeten Farbe zum Einsatz. Es kann sein, dass geringe Mengen dieser Filamente im Druckkopf verblieben sind.

9. Wenn das neue Filament an der Druckkopfdüse

erscheint, tippen Sie auf dem Touchscreen auf „Fertig“ (Done), um den Ladevorgang abzuschließen, zum Hauptmenü zurückzukehren und den Druckkopf zu kalibrieren. Entfernen Sie überschüssiges Filament vorsichtig, ohne die heiße Druckkopfdüse zu berühren. Verwenden Sie dazu bei Bedarf vorsichtig eine Spitzzange.

ACHTEN SIE BEIM ENTFERNEN

3D40 FLEX NICHT ORDNUNGSGEMÄSS. DEFEKTE

DÜSEN MÜSSEN DAHER AUSGETAUSCHT WERDEN.

10. Schließen Sie die Abdeckung und die Tür des

VORBEREITEN DER DRUCKPLATTFORM

WARNUNG DRUCKPLATTFORM NICHT

VERLETZUNGEN KOMMEN.

HARTGLASPLATTE NICHT AUS

DER KUNSTSTOFFHALTERUNG

ENTFERNEN. WENN DIE RÄNDER DER

HARTGLASPLATTE BERÜHRT WERDEN, KANN ES

ZU VERLETZUNGEN KOMMEN.

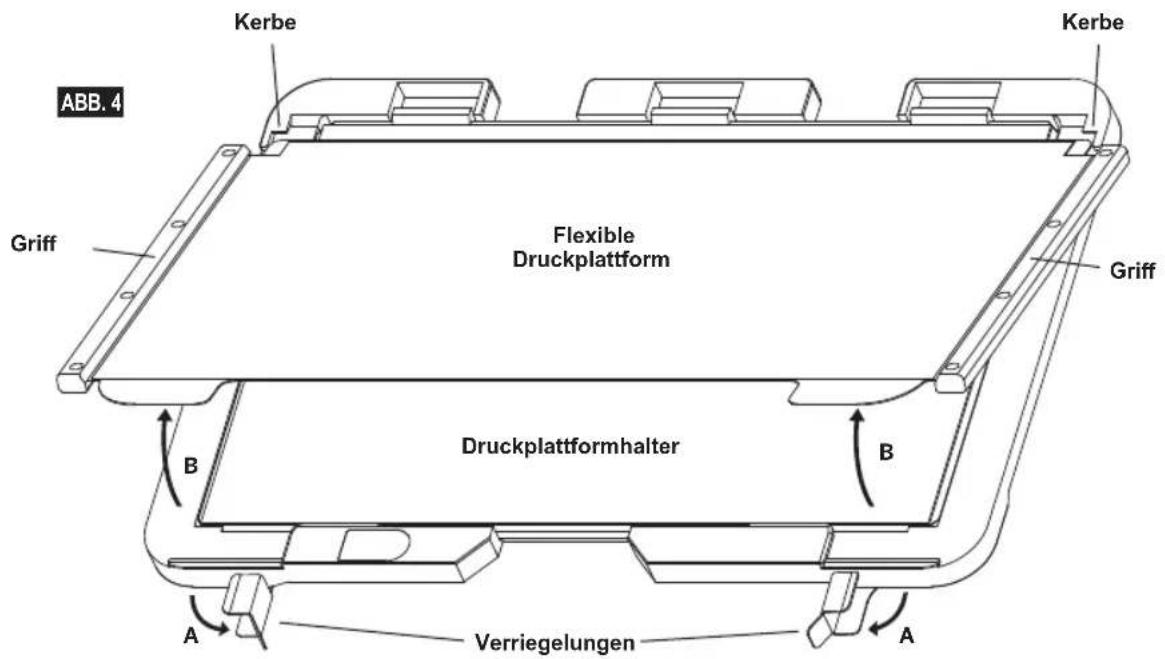

1. Ihre Druckplattform besteht aus zwei Teilen:

der exiblen Druckplattform und dem Druckplattformhalter. Der Druckplattformhalter besitzt eine magnetische Oberäche, an der die exible Druckplattform befestigt wird. Außerdem hat er zwei Kerben an der Rückseite und verschiebbare Verriegelungen an der Vorderseite, um die Ecken der exiblen Druckplattform niederzuhalten.

2. Die exible Druckplattform kann vom

Druckplattformhalter entfernt werden, indem Sie die verschiebbaren Verriegelungen in Ihre Richtung drehen (A), die exible Druckplattform an den blauen Gri󰀨en nach oben (B) und auf sich zu heraus ziehen (C), Abbildung 3.

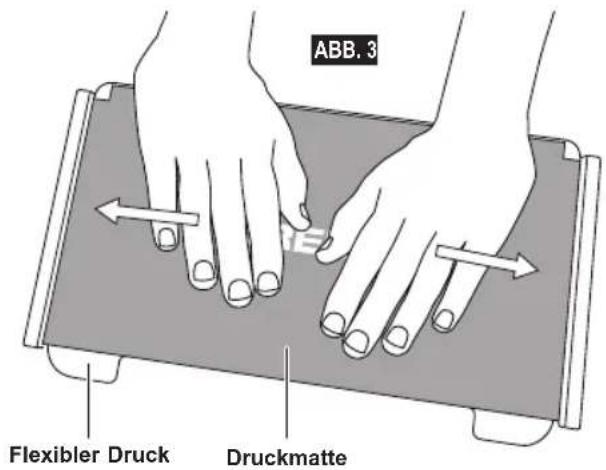

3. An der exiblen Druckplattform ist eine Druckmatte

angebracht. Um diese zu entfernen, heben Sie sie an der Lasche an der vorderen Ecke an und ziehen sie langsam ab. Um eine neue Druckmatte anzubringen, entfernen Sie die Klebefolie von der Druckmatte und platzieren die Druckmatte auf der exiblen Druckplattform. Für ein optimales Ergebnis drücken Sie die Druckmatte von der Mitte der exiblen Druckplattform aus nach außen hin fest, um Luftblasen zu entfernen, siehe Abbildung 4. BBAA ABB. 3 ABB. 4 Flexibler Druck Flexible Druckplattform Druckplattformhalter Kerbe Verriegelungen Gri󰀨 Gri󰀨 Kerbe Druckmatte 50ABB. 2 Führungsrohr Filament Filamentführung Druckkopfeingang

5. Fädeln Sie die Spitze des neuen Filaments durch

6. Wenn Sie das Filament wechseln, entfernt der

3D40 FLEX das vorhandene Filament automatisch.

7. Wenn das Fenster „Filament einführen“ (Feed

8. Das Filament wird in den Druckkopf gezogen

9. Wenn das neue Filament an der Druckkopfdüse

ACHTEN SIE BEIM ENTFERNEN

3D40 FLEX NICHT ORDNUNGSGEMÄSS. DEFEKTE

DÜSEN MÜSSEN DAHER AUSGETAUSCHT WERDEN.

10. Schließen Sie die Abdeckung und die Tür des

VORBEREITEN DER DRUCKPLATTFORM

WARNUNG DRUCKPLATTFORM NICHT

VERLETZUNGEN KOMMEN.

HARTGLASPLATTE NICHT AUS

DER KUNSTSTOFFHALTERUNG

ENTFERNEN. WENN DIE RÄNDER DER

HARTGLASPLATTE BERÜHRT WERDEN, KANN ES

ZU VERLETZUNGEN KOMMEN.

1. Ihre Druckplattform besteht aus zwei Teilen:

2. Die exible Druckplattform kann vom

3. An der exiblen Druckplattform ist eine Druckmatte

ABB. 3 ABB. 4 Flexibler Druck Flexible Druckplattform Druckplattformhalter Kerbe Verriegelungen Gri󰀨 Gri󰀨 Kerbe Druckmatte

514. Die exible Druckplattform kann auf dem

Druckplattformhalter installiert werden, indem sie in einem Winkel, in dem die Ecken der exiblen Druckplattform unter die Kerben an der Rückseite des Druckplattformhalters gleiten, nach hinten geschoben wird. Lassen Sie die exible Druckplattform so los, dass sie auf dem Magnet haftet und schließen Sie die Verriegelungen an der Vorderseite, um sie an ihrem Platz zu halten. TIPP: Die exible Druckplattform lässt sich viel einfacher aus- und einbauen, wenn der Druckplattformhalter bereits im Drucker installiert ist. Generell muss der Druckplattformhalter, wenn er einmal im Drucker installiert ist, nicht mehr ausgebaut werden. Es genügt, die exible Druckplattform zu entfernen.

5. Der Druckplattformhalter lässt sich entfernen, indem

Sie auf die Klemme vorne an der Druckplattform drücken und den Druckplattformhalter vom Sockel heben, Abbildung 7.

6. Setzen Sie den Druckplattformhalter ein und

sichern Sie ihn mithilfe der Druckplattform- Klemmen. ABB. 5 Klemme HEBEN DRÜCKEN Klemme Klemme

AUSRICHTEN DER DRUCKPLATTFORM

DRUCKKOPFDÜSE NICHT, WÄHREND DER DREMEL 3D40 FLEX IN BETRIEB IST ODER DIE TEMPERATUR ÜBER 60 °C (140 °F) LIEGT. DAS BERÜHREN DER DRUCKKOPFDÜSE WÄHREND DES BETRIEBS ODER VOR DEM ABKÜHLEN DER DÜSE KANN ZU PERSONENSCHÄDEN FÜHREN. Es ist wichtig, die Druckplattform stets neu auszurichten, wenn Sie sie wieder eingesetzt oder ausgetauscht haben. Dadurch wird ein gleichmäßiger Abstand zur Druckkopfdüse sichergestellt. Entfernen Sie eventuell vorhandene Luftblasen zwischen der Druckplattform und dem Druckband (der Druckmatte). Wenn die Druckplattform nicht ordnungsgemäß ausgerichtet ist oder Luftblasen vorhanden sind, werden die Objekte unter Umständen nicht korrekt gedruckt.

1. Achten Sie darauf, dass Druckband auf der

Druckplattform liegt und sich keine Gegenstände darauf benden. Wenn das Druckband erst nach dem Ausrichten ausgelegt wird, kann sich dies auf die Gleichmäßigkeit des Drucks auswirken.

2. Tippen Sie auf dem Touchscreen des 3D40 FLEX

auf „Ausrichten“ (Level).

3. Der Druckkopf und die Druckplattform werden so

positioniert, dass die Druckplattform eben ist. Der 3D40 FLEX kontrolliert als erstes die Ausrichtung hinten in der Mitte der Druckplattform. Anhand der beiden Fingerschrauben links und rechts unter der Druckplattform kann diese angehoben und gesenkt werden. Der Druckkopf enthält einen Sensor, der erkennt, ob das Druckbett eben ist. Weitere Werkzeuge sind nicht erforderlich.

4. Wenn die Druckplattform zu hoch oder zu niedrig

ist, wird dies auf dem Touchscreen angezeigt. Wenn die Druckplattform zu hoch ist, drehen Sie die entsprechende Fingerschraube nach rechts, bis ein Signalton zu hören ist und auf dem Touchscreen angezeigt wird, dass das Gerät bereit für die Prüfung der Druckbettausrichtung ist.

525. Der Druckplattformhalter lässt sich entfernen, indem

Sie auf die Klemme vorne an der Druckplattform drücken und den Druckplattformhalter vom Sockel heben, Abbildung 7.

6. Setzen Sie den Druckplattformhalter ein und

sichern Sie ihn mithilfe der Druckplattform- Klemmen. ABB. 5 Klemme HEBEN DRÜCKEN Klemme Klemme

AUSRICHTEN DER DRUCKPLATTFORM

1. Achten Sie darauf, dass Druckband auf der

Druckplattform liegt und sich keine Gegenstände darauf benden. Wenn das Druckband erst nach dem Ausrichten ausgelegt wird, kann sich dies auf die Gleichmäßigkeit des Drucks auswirken.

2. Tippen Sie auf dem Touchscreen des 3D40 FLEX

auf „Ausrichten“ (Level).

3. Der Druckkopf und die Druckplattform werden so

4. Wenn die Druckplattform zu hoch oder zu niedrig

5. Wenn die Druckplattform zu niedrig ist, drehen Sie

die Fingerschraube nach links, bis ein Signalton zu hören ist und auf dem Touchscreen angezeigt wird, dass das Gerät bereit für die Prüfung der Druckbettausrichtung ist.

6. Tippen Sie auf „Prüfen“ (Verify), um die Ausrichtung

des Druckbetts zu prüfen. Wenn weitere Anpassungen nötig sind, wird auf dem Touchscreen die Richtung angezeigt. Bei korrekter Ausrichtung bewegt sich der Druckkopf zum nächsten Punkt, und der Ausrichtvorgang kann wiederholt werden.

7. Wiederholen Sie die Schritte 4 bis 6 für die zweite

Position. Wenn das Druckbett eben ist, bewegt sich der Druckkopf automatisch in die Kalibrierungs- position, und der Ausrichtungsvorgang wird abgeschlossen.

53ANSCHLIESSEN EINES USB-KABELS

1. Schalten Sie den Netzschalter des 3D40 FLEX

2. Verbinden Sie den 3D40 FLEX über das im

Lieferumfang enthaltene USB-Kabel mit Ihrem Computer (siehe Abbildung 6).

3. Ö󰀨nen Sie die Software.

4. Schalten Sie den Dremel 3D40 FLEX über den

Netzschalter ein, um Ihren Computer mit dem Dremel 3D40 FLEX zu synchronisieren.

HERSTELLEN EINER ETHERNETVERBINDUNG

1. Schalten Sie den Netzschalter des 3D40 FLEX

2. Schließen Sie das Ethernetkabel an den 3D40

FLEX an, Abbildung 7.

3. Schalten Sie den Netzschalter des 3D40 FLEX ein.

Die Ethernetverbindung sollte automatisch erkannt werden. Tippen Sie auf „Akzeptieren“ (Accept), um die Verbindung zu bestätigen. ABB. 6 ABB. 7 Ethernet USB DRUCKEN

VERWENDUNG DES DREMEL

3D40 FLEX ALLE WARNUNGEN UND

SICHERHEITSANWEISUNGEN. Andernfalls kann es zu Feuer, Geräte- und anderen Sachschäden sowie zu Personenschäden kommen.

BETRIEBS NICHT IN DAS INNERE

DES DREMEL 3D40 FLEX. Das Berühren von beweglichen Teilen des Dremel 3D40 FLEX während des Betriebs kann zu Objekten von mangelhafter Qualität, weiteren Geräteschäden, Sachschäden und Personenschäden führen. HINWEIS: Die Funktion des Dremel 3D40 FLEX wurde werkseitig durch Drucken von Testobjekten überprüft. Dabei kamen unter Umständen Filamente mit einer anderen als der von Ihnen verwendeten Farbe zum Einsatz. Es kann sein, dass geringe Mengen dieser Filamente im Druckkopf verblieben sind. Daher ist es möglich, dass Ihr erstes Objekt zunächst teilweise die Farbe des Testlaments aufweist. Beim Drucken mit dem 3D40 FLEX stehen Ihnen mehrere Optionen zur Verfügung:

2) USB-Flash-Laufwerk

1. Achten Sie darauf, eine ausreichende Menge

Filament für den Druck zu laden (siehe Seite 49). TIPP: Um vor dem Druck festzustellen, ob ausreichend Filament für das Objekt vorhanden ist, können Sie die in Dremel Digilab 3D Slicer aufgeführte Filamentlänge mit der Länge des Filaments auf der Spule vergleichen, die vom Längenmesser angezeigt wird. Wenn das Filament während des Druckens ausgeht, wird der 3D40 FLEX angehalten, bis neues Filament geladen wird.

2. Vergewissern Sie sich, dass Druckband vorhanden

und die Druckplattform eben und frei von Gegenständen ist.

DRUCKEN AUS DEM DRUCKERSPEICHER

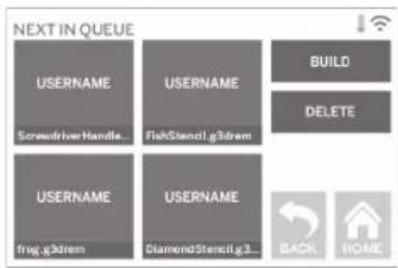

1. Tippen Sie im Hauptmenü auf „Drucken“ (Build).

2. Tippen Sie im Druckmenü auf das Druckersymbol.

3. Tippen Sie auf das gewünschte Modell.

(Sie können mit den Pfeilen durch die Seiten blättern.) 54DRUCKEN

VERWENDUNG DES DREMEL

3D40 FLEX ALLE WARNUNGEN UND

SICHERHEITSANWEISUNGEN. Andernfalls kann es zu Feuer, Geräte- und anderen Sachschäden sowie zu Personenschäden kommen.

BETRIEBS NICHT IN DAS INNERE

2) USB-Flash-Laufwerk

1. Achten Sie darauf, eine ausreichende Menge

2. Vergewissern Sie sich, dass Druckband vorhanden

und die Druckplattform eben und frei von Gegenständen ist.

DRUCKEN AUS DEM DRUCKERSPEICHER

1. Tippen Sie im Hauptmenü auf „Drucken“ (Build).

2. Tippen Sie im Druckmenü auf das Druckersymbol.

3. Tippen Sie auf das gewünschte Modell.

(Sie können mit den Pfeilen durch die Seiten blättern.)

4. Tippen Sie auf der Seite mit den Modelldetails auf

„Drucken“ (Build), um den Druckvorgang zu starten.

5. Der 3D40 FLEX bringt den Druckkopf und die

Druckplattform zunächst in die Ausgangspositionen, bevor der Ausrichtungssensor die Druckplattform leicht berührt, um die Ausrichtung abzuschließen. Anschließend beginnt der Aufheizvorgang der Druckkopfdüse, der einige Minuten dauern kann. Sobald die richtige Temperatur erreicht ist, wird das Modell gedruckt.

6. Wenn das Modell fertig ist, bringt der 3D40 FLEX

den Druckkopf und die Druckplattform automatisch in die Kalibrierungspositionen und kühlt die Druckkopfdüsen ab.

7. Warten Sie, bis auf dem Touchscreen angezeigt

wird, dass der Druckkopf „kalt“ (cool) ist, und entnehmen Sie dann das Objekt. Anweisungen zum Entnehmen von Objekten nden Sie weiter unten im Abschnitt „Entnehmen fertiger Objekte“.

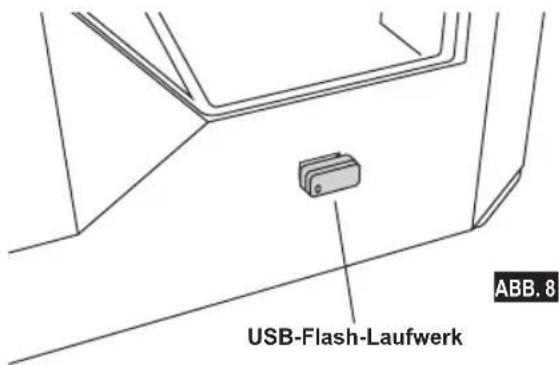

55DRUCKEN VOM USB-FLASH-LAUFWERK

1. Tippen Sie im Hauptmenü auf „Drucken“ (Build).

2. Tippen Sie auf das USB-Symbol, um die Inhalte

des USB-Flash-Laufwerks aufzurufen.

3. Führen Sie die Schritte 3 bis 7 unter „Drucken

aus dem Druckerspeicher“ aus, um den Druck vom USB-Flash-Laufwerk abzuschließen. ABB. 8 USB-Flash-Laufwerk

DRUCKEN VOM COMPUTER

Der Dremel 3D40 FLEX ist mit Dremel Digilab 3D Slicer kompatibel. Befolgen Sie die Anweisungen der jeweiligen Software, um vom Computer zu drucken. ABBRECHEN EINES DRUCKS AUF DEM 3D40 FLEX Um den Objektdruck während des Aufwärmens oder Druckens abzubrechen, tippen Sie auf dem Touchscreen auf „Abbrechen“ (Stop). Wenn Sie mit „Ja“ (Yes) bestätigen, werden Druckkopf und Druckplattform in die Kalibrierposition gebracht.

SCHUTZAUSRÜSTUNG. Durch Schutzausrüstung wie hitzebeständige Handschuhe und eine Schutzbrille wird die Verletzungsgefahr reduziert.

DRUCKPLATTFORM NICHT SO, DASS DAS DARAUF BEFINDLICHE OBJEKT AUF SIE ODER AUF ANDERE GERICHTET IST. Von der Druckplattform wegiegende Objekte können zu Personenschäden führen.

DRUCKPLATTFORM ENTFERNEN. Das Abrutschen mit dem Werkzeug während des Entfernens des Objekts von der Druckplattform kann bei falscher Körperhaltung zu Personenschäden führen.

WARNUNG DRUCKPLATTFORMHALTER NICHT FALLEN LASSEN. Wenn die Hartglasplatte bricht, kann es zu Verletzungen kommen.

WARNUNG DRUCKPLATTFORMHALTER BEIM

ENTFERNEN VON OBJEKTEN

NICHT VERDREHEN ODER BIEGEN. Wenn sich die Hartglasplatte aus der Kunststo󰀨halterung löst, kann es zu Verletzungen kommen.

ENTFERNEN VON OBJEKTEN NICHT ZU

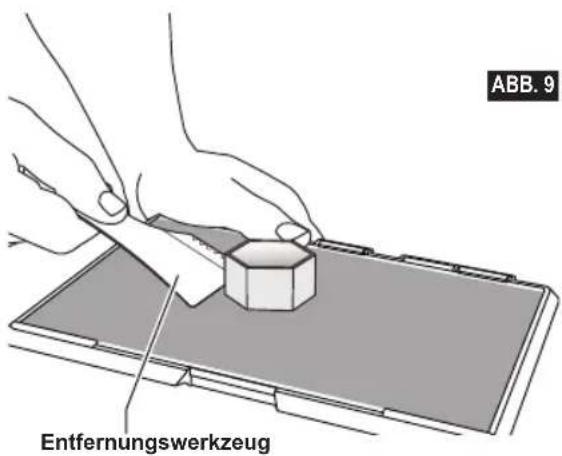

1. Warten Sie, bis der Druckkopf abgekühlt ist, bevor

Sie das Objekt herausnehmen.

2. Nehmen Sie die exible Druckplattform zusammen

mit dem Objekt aus dem Druckbereich. Ausführliche Anweisungen nden Sie auf Seite 51.

3. Biegen Sie die Druckplattform so, dass darauf

bendliche Objekt von Ihnen und anderen weggerichtet ist. Drücken Sie mit Ihren Daumen gegen die Rückseite, während Sie mit den anderen Fingern die Gri󰀨e halten, Abbildung 9. Das Teil löst sich und fällt entweder herunter oder lässt sich leicht mit der Hand abziehen.

4. Bei dünnen oder kleinen Teilen genügt es

möglicherweise nicht, die Druckplattform zu biegen. In solchen Fällen muss das Teil vorsichtig mit dem Spatel zum Entfernen von Objekten von der Druckplattform gelöst werden, Abbildung 9. ABB. 9 Entfernungswerkzeug

ENTFERNEN VON STÜTZEN

(SOFERN ERFORDERLICH) Entfernen Sie Stützen, die sich im Objektinneren benden oder schwer erreichbar sind, mithilfe einer Spitzzange.

SCHUTZAUSRÜSTUNG. Durch Schutzausrüstung wie hitzebeständige Handschuhe und eine Schutzbrille wird die Verletzungsgefahr reduziert.

DRUCKPLATTFORM NICHT SO, DASS DAS DARAUF BEFINDLICHE OBJEKT AUF SIE ODER AUF ANDERE GERICHTET IST. Von der Druckplattform wegiegende Objekte können zu Personenschäden führen.

DRUCKPLATTFORM ENTFERNEN. Das Abrutschen mit dem Werkzeug während des Entfernens des Objekts von der Druckplattform kann bei falscher Körperhaltung zu Personenschäden führen.

WARNUNG DRUCKPLATTFORMHALTER NICHT FALLEN LASSEN. Wenn die Hartglasplatte bricht, kann es zu Verletzungen kommen.

WARNUNG DRUCKPLATTFORMHALTER BEIM

ENTFERNEN VON OBJEKTEN

NICHT VERDREHEN ODER BIEGEN. Wenn sich die Hartglasplatte aus der Kunststo󰀨halterung löst, kann es zu Verletzungen kommen.

ENTFERNEN VON OBJEKTEN NICHT ZU

1. Warten Sie, bis der Druckkopf abgekühlt ist, bevor

Sie das Objekt herausnehmen.

2. Nehmen Sie die exible Druckplattform zusammen

mit dem Objekt aus dem Druckbereich. Ausführliche Anweisungen nden Sie auf Seite 51.

3. Biegen Sie die Druckplattform so, dass darauf

4. Bei dünnen oder kleinen Teilen genügt es

ENTFERNEN VON STÜTZEN

(SOFERN ERFORDERLICH) Entfernen Sie Stützen, die sich im Objektinneren benden oder schwer erreichbar sind, mithilfe einer Spitzzange. TIPPS

2. Vergewissern Sie sich vor jedem Druckvorgang,

dass die Druckplattform gerade ausgerichtet ist.

3. Die Spule muss ordnungsgemäß eingesetzt sein

und sich frei drehen lassen.

4. Wenn Sie den Dremel 3D40 FLEX zum ersten

Mal oder nach dem Wechseln des Filaments verwenden, lassen Sie ihn drucken, bis das Material einheitlich die gewünschte Filamentfarbe aufweist.

5. Zu Beginn des Drucks muss der Dremel 3D40

FLEX unbedingt beobachtet werden, da in dieser Phase die Wahrscheinlichkeit von Druckproblemen am größten ist. Glücklicherweise ist es zu Beginn des Drucks relativ einfach, den Vorgang abzubrechen, die Druckplattform zu reinigen und den Druck neu zu starten. Bleiben Sie während des gesamten Druckvorgangs in der Nähe des Dremel 3D40 FLEX.

6. Bewahren Sie die Verpackung des Dremel 3D40

FLEX auf, um das Gerät bequem wieder verpacken und transportieren zu können.

7. Lagern Sie Filamentspulen nicht in einer zu

feuchten oder zu warmen Umgebung. Es wird empfohlen, Filamentspulen erst dann aus der luftdichten Verpackung zu nehmen, wenn sie verwendet werden.

8. Verwenden Sie den Spatel zum Entfernen von

Objekten mit Vorsicht, um Schäden an der Druckplattform und am Objekt zu vermeiden.

9. Nach Möglichkeit sollte das Druckobjekt in der

Mitte der Druckplattform platziert werden. Es ist entscheidend, dass das Objekt optimal ausgerichtet ist. Achten Sie darauf, dass sich das Objekt auf der Druckplattform bendet und die Ausrichtung optimal für den Druck ist.

10. Bei steilen Überhängen (Winkel von weniger als

45 Grad) sollten Stützen verwendet werden.

11. Nehmen Sie die Druckplattform stets heraus, bevor

Sie das Objekt entfernen.

12. Um ein erneutes Schmelzen des Objekts zu

vermeiden, wird empfohlen, es mit geringer Geschwindigkeit zu schleifen.

13. Die Dremel Digilab 3D Slicer-Software zeigt die

erforderliche Filamentlänge für jedes Objekt an. Vergleichen Sie diese mit dem Wert auf dem Längenmesser der Spule. 57WARTUNG

BESEITIGEN VON VERSTOPFUNGEN AUS

DEM DRUCKKOPF Verwenden Sie den Dorn zur Reinigung des Druckkopfs, um den Druckkopf von Filamentrückständen zu befreien.

1. Warten Sie, bis der Druckkopf aufgeheizt ist, und

führen Sie den Dorn zur Reinigung des Druckkopfs oben in den Druckkopfeingang ein.

2. Dadurch werden Verstopfungen aus der

Druckkopfdüse nach unten herausgeschoben. ABB. 10

FIRMWARE-UPDATE ÜBER DAS NETZWERK

Wenn Sie Ihren 3D40 FLEX registriert und zu Ihrem Dremel3D-Prol hinzugefügt haben, können Sie die Firmware direkt über den Touchscreen aktualisieren. So aktualisieren Sie die Firmware:

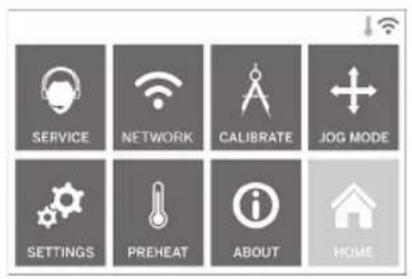

1. Tippen Sie auf „Extras“ (Tools) > „Einstellungen“

(Settings) > „Nach Updates suchen“ (Check for Updates).

2. Der 3D40 FLEX prüft, ob die neueste Firmware

installiert ist. Wenn dies nicht der Fall ist, werden Sie gefragt, ob Sie ein Update durchführen möchten.

3. Wählen Sie „Akzeptieren“ (Accept) aus, um die

neueste Firmware herunterzuladen und zu installieren.

4. Wenn der 3D40 FLEX wieder hochgefahren

und der Startbildschirm angezeigt wird, ist das Firmware-Update abgeschlossen. MANUELLES FIRMWARE-UPDATE Wenn der 3D40 FLEX nicht mit einem Netzwerk verbunden ist, können Sie die Firmware direkt von einem USB-Flash-Laufwerk aktualisieren.

1. Ö󰀨nen Sie in Ihrem Internetbrowser

www.dremel3d.de www.dremel3d.at oder www.dremel3d.ch, und laden Sie die neueste 3D40 FLEX-Firmwaredatei herunter.

2. Kopieren Sie die 3D40 FLEX-Firmwaredatei auf ein

leeres, FAT32-formatiertes USB-Flash-Laufwerk.

3. Schalten Sie den Netzschalter des 3D40 FLEX ein.

4. Stecken Sie das USB-Flash-Laufwerk in den USB-

5. Schalten Sie den 3D40 FLEX ein. Die neue

Firmware sollte automatisch erkannt werden.

6. Schalten Sie den 3D40 FLEX wieder aus, entfernen

Sie das USB-Flash-Laufwerk, und schalten Sie ihn wieder ein, um das Update abzuschließen.

REINIGEN DER AUSSENFLÄCHEN

Reinigen Sie die Außenächen des 3D40 FLEX mit einem fusselfreien Tuch. Befreien Sie die Außenächen von sichtbaren Verschmutzungen. Verwenden Sie zur Reinigung des 3D40 FLEX weder Wasser noch Chemikalien oder andere Reinigungsmittel, um Schäden am Gerät zu vermeiden.

ACHTEN SIE BEIM ENTFERNEN

3D40 FLEX NICHT ORDNUNGSGEMÄSS. DEFEKTE

DRUCKKOPFDÜSE NICHT, WÄHREND DER DREMEL 3D40 FLEX IN BETRIEB IST ODER DIE TEMPERATUR ÜBER 60 °C (140 °F) LIEGT. Das Berühren der Druckkopfdüse während des Betriebs oder vor dem Abkühlen der Düse kann zu Personenschäden führen. Entfernen Sie Kunststo󰀨rückstände mit einer kleinen Spitzzange von der Druckkopfdüse. Bei hartnäckigen Rückständen muss der Druckkopf gegebenenfalls erwärmt werden.

REINIGEN DES TOUCHSCREENS

Reiben Sie das Touchscreen mit einem weichen, fusselfreien Tuch sauber. Sprühen Sie keine Reinigungsmittel auf den Touchscreen.

58FIRMWARE-UPDATE ÜBER DAS NETZWERK

Wenn Sie Ihren 3D40 FLEX registriert und zu Ihrem Dremel3D-Prol hinzugefügt haben, können Sie die Firmware direkt über den Touchscreen aktualisieren. So aktualisieren Sie die Firmware:

1. Tippen Sie auf „Extras“ (Tools) > „Einstellungen“

(Settings) > „Nach Updates suchen“ (Check for Updates).

2. Der 3D40 FLEX prüft, ob die neueste Firmware

installiert ist. Wenn dies nicht der Fall ist, werden Sie gefragt, ob Sie ein Update durchführen möchten.

3. Wählen Sie „Akzeptieren“ (Accept) aus, um die

neueste Firmware herunterzuladen und zu installieren.

4. Wenn der 3D40 FLEX wieder hochgefahren

1. Ö󰀨nen Sie in Ihrem Internetbrowser

www.dremel3d.de www.dremel3d.at oder www.dremel3d.ch, und laden Sie die neueste 3D40 FLEX-Firmwaredatei herunter.

2. Kopieren Sie die 3D40 FLEX-Firmwaredatei auf ein

leeres, FAT32-formatiertes USB-Flash-Laufwerk.

3. Schalten Sie den Netzschalter des 3D40 FLEX ein.

4. Stecken Sie das USB-Flash-Laufwerk in den USB-

5. Schalten Sie den 3D40 FLEX ein. Die neue

Firmware sollte automatisch erkannt werden.

6. Schalten Sie den 3D40 FLEX wieder aus, entfernen

Sie das USB-Flash-Laufwerk, und schalten Sie ihn wieder ein, um das Update abzuschließen.

REINIGEN DER AUSSENFLÄCHEN

ACHTEN SIE BEIM ENTFERNEN

3D40 FLEX NICHT ORDNUNGSGEMÄSS. DEFEKTE

REINIGEN DES TOUCHSCREENS

Reiben Sie das Touchscreen mit einem weichen, fusselfreien Tuch sauber. Sprühen Sie keine Reinigungsmittel auf den Touchscreen.

59WARTUNG UND PROBLEMBEHEBUNG

Problem Ursache Korrekturmaßnahme Druckkopf druckt außerhalb der Mitte. Der Dremel 3D40 FLEX erkennt die exakte Position des Druckkopfs nicht mehr und kann nicht drucken. Durch Zurücksetzen des Druckkopfs in die Ausgangsposition wird der Dremel 3D40 FLEX neu kalibriert. Brechen Sie den Objektdruck ab, leeren Sie die Druckplattform, bringen Sie den Druckkopf zurück in die Ausgangsposition, und starten Sie den Druck neu. Das PLA wird nicht extrudiert oder haftet nicht korrekt am Druckband (der Druckmatte). Möglicherweise ist die Druckplattform nicht am Druckkopf ausgerichtet. Durch Ausrichten der Druckplattform am Druckkopf wird die Objektqualität verbessert. Brechen Sie den Objektdruck ab, richten Sie die Druckplattform aus, und starten Sie den Druck neu. Der Dremel 3D40 FLEX friert vor Druckbeginn ein. Möglicherweise hat der Dremel 3D40 FLEX widersprüchliche Befehle erhalten. Schalten Sie das Gerät über den Netzschalter aus, warten Sie 30 Sekunden, und schalten Sie es wieder ein. Das Stützenmaterial lässt sich bei der Reinigung nicht entfernen, sodass das fertiggestellte Objekt eine minderwertige Qualität aufweist. Die Ausrichtung des Objekts ist nicht optimal. Richten Sie die 3D-Datei in Ihrer Datei-Slicing-Software erneut aus, um die Menge an Stützenmaterial zu minimieren, oder positionieren Sie das Stützenmaterial auf einer weniger exponierten Fläche. Am Ende des Drucks kommt es zu „Bandsalat“. Eine Schicht des Objekts haftet nicht korrekt, das Modell wurde mit zu geringem Kontakt zwischen Oberäche und Druckplattform gespeichert oder das Objekt wurde ohne Auswahl von Stützen über der Druckplattform schwebend gedruckt. Verwenden Sie Ihre Datei-Slicing- Software, um die Höhe und Position der ersten Schicht anzuzeigen. Drucken Sie ggf. Stützen. Das Objekt wird nur teilweise gedruckt. Das Filament ist aufgebraucht. Filamentstau während des Druckvorgangs. Setzen Sie ein neues Filament ein, und setzen Sie den Druck fort. Siehe „Es tritt kein Filament aus“. Es tritt kein Filament aus. Der Druckkopf ist verstopft. Kontaktieren Sie den Kundendienst. Der Druckkopf kehrt nicht in die Ausgangsposition zurück. Kontaktieren Sie den Kundendienst. Es entstehen Kunststo󰀨fäden oder ausgefranste Kunststo󰀨schichten an steilen Überhängen. Die Überhänge des Objekts sind zu weit voneinander entfernt oder zu steil (Winkel < 45 Grad). Drucken Sie das Objekt mit Stützen. Der 3D40 FLEX erkennt mein WLAN nicht. Der Drucker ist zu weit vom WLAN- Router entfernt. Stellen Sie den 3D40 FLEX näher an den Router. Stellen Sie eine Ethernetverbindung zum Netzwerk her. Der 3D40 FLEX stellt keine Verbindung zu meinem Netzwerk her. Der Drucker ist zu weit vom WLAN- Router entfernt. Stellen Sie den 3D40 FLEX näher an den Router. Das Netzwerkkennwort ist falsch. Geben Sie das Kennwort erneut ein, oder fragen Sie den Besitzer des Netzwerks, ob das Kennwort korrekt ist. OPEN SOURCE-SOFTWARE Firmware-Updates Dremel empehlt, die Firmware mit jedem von Dremel bereitgestellten Update zu aktualisieren. Dremel stellt Firmware-Updates bereit, um die Leistung des 3D40 FLEX während dessen Lebensdauer zu verbessern und zusätzliche Funktionen hinzuzufügen. Es gibt zwei Möglichkeiten, den 3D40 FLEX zu aktualisieren: (1) Laden Sie das Update von www.dremel3d.com herunter und installieren Sie es über ein USB-Speichermedium. (2) Verbinden Sie den Dremel 3D40 FLEX mit dem Internet und führen Sie das Update über den Touchscreen des Dremel 3D40 FLEX aus. In diesem Dremel-Produkt verwendete Open-Source-Software Dieses Produkt enthält Softwarekomponenten, die vom Inhaber der Rechte unter jeder Version der GNU General Public License (GPL), der GNU Lesser General Public License (LGPL) oder einer anderen Open-Source- Softwarelizenz, für die der Quellcode zur Verfügung gestellt werden muss, lizenziert werden. Sie können eine vollständige maschinenlesbare Kopie des entsprechenden Quellcodes schriftlich anfordern bei: Dremel Attn: Open Source Software O󰀩cer PO Box 081126 Racine, WI USA 53408-1126 Ihre Anfrage muss folgende Angaben enthalten: (i) die Bezeichnung des Dremel-Produkts, (ii) die Seriennummer (falls zutre󰀨end), (iii) die Softwareversion (falls zutre󰀨end), (iv) Ihren Namen, (v) den Namen Ihres Unternehmens (falls zutre󰀨end) und (vi) Ihre Post- und E-Mail-Adresse (falls verfügbar). Unter Umständen berechnen wir eine Schutzgebühr zur Deckung der Kosten des physischen Datenträgers und des Versands. Sie können Ihre Anfrage (i) innerhalb von drei (3) Jahren nach Erhalt des Produkts, das die Ihrer Anfrage zugrunde liegende Software enthält, oder (ii) im Fall von unter der GPL-Version 3 lizenziertem Code so lange, wie Dremel Ersatzteile oder Kundenservice für dieses Produkt anbietet, einreichen. Gewährleistung im Hinblick auf die weitere Verwendung der Open-Source-Software: DREMEL übernimmt keinerlei Gewähr für die in diesem Gerät enthaltenen Open-Source-Softwareprogramme, wenn diese Programme auf eine andere Weise als gemäß der von DREMEL vorgesehenen Programmausführung verwendet werden. Durch die im Folgenden aufgeführten Lizenzen wird die Gewährleistung, sofern vorhanden, durch die Entwickler oder Lizenzgeber der Open-Source-Software deniert. DREMEL lehnt ausdrücklich jegliche Gewährleistung für Mängel ab, die durch Veränderung eines Open-Source-Softwareprogramms oder der Produktkonguration entstehen. Sie haben keinen Gewährleistungsanspruch gegenüber DREMEL, wenn durch die Open-Source-Software die geistigen Eigentumsrechte Dritter verletzt werden. Sofern technische Unterstützung angeboten wird, gilt dies nur für die nicht veränderte Software.

60WARTUNG UND PROBLEMBEHEBUNG

Die Garantie für dieses DREMEL Produkt entspricht den länderspezischen Vorschriften. Schäden durch normale Abnutzung und Verschleiß sowie Überlastung oder unsachgemäße Behandlung sind von der Garantie ausgeschlossen. Gehen Sie im Garantiefall wie folgt vor:

1. Bringen Sie das Produkt NICHT zu dem Händler

zurück, bei dem Sie es erworben haben.

2. Bitte wenden Sie sich für weitere Informationen

über www.dremel.com an den Kundenservice. ENTSORGUNG Elektrowerkzeuge, Zubehöre und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/ EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. DREMEL-KONTAKTINFORMATIONEN Weitere Informationen über Dremel-Produkte, Kundendienst und Hotline nden Sie unter www.dremel.com. Dremel, Konijnenberg 60, 4825 BD Breda, Niederlande.
