MANUAL DE USUARIO DigiLab 3D40 Flex DREMEL

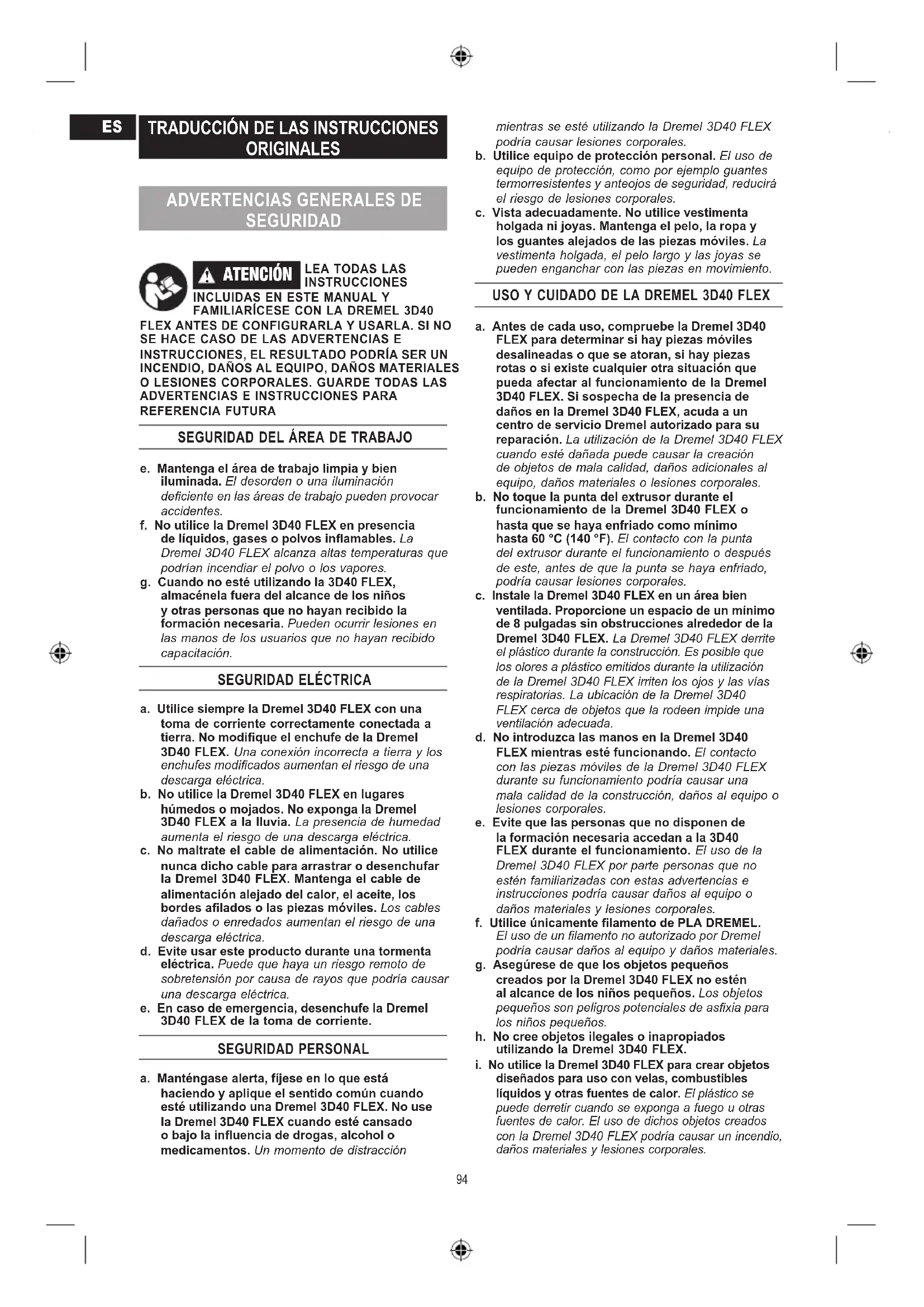

ES Traducción de las instrucciones originales 94

ADVERTENCIAS GENERALES DE SEGURIDAD

ATENCIÓN

LEA TODAS LAS INSTRUCCIONES

INCLUIDAS EN ESTE MANUAL Y FAMILIARÍCESE CON LA DREMEL 3D40

FLEX ANTES DE CONFIGURARLA Y USARLA. SI NO SE HACE CASO DE LAS ADVERTENCIAS E INSTRUCCIONES, EL RESULTADO PODRÍA SER UN INCENDIO, DAÑOS AL EQUIPO, DAÑOS MATERIALES O LESIONES CORPORALES. GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

SEGURIDAD DEL ÁREA DE TRABAJO

e. Mantenga el área de trabajo limpia y bien iluminada. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
f. No utilice la Dremel 3D40 FLEX en presencia de líquidos, gases o polvos inflamables. La Dremel 3D40 FLEX alcanza altas temperaturas que podrían incendiar el polvo o los vapores.
g. Cuando no esté utilizando la 3D40 FLEX, almacénela fuera del alcance de los niños y otras personas que no hayan recibido la formación necesaria. Pueden ocurrir lesiones en las manos de los usuarios que no hayan recibido capacitación.

SEGURIDAD ELÉCTRICA

a. Utilice siempre la Dremel 3D40 FLEX con una toma de corriente correctamente conectada a tierra. No modifique el enchufe de la Dremel 3D40 FLEX. Una conexión incorrecta a tierra y los enchufes modificados aumentan el riesgo de una descarga eléctrica.
b. No utilice la Dremel 3D40 FLEX en lugares húmedos o mojados. No exponga la Dremel 3D40 FLEX a la lluvia. La presencia de humedad aumenta el riesgo de una descarga eléctrica.
c. No maltrate el cable de alimentación. No utilice nunca dicho cable para arrastrar o desenchufar la Dremel 3D40 FLEX. Mantenga el cable de alimentación alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados o enredados aumentan el riesgo de una descarga eléctrica.
d. Evite usar este producto durante una tormenta eléctrica. Puede que haya un riesgo remoto de sobretensión por causa de rayos que podría causar una descarga eléctrica.
e. En caso de emergencia, desenchufe la Dremel 3D40 FLEX de la toma de corriente.

SEGURIDAD PERSONAL

a. Manténgase alerta, fíjese en lo que está haciendo y aplique el sentido común cuando esté utilizando una Dremel 3D40 FLEX. No use la Dremel 3D40 FLEX cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción

mientras se esté utilizando la Dremel 3D40 FLEX podría causar lesiones corporales.

b. Utilice equipo de protección personal. El uso de equipo de protección, como por ejemplo guantes termorresistentes y anteojos de seguridad, reducirá el riesgo de lesiones corporales.
c. Vista adecuadamente. No utilice vestimenta holgada ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La vestimenta holgada, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

USO Y CUIDADO DE LA DREMEL 3D40 FLEX

a. Antes de cada uso, compruebe la Dremel 3D40 FLEX para determinar si hay piezas móviles desalineadas o que se atoran, si hay piezas rotas o si existe cualquier otra situación que pueda afectar al funcionamiento de la Dremel 3D40 FLEX. Si sospecha de la presencia de daños en la Dremel 3D40 FLEX, acuda a un centro de servicio Dremel autorizado para su reparación. La utilización de la Dremel 3D40 FLEX cuando esté dañada puede causar la creación de objetos de mala calidad, daños adicionales al equipo, daños materiales o lesiones corporales.
b. No toque la punta del extrusor durante el funcionamiento de la Dremel 3D40 FLEX o hasta que se haya enfriado como mínimo hasta 60 °C (140 °F). El contacto con la punta del extrusor durante el funcionamiento o después de este, antes de que la punta se haya enfriado, podría causar lesiones corporales.
c. Instale la Dremel 3D40 FLEX en un área bien ventilada. Proporcione un espacio de un mínimo de 8 pulgadas sin obstrucciones alrededor de la Dremel 3D40 FLEX. La Dremel 3D40 FLEX derrite el plástico durante la construcción. Es posible que los olores a plástico emitidos durante la utilización de la Dremel 3D40 FLEX irriten los ojos y las vías respiratorias. La ubicación de la Dremel 3D40 FLEX cerca de objetos que la rodeen impide una ventilación adecuada.
d. No introduzca las manos en la Dremel 3D40 FLEX mientras esté funcionando. El contacto con las piezas móviles de la Dremel 3D40 FLEX durante su funcionamiento podría causar una mala calidad de la construcción, daños al equipo o lesiones corporales.
e. Evite que las personas que no disponen de la formación necesaria accedan a la 3D40 FLEX durante el funcionamiento. El uso de la Dremel 3D40 FLEX por parte personas que no estén familiarizadas con estas advertencias e instrucciones podría causar daños al equipo o daños materiales y lesiones corporales.
f. Utilice únicamente filamento de PLA DREMEL. El uso de un filamento no autorizado por Dremel podría causar daños al equipo y daños materiales.
g. Asegúrese de que los objetos pequeños creados por la Dremel 3D40 FLEX no estén al alcance de los niños pequeños. Los objetos pequeños son peligros potenciales de asfixia para los niños pequeños.
h. No cree objetos ilegales o inapropiados utilizando la Dremel 3D40 FLEX.
i. No utilice la Dremel 3D40 FLEX para crear objetos diseñados para uso con velas, combustibles líquidos y otras fuentes de calor. El plástico se puede derretir cuando se exponga a fuego u otras fuentes de calor. El uso de dichos objetos creados con la Dremel 3D40 FLEX podría causar un incendio, daños materiales y lesiones corporales.

j. No utilice la Dremel 3D40 FLEX para crear objetos diseñados para aplicaciones relacionadas con alimentos o bebidas, tales como preparación, decoración, almacenamiento o consumo. El uso de dichos objetos creados con la Dremel 3D40 FLEX podría causar enfermedades o lesiones corporales.

k. No utilice la Dremel 3D40 FLEX para crear objetos diseñados para uso con componentes eléctricos o carcasas de componentes eléctricos. El plástico de PLA no es adecuado para aplicaciones eléctricas. El uso de dichos objetos creados con la Dremel 3D40 FLEX podría causar daños materiales y lesiones personales.

I. No se ponga objetos de plástico en la boca ni alrededor de ella. El plástico de PLA no es adecuado para la preparación de alimentos o bebidas ni para utensilios para comida. El uso de dichos objetos creados con la Dremel 3D40 FLEX podría causar enfermedades o lesiones corporales.

m. No utilice la Dremel 3D40 FLEX para crear objetos diseñados para almacenar productos químicos. El plástico de PLA no es adecuado para almacenar productos químicos. El uso de dichos objetos creados con la Dremel 3D40 FLEX podría causar daños materiales y lesiones personales.

n. No modifique la Dremel 3D40 FLEX ni altere la configuración de fábrica. Las modificaciones podrían causar daños al equipo y daños materiales, así como lesiones corporales.

o. No exponga la Dremel 3D40 FLEX a temperaturas que excedan los 70 °C (158 °F). La Dremel 3D40 FLEX podría resultar dañada. La Dremel 3D40 FLEX está diseñada para funcionar a temperaturas entre 16 y 29 °C (60 y 85 °F).

p. No mueva ni golpee la Dremel 3D40 FLEX o el extrusor durante su funcionamiento. El objeto se podría construir incorrectamente.

q. No cambie el carrete del filamento a menos que el proceso de construcción haya finalizado, se haya detenido o se haya pausado. Si cambia el filamento durante la construcción, se cancelará el objeto y se podría dañar el extrusor.

r. No saque el filamento hacia fuera hasta que se lo indique la pantalla táctil. Si lo hace, podría dañar el extrusor.

s. Tenga mucho cuidado de no dañar la punta del extrusor cuando elimine los residuos. La Dremel 3D40 FLEX no funcionará correctamente con la punta del extrusor dañada y será necesario reemplazarla.

t. Antes de realizar cada construcción, asegúrese de que la plataforma de construcción esté cubierta con cinta de construcción especificada por Dremel. El uso de cinta de construcción inapropiada podría causar daños al equipo y una mala calidad de construcción del objeto.

u. Esté atento a la posición de su cuerpo cuando utilice herramientas de mano para retirar objetos de la plataforma de construcción. Un resbalón repentino de la herramienta y una posición inapropiada del cuerpo durante la retirada de un objeto de la plataforma de construcción podrían causar lesiones corporales.

v. Evite rasguñar la plataforma de construcción cuando retire objetos. Las rasguñaduras en la plataforma de construcción causarán una creación incorrecta de objetos.

w. Tenga cuidado de que no se caiga la plataforma de construcción. La placa de vidrio templado puede romperse y provocar lesiones corporales.

x. No retire la placa de vidrio templado del soporte de plástico. El contacto con el borde de

la placa de vidrio templado puede causar lesiones corporales.

y. No retuerza ni doble la plataforma de construcción mientras retire objetos. La placa de vidrio templado puede separarse del soporte de plástico y provocar lesiones corporales.

z. Dremel no es responsable por la integridad estructural ni la utilidad de los objetos creados utilizando la Dremel 3D40 FLEX. Los modelos estructurales creados por diseñadores inexpertos podrían causar daños materiales y lesiones corporales.

SERVICIO

a. Desenchufe siempre la Dremel 3D40 FLEX de su fuente de alimentación antes de realizar cualquier procedimiento de servicio. Si no se hace esto, el resultado podría ser lesiones corporales y daños al equipo.

b. Solicite el mantenimiento y las reparaciones de su Dremel 3D40 FLEX únicamente a un centro de servicio Dremel autorizado, utilizando únicamente piezas de repuesto Dremel. Esto asegurará que se mantengan el funcionamiento y la seguridad apropiados de la Dremel 3D40 FLEX.

c. Utilice únicamente materiales y componentes aprobados por Dremel. El uso de materiales para construir objetos o de objetos 3D que no sean materiales para construir objetos aprobados por Dremel® y componentes Dremel® genuínos podría anular la garantía.

d. Utilice únicamente filamento aprobado por Dremel. Los daños ocasionados en el producto que resulten del uso de un filamento distinto al filamento aprobado por Dremel no están cubiertos por la garantía.

ÍNDICE

Advertencias generales de seguridad....94

Índice 95

Símbolos utilizados....96

Cumplimiento de las FCC 96

Información sobre propiedad intelectual .....96

Descripción funcional y especificaciones .....96

Glosario de términos....98

Familiarización con la 3D40 FLEX....100

Introducción....102

Contenido del kit*....102

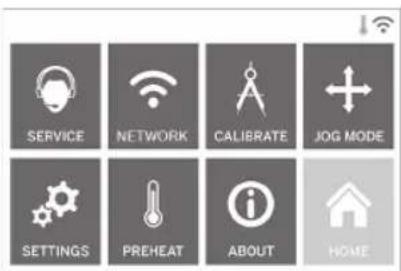

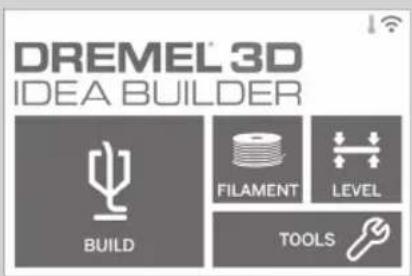

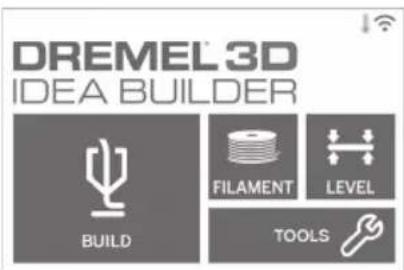

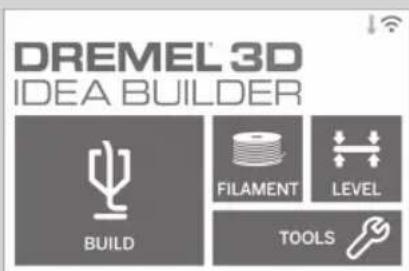

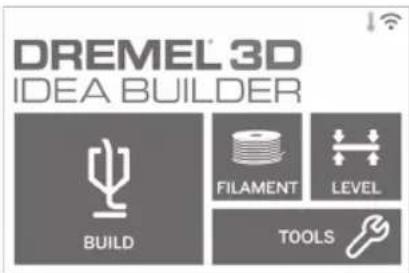

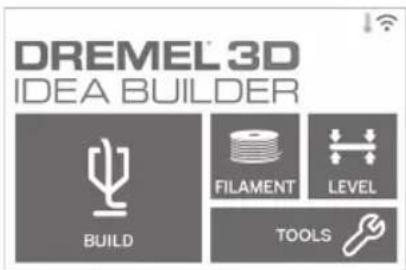

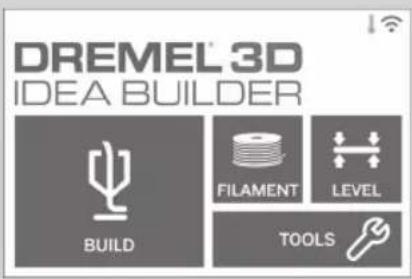

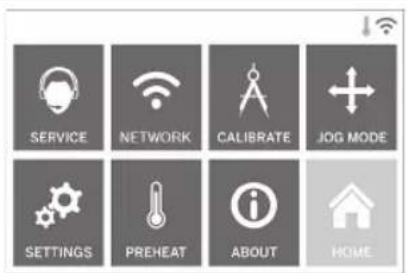

Pantalla táctil....104

Iconos de la pantalla táctil....109

Configuración inicial....110

Preparación para construir.... 111

Configuración inicial....113

Construcción 116

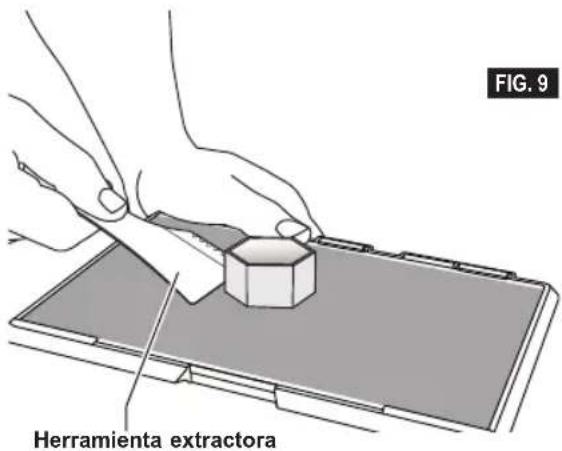

Retirada de su objeto 118

Mejores prácticas....119

Mantenimiento....120

Mantenimiento y servicio....122

Software de código abierto....123

Garantía limitada Dremel® para el consumidor .124

SÍMBOLOS UTILIZADOS

Símbolo Nombre Designación/

		explicación
ATENCIÓN	Símbolo de advertencia	Alerta al usuario sobre mensajes de advertencia
	Símbolo de lectura del manual	Alerta al usuario para que lea el manual
V	Voltios Tensión
A	Amperios Corriente)
Hz	Hercios	Frecuencia, ciclos por segundo
∅	Diámetro
o	Posición de apagado
	Corriente alterna	Tipo o una característica de corriente
	Símbolo de riesgo de superficie caliente.	El contacto puede causar quemaduras. Deje que se enfría antes de utilizarla.
		Los imanes del soporte de la placa de construcción generan un campo que puede alterar la función de los marcapasos.

CUMPLIMIENTO DE LAS FCC

Este equipo se ha probado y ha demostrado cumplir con los límites establecidos para los dispositivos digitales de clase B, conforme a la Parte 15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a las interferencias perjudiciales en una instalación doméstica. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y si no se instala y utiliza de conformidad con las instrucciones, puede ocasionar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no existe garantía alguna de que dichas interferencias no se produzcan en una instalación concreta. Si este equipo ocasiona interferencias perjudiciales en la recepción de la señal de radio o televisión, algo que puede determinarse encendiendo y apagando el equipo, se aconseja al usuario intentar corregir las interferencias aplicando alguna de las medidas que se indican a continuación:

• Reorientar o trasladar la antena receptora
• Incrementar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de un circuito distinto al que esté conectado el receptor.
• Consultar con el distribuidor o un técnico de radio/ televisión experimentado.

Los cambios y modificaciones que no hayan sido expresamente aprobados por el fabricante o el solicitante del registro de este equipo pueden anular su autoridad para utilizar este equipo, de conformidad con las reglas de la Comisión Federal de Comunicaciones.

INFORMACIÓN SOBRE PROPIEDAD INTELECTUAL

La Dremel 3D40 FLEX está diseñada para imprimir objetos 3D a partir de archivos digitales que usted cree o posea, o que tenga derecho a imprimir utilizando la Dremel 3D40 FLEX. Cuando fabrique objetos utilizando la Dremel 3D40 FLEX, usted es responsable de asegurarse de no infringir ningún derecho de propiedad intelectual de terceros ni violar ninguna ley o reglamentación aplicable, como por ejemplo las leyes de propiedad intelectual de los Estados Unidos o extranjeras. La Dremel 3D40 FLEX no se puede utilizar para fabricar objetos protegidos por derechos de propiedad intelectual que pertenezcan a terceros sin el permiso de dichos terceros. La utilización de la Dremel 3D40 FLEX para fabricar cualquiera de los siguientes objetos podría requerir el permiso de terceros: hacer un duplicado o facsimil (en su totalidad o en parte) de cualquier objeto no creado por usted, hacer un objeto a partir de un archivo digital que no le pertenezca a usted o hacer un objeto a partir de un escaneo de un objeto físico que usted no haya creado. Es su responsabilidad obtener dicho permiso. En algunos casos, quizás no pueda obtener dicho permiso. En los casos en que dicho permiso no se pueda obtener, usted no deberá imprimir dicho objeto en 3D, o si lo hace correrá a su propio riesgo. No está autorizado a modificar, realizar ingeniería inversa, descompilar ni desensamblar la Dremel 3D40 FLEX ni su software o firmware, salvo cuando así lo permita la ley aplicable. Si utiliza la Dremel 3D40 FLEX de cualquier otra manera que no sea la recomendada y descrita en estas Instrucciones de Utilización/Seguridad, lo hará por su cuenta y riesgo. La utilización de la Dremel 3D40 FLEX para fabricar objetos que infrinjan cualquier derecho de propiedad intelectual que pertenezca a terceros podría causar enjuiciamiento y sanciones de tipo civil o penal, y usted podría ser responsable de daños monetarios o multas, o ser encarcelado.

DESCRIPCIÓN FUNCIONAL Y ESPECIFICACIONES

CONSTRUCCIÓN

Extrusor: Extrusión sencilla

Temperatura del extrusor: Hasta 230 °C (397 °F)

Interfaz operativa: Pantalla táctil IPS a todo color de 3,5 pulgadas

Máximo volumen de construcción: 10 x 6 x 6,7 pulgadas (255 x 155 x 170 mm)

Grosor de la capa: 50 micrones | 0,5 mm

Colores del filamento: Visite Dremel3D.com para conocer las opciones de color

Almacenamiento interno: 4GB

Almacenamiento externo: Unidad flash USB

PESO Y DIMENSIONES

Peso (sin bobina): 16 kg (35 lb)

Dimensiones: 20,25 x 16 x 15,9 pulgadas (515 x 406 x 394 mm)

SOLO funciona con el filamento de Dremel de 1,75 mm.

Todos los polímeros se degradan con el tiempo. No desempaque el filamento hasta que se necesite. El filamento se deberá almacenar a temperatura ambiente: entre 16 y 29 °C (60 y 85 °F) y en un ambiente seco.

SOFTWARE

La Dremel 3D40 FLEX se entrega con el software Dremel Digilab 3D Slicing gratuito para Windows y Mac OSX. Esta aplicación convierte sus archivos digitales 3D en archivos construibles.

SISTEMAS OPERATIVOS COMPATIBLES

• Apple ^ Mac ^ OS ^ X v10.9 o posterior (Mavericks)
• Microsoft ^® Windows ^® 8.1
• Microsoft ^ Windows ^ 7 SP1

ESPECIFICACIONES MÍNIMAS DEL SISTEMA

• CPU: procesador de 64 bits (no compatible con 32 bits)
• Memoria: 3 GB de RAM (se recomienda un mínimo de 4 GB)
• Espacio en disco: \~2 GB de espacio en disco disponible para la instalación
• Tarjeta gráfica: 1024 MB de memoria RAM GDDR o más Tarjeta gráfica compatible con Microsoft ^® Direct3D ^® 11 o superior
• Dispositivo señalador: ratón de tres botones

REQUISITOS ELÉCTRICOS

Potencia nominal de la 3D40 FLEX: 100-240 V, 47-60 Hz, 0,8 A-1,8 A

ENTORNO OPERATIVO

Temperatura ambiente: 16-29°C (60 - 85°F)

Espacio de trabajo nivelado

Entorno de espacio de trabajo seco

Recurso Descripción Ubicación

Guía de inicio rápido	Proporciona un recorrido ilustrado de cómo sacar su 3D40 FLEX de la caja y comenzar a construir de inmediato.	La versión impresa de la “Guía de inicio rápido” se encuentra en la caja de cartón rectangular que contiene los componentes.También está disponible en www.dremel3d.com
Página web de Dremel 3D	Incluye el software más reciente de la 3D40 FLEX, así como la información sobre el producto, el servicio de atención al cliente y las descargas de los modelos y proyectos 3D.	www.dremel3d.com
Servicio de atención al cliente de Dremel 3D	Contacte con Dremel para solicitar asistencia, mantenimiento y servicio.	www.dremel3d.com
Software de corte de archivos	Le permite cargar, editar y construir archivos 3D.	Se instala desde www.dremel3d.com o desde la unidad flash USB suministrada con la Dremel 3D40 FLEX.

GLOSARIO DE TÉRMINOS

Término Definición
Placa de construcción flexible	Superficie plana utilizada por la Dremel 3D40 FLEX para construir objetos. La placa de construcción flexible está compuesta de una placa de acero flexible con asas de plásticos que facilitan la flexión. La placa de construcción flexible se acopla a la impresora mediante el soporte de la placa de construcción.
Soporte de la placa de construcción	Superficie plana y magnética que se utiliza para sujetar la placa de construcción flexible. Dispone de una superficie magnética, dos muescas en la parte posterior y dos cierres móviles en la parte frontal que permiten sujetar la placa de construcción flexible.
Clip de la plataforma de construcción	Clip ubicado en la parte delantera de la base de la plataforma de construcción, que se utiliza para sujetar firmemente la plataforma de construcción en la posición correcta.

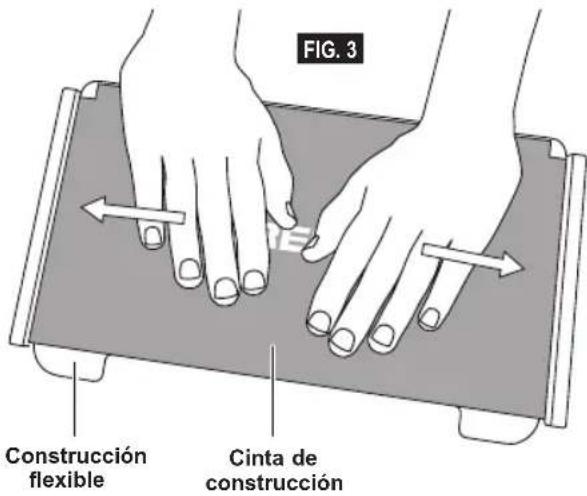

Cinta de construcción	Cinta adhesiva que mejora la consistencia de sus objetos y ayuda a que se adhieran a la superficie de la placa de construcción.
Volumen de construcción	Cantidad de espacio tridimensional (3D) que un objeto usará una vez que esté completado. La Dremel 3D40 FLEX tiene un volumen de construcción máximo. En consecuencia, no pueden construirse objetos que superen dicho volumen, salvo que se redimensionen o se dividan en objetos de menor volumen.
Puerta Puerta de la Dremel 3D40 FLEX, ubicada en el panel frontal. Esto facilita el acceso a la plataforma de construcción, el extrusor, el filamento y sus objetos. Esta puerta está hecha con un material transparente, para que usted pueda observar el progreso de sus objetos a la vez que mantiene estable el entorno de construcción.

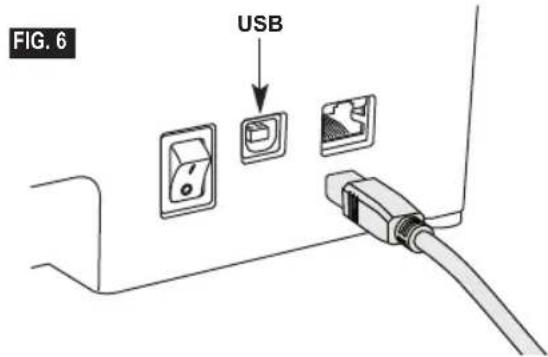

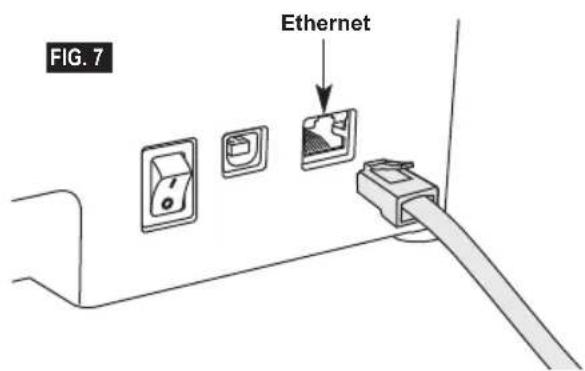

Puerto Ethernet Tecnología cableada de red de área local que permite la comunicación entre dispositivos electrónicos.
Extrusor Conjunto que utiliza engranajes para expulsar el filamento a través de la entrada del extrusor, calentar el filamento hasta la temperatura de construcción y empujar el filamento caliente para que salga por la punta del extrusor.
Ventilador del extrusor	Ventilador que se utiliza para enfriar el conjunto exterior del extrusor y el motor de engranajes.
Deflector del ventilador del extrusor	Pieza de plástico que dirige el aire desde el ventilador del extrusor hacia la plataforma de construcción para ayudar a enfriar la construcción en curso.
Entrada del extrusor	Abertura ubicada en la parte superior del extrusor, donde el filamento se inserta para construir objetos.
Palanca del extrusor	Palanca ubicada a un lado del extrusor, que se utiliza para aflojar la sujeción del motor de engranajes del extrusor.

Punta del extrusor	Boquilla ubicada en la parte inferior del extrusor, por donde se fuerza la salida del filamento caliente para construir objetos.
Filamento Fibra de material de plástico parecida a un hilo.

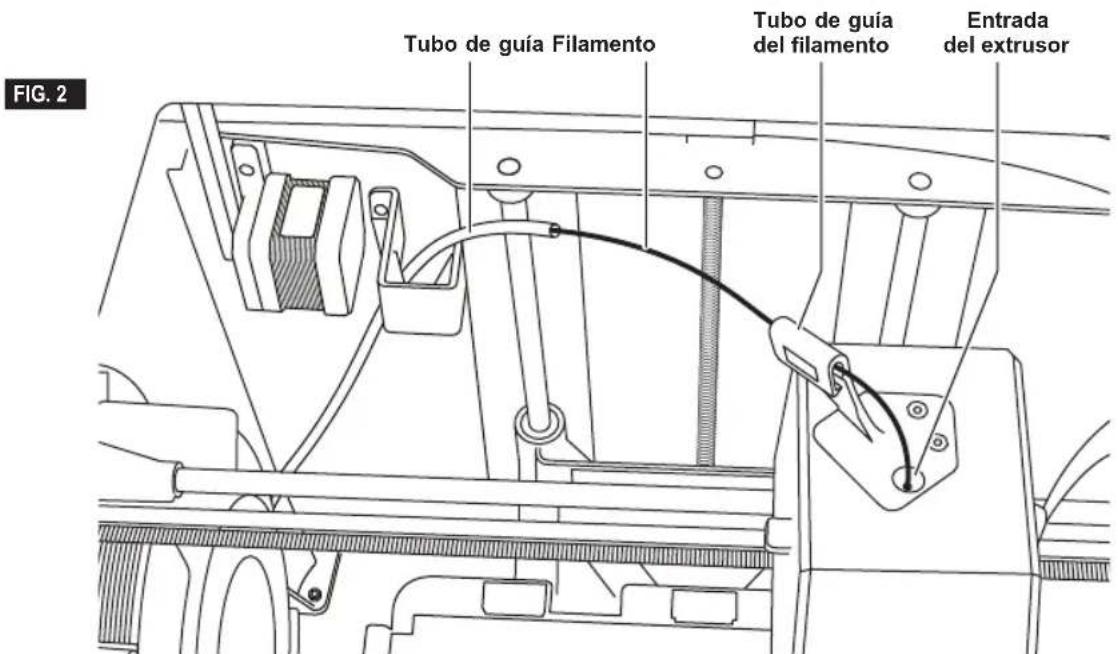

Tubo de guía del filamento	Pieza de plástico que guía el filamento desde la bobina de filamento a través de una abertura ubicada en la carcasa exterior de la Dremel 3D40 FLEX.
Sensor de atasco del filamento	Sensor ubicado en el extrusor que pone en pausa la impresora si el filamento deja de salir correctamente.
Sensor de ausencia de filamento	Sensor ubicado en la entrada del extrusor que pone en pausa la impresora si se queda sin filamento durante una construcción.
Bobina de filamento	Pieza cilíndrica sobre la que se enrolla una fibra larga de filamento para su almacenamiento y uso continuo.
.g, .gcode, .g3drem	Formato de archivo construíble que es compatible con la Dremel 3D40 FLEX.
Pomos niveladores	Pomos ubicados debajo de la base de la plataforma de construcción, que se utilizan para crear una separación apropiada entre la punta del extrusor y la plataforma de construcción.
Sensor de nivelación	Sensor que detecta la altura de la plataforma de construcción y ayuda a nivelarla correctamente.
Tapa Tapa oscilante de Dremel 3D40 FLEX, ubicada en la parte superior. Esto permite más acceso a la plataforma de construcción, el extrusor, el filamento y los objetos cuando sea necesario.
Alicates de punta fina	Herramienta común utilizada para sujetar objetos pequeños y agarrar el exceso de material que esté demasiado caliente para tocarlo directamente.
Archivo OBJ Formato de archivo digital común que se utiliza en una amplia gama de software de modelos 3D. Este archivo es creado por software 3D de terceros o se descarga de Dremel3D.com.
Herramienta extractora de objetos	Herramienta que se utiliza para separar sus objetos de la plataforma de construcción.
PLA Bioplástico derivado de recursos renovables, tales como el almidón de maíz.
Soporte de bobina	Pieza de plástico ubicada a la izquierda de la plataforma de construcción, en el interior del área de construcción de la Dremel 3D40 FLEX, diseñada para sujetar una bobina de filamento.
Puerta de la bobina	Puerta extraíble que fija la bobina de filamento en el soporte de bobina.
Motor de velocidad gradual	Motor eléctrico de corriente continua sin escobillas que se utiliza para impulsar los rieles de la guía y los engranajes del extrusor.
Archivo .STL Formato de archivo digital común que se utiliza en una amplia gama de software de modelos 3D. Este archivo es creado por software 3D de terceros o se descarga de Dremel3D.com.
Pantalla táctil	Pantalla a todo color que se activa por medio del tacto. Permite supervisar la Dremel 3D40 FLEX y los objetos, a la vez que también emite directamente comandos a la Dremel 3D40 FLEX, sin necesidad de usar un ordenador.
Unidad flash USB	Tarjeta de memoria portátil que se utiliza en una amplia gama de dispositivos.
WIFI Tecnología	inalámbrica de red de área local que permite la comunicación entre dispositivos electrónicos.
Rieles de guía del eje X	Conjunto de rieles ubicado en cualquiera de los dos lados del extrusor, que permite que un motor de velocidad gradual mueva el extrusor hacia el lado izquierdo o derecho del área de construcción.
Rieles de guía del eje Y	Conjunto de rieles ubicado en cualquiera de los dos lados del área de construcción, que permite que un motor de velocidad gradual mueva el extrusor hasta la parte delantera o trasera del área de construcción.
Rieles de guía del eje Z	Conjunto de rieles ubicado en la parte trasera del área de construcción, que permite que un motor de velocidad gradual mueva la plataforma de construcción hacia arriba o hacia abajo.

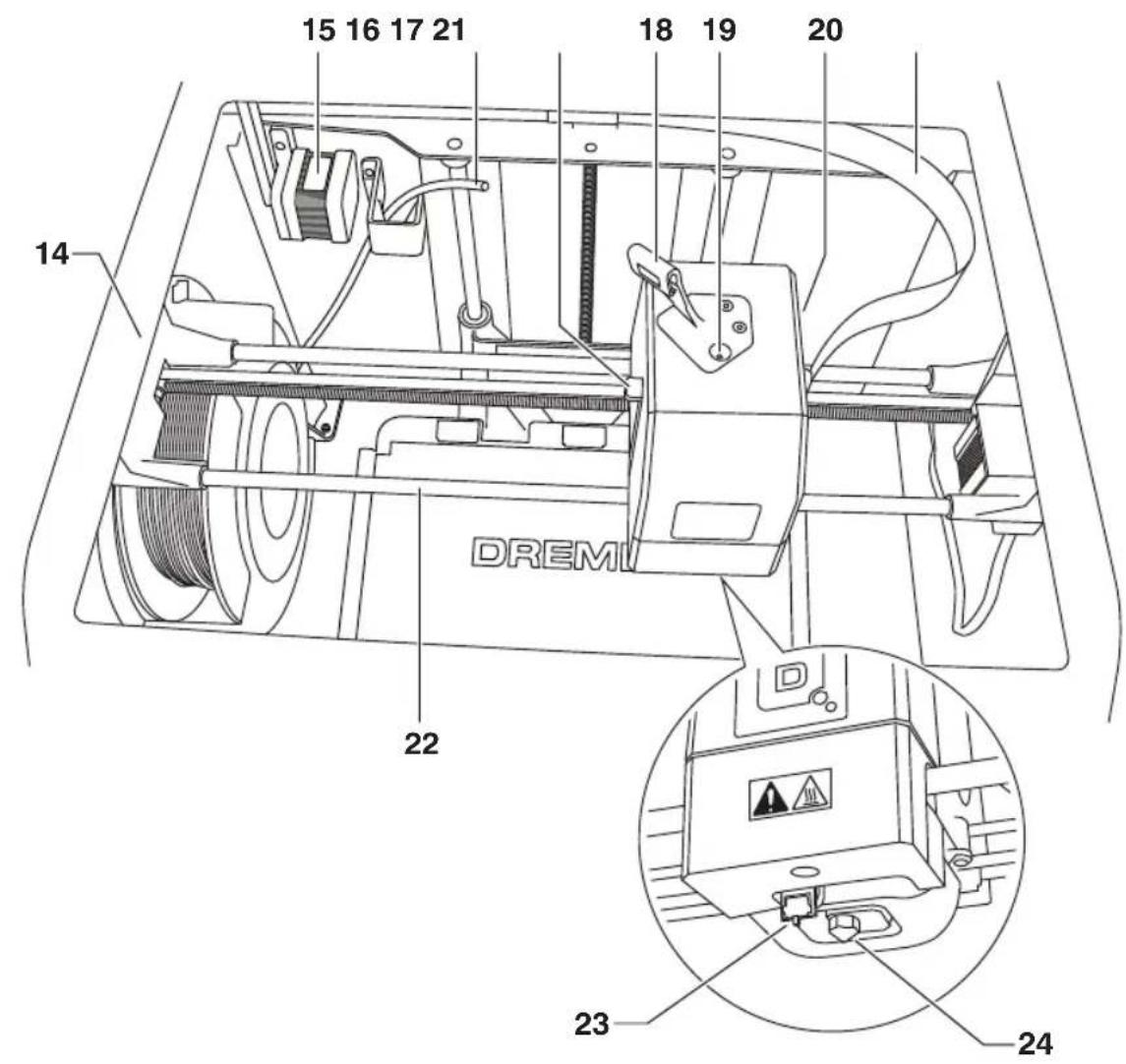

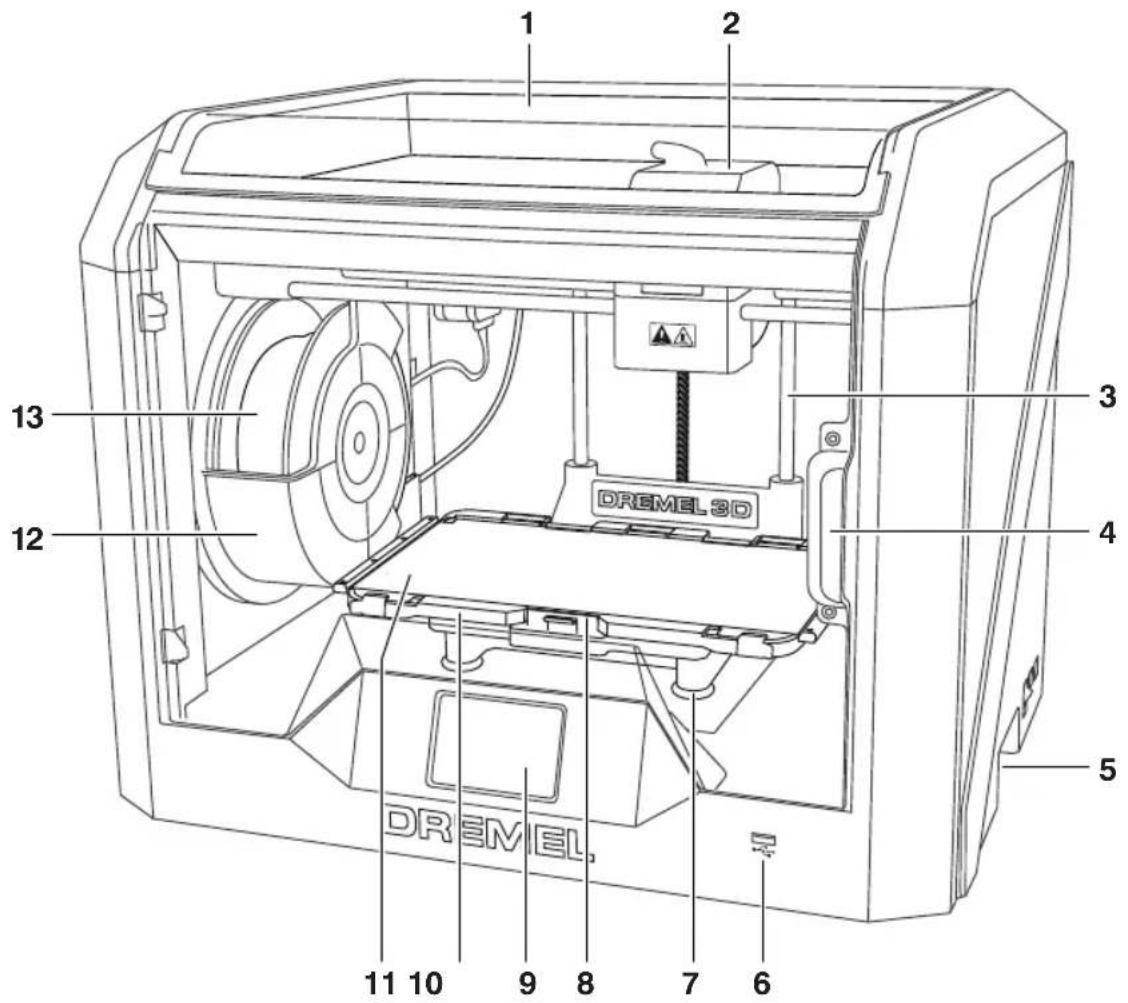

FAMILIARIZACIÓN CON LA 3D40 FLEX

1 2 3 DREMEL 3D 4 5 6 7 8 9 10 11 12 13

1. Tapa
2. Extrusor
3. Riel de guía del eje Z
4. Puerta
5. Tiradores de agarre
6. Puerto USB A
7. Pomos niveladores
8. Clip de la plataforma de construcción
9. Pantalla táctil
10. Soporte de la placa de construcción
11. Placa de construcción flexible
12. Soporte de bobina de filamento
13. Bobina de filamento
14. Riel de guía del eje Y

15. Motor de velocidad gradual

16. Tubo de guía del filamento

17. Palanca del extrusor
18. Clip de guía del filamento
19. Entrada del extrusor
20. Ventilador del extrusor
21. Cable de cinta
22. Riel de guía del eje X
23. Sensor de nivelación
24. Punta del extrusor

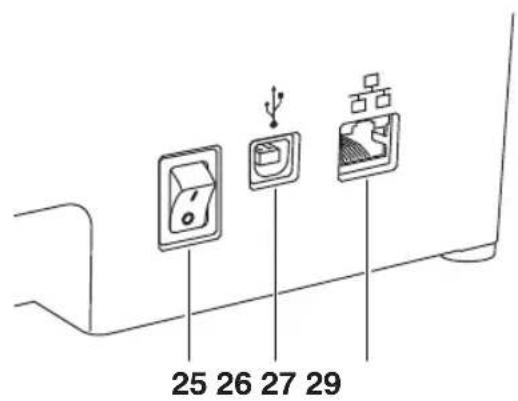

25. Interruptor de alimentación
26. Puerto USB B
27. Puerto Ethernet

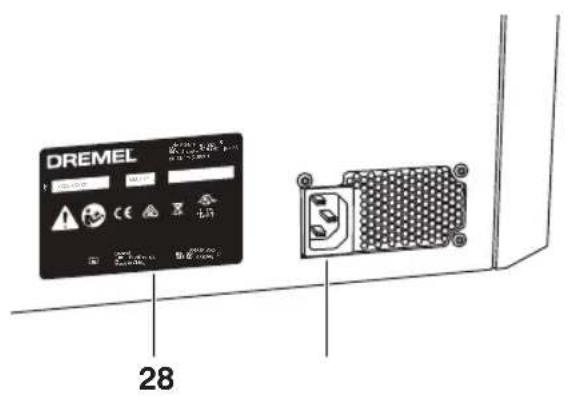

28. Nombre de placa
29. Entrada de alimentación

15 16 17 21 18 19 20 14 DREMI 22 23 24

25 26 27 29

DREMEL 28

INTRODUCCIÓN

Bienvenido al mundo de Dremel 3D. Nuestra misión es orientarle a través del proceso de construcción 3D y compartir las mejores prácticas para que pueda dar vida a sus ideas. La construcción 3D es un proceso que involucrará experimentación y persistencia. Afortunadamente, los expertos de Dremel están a su disposición para hacer que su trabajo sea más fácil, con consejos a través de Internet y asistencia. Con Dremel, usted puede construir basándose en sus propias ideas, construirlas mejor y hacer que sean suyas. Para comenzar con la 3D40 FLEX, siga la rutina de configuración inicial en la pantalla táctil.

CONTENIDO DEL KIT\*

Manual de instrucciones

Guía de inicio rápido

Bobina de filamento**

Cable de alimentación

Cable USB

Cinta de construcción

Herramienta extractora de objetos

Unidad flash USB

Placa de construcción flexible y soporte de la placa de construcción

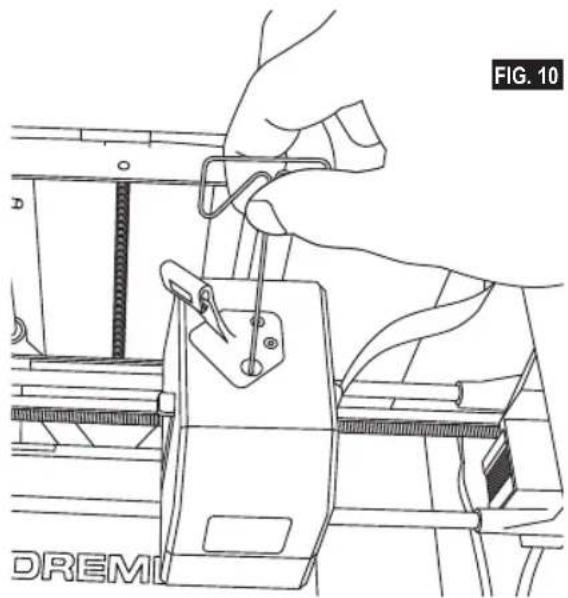

Herramienta desatascadora

* Las cantidades pueden variar según el kit.

(**No la almacene en un entorno húmedo ni caliente)

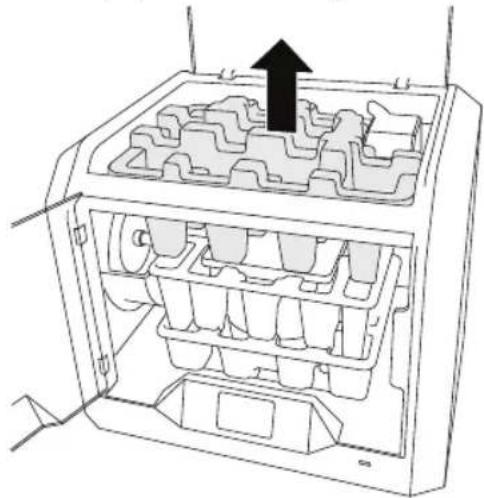

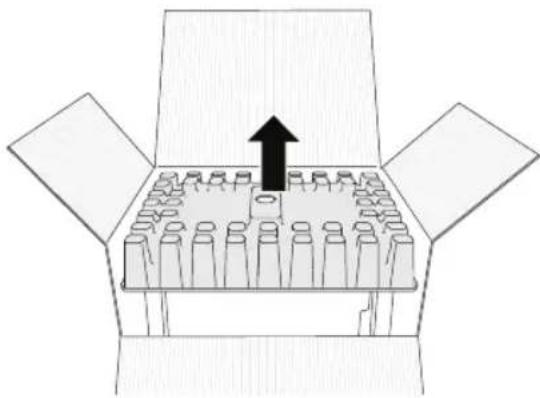

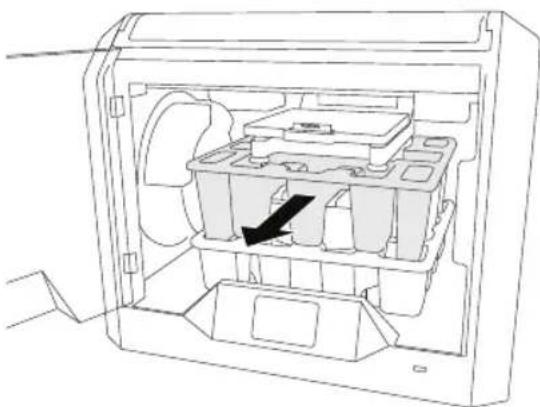

DESEMPAQUETADO

1. Coloque la caja sobre la mesa, corte la cinta y ábrala.
2. Retire el relleno superior.

1. Extraiga la 3D40 FLEX y colóquela encima de una mesa.

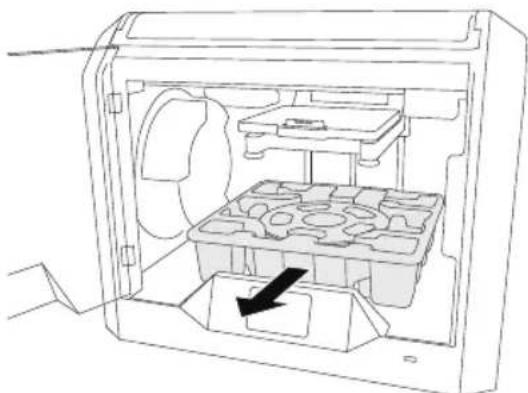

2. Abra la tapa y retire el relleno superior.

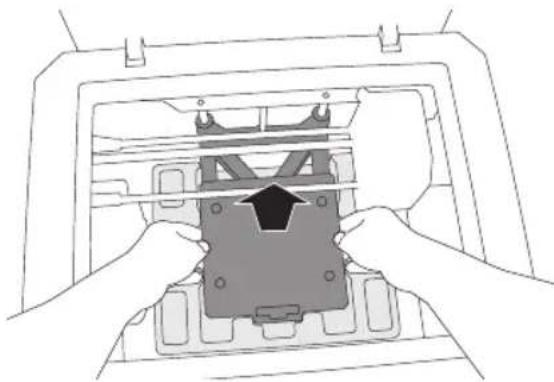

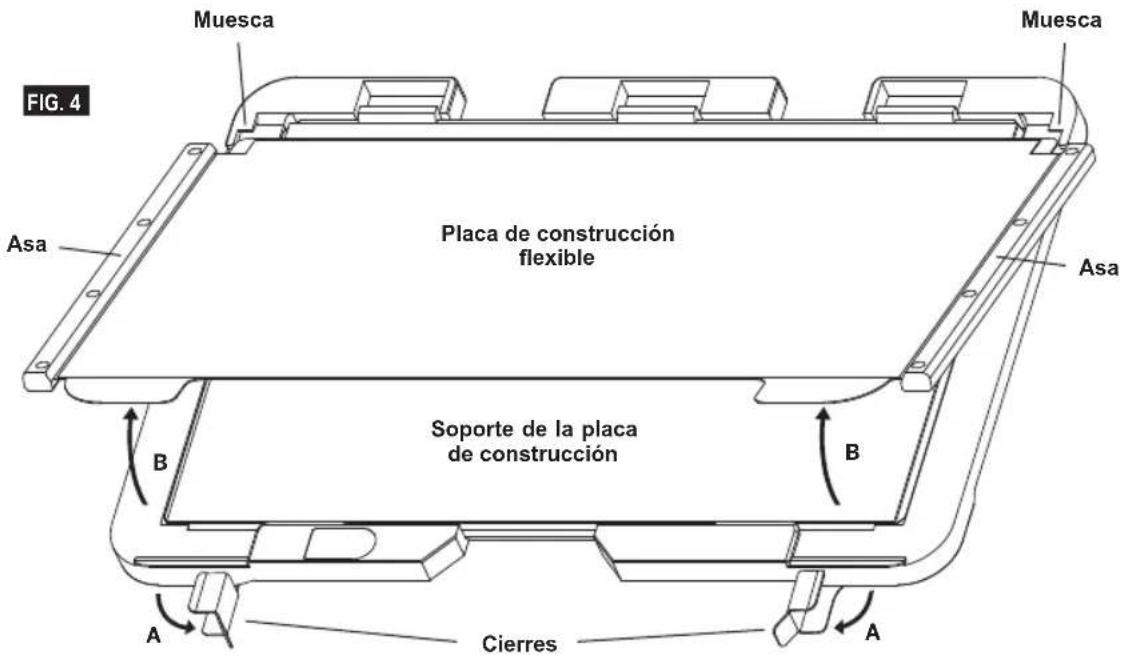

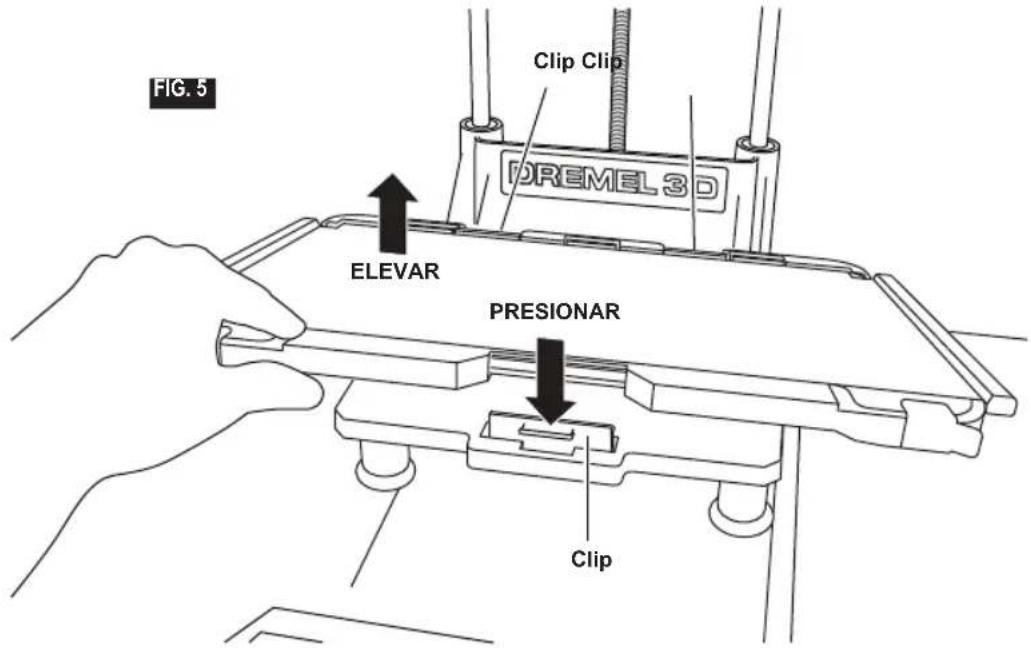

1. Levante la placa de construcción desde ambos lados.

1. Abra la puerta y retire el relleno del medio.

1. Retire el relleno inferior.

Consejo: Guarde los materiales de embalaje para transporte y almacenamiento futuros.

PANTALLA TÁCTIL

Utilizar la Dremel 3D40 FLEX sin un ordenador es fácil, gracias al software integrado y la pantalla táctil a color. Antes de construir su modelo, queremos que se familiarice con la estructura y las opciones de menú de la pantalla táctil.

A ATENCIÓN RESPETE TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD INDICADAS CUANDO UTILICE LA DREMEL 3D40 FLEX. SI NO LO HACE, EL RESULTADO PODRÍA SER UN INCENDIO, DAÑOS AL EQUIPO, DAÑOS MATERIALES O LESIONES CORPORALES.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

CONSTRUIR (BUILD)

Presione suavemente para seleccionar un modelo 3D e iniciar el proceso de construcción. (Consulte la página 116 para obtener más instrucciones sobre la construcción)

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

MENÚ CONSTRUCCIÓN (BUILD)

Presione suavemente en Impresora (Printer), Unidad flash USB (USB Flash Drive) o Cola de impresión (Print Queue) para elegir la ubicación de destino del archivo.

Screwdriver:Handle... FishStencil.g3drem frog.g3drem DiamondStencil.g3... BACK HOME

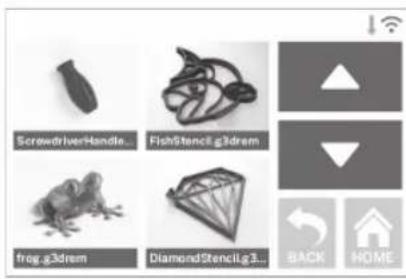

MENÚ MODELO (MODEL)

Presione suavemente para seleccionar el modelo deseado o use las flechas para desplazarse por las páginas con el fin de encontrar su modelo.

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

DETALLES DE ARCHIVO

CONSTRUIR (BUILD) – Presione suavemente para iniciar el proceso de construcción.

BORRAR (DELETE) – Presione suavemente para eliminar del almacenamiento de la impresora o de la unidad flash USB el archivo del modelo.

COPIAR EN LA IMPRESORA (COPY TO

PRINTER) – Desde la unidad flash USB presione suavemente para copiar el archivo del modelo en el almacenamiento de la impresora.

TIME REMAINING: 00:00 CHANGE FILAMENT

ESTADO DE LA CONSTRUCCIÓN

DETENER (STOP) – Presione suavemente para cancelar el proceso de construcción en curso. PAUSA/REPRODUCCIÓN (PAUSE/PLAY) – Presione suavemente para poner en pausa o reanudar el proceso de construcción en curso. La función de pausa le permite acceder al botón de filamento.

CAMBIAR EL FILAMENTO (CHANGE FILAMENT) — Presione suavemente para cambiar el filamento durante el proceso de construcción en curso, en caso de que necesite añadir más filamento o cambiar de color.

NEXT IN QUEUE USERNAME Screwdriver Handle... FisikStencil.g3drem CREATE BUILD FILENAME frug.g3drem USERNAME DiamondStencil.g3... DELETE BACK HOME

MENÚ COLA DE IMPRESIÓN (PRINT QUEUE)

CONSTRUIR (BUILD) – Presione suavemente para ver los detalles de la construcción siguiente.

BORRAR (DELETE) – Presione suavemente para eliminar de la cola la siguiente construcción.

FILE NAME BUILD TIME BUILD DELETE BACK HOME

DETALLES DEL MODELO UBICADO EN COLA DE IMPRESIÓN

CONSTRUIR (BUILD) – Presione suavemente para iniciar el proceso de construcción.

BORRAR (DELETE) – Presione suavemente para eliminar de la cola el archivo del modelo.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

Presione suavemente para iniciar el calentamiento y el proceso de carga/cambio de filamento.

(Consulte la página 111 para obtener instrucciones sobre el proceso de carga/cambio de filamento).

CUT FILAMENT TEMP NEXT HOME

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

NIVELAR (LEVEL)

Presione suavemente para iniciar el proceso de nivelación de la plataforma de construcción. (Consulte la página 115 para obtener instrucciones sobre la nivelación de la plataforma de construcción).

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

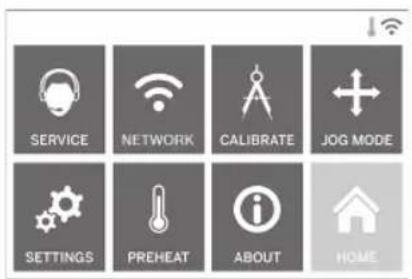

HERRAMIENTAS (TOOLS)

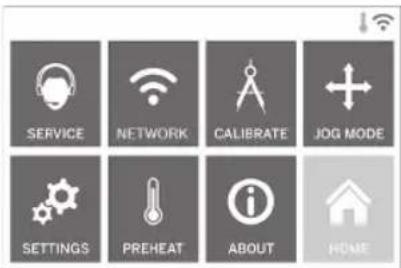

Presione suavemente para acceder a las siguientes funciones y ajustes de la impresora.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

FOR HELP PLEASE CONTACT DREMEL CUSTOMER SERVICE: 4915 21ST STREET RACINE, WI 53406 [phone] @

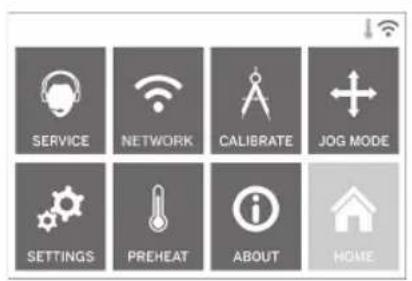

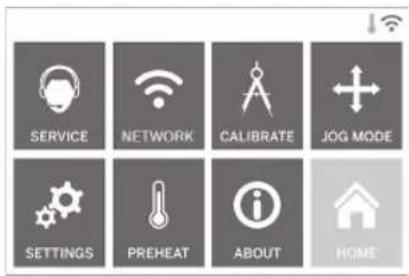

SERVICIO

Presione suavemente para entrar en el menú Servicio (Service) y poder ver la información de contacto del servicio de atención al cliente.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

Presione suavemente para entrar en el menú Red (Network) y poder conectar o desconectar la red WIFI y establecer el proxy.

CONECTAR WIFI (CONNECT WIFI) – Presione suavemente para conectarse a la red WiFi.

DESCONECTAR WIFI (DISCONNECT WIFI) – Presione suavemente para desconectarse de la red WIFI.

ESTABLECER PROXY (SET PROXY) – Presione suavemente para establecer el proxy de forma manual.

ESTABLECER IP ESTÁTICA (SET STATIC IP) – Presione suavemente para configurar la IP estática.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

Presione suavemente para desplazar el extrusor y la plataforma de construcción a la posición cero.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

MODO DE DESPLAZAMIENTO (JOG MODE)

Presione suavemente para mostrar las opciones de desplazamiento del extrusor y la plataforma de construcción a lo largo de los ejes X, Y y Z.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME

CONFIGURACIÓN (SETTINGS)

IDIOMA (LANGUAGE) – Presione suavemente para elegir un idioma de menú alternativo.

PANTALLA (DISPLAY) – Presione suavemente para personalizar los LED o las teclas de acceso rápido. DESVIACIÓN DEL EJE Z (Z-AXIS OFFSET) – Sirve para calibrar la altura de la placa de construcción durante el ensamblaje.

SONIDOS (SOUNDS) – Presione suavemente para activar/desactivar los sonidos de la 3D40 FLEX. MODO DEMOSTRACIÓN (DEMO MODE) – Presione suavemente para activar/desactivar el modo demostración.

REINICIALIZACIÓN DE FÁBRICA (FACTORY

RESET) – Presione suavemente para eliminar toda la información almacenada en la 3D40 FLEX y restablecer los valores predeterminados de fábrica.

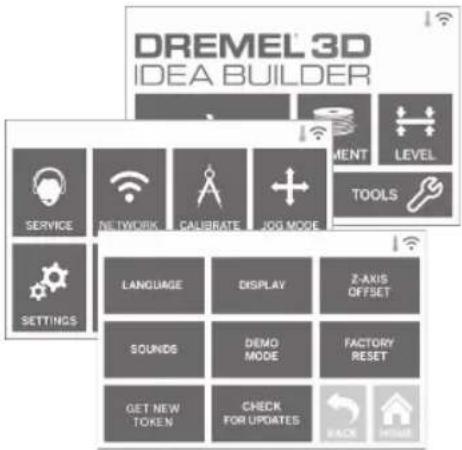

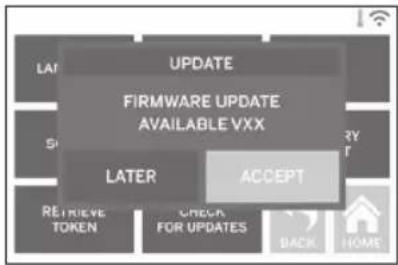

BUSCAR ACTUALIZACIONES (CHECK FOR

UPDATES) – Presione suavemente para comprobar si hay una nueva versión del firmware cuando esté conectado a la red WIFI o Ethernet.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

HEATING: PURGE STOP BACK HOME

PRECALENTAR (PREHEAT)

Presione suavemente para iniciar el precalentamiento del extrusor de forma automática y poder empezar a construir o a retirar el exceso de suciedad.

PURGAR (PURGE) – Cuando el extrusor se haya calentado, presione suavemente para extrudir el filamento de forma manual.

DETENER/INICIAR (STOP/START) –

Presione suavemente para detener o iniciar el precalentamiento.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

DREMEL 3D40 IDEA BUILDER FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC:

ACERCA DE (ABOUT)

Presione suavemente para acceder a la información sobre la 3D40 FLEX como, por ejemplo, la versión del firmware, el contador de uso, el estado de la impresora y la dirección MAC.

ICONOS DE LA PANTALLA TÁCTIL

Indica que se ha producido un error, como por ejemplo que no hay filamento o que la puerta está abierta.

Indica que el equipo está conectado a Ethernet.

Indica la intensidad de la señal WiFi. Si se establecido la conexión a la red WiFi, el símbolo aparece de color azul.

Indica que el extrusor está frío.

Indica que el extrusor está templado.

Indica que el extrusor está caliente.

CONFIGURACIÓN INICIAL

La primera vez que encienda la Dremel 3D40 FLEX se le solicitará que realice la configuración inicial de la red. Tras completar este proceso, obtendrá acceso a notificaciones de actualizaciones de firmware.

1. Para completar la configuración inicial, presione suavemente «Sí» (Yes) cuando se le solicite en la pantalla de configuración inicial. Si rechaza esta configuración, siempre podrá configurar la red en otro momento.
2. Si selecciona «Sí» (Yes), la 3D40 FLEX se conectará automáticamente a su Ethernet o buscará las redes inalámbricas disponibles.

SEARCHING AVAILABLE NETWORKS BACK HOME

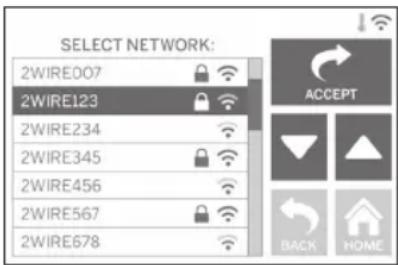

1. Seleccione su red inalámbrica usando la pantalla táctil. Utilice las flechas para desplazarse por la lista de redes inalámbricas disponibles. Cuando vea resaltado el nombre de su red inalámbrica, presione suavemente en «Aceptar» (Accept).

SELECT NETWORK: 2WIRE007 2WIRE123 2WIRE234 2WIRE345 2WIRE456 2WIRE567 2WIRE678 ACCEPT BACK HOME

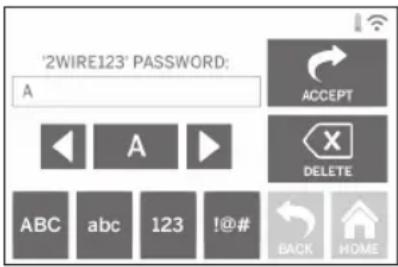

1. Introduzca la contraseña de la red inalámbrica y presione en «Aceptar» (Accept).

'2WIRE123' PASSWORD: A ACCEPT A DELETE ABC abc 123 !@# BACK HOME

PREPARACIÓN PARA CONSTRUIR

ATENCIÓN

RESPETE TODAS LAS

ADVERTENCIAS E

INSTRUCCIONES DE SEGURIDAD INDICADAS CUANDO UTILICE LA DREMEL 3D40 FLEX. Si no lo hace, el resultado podría ser un incendio, daños al equipo, daños materiales o lesiones corporales.

ATENCIÓN

NO TOQUE LA PUNTA DEL

EXTRUSOR DURANTE EL

FUNCIONAMIENTO DE LA DREMEL 3D40 O HASTA QUE SE HAYA ENFRIADO POR LO MENOS HASTA 60 °C (140 °F). El contacto con la punta del extrusor durante el funcionamiento o después de este, antes de que la punta se haya enfriado, podría causar lesiones corporales.

ATENCIÓN

UTILICE ÚNICAMENTE

de un filamento no autorizado por Dremel podría causar daños al equipo y daños materiales.

ATENCIÓN

hace, podría dañar el extrusor.

1. Para iniciar el proceso de carga/cambio de filamento, presione suavemente el botón «Filamento» (Filament) en la pantalla táctil. El extrusor se desplazará hacia la esquina delantera derecha del área de impresión y la punta del extrusor empezará a calentarse.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. Una vez que el extrusor se haya detenido, abra la tapa de la 3D40 FLEX para acceder a él más fácilmente.

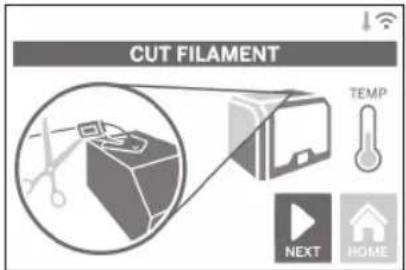

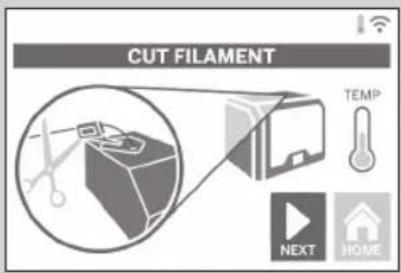

2. Si hay filamento cargado, córtelo cerca de la entrada del extrusor y presione suavemente el botón «Siguiente» (Next) de la pantalla táctil.

CUT FILAMENT TEMP NEXT HOME

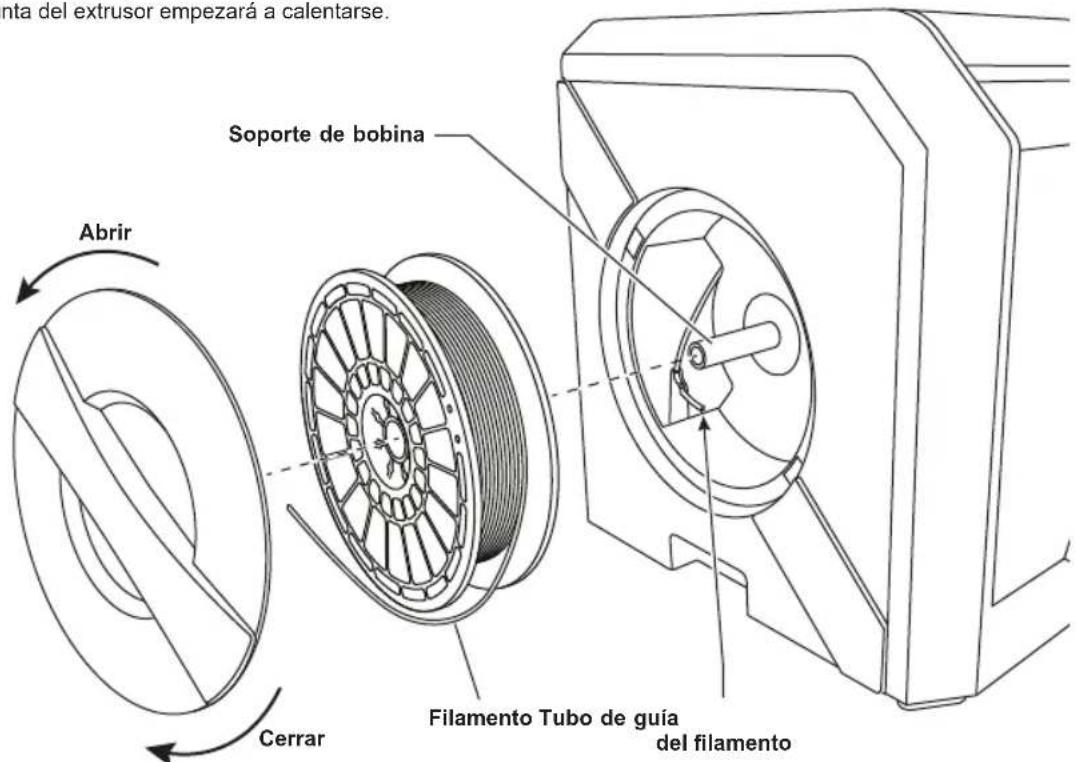

1. Retire la puerta de la bobina girándola en sentido antihorario, así como la bobina, en caso de que haya una (Figura 1).

FIG. 1

nta del extrusor empezará a calentarse. Soporte de bobina Abrir Cerrar Filamento Tubo de guía del filamento

Tubo de guía Filamento Tubo de guía del filamento Entrada del extrusor FIG. 2

1. Enhebre la punta del nuevo filamento por el tubo de guía, coloque la bobina en el soporte de bobina y vuelva a colocar la puerta de la bobina alineando las lengüetas de bloqueo y girándola en sentido horario (Figura 1). Presione suavemente en el botón «Siguiente» (Next) de la pantalla táctil.
2. Si debe cambiar el filamento, la 3D40 FLEX purgará automáticamente el filamento existente.

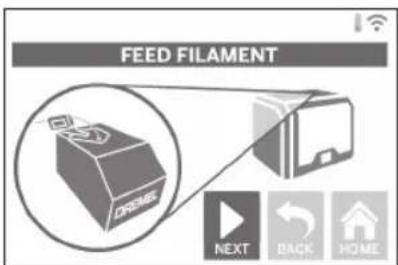

3. Cuando aparezca la pantalla Introducir filamento (Feed Filament), presione en el botón «Siguiente» (Next) de la pantalla táctil e introduzca el filamento procedente del tubo de guía en la entrada del extrusor hasta que el extrusor lo alimente solo (Figura 2).

FEED FILAMENT CREAMS NEXT BACK HOME

1. El filamento penetrará en el extrusor y empezará a salir por la punta del extrusor caliente. NOTA: Su Dremel 3D40 FLEX se ha sometido a pruebas de construcción de objetos antes de salir de la fábrica. Es posible que estos objetos de prueba se hayan hecho con un color de filamento diferente al que usted esté usando. Por lo tanto, es posible que quede una pequeña cantidad de filamento en el extrusor.

2. Cuando el nuevo filamento haya salido por la punta del extrusor, presione «Listo» (Done) en la pantalla táctil para completar el proceso de carga y, a continuación, vuelva al menú principal y calibre el extrusor. Retire cuidadosamente el exceso de filamento sin tocar la punta del extrusor caliente. Si es necesario, retire con cuidado los residuos que hayan podido quedar en la punta del extrusor con unos alicates de punta fina.

PRESS DONE WHEN NEW COLOR APPEARS DONE BACK HOME

ATENCIÓN TENGA MUCHO CUIDADO DE NO DAÑAR LA PUNTA DEL EXTRUSOR CUANDO ELIMINE LOS RESIDUOS. LA DREMEL 3D40 FLEX NO FUNCIONARÁ CORRECTAMENTE CON LA PUNTA DEL EXTRUSOR DAÑADA, POR LO QUE SERÁ NECESARIO SUSTITUIRLA.

1. Cierre la tapa y la puerta de la 3D40 FLEX.

CONFIGURACIÓN INICIAL

PREPARACIÓN DE LA PLATAFORMA DE CONSTRUCCIÓN

ATENCIÓN

TENGA CUIDADO DE QUE NO SE CAIGA LA PLATAFORMA DE

CONSTRUCCIÓN. LA PLACA DE VIDRIO TEMPLADO PUEDE ROMPERSE Y PROVOCAR LESIONES CORPORALES.

ATENCIÓN

NO RETIRE LA PLACA DE VIDRIO TEMPLADO DEL SOPORTE DE

PLÁSTICO. EL CONTACTO CON EL BORDE DE LA PLACA DE VIDRIO TEMPLADO PUEDE CAUSAR LESIONES CORPORALES.

ADVERTENCIA

ANTES DE REALIZAR CADA CONSTRUCCIÓN, ASEGÚRESE

DE QUE LA PLACA DE CONSTRUCCIÓN FLEXIBLE ESTÉ CUBIERTA CON LA CINTA DE CONSTRUCCIÓN ESPECÍFICA DE DREMEL. EL USO DE CINTA DE CONSTRUCCIÓN INAPROPIADA PODRÍA CAUSAR DAÑOS AL EQUIPO Y UNA MALA CALIDAD DE CONSTRUCCIÓN DEL OBJETO.

1. La placa de construcción consta de dos partes: la placa de construcción flexible y el soporte de la placa de construcción. El soporte de la placa de construcción dispone de una superficie magnética, que permite acoplar la placa de construcción flexible, y dos muescas en la parte posterior y cierres móviles en la frontal, para sujetar las esquinas de la placa de construcción flexible.

2. La placa de construcción flexible puede extraerse de su soporte girando los cierres móviles hacia usted (A), levantándola desde las asas de color azul (B) y tirando hacia usted (C); véase la figura 3.

3. La placa de construcción flexible incorpora cinta de construcción. Para retirarla, levántela desde la pestaña, situada en la esquina delantera, y despréndala con cuidado. Para instalar una nueva cinta de construcción, retire el soporte adhesivo de la cinta de construcción y coloque la cinta sobre la placa de construcción flexible. Para obtener resultados óptimos, primero aplique la cinta de construcción en el centro de la placa de construcción flexible y, a continuación, alísela hacia fuera para eliminar las burbujas de aire (Figura 4).

FIG. 3 Construcción flexible Cinta de construcción

Muesca Asa Placa de construcción flexible Soporte de la placa de construcción B A Cierres A B Asa Muesca FIG. 4

1. La placa de construcción flexible puede instalarse en la parte superior del soporte de la placa de construcción deslizándola hacia atrás, con un ángulo que permita que las esquinas de la placa de construcción flexible se deslicen bajo las muescas situadas en la parte posterior del soporte de la placa de construcción. Libere la placa de construcción flexible, de forma que se adhiera en la parte superior del imán, y cierre los cierres situados en la parte frontal, para que se mantenga en su lugar.

CONSEJO: Resulta mucho más sencillo retirar e instalar la placa de construcción flexible si su soporte ya está instalado en la impresora. En general, una vez que el soporte de la placa de construcción está instalado en la impresora, no será necesario retirarlo; solo será necesario retirar la placa de construcción flexible.

1. El soporte de la placa de construcción puede retirarse presionando el clip situado en la parte frontal de la plataforma de construcción y levantando dicho soporte, hasta separarlo de la base (Figura 7).

2. Instale el soporte de la placa de construcción utilizando los clips de plataforma de construcción.

FIG. 5 ELEVAR PRESIONAR Clip Clip DREMEL 3D Clip

NIVELACIÓN DE LA PLATAFORMA DE CONSTRUCCIÓN

A ATENCIÓN NO TOQUE LA PUNTA DEL EXTRUSOR DURANTE EL FUNCIONAMIENTO DE LA DREMEL 3D40 FLEX O HASTA QUE SE HAYA ENFRIADO COMO MÍNIMO HASTA 60 °C (140 °F). EL CONTACTO CON LA PUNTA DEL EXTRUSOR DURANTE EL FUNCIONAMIENTO O DESPUÉS DE ESTE, ANTES DE QUE LA PUNTA SE HAYA ENFRIADO, PODRÍA CAUSAR LESIONES CORPORALES.

Es importante que nivele la plataforma de construcción cada vez que reemplace la cinta de construcción o reinstale la plataforma de construcción, para asegurarse de que dicha plataforma esté separada uniformemente del cabezal del extrusor. Asegúrese de eliminar todas las burbujas de aire que haya entre la plataforma de construcción y la cinta de construcción. Si no se nivel a plataforma de construcción o no se eliminan las burbujas de aire, el resultado podría ser que los objetos no se construyan correctamente.

1. Asegúrese de haber colocado la cinta de construcción sobre la plataforma de construcción y de que no haya ningún objeto presente. La aplicación de cinta de construcción después de la nivelación podría afectar a la uniformidad de su objeto.

2. Presione suavemente «Nivelar» (Level) en la pantalla táctil de la 3D40 FLEX.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. El extrusor y la plataforma de construcción se moverán hasta la posición correcta para nivelar la plataforma de construcción. La 3D40 FLEX comprobará primero el nivel en la parte central posterior de la plataforma de construcción. Los dos pomos ubicados debajo de la plataforma de construcción se utilizan para subir y bajar dicha plataforma en la parte izquierda y derecha. El extrusor contiene un sensor que detecta si la base está nivelada, por lo que no hacen falta más herramientas.

2. La pantalla táctil indicará si la plataforma de construcción está demasiado alta o demasiado baja. Si la plataforma de construcción está demasiado alta, ajuste el pomo adecuado girándolo hacia la derecha hasta que oiga un pitido y la pantalla táctil indique que está lista para verificar la nivelación de la base.

1. Si la plataforma de construcción está demasiado baja, ajuste el pomo adecuado girándolo hacia la izquierda hasta que oiga un pitido y la pantalla táctil indique que está lista para verificar la nivelación de la base.

BUILD PLATFORM IS TOO LOW TURN LEFT TO RAISE

1. Presione en «Verificar» (Verify) para comprobar el nivel de la base. Si se necesita seguir ajustando el nivel, la pantalla táctil indicará la dirección; si el nivel es correcto, el extrusor se desplazará hasta el siguiente punto para completar el proceso de nivelación.

READY TO VERIFY VERIFY BACK HOME

1. Repita los pasos del 4 al 6 para la segunda posición. Cuando la base esté totalmente nivelada, el extrusor se desplazará hasta la posición de calibración para finalizar el proceso de nivelación.

PLEASE WAIT LEVEL COMPLETE

CÓMO CONECTAR EL CABLE USB

1. Asegúrese de que el interruptor de alimentación de la 3D40 FLEX esté en la posición de apagado.
2. Conecte el cable USB incluido a la 3D40 FLEX y al ordenador (Figura 6).
3. Abra el software.
4. Encienda la Dremel 3D40 FLEX utilizando el interruptor de alimentación para sincronizar su ordenador con la Dremel 3D40 FLEX.

CONEXIÓN ETHERNET

1. Asegúrese de que el interruptor de alimentación de la 3D40 FLEX esté en la posición de apagado.
2. Conecte el cable Ethernet a la 3D40 FLEX (Figura 7).
3. Encienda la Dremel 3D40 FLEX desde el interruptor de alimentación. La conexión Ethernet se detectará automáticamente. Presione en «Aceptar» (Accept) para confirmar la conexión.

INSTRUCCIONES DE SEGURIDAD INDICADAS CUANDO UTILICE LA DREMEL 3D40 FLEX. Si no lo hace, el resultado podría ser un incendio, daños al equipo, daños materiales o lesiones corporales.

ATENCIÓN

NO INTRODUZCA LAS MANOS

EN LA DREMEL 3D40 FLEX

MIENTRAS ESTÉ FUNCIONANDO. El contacto con las piezas móviles de la Dremel 3D40 FLEX durante su funcionamiento podría causar una mala calidad de la construcción, daños al equipo o lesiones corporales.

NOTA: Su Dremel 3D40 FLEX habrá construido objetos de prueba antes de salir de la fábrica. Es posible que estos objetos de prueba se hayan hecho con un color de filamento diferente al que usted esté usando. Por lo tanto, es posible que quede una pequeña cantidad de filamento en el extrusor. Puede que el comienzo de su primer objeto tenga algo de este color de filamento hasta que haga la transición al color de su filamento.

Dispone de distintas opciones cuando construya en su 3D40 FLEX:

1) Almacenamiento en la impresora
2) Unidad flash USB
3) Ordenador

1. Asegúrese de que se haya cargado una cantidad adecuada de filamento (consulte la página 111). CONSEJO: Para saber si dispone de suficiente filamento para completar su objeto antes de empezar a construirlo, compare la longitud de filamento necesaria mostrada en Dremel Digilab 3D Slicer con la longitud del filamento de la bobina mostrada en el indicador de longitud. Si la 3D40 FLEX se queda sin filamento durante una construcción, se detendrá hasta que se añada más filamento.

2. Asegúrese de que se haya aplicado cinta de construcción, la plataforma de construcción esté nivelada y se hayan retirado todos los objetos.

CONSTRUCCIÓN DESDE EL ALMACENAMIENTO DE LA IMPRESORA

1. Presione «Construir» (Build) en el menú principal.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. En el menú de construcción, presione el icono de impresión.

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

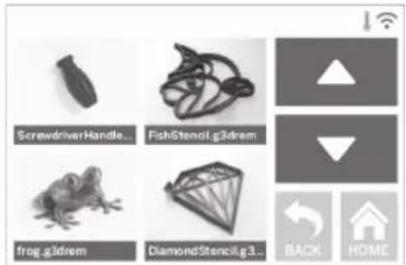

1. Presione suavemente el archivo de modelo que desea construir. (Use las flechas para desplazarse por las páginas).

ScrewdriverHandle... FishStencil.g3drem frog.g3drem DiamondStencil.g3... BACK HOME

1. En la página de detalles del modelo, presione «Construir» (Build) para iniciar el proceso de construcción.

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

1. La 3D40 FLEX alineará primero el extrusor y la plataforma de construcción en su posición cero y, a continuación, el sensor de nivel tocará ligeramente la plataforma de construcción para completar la alineación. La punta del extrusor iniciará el proceso de calentamiento, que podrá tardar unos minutos. Una vez que se alcance la temperatura adecuada, su modelo comenzará a construirse.

2. Cuando la construcción del objeto haya finalizado, la 3D40 FLEX alineará de forma automática el extrusor y la plataforma de construcción en su posición de calibración y enfriará la punta del extrusor.

3. Espere hasta que la pantalla táctil indique que el extrusor ya está frío (cool) para retirar su objeto. Consulte la sección siguiente sobre retirada del objeto de la plataforma de construcción para obtener instrucciones de retirada del objeto.

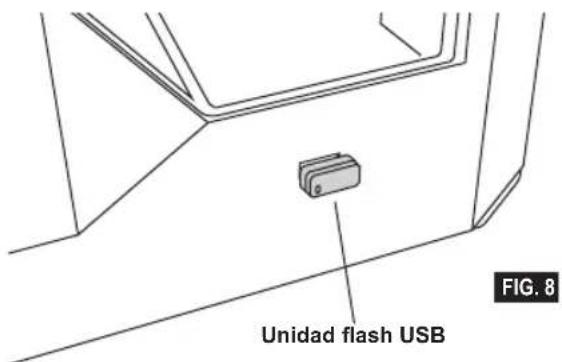

CONSTRUCCIÓN DESDE LA UNIDAD FLASH USB

1. Presione «Construir» (Build) en el menú principal.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. Presione el icono USB para acceder a los contenidos de la unidad flash USB.

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

1. Siga los pasos del 3 al 7 de la sección «Construcción desde el almacenamiento de la impresora» para completar la construcción desde la unidad flash USB.

Unidad flash USB FIG. 8

CONSTRUCCIÓN DESDE SU ORDENADOR

La Dremel 3D40 FLEX es compatible con el software Dremel Digilab 3D Slicer. Siga las instrucciones proporcionadas con este software para completar una construcción desde el ordenador.

CANCELACIÓN DE LA CONSTRUCCIÓN EN LA 3D40 FLEX

Para cancelar su objeto durante el precalentamiento o la construcción, presione suavemente «Parada» (Stop) en la pantalla táctil. Si confirma «Sí» (Yes) el extrusor y la plataforma de construcción se desplazarán a sus posiciones de calibración.

RETIRADA DE SU OBJETO

RETIRADA DE SU OBJETO DE LA PLATAFORMA DE CONSTRUCCIÓN

ATENCIÓN NO TOQUE LA PUNTA DEL EXTRUSOR DURANTE EL FUNCIONAMIENTO DE LA DREMEL 3D40 FLEX O HASTA QUE SE HAYA ENFRIADO COMO MÍNIMO HASTA 60 °C (140 °F). El contacto con la punta del extrusor durante el funcionamiento o después de este, antes de que la punta se haya enfriado, podría causar lesiones corporales.

ATENCIÓN UTILICE EQUIPO DE PROTECCIÓN PERSONAL. El uso de equipo de protección, como por ejemplo guantes termorresistentes y anteojos de seguridad, reducirá el riesgo de lesiones corporales.

ATENCIÓN NO DOBLE LA PLACA DE CONSTRUCCIÓN CON EL OBJETO DIRIGIDO HACIA USTED O HACIA OTRAS PERSONAS. Un objeto que salga despedido de la placa de construcción podría provocar daños personales.

A ATENCIÓN ESTÉ ATENTO A LA POSICIÓN DE SU CUERPO CUANDO UTILICE HERRAMIENTAS DE MANO PARA RETIRAR OBJETOS DE LA PLATAFORMA DE CONSTRUCCIÓN. Un resbalón repentino de la herramienta y una posición inapropiada del cuerpo durante la retirada de un objeto de la plataforma de construcción podrían causar lesiones corporales.

A ATENCIÓN EVITE QUE EL SOPORTE DE LA PLACA SUFRA ALGUNA CAÍDA. La placa de vidrio templado puede romperse y provocar lesiones corporales.

ATENCIÓN NO RETUERZA NI DOBLE EL SOPORTE DE LA PLACA DE CONSTRUCCIÓN CUANDO RETIRE OBJETOS. La placa de vidrio templado puede separarse del soporte de plástico y provocar lesiones corporales.

A ATENCIÓN EVITE RASGUÑAR LA PLATAFORMADE CONSTRUCCIÓN CUANDO RETIRE OBJETOS. LAS RASGUÑADURAS EN LA PLATAFORMA DE CONSTRUCCIÓN CAUSARÁN UNA CREACIÓN INCORRECTA DE OBJETOS.

1. Espere a que el extrusor se enfríe antes de retirar su objeto.
2. Con el objeto aún sujeto, retire la placa de construcción flexible del área de construcción. Consulte la página 113 para obtener instrucciones detalladas.
3. Doble la placa de construcción con el objeto dirigido en la dirección opuesta a usted y otras personas. Empuje desde la parte posterior con los pulgares, utilizando el resto de la mano para sujetar las asas (Figura 9). La pieza se

desprenderá y o bien caerá o resultará sencillo retirarla con la mano.

1. Para las piezas pequeñas o finas, doblar la placa de construcción podría no ser suficiente para desprenderlas. En estos casos, utilice la herramienta extractora de objetos para retirar con cuidado el objeto de la placa de construcción (Figura 9).

FIG. 9 Herramienta extractora

RETIRADA DE LOS SOPORTES (EN SU CASO)

Utilice unos alicates de punta fina para retirar los soportes que estén dentro del objeto o sean de difícil acceso.

MEJORES PRÁCTICAS

1. UTILICE SIEMPRE CINTA DE CONSTRUCCIÓN.

2. Asegúrese de que la plataforma de construcción esté nivelada antes de empezar cualquier objeto.

3. Asegúrese de que la bobina está correctamente instalada y puede girar libremente.

4. Cuando utilice la Dremel 3D40 FLEX por primera vez o después de cambiar el filamento, deje que continúe extrudiendo hasta que el material sea consistente con el color del filamento instalado.

5. Es importante observar la Dremel 3D40 FLEX cuando se empiezan a construir objetos. Es más que probable que su objeto experimente algunas dificultades al principio. Afortunadamente, este es el momento idóneo para cancelar el objeto, limpiar la placa de construcción e iniciar el objeto de nuevo. Permanezca cerca de la Dremel 3D40 FLEX durante el proceso de construcción.

6. Es importante guardar el embalaje de la Dremel 3D40 FLEX, ya que facilitará su almacenamiento y transporte.

7. Asegúrese de que almacena las bobinas de filamento en un entorno que no sea húmedo ni demasiado cálido. Se recomienda no retirar la bobina del filamento de su envase hermético hasta que se use.

8. Utilice la herramienta extractora de objetos suavemente para evitar daños en la placa de construcción o en el objeto.

9. Siempre que sea posible, se recomienda situar el objeto en el centro de la placa de construcción. Es fundamental utilizar la mejor orientación para su objeto. Coloque el objeto en la placa de construcción y utilice la mejor orientación para la construcción.

10. Para salientes pronunciados (ángulo de menos de 45 grados), se recomienda construir con soporte.

11. Desmonte siempre la placa de construcción antes de retirar el objeto.

12. Se recomienda lijar a baja velocidad para evitar la refundición del objeto.

13. El software Dremel Digilab 3D Slicer mostrará la longitud de filamento requerida para cada objeto. Compárela con la longitud mostrada en el indicador de longitud de la bobina.

MANTENIMIENTO

CÓMO DESATASCAR EL EXTRUSOR

Utilice la herramienta desatascadora para limpiar el extrusor y desatascar el filamento acumulado.

1. Espere a que el extrusor se caliente; introduzca la herramienta desatascadora en la entrada del extrusor (parte superior).
2. La suciedad atascada se empujará y saldrá por la punta del extrusor.

ACTUALIZACIÓN DEL FIRMWARE EN LÍNEA

Si ha registrado la 3D40 FLEX y la ha añadido a su perfil Dremel3D, puede actualizar el firmware directamente desde la pantalla táctil. Para actualizar el firmware:

1. Presione en «Herramientas» (Tools), «Configuración» (Settings) y «Buscar actualizaciones» (Check for Updates).

DREMEL 3D IDEA BUILDER SERVICE NETWORK CALIBRATE LOG MODE LEVEL TOOLS SETTINGS LANGUAGE DISPLAY Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET GET NEW TOKEN CHECK FOR UPDATES BACK HOME

1. LA 3D40 FLEX comprobará si está instalada la última versión del firmware y, en caso de que sea necesario, le preguntará si desea actualizarlo.
2. Seleccione «Aceptar» (Accept) para descargar e instalar la última versión del firmware.

UPDATE FIRMWARE UPDATE AVAILABLE VXX LATER ACCEPT RETRIEVE TOKEN CHECK FOR UPDATES BACK HOME

1. La actualización del firmware habrá finalizado cuando la 3D40 FLEX se inicie y regrese a la pantalla de inicio.

ACTUALIZACIÓN MANUAL DEL FIRMWARE

Si la 3D40 FLEX no está conectada a la red, puede actualizar el firmware directamente desde una unidad flash USB.

1. Abra el explorador web, entre en www.dremel3d.com/support y descargue el archivo de la última versión del firmware de la 3D40 FLEX.
2. Añada el archivo del firmware de la 3D40 FLEX a una unidad flash USB vacía y formateada en FAT32.
3. Apague la 3D40 FLEX desde el interruptor de encendido/apagado.
4. Introduzca la unidad flash USB en el puerto USB-A.
5. Encienda la 3D40 FLEX, que detectará e instalará el nuevo firmware de forma automática.
6. Apague la 3D40 FLEX, extraiga la unidad flash USB y vuelva a encender la 3D40 FLEX para completar la actualización.

LIMPIEZA DEL EXTERIOR

Limpie el exterior de la 3D40 FLEX con un paño que no deje pelusa. Retire cualquier tipo de suciedad de las superficies exteriores.

Para evitar daños en la Dremel 3D40 FLEX, no utilice agua, sustancias químicas ni otros productos de limpieza en la 3D40 FLEX.

LIMPIEZA DE LA PUNTA DEL EXTRUSOR

ATENCIÓN

TENGA MUCHO CUIDADO DE NO DAÑAR LA PUNTA DEL

EXTRUSOR CUANDO ELIMINE LOS RESIDUOS.

LA DREMEL 3D40 FLEX NO FUNCIONARÁ CORRECTAMENTE CON LA PUNTA DEL EXTRUSOR DAÑADA Y SERÁ NECESARIO REEMPLAZARLA.

ATENCIÓN

NO TOQUE LA PUNTA DEL EXTRUSOR DURANTE EL

FUNCIONAMIENTO DE LA DREMEL 3D40 FLEX O HASTA QUE SE HAYA ENFRIADO COMO MÍNIMO HASTA 60 °C (140 °F). El contacto con la punta del extrusor durante el funcionamiento o después de este, antes de que la punta se haya enfriado, podría causar lesiones corporales.

Con ayuda de unos alicates de punta fina, retire todos los restos de plástico de la punta del extrusor. Si los residuos son persistentes, es posible que tenga que calentar el extrusor.

LIMPIEZA DE LA PANTALLA TÁCTIL

Limpie la pantalla táctil con el paño suave que no deja pelusa. No pulverice productos de limpieza sobre la pantalla táctil.

Construcción con cabezal del extrusor descentrado.	La Dremel 3D40 FLEX no puede detectar la posición exacta del cabezal del extrusor y ha dejado de construir.	Si el cabezal del extrusor se envía a la posición de inicio, la Dremel 3D40 FLEX se recalibrará. Cancele su objeto, limpie la plataforma de construcción, envíe la cabeza del extrusor a la posición de inicio y reinicie el objeto.
El plástico de PLA no está extrudiendo o no se ha adherido correctamente a la cinta de construcción.	Esto puede deberse a que la plataforma de construcción no está nivelada con la cabeza del extrusor.	Si se nivela la plataforma de construcción, se alineará la cabeza del extrusor y se garantizará una mejor calidad del objeto. Cancele su objeto, limpie la plataforma de construcción, nivele la plataforma de construcción y reinicie el objeto.
La Dremel 3D40 FLEX se bloqueó justo antes de empezar a construir el objeto.	Es posible que la Dremel 3D40 FLEX haya recibido comandos contradictorios.	Desconéctela, espere 30 segundos y vuelva a encenderla.
El material de soporte no desaparece durante la limpieza y provoca una menor calidad del objeto final.	No se ha optimizado la orientación de la pieza.	Vuelva a orientar la posición del archivo 3D en el software de corte de archivos para minimizar el material de soporte o colocar el material de soporte en una superficie que no sea fundamental.
Caos al final de la construcción. Una capa de su objeto no quedó bien fija, el modelo se guardó con un área mínima de superficie en contacto con la plataforma de construcción o el objeto se construyó flotando sobre la plataforma de construcción sin soportes.		Utilice el software de corte de archivos para ver la altura y la posición de la primera capa. Construya con soportes cuando sea necesario.
Pieza solamente construida a medias. Se acabó el filamento.El filamento se quedó obstruido durante la construcción.		Sustituya el filamento y reanude la construcción.Véase “No sale ningún filamento”.
No sale ningún filamento. Extrusor atascado. Póngase en contacto con el servicio de atención al cliente.
El extrusor no vuelve a su posición de inicio.		Póngase en contacto con el servicio de atención al cliente.
Capas de plástico deshilachadas o fibrosas en salientes pronunciados.	Los salientes pronunciados del objeto están muy separados o son muy pronunciados (ángulo < 45°).	Construir con soportes.
La 3D40 FLEX no encuentra la red de WiFi.	La impresora se encuentra demasiado lejos del router.	Coloque la 3D40 FLEX más cerca del router.Conéctese a la red a través de Ethernet.
La 3D40 FLEX no se conecta a la red. La impresora se encuentra demasiado lejos del router.		Coloque la 3D40 FLEX más cerca del router.
		Contraseña de red incorrecta. Vuelva a introducir la contraseña o verifique la contraseña con el propietario de la red.

SOFTWARE DE CÓDIGO ABIERTO

Actualizaciones de firmware

Dremel recomienda que se actualice el firmware cuando Dremel proporcione una actualización. Dremel proporcionará actualizaciones del firmware para mejorar el rendimiento e incorporar funciones adicionales para la Dremel 3D40 FLEX a lo largo de la vida útil del producto. Puede actualizar la Dremel 3D40 FLEX siguiendo uno de los dos métodos siguientes: (1) Descargue la actualización desde www.dremel3d.com e instálela mediante la unidad de memoria USB. (2) Conecte la Dremel 3D40 FLEX a Internet y actualícela desde la pantalla táctil de la Dremel 3D40 FLEX.

Software de código abierto utilizado en este producto Dremel

Este producto incluye componentes de software con licencia del titular de los derechos en virtud de cualquier versión de Licencia Pública General de GNU (GPL), Licencia Pública General Reducida de GNU (LGPL) o cualquier otra licencia de software de código abierto que establezca la libre distribución del código fuente. Si desea recibir una copia completa legible por máquina del código fuente correspondiente, puede enviar una solicitud por escrito a la siguiente dirección:

Dremel

Su solicitud debe incluir lo siguiente: (i) el nombre del producto Dremel, (ii) el número de serie (en su caso), (iii) la versión del software (en su caso), (iv) su nombre, (v) el nombre de su empresa (en su caso), así como (vi) su dirección postal para devoluciones y su dirección de correo electrónico (en caso de que tenga). Es posible que le cobremos un precio simbólico para cubrir el coste de los soportes físicos y la distribución. Puede enviar su solicitud (i) en un plazo de (3) tres años a partir de la fecha en que recibió el producto que incluye el software objeto de su solicitud o (ii), en el caso de tratarse de código con licencia de versión 3 de la GPL, durante todo el período en que Dremel ofrezca piezas de repuesto o servicio de asistencia al cliente para ese producto.

Garantía de uso adicional del software de código abierto:

DREMEL no ofrece ninguna garantía para los programas de software de código abierto incluidos en este dispositivo, si tales programas se utilizan de forma distinta de la ejecución del programa prevista por DREMEL. Las licencias enumeradas a continuación definen la garantía ofrecida, en su caso, por los autores o licenciantes del software de código abierto. DREMEL declina específicamente cualquier garantía por defectos derivados de la alteración de cualquier programa de software de código abierto o de configuración del producto. El usuario no podrá realizar reclamación alguna contra DREMEL con arreglo a la garantía, en caso de que el software de código abierto infringiese los derechos de propiedad intelectual de un tercero. La asistencia técnica, si la hubiera, solo está prevista para el software que no haya sido alterado.

GARANTÍA LIMITADA DREMEL® PARA EL CONSUMIDOR

Este producto de DREMEL está garantizado de acuerdo con el reglamento estatutario o específico de cada país; cualquier problema debido al desgaste normal, a una sobrecarga de la herramienta o a un uso indebido quedará excluido de la garantía.

En el caso de que el producto no cumpla con esta garantía escrita, lleve a cabo lo siguiente:

1. NO devuelva su producto al lugar de compra.
2. Póngase en contacto con el servicio de atención al cliente a través de www.dremel.com para más instrucciones.

ELIMINACIÓN

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de reciclaje respetuoso con el medio ambiente.

SOLO PARA LOS PAÍSES DE LA UE

¡No arroje las herramientas eléctricas a la basura!

De conformidad con la Directiva europea 2012/19/CE sobre residuos de aparatos

eléctricos y electrónicos y su aplicación en la legislación nacional, las herramientas eléctricas inservibles deberán desecharse por separado de manera respetuosa con el medio ambiente.

DATOS DE CONTACTO DE DREMEL

Para obtener más información sobre la gama de productos Dremel, el soporte técnico o la línea de atención al cliente de Dremel, visite www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Países Bajos

TRADUÇÃO DAS INSTRUÇÕES ORIGINAIS

AVISOS DE SEGURANÇA GERAIS

ATENÇÃO

LEIA TODAS AS INSTRUÇÕES NESTE

MANUAL E FAMILIARIZE-SE COM A DREMEL 3D40 FLEX ANTES DE A

CONFIGURAR E UTILIZAR. O DESRESPEITO PELOS AVISOS E INSTRUÇÕES PODERÁ RESULTAR EM INCÊNDIO, DANOS NO EQUIPAMENTO, DANOS PATRIMONIAIS OU EM LESÕES FÍSICAS. GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA POSTERIORES CONSULTAS

SEGURANÇA NA ÁREA DE TRABALHO

SISTEMAS OPERATIVOS SUPORTADOS

• Apple ^ Mac ^ OS ^ X v10.9 ou superior (Mavericks)
- Microsoft ^ Windows ^ 8.1
- Microsoft ^ Windows ^ 7 SP1

ESPECIFICAÇÕES MÍNIMAS DO SISTEMA

REQUISITOS ELÉTRICOS

AMBIENTE OPERACIONAL

Temperatura ambiente: 16-29 °C (60 - 85 °F)

CONSTRUIR A PARTIR DO COMPUTADOR
