Digilab 3D45 - Impresora 3D DREMEL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Impresora 3D
Marca	Dremel
Modelo	Digilab 3D45
Tecnología de impresión	Depósito de filamento fundido (FDM)
Volumen de construcción (L x l x H)	255 x 155 x 170 mm
Espesor de capa	100 micras (0,10 mm)
Diámetro del filamento	1,75 mm
Temperatura máxima del extrusor	280 °C
Temperatura máxima de la cama	100 °C
Cama caliente	Sí, con placa de vidrio templado
Nivelación de la cama	Automática con sensor

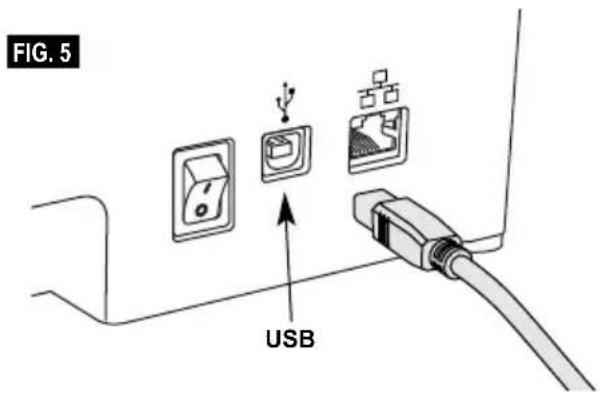

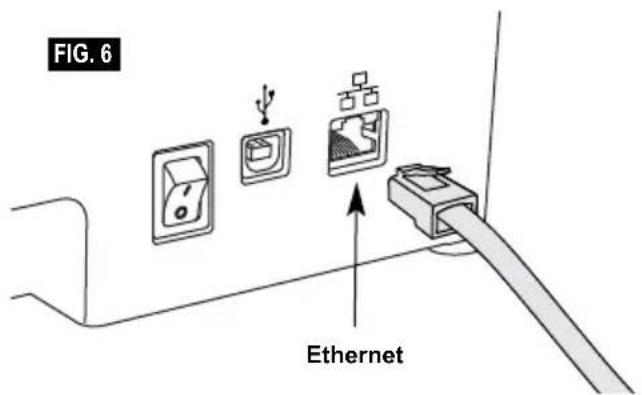

Conectividad	WiFi, Ethernet, USB (llave), USB para computadora
Pantalla	Táctil color IPS 4,5 pulgadas
Memoria interna	8 GB
Cámara integrada	Sí, para vigilancia remota
Alimentación	100-240 V, 47-60 Hz, 0,85-2,3 A
Peso (sin bobina)	19,4 kg
Dimensiones	515 x 406 x 394 mm
Materiales compatibles	PLA, ECO-ABS, Nylon, PETG (filamentos Dremel)
Software	Dremel Digilab 3D Slicer (Windows/Mac)
Garantía	Limitada, según regulaciones locales
Seguridad	Sensor de fin de filamento, detección RFID, parada automática
Mantenimiento	Limpieza de la boquilla, actualización de firmware mediante USB o OTA

Preguntas frecuentes - Digilab 3D45 DREMEL

¿Cómo nivelar la cama de construcción?

Antes de cada impresión, seleccione Nivelación en la pantalla táctil. La impresora posiciona el extrusor y usa un sensor para detectar la altura. Gire los dos botones debajo de la cama hasta escuchar un pitido y que la pantalla indique que el nivel es correcto. Confirme con Verificar.

¿Cómo cambiar el filamento?

Toque Filamento en la pantalla táctil para calentar el extrusor. Corte el filamento usado cerca de la entrada, retire la bobina, inserte el nuevo filamento en el tubo guía y coloque la bobina. Empuje el filamento en la entrada hasta que salga por la boquilla. Confirme con Terminado.

¿Qué filamentos son compatibles?

Use únicamente filamentos Dremel de 1,75 mm: PLA, ECO-ABS, Nylon y PETG. El uso de otros filamentos puede dañar la impresora o anular la garantía. Los parámetros de impresión se optimizan automáticamente gracias a la detección RFID.

¿Cómo conectar la impresora al WiFi?

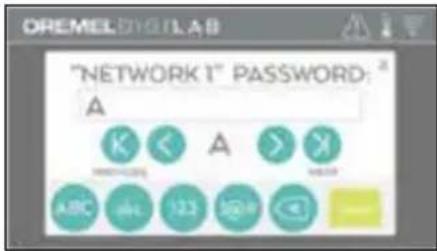

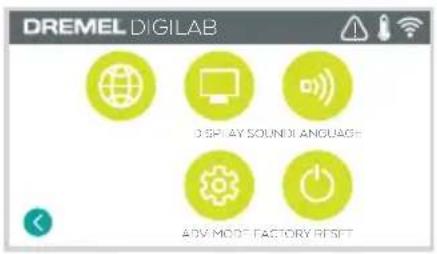

Desde la pantalla táctil, vaya a Herramientas > Red > Conectar WiFi. Seleccione su red, introduzca la contraseña y toque Terminado. Aparece un icono WiFi azul si la conexión es exitosa.

¿Cómo resolver un atasco de la boquilla?

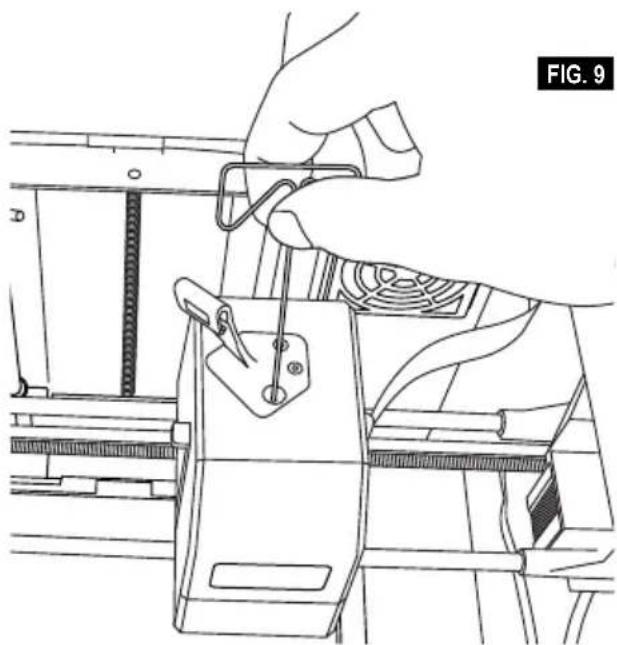

Caliente el extrusor mediante Filamento o Precalentamiento. Una vez caliente, use la herramienta de desobstrucción suministrada insertándola en la entrada para empujar los residuos. No ejerza fuerza excesiva para no dañar la boquilla.

¿Cómo retirar un objeto de la cama?

Espere a que el extrusor y la cama se hayan enfriado por debajo de 60 °C. Retire la cama desbloqueando los clips. Use la espátula con cuidado para despegar el objeto. Evite rayar el vidrio.

¿Cómo actualizar el firmware?

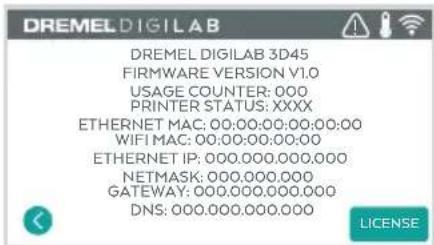

Vía WiFi: vaya a Herramientas > Actualizaciones y acepte si hay una nueva versión disponible. De lo contrario, descargue el archivo en dremel3d.com, cópielo en una llave USB formateada en FAT32, insértela y reinicie la impresora.

¿Qué hacer si la impresión no adhiere?

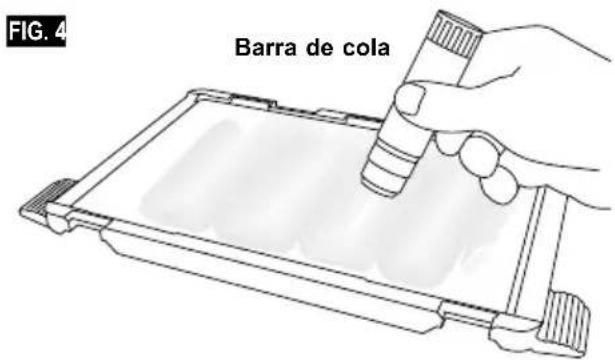

Asegúrese de que la cama esté nivelada y limpia. Aplique una capa fina de pegamento suministrado con la barra. Verifique que la temperatura de la boquilla y la cama corresponda al filamento usado (ej. 220°C para PLA, cama a 35°C).

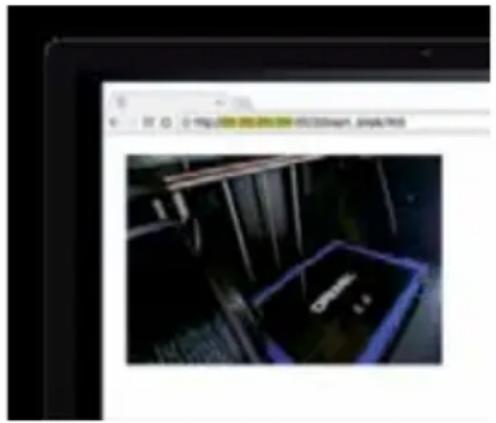

¿Cómo usar la cámara para vigilar la impresión?

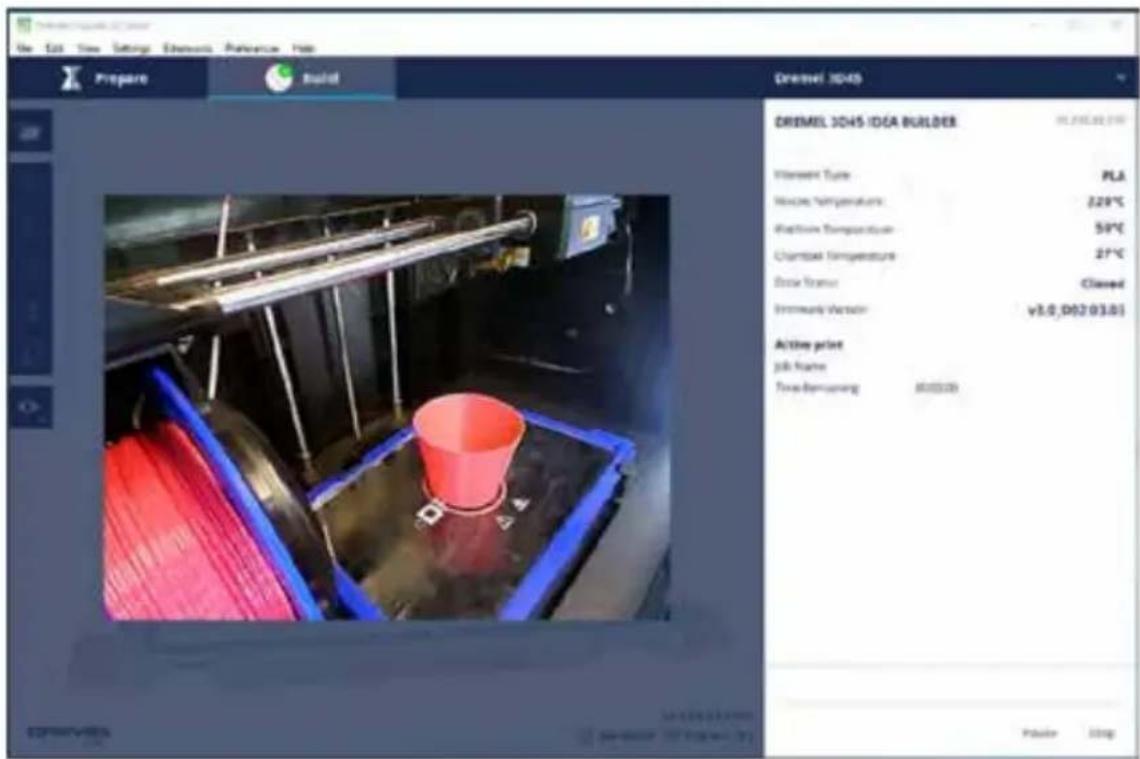

Conecte la impresora a la red. Encuentre su dirección IP en Herramientas > Acerca de. En un navegador, escriba http://DIRECCIÓN_IP:10123/stream_simple.html. Verá el flujo en directo.

¿Cuál es la altura de capa mínima?

La altura de capa mínima es de 100 micras (0,10 mm). Esto permite obtener impresiones muy detalladas. Puede ajustar este parámetro en el software de corte Dremel Digilab 3D Slicer.

MANUAL DE USUARIO Digilab 3D45 DREMEL

TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES

ADVERTENCIAS GENERALES DE SEGURIDAD

ATENCIÓN

LEA TODAS LAS INSTRUCCIONES

INCLUIDAS EN ESTE MANUAL Y FAMILIARÍCESE CON LA DREMEL 3D45

ANTES DE CONFIGURARLA Y USARLA. SI NO SE HACE CASO DE LAS ADVERTENCIAS E INSTRUCCIONES, EL RESULTADO PODRÍA SER UN INCENDIO, DAÑOS AL EQUIPO, DAÑOS MATERIALES O LESIONES CORPORALES. GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

Tenga en cuenta que el contenido de la Guía de inicio rápido y del Manual de instrucciones puede cambiar y evolucionar a lo largo del tiempo.

Puede acceder a la versión más actualizada en línea en www.dremel3d.com.

SEGURIDAD DEL ÁREA DE TRABAJO

a. Mantenga el área de trabajo limpia y bien iluminada. Las áreas de trabajo desordenadas u oscuras invitan a que ocurran accidentes.
b. No utilice la Dremel 3D45 en presencia de líquidos, gases o polvos inflamables. La Dremel 3D45 alcanza altas temperaturas que podrían incendiar el polvo o los vapores.
c. Cuando no esté utilizando la 3D45, almacénela fuera del alcance de los niños y otras personas que no hayan recibido capacitación. Pueden ocurrir lesiones en las manos de los usuarios que no hayan recibido capacitación.

SEGURIDAD ELÉCTRICA

a. Utilice siempre la Dremel 3D45 con una toma de corriente conectada a tierra apropiadamente. No modifique el enchufe de la Dremel 3D45.
Una conexión incorrecta a tierra y los enchufes modificados aumentan el riesgo de una descarga eléctrica.
b. No utilice la Dremel 3D45 en lugares húmedos o mojados. No exponga la Dremel 3D45 a la lluvia. La presencia de humedad aumenta el riesgo de una descarga eléctrica.
c. No maltrate el cable de alimentación. No utilice nunca dicho cable para arrastrar o desenchufar la Dremel 3D45. Mantenga el cable de alimentación alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados o enredados aumentan el riesgo de una descarga eléctrica.
d. Evite usar este producto durante una tormenta eléctrica. Puede que haya un riesgo remoto de sobretensión por causa de rayos que podría causar una descarga eléctrica.
e. En caso de emergencia, desenchufe la Dremel 3D45 de la toma de corriente.

SEGURIDAD PERSONAL

a. Manténgase alerta, fijese en lo que está haciendo y use el sentido común cuando esté utilizando una Dremel 3D45. No use la Dremel 3D45 cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras se esté utilizando la Dremel 3D45 podría causar lesiones corporales.
b. Utilice equipo de protección personal. El uso de equipo de protección, como por ejemplo guantes termorresistentes y anteojos de seguridad, reducirá el riesgo de lesiones corporales.
c. Vista adecuadamente. No utilice vestimenta holgada ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La vestimenta holgada, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

USO Y CUIDADO DE LA DREMEL 3D45

a. Antes de cada uso, compruebe la Dremel 3D45 para determinar si hay piezas móviles desalineadas o que se atoran, si hay piezas rotas o si existe cualquier otra situación que pueda afectar al funcionamiento de la Dremel 3D45. Si sospecha de la presencia de daños, haga que la Dremel 3D45 sea reparada por un centro de servicio Dremel autorizado antes de usarla. La utilización de la Dremel 3D45 cuando esté dañada podrá causar la creación de objetos de mala calidad, daños adicionales al equipo, daños materiales o lesiones corporales.

b. No toque la punta del extrusor o la plataforma de construcción caliente durante el funcionamiento de la Dremel 3D45 o hasta que se haya enfriado por lo menos hasta 60 °C (140 °F). El contacto con la punta del extrusor o la plataforma de construcción caliente durante el funcionamiento o después de este, antes de que la punta se haya enfriado, podría causar lesiones corporales.

c. Instale la Dremel 3D45 en un área bien ventilada. Coloque la impresora Dremel 3D45 en una superficie plana no inflamable y alejada de materiales inflamables. Proporcione por lo menos 20 cm (8 pulgadas) de espacio sin obstrucciones alrededor de la Dremel 3D45. La Dremel 3D45 derrite el plástico durante la construcción. Es posible que los olores a plástico emitidos durante la utilización de la Dremel 3D45 irriten los ojos y las vías respiratorias. La ubicación de la Dremel 3D45 cerca de los objetos que la rodeen impide una ventilación adecuada.

d. No introduzca las manos en la Dremel 3D45 mientras esté funcionando. El contacto con las piezas móviles de la Dremel 3D45 durante su funcionamiento podría causar una mala calidad de la construcción, daños al equipo o lesiones corporales.

e. Evite que las personas que no disponen de la formación necesaria accedan a la 3D45 durante el funcionamiento. El uso de la Dremel 3D45 por parte personas que no estén familiarizadas con estas advertencias e instrucciones podría causar daños al equipo o daños materiales y lesiones corporales.

f. Utilice únicamente filamento de DREMEL. El uso de un filamento no autorizado por Dremel podría causar daños al equipo, daños materiales o lesiones corporales.

g. Ajuste el extrusor/boquilla para que no supere la temperatura máxima admisible del tipo de

filamento que se está utilizando. Calentar el filamento por encima del rango recomendado puede causar emisiones que pueden provocar lesiones corporales.

h. Asegúrese de que los objetos pequeños creados por la Dremel 3D45 no estén al alcance de los niños pequeños. Los objetos pequeños son peligros potenciales de asfixia para los niños pequeños.

i. No cree objetos ilegales o inapropiados utilizando la Dremel 3D45.

j. No utilice la Dremel 3D45 para crear objetos diseñados para uso con velas, combustibles líquidos y otras fuentes de calor. El plástico se puede derretir cuando se exponga a fuego u otras fuentes de calor. Dicho uso de los objetos creados por la Dremel 3D45 podría causar un incendio, daños materiales y lesiones corporales.

k. No utilice la Dremel 3D45 para crear objetos diseñados para aplicaciones relacionadas con alimentos o bebidas, tales como preparación, decoración, almacenamiento o consumo. Dicho uso de los objetos creados por la Dremel 3D45 podría causar enfermedades o lesiones corporales.

I. No utilice la Dremel 3D45 para crear objetos diseñados para uso con componentes eléctricos o carcasas de componentes eléctricos. El filamento de Dremel no es adecuado para aplicaciones eléctricas. Dicho uso de los objetos creados por la Dremel 3D45 podría causar daños materiales y lesiones personales.

m. No se ponga objetos de plástico en la boca ni alrededor de ella. El filamento de Dremel no es adecuado para la preparación de alimentos o bebidas ni para utensilios para comida. Dicho uso de los objetos creados por la Dremel 3D45 podría causar enfermedades o lesiones corporales.

n. No utilice la Dremel 3D45 para crear objetos diseñados para almacenar productos químicos. El filamento de Dremel no es adecuado para almacenar productos químicos. Dicho uso de los objetos creados por la Dremel 3D45 podría causar daños materiales y lesiones personales.

o. No modifique la Dremel 3D45 ni altere la configuración de fábrica. Las modificaciones podrían causar daños al equipo y daños materiales, así como lesiones corporales.

p. No exponga la Dremel 3D45 a temperaturas que excedan los 70 °C (158 °F). La Dremel 3D45 podría resultar dañada. La Dremel 3D45 está diseñada para funcionar a temperaturas entre 16 y 29 °C (60 y 85 °F).

q. No mueva ni golpee la Dremel 3D45 o el extrusor durante su funcionamiento. El objeto se podría construir incorrectamente.

r. No cambie el carrete del filamento a menos que el proceso de construcción haya finalizado, se haya detenido o se haya pausado. Si cambia el filamento durante la construcción, se cancelará el objeto y se podría dañar el extrusor.

s. No saque el filamento hacia fuera hasta que se lo indique la pantalla táctil. Si lo hace, podría dañar el extrusor.

t. Tenga mucho cuidado de no dañar la punta del extrusor cuando elimine los residuos. La Dremel 3D45 no funcionará correctamente con la punta del extrusor dañada y será necesario reemplazarla.

u. Antes de realizar cada construcción, asegúrese de que la plataforma de construcción esté cubierta con pegamento especificado por Dremel. El uso de pegamento inapropiado podría causar daños al equipo y una mala calidad de construcción del objeto.

v. Esté atento a la posición de su cuerpo cuando utilice herramientas de mano para retirar objetos de la plataforma de construcción. Un resbalón repentino de la herramienta y una posición inapropiada del cuerpo durante la retirada de un objeto de la plataforma de construcción podrían causar lesiones corporales.

w. Evite rasguñar la plataforma de construcción cuando retire objetos. Las rasguñaduras en la plataforma de construcción causarán una creación incorrecta de objetos.

x. Tenga cuidado de que no se caiga la plataforma de construcción. La placa de vidrio templado puede romperse y provocar lesiones corporales.

y. No retire la placa de vidrio templado del soporte de plástico. El contacto con el borde de la placa de vidrio templado puede causar lesiones corporales.

z. No retuerza ni doble la plataforma de construcción mientras retire objetos. La placa de vidrio templado puede separarse del soporte de plástico y provocar lesiones corporales.

aa. Dremel no es responsable por la integridad estructural ni la utilidad de los objetos creados utilizando la Dremel 3D45. Los modelos estructurales creados por diseñadores inexpertos podrían causar daños materiales y lesiones corporales.

SERVICIO

a. Desenchufe siempre la Dremel 3D45 de su fuente de alimentación antes de realizar cualquier procedimiento de servicio. Si no se hace esto, el resultado podría ser lesiones corporales y daños al equipo.

b. Haga que su Dremel 3D45 reciba servicio de ajustes y reparaciones solo por un centro de servicio Dremel autorizado, utilizando únicamente piezas de repuesto Dremel. Esto asegurará que se mantengan un funcionamiento y una seguridad apropiados de la Dremel 3D45.

c. Utilice únicamente componentes aprobados por Dremel. El uso de componentes distintos a los componentes originales de Dremel® puede anular la garantía.

d. Utilice únicamente filamento aprobado por Dremel. El uso de filamento distinto al filamento aprobado por Dremel® puede anular la garantía del extrusor.

ÍNDICE

Advertencias generales de seguridad......107

Índice....109

Símbolos utilizados....109

Información sobre propiedad intelectual .....109

Descripción funcional y especificaciones .....110

Recursos para la 3D45....111

Glosario de términos....111

Familiarización con la 3D45....113

Introducción....115

Contenido del kit* 115

Pantalla táctil....117

Iconos de la pantalla táctil....122

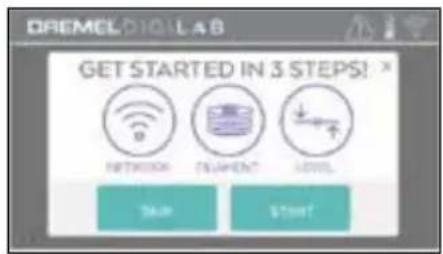

Configuración inicial....123

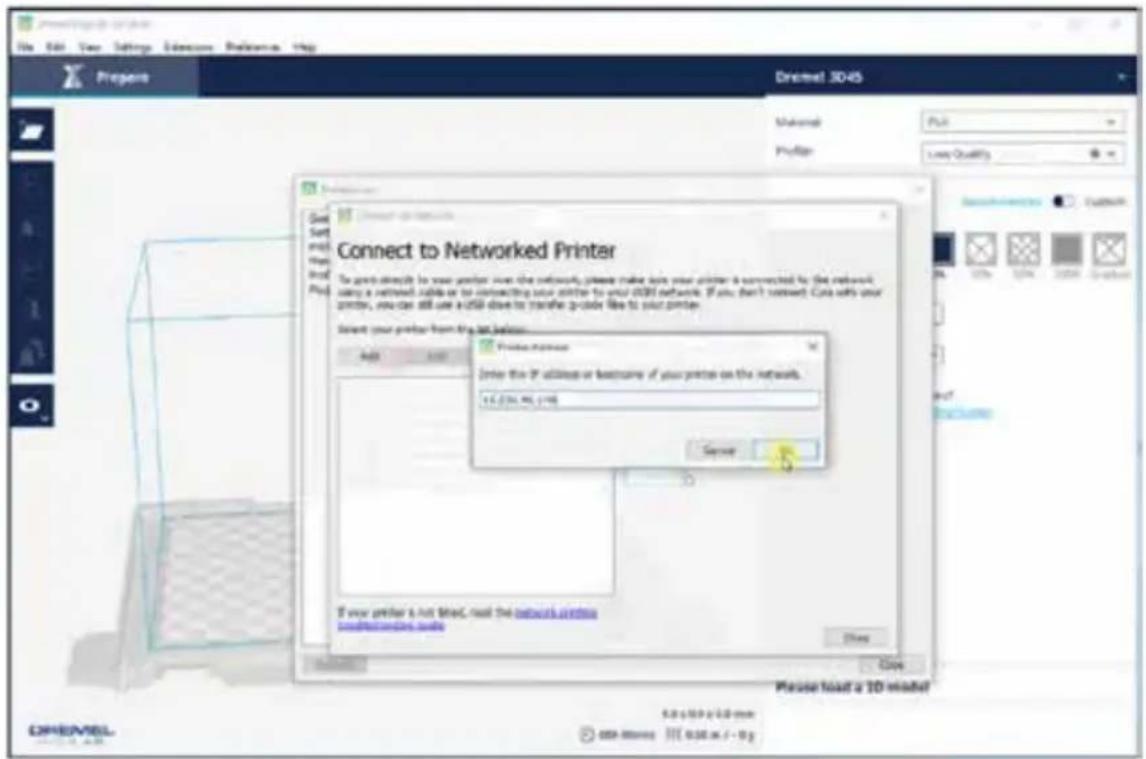

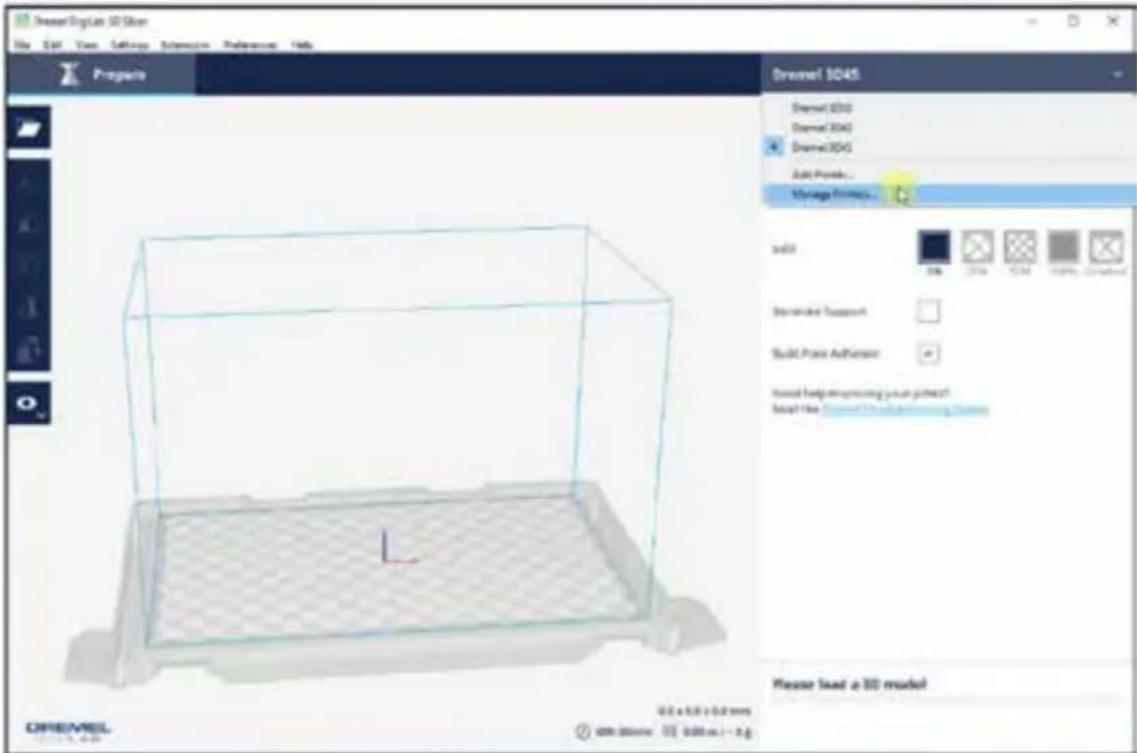

Impresión 3D remota mediante

conexión de red de área local utilizando

Dremel DigiLab 3D Slicer....124

Preparación para construir....126

Construcción ....132

Retirada de su objeto ....135

Uso de la cámara....136

Mejores prácticas....136

Mantenimiento....137

Mantenimiento y servicio....139

Firmware & Software de código abierto.....140

Garantía limitada Dremel® para

el consumidor....141

SÍMBOLOS UTILIZADOS

Símbolo Nombre Designación/explicación
	Símbolo de alerta de seguridad	Se utiliza para alertarle de riesgos de lesiones personales potenciales. Obedezca a todos los mensajes de seguridad que siguen a este símbolo para evitar posibles lesiones o la muerte.
	Símbolo de lectura del manual	Alerta al usuario para que lea el manual
PELIGRO	Símbolo de peligro	Indica una situación de riesgo en la que, si no se evita, tendrá como resultado la muerte o lesiones graves.
	Símbolo de advertencia	Indica una situación de riesgo en la que, si no se evita, puede tener como resultado la muerte o lesiones graves.
	Símbolo de precaución	Indica una situación de riesgo en la que, si no se evita, tendrá como resultado lesiones leves o moderadas.
	Símbolo de riesgo de superficie caliente.	El contacto puede causar quemaduras. Deje que se enfríe antes de utilizarla.
	Símbolo de UL US	Este símbolo indica que esta herramienta está identificada por los Underwriters Laboratories, según los estándares de los Estados Unidos y de Canadá.

ATENCIÓN

ESTE ES UN PRODUCTO DE CLASE A. EN UN ENTORNO

DOMÉSTICO, ESTE PRODUCTO PUEDE PROVOCAR INTERFERENCIAS DE RADIO; EN DICHO CASO, EL USUARIO DEBERÁ TOMAR LAS MEDIDAS APROPIADAS.

INFORMACIÓN SOBRE PROPIEDAD INTELECTUAL

La Dremel 3D45 está diseñada para imprimir objetos 3D a partir de archivos digitales que usted cree o posea, o que tenga derecho a imprimir utilizando la Dremel 3D45. Cuando haga objetos utilizando la Dremel 3D45, usted es responsable de asegurarse de no infringir ningún derecho de propiedad intelectual de terceros ni violar ninguna ley o reglamentación aplicable, como por ejemplo las leyes de propiedad intelectual de los Estados Unidos o extranjeras. La Dremel 3D45 no se puede utilizar para hacer objetos

protegidos por derechos de propiedad intelectual que pertenezcan a terceros sin el permiso de dichos terceros. La utilización de la Dremel 3D45 para hacer cualquiera de las siguientes cosas podría requerir el permiso de terceros: hacer un duplicado o facsimil (en su totalidad o en parte) de cualquier objeto no creado por usted, hacer un objeto a partir de un archivo digital que no le pertenezca a usted o hacer un objeto a partir de un escaneo de un objeto físico que usted no haya creado. Es su responsabilidad obtener dicho permiso. En algunos casos, quizás no pueda obtener dicho permiso. En los casos en que dicho permiso no se pueda obtener, usted no deberá imprimir dicho objeto en 3D, o si lo hace correrá a su propio riesgo. Usted no podrá modificar, realizar ingeniería inversa, descompilar ni desensamblar la Dremel 3D45 ni su software o firmware, excepto que lo permita la ley aplicable. Si utiliza la Dremel 3D45 de cualquier otra manera que no sea la recomendada y descrita en estas Instrucciones de Utilización/Seguridad, lo hará por su cuenta y riesgo. La utilización de la Dremel 3D45 para hacer objetos que infrinjan cualquier derecho de propiedad intelectual que pertenezca a terceros podría causar enjuiciamiento y sanciones de tipo civil o penal, y usted podría ser responsable de daños monetarios o multas, o ser encarcelado.

DESCRIPCIÓN FUNCIONAL Y ESPECIFICACIONES

CONSTRUCCIÓN

Extrusor: Extrusión sencilla

Temperatura del extrusor: Hasta 280°C (536°F)

Temperatura de la plataforma de construcción: Hasta 100°C (212°F)

Interfaz operativa: Pantalla táctil IPS a todo color de 4,5 pulgadas

Máximo volumen de construcción: 10 x 6 x 6,7 pulgadas (255 x 155 x 170 mm)

Grosor de la capa: 100 micrones | 0,10 mm

Tipos y colores de filamentos: Visite dremel3d.com Almacenamiento interno: 8 GB

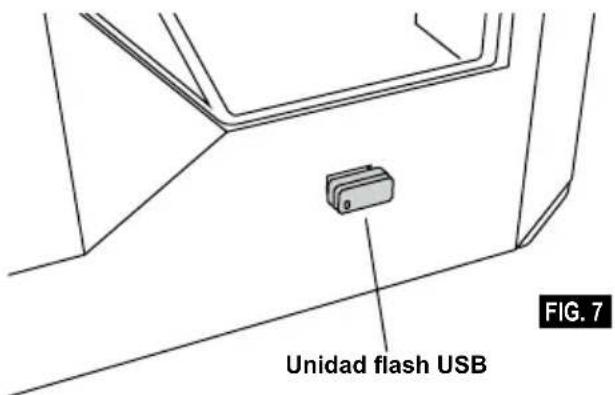

Almacenamiento externo: Unidad flash USB

PESO Y DIMENSIONES

Peso (sin bobina): 19,4kg (42,8 lbs)

Dimensiones: 20,25 x 16 x 15,9 pulgadas (515 x 406 x 394 mm)

Funciona con el filamento de Dremel de 1,75 mm.

Todos los polímeros se degradan con el tiempo. No desempaque el filamento hasta que se necesite. El filamento se deberá almacenar a temperatura ambiente: entre 16 y 29 °C (60 y 85 °F) y en un ambiente seco.

SOFTWARE

La Dremel 3D45 incluye un archivo de software de cortes gratuito para Windows y Mac OSX.

Esta aplicación convierte sus archivos digitales 3D en archivos construibles.

SISTEMAS OPERATIVOS COMPATIBLES

• Apple® Mac® OS® X v10.9 o posterior (Mavericks)
• Microsoft® Windows® 7 SP1
• Microsoft® Windows® Window 8, 8.1
• Microsoft® Windows® Window 10

ESPECIFICACIONES MÍNIMAS DEL SISTEMA

• CPU: procesador de 64 bits (no compatible con 32 bits)
• Memoria: 3 GB de RAM (se recomienda un mínimo de 4 GB)
• Espacio en disco: \~2 GB de espacio en disco disponible para la instalación
• Tarjeta gráfica: 1024 MB de memoria RAM GDDR o más Tarjeta gráfica compatible con Microsoft® Direct3D® 11 o superior
• Dispositivo señalador: ratón de tres botones

REQUISITOS ELÉCTRICOS

Potencia nominal de la 3D45: 100-240 V, 47-60 Hz, 0,85-2,3 amperios

ENTORNO OPERATIVO

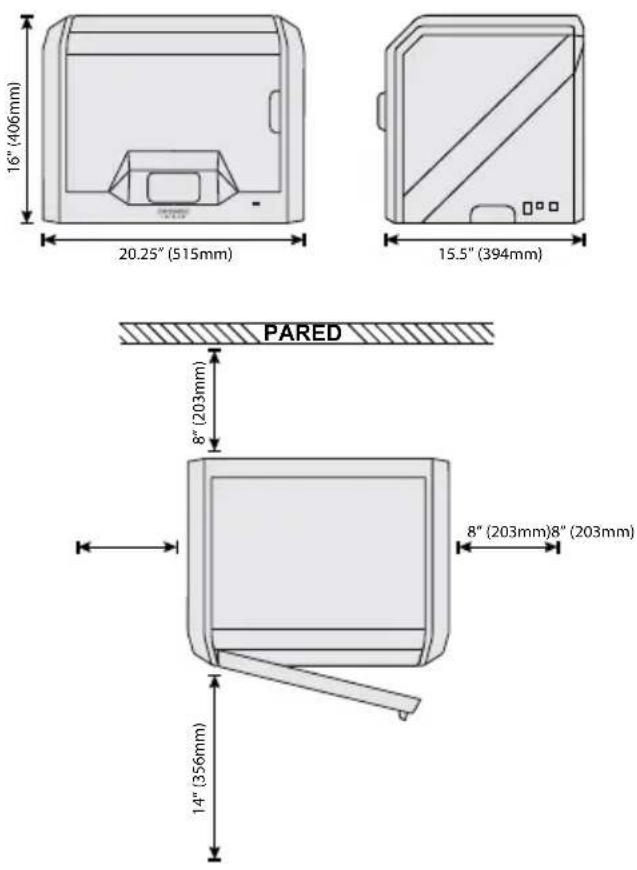

Temperatura ambiente: 16-29°C (60 - 85°F)

Espacio de trabajo nivelado

Entorno de espacio de trabajo seco

Recurso	Descripción	Ubicación
Guía de inicio rápido	Proporciona un recorrido ilustrado de cómo sacar su 3D45 de la caja y comenzar a construir de inmediato.	La versión impresa de la “Guía de inicio rápido” se encuentra en la caja de cartón que contiene la impresora.También está disponible en www.dremel3d.com
Página web de Dremel 3D	Incluye el software más reciente de la 3D45, la información sobre el producto, el servicio de atención al cliente y las descargas de los modelos y proyectos 3D.	www.dremel3d.com
Servicio de atención al cliente de Dremel 3D	Contacte con Dremel para solicitar asistencia, mantenimiento y servicio.	www.dremel3d.com
Software de corte de archivos	Le permite cargar, editar y construir archivos 3D.	Instálelo desde www.dremel3d.com o desde la unidad flash USB suministrada con la Dremel 3D45.

Término Definición
Plataforma de construcción	Superficie plana utilizada por la Dremel 3D45 para construir objetos. La plataforma construida está compuesta de una placa de cristal templado con un soporte de plástico.

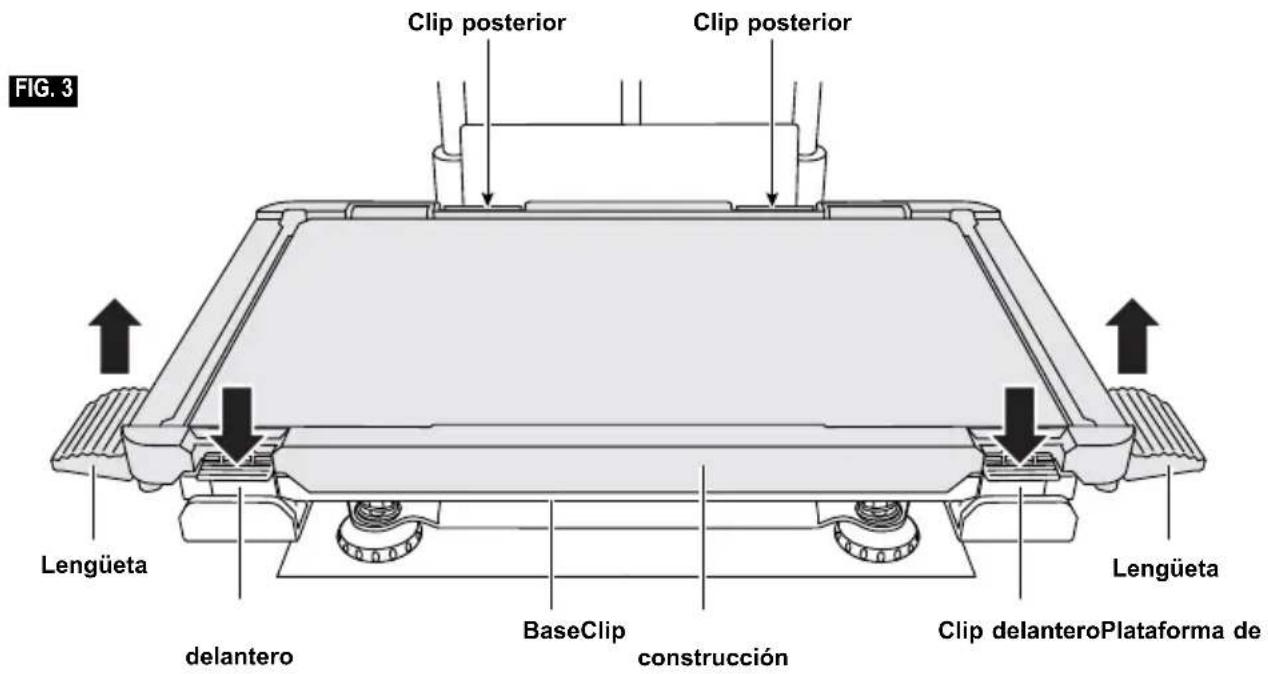

Clips de la plataforma de construcción	Clips ubicados en la parte delantera de la base de la plataforma de construcción, que se utilizan para sujetar firmemente la plataforma de construcción en la posición correcta.
Volumen de construcción	Cantidad de espacio tridimensional (3D) que un objeto usará una vez que esté completado. La Dremel 3D45 tiene un volumen de construcción máximo. En consecuencia, no pueden construirse objetos que superen dicho volumen a no ser que se redimensionen o se dividan en objetos de menor volumen.
Puerta Puerta de la Dremel 3D45, ubicada en el panel delantero. Esto facilita el acceso a la plataforma de construcción, el extrusor, el filamento y sus objetos. Esta puerta está hecha con un material transparente, para que usted pueda observar el progreso de sus objetos a la vez que mantiene estable el entorno de construcción.
ECO-ABS Termoplástico natural que proporciona a los usuarios piezas duraderas y resistentes a los impactos.
Puerto Ethernet	Tecnología cableada de red de área local que permite la comunicación entre dispositivos electrónicos.
Extrusor Conjunto que utiliza engranajes para expulsar el filamento a través de la entrada del extrusor, calentar el filamento hasta la temperatura de construcción y empujar el filamento caliente para que salga por la punta del extrusor.
Ventiladores del extrusor	Ventiladores que se utilizan para enfriar el conjunto exterior del extrusor y el motor de engranajes.
Deflector del ventilador del extrusor	Pieza de plástico que dirige el aire desde el ventilador del extrusor hacia la plataforma de construcción para ayudar a enfriar la construcción en curso.

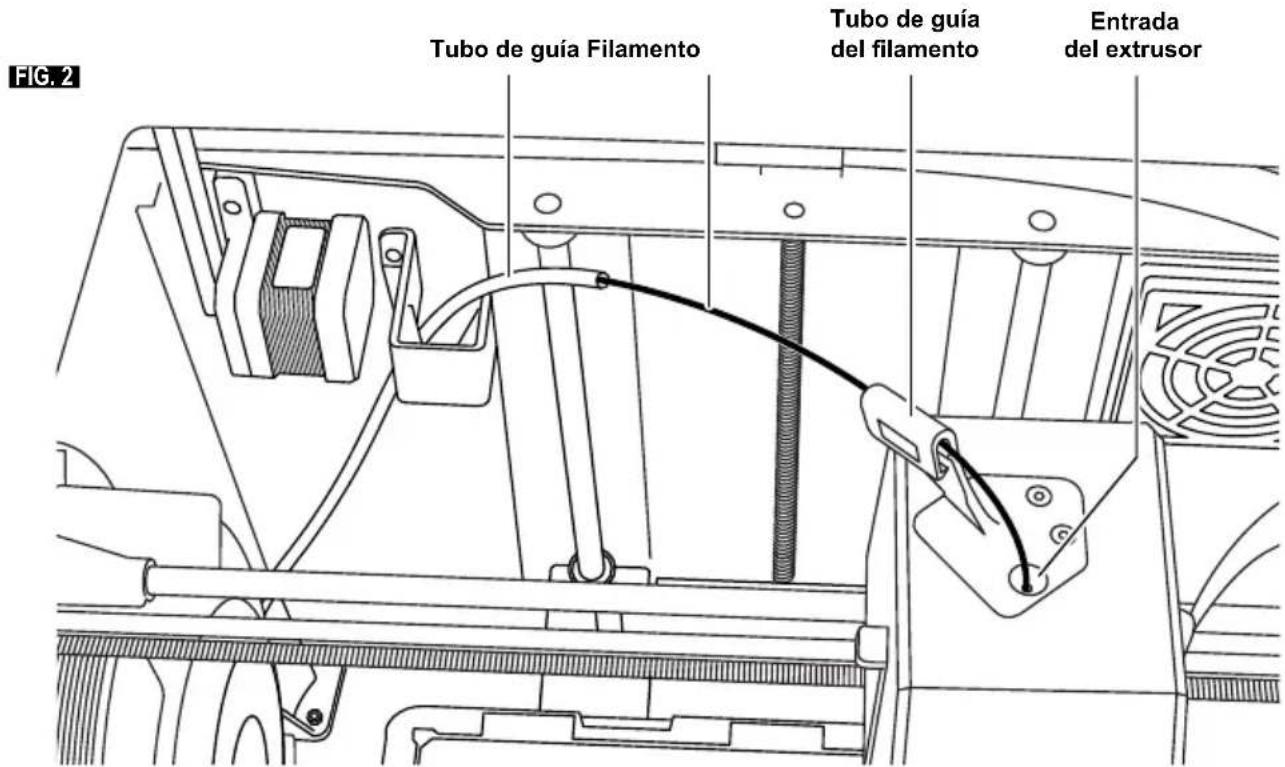

Entrada del extrusor	Abertura ubicada en la parte superior del extrusor, donde el filamento se inserta para construir objetos.
Palanca del extrusor	Palanca ubicada a un lado del extrusor, que se utiliza para aflojar la sujeción del motor de engranajes del extrusor.
Punta del extrusor	Boquilla ubicada en la parte inferior del extrusor, por donde se fuerza la salida del filamento caliente para construir objetos.
Filamento Fibra de material de plástico parecida a un hilo.

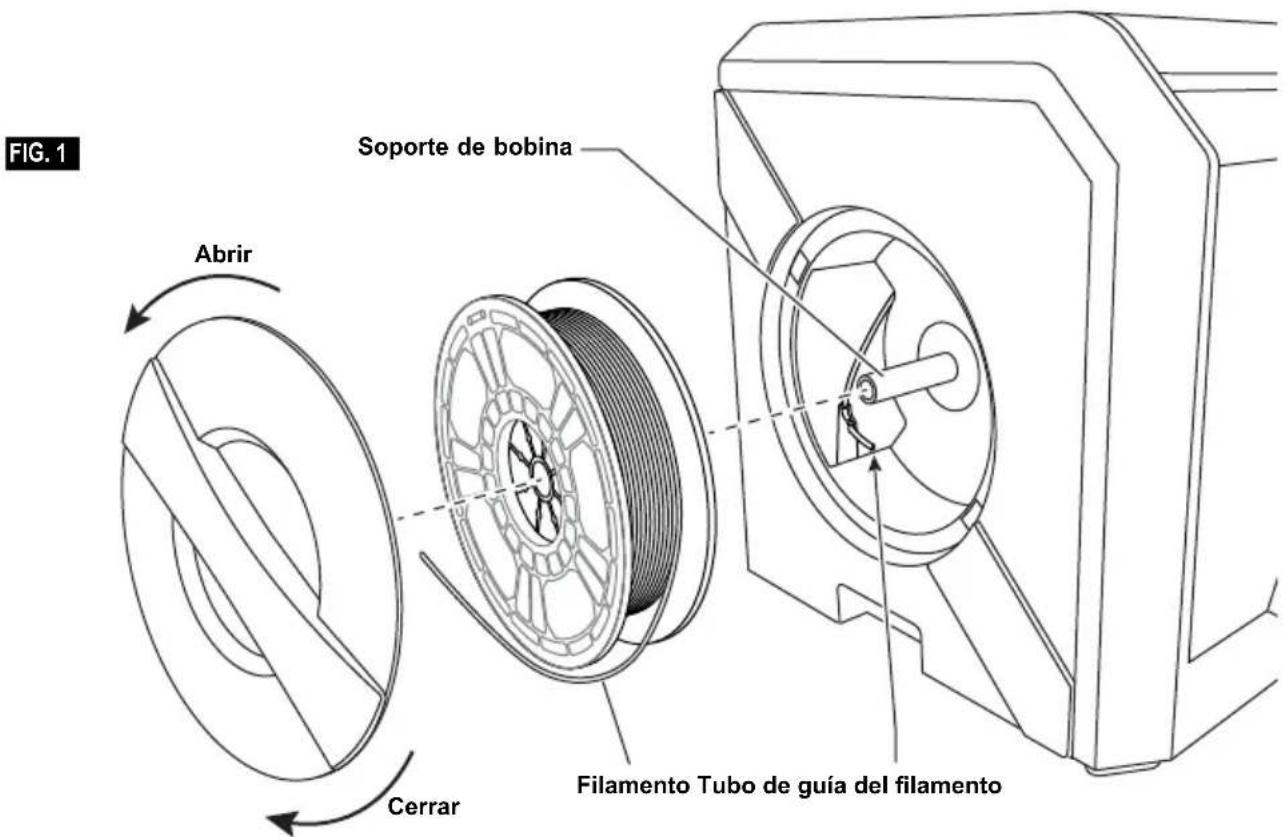

Tubo de guía del filamento	Tubo de plástico que guía el filamento desde el soporte del carrete al extrusor de la impresora, evitando que se combe.
Sensor de ausencia de filamento	Sensor ubicado en la entrada del extrusor que pone en pausa la impresora si se queda sin filamento durante una construcción.
Bobina de filamento	Pieza cilíndrica sobre la que se enrolla una fibra larga de filamento para su almacenamiento y uso continuo.
.g, .gcode, .g3drem	Formato de archivo construible que es compatible con la Dremel 3D45.

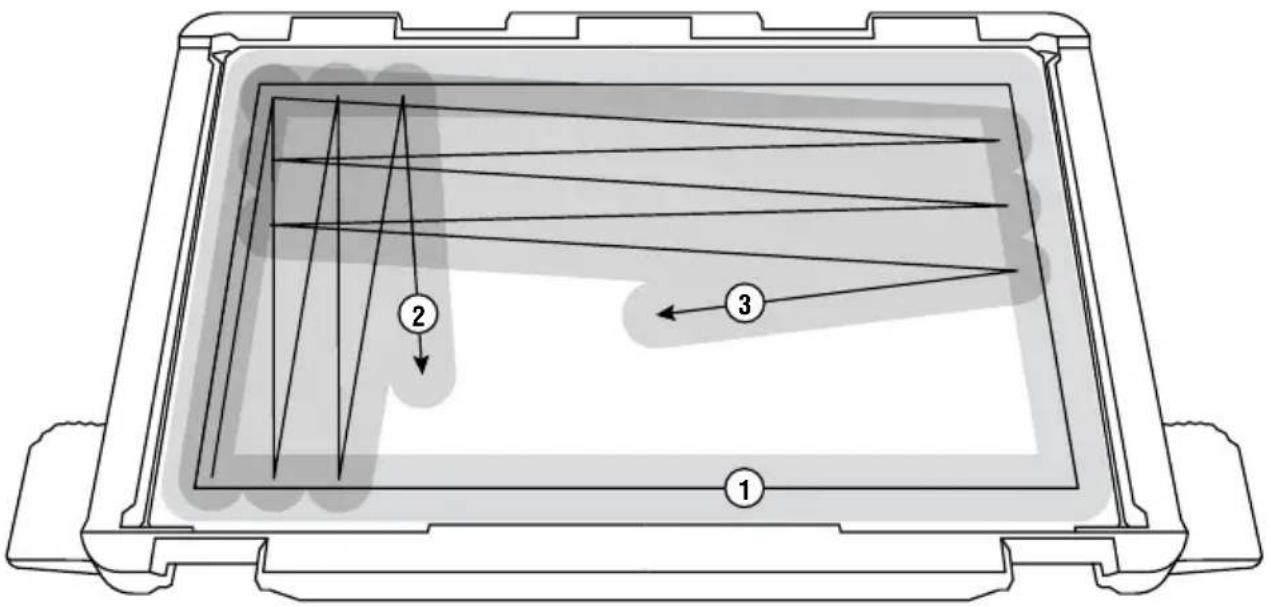

Barra de cola	Barra de cola no tóxica y sin ácidos que se aplica a la plataforma de construcción para ayudar a que las impresiones se peguen.

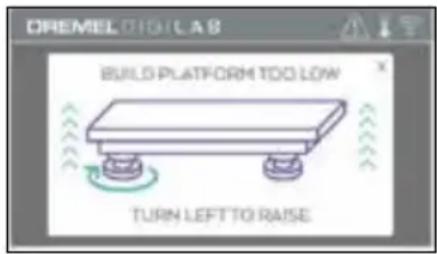

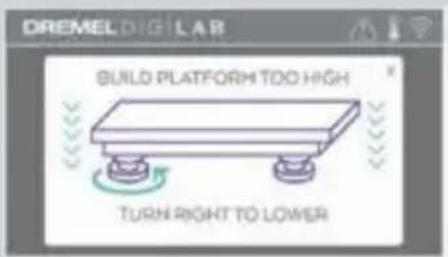

Pomos niveladores	Pomos ubicados bajo la base de la plataforma de construcción que permite a los usuarios nivelar fácilmente la plataforma de construcción antes de cada impresión.
Sensor de nivelación	Sensor que detecta la altura de la plataforma de construcción y ayuda a nivelarla correctamente.
Tapa Tapa oscilante de Dremel 3D45 ubicada en la parte superior. Esto permite más acceso a la plataforma de construcción, el extrusor, el filamento y los objetos cuando sea necesario.
Alicates de punta fina	Herramienta común utilizada para sujetar objetos pequeños y agarrar el exceso de material que esté demasiado caliente para tocarlo directamente.
Nylon Polímero	sintético que proporciona impresiones fuertes y flexibles con una fuerte resistencia al uso.
Archivo OBJ Formato de archivo digital común que se utiliza en una amplia gama de software de modelos 3D. Este archivo es creado por software 3D de terceros o se descarga de Dremel3d.com.

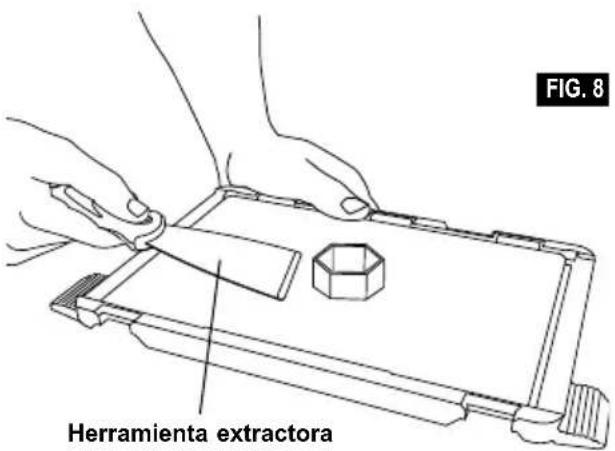

Herramienta extractora de objetos	Herramienta que se utiliza para separar sus objetos de la plataforma de construcción.
PLA Bioplástico	derivado de recursos renovables, tales como el almidón de maíz.
PETG Un filamento termoplástico que combina una flexibilidad, resistencia y durabilidad parecidas al nylon, pero resulta más fácil de imprimir, como el PLA.
Soporte de bobina	Pieza de plástico ubicada a la izquierda de la plataforma de construcción, en el interior del área de construcción de la Dremel 3D45, que está diseñada para sujetar una bobina de filamento.
Puerta de la bobina	Puerta extraíble que fija la bobina de filamento en el soporte de bobina.

Motor de velocidad gradual	Motor eléctrico de corriente continua sin escobillas que se utiliza para impulsar los rieles de la guía y los engranajes del extrusor.
Archivo .STL Formato de archivo digital común que se utiliza en una amplia gama de software de modelos 3D. Este archivo es creado por software 3D de terceros o se descarga de Dremel3d.com.
Pantalla táctil Pantalla a todo color que se activa por medio del tacto. Permite monitorear la Dremel 3D45 y los objetos, a la vez que también emite directamente comandos a la Dremel 3D45 sin necesidad de usar un ordenador.
Unidad flash USB	Tarjeta de memoria portátil que se utiliza en una amplia gama de dispositivos.
WIFI Tecnología inalámbrica de red de área local que permite la comunicación entre dispositivos electrónicos.
Rieles de guía del eje X	Conjunto de rieles ubicado en cualquiera de los dos lados del extrusor, que permite que un motor de velocidad gradual mueva el extrusor hacia el lado izquierdo o derecho del área de construcción.
Rieles de guía del eje Y	Conjunto de rieles ubicado en cualquiera de los dos lados del área de construcción, que permite que un motor de velocidad gradual mueva el extrusor hasta la parte delantera o trasera del área de construcción.
Rieles de guía del eje Z	Conjunto de rieles ubicado en la parte trasera del área de construcción, que permite que un motor de velocidad gradual mueva la plataforma de construcción hacia arriba o hacia abajo.

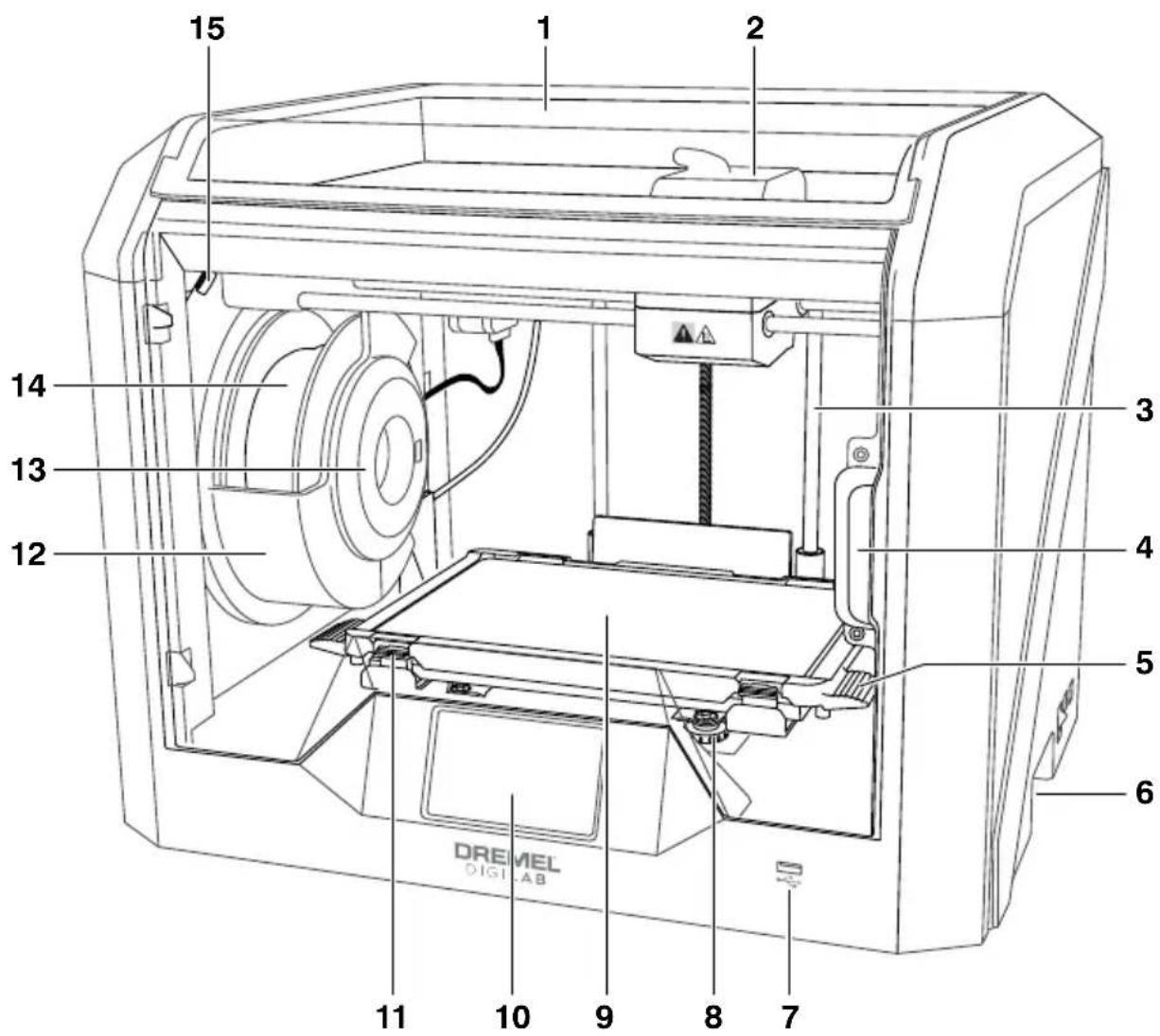

1. Tapa
2. Extrusor
3. Riel de guía del eje Z
4. Puerta
5. Lengüetas de la plataforma de construcción
6. Tiradores de agarre
7. Puerto USB A
8. Pomos niveladores
9. Plataforma de construcción
10. Pantalla táctil
11. Clips de la plataforma de construcción
12. Soporte de bobina de filamento
13. Lector RFID
14. Bobina de filamento
15. Cámara

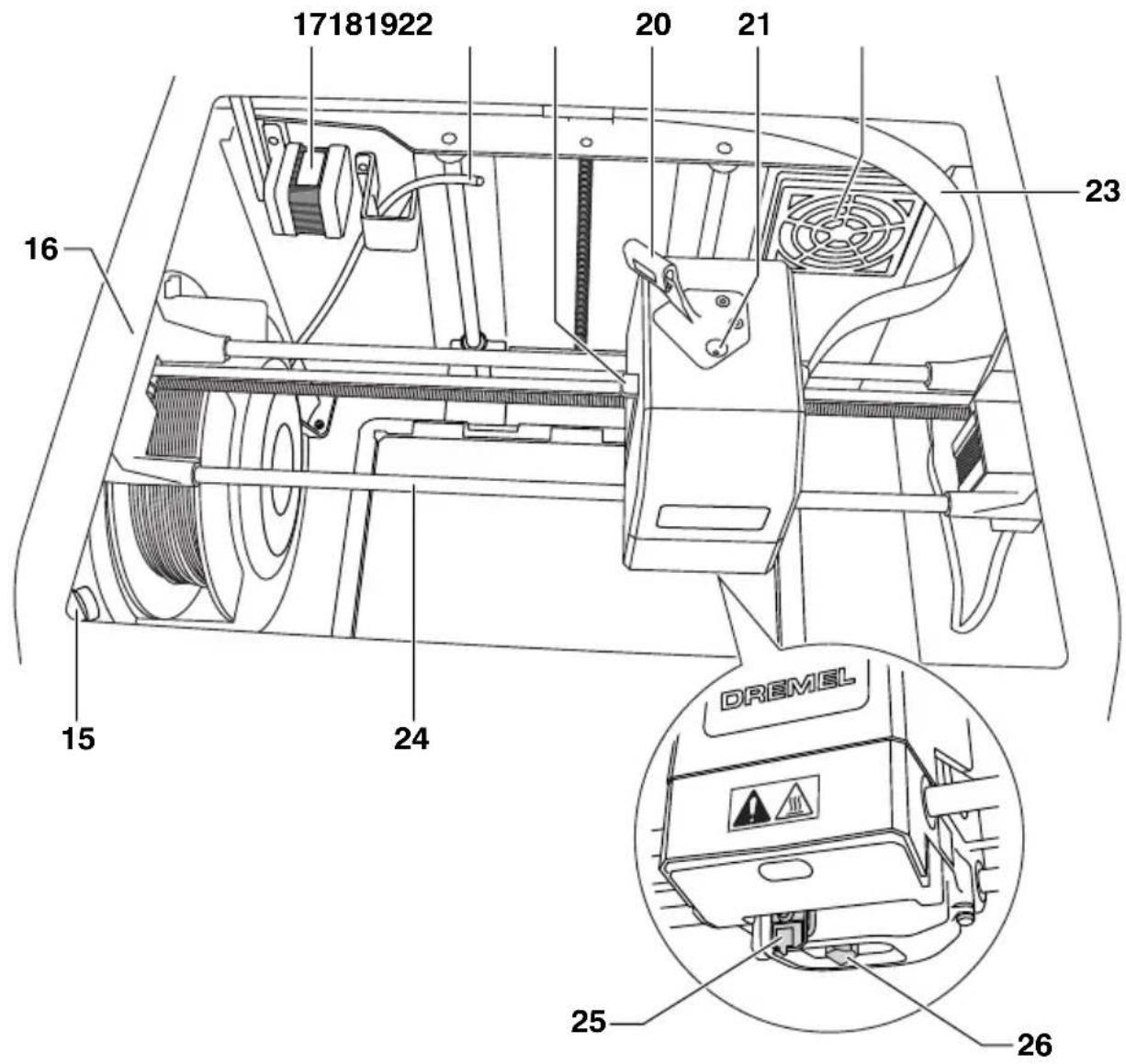

16. Riel de guía del eje Y

17. Motor de velocidad gradual

18. Tubo de guía del filamento
19. Palanca del extrusor
20. Clip de guía del filamento
21. Entrada del extrusor
22. Ventilador de la cámara (con gancho de filtración opcional)
23. Cable de cinta
24. Riel de guía del eje X
25. Sensor de nivelación
26. Punta del extrusor

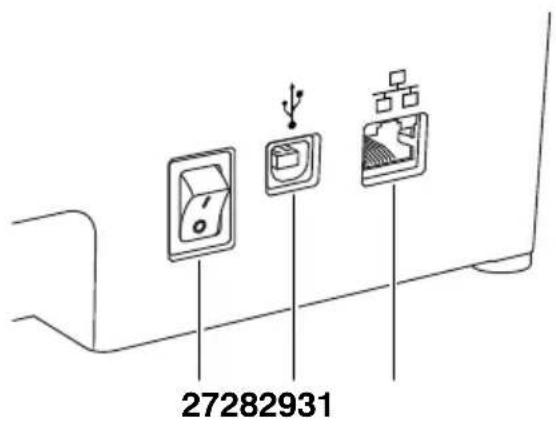

27. Interruptor de alimentación
28. Puerto USB B
29. Puerto Ethernet

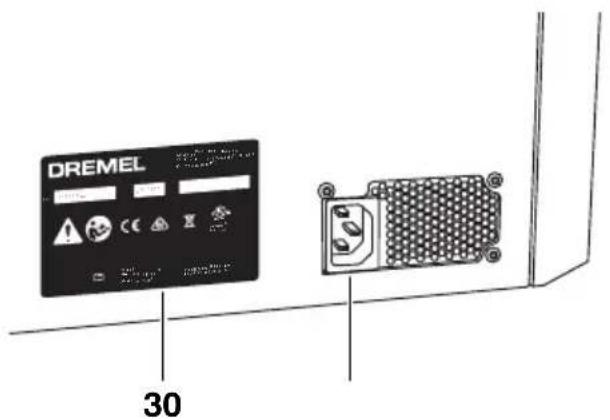

30. Nombre de placa
31. Entrada de alimentación

INTRODUCCIÓN

Bienvenido al mundo de Dremel Digilab. Nuestra misión es orientarle a través del proceso de fabricación digital y compartir las mejores prácticas para que pueda dar vida a sus ideas. La construcción 3D es un proceso que involucrará experimentación y persistencia. Afortunadamente, los expertos de Dremel están a su disposición para hacer que su trabajo sea más fácil, con consejos a través de Internet y asistencia. La Dremel 3D45 le proporciona nuevas funcionalidades, como la conectividad en red y la impresión 3D remota mediante una conexión de red de área local. Para comenzar con la 3D45, siga la rutina de configuración inicial en la pantalla táctil.

CONTENIDO DEL KIT\*

Manual de instrucciones

Guía de inicio rápido

Cable de alimentación

Herramienta extractora de objetos

Unidad flash USB

* Las cantidades pueden variar según el kit.
**No la almacene en un entorno húmedo ni caliente

Herramienta desatascadora

DESEMPAQUETADO

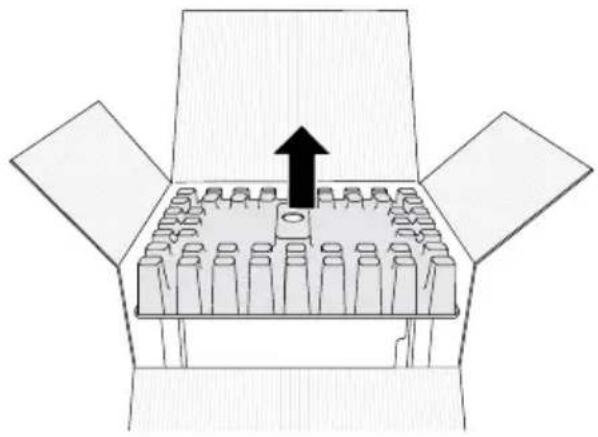

1. Coloque la caja sobre la mesa, corte la cinta y ábrala.

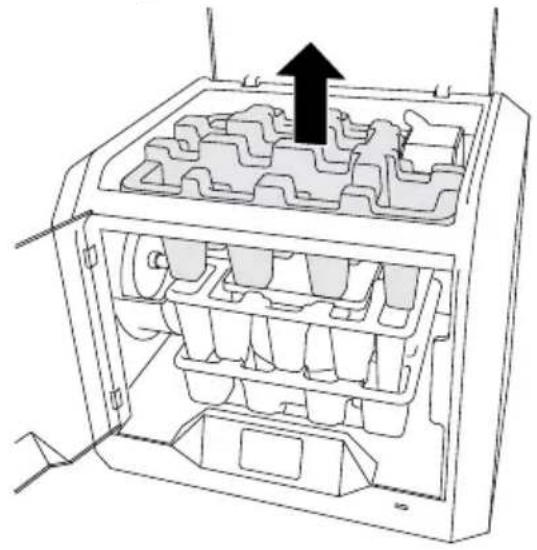

2. Retire el relleno superior.

1. Extraiga la 3D45 y colóquela encima de la mesa.
2. Abra la tapa y retire el relleno superior.

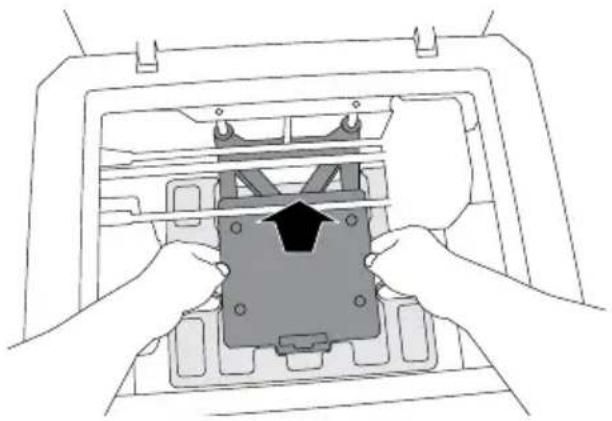

1. Levante la placa de construcción desde ambos lados.

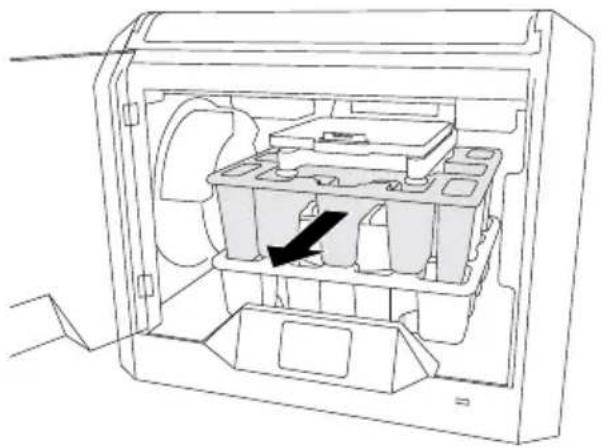

1. Abra la puerta y retire el relleno del medio.

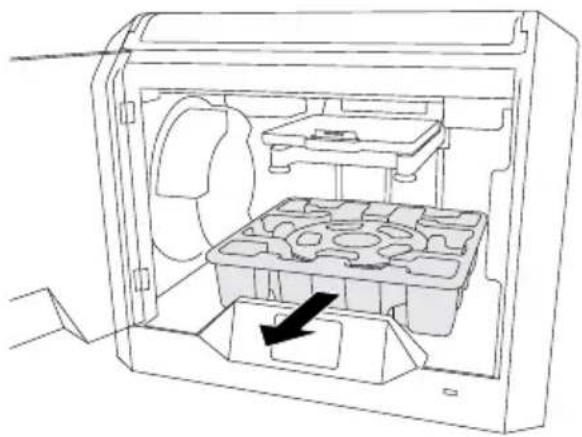

1. Retire el relleno inferior.

Consejo: Guarde los materiales de embalaje para transporte y almacenamiento futuros.

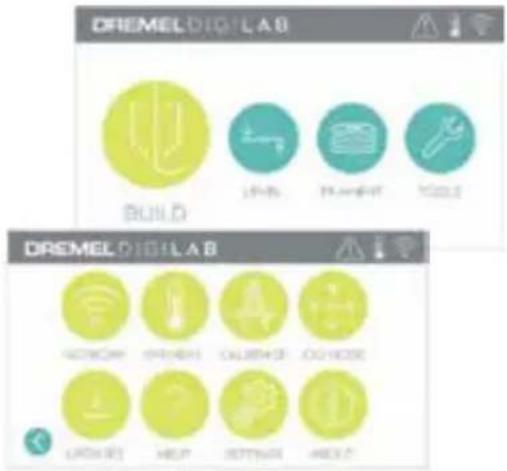

PANTALLA TÁCTIL

Utilizar la Dremel 3D45 sin un ordenador es fácil, gracias al software integrado y la pantalla táctil a todo color. Antes de construir su modelo, queremos que se familiarice con la estructura y las opciones de menú de la pantalla táctil.

ATENCIÓN

HAGA CASO DE TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD SUMINISTRADAS CUANDO UTILICE LA DREMEL 3D45. SI NO LO HACE, EL RESULTADO NCENDIO, DAÑOS AL EQUIPO, DAÑOS MATERIALES O LESIONES CORPORALES.

CONSTRUIR (BUILD)

Presione suavemente para seleccionar un modelo 3D e iniciar el proceso de construcción. (Consulte la página 132 para obtener más instrucciones sobre la construcción)

MENÚ CONSTRUCCIÓN (BUILD)

Presione suavemente en Impresora (Printer), Unidad flash USB (USB Flash Drive) o Cola de impresión (Print Queue) para elegir la ubicación de destino del archivo.

MENÚ MODELO (MODEL)

Presione suavemente para seleccionar el modelo deseado o use las flechas para desplazarse por las páginas con el fin de encontrar su modelo.

Se hace referencia a los ajustes de las temperaturas de la boquilla y la placa para la construcción actual. CONSTRUIR (BUILD) – Presione suavemente para iniciar el proceso de construcción. BORRAR (DELETE) – Presione suavemente para eliminar del almacenamiento de la impresora o de la unidad flash USB el archivo del modelo.

COPIAR EN LA IMPRESORA (COPY TO

PRINTER) – Desde la unidad flash USB presione suavemente para copiar el archivo del modelo en el almacenamiento de la impresora.

ESTADO DE LA CONSTRUCCIÓN

DETENER (STOP) – Presione suavemente para cancelar el proceso de construcción en curso. PAUSA/REPRODUCCIÓN (PAUSE/PLAY) – Presione suavemente para poner en pausa o reanudar el proceso de construcción en curso. La función de pausa le permite acceder al botón de filamento.

NOTIFICACIÓN DE COLA DE IMPRESIÓN (PRINT QUEUE NOTIFICATION)

YES (SÍ) – Proceda con la impresión del archivo. NO – Cancele la impresión del archivo.

Presione suavemente para iniciar el calentamiento y el proceso de carga/cambio de filamento. (Consulte la página 126 para obtener instrucciones sobre el proceso de carga/cambio de filamento).

NIVELAR (LEVEL)

Presione suavemente para iniciar el proceso de nivelación de la plataforma de construcción. (Consulte la página 131 para obtener instrucciones sobre la nivelación de la plataforma de construcción).

HERRAMIENTAS (TOOLS)

Presione suavemente para acceder a las siguientes funciones y ajustes de la impresora.

Presione suavemente para entrar en el menú Servicio (Service) y poder ver la información de contacto del servicio de atención al cliente.

RED (NETWORK)

Presione suavemente para entrar en el menú Red (Network) y poder conectar o desconectar la red WIFI y establecer el proxy. CONECTAR WIFI (CONNECT WIFI) – Presione suavemente para conectarse a la red WiFi. ESTABLECER PROXY (SET PROXY) – Presione suavemente para establecer el proxy de forma manual.

Presione suavemente para desplazar el extrusor y la plataforma de construcción a la posición cero.

Presione suavemente para mostrar las opciones de desplazamiento del extrusor y la plataforma de construcción a lo largo de los ejes X, Y y Z.

CONFIGURACIÓN (SETTINGS)

IDIOMA (LANGUAGE) – Presione suavemente para elegir un idioma de menú alternativo. PANTALLA (DISPLAY) – Presione suavemente para personalizar los LED o las teclas de acceso rápido.

SONIDOS (SOUNDS – Presione suavemente para activar/desactivar los sonidos de la 3D45.

MODO AVANZADO (ADVANCED MODE) – Presione suavemente para priorizar manualmente los ajustes de GCode.

REINICIALIZACIÓN DE FÁBRICA (FACTORY

RESET) – Presione suavemente para eliminar toda la información almacenada en la 3D45 y restablecer los valores predeterminados de fábrica.

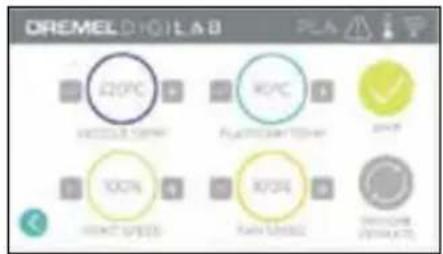

PRECALENTAR (PREHEAT)

Presione suavemente «Temp. Boquilla» (Nozzle Temp) para iniciar el precalentamiento del extrusor de forma automática y poder empezar a construir o a retirar el exceso de suciedad. Cuando se haya alcanzado la temperatura óptima, presione suavemente «Temp. Plataforma» (Platform Temp) para comenzar a precalentar la plataforma de construcción. PURGAR (PURGE) – Cuando el extrusor se haya calentado, presione suavemente para extrudir el filamento de forma manual.

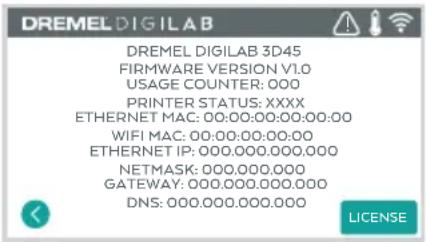

ACERCA DE (ABOUT)

Presione suavemente para acceder a información sobre la 3D45 tal como la versión de firmare, el contador de uso, el estado de la impresora y la dirección MAC.

ICONOS DE LA PANTALLA TÁCTIL

Indica que se ha producido un error, como por ejemplo que no hay filamento o la puerta está abierta.

Indica que el equipo está conectado a Ethernet.

Indica la intensidad de la señal WiFi. Si se establecido la conexión a la red WiFi, el símbolo aparece de color azul.

Indica que el extrusor y la plataforma de construcción están frías.

Indica que el extrusor y la plataforma de construcción están templadas.

Indica que el extrusor y la plataforma de construcción están calientes.

CONFIGURACIÓN INICIAL

La primera vez que encienda la Dremel 3D45 se le pedirá que configure la red. Tras completar este proceso, obtendrá acceso a funciones como, por ejemplo, impresión 3D remota mediante conexión de red de área local, notificaciones de actualizaciones de firmware y supervisión del estado de la impresora. A continuación, se le indicará cómo cargar su primer rollo de filamento y cómo nivelar adecuadamente la plataforma de construcción.

1. Para completar la configuración inicial, presione suavemente «Iniciar» (Start) cuando se le solicite en la pantalla de configuración inicial. Si rechaza esta configuración, siempre podrá configurar la red en otro momento.

1. Si selecciona «Iniciar» (Start), la 3D45 se conectará automáticamente a su Ethernet o buscará las redes inalámbricas disponibles.

1. Seleccione su red inalámbrica usando la pantalla táctil. Utilice las flechas para desplazarse por la lista de redes inalámbricas disponibles. Presione suavemente su nombre de red para aceptarlo.

1. Introduzca la contraseña de la red inalámbrica y presione en «Hecho» (Done).

IMPRESIÓN 3D REMOTA MEDIANTE CONEXIÓN DE RED DE ÁREA LOCAL UTILIZANDO DREMEL DIGILAB 3D SLICER

El software Dremel Digilab 3D Slicer le permite cargar, editar y construir archivos 3D y conectarse a la 3D45 (necesita conexión inalámbrica o Ethernet). En el software, podrá ver modelos y proyectos; enviar, poner en pausa y cancelar construcciones; supervisar el estado de una construcción; y recibir actualizaciones de notificaciones push, entre otras cosas. Puede instalar Dremel Digilab 3D Slicer desde www.dremel3d.com o desde la unidad flash USB suministrada con la Dremel 3D45.

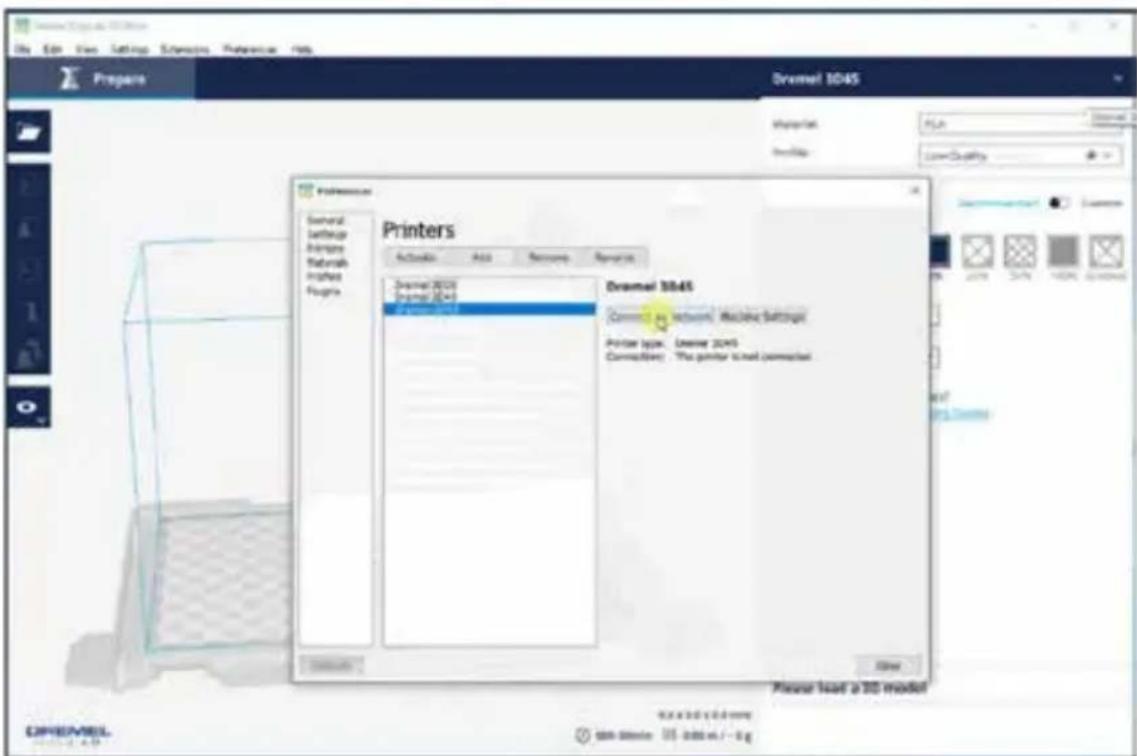

1. Abra el software de corte Dremel, haga clic en el nombre de la impresora en la esquina superior derecha y haga clic en «Administrar impresoras» (Manage Printers)

1. Seleccione la Dremel 3D45 y haga clic en «Conectar a través de red» (Connect via Network)

1. Haga clic en «Añadir» (Add) y escriba la dirección IP de su impresora
2. Haga clic en «Aceptar» (OK) y, luego, en «Conectar» (Connect)

1. Cierre las ventanas de configuración. En este momento debería ver una marca verde en el botón de la pantalla «Construir» (Build) con la que se indica que la conexión se ha establecido correctamente.
2. Al hacer clic en el botón «Construir» (Build) se muestran las imágenes de la cámara en vivo de su impresora.
3. Puede gestionar la construcción mediante los botones de pausa y parada que hay en esta pantalla.

ATENCIÓN HAGA CASO DE TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD SUMINISTRADAS CUANDO UTILICE LA DREMEL 3D45. Si no lo hace, el resultado podría ser un incendio, daños al equipo, daños materiales o lesiones corporales.

ATENCIÓN NO TOQUE LA PUNTA DEL EXTRUSOR O LA PLATAFORMA DE CONSTRUCCIÓN CALIENTE DURANTE EL FUNCIONAMIENTO DE LA DREMEL 3D45 O HASTA QUE SE HAYA ENFRIADO POR LO MENOS HASTA 60 °C (140 °F). El contacto con la punta del extrusor o la plataforma de construcción durante el funcionamiento o después de este, antes de que la punta y la plataforma de construcción se hayan enfriado, podría causar lesiones corporales.

ATENCIÓN UTILICE ÚNICAMENTE FILAMENTO DE DREMEL. El uso de un filamento no autorizado por Dremel podría causar daños al equipo, daños materiales o lesiones corporales.

ATENCIÓN AJUSTE EL EXTRUSOR/BOQUILLA PARA QUE NO SUPERE LA TEMPERATURA MÁXIMA ADMISIBLE DEL TIPO DE FILAMENTO QUE SE ESTÁ UTILIZANDO. Calentar el filamento por encima del rango recomendado puede causar emisiones que pueden provocar lesiones corporales.

ADVERTENCIA NO TIRE DEL FILAMENTO. Si lo hace, podría dañar el extrusor.

1. Para iniciar el proceso de carga/cambio de filamento, presione suavemente el botón «Filamento» (Filament) en la pantalla táctil. El extrusor se desplazará hacia la esquina delantera derecha del área de impresión y la punta del extrusor empezará a calentarse.

1. Una vez que el extrusor se haya detenido, abra la tapa de la 3D45 para acceder a él más fácilmente.
2. Si hay filamento cargado, córtelo cerca de la entrada del extrusor y presione suavemente el botón de flecha de la pantalla táctil.

1. Retire la puerta de la bobina girándola en sentido antihorario, así como la bobina, en caso de que haya una (Figura 1).

1. Enhebre la punta del nuevo filamento por el tubo de guía, coloque la bobina en el soporte de bobina y vuelva a colocar la puerta de la bobina alineando las lengüetas de bloqueo y girándola en sentido horario (Figura 1).

2. Cuando coloque un rollo de filamento de Dremel en el soporte del carrete, la impresora reconocerá automáticamente el tipo de filamento y configurará los ajustes de la impresora para optimizarlos para el filamento que esté utilizando. (Esto desviará cualquier ajuste de la impresora cargado en su archivo cortado).

NOTA: Dispone de la opción de introducir el modo de impresora avanzada para cambiar de manera manual los ajustes de impresión después de cambiar el filamento. Compruebe todos los ajustes (si se han introducido manualmente), dado que unos ajustes incorrectos pueden causar que las impresiones sean erróneas, provocar daños en la propiedad o lesiones personales. Consulte la tabla «Tipos y ajustes de filamentos» (Filament Type and Settings) en la página 128 o en dremel3d.com, donde encontrará la versión más reciente de la misma.

NOTA: También dispone de la opción de introducir el modo de impresora avanzada, que le permite extraer ajustes de impresión del archivo cortado guardado. Esto evitará que se cambien los ajustes de impresión de la impresora. Compruebe todos los ajustes antes de imprimir, ya que unos ajustes incorrectos pueden causar que las impresiones sean erróneas, daños en la propiedad o lesiones personales.

1. Si debe cambiar el filamento, la 3D45 purgará automáticamente el filamento actual.

2. Cuando aparezca la pantalla Introducir filamento (Feed Filament), presione en el botón de flecha de la pantalla táctil e introduzca el filamento procedente del tubo de guía en la entrada del extrusor hasta que el extrusor lo alimente solo (Figura 2).

NOTA: Asegúrese de que los engranajes del interior del extrusor sujetan correctamente el filamento antes de finalizar el cambio de filamento. Sentirá un tirón y verá que el filamento comienza a alimentarse él mismo en el extrusor cuando esto suceda.

1. El filamento penetrará en el extrusor y empezará a salir por la punta del extrusor caliente. NOTA: Su Dremel 3D45 se sometió a pruebas de construcción de objetos antes de salir de la fábrica. Es posible que estos objetos de prueba se hayan hecho con un color de filamento diferente al que usted esté usando. Por lo tanto, es posible que quede una pequeña cantidad de filamento en el extrusor.

2. Cuando el nuevo filamento haya salido por la punta del extrusor, presione «Listo» (Done) en la pantalla táctil para completar el proceso de carga y, a continuación, vuelva al menú principal y calibre el extrusor. Retire cuidadosamente el exceso de filamento sin tocar la punta del extrusor caliente.

Si es necesario, retire con cuidado los residuos que hayan podido quedar en la punta del extrusor con unas alicates de punta fina.

ADVERTENCIA

TENGA MUCHO CUIDADO DE NO DAÑAR LA PUNTA DEL

EXTRUSOR CUANDO ELIMINE LOS RESIDUOS. LA DREMEL 3D45 NO FUNCIONARÁ CORRECTAMENTE CON UNA PUNTA DEL EXTRUSOR DAÑADA Y SERÁ NECESARIO REEMPLAZARLA.

1. Cierre la tapa y la puerta de la 3D45.

TIPOS Y AJUSTES DE FILAMENTOS

Tipo de filamento PLA ECO-ABS Nylon PETG
Rango de temperatura de la boquilla	190 - 230 °C	190 - 230 °C	220 - 280 °C	230 - 260 °C
Temperatura de la boquilla óptima	220 °C	220 °C	255 °C	250 °C
Rango de temperatura de la plataforma de construcción	0 - 60 °C	0 - 70 °C	0 - 100 °C	0 - 80 °C
Temperatura óptima de la plataforma de construcción	35 °C	45 °C	100 °C	70 °C
Multiplicador de velocidad de impresión	10 - 300 %	10 - 300 %	10 - 300 %	0 - 100%
Multiplicador de velocidad recomendado	100 %	100 %	90%	100 %
Rango del ventilador	0 - 100%	0 - 100%	0 - 100%	0 - 100%
Ajuste del ventilador de enfriamiento de objetos	100 %	100 %	50%	100 %

NOTA: Consulte el sitio web dremel3d.com para conocer los ajustes más recientes para el filamento.

PREPARACIÓN DE LA PLATAFORMA DE CONSTRUCCIÓN

ATENCIÓN NO TOQUE LA PUNTA DEL EXTRUSOR O LA PLATAFORMA DE CONSTRUCCIÓN CALIENTE DURANTE EL FUNCIONAMIENTO DE LA DREMEL 3D45 O HASTA QUE SE HAYA ENFRIADO POR LO MENOS HASTA 60 °C (140 °F). El contacto con la punta del extrusor o la plataforma de construcción durante el funcionamiento o después de este, antes de que la punta y la plataforma de construcción se hayan enfriado, podría causar lesiones corporales.

ATENCIÓN TENGA CUIDADO DE QUE NO SE CAIGA LA PLATAFORMA DE CONSTRUCCIÓN. La placa de vidrio templado puede romperse y provocar lesiones corporales.

ATENCIÓN NO RETIRE LA PLACA DE VIDRIO TEMPLADO DEL SOPORTE DE PLÁSTICO. El contacto con el borde de la placa de vidrio templado puede causar lesiones corporales.

ADVERTENCIA ANTES DE REALIZAR CADA CONSTRUCCIÓN, ASEGÚRESE DE QUE LA PLATAFORMA DE CONSTRUCCIÓN ESTÉ CUBIERTA CON PEGAMENTO PROCEDENTE DE LA BARRA DE COLA SUMINISTRADA. Si no se utiliza pegamento, podría provocar una mala calidad de construcción del objeto.

1. Extraiga la plataforma de construcción presionando en primer lugar hacia abajo y soltando los dos clips situados en la parte delantera de la plataforma de construcción, a continuación, levante la plataforma de construcción de la base utilizando las lengüetas de la plataforma de construcción (Figura 3).

2. Para obtener mejores resultados, aplique una capa fina de pegamento con la barra de cola suministrada a la plataforma de construcción (Figura 4). Consulte las «Instrucciones de aplicación de pegamento» para obtener información detallada.

NOTA: Para limpiar la plataforma de construcción, enjuague la plataforma con agua templada y séquela con una toalla.

1. Instale la plataforma de construcción insertando en primer lugar la parte trasera de la plataforma en los clips traseros y, a continuación, presione en la parte delantera de la plataforma hasta que encaje en su sitio.

Es importante asegurarse de que la plataforma de construcción 3D45 esté cubierta con pegamento específico Dremel antes de cada construcción. Una capa de pegamento correctamente aplicada ayuda a que las piezas se adhieran a la placa de construcción durante las impresiones y evita las deformaciones y ondulaciones, especialmente en las impresiones de gran tamaño.

La capa de pegamento debe aplicarse cada 1-3 impresiones. Cuando se aplique el pegamento, deberá asegurarse de aplicarlo en toda la zona del lecho en el que se imprimirá la pieza. Compruebe que la placa de construcción esté fría antes de retirarla o de aplicar el pegamento.

Cada vez que se aplique el pegamento, deberá asegurarse de aplicar dos capas superpuestas. Puede aplicarse el pegamento en el perímetro del área de impresión (1) en primer lugar y, a continuación, aplicarlo en zigzag hacia arriba y hacia abajo, superponiendo el pegamento en la totalidad del área (2). Espere 10 segundos y, a continuación, aplique otra capa en zigzag, de izquierda a derecha (3). Esto garantizará una capa uniforme sobre la totalidad del área de construcción.

Permita que el pegamento se seque antes de nivelar o empezar a imprimir. Precalentar la placa de construcción puede ayudar a agilizar este proceso.

Cada 7-10 aplicaciones de pegamento, o si la capa de pegamento se vuelve irregular, debe limpiarse completamente la plataforma de construcción. Para ello, puede seguir uno de los dos procedimientos:

Opción 1: Retire la plataforma de construcción de la impresora. Moje la plataforma en agua, sumergiéndola en agua tibia durante unos segundos. Evite mojar la etiqueta de advertencia situada en la parte delantera de la placa de construcción. Tras sumergirla durante unos segundos, debería ser posible raspar o limpiar el pegamento. Compruebe que la plataforma de construcción esté completamente seca antes de colocarla de nuevo en la 3D45.

Opción 2: Retire la plataforma de construcción de la impresora. Utilice el raspador para retirar el pegamento de la totalidad de la superficie de la placa de construcción. Puede raspar de izquierda a derecha y, a continuación, de arriba hacia abajo, para eliminar todo el pegamento. Asegúrese de retirar la plataforma de construcción de la impresora antes de realizar el raspado, dado que el filtro podría succionar el polvo de pegamento y quedar obturado.

Aplique dos capas completas de pegamento en la placa de construcción limpia, permitiendo que la primera capa se seque entre las dos aplicaciones. Una vez que se haya secado la segunda capa, nivele de nuevo la plataforma antes de iniciar la siguiente impresión.

NIVELACIÓN DE LA PLATAFORMA DE CONSTRUCCIÓN

ATENCIÓN

NO TOQUE LA PUNTA DEL EXTRUSOR O LA PLATAFORMA

DE CONSTRUCCIÓN CALIENTE DURANTE EL FUNCIONAMIENTO DE LA DREMEL 3D45 O HASTA QUE SE HAYA ENFRIADO POR LO MENOS HASTA 60 °C (140 °F). El contacto con la punta del extrusor o la plataforma de construcción durante el funcionamiento o después de este, antes de que la punta y la placa de construcción se hayan enfriado, podría causar lesiones corporales.

Es importante que nivele la plataforma de construcción cada vez que reinstale la plataforma de construcción, para asegurarse de que dicha plataforma esté separada uniformemente del cabezal del extrusor. Si no se nivel a plataforma de construcción, el resultado podría ser que los objetos no se construyan correctamente.

1. Presione «Nivelar» (Level) en la pantalla táctil de la 3D45.

1. El extrusor y la plataforma de construcción se moverán hasta la posición correcta para nivelar la plataforma de construcción. La 3D45 comprobará primero el nivel en la parte central posterior de la plataforma de construcción. Los dos pomos ubicados debajo de la plataforma de construcción se utilizan para subir y bajar dicha plataforma en la parte izquierda y derecha. El extrusor contiene un sensor que detecta si la base está nivelada, por lo que no hacen falta más herramientas.
2. La pantalla táctil indicará si la plataforma de construcción está demasiado alta o demasiado baja. Si la plataforma de construcción está demasiado alta, ajuste el pomo adecuado girándolo hacia la derecha hasta que oiga un pitido y la pantalla táctil indique que está lista para verificar la nivelación de la base.

1. Si la plataforma de construcción está demasiado baja, ajuste el pomo adecuado girándolo hacia la izquierda hasta que oiga un pitido y la pantalla táctil indique que está lista para verificar la nivelación de la base.

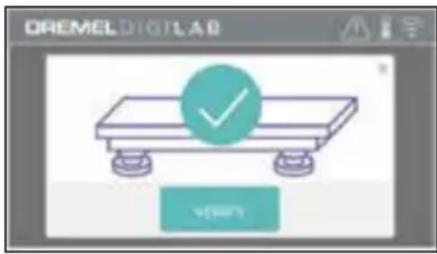

1. Presione en «Verificar» (Verify) para comprobar el nivel de la base. Si se necesita seguir ajustando el nivel, la pantalla táctil indicará la dirección; si el nivel es correcto, el extrusor se desplazará hasta el siguiente punto para completar el proceso de nivelación.

1. Repita los pasos del 3 al 5 para la segunda posición. Cuando la base esté totalmente nivelada, el extrusor se desplazará hasta la posición de calibración para finalizar el proceso de nivelación.

CÓMO CONECTAR EL CABLE USB

1. Asegúrese de que el interruptor de alimentación de la 3D45 esté en la posición de apagado.
2. Conecte el cable USB suministrado a la 3D45 y al ordenador (Figura 5).
3. Abra el software.
4. Encienda la Dremel 3D45 utilizando el interruptor de alimentación para sincronizar su ordenador con la Dremel 3D45.

CONEXIÓN ETHERNET

1. Asegúrese de que el interruptor de alimentación de la 3D45 esté en la posición de apagado.
2. Conecte el cable Ethernet a la 3D45 (Figura 6).
3. Encienda la Dremel 3D45 accionando el interruptor de alimentación. La conexión Ethernet se detectará automáticamente. Presione en «Aceptar» (Accept) para confirmar la conexión.

INSTRUCCIONES DE SEGURIDAD SUMINISTRADAS CUANDO UTILICE LA DREMEL 3D45. Si no lo hace, el resultado podría ser un incendio, daños al equipo, daños materiales o lesiones corporales.

ATENCIÓN

NO INTRODUZCA LAS MANOS EN LA DREMEL 3D45 MIENTRAS

ESTÉ FUNCIONANDO. El contacto con las piezas móviles de la Dremel 3D45 durante su funcionamiento podría causar una mala calidad de la construcción, daños al equipo o lesiones corporales.

NOTA: Su Dremel 3D45 habrá construido objetos de prueba antes de salir de la fábrica. Es posible que estos objetos de prueba se hayan hecho con un color de filamento diferente al que usted esté usando. Por lo tanto, es posible que quede una pequeña cantidad de filamento en el extrusor. Puede que el comienzo de su primer objeto tenga algo de este color de filamento hasta que haga la transición al color de su filamento.

Usted tiene varias opciones cuando construya en su 3D45:

1) Almacenamiento en la impresora
2) Unidad flash USB
3) Ordenador

ANTES DE CONSTRUIR

1. Asegúrese de que se haya cargado una cantidad adecuada de filamento (consulte la página 126). Si la 3D45 se queda sin filamento durante una construcción, se detendrá hasta que se añada más filamento.

2. Asegúrese de que se haya aplicado el pegamento, la plataforma de construcción esté nivelada y que se hayan retirado todos los objetos.

3. Asegúrese de que la temperatura del extrusor y de la plataforma de construcción está ajustada en función del tipo de filamento utilizado, consulte la página 128 para obtener más información.

CONSTRUCCIÓN DESDE EL ALMACENAMIENTO DE LA IMPRESORA

1. Presione «Construir» (Build) en el menú principal.

1. En el menú de construcción, presione el icono de impresión.

1. Presione suavemente el archivo de modelo que desea construir. (Use las flechas para desplazarse por las páginas).

1. En la página de detalles del modelo, presione «Construir» (Build) para iniciar el proceso de construcción.

1. La 3D45 alineará primero el extrusor y la plataforma de construcción en su posición cero y, a continuación, el sensor de nivel tocará ligeramente la plataforma de construcción para completar la alineación. La punta del extrusor y la plataforma de construcción iniciarán el proceso de calentamiento, que podrá tardar unos minutos. Una vez que se alcance la temperatura adecuada, su modelo comenzará a construirse.

2. Cuando la construcción del objeto haya finalizado, la 3D45 alineará de forma automática el extrusor y la plataforma de construcción en su posición de calibración y enfriará la punta del extrusor y la plataforma de construcción.

3. Espere hasta que la pantalla táctil indique que la temperatura del extrusor y de la plataforma de construcción está «fría» (cool) para retirar su objeto. Consulte la sección «Retirada del objeto de la plataforma de construcción» para obtener instrucciones de retirada del objeto.

CONSTRUCCIÓN DESDE LA UNIDAD FLASH USB

1. Presione «Construir» (Build) en el menú principal.

1. Presione el icono USB para acceder a los contenidos de la unidad flash USB.

1. Siga los pasos del 3 al 7 de la sección «Construcción desde el almacenamiento de la impresora» para completar la construcción desde la unidad flash USB.

CONSTRUCCIÓN DESDE SU ORDENADOR

La Dremel 3D45 es compatible con el software Dremel Digilab 3D Slicer y Simplified 3D. Siga las instrucciones proporcionadas con este software para completar una construcción desde el ordenador.

CANCELACIÓN DE LA CONSTRUCCIÓN EN LA 3D45

Para cancelar su objeto durante el precalentamiento o la construcción, presione suavemente «Parada» (Stop) en la pantalla táctil. Si confirma «Sí» (Yes) el extrusor y la plataforma de construcción se desplazarán a sus posiciones de calibración.

RETIRADA DE SU OBJETO DE LA PLATAFORMA DE CONSTRUCCIÓN

ATENCIÓN

NO TOQUE LA PUNTA DEL EXTRUSOR O LA PLATAFORMA

DE CONSTRUCCIÓN CALIENTE DURANTE EL FUNCIONAMIENTO DE LA DREMEL 3D45 O HASTA QUE SE HAYA ENFRIADO POR LO MENOS HASTA 60 °C (140 °F). El contacto con la punta del extrusor o la plataforma de construcción durante el funcionamiento o después de este, antes de que la punta y la placa de construcción se hayan enfriado, podría causar lesiones corporales.

ATENCIÓN

UTILICE EQUIPO DE PROTECCIÓN PERSONAL. El uso

de equipo de protección, como por ejemplo guantes termorresistentes y anteojos de seguridad, reducirá el riesgo de lesiones corporales.

ATENCIÓN

ESTÉ ATENTO A LA POSICIÓN DE SU CUERPO CUANDO

UTILICE HERRAMIENTAS DE MANO PARA RETIRAR OBJETOS DE LA PLATAFORMA DE CONSTRUCCIÓN. Un resbalón repentino de la herramienta y una posición inapropiada del cuerpo durante la retirada de un objeto de la plataforma de construcción podrían causar lesiones corporales.

ATENCIÓN

TENGA CUIDADO DE QUE NO SE CAIGA LA PLATAFORMA DE

CONSTRUCCIÓN. La placa de vidrio templado puede romperse y provocar lesiones corporales.

ATENCIÓN

NO RETUERZA NI DOBLE LA PLATAFORMADE CONSTRUCCIÓN

MIENTRAS RETIRE OBJETOS. La placa de vidrio templado puede separarse del soporte de plástico y provocar lesiones corporales.

ADVERTENCIA

EVITE RASGUÑAR LA PLATAFORMADE CONSTRUCCIÓN

CUANDO RETIRE OBJETOS. LAS RASGUÑADURAS EN LA PLATAFORMA DE CONSTRUCCIÓN CAUSARÁN UNA CREACIÓN INCORRECTA DE OBJETOS.

1. Espere a que el extrusor se enfríe antes de retirar su objeto.
2. Con el objeto aún sujeto, retire la plataforma de construcción del área de construcción.
3. Desprenda su objeto de la plataforma de construcción. Si es necesario, utilice la herramienta extractora de objetos para retirar con cuidado el objeto de la plataforma de construcción (Figura 8).

RETIRADA DE LOS SOPORTES (EN SU CASO)

Utilice unas alicates de punta fina para retirar los soportes que estén dentro del objeto o sean de difícil acceso.

USO DE LA CÁMARA

La 3D45 está equipada con una cámara que puede utilizarse para controlar las impresiones de forma remota, siempre que la impresora esté conectada a una red. Dispone de dos formas de acceder a la cámara: a través del software Dremel Digilab 3D Slicer (véase la página 124) o directamente a través del navegador de internet.

DIRECTAMENTE A TRAVÉS DE UN NAVEGADOR DE INTERNET

1. Asegúrese de que el dispositivo desde el que desea ver las imágenes de la cámara esté conectado a la misma red que la impresora 3D. Esto puede ser a través de una conexión Wi-Fi o a través de una conexión Ethernet.
2. En el menú principal de la 3D45 pulse "Tools" (Herramientas).

1. En el menú de herramientas, pulse "About" (Acerca de).

Localice la dirección IP de la impresora. Si la impresora está conectada a la red a través de una conexión Ethernet, esta es la dirección que aparece al lado de "Ethernet IP". Si la impresora está conectada a la red a través de una conexión Wi-Fi, esta es la dirección que aparece al lado de "Wi-Fi IP". Se trata de una secuencia de tres o cuatro números, separados por puntos.

1. Abra cualquier navegador de internet en el dispositivo en el que desee ver las imágenes de la cámara.

2. En la barra de direcciones, introduzca la cadena: http://IPADDRESS:10123/stream_simple.html Por ejemplo, http://000.000.000.000:10123/stream_simple.html

3. Pulse la tecla Intro y podrá ver una pantalla con las imágenes de la cámara, tal y como se muestra a continuación.

1. UTILICE SIEMPRE LA BARRA DE COLA SUMINISTRADA
2. Asegúrese de que la plataforma de construcción está nivelada antes de empezar cualquier impresión.
3. Para una adhesión correcta del filamento a la plataforma de construcción, limpie regularmente el pegamento de la plataforma de construcción con agua templada, seque la plataforma de construcción, vuelva a aplicar una capa fresca de pegamento y vuelva a nivelar.
4. Asegúrese de que la bobina está correctamente instalada y puede girar libremente.
5. Cuando utilice la Dremel 3D45 por primera vez o después de cambiar el filamento, deje que continúe extrudiendo hasta que el material sea consistente con el color del filamento instalado.
6. Es importante observar a la Dremel 3D45 cuando se empiezan a construir objetos. Es más que probable que su objeto experimente algunas dificultades al principio. Afortunadamente, este es el momento idóneo para cancelar el objeto, limpiar la plataforma de construcción e iniciar el objeto de nuevo. Permanezca cerca de la Dremel 3D45 durante el proceso de construcción.
7. Es importante guardar el envase de la Dremel 3D45, ya que facilitará su almacenamiento y transporte.
8. Asegúrese de que almacena las bobinas de filamento en un entorno que no sea húmedo ni demasiado cálido. Se recomienda no retirar la bobina del filamento de su envase hermético hasta que se use.
9. Utilice la herramienta extractora de objetos suavemente para evitar daños en la plataforma de construcción u objeto.
10. Siempre que sea posible, se recomienda localizar su objeto en el centro de la plataforma de construcción. Es fundamental utilizar la mejor orientación para su objeto. Asegúrese de que coloca su objeto en la plataforma de construcción y de que está utilizando la mejor orientación para la construcción.
11. Para salientes pronunciados (ángulo de menos de 45 grados), se recomienda construir con soporte.
12. Desmonte siempre la plataforma de construcción antes de retirar el objeto.

CÓMO DESATASCAR EL EXTRUSOR

Utilice la herramienta desatascadora para limpiar el extrusor y desatascar el filamento acumulado (Figura 9).

1. Haga clic en el botón de cambio del filamento en la pantalla y espere a que el extrusor se caliente-En cuanto el filamento comience a purgar, introduzca la herramienta desatascadora en la entrada del extrusor (parte superior).
2. La suciedad atascada se empujará y saldrá por la punta del extrusor. Debería empujar la herramienta desatascadora completamente para asegurarse de que el filamento está purgado. No necesita empujar con demasiada fuerza, ya que podría dañar el extrusor.

ACTUALIZACIÓN DEL FIRMWARE EN LÍNEA

Si la 3D45 está conectada a una WiFi, debería comprobar las actualizaciones de firmware cada vez que se inicie. También puede actualizar su firmware directamente desde la pantalla táctil. Para actualizar el firmware:

1. Presione suavemente «Herramientas» (Tools) y, a continuación, en la ficha «Actualizaciones» (Updates).

1. LA 3D45 comprobará si está instalada la última versión del firmware y, en caso de que sea necesario, le preguntará si desea actualizarlo.
2. Seleccione «Aceptar» (Accept) para descargar e instalar la última versión del firmware.

1. La actualización del firmware habrá finalizado cuando la 3D45 se inicie y vuelva a la pantalla de inicio.

ACTUALIZACIÓN MANUAL DEL FIRMWARE

Si la 3D45 no está conectada a la red, puede actualizar el firmware directamente desde una unidad flash USB.

1. Abra el explorador web, entre en www.dremel3d.com y descargue el archivo de la última versión del firmware de la 3D45.
2. Añada el archivo del firmware de la 3D45 en una unidad flash USB vacía y formateada en FAT32.
3. Apague la 3D45 accionando el interruptor de alimentación.
4. Introduzca la unidad flash USB en el puerto USB-A.
5. Encienda la 3D45, que detectará e instalará el nuevo firmware de forma automática.
6. Apague la 3D45, extraiga la unidad flash USB y vuelva a encenderla para completar la actualización.

LIMPIEZA DEL EXTERIOR

Limpie el exterior de la 3D45 con un paño que no deje pelusa. Retire cualquier tipo de suciedad de las superficies exteriores.

Para evitar daños en la Dremel 3D45, no utilice agua, sustancias químicas ni otros productos de limpieza en la 3D45.

LIMPIEZA DE LA PUNTA DEL EXTRUSOR

ADVERTENCIA

TENGA MUCHO CUIDADO DE NO DAÑAR LA PUNTA DEL

EXTRUSOR CUANDO ELIMINE LOS RESIDUOS. LA DREMEL 3D45 NO FUNCIONARÁ CORRECTAMENTE CON LA PUNTA DEL EXTRUSOR DAÑADA Y SERÁ NECESARIO REEMPLAZARLA.

ATENCIÓN

NO TOQUE LA PUNTA DEL EXTRUSOR O LA PLATAFORMA

DE CONSTRUCCIÓN CALIENTE DURANTE EL FUNCIONAMIENTO DE LA DREMEL 3D45 O HASTA QUE SE HAYA ENFRIADO POR LO MENOS HASTA 60 °C (140 °F). El contacto con la punta del extrusor o la plataforma de construcción durante el funcionamiento o después de este, antes de que la punta y la placa de construcción se hayan enfriado, podría causar lesiones corporales.

Con ayuda de unas alicates de punta fina, retire todos los restos de plástico de la punta del extrusor. Si los residuos son persistentes, es posible que tenga que calentar el extrusor.

LIMPIEZA DE LA PANTALLA TÁCTIL

Limpie la pantalla táctil con el paño suave que no deja pelusa. No pulverice productos de limpieza sobre la pantalla táctil.

Problema Causa Medida correctora
El filamento no está extrudiendo o no se ha adherido correctamente a la cinta de construcción.	Esto puede deberse a que la plataforma de construcción no está nivelada con la cabeza del extrusor.	Si se nivela la plataforma de construcción, se alineará la cabeza del extrusor y se garantizará una mejor calidad del objeto. Cancele su objeto, limpie la plataforma de construcción, nivele la plataforma de construcción y reinicie el objeto.
La Dremel 3D45 se bloqueó justo antes de empezar mi objeto.	Es posible que la Dremel 3D45 haya recibido comandos opuestos.	Desconéctela, espere 30 segundos y vuelva a encenderla.
El material de soporte no desaparece durante la limpieza y provoca una menor calidad del objeto final.	No se ha optimizado la orientación de la pieza.	Vuelva a orientar la posición del archivo 3D en el software de corte para minimizar el material de soporte o colocar el material de soporte en una superficie que no sea fundamental.
Caos al final de la construcción.	Una capa de su objeto no quedó bien fija, el modelo se guardó con un área mínima de superficie en contacto con la plataforma de construcción o el objeto se construyó flotando sobre la plataforma de construcción sin soportes.	Utilice la función de previsualización del software de corte para ver la altura y la posición de la primera capa. Construya con soportes cuando sea necesario.
	Es posible que el desplazamiento de Z-Gap no sea correcto y que la punta del extrusor no tenga el espacio adecuado con la plataforma de construcción.	Póngase en contacto con el servicio de atención al cliente acerca de cómo calibrar el desplazamiento de Z-Gap.
Pieza solamente construida a medias.	Se acabó el filamento.El filamento se quedó obstruido durante la construcción.	Sustituya el filamento y reanude la construcción.Véase “No sale ningún filamento”.
No sale ningún filamento. Extrusor atascado. Póngase en contacto con el servicio de atención al cliente.
El extrusor no vuelve a su posición de inicio.		Póngase en contacto con el servicio de atención al cliente.
Capas de plástico deshilachadas o fibrosas en salientes pronunciados.	Los salientes pronunciados del objeto están muy separados o son muy pronunciados (ángulo < 45°).	Construir con soportes.
La 3D45 no encuentra mi red de WiFi.	La impresora se encuentra demasiado lejos del router.	Coloque la 3D45 más cerca del router.Conéctese a la red a través de Ethernet.
La 3D45 no se conecta a mi red. La impresora se encuentra demasiado lejos del router.		Coloque la 3D45 más cerca del router.
		Contraseña de red o SSID incorrectos.	Vuelva a introducir la contraseña/ SSID o verifique la contraseña con el propietario de la red.

Problema Causa Medida correctora

La construcción no se inició cuando se envió por la red.	Se acabó el filamento. Cargue más filamento y reanude la construcción.
	Puertas abiertas.	Las puertas deben estar cerradas para poder iniciar construcciones por la red o desde la cola de impresión.
	El modelo ya se estaba construyendo.	La placa de construcción debe estar vacía para poder iniciar una construcción por la red. Vacíe la placa de construcción e inicie la construcción desde la cola de impresión.

FIRMWARE & SOFTWARE DE CÓDIGO ABIERTO

Actualizaciones de firmware

Dremel recomienda que se actualice el firmware cuando Dremel proporcione una actualización.

Dremel proporcionará actualizaciones del firmware para mejorar el rendimiento y añadir características adicionales para la Dremel 3D45 a lo largo de la vida útil del producto. Hay dos maneras de actualizar la Dremel 3D45: (1) Descargue la actualización de dremel3d.com e instálela mediante la unidad de memoria USB. (2) Conecte la Dremel 3D45 a Internet y actualícela desde la pantalla táctil de la Dremel 3D45.

Software de código abierto utilizado en este producto Dremel

Este producto incluye componentes de software con licencia del titular de los derechos en virtud de cualquier versión de Licencia Pública General de GNU (GPL), Licencia Pública General Reducida de GNU (LGPL) o cualquier otra licencia de software de código abierto que establezca la libre distribución del código fuente. Si desea recibir una copia completa legible por máquina del código fuente correspondiente, puede enviar una solicitud por escrito a la siguiente dirección:

Dremel

Su solicitud debe incluir lo siguiente: (i) el nombre del producto Dremel, (ii) el número de serie (en su caso), (iii) la versión del software (en su caso), (iv) su nombre, (v) el nombre de su empresa (en su caso), así como (vi) su dirección postal para devoluciones y su dirección de correo electrónico (en caso de que tenga).

Es posible que le cobremos un precio simbólico para cubrir el coste de los soportes físicos y la distribución.

Puede enviar su solicitud (i) en un plazo de (3) tres años a partir de la fecha en que recibió el producto que incluye el software objeto de su solicitud o (ii), en el caso de tratarse de código con licencia de versión 3 de la GPL, durante todo el período en que Dremel ofrezca piezas de repuesto o servicio de asistencia al cliente para ese producto.

Garantía de uso adicional del software de código abierto:

DREMEL no ofrece ninguna garantía para los programas de software de código abierto incluidos en este dispositivo, si tales programas se utilizan de forma distinta de la ejecución del programa prevista por DREMEL. Las licencias enumeradas a continuación definen la garantía ofrecida, en su caso, por los autores o licenciantes del software de código abierto. DREMEL declina en particular toda garantía por defectos derivados de la alteración de cualquier programa de software de código abierto o de configuración del producto. El usuario no podrá realizar reclamación alguna contra DREMEL con arreglo a la garantía, en caso de que el software de código abierto infringiese los derechos de propiedad intelectual de un tercero. La asistencia técnica, si la hubiera, solo está prevista para el software que no haya sido alterado.

GARANTÍA LIMITADA DREMEL® PARA EL CONSUMIDOR

Este producto de DREMEL está garantizado de acuerdo con el reglamento estatutario o específico de cada país; cualquier problema debido al desgaste normal, a una sobrecarga de la herramienta o a un uso indebido quedará excluido de la garantía.

En el caso de que el producto no cumpla con esta garantía escrita, lleve a cabo lo siguiente:

1. NO devuelva su producto al lugar de compra.
2. Póngase en contacto con el servicio de atención al cliente a través de www.dremel.com para más instrucciones.

ELIMINACIÓN

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de reciclaje respetuoso con el medio ambiente.

SOLO PARA LOS PAÍSES DE LA UE

¡No arroje las herramientas eléctricas a la basura!

De conformidad con la Directiva europea 2012/19/CE sobre residuos de aparatos

eléctricos y electrónicos y su aplicación en la legislación nacional, las herramientas eléctricas inservibles deberán desecharse por separado de manera respetuosa con el medio ambiente.

DATOS DE CONTACTO DE DREMEL

Para obtener más información sobre la gama de productos Dremel, el soporte técnico o la línea de atención al cliente de Dremel, visite www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Países Bajos.

AVISOS DE SEGURANÇA GERAIS

ATENÇÃO

LEIA TODAS AS INSTRUÇÕES NESTE

MANUAL E FAMILIARIZE-SE COM A DREMEL 33D45 ANTES DE A

CONFIGURAR E UTILIZAR. O DESRESPEITO PELOS AVISOS E INSTRUÇÕES PODERÁ RESULTAR EM INCÊNDIO, DANOS NO EQUIPAMENTO, DANOS PATRIMONIAIS OU EM LESÕES FÍSICAS. GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA POSTERIORES CONSULTAS

SISTEMAS OPERATIVOS SUPORTADOS

• Apple® Mac® OS® X v10.9 ou superior (Mavericks)
• Microsoft® Windows® 7 SP1
• Microsoft® Windows® Windows 8, 8.1
• Microsoft® Windows® Windows 10

ESPECIFICAÇÕES MÍNIMAS DO SISTEMA

REQUISITOS ELÉTRICOS

AMBIENTE OPERACIONAL

Temperatura ambiente: 16-29°C (60 - 85°F)

CONSTRUIR A PARTIR DO COMPUTADOR
