产品类型	3D打印机
品牌	Dremel
型号	Digilab 3D45
打印技术	熔丝沉积成型（FDM）
构建体积（长x宽x高）	255 x 155 x 170毫米
层厚	100微米（0.10毫米）
丝材直径	1.75毫米
喷嘴最高温度	280°C
热床最高温度	100°C
加热热床	是，带钢化玻璃板
热床调平	自动传感器调平
连接方式	WiFi，以太网，USB（U盘），USB连接电脑
显示屏	4.5英寸彩色IPS触摸屏
内置存储	8GB
内置摄像头	是，用于远程监控
电源	100-240V，47-60Hz，0.85-2.3A
重量（不含线盘）	19.4千克
尺寸	515 x 406 x 394毫米
兼容材料	PLA，ECO-ABS，尼龙，PETG（Dremel丝材）
软件	Dremel Digilab 3D Slicer（Windows/Mac）
保修	有限保修，根据当地法规
安全特性	丝材耗尽传感器，RFID检测，自动停止
维护	喷嘴清洁，通过U盘或OTA更新固件

常见问题 - Digilab 3D45 DREMEL

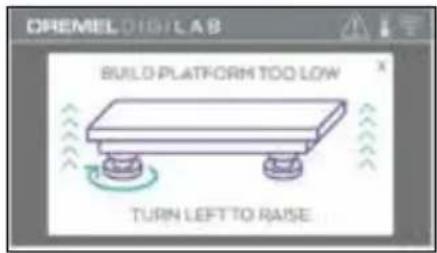

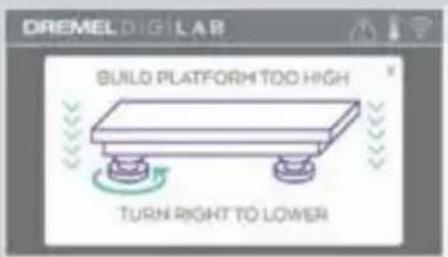

如何调平构建板？

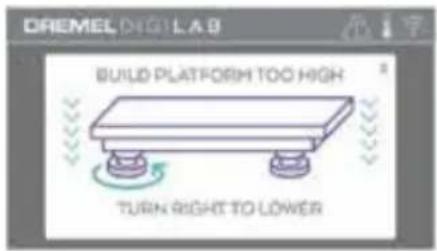

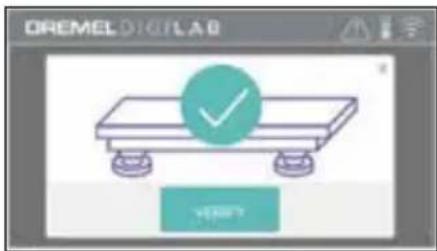

每次打印前，在触摸屏上选择调平。打印机将定位喷嘴并使用传感器检测高度。旋转热床下方的两个旋钮，直到听到蜂鸣声且屏幕显示调平正确。点击确认完成。

如何更换丝材？

触摸屏幕上的丝材加热喷嘴。在进丝口附近剪断旧丝材，取下线盘，将新丝材插入导丝管并放置线盘。将丝材推入进丝口，直到从喷嘴中挤出。点击完成确认。

兼容哪些丝材？

仅使用1.75毫米的Dremel丝材：PLA、ECO-ABS、尼龙和PETG。使用其他丝材可能会损坏打印机或使保修失效。通过RFID检测，打印参数会自动优化。

如何连接打印机到WiFi？

在触摸屏上进入工具 > 网络 > 连接WiFi。选择您的网络，输入密码，点击完成。连接成功后会出现蓝色WiFi图标。

如何解决喷嘴堵塞？

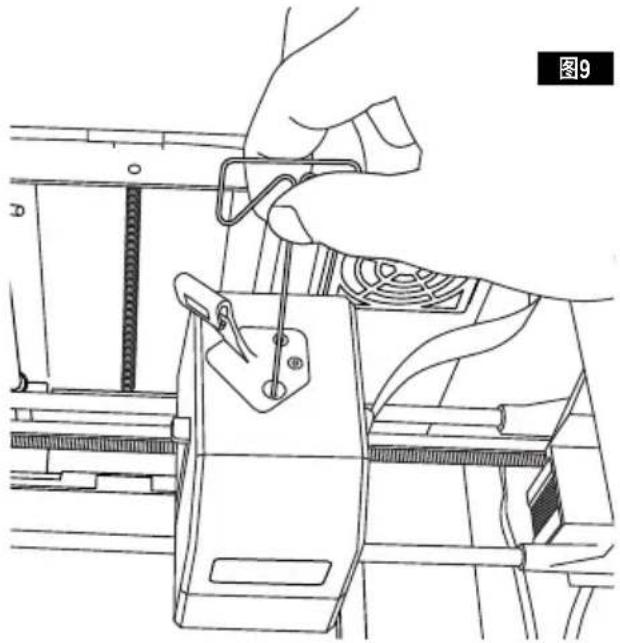

通过丝材或预热加热喷嘴。加热后，使用附带的通针插入进丝口推出残留物。不要用力过猛，以免损坏喷嘴。

如何从热床上取下模型？

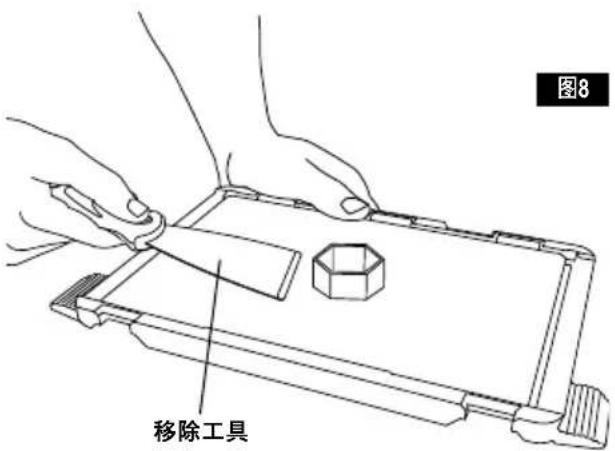

等待喷嘴和热床冷却至60°C以下。解锁夹子取下热床。小心使用刮刀撬起模型。避免划伤玻璃。

如何更新固件？

通过WiFi：进入工具 > 更新，如有新版本则接受。或者从dremel3d.com下载文件，复制到格式化为FAT32的U盘中，插入U盘并重启打印机。

如果打印不粘附怎么办？

确保热床调平并清洁。涂抹一层附带的胶棒。检查喷嘴和热床温度是否与所用丝材匹配（例如PLA喷嘴220°C，热床35°C）。

如何使用摄像头监控打印？

将打印机连接到网络。在工具 > 关于中找到其IP地址。在浏览器中输入http://IP地址:10123/stream_simple.html，即可看到实时画面。

最小层高是多少？

最小层高为100微米（0.10毫米），可实现非常精细的打印。您可以在切片软件Dremel Digilab 3D Slicer中调整此参数。

用户手册 Digilab 3D45 DREMEL

安装使用前，请务必阅读本手册列出的所有说明，熟悉

DREMEL 3D45 相关注意事项。若不遵守相关警告及说明，则有可能引发火灾，导致设备损坏、

财产损失或人员受伤。请保存所有警告及说明，以备日后用作参考。

请注意，《快速启动指南》和《说明手册》的内容可能会随时间推移而发生变化。您可以访问 www.dremel-pt.com.cn 在线查看最近 更新的版本。

工作区域安全

a. 保持工作区域清洁且照明良好。杂物或照明不足均可能导致事故发生。
b. 如果现场存在易燃液体、气体或粉尘，请勿操作 Dremel 3D45。Dremel 3D45 会产生高温，有可能点燃粉尘或气体。
c. 对于闲置不用的 3D45，请存放于儿童及其他未受训人员接触不到的地方。未受训用户使用可能导致受伤。

电气安全

a. 使用 Dremel 3D45 时，请始终采用正确接地的插座。请勿改装 Dremel 3D45 插头。错误接地及改装插头会增加触电风险。
b. 请勿在潮湿或湿润的场所使用 Dremel 3D45。请勿使 Dremel 3D45 淋雨。潮湿会增加触电风险。
c. 请勿滥用电线。请勿拉扯电线拖拽 Dremel 3D45 或拉拔插头。 电线需远离热源、油、锋利把手或活动部件。受损或缠绕的电线会增加触电风险。
d. 电闪雷鸣时请勿使用该产品。闪电可能引发远距离浪涌，可能导致触电。
e. 紧急情况下，请从插座拔出 Dremel 3D45 插头。

人员安全

a. 操作 Dremel 3D45 时，请保持警觉，注意工作要领，遵守常识。请勿在疲劳或受毒品、酒精、药物影响时使用 Dremel 3D45。操作 Dremel 3D45 时，一时疏忽就有可能导致人员受伤。
b. 使用个人防护装备。请使用诸如耐高温手套和安全防护眼镜等防护装备，降低人员受伤的风险。
c. 恰当着装。请勿穿戴宽松衣服或首饰。让您的头发、衣物和手套远离活动部件。宽松衣服、首饰或长发都有可能绞入活动部件。

DREMEL 3D45 使用及护理

a. 每次使用 Dremel 3D45 前，请检查活动部件是否未对准或卡死、零部件是否有破损、以及是否有任何其他可能影响 Dremel 3D45 的操作。如果可能损坏，那么请在使用前将 Dremel 3D45 送至 Dremel 授权的服务中心修理。使用受损的 Dremel 3D45 可能导致打印模型质量低劣，进而造成设备损坏、财产损失或人员受伤。
b. Dremel 3D45 操作期间，请勿触摸喷头或发烫的打印平台，直至其冷却到至少 60^ C ( 140^ F) 方可。在操作期间或操作之后，只要喷头尚未冷却，接触喷头或发烫的打印平台就可能导致人员受伤。
c. 请在通风良好的区域安装 Dremel 3D45。请将 Dremel 3D45 打印机置于不可燃的平坦表面，并远

离易燃物质。请在Dremel3D45周围至少留有8英寸的无障碍空间。Dremel3D45在打印期间会熔化塑料。Dremel3D45操作期间散发的塑料气味可能会刺激眼睛及呼吸道。若将Dremel3D45置于靠近周围物体的位置，则会阻碍正常通风。

d. 操作期间请勿触及 Dremel 3D45 内部。操作期间接触 Dremel 3D45 活动部件可能导致打印质量低劣、设备损坏或人员受伤。
e. 需防止未经训练的人员在 3D45 运行期间接触机器。若由不熟悉相关警告及说明的人员使用 Dremel 3D45，则可能导致设备损坏或财产损失和人员受伤。
f. 只能使用 DREMEL 打印线材。使用未经 Dremel 授权的打印线材可能导致设备损坏、财产损失或人员受伤。
g. 调节喷头设置时，请勿超出正在使用的打印线材类型的最高额定温度。如果加热打印线材超出推荐的温度范围，则可能排放造成人员受伤的物质。
h. 确保幼儿不会接触到 Dremel 3D45 创建的小物件。小物件有可能造成幼儿窒息。

i. 请勿使用 Dremel 3D45 创建违法或不相称的物品。
j. 请勿使用 Dremel 3D45 创建用于蜡烛、液体燃料及其他热源的物品。塑料遇火或其他热源时，可能会熔化。Dremel 3D45 所创建物品在此情形下可能会引发火灾，导致财产损失及人员受伤。
k. 请勿使用 Dremel 3D45 创建用于餐饮应用（比如制备、装饰、存放、或消费）的物品。Dremel 3D45 所创建物品作此用途可能导致疾病及人员受伤。
1. 请勿使用 Dremel 3D45 创建用于配套电气元件或电气元件外壳的物品。Dremel 打印线材不适于电气应用。Dremel 3D45 所创建物品作此用途可能导致财产损失及人员受伤。
m. 请勿将塑料物品放进嘴里或靠近嘴边。Dremel 打印线材不适于餐饮制备及食品器皿。Dremel 3D45 所创建物品作此用途可能导致疾病及人员受伤。
n. 请勿使用 Dremel 3D45 创建用于化工存储的物品。Dremel 打印线材不适于化工存储。Dremel 3D45 所创建物品作此用途可能导致财产损失及人员受伤。
o. 请勿改动 Dremel 3D45 或更改出厂设置。 改动可能导致设备损坏、财产损失及人员受伤。
p. 请勿使 Dremel 3D45 暴露于温度超过 70^ ( 158^ ) 的环境中。Dremel 3D45 可能损坏。Dremel 3D45 预计工作温度介于 16-29^ ( 60-85^ ) 之间。
q. 操作期间，请勿移动或碰撞 Dremel 3D45 或喷头。这可能导致模型打印错误。
r. 除非打印过程已完成、停止或暂停，否则请勿更换打印线盘。若在打印期间更换打印线材，则将取消模型打印，还可能损坏喷头。
s. 在触摸屏给出指示前，请勿拔出打印线材。这样做可能损坏喷头。
t. 清理残渣时请格外小心，以免损坏喷头。如果喷头损坏，Dremel 3D45 将不能正常工作，此时需更换喷头。

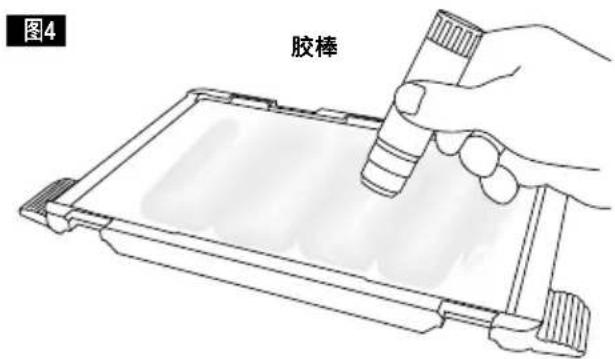

u. 每次打印之前，请确保打印平台已涂敷 Dremel 规定胶水。使用不合适的胶水可能导致设备损坏以及打印模型质量低劣。
v. 使用手动工具从打印平台上移除模型时，请注意您的身体位置。从打印平台上移除模型时，突发性工具打滑和身体位置不当可能导致人员受伤。
w. 移除模型时，请勿刮花打印平台。打印平台中的划痕将会导致模型创建错误。
x. 请勿摔落打印平台。钢化玻璃板可能断裂并造成人员受伤。
y. 请勿从塑料支撑上移除钢化玻璃板。接触钢化玻璃板把手可能导致人员受伤。
z. 移除模型时请勿扭曲或弯曲打印平台。钢化玻璃板可能脱离塑料支撑，导致人员受伤。
aa. 对于使用 Dremel 3D45 所创建模型的结构完整性或用途，Dremel 概不负责。缺乏经验的设计师创建的结构模型可能导致财产损失及人员受伤。

服务

a. 实施任何服务服务之前，请始终先拔出 Dremel 3D45 电源插头。如果不这样做，则可能造成人员受伤及设备损坏。
b. 您的 Dremel 3D45 只能送至 Dremel 授权的服务中心修理，且只能使用 Dremel 替换配件。这将确保 Dremel 3D45 操作正确，安全无虞。
c. 只能使用 Dremel 核准的组件。 使用非 Dremel ^® 原装组件可能导致保修无效。
d. 只能使用 Dremel 认可的打印线材。使用非 Dremel ^® 认可的打印线材可能导致喷头保修无效。

目录

通用安全警告 458
目录 459
符号说明 459
知识产权相关信息 459
功能说明及规格 460
3D45 资源 ..... 460
术语表 461
3D45 直观图示 ..... 462
简介 464
全套装箱清单* 464
触摸屏 466
触摸屏图标 471
初始设置 472
使用 Dremel DigiLab 3D 切片软件通过局域网连接进行远程 3D 打印 .....473
准备打印 475
打印 481
移除模型 484
使用摄像头 485
最佳实践 485
维护 486
维护及服务 488
固件及开源软件 489
Dremel ^® 客户有限保修说明 .....490

符号说明

符号 名称 指示/说明

安全警告标志

用于提醒可能存在人员受伤的危险。遵守此符号相关的所有安全消息,避免可能发生的伤害或死亡。

危险	危险标志	指示危险情况,若未能避免,将会导致死亡或重伤。
警告	警告标志	指示危险情况,若未能避免,可能导致死亡或重伤。
当心	当心标志	指示危险情况,若未能避免,将会造成轻伤或中度损伤。

cULUS UL US 标志

此符号表明此工具由美国保险商实验室(Underwriters Laboratories,UL)列出,符合美国(United States,US)及加拿大(Canadian,C)标准。

警告

本品为 A 类产品。在国内环境中，该产品可能引发无线电干扰——用户在

此情况下可能需要采取适当措施。

知识产权相关信息

Dremel 3D45 旨在基于您创建或拥有、或有权使用 Dremel 3D45 打印的数字文件，实现模型的 3D 打印。使用 Dremel 3D45 制作物品时，您有责任确保自己不侵犯任何第三方知识产权或不违反任何适用法律或法规，比如美国或国外知识产权法。未经第三方许可，Dremel 3D45 不得用于制作受第三方自主知识产权保护的物品。使用 Dremel 3D45 制作下列任何物品，都可能需要第三方许可：制作任何并非您原创的复制品或仿制品（全部或部分），基于并非您自己拥有的数字文件制作物品，或基于并非您原创的物理模型扫描来制作物品。您应自行获得上述许可。在某些情况下，您可能无法获得此类许可。如果不能获得此类许可，就不应 3D 打印此类模型，否则您将自行承担相关风险。您不得修改、逆向工程、反编译或反汇编 Dremel 3D45 或其软件或固件，除非适用法律允许。如果您采取操作/安全说明书中推荐及说明以外的任何其他方式使用 Dremel 3D45，您将自行承担相关风险。使用 Dremel 3D45 制作侵犯任何第三方知识产权的物品，可能导致民事或刑事起诉及处罚，您可能遭受金钱损失、罚款或监禁。

功能说明及规格

打印

喷头：单喷头

喷头温度：高达 280^ C ( 536^ F)

重量（不含线盘）：19.4kg (42.8lbs)

尺寸：20.25" x 16" x 15.9" (515mm x 406mm x 394mm)

打印线材

打印采用 Dremel 1.75mm 线材

打印线材存放

所有聚合物都会随时间推移而降解。除非需要使用打印线材，否则请勿开封。打印线材应存放在室温下：16-29°C (60-85°F)，存放于干燥环境中。

软件

Dremel 3D45 附带赠送的免费文件可用于 Windows 和 Mac OSX 的切片软件。 此应用程序可将 3D 数字文件转换为可打印文件。

支持的操作系统

• Apple® Mac® OS® X v10.9 或更高版本 (Mavericks)
  • Microsoft® Windows® 7 SP1
  • Microsoft® Windows® Window 8, 8.1
  • Microsoft® Windows® Window 10

系统最低要求

• CPU : 64 位处理器 (不支持 32 位)
- 内存：3 GB RAM（推荐使用4 GB或更大）
- 磁盘空间：安装需要约 2 GB 空闲磁盘空间
- 显卡：1,024 MB GDDR RAM 或更大Microsoft® Direct3D® 11 显卡或更高版本
- 指针设备：三键鼠标

电气要求

3D45 额定输入：100-240V, 47-60Hz, 0.85-2.3Amps

操作环境

室内温度：16-29°C (60 - 85°F)
工作场所保持水平
工作环境保持干燥

快速启动指南	给出如何开箱3D45 并开始打印的步骤说明。	《快速启动指南》与打印机一起放在包装箱内。还可以在www.dremel-pt.com.cn 上找到。
Dremel 3D网站	提供最新的 3D45 软件、产品信息、客户支持、3D 模型及工程下载。	www.dremel-pt.com.cn
Dremel 3D 客户支持	联系 Dremel,获取产品支持、维护及服务。	www.dremel-pt.com.cn
文件切片软件	允许您上传、编辑、生成 3D 文件。	从 www.dremel-pt.com.cn 或 Dremel 3D45 随附的 USB闪存驱动器进行安装。

术语表

术语 定义
打印平台 Dremel 3D45用于打印模型的平面。打印平台由带有塑料支撑的钢化玻璃板构成。
打印平台固定夹	位于打印平台底座前部的夹子,用于确保打印平台稳固。
打印体积 模型完成打印后占用的三维(3D)空间。Dremel 3D45规定了最大打印体积,这意味着除非缩小尺寸或拆分为若干子模型,否则不能打印更大体积的模型。
前门 Dremel 3D45在前面板位置有扇前门。这方便您对打印平台、喷头、打印线材及模型进行操作。前门采用透明材料制成,便于您在保持打印环境稳定的情况下监控模型打印进度。
ECO-ABS 天然热塑性塑料,可为用户提供耐用的抗冲击部件。
以太网端口 允许电子设备通信的本地有线网络技术。
喷头 使用齿轮拉拽穿过喷头入口,加热打印线材至成型温度,并将加热后的打印线材推出喷头打印线材的装置。
喷头风扇 风扇用于冷却喷头和齿轮电机的外部装置。
喷头风扇隔板 引导气流从喷头风扇吹向打印平台的塑料件,以便冷却当前打印模型。
喷头入口 位于喷头顶部的开口,打印线材插入其中用于打印模型。
喷头调节杆 调节杆位于喷头一侧,用于调松喷头齿轮电机的手柄。
喷嘴 位于喷头底部的喷嘴,加热后的打印线材从中挤出用于打印模型。
打印线材 塑料材质的线状绳股。
打印线材导引管 引导打印线材从线盘支撑接到打印机喷头的塑料管道,可预防任何不利因素。
打印线材耗尽传感器 喷头入口中的传感器,在打印期间,如果打印线材耗尽,打印机就会暂停。
打印线盘 圆柱形物件,打印线材绳股缠绕其上,用于存储和连续打印。
.g,gcode,g3drem 与Dremel 3D45兼容的可打印文件格式。
胶棒 用于打印平台的无毒无酸胶棒,有助于打印粘附。
调平旋钮 旋钮位于打印平台底座下方,便于用户每次打印前轻松调平打印平台。
调平传感器 检测打印平台高度的传感器,辅助正确调平。
顶盖 Dremel 3D45在顶部配有旋转式顶盖。这方便您在必要时更好地操作打印平台、喷头、打印线材及模型。
尖嘴钳 用于夹持小物件和夹取多余物质(可能很烫,无法直接接触)的常用工具。
尼龙 合成聚合物,可提供强健、柔韧的打印性能,耐磨性好。
OBJ 文件 广泛应用于3D模型软件中的一种常用数字文件格式。该文件由第三方3D软件创建,或从dremel-pt.com.cn下载得到。
模型移除工具 使模型脱离打印平台的工具。

PLA 由可再生资源(如玉米淀粉)制成的生物塑料
PETG 一种热塑性线材,不仅兼备柔韧性、强度和耐久性(类似于尼龙),而且更易于打印(类似于PLA)。
线盘支撑	Dremel 3D45 打印区内位于打印平台左侧的塑料件,设计用于支撑打印线盘。
线盘旋盖	可拆卸式旋盖,可将打印线盘锁定至线盘支撑。
步进电机	用于驱动导轨和喷头齿轮组合的无刷直流电机。
.STL 文件	广泛应用于3D模型软件中的一种常用数字文件格式。该文件由第三方3D软件创建,或从dremel-pt.com.cn下载得到。
触摸屏	触摸激活式全彩显示屏。便于您监控Dremel 3D45及模型打印,同时还可直接对Dremel 3D45下达命令(无需使用计算机)。
USB闪存驱动器	广泛用于各种设备的便携式记忆卡。
WIFI允许电子设备通信的本地无线网络技术。
X轴导轨	喷头某侧的一组导轨,可使步进电机驱动喷头向打印区左边或右边移动。
Y轴导轨	打印区某侧的一组导轨,可使步进电机驱动喷头向打印区前面或后面移动。
Z轴导轨	打印区后部的一组导轨,可使步进电机驱动喷头向打印平台上方或下方移动。

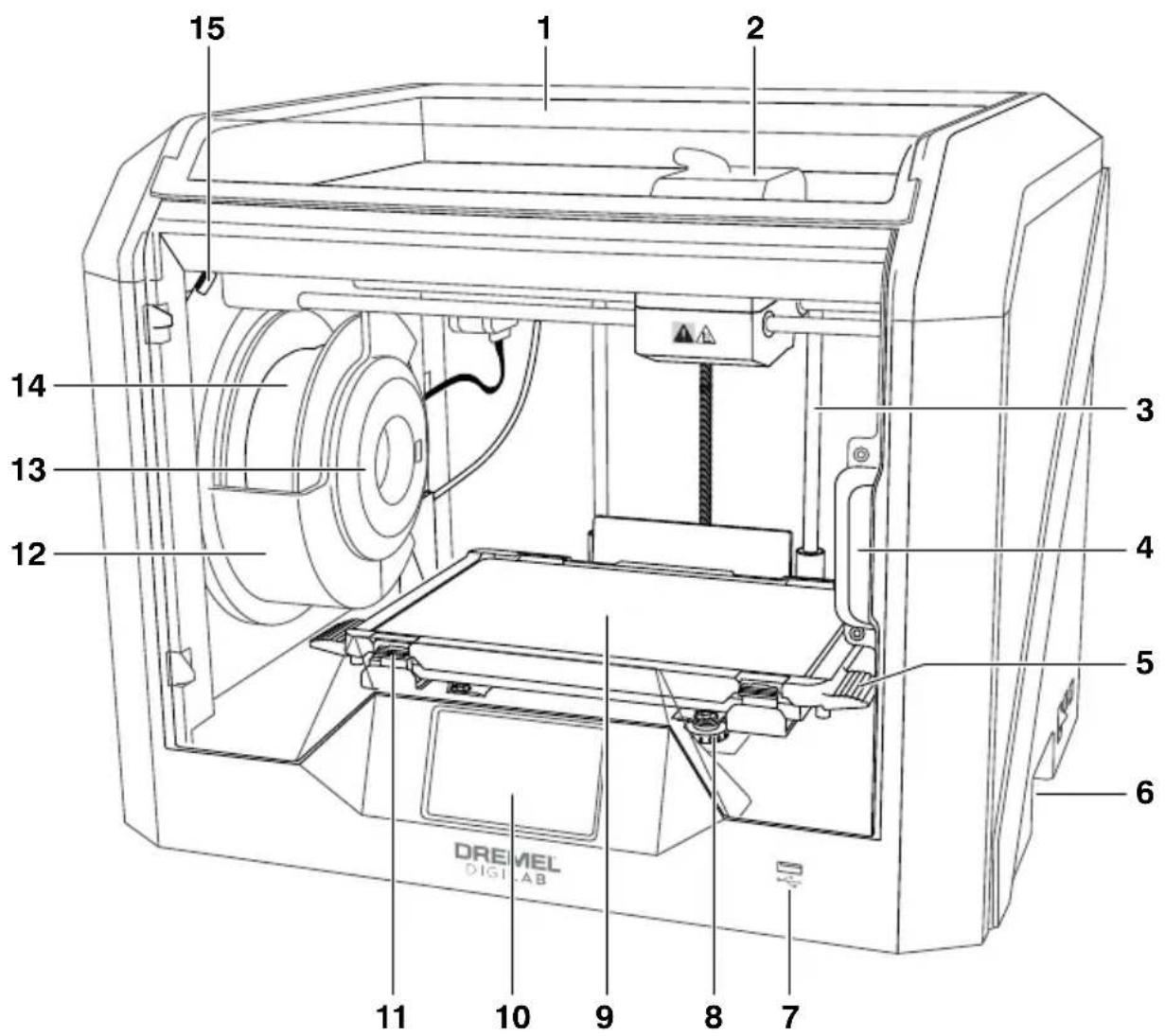

1. 顶盖
2. 喷头
3. Z轴导轨
4. 前门
5. 打印平台把手
6. 抓手
7. USB 端口 A
8. 调平旋钮
9. 打印平台
10. 触摸屏
11. 打印平台固定夹
12. 打印线盘支撑
13. RFID 读卡器
14. 打印线盘
15. 摄像头

16. Y 轴导轨

17. 步进电机

18. 打印线材导引管
19. 喷头调节杆
20. 打印线材导引夹
21. 喷头入口
22. 舱体风扇（带可更换滤网）
23. 喷头排线
24. X 轴导轨
25. 调平传感器
26. 喷头

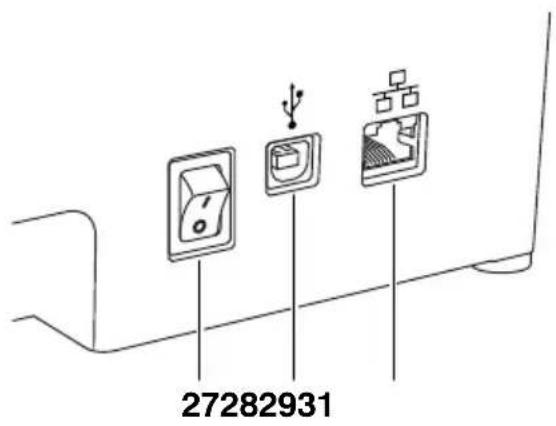

27. 电源开关
28. USB 端口 B
29. 以太网端口

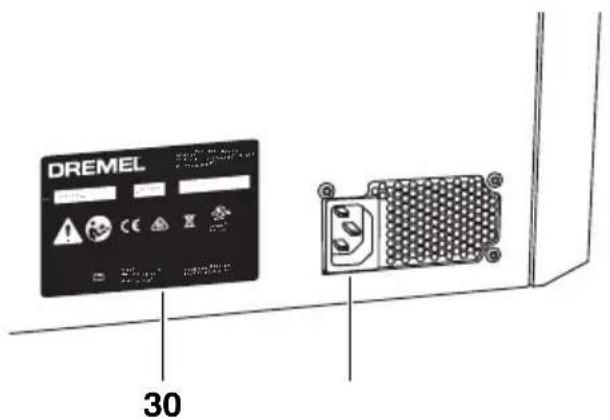

    30.铭牌
30. 电源输入

欢迎来到 Dremel Digilab 的世界。我们的使命是通过数字化制作过程为您出谋划策，分享最佳实践，助您梦想成真。3D 打印的过程涉及实验，需要坚持不懈。值得庆幸的是，Dremel 专家一直陪在您身边，可通过在线提示和支持，使您的工作更加轻松。Dremel 3D45 引入了新功能，包括网络连接和通过局域网连接进行远程 3D 打印。若要开始使用 3D45，请遵照触摸屏上的初始化安装程序。

全套装箱清单\*

*数量可能因具体装箱情况而异。 **请勿存放在潮湿或炎热环境中。

疏通工具

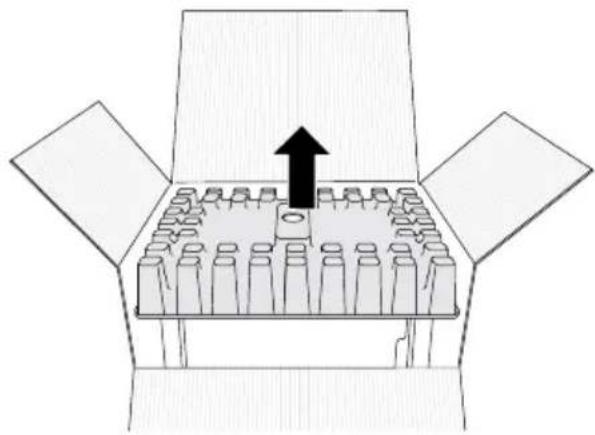

拆封

1. 将箱子放在桌子上，切断平台，打开箱子。
2. 移除顶部内衬。

1. 拿出 3D45，放到桌子上。
2. 揭开顶盖，移除顶部内衬。

提示：请保存包装材料，以便将来运输及存储使用。

通过随机软件和全彩触摸屏，可以很容易地使用 Dremel 3D45（无需使用计算机）。在打印模型之前，我们希望您熟悉触摸屏菜单体系及选项。

警告

使用 DREMEL 3D45 时，注意观察所有已知警告和安全说明。如果不这样做，则可能引发火灾，导致设备损坏、财产损失或人员受伤。

打印

轻击选择一个3D模型，开始打印。（若要详细了解打印指令，请参见第481页）

打印菜单

轻击“打印机（Printer）”，“USB闪存驱动器（USB Flash Drive）”，或“打印队列（Print Queue）”，选择您想要文件的目标。

模型菜单

点击选择所需模型，或使用箭头滚动页面查找您的模型。

文件详情

为当前打印参考喷头及平台温度设置。
打印（BUILD）-轻击开始打印。
删除（DELETE）-轻击从打印机内存或USB闪存驱动器中删除模型文件。
复制到打印机（COPY TO PRINTER）-轻击从USB闪存驱动器复制模型文件到打印机内存。

打印状态

停止（STOP）- 轻击取消当前打印过程。 暂停/运行（PAUSE/PLAY）- 轻击暂停或继续当前打印过程。暂停将允许您使用打印线材按钮。

打印队列通知

是（YES）-继续打印文件。

否 (NO) - 取消文件打印。

（若要详细了解打印线材载入/更换过程，请参见第475页）

调平 (LEVEL)

轻击开始打印平台调平过程。（若要详细了解打印平台调平过程，请参见第480页）

工具 (TOOLS)

轻击访问下列各项打印机功能及设置。

轻击进入“服务（Service）”菜单，查看客服联系信息。

网络 (NETWORK)

轻击进入“网络（Network）”菜单，连接或断开WiFi，设置代理。

连接 WIFI ( CONNECT WIFI ) - 轻击连接到 WiFi。

设置代理（SET PROXY）- 轻击设置手动代理。 静态 IP（SET STATIC IP）- 轻击设置静态 IP。

校准

轻击将喷头和打印平台移动到零点位置。

轻击显示选项，将喷头和打印平台沿 X、Y、Z 轴移动。

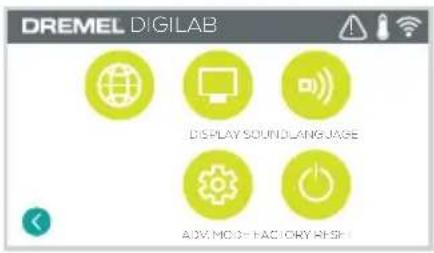

设置

语言（LANGUAGE）- 轻击选择更改菜单语言。 显示（DISPLAY）- 轻击自定义LED亮度或主菜单快捷键。

声音（SOUNDS）- 轻击打开/关闭 3D45 的声音。

高级模式（ADVANCED MODE）- 轻击手动优先 GCode 设置。

恢复出厂复位（FACTORY RESET）- 轻击删除存储在 3D45 上的所有信息，返回到出厂默认设置。

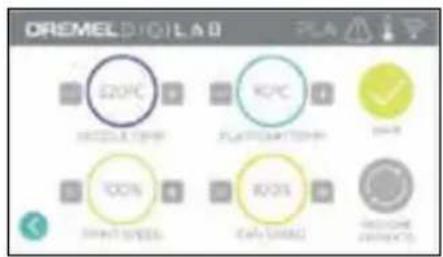

预热

轻击“喷头温度（Nozzle Temp）”自动开始预热喷头，以便打印或清除多余残渣。一旦达到最佳温度，轻击“平台温度（Platform Temp）”开始预热打印平台。

挤出（PURGE）- 一旦喷头预热完毕，轻击手动挤出线材。

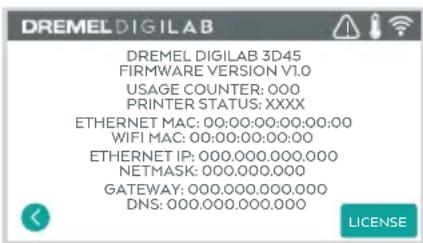

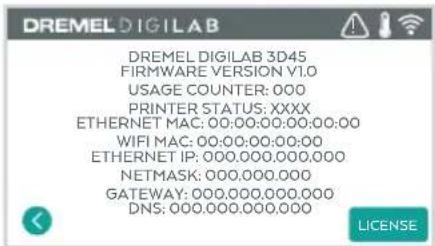

关于

轻击查看诸如固件版本、使用计数、打印机状态和MAC地址等3D45信息。

触摸屏图标

表示有错误，比如打印线材耗尽或前门未关闭。

表示以太网已连接。

表示 WiFi 信号强度；若已连接 WiFi，则该符号为白色。

表示喷头和打印平台目前温度低。

表示喷头和打印平台目前温度适中。

表示喷头和打印平台目前温度高。

初始设置

Dremel 3D45 首次开机时，将会提示进行网络初始设置。完成此步骤后，您可以通过局域网连接进行远程 3D 打印，接收固件更新通知，也可监控打印机状态。然后将带您亲身体验如何载入第一卷打印线材，以及如何正确调平打印平台。

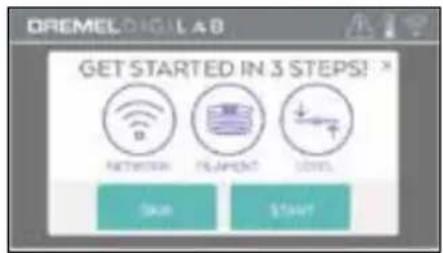

1. 为了完成初始设置，请在初始设置屏幕上出现提示时轻击“开始（Start）”。如果拒绝此项设置，您也可以稍后再设置网络。

1. 如果选择“开始（Start）”，3D45将会自动连接到以太网或搜索可用的无线网络。

1. 使用触摸屏，选择无线网络。使用箭头滚动可用的无线网络列表。轻击您的网络名称并接受。

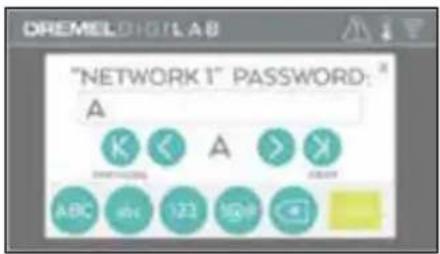

1. 输入无线网络密码，轻击“完成（Done）”。

使用 DREMEL DIGILAB 3D 切片软件通过局域网连接进行远程 3D 打印

Dremel DigiLab 3D 切片软件允许让您上传、编辑和构建 3D 文件，并连接至您的 3D45（需有无线或以太网连接）。您可以在软件中查看模型和工程，发送、暂停以及取消打印，监控打印状态，接收推送通知更新，以及更多其他事宜。您可从 www.dremel-pt.com.cn 或 Dremel 3D45 随附的 USB 闪存驱动器安装 Dremel Digilab 3D 切片软件。

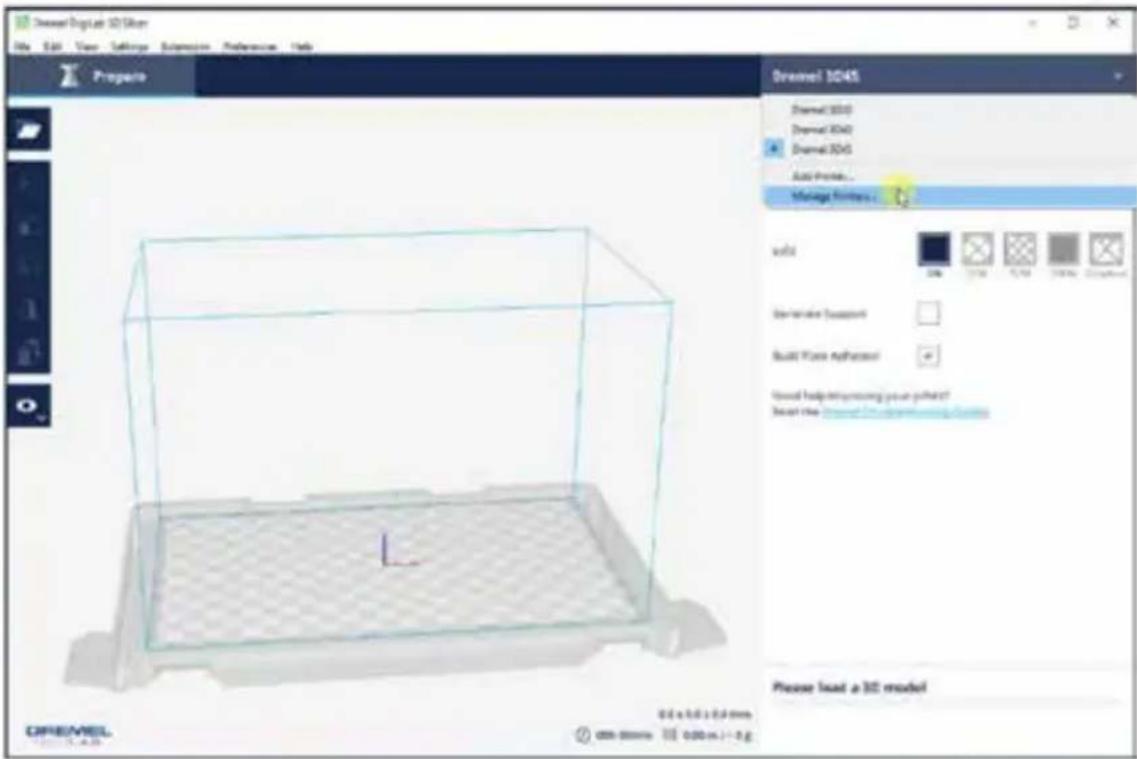

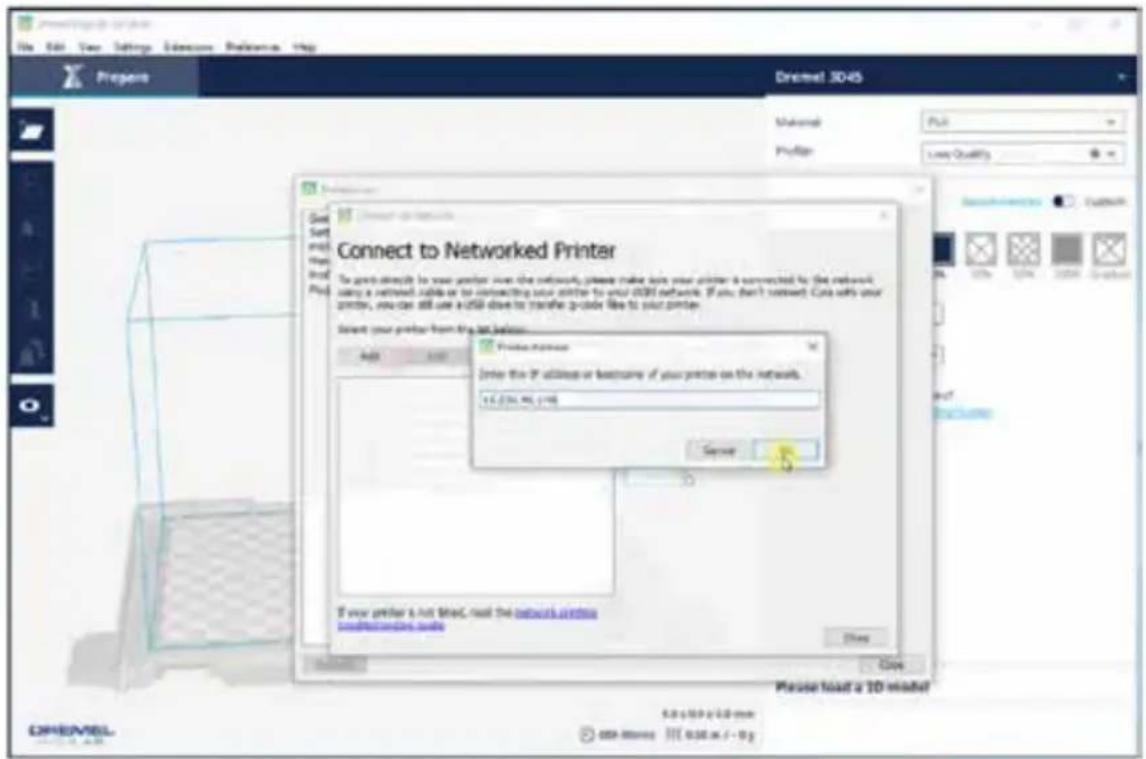

1. 打开 Dremel 切片软件，单击右上角的打印机名称，然后单击管理打印机 (Manage Printers)

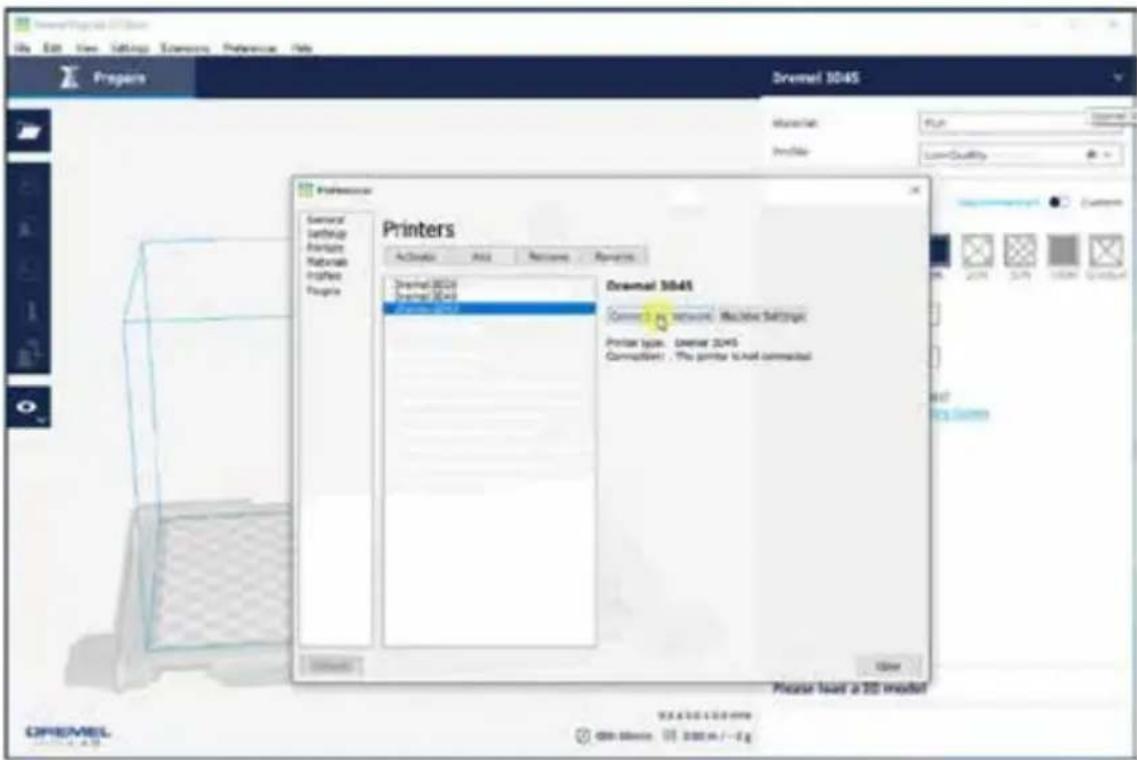

1. 选择您的 Dremel 3D45 并单击通过网络连接 (Connect via Network)

1. 单击添加，然后键入打印机的 IP 地址
2. 单击OK，然后单击连接（Connect）

1. 关闭设置窗口。现在您应该能看到打印屏幕按钮上出现绿色方格，表示您已成功连接。

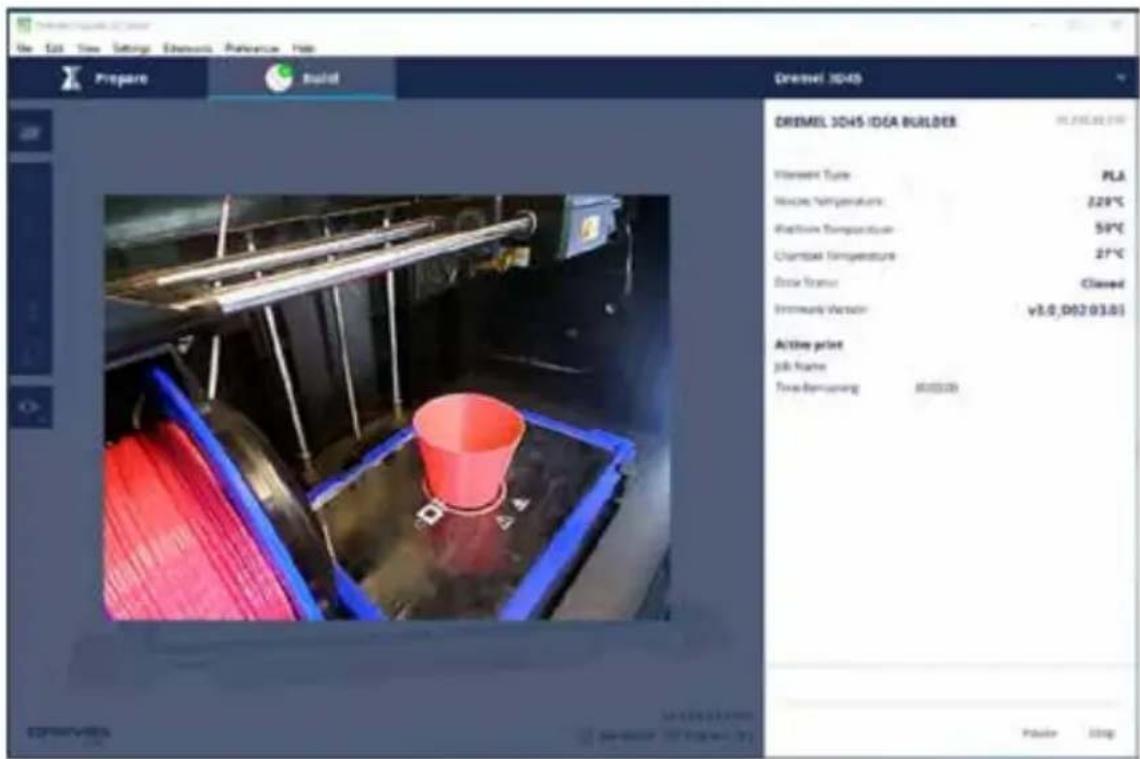

2. 单击打印（Build）按钮，显示您打印机的实时摄像画面。
3. 您可使用此屏幕上的暂停和停止按钮管理您的打印。

准备打印

警告

使用 DREMEL 3D45 时，注意观察所有已知警告和安全说明。如果不这

样做，则可能引发火灾，导致设备损坏、财产损失或人员受伤。

警告

DREMEL 3D45 操作期间，请勿触摸喷头或发烫的打印平台，直至其冷却

到至少 60^ C ( 140^ F) 方可。在操作期间或操作之后，只要喷头及打印平台尚未冷却，接触喷头或打印平台就可能导致人员受伤。

警告

只能使用 DREMEL 打印线材。使用未经 Dremel 授权的打印线材可能导

致设备损坏、财产损失或人员受伤。

警告

调节喷头设置时，请勿超出正在使用的打印线材类型的最高额定温度。如

果加热打印线材超出推荐的温度范围，则可能排放造成人员受伤的物质。

当心

请勿拔出打印线材。这样做可能损坏喷头。

载入/更换打印线材

1. 轻击触摸屏上的“打印线材（Filament）”按钮，开始线材载入/更换过程。喷头将会移至打印区右前角，喷头将开始加热。

1. 喷头停止运转后，打开 3D45 顶盖，以便更好地装配喷头。
2. 如果是装入已有打印线材，请在喷头入口附近切断已有线材，并轻击触摸屏上的箭头按钮。

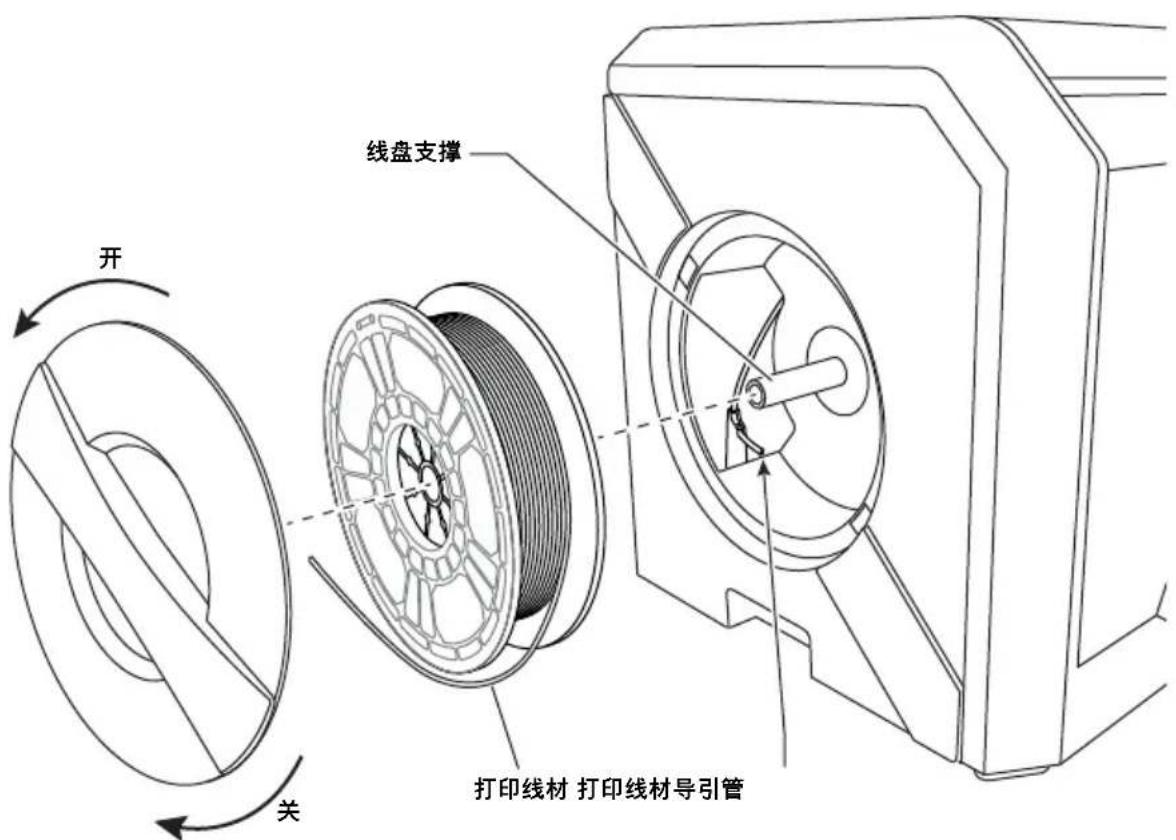

1. 沿逆时针方向旋转拆下线盘旋盖，移除已有线盘（如果有的话），如图1所示。

图1

导引管 打印线材 打印线材导引夹 喷头入口

1. 将新线材的线头牵至导引管，将线盘置于线盘支撑上，对齐锁舌并沿顺时针方向旋转，更换线盘旋盖，如图1所示。

把一卷 Dremel 打印线材置于线盘支撑中时，打印机会自动识别线材类型，调节打印机设置，优化正在使用的线材。（这将绕过您切片文件中载入的任何打印设置）。

注意：更换打印线材后，您可以选择进入高级打印机模式，手动更改打印设置。请检查所有设置（如果是手动输入），因为错误设置可能导致打印失败、财产损失、或人员受伤，参见第477页的“打印线材类型及设置”表或访问dremel-pt.com.cn查看最新表格。

注意：您还可以选择进入高级打印机模式，该模式允许您从已保存切片文件中提取打印设置。这将防止打印机更改其打印设置。请在打印前检查所有设置，因为错误设置可能导致打印失败、财产损失或人员受伤。

1. 如果是更换现有打印线材，3D45 将会自动清除已有线材。

2. 出现线材进料（Feed Filament）屏幕时，轻击触摸屏上的箭头，将线材从导引管牵至喷头入口，直到喷头能自行进料，如图2所示。

注意：完成打印线材更换之前，请确保喷头内的齿轮组合已完全抓牢线材。上述情况成立时，您将感受到猛拉一下，然后看到打印线材开始自动进料至喷头。

1. 打印线材将会拽入喷头，然后开始从高温喷头涌出。注意：Dremel 3D45 出厂前已通过打印模型测试。制作这些测试模型可能使用了与当前线材颜色不同的其他线材。因此，喷头中可能会残余少量线材。

2. 当喷头出现新的打印线材时，在触摸屏上轻击“完成（Done）”，完成线材载入过程，返回主菜单，校准喷头。仔细清除多余的打印线材，切勿接触高温喷头。必要时使用尖嘴钳仔细清除喷头的打印线材。

当心 清除残渣时请格外小心，以免损坏喷头。如果喷头损坏，DREMEL 3D45

将不能正常工作，此时需更换喷头。

1. 关闭 3D45 顶盖和前门。

打印线材类型及设置

线材类型 PLA ECO-ABS 尼龙 PETG
喷头温度范围	190 - 230 °C	190 - 230 °C	220 - 280 °C	230 - 260 °C
最佳喷头温度	220 °C	220 °C	255 °C	250 °C
打印平台温度范围	0 - 60 °C	0 - 70 °C	0 - 100 °C	0 - 80 °C
打印平台最佳温度	35 °C	45 °C	100 °C	70 °C
打印速度倍数	10 - 300%		10 - 300%	10 - 300%	0 - 100%
推荐的速度倍数	100%	100%	90%	100%
风扇送风范围	0 - 100%	0 - 100%	0 - 100%	0 - 100%
推荐冷却风扇设置	100%	100%	50%	100%

注意：请检查 dremel-pt.com.cn 网站了解最新的打印线材设置。

准备打印

准备打印平台

警告 DREMEL 3D45 操作期间，请勿触摸喷头或发烫的打印平台，直至其冷却到至少 60^ C ( 140^ F) 方可。在操作期间或操作之后，只要喷头及打印平台尚未冷却，接触喷头或打印平台就可能导致人员受伤。

警告 请勿摔落打印平台。钢化玻璃板可能断裂并造成人员受伤。

警告 请勿从塑料支撑上移除钢化玻璃板。 接触钢化玻璃板把手可能导致人员受伤。

每次打印之前，请确保打印平台使用随附胶棒来涂敷胶水。如果不使用胶水，可能导致模型打印质量低劣。

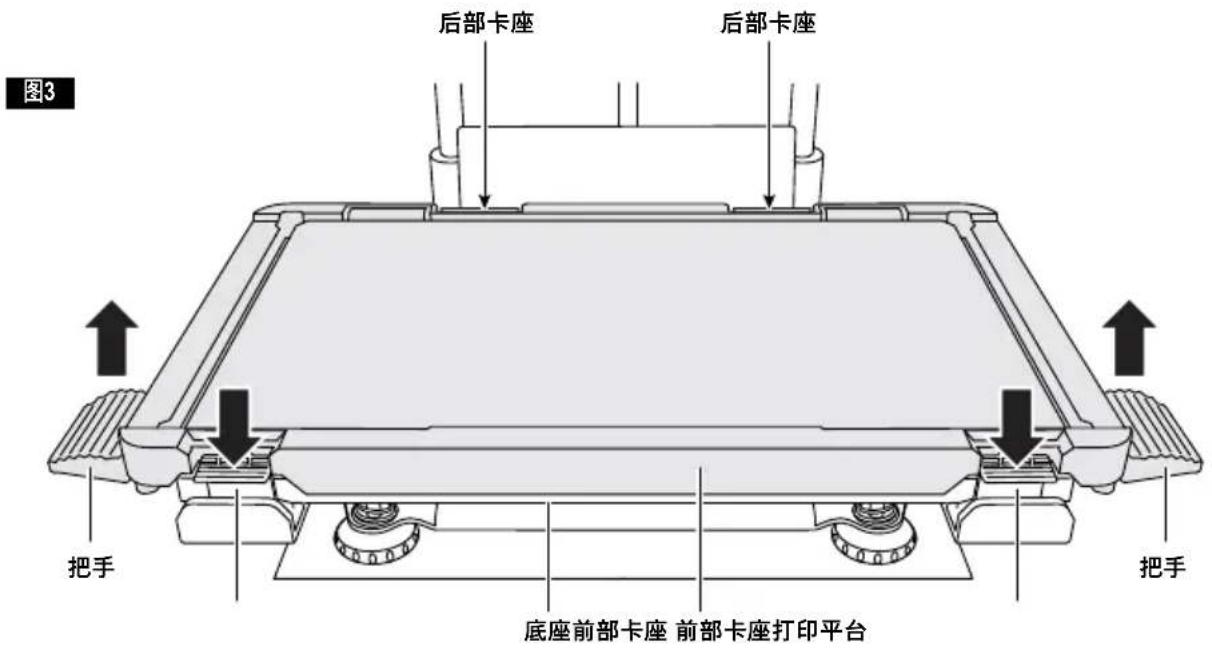

1. 先按下并松开位于打印平台前部的两个卡座，解锁打印平台，然后利用打印平台把手抬起打印平台，并从底座取出（如图3所示）。

2. 为实现最佳效果，使用随附胶棒给打印平台涂敷一层薄薄的胶水，如图4所示。若要了解详细信息，请查阅“胶水涂敷说明（Glue Application Instructions）”。

注意：若要清洁打印平台，请用温水冲洗平台，然后用毛巾擦干。

1. 安装打印平台时，先将平台后部插入到后部卡座上，然后按下平台前部，直至“喀嗒”一声卡紧到位。

胶水涂敷说明

每次打印之前，应确保 3D45 打印平台涂敷 Dremel 规定胶水，这非常重要。打印期间，保持适当的胶层有助于部件粘附到打印平台上，以防止弯曲和卷曲，特别是大型模型打印的情况。

您应该每隔 1-3 次打印就涂敷一层胶水。涂敷胶水时，请确保覆盖部件将要打印位置的整个区域。移除平台或涂敷胶水之前，请确保打印平台冷却。

每次涂敷胶水时，请确保覆盖两层交叠的切片。您可以先沿着打印区域四周涂敷胶水(1)，然后呈“之”字形上下交叠覆盖整个区域(2)。等待10秒后，从左到右呈“之”字形再涂敷一层(3)。这可以确保整个打印区域涂层均匀。

调平或开始打印之前，先待胶水干燥。预热打印平台有助于加速这一过程。

每隔 7-10 次胶水涂敷，或者如果胶水层变得参差不齐时，您就应该完全清洁打印平台。您可以采取以下两种方式中的一种：

选项 1：从打印机上移除打印平台。在温水中浸泡几秒钟，用水打湿平台。请确保勿使打印平台前部的警告标签打湿。然后，您应能很容易地刮去或擦掉胶水。将其放回3D45之前，请确保打印平台已完全干燥。

选项 2：从打印机上移除打印平台。使用刮刀从打印平台整个表面刮去胶水。您可以先从左到右然后从上到下，以确保所有胶水都被刮除。刮除胶水前，请确保打印平台已从打印机上拆下，这是因为胶粘粉末可能吸入过滤器并造成堵塞。

在刮干净的打印平台上全面涂敷两层胶水，期间应使第一层干燥。

一旦第二层已干燥，应在下一次打印开始之前重新调平平台。

DREMEL 3D45 操作期间，请勿触摸喷头或发烫的打印平台，直至其冷却

到至少 60^ C ( 140^ F) 方可。在操作期间或操作之后，只要喷头及打印平台尚未冷却，接触喷头或打印平台就可能导致人员受伤。

每当重新安装打印平台时，都应调平打印平台，以确保打印平台与喷头间隔均匀，这非常重要。未调平打印平台可能导致模型无法正常打印。

1. 在 3D45 触摸屏上轻击“调平（Level）”。

1. 喷头和打印平台将移动到位，以便调平打印平台。3D45首先将在打印平台后部中央检查调平情况。打印平台下方有两个旋钮，用于调高/调低打印平台的左侧和右侧。喷头配有传感器，可以检测平台是否水平，无需额外的工具。
2. 触摸屏将会显示打印平台是否过高或过低。如果打印平台过高，则向右旋转调节适当的旋钮，直到听到“哗”的一声，触摸屏指示准备验证平台是否水平。

1. 如果打印平台过低，则向左旋转调节旋钮，直到听到“哗”的一声，触摸屏指示准备验证平台是否水平。

1. 轻击“验证（Verify）”检查平台是否水平。如需进一步调节，触摸屏将会指示方向；如果调平正确无误，喷头将移动到下一点，然后可以重复调平过程。

1. 对第二处位置重复步骤 3-5，当平台完全水平时，喷头将自动移动到校准位置，完成调平过程。

连接 USB 线缆

1. 确保 3D45 电源开关拨至关闭位置。

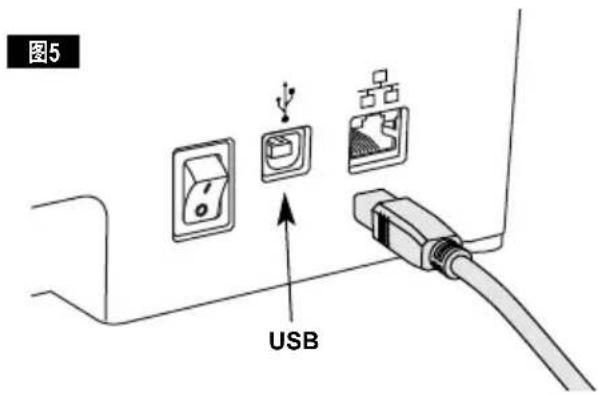

2. 将随附 USB 线缆连接到 3D45 和计算机，如图 5 所示。
3. 打开软件。
4. 使用电源开关打开 Dremel 3D45，将计算机同步到 Dremel 3D45。

连接以太网

1. 确保 3D45 电源开关拨至关闭位置。

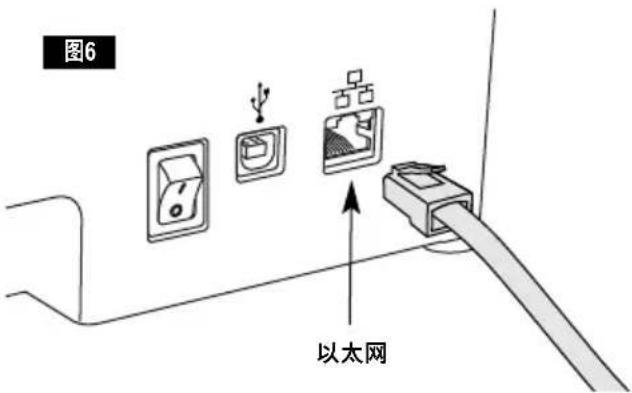

2. 将以太网线缆插入 3D45，如图 6 所示。
3. 使用电源开关打开 Dremel 3D45。设备应自动检测到以太网连接。轻击“接受（Accept）”确认连接。

打印

警告

使用 DREMEL 3D45 时，注意观察所有已知警告和安全说明。如果不这

样做，则可能引发火灾，导致设备损坏、财产损失或人员受伤。

警告

操作期间请勿触及 DREMEL 3D45 内部。操作期间接触 Dremel 3D45

活动部件可能导致打印质量低劣、设备损坏或人员受伤。

注意：Dremel 3D45 出厂前将打印测试模型。制作这些测试模型可能使用了与当前线材颜色不同的其他线材。因此，喷头中可能会残余少量线材。最开始打印的首个模型可能有些会是残余线材的颜色，直到耗尽转变为您当前使用线材的颜色。

在 3D45 上打印时，您可以选择以下选项：

1) 打印机内存
2) USB 闪存驱动器
3) 计算机

打印之前

1. 确保已载入足够数量的打印线材（参见第475页）。打印期间，如果3D45线材耗尽，将会暂停，直到添加更多线材。
2. 确保胶水已涂敷，平台调平，模型干净。
3. 确保根据所使用的打印线材类型，设置喷头和打印平台温度，详情请参见第 477 页。

从打印机内存实施打印

1. 在主菜单上轻击“打印（Build）”。

1. 在“打印（Build）”菜单上轻击打印机图标。

1. 轻击您想要打印的模型文件。

(使用箭头滚动页面)

1. 在模型详情页面中轻击“打印（Build）”开始打印。

1. 3D45 将首先对齐喷头和打印平台至其零点位置，然后调平传感器会轻触打印平台完成对齐。喷头和打印平台将开始加热，这可能需要花费几分钟。一旦达到适当温度，就将开始打印模型。
2. 一旦模型打印完毕，3D45 将自动对齐喷头和打印平台至其校准位置，冷却喷头和打印平台。
3. 然后等待，直到触摸屏指示喷头和打印平台已“冷却”，可以移除模型。若要了解模型移除说明，请参阅“从打印平台移除模型（Removing Object from Build Platform）”一节。

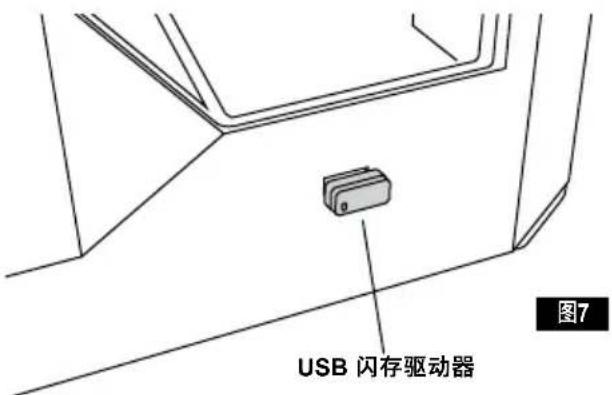

从 USB 闪存驱动器实施打印

1. 在主菜单上轻击“打印（Build）”。

1. 轻击 USB 图标访问 USB 闪存驱动器的内容。

1. 遵照“从打印机内存实施打印”步骤 3-7，从 USB 闪存驱动器实施打印。

从计算机实施打印

Dremel 3D45 兼容 Dremel Digilab 3D 切片软件和 Simplified 3D。请遵照此软件随附说明，从计算机完成打印。

在 3D45 上取消打印

若要在预热或打印期间取消模型，请在触摸屏上轻击“停止（Stop）”。如果您确认“是（Yes）”，喷头和打印平台将会移动到其校准位置。

从打印平台上移除模型

警告

DREMEL 3D45 操作期间，请勿触摸喷头或发烫的打印平台，直至其冷却

到至少 60^ C（140°F）方可。在操作期间或操作之后，只要喷头及打印平台尚未冷却，接触喷头或打印平台就可能导致人员受伤。

警告

使用个人防护装备。请使用诸如耐高温手套和安全防护眼镜等防护装备，

以免人员受伤。

警告

使用手动工具从打印平台上移除模型时，请注意您的身体位置。从打印平

台上移除模型时，突发性工具打滑和身体位置不当可能导致人员受伤。

警告

请勿摔落打印平台。钢化玻璃板可能断裂并造成人员受伤。

警告

移除模型时请勿扭曲或弯曲打印平台。钢化玻璃板可能脱离塑料支撑，

导致人员受伤。

当心

移除模型时，请勿刮花打印平台。打印平台中的划痕将会导致模型创建错

误。

1. 待喷头冷却后，再取出模型。
2. 从打印区域取出打印平台，保持模型仍然粘附在平台上。
3. 从打印平台上剥离模型。如有需要，小心使用模型移除工具从打印平台上移除模型（如图8所示）。

去除支撑（如有必要）

使用尖嘴钳取出模型内部或难以够到的支撑。

使用摄像头

3D45 配有摄像头，只要打印机连接到网络，就可用于远程监控打印。有两种方法接入摄像头：通过 Dremel Digilab 3D 切片软件（见第473页）或直接通过网页浏览器。

直接通过网页浏览器

1. 请确保您想要查看的摄像头所在设备已连接到与3D打印机相同的网络上。这可能是通过Wi-Fi或通过以太网连接到网络。
2. 在 3D45 主菜单上轻击“工具 (Tools)”

1. 在工具菜单中轻击“关于（About）”

1. 找到打印机 IP 地址。如果打印机通过以太网连接到网络，那就是“以太网 IP（Ethernet IP）”后面的地址。如果是通过 Wi-Fi 连接，那就是“WiFi IP”后面的地址。这将是一组由三个或四个数字组成的序列，数字之间使用圆点隔开。

1. 打开设备上的任何网页浏览器，查看相应的摄像头。
2. 在地址栏中，输入字符串：

http://IPADDRESS:10123/stream_simple.html 比如： http://000.000.000.000:10123/stream_simple.html

1. 按下回车键，您将看到带有摄像视图的屏幕，如下所示。

1. 始终使用随附胶棒。
2. 确保每次打印前打印平台都是水平的。
3. 为使打印线材正确粘附到打印平台上，请用温水定期清洗打印平台上的胶水，擦干打印平台，再涂敷一层新的胶水并重新调平。
4. 确保线盘安装正确无误，并可自由旋转。
5. 首次使用 Dremel 3D45 时或更换打印线材之后，应使 Dremel 3D45 挤出线材，直到挤出物质与装入线材颜色一致。
6. 您应该能看到 Dremel 3D45 开始打印模型，这非常重要。在开始阶段，模型打印过程中很有可能会遇到阻碍。但好在此时也是取下模型、清理打印平台并重新开始打印模型的最佳时机。打印过程期间，请待在 Dremel 3D45 附近。
7. 千万要保存 Dremel 3D45 的包装，以便日后再打包和运输。
8. 确保将打印线盘存放在干燥温和的环境中。建议使用之前勿将打印线盘从密封包装中取出。
9. 小心使用模型移除工具，以免损坏打印平台或模型。
10. 无论何时，最好将模型置于打印平台的中心位置。模型使用最佳方向是至关重要的。确保模型位于打印平台上，且使用最佳方向进行打印。
11. 对于陡峭的凸出部分（小于 45 度角），建议使用支撑打印。
12. 移除模型之前，请始终先移除打印平台。

疏通喷头堵塞

使用通针清理喷头，疏通逐渐累积起来的打印线材，如图9所示。

1. 在屏幕上点击打印线材更换按钮，等待喷头加热升温。开始清除打印线材时，将通针插入喷头入口（顶部）。
2. 将堵塞的残渣推下去，并从喷头挤出。您应该将通针一直推到底部，确保所有线材都清除干净。推动时，无需使用太大的力，因为这样有可能损坏喷头。

如果 3D45 已连接到 WiFi，那么每次开机时，都应检查固件是否需要更新。您还可以直接从触摸屏更新固件。更新固件操作如下：

1. 轻击“工具（Tools）”，然后点击“更新（Updates）”。

1. 3D45 将检查是否已安装最新的固件，并询问您是否想要更新（如果需要的话）。
2. 选择“接受（Accept）”下载并安装最新固件。

1. 3D45 启动并返回到主屏幕（Home Screen）时，固件更新完成。

手动更新固件

如果3D45未连接到网络，您可以直接从USB闪存驱动器更新固件。

1. 在网页浏览器上访问 www.dremel-pt.com.cn，下载最新的 3D45 固件文件。
2. 将 3D45 固件文件添加至已清空、FAT32 格式化的 USB 闪存驱动器内。
3. 使用 ON/OFF 开关关闭 3D45。
4. 将 USB 闪存驱动器插入 USB 端口 A。
5. 打开 3D45，机器应自动检测并安装新固件。
6. 关闭 3D45，移除 USB 闪存驱动器，再次开机，完成更新。

清洁外壳

使用无绒布清洁 3D45 外壳。将外表面上任何可见打印线材都清理干净。

为了避免损坏 Dremel 3D45，请勿在 3D45 上使用水、化学品或其他清洁剂。

清洁喷头

当心

清除残渣时请格外小心，以免损坏喷头。如果喷头损坏，DREMEL 3D45

将不能正常工作，此时需更换喷头。

警告

DREMEL 3D45 操作期间，请勿触摸喷头或发烫的打印平台，直至其冷却

到至少 60^ （140°F）方可。在操作期间或操作之后，只要喷头及打印平台尚未冷却，接触喷头或打印平台就可能导致人员受伤。

使用小尖嘴钳，从喷头拉出任何塑料打印线材。如果残渣堵死了，则可能需要加热喷头。

清洁触摸屏

使用柔软无绒布擦拭触摸屏。请勿在触摸屏上喷洒清洁剂。

问题 原因 改正措施
打印线材不能正确挤出或粘附至打印平台。	其原因可能是打印平台未调平,与喷头间距不一致。	调平打印平台将会对齐喷头,确保模型质量更佳。取下模型,清理干净打印平台,调平打印平台,重新开始打印模型。
模型开始打印之前,Dremel 3D45无响应。	Dremel 3D45 可能接收到相互矛盾的命令。	关闭电源开关,等待30秒,然后打开电源开关。
清洁期间,支撑物不会断开脱离,导致成品模型质量下降。	部件方位未优化。 在切片软件中重新调整3D文件的方位,最小化支撑物,或将支撑物置于非关键的表面。
打印结束时就像意大利面一样搅和在一块。	模型某层未能正确粘附,保存模型时采用了接触打印平台的最小表面积,或模型打印时未选择支撑,悬浮于打印平台上方。	使用切片软件中的预览功能,查看首层高度和位置。必要时使用支撑进行打印。
	Z-Gap偏移量可能无法校正,喷头与打印平台的间距不恰当。	联系客服,询问如何校准Z-Gap偏移量。
部件只打印了一半。 打印线材耗尽。	打印期间打印线材堵塞。	更换打印线材,继续打印。参见下面的“打印线材无法挤出”。
打印线材无法挤出。 喷头堵塞。 联系客服。
喷头无法回归原位。 联系客服。
在陡峭的凸出部分,塑料层细长稀疏或有磨损。	模型凸出太远或太陡(小于45度角)。	使用支撑打印。
3D45无法找到Wi-Fi网络。 打印机离无线路由器太远。 移动3D45到靠近路由器的位置。使用以太网连接到网络。
3D45无法连接到网络。 打印机离无线路由器太远。 移动3D45到靠近路由器的位置。
通过网络发送时打印无法开始。 打印线材耗尽。 载入更多打印线材,继续打印。

固件更新

Dremel 建议只要 Dremel 一提供更新，就进行固件更新。

Dremel 将在 Dremel 3D45 整个产品生命周期内提供固件更新，改善性能，添加更多功能。Dremel 3D45 更新有以下两条渠道：(1) 从 dremel-pt.com.cn 下载更新，使用 USB 存储驱动器安装。(2) 将 Dremel 3D45 连接到互联网，从 Dremel 3D45 触摸屏进行更新。

本 Dremel 产品中使用的开源软件

本产品含有权利持有人授权的软件组件，授权范围包括任何版本的 GNU GPL（General Public License，通用公共许可证）、GNU LGPL（Lesser General Public License，宽通用公共许可证）或要求源代码可用的任何其他开源软件许可证。您可以通过发送书面申请，接收到对应源代码机器可读的完整副本：

Dremel

Attn（收件人）: Open Source Software Officer（开源软件办公室负责人）

P.O Box 081126

Racine, WI USA 53408-1126

申请应包括以下内容：(i) Dremel 产品的名称、(ii) 序列号（如果适用）、(iii) 软件版本（如果适用）、(iv) 您的姓名、(v) 您的公司名称（如果适用）、以及(vi) 您的回邮和电子邮件地址（如果可用）。

我们可能会向您象征性地收取一些费用，用于支付物理媒体和发行成本。

(i) 从您接收到产品（包含作为您申请主题的软件）之日起三(3)年内，或是(ii)代码由GPL版本3授权的情况，只要Dremel为该产品提供零备件或客户支持，您都可以发送申请。

关于进一步使用开源软件的免责声明：

对于本设备中包含的开源软件程序，如果这些程序的使用方式并非 DREMEL 预期的执行方式，那么 DREMEL 概不负责。下列许可证定义了责任担保（如果有的话）来自开源软件作者或许可方。我们特此声明，对于改动任何开源软件程序或产品配置导致的缺陷，DREMEL 概不负责。如果开源软件侵犯了第三方知识产权，您无权向 DREMEL 索赔。技术支持（如果有的话）将只会提供给未更改的软件。

本 DREMEL 产品质保遵循法定/国家具体规范；正常磨损、过载或操作不当造成的损失均不在质保范围之内。

如果产品不符合该质保说明书，请采取以下措施：

1. 请勿将产品退回购买地。
2. 请通过 www.dremel-pt.com.cn 联系客服，了解更多用法说明。

处置

本机器、配件与包装应归类为环保可回收物品。

仅限 EC 认证国家

请勿将电动工具与家用垃圾一起处理！

根据有关“报废电子电气设备指令（Waste

洲准则 2012/19/EC 及其在国家法律层面的

实施，不再有用的电动工具必须以环保方式单独回收和处置。

联系 DREMEL

若要了解有关 Dremel 产品系列、支持与热线的更多信息，请访问 www.dremel-pt.com.cn。

博世电动工具(中国)有限公司

中国浙江省杭州市滨江区滨康路567号 邮政编

码：310052
