BRUKSANVISNING DigiLab 3D40 Flex DREMEL

NO Oversettelse av originalinstruksjonene 278

Generelle sikkerhedsadvarsler....218

Indholdsfortegnelse 219

Anvendte symboler....220

FCC overholdelse 220

Information om intellektuel ejendomsret .....220

Gør klar til at bygge....234

Vedligeholdelse og service....245

Open Source Software 246

Virker KUN med Dremel 1,75 mm filament

FILAMENTOPBEVARING

Tip: Gem emballagen til fremtidig transport og opbevaring.

BER∅RINGSF∅LSOM SKÆRM

Angiver, at Ethernet er tilsluttet.

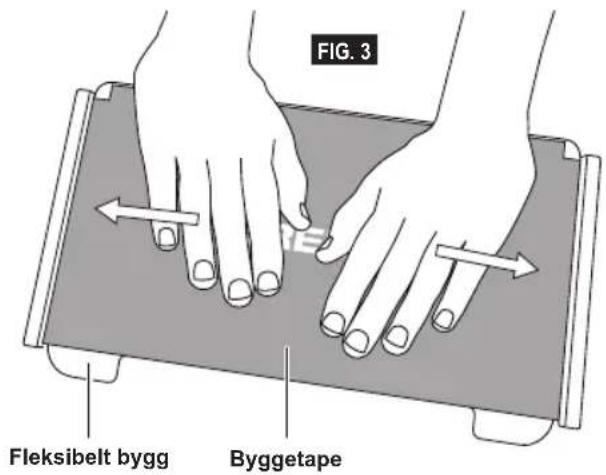

FIG. 3 Fleksibel bygning Byggetape

1. Sørg for at strømafbryderen på 3D40 FLEX er i positionen off.
2. Tilslut det medfølgende USB-kabel til 3D40 FLEX og computeren, figur 6.
3. Åbn softwaren.
4. Tænd Dremel 3D40 FLEX med afbryderknappen for til at synkronisere din computer med Dremel 3D40 FLEX.

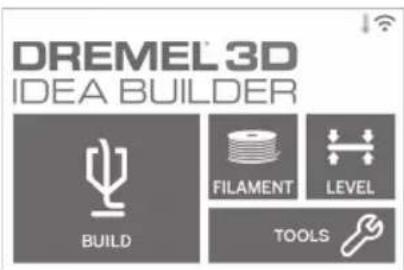

TILSLUTNING AF ETHERNET

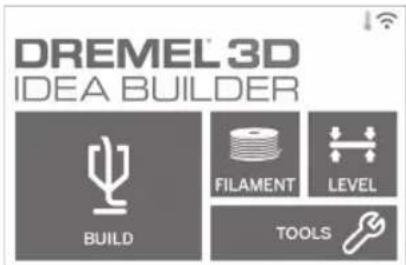

1. Tryk på "Byg" ["Build"] i hovedmenuen.

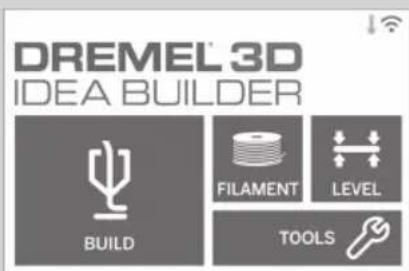

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

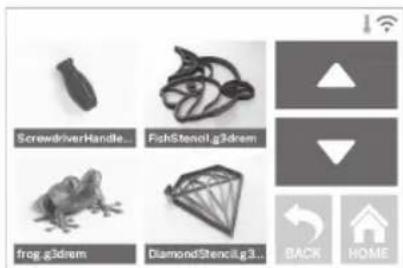

1. På siden om modeldetaljer trykkes der på "Byg" ["Build"] for at påbegynde byggeprocessen.

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

1. Tryk på "Byg" ["Build"] i hovedmenuen.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. Følg trin 3-7 fra bygning fra printerlager for at fuldføre bygning fra USB-flashdrev.

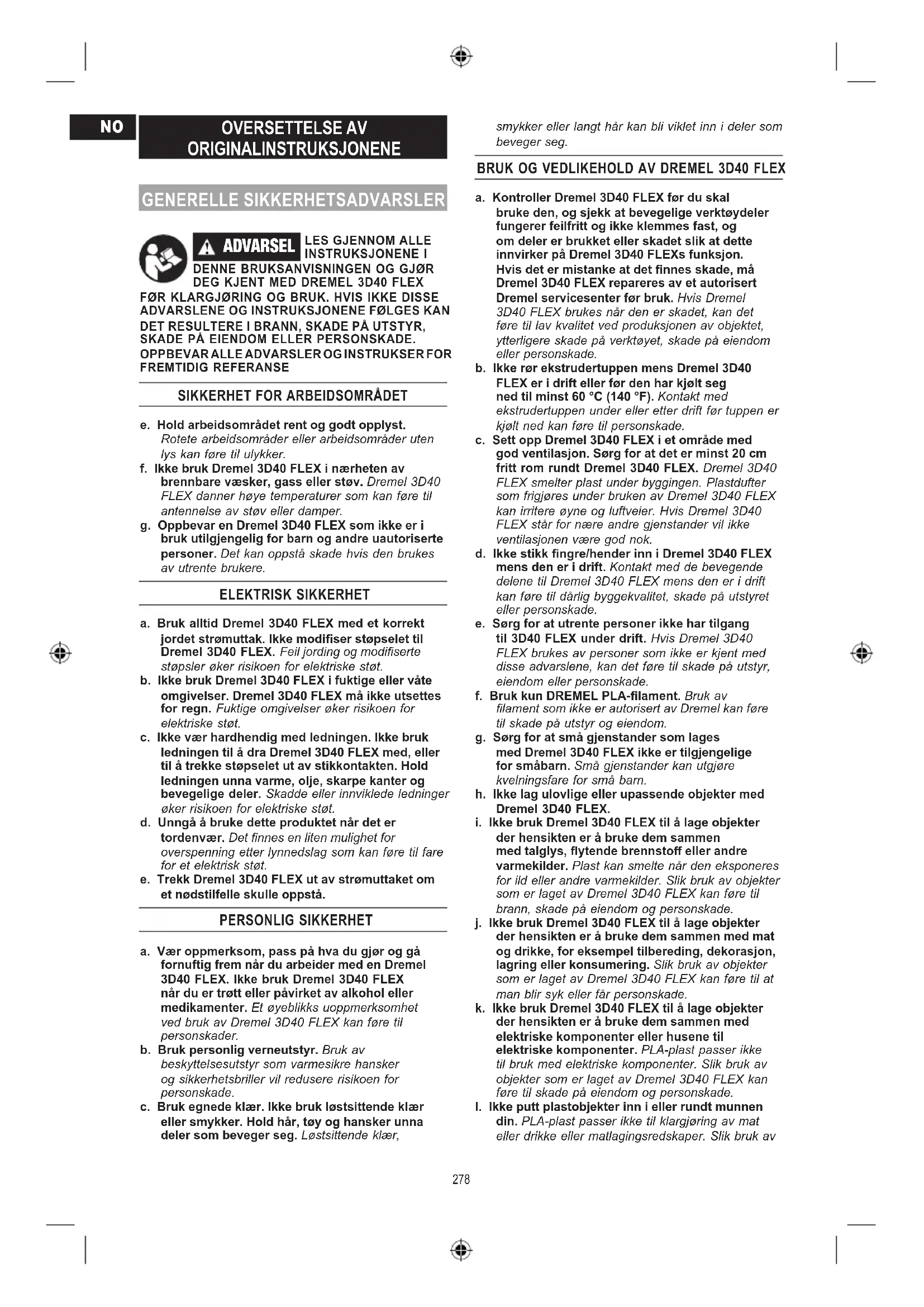

e. Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
f. Ikke bruk Dremel 3D40 FLEX i nærheten av brennbare væsker, gass eller støv. Dremel 3D40 FLEX danner høye temperaturer som kan føre til antennelse av støv eller damper.
g. Oppbevar en Dremel 3D40 FLEX som ikke er i bruk utilgjengelig for barn og andre uautoriserte personer. Det kan oppstå skade hvis den brukes av utrente brukere.

ELEKTRISK SIKKERHET

a. Bruk alltid Dremel 3D40 FLEX med et korrekt jordet strømuttak. Ikke modifiser støpselet til Dremel 3D40 FLEX. Feil jording og modifiserte støpsler øker risikoen for elektriske støt.
b. Ikke bruk Dremel 3D40 FLEX i fuktige eller våte omgivelser. Dremel 3D40 FLEX må ikke utsettes for regn. Fuktige omgivelser øker risikoen for elektriske støt.
c. Ikke vær hardhendig med ledningen. Ikke bruk ledningen til å dra Dremel 3D40 FLEX med, eller til å trekke støpselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller innviklede ledningen øker risikoen for elektriske støt.
d. Unngå å bruke dette produktet når det er tordenvær. Det finnes en liten mulighet for overspenning etter lynnedslag som kan føre til fare for et elektrisk støt.
e. Trekk Dremel 3D40 FLEX ut av strømuttaket om et nødstilfelle skulle oppstå.

PERSONLIG SIKKERHET

a. Vær oppmerksom, pass på hva du gjør og gå fornuftig frem når du arbeider med en Dremel 3D40 FLEX. Ikke bruk Dremel 3D40 FLEX når du er trøtt eller påvirket av alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av Dremel 3D40 FLEX kan føre til personskader.
b. Bruk personlig verneutstyr. Bruk av beskyttelsesutstyr som varmesikre hansker og sikkerhetsbriller vil redusere risikoen for personskade.
c. Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende klær,

smykker eller langt här kan bli viklet inn i deler som beveger seg.

a. Kontroller Dremel 3D40 FLEX før du skal bruke den, og sjekk at bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet slik at dette innvirker på Dremel 3D40 FLEXs funksjon. Hvis det er mistanke at det finnes skade, må Dremel 3D40 FLEX repareres av et autorisert Dremel servicesenter før bruk. Hvis Dremel 3D40 FLEX brukes når den er skadet, kan det føre til lav kvalitet ved produksjonen av objektet, ytterligere skade på verktøyet, skade på eiendom eller personskade.

b. Ikke rør ekstrudertuppen mens Dremel 3D40 FLEX er i drift eller før den har kjølt seg ned til minst 60 °C (140 °F). Kontakt med ekstrudertuppen under eller etter drift før tuppen er kjølt ned kan føre til personskade.

c. Sett opp Dremel 3D40 FLEX i et område med god ventilasjon. Sørg for at det er minst 20 cm fritt rom rundt Dremel 3D40 FLEX. Dremel 3D40 FLEX smelter plast under byggingen. Plastdufter som frigjøres under bruken av Dremel 3D40 FLEX kan irritere øyne og luftveier. Hvis Dremel 3D40 FLEX står for nære andre gjenstander vil ikke ventilasjonen være god nok.

d. Ikke stikk fingre/hender inn i Dremel 3D40 FLEX mens den er i drift. Kontakt med de bevegende delene til Dremel 3D40 FLEX mens den er i drift kan føre til dårlig byggekvalitet, skade på utstyret eller personskade.

e. Sørg for at utrente personer ikke har tilgang til 3D40 FLEX under drift. Hvis Dremel 3D40 FLEX brukes av personer som ikke er kjent med disse advarslene, kan det føre til skade på utstyr, eiendom eller personskade.

f. Bruk kun DREMEL PLA-filament. Bruk av filament som ikke er autorisert av Dremel kan føre til skade på utstyr og eiendom.

g. Sørg for at små gjenstander som lages med Dremel 3D40 FLEX ikke er tilgjengelige for småbarn. Små gjenstander kan utgjøre kvelningsfare for små barn.

h. Ikke lag ulovlige eller upassende objekter med Dremel 3D40 FLEX.

i. Ikke bruk Dremel 3D40 FLEX til å lage objekter der hensikten er å bruke dem sammen med talglys, flytende brennstoff eller andre varmekilder. Plast kan smelte når den eksponeres for ild eller andre varmekilder. Slik bruk av objekter som er laget av Dremel 3D40 FLEX kan føre til brann, skade på eiendom og personskade.

j. Ikke bruk Dremel 3D40 FLEX til å lage objekter der hensikten er å bruke dem sammen med mat og drikke, for eksempel tilbereding, dekorasjon, lagring eller konsumering. Slik bruk av objekter som er laget av Dremel 3D40 FLEX kan føre til at man blir syk eller får personskade.

k. Ikke bruk Dremel 3D40 FLEX til å lage objekter der hensikten er å bruke dem sammen med elektriske komponenter eller husene til elektriske komponenter. PLA-plast passer ikke til bruk med elektriske komponenter. Slik bruk av objekter som er laget av Dremel 3D40 FLEX kar føre til skade på eiendom og personskade.

I. Ikke putt plastobjekter inn i eller rundt munnen din. PLA-plast passer ikke til klargjøring av mat eller drikke eller matlagingsredskaper. Slik bruk av

objekter som er laget av Dremel 3D40 FLEX kan føre til at man blir syk eller får personskade.

m. Ikke bruk Dremel 3D40 FLEX til å lage objekter der hensikten er å bruke dem til å oppbevare kjemikalier. PLA-plast passer ikke til oppbevaring av kjemikalier. Slik bruk av objekter som er laget av Dremel 3D40 FLEX kan føre til skade på eiendom og personskade.

n. Ikke modifiser Dremel 3D40 FLEX eller prøv å endre fabrikkinnstillingene. Modifikasjoner kan føre til skade på utstyr og eiendom samt personskade.

o. Dremel 3D40 FLEX må ikke utsettes for temperaturer over 70 °C (158 °F). Dremel 3D40 FLEX kan da bli skadet. Dremel 3D40 FLEX er tiltenkt å skulle brukes i temperaturer mellom 16-29 °C (60 - 85 °F).

p. Ikke flytt eller dunk borti Dremel 3D40 FLEX eller ekstruderen under drift. Dette kan føre til feil ved byggingen av objektet.

q. Ikke bytt filamentspole med mindre byggeprosessen er fullført, stoppet eller satt på pause. Hvis du bytter filamentet under byggingen, vil objektet bli kansellert og det kan oppstå skade på ekstruderen.

r. Ikke trekk ut filamentet før du får beskjed om dette på berøringsskjermen. Hvis du gjør dette kan det oppstå skade på ekstruderen.

t. Før hver bygging må du sørge for at plattformen er dekket med Dremel-spesifisert byggetape. Bruk av feil byggetape kan føre til skade på utstyr og dårlig byggekvalitet.

u. Vær bevisst på kroppsposisjonen din når du bruker håndverktøy for å fjerne objekter fra byggeplattformen. Hvis verktøyet plutselig glir og du har feil kroppsposisjon mens du fjerner objektet fra byggeplattformen kan det føre til personskade.

v. Unngå å skrape byggeplattformen mens du fjerner objekter. Skraper i byggeplattformen vil føre til feil ved byggingen av objekter.

w. Ikke slipp byggeplattformen. Herdet glassplate kan knuses og forårsake personskade.

x. Ikke fjern herdet glassplate fra plastholder. Kontakt med kanten på herdet glassplate kan forårsake personskade.

y. Ikke vri eller bøy byggeplattformen mens du fjerner objekter. Herdet glassplate kan løsne seg fra plastholderen og forårsake personskade.

z. Dremel er ikke ansvarlig for den strukturelle styrken til objekter som lages ved bruk av Dremel 3D40 FLEX. Strukturelle modeller som er laget av uerfarne designere kan føre til skade på eiendom og personskade.

SERVICE

a. Ta alltid ut støpselet til Dremel 3D40 FLEX fra strømuttaket før du utfører service. Hvis dette ikke gjøres kan det føre til personskade og skade på utstyr.

b. Service på din Dremel 3D40 FLEX må kun utføres av et autorisert Dremel servicesenter som kun bruker Dremel-reservedeler. Slik vil korrekt drift og sikkerhet for din Dremel 3D40 FLEX opprettholdes.

c. Bruk kun materialer og komponenter som Dremel har godkjent. Bruk av objektmaterialer, eller 3D-objekter annet enn Dremel® godkjente

objektmaterialer og genuine Dremel®-komponenter kan ugyldiggjøre garantien.

d. Bruk kun filament som Dremel har godkjent. Skade på produktet som følge av bruk av filament, annet enn Dremel godkjent filament, er ikke dekket under garantien.

INNHOLDSFORTEGNELSE

Generelle sikkerhetsadvarsler....278

Innholdsfortegnelse 279

Brukte symboler....280

FCC-overholdelse ....280

Informasjon om åndsrett....280

Funksjonsbeskrivelse og spesifikasjoner.....280

3D40 FLEX-ressurser....281

Ordliste 282

Bli kjent med din 3D40 FLEX....283

Introduksjon....285

Innhold i pakken*......285

Berøringsskjerm....287

Berøringsskjerm-ikoner 292

Forhåndsoppsett 293

Klargjøring for bygging....294

Forhåndsoppsett 296

Bygging 299

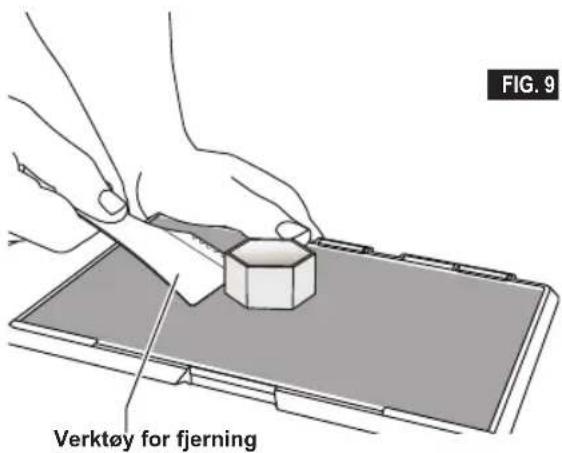

Fjerne objektet ditt....301

Beste praksiser 302

Vedlikehold....303

Vedlikehold og service ....305

Programvare med åpen kildekode ....306

Dremel® Begrenset forbrukergaranti......307

BRUKTE SYMBOLER

Symbol Navn Angivelse/forklaring

ADVARSEL	Advarselsymbol	Gjør brukeren oppmerksom på advarselsmeldinger
	Les bruksanvisning-symbol	Gjør brukeren oppmerksom på at han må lese bruksanvisningen
V	Volt Spenning
A	Ampere Strøm)
Hz	Hertz	Frekvens, sykluser per sekund
∅	Diameter
o	Av-posisjon
	Vekselstrøm	Type eller en karakteristikk av strøm
	Faresymbol for varm overflate	Kontakt kan føre til forbrenninger. La det avkjøles før du utfører service.
		Magneter av byggeplateholderen genererer et felt som kan svekke funksjonen av hjertepacemakere.

FCC-OVERHOLDELSE

Dette utstyret er testet og i samsvar med grensene for en Klasse B digital enhet, i henhold til del 15 i FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelig forstyrrelse i en boliginstallasjon. Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens med radiokommunikasjon. Det er imidlertid ingen garanti for at forstyrrelser ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker forstyrrelser med radio-eller TV-mottakelse, noe som kan sjekkes ved å slå utstyret av og på igjen, oppfordres brukeren til å prøve å korrigere forstyrrelsene ved hjelp av en eller flere av følgende tiltak:

• Juster eller flytt på mottakantennen.
• ∅k avstanden mellom utstyret og mottakeren.
• Koble utstyret til et uttak på en annen krets enn den som mottakeren er tilkoblet til.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for å få hjelp.

Endringer og modifikasjoner som ikke uttrykkelig godkjennes av produsenten eller registranten av dette utstyret, kan ugyldiggjøre din autoritet til å kunne betjene dette utstyret under Federal Communications Commissions-reglene.

INFORMASJON OM ÅNDSRETT

Dremel 3D40 FLEX er laget for 3D-printing av objekter fra digitale filer som lager eller eier, eller har rettighet til å printe med Dremel 3D40 FLEX. Når du lager objekter med Dremel 3D40 FLEX er det ditt ansvar å sørge for at du ikke krenker åndsretten til eventuell tredjepart, eller bryter eventuelle gjeldende lover eller forskrifter,

slik som amerikanske, norske eller andre utenlandske åndsrettlover. Dremel 3D40 FLEX får ikke brukes til å lage objekter som er beskyttet av åndsretter som er eid av tredjepersoner uten tillatelse fra denne/disse parten(e). Å bruke Dremel 3D40 FLEX til å gjøre en eller flere av følgende ting kan kreve tillatelse fra tredjepart: å lage en kopi eller faksimile (helt eller delvis) av hvilket som helst objekt som ikke du har skapt, å lage et objekt fra en digital fil som ikke du eier, å lage et objekt fra en skann av et fysisk objekt som ikke du har skapt. Det er ditt ansvar å innhente slik tillatelse. I noen tilfeller vil du muligens ikke være i stand til å få slik tillatelse. I tilfeller der du ikke kan få slik tillatelse bør du ikke 3D-printe et slikt objekt, eller så gjør du det på egen risiko. Du får ikke modifisere, omvendt konstruere, ta fra hverandre eller demontere Dremel 3D40 FLEX eller dens programvare eller fastvare, bortsett fra hvis det er tillatt etter gjeldende lov. Hvis du bruker Dremel 3D40 FLEX på noen annen måte enn det som er anbefalt og beskrevet i disse Drifts-/Sikkerhetsinstruksjonene, så gjør du det på egen risiko. Hvis du bruker Dremel 3D40 FLEX til å lage objekter som krenker åndsrettigheter som eies av tredjepart, kan det føre til sivil- eller kriminalrettslig forfølgelse og straff, og du kan bli ansvarlig for erstatning, bøter eller fengselsstraff.

FUNKSJONSBESKRIVELSE OG SPESIFIKASJONER

BYGGING

Ekstruder: Enkel ekstrudering

Ekstrudertemperatur: Opptil 230 °C (397 °F)

Betjeningsgrensesnitt: 3,5" Fullfarge IPS-berøringsskjerm

Maksimalt byggevolum: 255mm x 155mm x 170mm (10" x 6" x 6,7")

Lagtykkelse: 50 mikroner | 0,5 mm

Filamentfarger Se Dremel3D.com for fargemuligheter.

Intern lagring: 4GB

Ekstern lagring: USB-flash-stasjon

VEKT OG DIMENSJONER

Fungerer KUN med Dremel filament på 1,75mm

FILAMENTOPPBEVARING

Alle polymerer brytes ned over tid. Ikke pakk ut filamentet før du skal bruke det. Filamentet bør lagres ved romtemperatur: 16-29 °C (60-85 °F) og under tørre forhold.

PROGRAMVARE

Dremel 3D40 FLEX leveres med gratis Dremel Digilab 3D Slicing-programvare for Windows og Mac OSX. Denne applikasjonen konverterer dine 3D digitale filer til filer som kan bygges.

Romtemperatur: 16-29 °C (60 - 85 °F) Vannrett arbeidsplass Tørt arbeidsplassmiljø

Ressurs	Beskrivelse	Plassering
Hurtig-startguide	Gir en illustrert gjennomgang av hvordan du skal pakke ut din 3D40 FLEX og begynne og bygge rett fra esken.	Du kan finne en trykket utgave av Hurtigstartguiden i den rektangulære komponentesken. Den finnes også på www.dremel3d.com
Dremel 3D hjemmeside	Gir deg den nyeste 3D40 FLEX-programvaren, produkt-informasjonen, kundestøtte, og 3D-modell og prosjekt ned-lastinger.	www.dremel3d.com
Dremel 3D kundestøtte	Kontakte Dremel for produktstøtte, vedlikehold og service.	www.dremel3d.com
File Slicing-programvare	Lar deg laste opp, redigere og bygge 3D-filer.	Installert fra www.dremel3d.com eller fra USB flash-stasjon levert sammen med Dremel 3D40 FLEX.

ORDLISTE

Begrep Definisjon

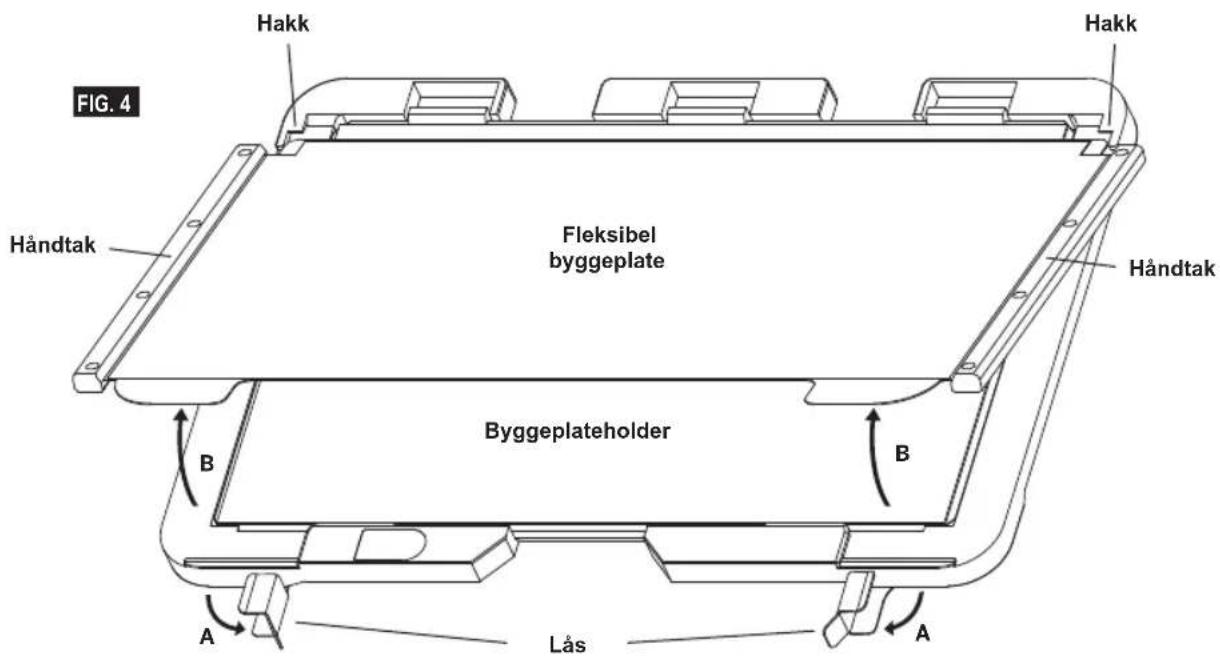

Fleksibel byggeplate	Den flate, fleksible overflaten som brukes av din Dremel 3D40 FLEX til å bygge objekter. Den fleksible byggeplaten består av en fleksibel stålplate med plasthåndtak for enkel bøyning. Den fleksible byggeplaten er festet til skriveren ved hjelp av plateholderen.
Byggeplate-holder	Den flate, magnetiske overflaten brukes til å holde den fleksible byggeplaten. Den har en magnetisk overflate, to hakk på baksiden og to bevegelige låser foran for å holde den fleksible byggeplaten fast.
Byggeplattform-klemme	Klemme som finnes på forsiden av byggeplattformbasen, og som brukes til å holde byggeplattformen på plass.
Byggetape Klebebånd som brukes til å forbedre konsistensen til objektene dine og hjelpe dem med å feste seg byggeplateoverflaten.
Byggevolum Det	tredimensjonale (3D) rommet som et objekt vil oppta så snart det er ferdig. Dremel 3D40 FLEX har en maksimal byggevolum, noe som betyr at objekter med større byggevolum ikke kan bygges med mindre de endres i størrelse eller deles opp i underobjekter.
Dør Din Dremel	3D40 FLEX har en dør som er lokalisert på frontpanelet. Den legger til rette for enkel tilgang til byggeplattformen, ekstruderen, filamentet og objektene dine. Denne døren er laget av et gjennomsiktig materiale slik at du kan overvåke fremdriften til objektene dine samtidig som byggemiljøet holdes stabilt.
Ethernet-port En	lokal kablet nettverksteknologi som gjør det mulig for elektroniske enheter å kommunisere.
Ekstruderinntak	En enhet som bruker gir til å trekke filament gjennom ekstruderinntaket, varme opp filamentet til byggetemperaturen og skyve det oppvarmede filamentet ut av ekstrudertuppen.
Ekstrudervifte	En vifte som brukes til å kjøle ned de ytre delene av ekstruderen og girmotoren.
Ekstruder-viftemunn	Et plaststykke som retter luft fra ekstruderviften på bygge plattformen for å hjelpe til med å kjøle det aktive bygget.
Ekstruderinntak	En åpning som befinner seg på toppen av ekstruderen der filament som skal brukes til bygging innføres.
Ekstruder-hendel	En hendel på siden av ekstruderen som brukes til å løsne grepet til ekstruder-girmotoren.
Ekstrudertupp	En dyse som befinner seg på bunnen av ekstruderen der oppvarmet filament som skal brukes til bygging presses ut.
Filament En trådaktig streng med plastmateriale.
Filamentlederør	En plastdel som leder filamentet fra filamentspolen gjennom en passasje i det ytre huset til din Dremel 3D40 FLEX.
Filamentstopp-sensor	En sensor i ekstruderen som setter printeren på pause hvis filamentet slutter å ekstrudere riktig.

Filament går tom-sensor	En sensor i ekstruderinntaket som setter printeren på pause hvis den går tom for filament i løpet av en oppbygning.
Filamentspole En sylindrisk del som en langfilamentstreng er viklet opp på for lagring og kontinuerlig bruk.
.g, .gcode, .g3drem	Et byggbart filformat som er kompatibelt med ditt Dremel 3D40 FLEX.
Nivellerings-knotter	Knotter som befinner seg under basen til byggeplattformen, og som brukes til å få riktig avstand mellom ekstrudertuppen og byggeplattformen.
Nivellering-sensor	En sensor som registrerer høyden på byggeplattformen og bidrar i riktig nivellering.
Lokk Din Dremel	3D40 FLEX har et dreibart lokk på toppen. Det legger til rette for mer tilgang til byggeplattformen, ekstruderen, filamentet og objektene dine når det er nødvendig.
Nebbtang Vanlig	verktøy som brukes til å holde små objekter og til å ta tak i overflødig materiale som er for varmt til å berøres direkte.
OBJ fil En vanlig	digital fil som brukes i et bredt utvalg av 3D-modell-programvarer. Denne filen er laget i tredjeparts 3D-programvare eller lastet ned fra Dremel3D.com.
Objektfjernings-verktøy	Et verktøy som brukes til å skille objektene dine fra byggeplattformen.
PLA. En bioplast	som stammer fra fornybare kilder som maisstivelse

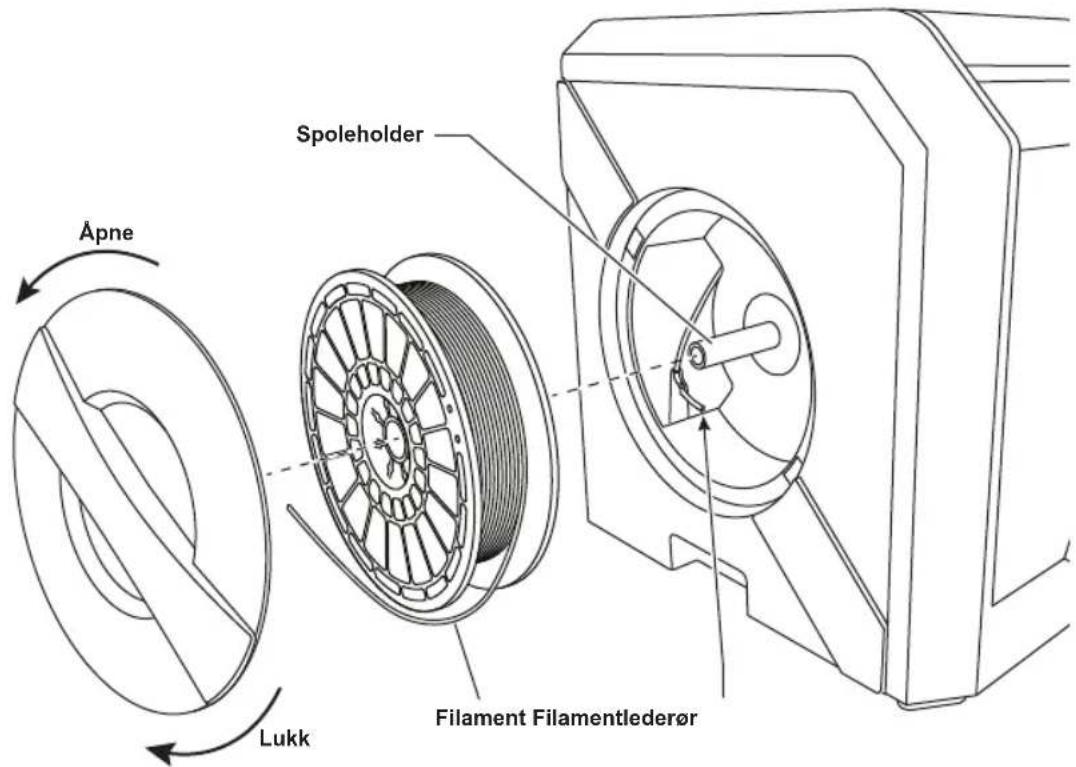

Spoleholder	En plastdel som er lokalisert til venstre for byggeplattformen inne i byggeområdet til din Dremel 3D40 FLEX, og som er beregnet for å holde en filamentspole.
Spoledør	En avtakbar dør som låser filamentspolen til spoleholderen.
Trinnmotor	En børsteløs DC elektrisk motor som brukes til å drive ledeskinnene og ekstrudergirene.
.STL-fil	En vanlig digital fil som brukes i et bredt utvalg av 3D-modell-programvarer. Denne filen er laget i tredjeparts 3D-programvare eller lastet ned fra Dremel3D.com.
Berørings-skjerm	Skjerm med fullfarge som er berøringsaktivert. Den lar deg overvåke din Dremel 3D40 FLEX og objekter, samtidig som du kan gi kommandoer direkte til din Dremel 3D40 uten å bruke en datamaskin.
USB-flash-stasjon	Et flyttbart minnekort som brukes i en rekke apparater.
WIFI En lokal trådløs nettverksteknologi som gjør det mulig for elektroniske enheter å kommunisere.
Ledeskinner X-akse	Et sett med skinner på hver side av ekstruderen som lar en trinnmotor flytte ekstruderen til venstre eller høyre side av byggeområdet.
Ledeskinner Y-akse	Et sett med skinner på hver side av byggeområdet som lar en trinnmotor flytte ekstruderen til forsiden eller baksiden av byggeområdet.
Ledeskinner Z-akse	Et sett med skinner plassert bak byggeområdet som lar en trinnmotor flytte byggeplattformen opp eller ned.

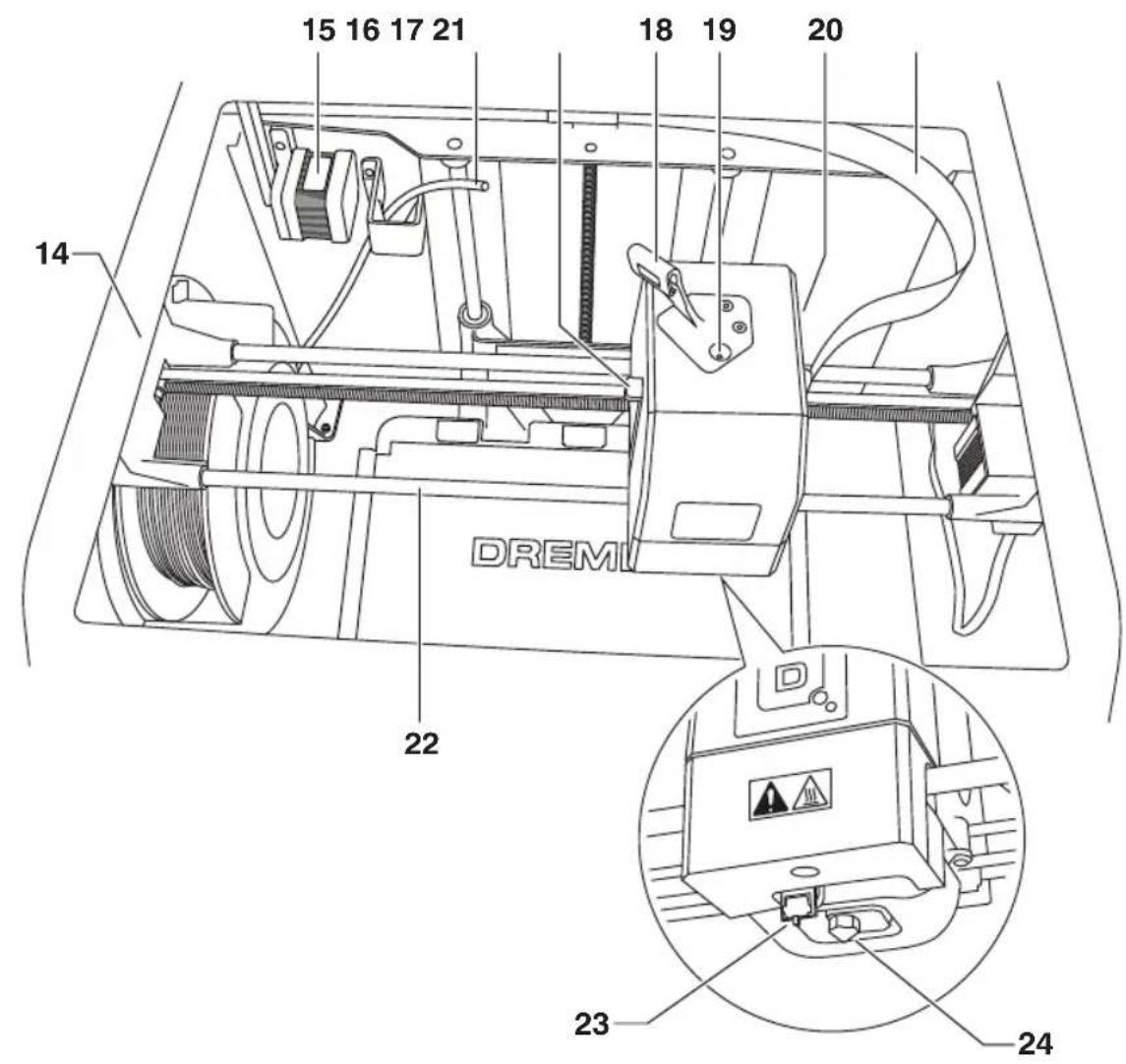

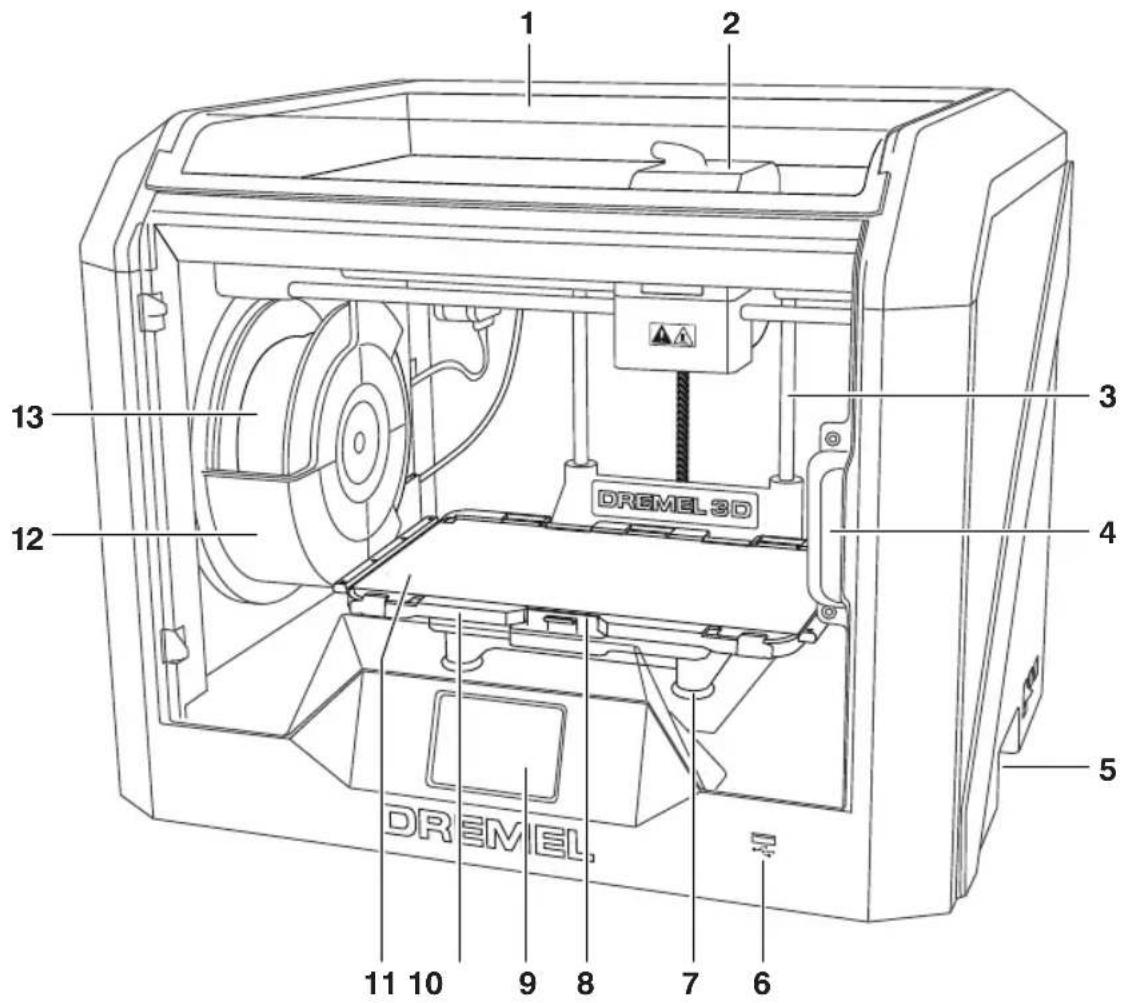

BLI KJENT MED DIN 3D40 FLEX

1 2 3 DREMEL 3D 4 5 6 7 8 9 10 11 12 13

1. Lokk

2. Ekstruderinntak

3. Ledeskinne Z-akse

4. Dør

5. Gripehåndtak

6. USB A-port

7. Nivelleringsknotter

8. Byggeplattformklemme

9. Berøringsskjerm

10. Byggeplateholder

11. Fleksibel byggeplate

12. Filamentspoleholder

13. Filamentspole

14. Ledeskinner Y-akse

15. Trinnmotor

16. Filamentlederør

17. Ekstruder-hendel

18. Filamentledeklemme

19. Ekstruderinntak

20. Ekstrudervifte

21. Båndkabel

22. Ledeskinner X-akse

23. Nivellering-sensor

24. Ekstrudertupp

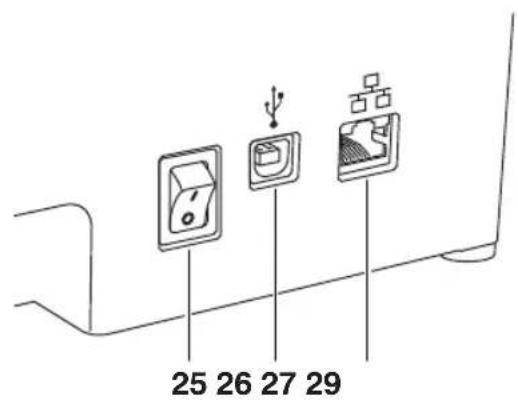

25. Strømbryter

26. USB B port

27. Ethernet-port

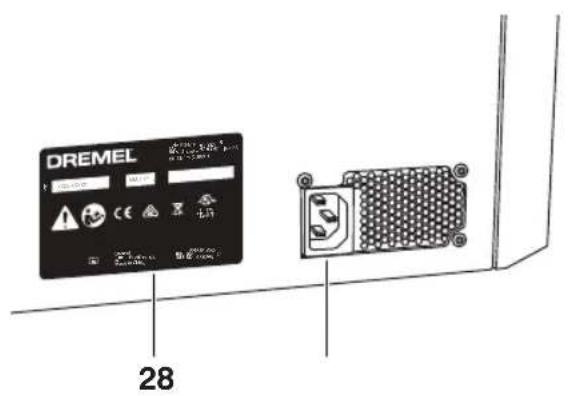

28. Navneskilt

29. Strøminntak

15 16 17 21 18 19 20 14 DREMI 22 23 24

25 26 27 29

DREMEL 28

INTRODUKSJON

Velkommen til Dremel 3Ds verden. Vårt oppdrag er å lede deg gjennom 3D-byggeprosessen, og dele bestepraksiser med deg slik at du kan vekke ideene dine til live. 3D-bygging er en prosess som vil inneholde eksperimentering og stå-på-vilje. Heldigvis er Dremel-ekspertene her for å gjøre jobben din enklere med online tips og support. Med Dremel kan du bygge på dine egne ideer, bygge dem bedre og gjøre dem dine. Følg forhåndsoppsettet på berøringsskjermen for å komme i gang med 3D45 FLEX.

INNHOLD I PAKKEN\*

Fleksibel byggeplate og Byggeplateholder

Opprenskningsverktøy

* Mengder kan variere avhengig av settet.
**Må ikke oppbevares i varmt eller fuktig miljø.

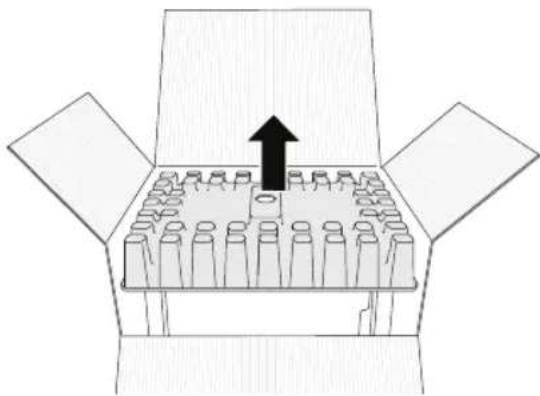

UTPAKKING

1. Plasser boksen på bordet, kutt av tapen og åpne.
2. Fjern topp innlegget.

1. Fjern 3D40 FLEX og legg på bordet.
2. Åpne lokket og ta av topp-innlegget.

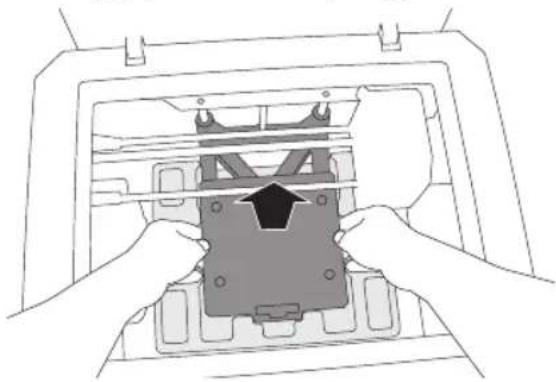

1. Hev byggeplaten ved å løfte på begge sider.

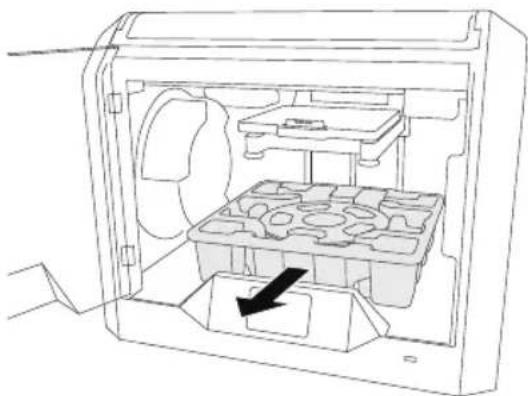

1. Åpne døren og fjern det midterste innlegget.

1. Fjern det nederste innlegget.

Tips: Ta vare på emballasjen til fremtidig transport og lagring.

BER∅RINGSSKJERM

Det er enkelt å bruke din Dremel 3D40 FLEX uten en datamaskin med den installerte programvaren og fargeberøringsskjermen. Før du bygger modellen din vil vi gjøre deg kjent med berøringsskjermens menystruktur og alternativer.

ADVARSEL

OVERHOLD ALLE MEDF∅LGENDE ADVARSLER OG SIKKERHETSINSTRUKSJONER NÅR DU BRUKER DREMEL 3D40 FLEX. HVIS IKKE DISSE F∅LGES KAN DET RESULTERE I Å UTSTYR, SKADE PÅ EIENDOM ELLER PERSONSKADE.

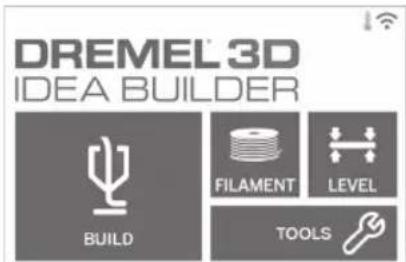

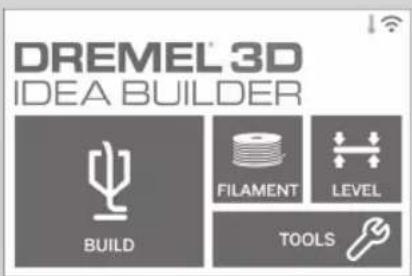

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

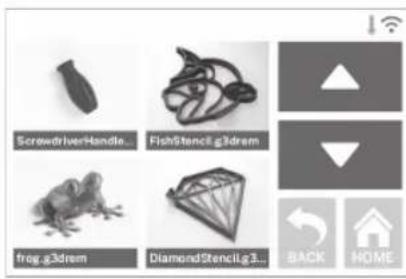

BYGG (BUILD)

Trykk for å velge en 3D-modell og begynne byggeprosessen. (Se side 299 for mer detaljerte byggeinstruksjoner)

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

BYGGEMENY (BUILD MENU)

Trykk på printer, USB Flash Drive, eller utskriftskø (Print Queue) for å velge destinasjonen til ønsket fil.

Screwdriver:Handle... FishStencil.g3drem frog.g3drem DiamondStencil.g3... BACK HOME

MODELLMENY (MODEL MENU)

Trykk for å velge ønsket modell eller bruk pilene for å bla gjennom sidene for å finne din modell.

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

FILDETALJER (FILE DETAILS)

BYGG (BUILD) – Trykk for å begynne byggeprosessen. SLETT (DELETE) – Trykk for å fjerne modellfilen fra minnet på skriveren eller USB flash-stasjonen. KOPIER TIL SKRIVER (COPY TO PRINTER) – Fra USB-flash-stasjon, trykk for å kopiere modellfil til minnet på skriveren.

TIME REMAINING: 00:00 CHANGE FILAMENT

BYGGESTATUS (BUILD STATUS)

STOPP (STOP) – Trykk for å avbryte den nåværende byggeprosessen.

PAUSE/SPILL AV (PAUSE/PLAY) – Trykk for å pause eller fortsette den nåværende byggeprosessen. Du har tilgang til filament-knappen när du pauserer.

ENDRE FILAMENT (CHANGE FILAMENT) –

Trykk for å endre filament under den nåværende byggeprosessen for å legge til mer filament eller endre farger.

NEXT IN QUEUE USERNAME Screwdriver Handle... FisikStencil.g3drem CREATE BUILD FILENAME frig.g3drem USERNAME DiamondStencil.g3... DELETE BACK HOME

UTSKRIFTSK∅

BYGG (BUILD) – Trykk for å se detaljene til neste bygg.

SLETT (DELETE) – Trykk for å fjerne neste bygg fra køen.

FILE NAME BUILD TIME BUILD DELETE BACK HOME

UTSKRIFTSK∅ MODELLDETALJER

BYGG (BUILD) – Trykk for å begynne byggeprosessen.

SLETT (DELETE) – Trykk for å fjerne neste modellfil fra køen.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

FILAMENT

Trykk for å begynne oppvarming og start filament laste-/endringsprosess. (Se side 294 for instruksjoner for filament laste-/endringsprosess)

CUT FILAMENT TEMP NEXT HOME

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

NIVELLER

Trykk for å starte nivelleringsprosess for byggeplattform. (Se side 298 for instruksjoner for nivellering av byggeplattform)

BUILD PLATFORM IS TOO HIGH TURN RIGHT TO LOWER

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

VERKT∅Y (TOOLS)

Trykk for å få tilgang til følgende individuelle printer funksjoner og innstillinger.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

FOR HELP PLEASE CONTACT DREMEL CUSTOMER SERVICE: 4915 21ST STREET RACINE, WI 53406 [phone] @___________________ BACK HOME

SERVICE

Trykk for å gå inn på servicemenyen og se kundeservice kontaktinformasjon.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

CONNECT Wi-Fi DISCONNECT Wi-Fi SET PROXY BACK HOME

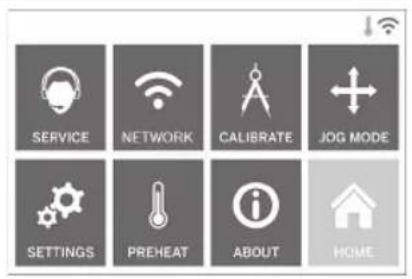

NETTVERK (NETWORK)

Trykk for å gå inn på Nettverksmenyen for å koble til eller koble fra WIFI eller stille Proxy.

KOBBLE TIL WIFI (CONNECT WIFI) – Trykk for å koble til WiFi.

KOBLE FRA WIFI (DISCONNECT WIFI) – Trykk for å slå Wifi av.

STILL STATISK IP – Trykk for å stille statisk IP.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

Trykk for å flytte ekstruderen og byggeplattformen til nullposisjon.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME


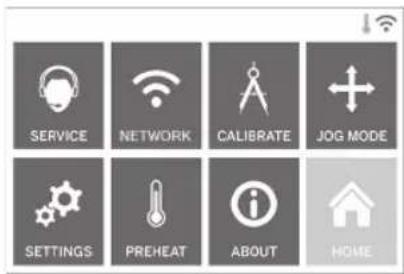

OPPRETTINGSMODUS (JOG MODE)

Trykk for å vise alternativer for å flytte ekstruder og byggeplattform langs X, Y og Z-aksen.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME

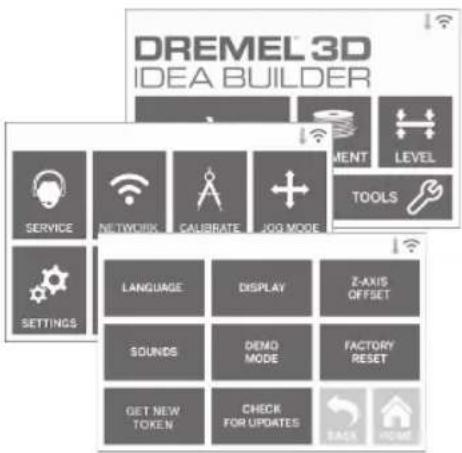

INNSTILLINGER (SETTINGS)

SPRÅK (LANGUAGE) – Trykk for å velge alternativt menyspråk.

DISPLAY (DISPLAY) – Trykk for å tilpasse kabinettets LED-er eller hovedmeny-hurtigtaster.

Z-AKSE OFFSET (Z-AXIS OFFSET) – Brukes til å kalibrere byggeplatens høyde ved montering.

LYDER (SOUNDS) – Trykk for å slå 3D40 FLEX-lyder på/av.

DEMO-MODUS (DEMO MODE) – Trykk for å slå butikk demo-modus på/av.

FABRIKKTILBAKESTILLING (FACTORY RESET) – Trykk for å fjerne all informasjon lagret på 3D40 FLEX og gå tilbake til fabrikktilbakestilling.

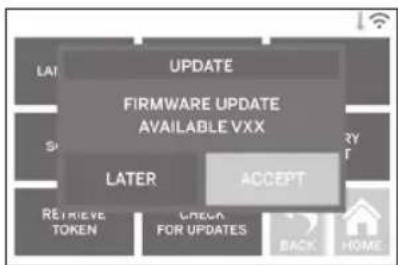

SJEKK OPPDATERINGER (CHECK FOR

UPDATES) – Trykk for å sjekke etter ny fastvareversjon när du er koblet til Wifi eller Ethernet.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

HEATING: PURGE STOP BACK HOME

FORVARM (PREHEAT)

Trykk for å automatisk begynne å forvarme ekstruderen for å bygge eller fjerne overflødig rusk. PURGE (PURGE) – Når ekstruderen er varm, trykk for å ekstrudere filament manuelt.

STOPP/START (STOP/START) – Trykk for å starte eller stoppe forvarming.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

DREMEL 3D40 IDEA BUILDER FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC:

OM (ABOUT)

Trykk for å se 3D40 FLEX-informasjon slik som fastvare-versjon, bruksteller, printerstatus og MAC-adresse.

BER∅RINGSSKJERM-IKONER

Indikerer at det er en feil som filament tom eller dør åpen.

Indikerer at Ethernet er tilkoblet.

Indikerer styrke på WiFi-signal og dersom tilkoblet vil WiFi- symbol lyse blått.

Indikerer at ekstruderen er avkjølt.

Indikerer at ekstruderen er varm.

Indikerer at ekstruderen er veldig varm.

FORHÅNDSOPPSETT

Første gang du slår på Dremel 3D40 FLEX vil du bli bedt om å utføre et innledende oppsett av nettverk. Fullfør denne prosessen for å få tilgang til varsler om fastvareoppdateringer.

1. For å fullføre første oppsett, trykk på "Ja" (YES) når du blir bedt om det på den første oppsettskjermen. Hvis du ikke godtar dette oppsettet, kan du alltid sette opp nettverk senere.
2. Hvis du velger "Ja" (YES), vil 3D40 FLEX automatisk koble til ethernettet ditt eller søke etter tilgjengelige trådløse nettverk.

SEARCHING AVAILABLE NETWORKS BACK HOME

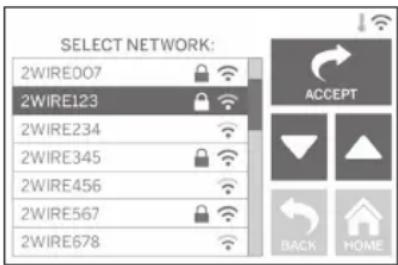

1. Velg ditt trådløse nettverk ved hjelp av berøringsskjermen. Bruk pilene til å bla gjennom listen over tilgjengelige trådløse nettverk. Når navnet på det trådløse nettverket er uthevet, trykker du på "Godta" (ACCEPT).

SELECT NETWORK: 2WIRE007 2WIRE123 2WIRE234 2WIRE345 2WIRE456 2WIRE567 2WIRE678 ACCEPT BACK HOME

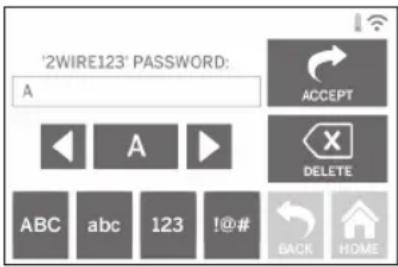

1. Skriv inn passordet til ditt trådløse nettverk og trykk på "Godta" (Accept).

'2WIRE123' PASSWORD: A ACCEPT A DELETE ABC abc 123 !@# BACK HOME

KLARGJ∅RING FOR BYGGING

ADVARSEL

OVERHOLD ALLE

MEDF∅LGENDE ADVARSLER

OG SIKKERHETSÍNSTRUKSJONER NÅR DU BRUKER DREMEL 3D40 FLEX. Hvis ikke disse følges kan det resultere i brann, skade på utstyr, skade på eiendom eller personskade.

ADVARSEL

autorisert av Dremel kan føre til skade på utstyr og eiendom.

ADVARSEL

IKKE TREKK FILAMENT UT. Hvis du gjør dette kan det oppstå

1. Start filament laste-/endre prosessen ved å trykke på "Filament"-knappen (FILAMENT) på berøringsskjermen. Ekstruder vil forflytte seg til høyrehjørnet foran utskriftsområdet og ekstrudertuppen vil begynne å varmes opp.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. Etter at ekstruderen slutter å bevege seg, åpne 3D40 FLEX-dekselet for bedre tilgang til ekstruderen.

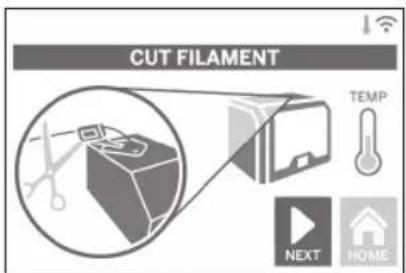

2. Dersom eksisterende filament er lastet, kutt eksisterende filament nær ekstruderinntaket og trykk på "Neste"-knappen (NEXT) på berøringsskjermen.

CUT FILAMENT TEMP NEXT HOME

1. Fjern spoledør ved å vri den mot klokken og fjern eksisterende spole hvis det er en til stede, se figur 1.

FIG. 1

Spoleholder Apne Lukk Filament Filamentlederør

Lederør Filament Filamentleder Ekstruderinntak

1. Dra tuppen av ny filament gjennom styrerøret, plasser spolen på sporeholderen, skift ut spoleholderen ved å justere läsetapper og roter med klokken, se figur 1. Trykk på "Neste" på berøringsskjermen.
2. Hvis du endrer eksisterende filament, vil 3D40 FLEX automatisk renske eksisterende filament.
3. Når Filament-skjermen for mating vises, trykk på "Neste" (NEXT) på berøringsskjermen og dra filament som kommer fra styrerøret inn i ekstruder-inntaket til ekstruderen mater gjennom på egen hånd, se figur 2.

FEED FILAMENT NEXT BACK HOME

1. Filament trekkes opp i ekstruderen og begynner å gå ut av den varme ekstrudertuppen. MERK: Din Dremel 3D40 FLEX ble testet ved å bygge objekter før den forlot fabrikken. Disse testobjektene kan ha blitt laget med en annen filamentfarge enn du bruker. Det kan derfor hende at en liten mengde filament sitter igjen i ekstruderen.

2. Når ny filament fremgår fra ekstrudertuppen, trykk på "ferdig" (DONE) på berøringsskjermen for å fullføre lasteprosessen til filament, gå tilbake til hovedmenyen og kalibrer ekstruderen. Fjern forsiktig eventuelt overflødig filament uten å berøre den varme ekstrudertuppen. Fjern eventuelle rester om nødvendig fra ekstrudertuppen med nebbtang.

PRESS DONE WHEN NEW COLOR APPEARS DONE BACK HOME

ADVARSEL VÄER EKSTRA FORSIKTIG SÅ DU IKKE SKADER EKSTRUDERTUPPEN NÅR DU FJERNER RESTER. DREMEL 3D40 FLEX VIL IKKE FUNGERE SOM DEN SKAL MED EN SKADET EKSTRUDERTUPP, DENNE MÅ DA SKIFTES UT.

1. Byggeplaten består av to deler: den fleksible byggeplaten og byggeplateholderen. Byggeplateholderen har en magnetisk overflate for å feste den fleksible byggeplaten, og den har to hakk på baksiden og bevegelige låser foran for å holde nede hjørnene til den fleksible byggeplaten.

2. Den fleksible byggeplaten kan fjernes fra byggeplateholderen ved å dreie de bevegelige låser mot deg (A), løfte den fleksible byggeplaten opp med de blå håndtakene (B) og trekke den ut mot deg (C), figur 3.

3. Den fleksible byggeplaten kommer med byggetape installert. For å fjerne den, løfte den opp fra fanen i hjørnet foran og ta den forsiktig av. For å installere en ny byggetape, må du fjerne bindemiddelforbindelsen fra byggetapen og plassere byggetape over den fleksible byggeplaten. For best resultat, bruk byggetape på midten av den fleksible byggplaten og glatt utover for å fjerne eventuelle luftbobler, figur 4.

FIG. 3 Fleksibelt bygg Byggetape

FIG. 4 Hakk Håndtak Fleksibel byggeplate Håndtak Byggeplateholder B A Lås A B

1. Den fleksible byggeplaten kan monteres på toppen av byggeplateholderen ved å skyve den bakover i en vinkel slik at hjørner av den fleksible byggeplaten glir under hakkene på baksiden av byggeplateholderen. Slipp den fleksible byggeplaten slik at den setter seg fast på toppen av magneten, og lukk låsene på forsiden for å holde den på plass.

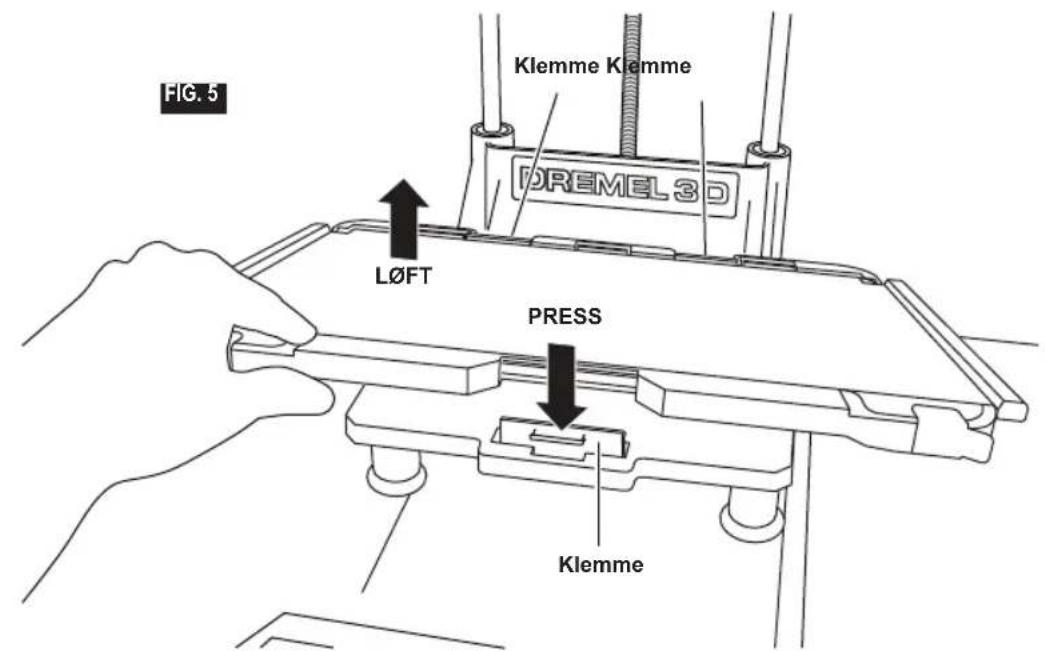

1. Byggeplateholderen kan fjernes ved å klemme klipset på fronten av byggeplattformen og løfte byggeplateholderen av basen, figur 7.

2. Installer byggeplattformen ved hjelp av de to byggeplattformklemmer.

FIG. 5 LØFT PRESS Klemme Klemme DREMEL 3D

NIVELLERE BYGGEPLATTFORMEN

ADVARSEL IKKE R∅R EKSTRUDERTUPPEN MENS DREMEL 3D40 FLEX ER I DRIFT ELLER F∅R DEN HAR KJ∅LT SEG NED TIL 60 °C (140 °F). KONTAKT MED EKSTRUDERTUPPEN UNDER ELLER ETTER DRIFT F∅R TUPPEN ER KJ∅LT NED KAN F∅RE TIL PERSONSKADE.

Det er viktig at du nivellerer byggeplattformen hver gang du skifter ut byggetapen eller reinstallerer byggeplattformen, for å sørge for at byggeplattformen har jevn avstand fra ekstruderhodet. Sørg for at du fjerner eventuelle luftbobler som måtte finnes mellom byggeplattformen og byggetapen. Hvis du ikke nivellerer byggeplattformen eller fjerner luftboblene kan det føre til at objekter ikke bygges på riktig måte.

1. Sørg for at du har plassert Byggetape på Byggeplattform og ingen gjenstander er til stede. Hvis du påfører Byggetape etter nivellering kan det påvirke hvor jevnt objektet ditt er.
2. Trykk på "Nivellering" (LEVEL) på 3D40 FLEX-berøringsskjermen.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. Ekstruderen og byggeplattformen vil gå i posisjon for å nivellere byggeplattformen. 3D40 FLEX vil først sjekke nivelleringen i midten på baksiden av byggeplattformen. De to knottene under byggeplattformen brukes til å heve og senke byggeplattformen på byggeplattformens venstre- og høyre side. Ekstruderen inneholder en sensor som registrerer om sengen er jevn og ingen ekstra verktøy er nødvendig.
2. Berøringsskjermen angir om din byggeplattform er for høy eller lav. Hvis byggeplattformen er for høy, kan du justere gjeldende knott ved å rotere til høyre til du hører et "pip" og berøringsskjermen indikerer at den er klar til å verifisere at sengen er jevn.

1. Hvis byggeplattformen er for lav, kan du justere gjeldende knott ved å rotere til venstre til du hører et "pip" og berøringsskjermen indikerer at den er klar til å verifisere at sengen er jevn.

BUILD PLATFORM IS TOO LOW TURN LEFT TO RAISE

1. Trykk på "Verifiser" (VERIFY) for å sjekke om sengen er jevn. Dersom ytterligere justering er nødvendig, vil berøringsskjermen indikere retningen. Dersom nivået er korrekt, vil ekstruderen gå videre til neste punkt og nivelleringsprosessen kan gjentas.

READY TO VERIFY VERIFY BACK HOME

1. Gjenta trinn 4-6 for den andre stillingen. Når sengen din er helt jevn, vil ekstruderen automatisk flytte til kalibreringsposisjon og fullføre nivellingersprosessen.

PLEASE WAIT LEVEL COMPLETE

KOBLE TIL USB-KABEL

1. Sørg for at strømbryteren for 3D40 FLEX er i av-stilling.
2. Koble den medfølgende USB-kabelen til 3D40 FLEX og datamaskinen, figur 6.
3. Åpne programvaren.
4. Skru på din Dremel 3D40 FLEX med strømbryteren for å synkronisere datamaskinen din med din Dremel 3D40 FLEX.

KOBLE TIL ETHERNET

1. Sørg for at strømbryteren for 3D40 FLEX er i av-stilling.
2. Plugg ethernet-kabel inn i 3D40 FLEX, figur 7.
3. Slå Dremel 3D40 FLEX på med strømbryteren. Ethernet-tilkobling bør oppdages automatisk. Trykk på "Godta" (Accept) for å bekrefte tilkobling.

MERK: Din Dremel 3D40 FLEX vil bygge testobjekter før den forlot fabrikken. Disse testobjektene kan ha blitt laget med en annen filamentfarge enn du bruker. Det kan derfor hende at en liten mengde filament sitter igjen i ekstruderen. Begynnelsen av det første objektet ditt kan komme til å ha noe av denne filamentfargen før fargen endrer seg til din filamentfarge.

Du har to alternativer når du bygger med din Dremel 3D40:FLEX:

1. Sørg for at det er lastet nok filament (se side 294). TIPS: Du kan finne ut om du har nok filament til å fullføre objektet før bygging ved å sammenligne lengden på filament som trengs som vist av Digilab 3D Slicer til lengden på filament på spolen indikert av lengden på måleren. Hvis 3D40 FLEX går tom for filament i løpet av et bygg, vil den pausere til flere filament er lagt til.
2. Sørg for at byggetape er brukt, byggeplattformen er jevn og fri fra objekter.

BYGGING FRA LAGRING PÅ PRINTER

1. På hovedmenyen, trykk på "Bygg" (BUILD).

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. På byggemenyen, trykk på skriverikonet.

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

1. Trykk på modellfilen du ønsker å bygge. (Bruk piler til å bla gjennom sider)

ScrewdriverHandle... FishStencil.g3drem frog.g3drem DiamondStencil.g3... BACK HOME

1. På detaljsiden i modellen, trykk på "Bygg" (BUILD) for å starte byggeprosessen.

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

1. Din 3D40 FLEX vil først justere ekstruderen og byggeplattformen til deres nullstillinger, og deretter vil nivelleringssensoren berøre en byggeplattform for å fullføre justeringen. Ekstruderen vil begynne å varme opp, noe som kan ta noen minutter. Så snart temperaturen er tilstrekkelig, vil modellen din begynne å bygges.
2. Når objektet er ferdig, vil din 3D40 FLEX automatisk justere ekstruderen og bygge plattformen til deres kalibreringsposisjoner og kjøle ned ekstrudertuppen.
3. Vent til berøringsskjermen angir at ekstruderen er "kjølig" for å fjerne objektet. Se seksjonen om fjerning av objekt fra byggeplattformen nedenfor for instruksjoner om fjerning av objekt.

BYGGE FRA USB-FLASH-STASJON

1. På hovedmenyen, trykk på "Bygg" (BUILD).

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. Trykk på USB-ikonet for å få tilgang til innholdet på USB flash-stasjonen.

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

1. Følg trinn 3-7 fra "Bygg" (BUILD) fra Lagring på printer (ON-PRINTER STORAGE) for å fullføre bygg fra USB-flash-stasjon.

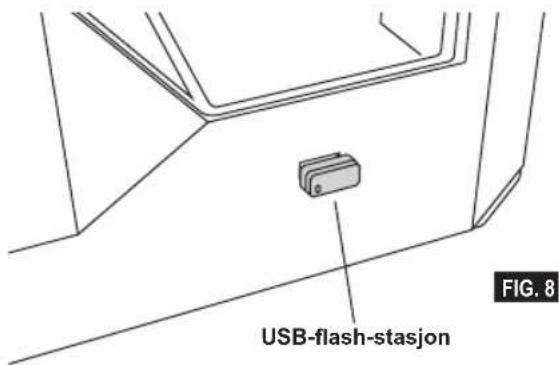

USB-flash-stasjon FIG. 8

BYGG FRA DATAMASKIN

Dremel 3D40 FLEX er kompatibel med Digilab 3D Slicer. Følg instruksjonene som kom med denne programvaren for å fullføre et bygg fra datamaskinen din.

KANSELLERE DITT BYGG PÅ 3D40 FLEX

Hvis du ønsker å kansellere objektet ditt under forvarming eller bygging, må du trykke på "Stopp" (STOP) på berøringsskjermen. Hvis du bekrefter med "Ja" (YES), vil ekstruderen og byggeplattformen bevege seg til deres kalibreringsposisjoner.

FJERNE OBJEKTET DITT

FJERNE OBJEKTET DITT FRA BYGGEPLATTFORMEN

ADVARSEL IKKE R∅R EKSTRUDERTUPPEN MENS DREMEL 3D40 FLEX ER I DRIFT ELLER F∅R DEN HAR KJ∅LT SEG NED TIL MINST 60 °C (140 °F). Kontakt med ekstrudertuppen under eller etter drift før tuppen er kjølt ned kan føre til personskade.

ADVARSEL BRUK PERSONLIG VERNEUTSTYR. Bruk av beskyttelsesutstyr som varmesikre hansker og sikkerhetsbriller vil redusere personskader.

ADVARSEL DIKKE B∅Y BYGGEPLATEN MED OBJEKTET PEKENDE MOT DEG SELV OG ANDRE. Objekter som flyr av byggeplaten kan føre til personskade.

ADVARSEL VÆR BEVISST PÅ KROPPSPOSISJONEN DIN NÅR DU BRUKER HÅNDVERKT∅Y FOR Å FJERNE OBJEKTER FRA BYGGEPLATTFORMEN. Hvis verktøyet plutselig glir og du har feil kroppsposisjon mens du fjerner objektet fra byggeplattformen kan det føre til personskade.

ADVARSEL IKKE SLIPP BYGGEPLATEHOLDEREN. Herdet glassplate kan knuses og forårsake personskade.

ADVARSEL IKKE VRI ELLER B∅Y BYGGEPLATEHOLDEREN MENS DU FJERNER OBJEKTER. Herdet glassplate kan løsne seg fra plastholderen og forårsake personskade.

ADVARSEL UNNGÅ Å SKRAPE BYGGEPLATTFORMEN MENS DU FJERNER OBJEKTER. SKRAPER I BYGGEPLATTFORMEN VIL F∅RE TIL FEIL VED BYGGINGEN AV OBJEKTER.

1. Vent til ekstruderen er kjølig før du fjerner objektet ditt.
2. Ta den fleksible byggeplaten ut av byggeområdet mens objektet ditt fremdeles sitter fast på det. Se side 296 for mer detaljerte byggeinstruksjoner.
3. Bøy byggeplaten med objektet pekende bort fra deg selv og andre. Press på baksiden av byggeplaten med tommelen mens du bruker de andre fingrene til å holde på håndtakene, figur 9. Delen frigjøres og vil enten falle av eller vil lett kunne trekkes av med hånden.
4. For tynne eller små deler kan det å bøye byggeplaten eventuelt ikke være nok til å frigjøre delen. I disse tilfellene bruker du forsiktig verktøyet for fjerning av gjenstander til å fjerne objektet fra byggeplaten, figur 9.

FIG. 9 Verktøy for fjerning

FJERNE ST∅TTER (HVIS N∅DVENDIG)

Bruk nebbtang for å fjerne støttene som er inni objektet eller vanskelig å nå.

BESTE PRAKSISER

1. BRUK ALLTID BYGGETAPE.

2. Sørg for at byggeplaten din er nivellert før hvert objekt.

3. Sørg for at spolen er installert riktig og at den kan rotere fritt.

4. Når du bruker din Dremel 3D40 FLEX for første gang, eller etter at du har byttet filament, må du først la Dremel 3D40 FLEX ekstrudere helt til materialet er konsistent med den installerte filamentfargen.

5. Det er viktig at du følger med når din Dremel 3D40 FLEX begynner å bygge objekter. Sjansen for at det skal oppstå problemer med objektet ditt er størst i begynnelsen. Heldigvis er dette også den beste tiden å avbryte objektet ditt, rengjøre byggeplaten og starte objektet ditt på nytt. Hold deg i nærheten av Dremel 3D40 FLEX under byggeprosessen.

6. Det er viktig at du tar vare på Dremel 3D40 FLEX-emballasjen siden det vil gjøre det enklere å oppbevare eller transportere Dremel 3D40 FLEX.

7. Sørg for at du lagrer filamentspolene i et miljø der det ikke er fuktig eller for varmt. Det anbefales at du ikke fjerner filamentspolen fra den lufttette forpakningen før den skal brukes.

8. Bruk objektfjerningsverktøyet forsiktig slik at ikke objektet eller byggeplaten skades.

9. Når det er mulig er det best å lokalisere objektet i sentrum av byggeplaten. Det er av kritisk viktighet at du bruker den beste orienteringen for objektet ditt. Sørg for at objektet ditt er lokalisert på byggeplaten, og at du bruker den beste orienteringen for bygging.

10. Det anbefales at det bygges med støtte for bratte overheng (mindre enn 45 graders vinkel).

11. Ta alltid ut byggeplaten før du fjerner objektet.

12. Det anbefales pussing med lav hastighet for at ikke objektet skal smelte igjen.

13. Dremel Digilab 3D Slicer-programvaren viser lengden på filament som kreves for hvert objekt. Sammenlign dette med lengden angitt på spolelengdemåleren.

VEDLIKEHOLD

FJERNE FASTSITTENDE MATERIALE I EKSTRUDEREN

Bruk opprenskningsverktøyet til å rengjøre ekstruderen og renske bort oppbygget filament.

1. Vent til ekstruderen er varmet opp før du stikker opprenskningsverktøyet inn i ekstruderinntaket (øverst).
2. Tilstoppede rester vil bli skjøvet ned og vil komme ut av ekstrudertuppen.

Hvis 3D40 FLEX er registrert og lagt til Dremel 3D -profilen, kan du oppdatere fastvare direkte fra berøringsskjermen. For å oppdatere fastvare:

1. Trykk på "Verktøy" (TOOLS), "Innstillinger" (SETTINGS), "Se etter oppdateringer".(CHECK FOR UPDATES).

DREMEL 3D IDEA BUILDER SERVICE NETWORK CALIBRATE JOG MODE LEVEL TOOLS SETTINGS LANGUAGE DISPLAY Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET GET NEW TOKEN CHECK FOR UPDATES BACK HOME

1. Din 3D40 FLEX vil kontrollere om du har den nyeste fastvaren installert, og be om du ønsker å oppdatere hvis det er nødvendig.
2. Velg "Godta" (ACCEPT) for å laste ned og installere den nyeste fastvaren.

1. Fastvareoppdatering er fullført när 3D40 FLEX starter opp og går tilbake til startskjermen.

Hvis 3D40 FLEX ikke er koblet til et nettverk, kan du oppdatere fastvaren direkte fra en USB-flash-stasjon.

1. Gå til www.dremel3d.com/support på din nettleser og last ned nyeste 3D40 FLEX fastvare-filen.
2. Legg 3D40 FLEX fastvarefilen til en tom FAT32-formatert USB-flash-stasjon.
3. Slå av din 3D40 FLEX ved hjelp av PÅ/AV-bryteren.
4. Sett inn USB-flash-stasjonen i USB A-porten.
5. Slå på 3D40 FLEX og den vil automatisk oppdage og installere den nye fastvaren.
6. Slå av din 3D40 FLEX, ta ut USB-flash-stasjonen, og slå på igjen for å fullføre oppdateringen.

RENGJ∅RE UTSIDEN

Rengjør utsiden til 3D40 FLEX med en lofri klut. Fjern alle synlige rester fra de ytre overflatene. For å unngå å skade din Dremel 3D40 FLEX må du ikke bruke vann, kjemikalier eller andre rengjøringsmidler på 3D40-en.

RENGJ∅RING AV EKSTRUDERTUPPEN

ADVARSEL

VÆR EKSTRA FORSIKTIG SÅ DU IKKE SKADER

EKSTRUDERTUPPEN NÄR DU FJERNER RESTER. DREMEL 3D40 FLEX VIL IKKE FUNGERE SOM DEN SKAL MED SKADET EKSTRUDERTUPP, DENNE MÅ DA SKIFTES UT.

ADVARSEL

IKKE R∅R EKSTRUDERTUPPEN MENS DREMEL 3D40 FLEX ER I

DRIFT ELLER F∅R DEN HAR KJ∅LT SEG NED TIL 60 °C (140 °F). Kontakt med ekstrudertuppen under eller etter drift før tuppen er kjølt ned kan føre til personskade.

Bruk en liten nebbtang og trekk bort alle små plastrester fra ekstrudertuppen. Hvis avfallet er vanskelig, kan ekstruderen trenge å varmes opp.

RENGJ∅RE BER∅RINGSSKJERMEN

Tørk av berøringsskjermen med en myk, lofri klut. Ikke spray rengjøringsmidler på berøringsskjermen.

Ekstruder hodebygg utenfor senteret. Dremel 3D40 FLEX har mistetoversikten over ekstruderhodetsnøyaktige posisjon, og er derfor ute avstand til å bygge.		Hvis ekstruderhodet sendes tilhjemposisjonen vil Dremel 3D40 FLEXrekalibreres. Avbryt objektet ditt, ryddbyggeplattformen, send ekstruderhodettil hjem-posisjonen og start objektetpå nytt.
PLA-et ekstruderer ikke, eller festerseg ikke ordentlig til byggetapen.	Dette kan skyldes at byggeplattformenikke er nivellert med ekstruderhodet.	Nivellering av byggeplattformen vilrette inn ekstruderhodet og sørge forbedre objektkvalitet. Avbryt objektetditt, rydd byggeplattformen, nivellerbyggeplattformen og start objektetpå nytt.
Dremel 3D40 FLEX frøs for objektetmitt startet.	Dremel 3D40 FLEX kan ha mottattmotstridende kommandoer.	Skru av strømbryteren, vent30 sekunder og skru så strømbryterenpå igjen.
Støttematerialet brytes ikke av underrengjøring og fører til lavere kvalitet pådet ferdige objektet.	Orienteringen av delen er ikkeoptimalisert.	Re-orienter posisjonen til 3D-filen iprogramvaren for filoppdeling for åminimere støttematerialet eller plasserstøttematerialet på en ikke-kritiskoverflate.
Spagettisøl på slutten av byggingen. Et av lagene i objektet ditt festetseg ikke om det skulle, modellen blelagret med minimalt overflateområdei kontakt med byggeplattformen, ellerobjektet ble bygget flytende overbyggeplattformen uten valgt støtte.		Bruk fil-slicing-programvaren for å sehøyden og posisjonen til det førstelaget. Bygg med støtter når det ernødvendig.
Del ble bare bygget halvveis. Filamentet tok slutt.Filamentet satte seg fast underbygging.		Sett inn nytt filament og fortsett bygg.Se «Det kommer ikke ut filament».
Det kommer ikke ut filament. Tilstoppet ekstruder. Kontakt kundeservice.
Ekstruderen vil ikke gå hjem. Kontakt kundeservice.
Strengete eller frynsete plastlag påbratte overheng.	Objektoverhengene er for langt unnaeller for bratte (< 45-graders vinkel).	Bygg med støtter.
3D40 FLEX vil ikke finne mitt Wifi-nettverk.	Printer for langt fra den trådløseruteren.	Reposisjonere 3D40 FLEX for å værenærmere ruteren.Koble til nettverket med Ethernet.
3D40 FLEX vil ikke koble til mitt Wifi-nettverk.	Printer for langt fra den trådløseruteren.	Reposisjonere 3D40 FLEX for å værenærmere ruteren.
	Nettverkspassord er feil. Skrive inn passordet eller bekreftepassordet ditt på nytt med netteier.

PROGRAMVARE MED ÅPEN KILDEKODE

Fastvareoppdateringer

Dremel anbefaler at du oppdaterer fastvaren hver gang en ny oppdatering er tilgjengelig. Dremel vil gi oppdateringer av fastvaren for å forbedre ytelsen og legge til flere funksjoner for 3D40 FLEX gjennom hele produktets levetid. Du kan oppdatere 3D45 FLEX på to måter: (1) Laste ned oppdateringen fra www.dremel3d.com og installere den med en USB-minnepinne. (2) Koble 3D45 FLEX til nettet og oppdatere fra 3D45 FLEX-berøringsskjermen.

Programvare med åpen kildekode som brukes i dette Dremel-produktet

Dette produktet inneholder programvarekomponenter som er lisensiert av innehaveren av rettighetene under enhver versjon av GNU General Public License (GPL), GNU Lesser General Public License (LGPL) eller annen programvare med åpen kildekode-lisens som krever at kildekoden gjøres tilgjengelig. Du kan få en komplett maskinlesbar kopi av den aktuelle kildekoden ved å sende en skriftlig forespørsel til:

Dremel

Din forespørsel bør inneholde: (i) navnet på Dremel-produktet, (ii) serienummeret (hvis aktuelt), (iii) programvareversjonen (hvis aktuelt), (iv) ditt navn, (v) firmanavnet (hvis aktuelt) og (vi) postadresse og e-postadresse (hvis du har en). Vi kan belaste en nominell avgift for å dekke kostnadene for de fysiske medier og distribusjon. Du kan sende din forespørsel (i) innen tre (3) år fra datoen du mottok produktet som inkluderte programvaren som er relatert til forespørselen eller (ii) når det gjelder kode lisensiert under GPL-versjon 3, for så lenge Dremel tilbyr reservedeler eller kundestøtte for dette produktet.

Garanti om videre bruk av programvare med åpen kildekode:

DREMEL gir ingen garanti for programmer med åpen kildekode i denne enheten, dersom slike programmer brukes til andre formål enn det programmet er beregnet for av DREMEL. Lisensene oppført nedenfor definerer garantien, dersom noen, av skriveren eller lisensgiverne av programvaren med åpenkilde. DREMEL fraskriver seg spesifikt enhver garanti for feil forårsaket av endring av programvaren med åpenkilde eller produktets konfigurasjon. Du har ingen garantikrav mot DREMEL i tilfeller hvor programvare med åpen kildekode krenker de immaterielle rettighetene til en tredjepart. Teknisk støtte, om tilgjengelig, vil kun gis for umodifiserte programvarer.

DREMEL® BEGRENSET FORBRUKERGARANTI

Garantien for dette DREMEL-produktet gis i henhold til lovfestede/landsspesifikke lover og forskrifter. Skader grunnet normal slitasje, overbelastning eller feil bruk dekkes ikke av garantien.

I tilfelle produktet ikke lever opp til denne skriftlige garantien må følgende gjøres:

1. IKKE returner produktet til det stedet du kjøpte det.
2. Vennligst kontakt kundeservice via www.dremel.com for mer informasjon.

AVHENDING

Elektroverktøy, innsatsverktøy og emballasje må leveres inn til miljøvennlig gjenvinning.

KUN FOR EU-LAND

Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2012/19/EF vedr. gamle elektriske og elektroniske-apparater og tilpassingen til nasjonale lover må gammelt

elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

KONTAKTE DREMEL

Hvis du ønsker flere opplysninger om Dremels produktutvalg, brukerstøtte og hotline, kan du se på www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Nederland.
