РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DigiLab 3D40 DREMEL

RU Перевод оригинальных инструкций 297

CN 原厂说明书 327

AUS Original instructions 355

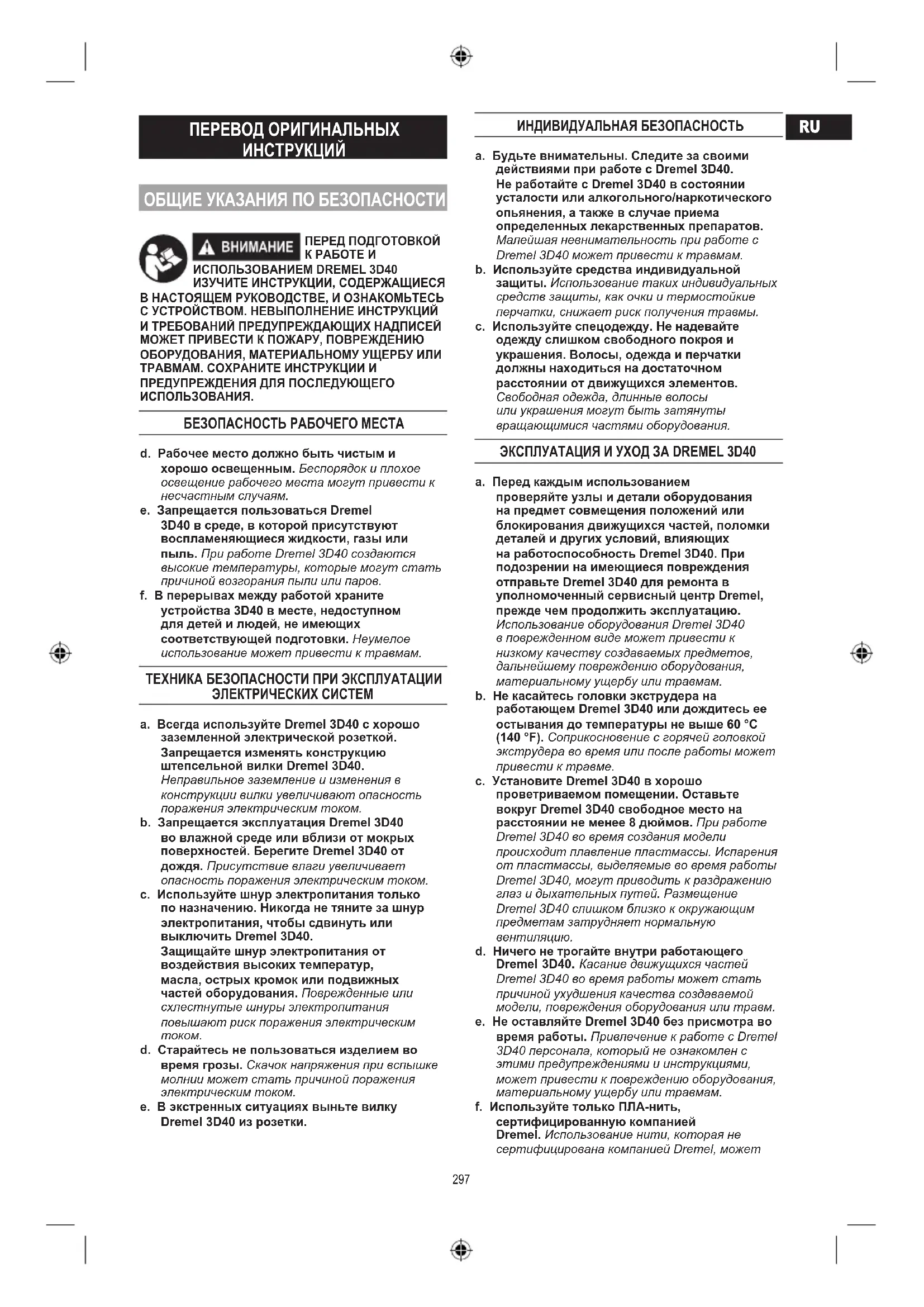

ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ

ОБЩИЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ

ИСПОЛЬЗОВАНИЕМ DREMEL 3D40 ИЗУЧИТЕ ИНСТРУКЦИИ, СОДЕРЖАЩИЕСЯ

В НАСТОЯЩЕМ РУКОВОДСТВЕ, И ОЗНАКОМЬТЕСЬ С УСТРОЙСТВОМ. НЕВЫПОЛНЕНИЕ ИНСТРУКЦИЙ И ТРЕБОВАНИЙ ПРЕДУПРЕЖДАЮЩИХ НАДПИСЕЙ МОЖЕТ ПРИВЕСТИ К ПОЖАРУ, ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ, МАТЕРИАЛЬНОМУ УЩЕРБУ ИЛИ ТРАВМАМ. СОХРАНИТЕ ИНСТРУКЦИИ И ПРЕДУПРЕЖДЕНИЯ ДЛЯ ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ.

БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА

d. Рабочее место должно быть чистым и хорошо освещенным. Беспорядок и плохое освещение рабочего места могут привести к несчастным случаям.
e. Запрещается пользоваться Dremel 3D40 в среде, в которой присутствуют воспламеняющиеся жидкости, газы или пыль. При работе Dremel 3D40 создаются высокие температуры, которые могут стать причиной возгорания пыли или паров.
f. В перерывах между работой храните устройства 3D40 в месте, недоступном для детей и людей, не имеющих соответствующей подготовки. Неумелое использование может привести к травмам.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКИХ СИСТЕМ

a. Всегда используйте Dremel 3D40 с хорошо заземленной электрической розеткой. Запрещается изменять конструкцию штепсельной вилки Dremel 3D40.
Неправильное заземление и изменения в конструкции вилки увеличивают опасность поражения электрическим током.
b. Запрещается эксплуатация Dremel 3D40 во влажной среде или вблизи от мокрых поверхностей. Берегите Dremel 3D40 от дождя. Присутствие влаги увеличивает опасность поражения электрическим током.
с. Используйте шнур электропитания только по назначению. Никогда не тяните за шнур электропитания, чтобы сдвинуть или выключить Dremel 3D40. Защищайте шнур электропитания от воздействия высоких температур, масла, острых кромок или подвижных частей оборудования. Поврежденные или схлестнутые шнуры электропитания повышают риск поражения электрическим током.
d. Старайтесь не пользоваться изделием во время грозы. Скачок напряжения при вспышке молнии может стать причиной поражения электрическим током.
e. В экстренных ситуациях выньте вилку Dremel 3D40 из розетки.

ИНДИВИДУАЛЬНАЯ БЕЗОПАСНОСТЬ

RU

a. Будьте внимательны. Следите за своими действиями при работе с Dremel 3D40. Не работайте с Dremel 3D40 в состоянии усталости или алкогольного/наркотического опьянения, а также в случае приема определенных лекарственных препаратов. Малейшая невнимательность при работе с Dremel 3D40 может привести к травмам.
b. Используйте средства индивидуальной защиты. Использование таких индивидуальных средств защиты, как очки и термостойкие перчатки, снижает риск получения травмы.
с. Используйте спецодежду. Не надевайте одежду слишком свободного покроя и украшения. Волосы, одежда и перчатки должны находиться на достаточном расстоянии от движущихся элементов. Свободная одежда, длинные волосы или украшения могут быть затянуты вращающимися частями оборудования.

ЭКСПЛУАТАЦИЯ И УХОД ЗА DREMEL 3D40

a. Перед каждым использованием проверяйте узлы и детали оборудования на предмет совмещения положений или блокирования движущихся частей, поломки деталей и других условий, влияющих на работоспособность Dremel 3D40. При подозрении на имеющиеся повреждения отправьте Dremel 3D40 для ремонта в уполномоченный сервисный центр Dremel, прежде чем продолжить эксплуатацию. Использование оборудования Dremel 3D40 в поврежденном виде может привести к низкому качеству создаваемых предметов, дальнейшему повреждению оборудования, материальному ущербу или травмам.

b. Не касайтесь головки экструдера на работающем Dremel 3D40 или дождитесь ее остывания до температуры не выше 60 °C (140 °F). Соприкосновение с горячей головкой экструдера во время или после работы может привести к травме.

с. Установите Dremel 3D40 в хорошо проветриваемом помещении. Оставьте вокруг Dremel 3D40 свободное место на расстоянии не менее 8 дюймов. При работе Dremel 3D40 во время создания модели происходит плавление пластмассы. Испарения от пластмассы, выделяемые во время работы Dremel 3D40, могут приводить к раздражению глаз и дыхательных путей. Размещение Dremel 3D40 слишком близко к окружающим предметам затрудняет нормальную вентиляцию.

d. Ничего не трогайте внутри работающего Dremel 3D40. Касание движущихся частей Dremel 3D40 во время работы может стать причиной ухудшения качества создаваемой модели, повреждения оборудования или травм.

e. Не оставляйте Dremel 3D40 без присмотра во время работы. Привлечение к работе с Dremel 3D40 персонала, который не ознакомлен с этими предупреждениями и инструкциями, может привести к повреждению оборудования, материальному ущербу или травмам.

f. Используйте только ПЛА-нить, сертифицированную компанией Dremel. Использование нити, которая не сертифицирована компанией Dremel, может

привести к повреждению оборудования и имущества.

g. Следите за тем, чтобы мелкие предметы, создаваемые с помощью Dremel 3D40, были недоступны для маленьких детей. Мелкие предметы представляют собой угрозу, связанную с опасностью удушения для маленьких детей.

h. Не разрешается создавать противозаконные или непристойные предметы с использованием Dremel 3D40.

i. Не используйте Dremel 3D40 для создания предметов, которые предназначаются для применения со свечами, жидким топливом или другими источниками тепла. Под воздействием огня или других источников нагрева пластмасса может плавиться. Такое использование предметов, создаваемых с помощью Dremel 3D40, может стать причиной пожара, материального ущерба и траем.

j. Не используйте Dremel 3D40 для создания предметов, которые предназначаются для пищевых продуктов или напитков, например в целях их приготовления, внешнего оформления, хранения или потребления. Такое использование предметов, создаваемых с помощью Dremel 3D40, может стать причиной заболеваний или траем.

k. Не используйте Dremel 3D40 для создания предметов, которые предназначаются для работы с применением электрических деталей или корпусов электрических деталей. ПЛА-пластик не подходит для работы с электрическим оборудованием. Такое использование предметов, создаваемых с помощью Dremel 3D40, может стать причиной материального ущерба и травм.

I. Не подносите пластмассовые предметы ко рту. ПЛА-пластик не подходит для приготовления пищи или напитков, а также для столовой/кухонной посуды. Такое использование предметов, создаваемых с помощью Dretel 3D40, может стать причиной заболеваний или траем.

m. Не используйте Dremel 3D40 для создания предметов, которые предназначаются для хранения химических реактивов. ПЛА-пластик не подходит для хранения химикатов. Такое использование предметов, создаваемых с помощью Dremel 3D40, может стать причиной материального ущерба и травм.

п. Не разрешается вносить изменения в конструкцию Dremel 3D40 или менять заводские настройки. Изменения могут приводить к повреждению оборудования, материальному ущербу и травмам.

o. Не разрешается подвергать Dremel 3D40 воздействию температур выше 70 °C (158 °F). Dremel 3D40 может выйти из строя. Dremel 3D40 предназначается для работы в диапазоне температур 16–29 °C (60–85 °F).

р. Не допускайте перемещений или толчков Dremel 3D40 или экструдера во время работы. Создание модели может происходить неправильно.

q. Не заменяйте цвет нити или катушку во время создания модели. Это аннулирует процесс создания предмета и может повредить экструдер.

г. Не вытягивайте нить наружу до появления соответствующего указания на сенсорной панели. Невыполнение этого требования может повредить экструдер.

s. При уборке мусора проявляйте особую осторожность, чтобы не повредить экструдер. Dretel 3D40 не может работать нормально с поврежденной головкой экструдера и требует замены.

t. Перед каждым рабочим сеансом следите, чтобы технологическая платформа была покрыта пленкой, указанной компанией Dremel. Использование несоответствующей пленки может привести к повреждению оборудования и низкому качеству создаваемого предмета.

и. Следите за положением своего тела, когда снимаете созданный предмет с платформы, используя ручной инструмент. Случайное падение инструмента и неправильное положение тела во время снятия предмета с технологической платформы может стать причиной травмы.

v. Во время снятия предмета старайтесь не поцарапать технологическую платформу. Царапины на платформе ведут к неправильному созданию предмета.

w. Не роняйте технологическую платформу. При этом может разбиться пластина из закаленного стекла, что связано с опасностью получения травмы.

х. Не вынимайте пластину из закаленного стекла из пластмассового держателя. Касание кромки пластины из закаленного стекла может привести к травме.

у. При снятии предметов не допускайте изгибающих или скручивающих деформаций технологической платформы. При этом пластина из закаленного стекла может отделиться от пластмассового держателя и стать причиной травмы.

z. Компания Dremel не несет ответственность за конструктивную целостность или коммерческую ценность предметов, создаваемых с помощью Dremel 3D40. Структурные модели, создаваемые людьми, не имеющими достаточного опыта в проектировании, могут стать причиной материального ущерба и травм.

ОБСЛУЖИВАНИЕ

a. Перед выполнением любых операций, связанных с обслуживанием, всегда отсоединяйте шнур питания Dremel 3D40 от розетки. Невыполнение этого требования может привести к травмам и выходу оборудования из строя.

b. Поручайте обслуживание и ремонт Dremel 3D40 только уполномоченному сервисном центру Dremel с использованием запасных частей исключительно от компании Dremel. Это позволит поддерживать нормальную работу и безопасность эксплуатации Dremel 3D40.

с. Используйте только материалы и детали, сертифицированные компанией Dremel. Использование материалов предметов или 3D-предметов, кроме сертифицированных Dremel® и оригинальных деталей Dremel®, может привести к недействительности гарантии.

СОДЕРЖАНИЕ

Общие указания по безопасности .....297

Содержание ....299

Используемые символы и обозначения ....299

Сведения об объектах интеллектуальной

собственности....299

Функциональное описание

и технические характеристики ....300

Ресурсы 3D40 ....301

Словарь терминов ....301

Знакомство с 3D40 ....303

Введение ....305

Состав комплекта * ......305

Сенсорная панель....307

Пиктограммы сенсорной панели .....312

Первичная настройка 313

Подготовка к созданию модели ....314

Создание модели....318

Снятие предмета ....320

Методические рекомендации....321

Обслуживание 322

Техническое обслуживание и ремонт .....324

Программное обеспечение

с открытым исходным кодом....325

Потребительская ограниченная

гарантия Dremel ^® 326

ИСПОЛЗУЕМЫЕ СИМВОЛЫ И ОБОЗНАЧЕНИЯ

Символ Имя Назначение/

		пояснение
ВНИМАНИЕ	Символ «Предупреждение»	Предлагает пользователю ознакомиться с предупреждающими сообщениями
[Н8К2]	Символ «Читай руководство»	Предлагает пользователю изучить руководство.

ВНИМАНИЕ

ИЗДЕЛИЕ ОТНОСИТСЯ К

КЛАССУ А. В БЫТОВЫХ

УСЛОВИЯХ ИЗДЕЛИЕ МОЖЕТ СОЗДАВАТЬ РАДИОПОМЕХИ, ПРИ ЭТОМ ОТ ПОЛЬЗОВАТЕЛЯ МОЖЕТ ПОТРЕБОВАТЬСЯ ПРИНЯТИЕ СООТВЕТСТВУЮЩИХ МЕР.

СВЕДЕНИЯ ОБ ОБЪЕКТАХ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ

Устройство Dremel 3D40 предназначено для печати трехмерных предметов из цифровых файлов, которые вы создали самостоятельно или которые находятся в вашей собственности, либо на которые вы получили права с целью печати с использованием Dremel 3D40. При создании предметов при помощи Dremel 3D40 пользователь несет ответственность за то, чтобы не допускать нарушения прав на объекты интеллектуальной собственности третьих лиц и не нарушать соответствующие законы или нормативные акты, такие как законы об охране интеллектуальной собственности, действующие в США или других странах. Запрещается использовать Dremel 3D40 с целью создания предметов, защищенных правами интеллектуальной собственности, которые принадлежат третьим лицам, без соответствующего разрешения этих лиц. Разрешение от третьих лиц при использовании Dremel 3D40 требуется в следующих случаях: создание дубликата или копии (частично или полностью) любого предмета, автором которого не является пользователь; создание предмета из цифрового файла, который не принадлежит пользователю на праве собственности; создание предмета по результатам сканирования физического объекта, которое делалось не пользователем. Ответственность за получение разрешения возлагается на пользователя. В некоторых случаях получение такого разрешения невозможно. Если получение разрешения невозможно, пользователь должен отказаться от создания такого предмета. Риск ответственности за такое изготовление относится к изготовителю. Запрещается вносить изменения, проводить инженерный анализ, декомпиляцию или дизассемблирование Dremel 3D40 либо его программного обеспечения или программно-аппаратных средств, кроме случаев, разрешенных соответствующим законодательством. Применение Dremel 3D40 любым иным способом, не упомянутым в рекомендациях настоящей инструкции по эксплуатации/технике безопасности, осуществляется пользователем под свою собственную ответственность. Использование Dremel 3D40

для создания предметов в нарушение прав интеллектуальной собственности, принадлежащих третьим лицам, может повлечь за собой уголовную ответственность и соответствующие санкции, включая денежные компенсации ущерба, штрафы или тюремное заключение.

ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СОЗДАНИЕ МОДЕЛИ

Экструдер: одиночное экструдирование

Температура экструдера: до 230°C (397°F)

Рабочий интерфейс: полноцветная сенсорная панель IPS 3,5"

Макс. объем создаваемой модели: 10 x 6 x 6,7" (255 x 155 x 170 мм)

Толщина слоя: 4 мил | 0,004 дюйма 100 микрон | 0,10 мм

Цвета нити: Ассортимент цветов см. на Dremel3D.com Встроенная память: 4 Г6

Внешняя память: Флеш-накопитель USB

МАССА И ГАБАРИТНЫЕ РАЗМЕРЫ

Масса (без катушки): 16 кг (35 фунтов)

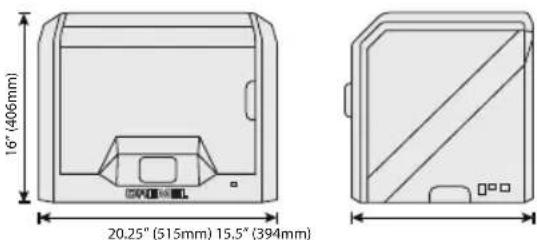

Габаритные размеры: 20,25 x 16 x 15,9" (515 x 406 x 394 мм)

FILAMENT (НИТЬ)

Работает ТОЛЬКО с нитью Dremel 1,75 мм

ХРАНЕНИЕ НИТИ

Качество всех полимеров со временем ухудшается. Не вскрывайте упаковку нити без надобности. Нить должна храниться при комнатной температуре: 16–29 °C (60–85 °F), в сухом месте.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Dremel 3D40 поставляется с бесплатным ПО

Dremel Digilab 3D Slicing для Windows и Mac OSX.

Это приложение преобразует цифровые файлы

с трехмерными объектами в файлы, по которым может производиться печать.

ПОДДЕРЖИВАЕМЫЕ ОПЕРАЦИОННЫЕ СИСТЕМЫ

• Apple ^ Mac ^ OS ^ X v10.9 или более поздние версии (Mavericks)
• Microsoft ^ Windows ^ 8.1
• Microsoft ^ Windows ^ 7 SP1

МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К СИСТЕМЕ

• ЦП: 64-битный процессор (32-разрядные устройства не поддерживаются)
• Память: 3 Гб RAM (рекомендуется 4 Гб или больше)
• Место на диске: \~2 Гб свободного места на диске для установки программы
• Видеоадаптер: 1,024 Мб GDDR RAM или больше. Графическая карта с поддержкой Microsoft® Direct3D® 11 или мощнее
• Координатно-указательное устройство: трехкнопочная мышь

ТРЕБОВАНИЯ К ПИТАНИЮ

Номинальные входные параметры тока 3D40:100-240 В, 47-60 Гц, 0,8-1,8 А

РАБОЧИЕ УСЛОВИЯ

Температура в помещении: 16–29 °C (60–85 °F) Ровная рабочая поверхность

Сухая рабочая среда

Ресурс Описание		Местонахождение
Краткое руководство пользователя	Предлагает иллюстрированные пошаговые инструкции о том, как начать работать с принтером 3D40.	Бумажная версия краткого руководства пользователя находится в коробке с прямоугольным компонентом. Оно также доступно по адресу www.dremel3d.com.
Сайт Dremel 3D	Предоставляет самую последнюю версию ПО для 3D40, информацию о товаре, клиентскую поддержку, а также возможность загрузить трехмерные модели и проекты.	www.dremel3d.com
Клиентская поддержка Dremel 3D	Обратитесь в Dremel за помощью по вопросам приобретенного товара, технического обслуживания и оказываемых услуг.	www.dremel3d.com
Программное обеспечения для слайсинга и подготовки файлов печати	Позволяет загружать, редактировать и создавать файлы с трехмерными объектами.	Установка производится через сайт www.dremel3d.com или с флешнакопителя USB, который предоставляется вместе с Dremel 3D40.

СЛОВАРЬ ТЕРМИНОВ

Термин Значение
Технологическая платформа	Плоская поверхность, используемая в Dremel 3D40 для создания предметов.
Зажим технологической платформы	Зажим расположен перед основанием платформы и используется для ее закрепления на месте.

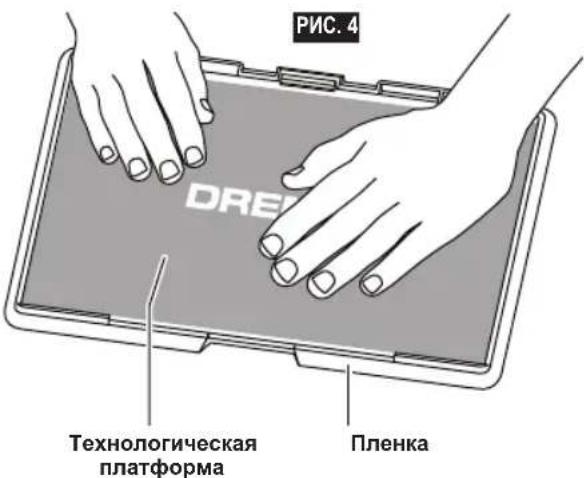

Пленка Клейкая пленка, которая способствует улучшению однородности предметов и позволяет им приклеиваться к поверхности технологической пластины.
Создаваемый объем	Трехмерная (3D) область в пространстве, которую будет занимать предмет после того, как он будет закончен. Объем Dremel 3D40 является максимальным рабочим объемом, т. е. предметы, превышающие данный объем, не могут быть созданы без изменения размера или разбивки предмета на части.
Дверца В передней панели Dremel 3D40 имеется дверца. Она обеспечивает доступ к технологической платформе, экструдеру, нити и создаваемым предметам. Дверца изготовлена из прозрачного материала, позволяя следить за ходом печати, при этом поддерживая стабильность условий процесса.

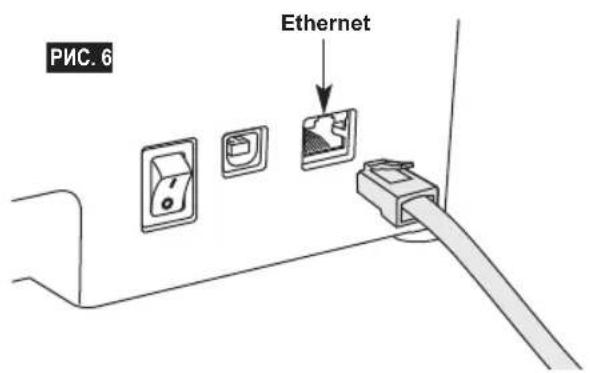

Порт Ethernet Технология для проводных локальных вычислительных сетей, обеспечивающая обмен данными между электронными устройствами.
Экструдер Узел, обеспечивающий механическую протяжку нити через вход экструдера, нагрев нити до температуры печати и вытягивание нагретой нити наружу через головку экструдера.
Вентилятор экструдера	Вентилятор используется для охлаждения наружной поверхности экструдера и редукторного двигателя.
Дефлектор вентилятора экструдера	Пластмассовая деталь, которая направляет воздух от вентилятора в сторону технологической платформы, помогая охладить создаваемую модель.
Вход экструдера	Отверстие вверху экструдера, через которое проходит нить для печати.
Рычаг экструдера	Рычаг сбоку экструдера, который используется для расцепления с редукторным двигателем экструдера.
Головка экструдера	Сопло внизу экструдера, через которое подается нить для печати.
Нить Нитевидная прядь пластмассы.

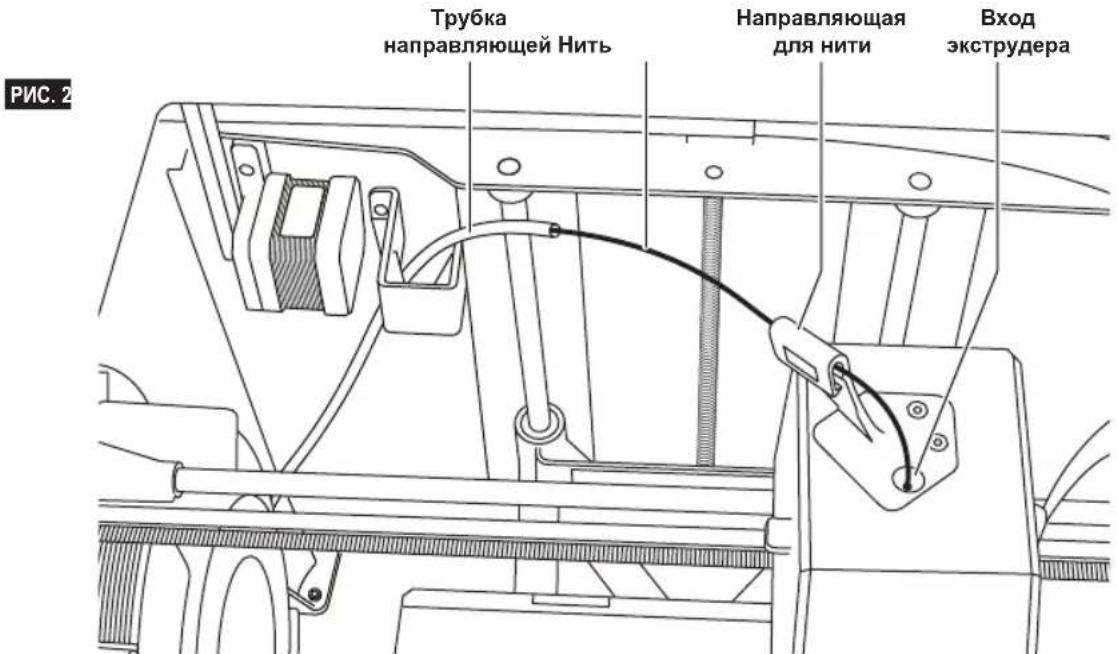

Трубкапаправляю-щей нити	Пластиковый элемент, которыйнаправляет нить от катушки черезканал в наружном корпусе вашегоDremel 3D40.
Датчикзащемлениянити	Датчик в экструдере, которыйпереводит принтер в режим паузы,если во время печати нить неподается нормально.
Датчикокончаниянити	Датчик на входе экструдера,который переводит принтер врежим паузы, если во время печатинить заканчивается.
Катушка снитью	Цилиндрическая деталь, накоторую наматывается нить вцелях хранения и непрерывногоиспользования.
.G3Drem/.G4Drem	Формат файла для печати,совместимый с Dremel 3D40.
Регуляторывыставленияпо уровню	Регуляторы расположены подоснованием технологическойплатформы. Они используются длявыставления необходимого зазорамежду головкой экструдера итехнологической платформой.
Датчик уровня	Датчик, который определяет высотутехнологической платформы ипомогает ее правильно выставитьпо уровню.
Крышка Вверху	Датчик, который определяет высотутехнологической платформы ипомогает ее правильно выставитьпо уровню.
Острогубцы	Инструмент, обычноиспользующийся для удержаниямелких предметов и подбораизлишков материала, которыйможет быть слишком горячим,чтобы брать его руками.
Файл ОВЈ Стандартный формат цифровыхфайлов, используемых в рядепрограмм для трехмерногомоделирования. Эти файлысоздаются в программах длятрехмерного моделированиясторонних разработчиков илизагружаются с сайта Dremel3d.com.

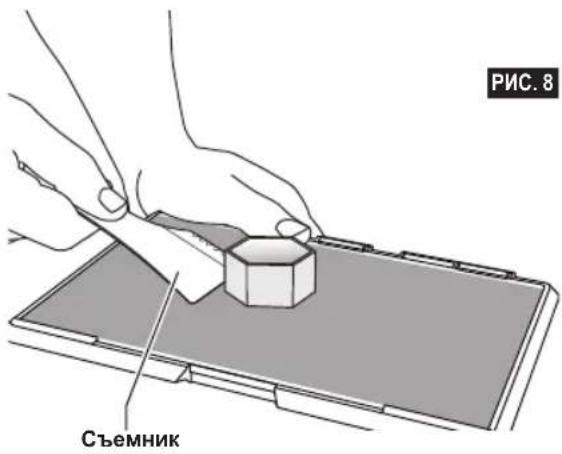

Инструментдля съемапредметов	Инструмент, который используетсядля отделения созданныхпредметов от технологическойплатформы.
Полилактиды(ПЛА)	Биоразлагаемый, биосовместимыйпластичный материал, получаемыйиз возобновляемых ресурсов,например из кукурузного крахмала.
Держателькатушки	Пластмассовая деталь слеваот технологической платформывнутри области печати Dremel3D40, которая предназначается длякрепления катушки с нитью.
Крышкакатушки	Съемная крышка, котораяфиксирует катушку с нитью надержателе.

Шаговыйдвигатель	Бесщеточный электрическийдвигатель постоянного тока,используемый для приводанаправляющих и шестеренчатогомеханизма экструдера.
Файл .STL Стандартный формат цифровыхфайлов, используемых в рядепрограмм для трехмерногомоделирования. Эти файлысоздаются в программах длятрехмерного моделированиясторонних разработчиков илизагружаются с сайта Dremel3d.com.
Сенсорнаяпанель	Полноцветный дисплей ссенсорным управлением.Позволяет следить за Dremel 3D40и создаваемыми предметами,подавая при этом командынепосредственно на Dremel 3D40,не прибегая к помощи компьютера.
Флеш-накопительUSB	Портативная плата памяти,используемая в самыхразнообразных устройствах.
WI-FI Технология для беспроводныхлокальных вычислительных сетей,обеспечивающая обмен даннымимежду электронными устройствами.
Направляю-щиекоординатнойоси X	Набор направляющих с каждой издвух сторон экструдера, которыйпозволяет шаговому двигателюпередвигать экструдер в левую илиправую сторону зоны печати.
Направляю-щиекоординатнойоси Y	Набор направляющих с каждой издвух сторон зоны печати, которыйпозволяет шаговому двигателюпередвигать экструдер вперед илиназад от этой зоны.
Направляю-щиекоординатнойоси Z	Набор направляющих в тыльнойчасти зоны печати, которыйпозволяет шаговому двигателюпередвигать технологическуюплатформу вверх или вниз.

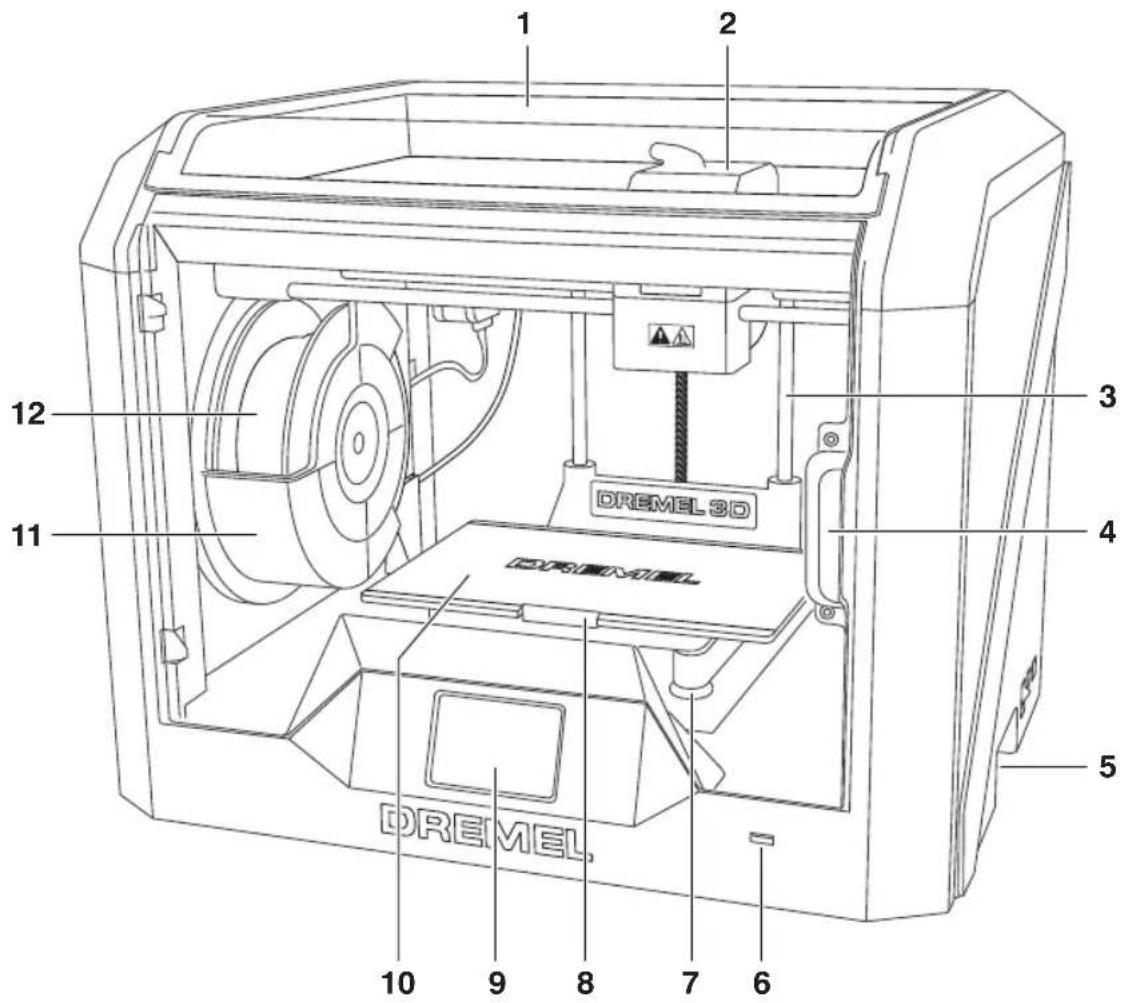

ЗНАКОМСТВО С 3D40

1 2 3 DREMEL 3D 4 5 6 7 8 9 10 11 12 DREMEL

1. Крышка
2. Экструдер
3. Направляющая координатной оси Z
4. Дверца
5. Ручки
6. Порт USB A
7. Регуляторы выставления по уровню
8. Зажим технологической платформы
9. Сенсорная панель
10. Технологическая платформа

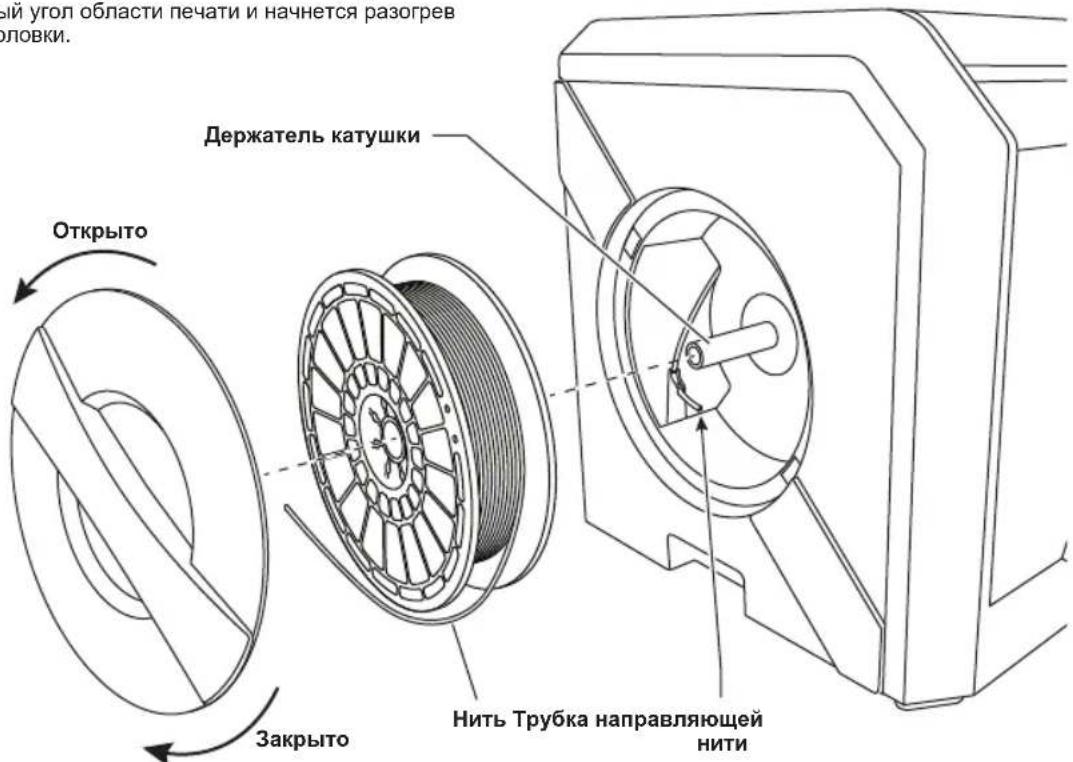

11. Держатель катушки для нити
12. Катушка с нитью

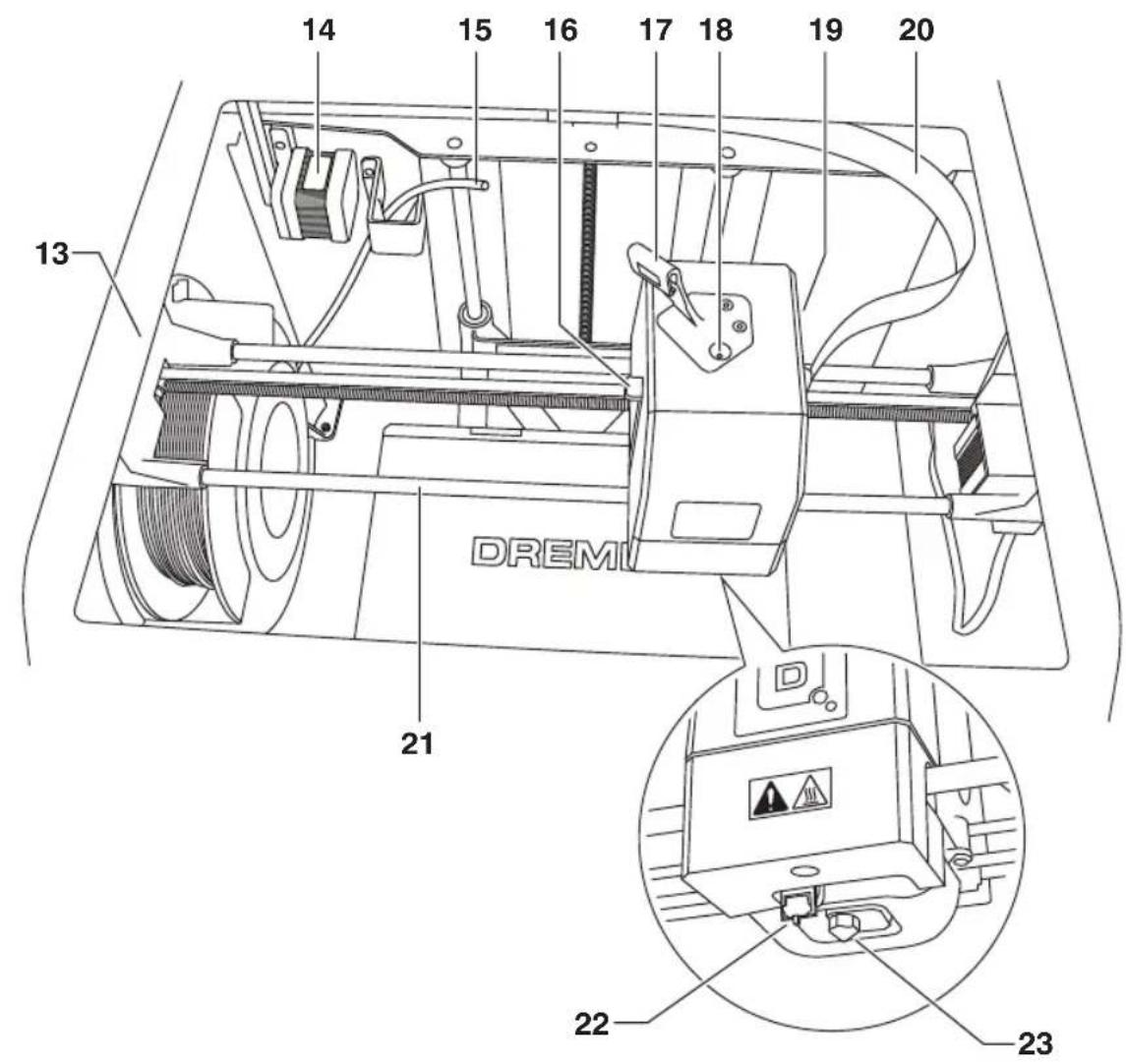

13. Направляющая координатной оси Y

14. Шаговый двигатель

15. Трубка направляющей нити

16. Рычаг экструдера
17. Зажим направляющей нити
18. Вход экструдера
19. Вентилятор экструдера
20. Плоский кабель
21. Направляющая координатной оси X
22. Датчик уровня
23. Головка экструдера

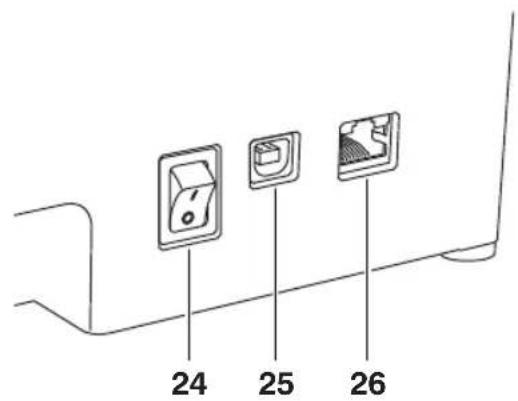

    24.Выключатель питания
24. Порт USB В
25. Порт Ethernet

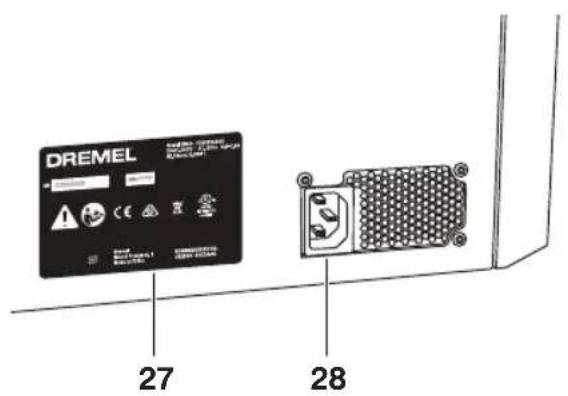

26. Заводская табличка
27. Вход питания

13 14 15 16 17 18 19 20 21 DREMI 22 23

24 25 26

DREMEL 27 28

ВВЕДЕНИЕ

Добро пожаловать в мир Dremel Digilab 3D. Наша цель — показать, как работает процесс трехмерной печати, и поделиться имеющимся опытом, который поможет вам воплотить свои идеи в жизнь. Трехмерная печать представляет собой процесс, в котором нужна настойчивость и нельзя бояться экспериментировать. К счастью, в этом вам помогут специалисты Dremel, которые сделают вашу работу проще с помощью онлайн-подсказок и поддержки. С Dremel воплотить свои идеи в жизнь и усовершенствовать их.

СОСТАВ КОМПЛЕКТА \*

Краткое руководство пользователя

Инструмент для съема предметов

Флеш-накопитель USB

* Количество может изменяться в зависимости от комплектации.
** Не хранить в местах с высокой температурой или влажностью.

Инструмент для прочистки

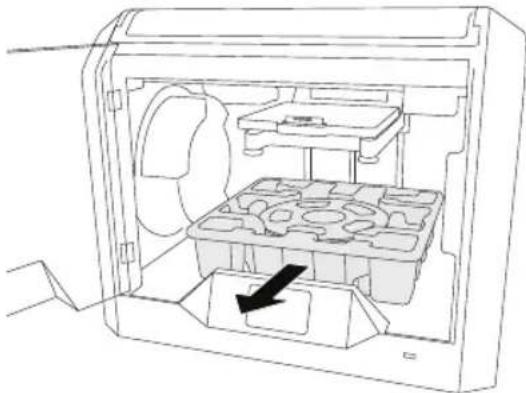

РАСПАКОВКА

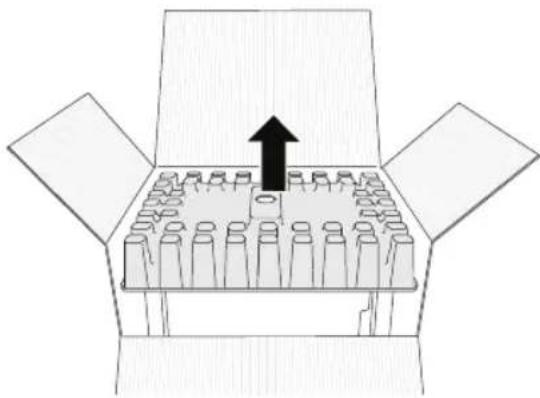

1. Поставьте коробку на стол, разрежьте упаковочную ленту и откройте коробку.
   2.Выньте верхний вкладыш.

1. Достаньте принтер 3D40 и поставьте его на стол.

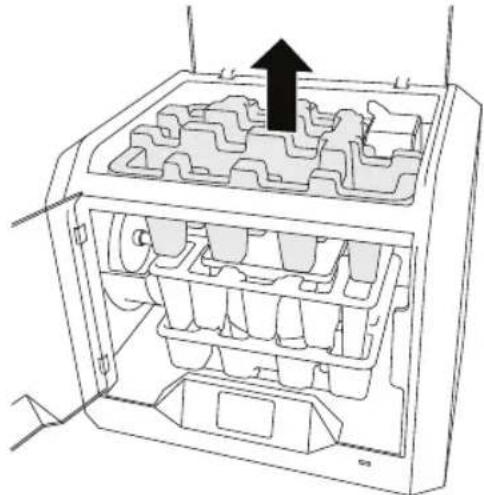

2. Откройте крышку и выньте верхний вкладыш.

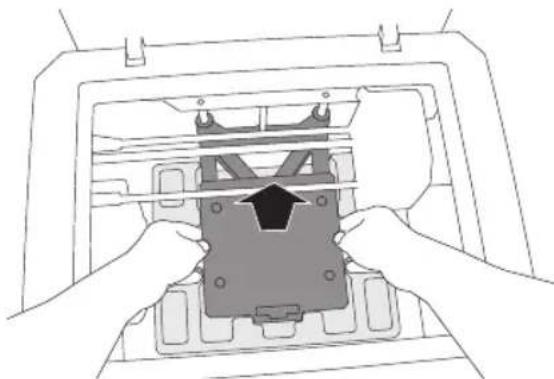

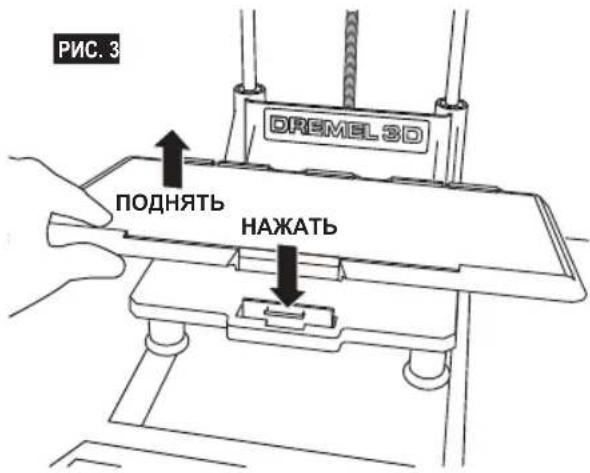

1. Поднимите технологическую пластину, подняв ее за обе стороны.

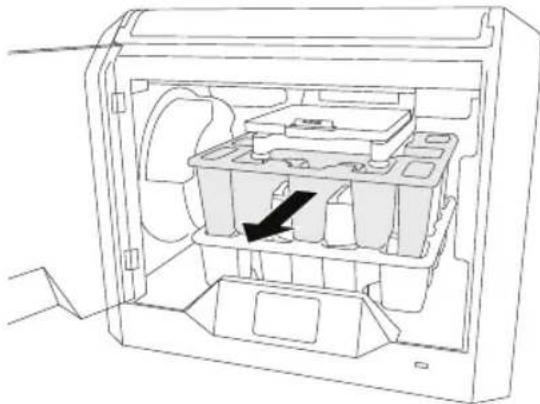

1. Откройте крышку и выньте средний вкладыш.

1. Выньте нижний вкладыш.

Совет! Сохраните упаковку на случай необходимости транспортировки и хранения в будущем.

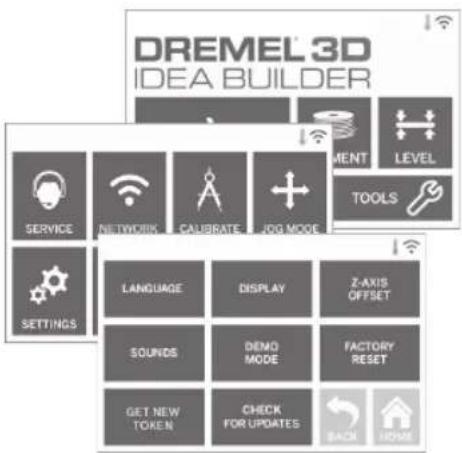

СЕНСОРНАЯ ПАНЕЛЬ

Благодаря встроенному программному обеспечению и сенсорной панели использовать Dremel 3D40 легко и без компьютера. Прежде чем приступить к созданию модели, ознакомьтесь со структурой меню и опций сенсорной панели.

ВНИМАНИЕ

ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ DREMEL 3D40 ВЫПОЛНЯЙТЕ ТРЕБОВАНИЯ ВСЕХ ПРЕДУПРЕЖДЕНИЙ И ИНСТРУКЦИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. НЕВЫПОЛНЕНИЕ ЭТОГО МОЖЕТ ПРИВЕСТИ К ПОЖАРУ, ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ, МАТЕРИАЛЬНОМУ УЩЕРБУ ИЛИ ТРАВМАМ.

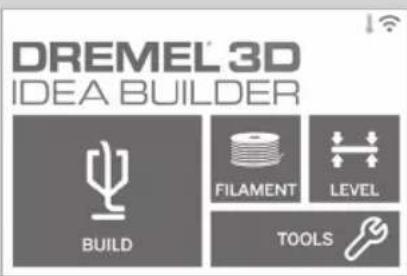

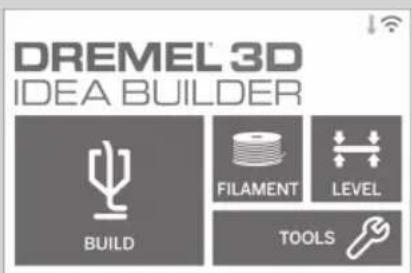

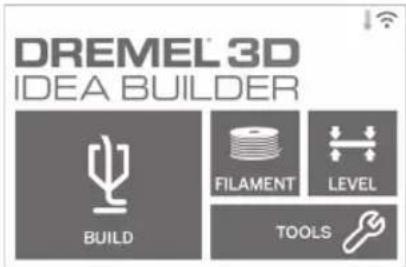

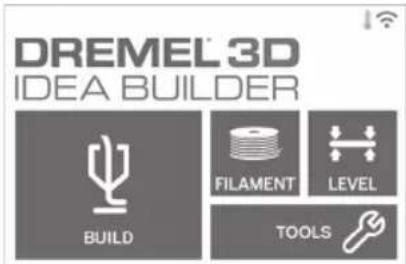

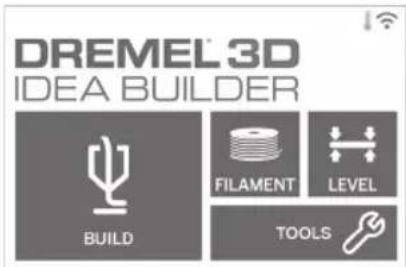

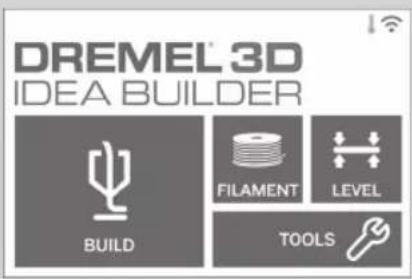

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

BUILD (СОЗДАТЬ)

Коснитесь, чтобы выбрать трехмерную модель и начать процесс создания (см. стр. 318 для ознакомления с подробными инструкциями).

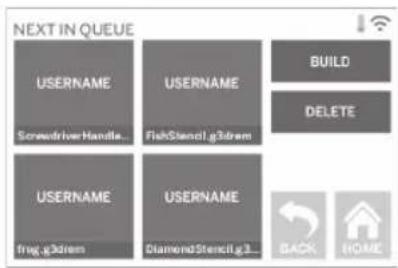

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

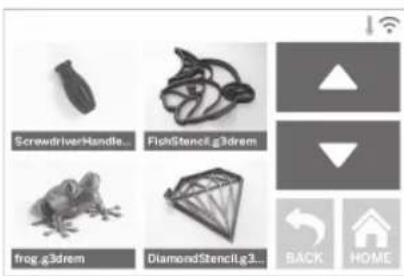

МЕНЮ BUILD (СОЗДАТЬ)

Коснитесь Printer (Принтер), USB Flash Drive (Флеш-накопитель USB) или Print Queue (Очередь печати), чтобы выбрать путь к нужному файлу.

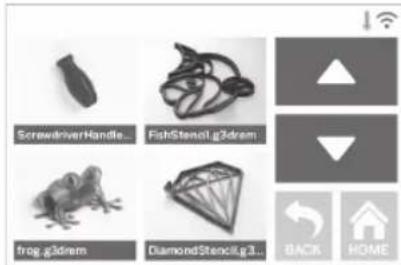

ScrewdriverHandle... FishStencil g3drem frog.g3drem DiamondStencilg3... BACK HOME

МЕНЮ MODEL (МОДЕЛЬ)

Коснитесь, чтобы выбрать нужную модель, или используйте стрелки, чтобы прокручивать страницы с целью отыскать свою модель.

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

FILE DETAILS (СВЕДЕНИЯ О ФАЙЛЕ)

BUILD (СОЗДАТЬ) — коснитесь, чтобы начать процесс создания.

DELETE (УДАЛИТЬ) — коснитесь, чтобы удалить файл модели из памяти принтера или флеш-накопителя USB.

COPY TO PRINTER (СКОПИРОВАТЬ НА

ПРИНТЕР) — перейдя к флеш-накопителю USB, коснитесь пиктограммы, чтобы скопировать файл с моделью в память принтера.

TIME REMAINING: 00:00 CHANGE FILAMENT

BUILD STATUS (СТАТУС СОЗДАНИЯ)

STOP (СТОП) — коснитесь, чтобы остановить текущий сеанс.

PAUSE/PLAY (ПАУЗА/ВОСПРОИЗВЕДЕНИЕ) — коснитесь, чтобы сделать паузу или возобновить текущий процесс создания. Пауза дает возможность использовать кнопку для нити.

CHANGE FILAMENT (ЗАМЕНИТЬ НИТЬ) — коснитесь, чтобы заменить нить в процессе печати и добавить больше нити или изменить цвет.

NEXT IN QUEUE USERNAME Screwdriver Handle... FisikStencil1.g3drem USERNAME frig.g3drem USERNAME DiamondStencil.g3... BUILD DELETE BACK HOME

МЕНЮ PRINT QUEUE (ОЧЕРЕДЬ ПЕЧАТИ)

BUILD (СОЗДАТЬ) — коснитесь, чтобы

просмотреть информацию о следующей модели.

DELETE (УДАЛИТЬ) — коснитесь, чтобы удалить следующую модель из очереди.

FILE NAME BUILD TIME BUILD DELETE BACK HOME

ИНФОРМАЦИЯ О МОДЕЛИ В ОЧЕРЕДИ ПЕЧАТИ

BUILD (СОЗДАТЬ) — коснитесь, чтобы начать процесс создания.

DELETE (УДАЛИТЬ) — коснитесь, чтобы удалить файл модели из очереди.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

FILAMENT (НИТЬ)

Коснитесь, чтобы приступить к нагреву и начать процесс загрузки/смены нити (см. стр. 314 для ознакомления с инструкциями по загрузке/смене нити).

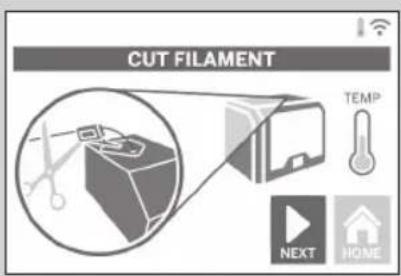

CUT FILAMENT TEMP NEXT HOME

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

LEVEL (ВЫСТАВЛЕНИЕ ПО УРОВНЮ)

Коснитесь, чтобы начать процесс выставления технологической платформы по уровню (см. стр. 317 для ознакомления с инструкциями по выставлению технологической платформы по уровню).

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

TOOLS (ИНСТРУМЕНТЫ)

Коснитесь, чтобы перейти к следующим отдельным функциям и настройкам принтера.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

FOR HELP PLEASE CONTACT DREMEL CUSTOMER SERVICE: 4915 21ST STREET RACINE, WI 53406 [phone] @

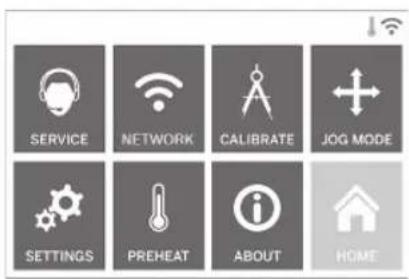

SERVICE (СЕРВИС)

Коснитесь, чтобы войти в сервисное меню и увидеть контактную информацию службы клиентской поддержки.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

CONNECT Wi-Fi DISCONNECT Wi-Fi SET PROXY BACK HOME

NETWORK (CETB)

Коснитесь, чтобы войти в меню Network для подключения или отключения беспроводного доступа Wi-Fi и изменения настроек проксисервера в Set Proxy.

CONNECT WIFI (ПОДКЛЮЧИТЬСЯ ЧЕРЕЗ

БЕСПРОВОДНЫЙ ДОСТУП) — коснитесь, чтобы выполнить беспроводное соединение Wi-Fi.

DISCONNECT WIFI (ОТКЛЮЧИТЬ WIFI) – коснитесь, чтобы выключить Wifi.

SET PROXY (НАСТРОИТЬ ПРОКСИ-

СЕРВЕР) — коснитесь, чтобы задать ручные прокси-настройки.

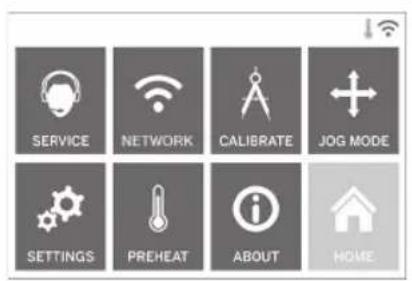

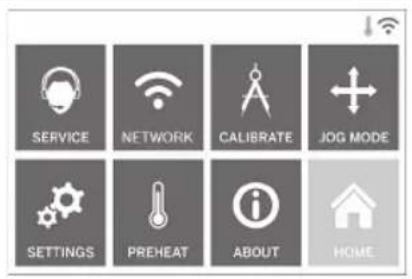

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

Коснитесь, чтобы передвинуть экструдер и технологическую платформу в нулевое положение.

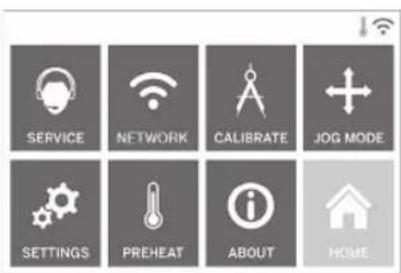

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

JOG MODE (ТОЛЧКОВЫЙ РЕЖИМ)

Коснитесь, чтобы вывести на дисплей опции перемещения экструдера и технологической платформы по осям X, Y и Z.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME

SETTINGS (НАСТРОЙКИ)

LANGUAGE (ЯЗЫК) — коснитесь, чтобы выбрать другой язык меню.

DISPLAY (ДИСПЛЕЙ) — коснитесь, чтобы индивидуально настроить светодиоды корпуса или «горячие клавиши» главного меню.

Z-AXIS OFFSET (СМЕЩЕНИЕ ПО ОСИ Z) — используется для калибровки высоты технологической пластины во время сборки.

SOUNDS (ЗВУК) — коснитесь, чтобы включить/выключить звуковые сигналы 3D40.

DEMO MODE (ДЕМО-РЕЖИМ) — коснитесь, чтобы включить или выключить демонстрационный режим.

FACTORY RESET (ВОЗВРАТ К ЗАВОДСКИМ НАСТРОЙКАМ) — коснитесь, чтобы удалить всю информацию, сохраненную в 3D40, и восстановить заводские настройки.

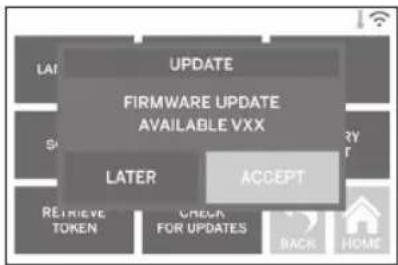

CHECK FOR UPDATES (ПРОВЕРКА

ОБНОВЛЕНИЙ) — коснитесь, чтобы проверить наличие новой версии прошивки, когда устройство подключено к Wifi или Ethernet.

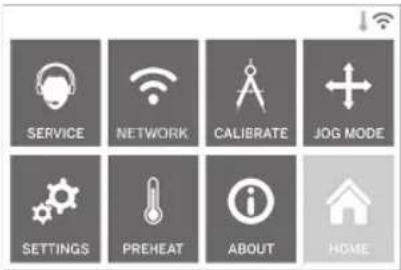

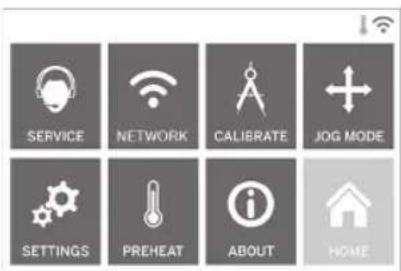

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

HEATING: PURGE STOP BACK HOME

PREHEAT (ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ)

Коснитесь, чтобы автоматически начать разогрев экструдера для печати или удаления излишков.

PURGE (ПРОДУВКА) — когда экструдер разогрелся, коснитесь этой опции, чтобы выдавливать нить в ручном режиме.

STOP/START (CTOP/CTAPT) —

коснитесь, чтобы остановить или начать предварительный нагрев.

SERVICE NETWORK CALIBRATE JOG MODE SETTINGS PREHEAT ABOUT HOME

DREMEL 3D40 IDEA BUILDER FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC:

ABOUT (ОБ УСТРОЙСТВЕ)

Коснитесь, чтобы увидеть информацию о 3D40, в т. ч. версию микропрограммного обеспечения, счетчик использований, статус принтера и MAC-адрес.

ПИКТОГРАММЫ СЕНСОРНОЙ ПАНЕЛИ

Указывает на наличие ошибки: например, отсутствует нить или открыта дверца.

Указывает, что установлена связь Ethernet.

Указывает уровень сигнала Wi-Fi, после установления соединения значок Wi-Fi становится синего цвета.

Указывает на то, что экструдер холодный.

Указывает на то, что экструдер теплый.

Указывает на то, что экструдер горячий.

ПЕРВИЧНАЯ НАСТРОЙКА

Когда питание Dremel 3D40 включается первый раз, система предложит выполнить первоначальную настройку сети. После завершения этого процесса у вас появится доступ к уведомлениям об обновлениях прошивки.

1. Чтобы завершить первоначальную настройку, коснитесь Yes (Да) после появления соответствующей надписи на экране. Если сейчас отказаться от выполнения настроек сети, к этому всегда можно будет вернуться позднее.
2. Если выбрать Yes (Да), 3D40 автоматически установит соединение ethernet или выполнит поиск доступных беспроводных сетей.

SEARCHING AVAILABLE NETWORKS BACK HOME

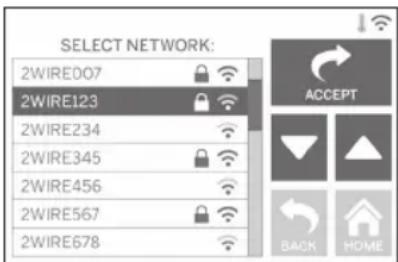

1. Выберите беспроводную сеть, используя сенсорную панель. При помощи стрелок прокрутите список доступных беспроводных сетей. Выберите беспроводную сеть и нажмите Ассерт (Принять).

SELECT NETWORK: 2WIRE007 2WIRE123 2WIRE234 2WIRE345 2WIRE456 2WIRE567 2WIRE678 ACCEPT BACK HOME

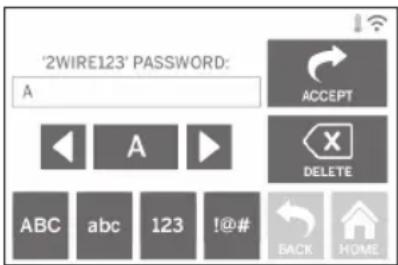

1. Введите пароль для этой беспроводной сети и коснитесь Accept (Принять).

'2WIRE123' PASSWORD: A ACCEPT DELETE ABC abc 123 !@# BACK HOME

ПОДГОТОВКА К СОЗДАНИЮ МОДЕЛИ

ВНИМАНИЕ

ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ DREMEL 3D40 ВЫПОЛНЯЙТЕ

ТРЕБОВАНИЯ ВСЕХ ПРЕДУПРЕЖДЕНИЙ И ИНСТРУКЦИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. Невыполнение этого может привести к пожару, повреждению оборудования, материальному ущербу или травмам.

ВНИМАНИЕ

НЕ КАСАЙТЕСЬ ГОЛОВКИ ЭКСТРУДЕРА ВО ВРЕМЯ

РАБОТЫ ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). Соприкосновение с горячей головкой экструдера во время или после работы может привести к травме.

ВНИМАНИЕ

ИСПОЛЬЗУЙТЕ ТОЛЬКО НИТЬ DREMEL. Использование нити,

которая не сертифицирована компанией Dremel, может привести к повреждению оборудования и имущества.

ВНИМАНИЕ

НЕ ВЫТАСКИВАЙТЕ НИТЬ НАРУЖУ. Невыполнение этого

требования может повредить экструдер.

ЗАГРУЗКА/СМЕНА НИТИ

1. Начните процесс загрузки/смены нити, коснувшись кнопки Filament (Нить) на сенсорной панели. Экструдер переместится в передний правый угол области печати и начнется разогрев его головки.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. После того как экструдер остановится, откройте крышку принтера 3D40 для облегчения доступа к экструдеру.

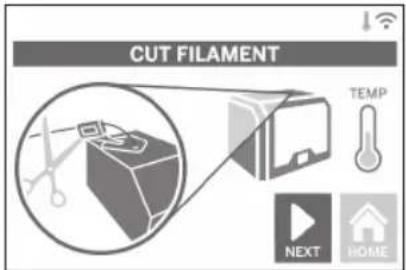

2. Если имеющаяся нить загрузилась, обрежьте ее рядом со входом экструдера и коснитесь кнопки Next (Далее) на сенсорной панели.

CUT FILAMENT TEMP NEXT HOME

1. Снимите крышку катушки, повернув ее против часовой стрелки, и выньте катушку при ее наличии (см. рис. 1).

РИС.1

Открыто Закрыто Держатель катушки Нить Трубка направляющей нити

РИС. 2 Трубка направляющей Нить Направляющая для нити Вход экструдера

1. Вденьте конец новой нити в направляющую трубку, поставьте катушку на держатель, снова установите крышку катушки, для этого совместите язычки фиксаторов и поверните ее по часовой стрелке (см. рис. 1). Коснитесь Next (Далее) на сенсорном экране.
2. При смене нити принтер 3D40 автоматически выполняет продувку для очистки от старой нити.

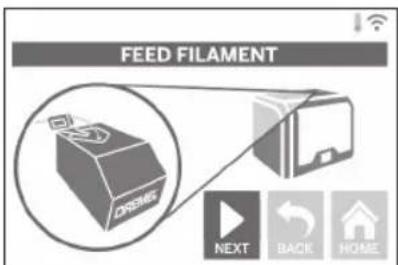

3. Когда появится экран Feed Filament (Подача нити), коснитесь кнопки Next (Далее) на сенсорной панели и проденьте нить, идущую от направляющей трубки, во входное отверстие экструдера так, чтобы экструдер начал осуществлять подачу самостоятельно (см. рис. 2).

FEED FILAMENT CREMS NEXT BACK HOME

1. Нить будет протягиваться через экструдер и выходить из его разогретой головки. ПРИМЕЧАНИЕ. Перед отправкой с завода принтер Dremel 3D40 испытывался путем пробного создания моделей. Пробные образцы могли создаваться с использованием нити, цвет которой отличался от той, которой пользуетесь вы. Соответственно, в экструдере может оставаться небольшое количество старой нити.

2. Когда из головки экструдера покажется новая нить, коснитесь done (готово) на сенсорной панели, чтобы завершить процесс загрузки, вернитесь в основное меню и выполните калибровку экструдера. Аккуратно удалите излишек нити, не касаясь горячей головки экструдера. При необходимости осторожно уберите остатки вокруг головки экструдера при помощи острогубцев.

PRESS DONE WHEN NEW COLOR APPEARS DONE BACK HOME

ВНИМАНИЕ ПРИ УБОРКЕ МУСОРА ПРОЯВЛЯЙТЕ ОСОБУЮ ОСТОРОЖНОСТЬ, ЧТОБЫ НЕ ПОВРЕДИТЬ ЭКСТРУДЕР. DREMEL 3D40 НЕ МОЖЕТ РАБОТАТЬ НОРМАЛЬНО С ПОВРЕЖДЕННОЙ ГОЛОВКОЙ ЭКСТРУДЕРА И ТРЕБУЕТ ЗАМЕНЫ.

1. Закройте крышку и дверцу 3D40.

ПОДГОТОВКА ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ

ВНИМАНИЕ

НЕ РОНЯЙТЕ

ТЕХНОЛОГИЧЕСКУЮ

ПЛАТФОРМУ. ПРИ ЭТОМ МОЖЕТ РАЗБИТЬСЯ ПЛАСТИНА ИЗ ЗАКАЛЕННОГО СТЕКЛА, ЧТО СВЯЗАНО С ОПАСНОСТЬЮ ПОЛУЧЕНИЯ ТРАВМЫ.

ВНИМАНИЕ

НЕ ВЫНИМАЙТЕ ПЛАСТИНУ ИЗ ЗАКАЛЕННОГО СТЕКЛА ИЗ

ПЛАСТМАССОВОГО ДЕРЖАТЕЛЯ. КАСАНИЕ КРОМКИ ПЛАСТИНЫ ИЗ ЗАКАЛЕННОГО СТЕКЛА МОЖЕТ ПРИВЕСТИ К ТРАВМЕ.

ВНИМАНИЕ

ПЕРЕД КАЖДЫМ РАБОЧИМ СЕАНСОМ СЛЕДИТЕ, ЧТОБЫ

ТЕХНОЛОГИЧЕСКАЯ ПЛАТФОРМА БЫЛА ПОКРЫТА ПЛЕНКОЙ, УКАЗАНННОЙ КОМПАНИЕЙ DREMEL. ИСПОЛЬЗОВАНИЕ НЕСООТВЕТСТВУЮЩЕЙ ПЛЕНКИ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ И НИЗКОМУ КАЧЕСТВУ СОЗДАВАЕМОГО ПРЕДМЕТА.

1. Если технологическая платформа установлена, снимите ее. Для этого освободите фиксатор в передней части платформы и поднимите ее с основания, Рис. 3.
2. Снимите клейкую сторону пленки и положите пленку на технологическую платформу. Для достижения наилучших результатов нанесите пленку сначала на центр технологической платформы и разглядьте ее по направлению наружу, чтобы удалить воздушные пузыри, см. Рис. 4.
3. Установите технологическую платформу с помощью фиксаторов.

РИС. 3 ПОДНЯТЬ НАЖАТЬ DREMEL 3D

РИС. 4 DREI Технологическая платформа Пленка

ВЫСТАВЛЕНИЕ ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ ПО УРОВНЮ

ВНИМАНИЕ

НЕ КАСАЙТЕСЬ ГОЛОВКИ ЭКСТРУДЕРА НА РАБОТАЮЩЕМ

DREMEL 3D40 ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). СОПРИКОСНОВЕНИЕ С ГОРЯЧЕЙ ГОЛОВКОЙ ЭКСТРУДЕРА ВО ВРЕМЯ ИЛИ ПОСЛЕ РАБОТЫ МОЖЕТ ПРИВЕСТИ К ТРАВМЕ.

Каждый раз, когда технологическая платформа ставится на место, важно заменить пленку и выставить платформу по уровню, чтобы добиться равномерного просвета до головки экструдера. Удалите все пузырьки воздуха между технологической платформой и пленкой. Если не выставить платформу по уровню или оставить пузырьки воздуха, это может привести к ошибкам в создании модели.

1. Убедитесь в том, что вы установили пленку на платформу, и в отсутствии посторонних предметов. Нанесение пленки после выравнивания может повлиять на однородность предмета.

2. Коснитесь Level (Выставление по уровню) на сенсорной панели 3D40.

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. Экструдер и платформа передвинутся на нужное место, выставив технологическую платформу по уровню. Принтер 3D40 проверяет в первую очередь выставление по уровню в точке заднего (упорного) центра платформы. Два регулятора под технологической платформой используются для того, чтобы поднимать и опускать ее слева и справа. Экструдер оснащен датчиком, который определяет, выставлен ли по уровню стол, при этом дополнительные средства и инструменты не требуются.

2. Сенсорная панель покажет, если платформа расположена слишком высоко или слишком низко. Если технологическая платформа находится слишком высоко, поворачивайте соответствующий регулятор вправо, пока не услышите звуковой сигнал и сенсорная панель не сообщит о готовности проверить выставление стола по уровню.

1. Если технологическая платформа находится слишком низко, поворачивайте регулятор влево, пока не услышите звуковой сигнал и сенсорная панель не сообщает о готовности проверить выставление стола по уровню.

BUILD PLATFORM IS TOO LOW TURN LEFT TO RAISE

1. Коснитесь Verify (Проверить) для проверки выставления стола по уровню. Если необходима дополнительная регулировка, сенсорная панель покажет нужное направление; если уровень выставлен правильно, экструдер передвинется в следующую точку и процесс выставления по уровню может быть повторен.

READY TO VERIFY VERIFY BACK HOME

1. Повторите шаги 4-6 для следующей координаты, когда стол будет полностью выставлен по уровню, экструдер автоматически перейдет в положение для калибровки, завершая процесс выставления по уровню.

PLEASE WAIT LEVEL COMPLETE

ПОДСОЕДИНЕНИЕ КАБЕЛЯ USB

1. Убедитесь, что выключатель питания 3D40 находится в выключенном положении.
2. Подсоедините прилагаемый в комплекте кабель USB к принтеру 3D40 и компьютеру (рис. 5).
3. Откройте программу.
4. Включите питание Dremel 3D40, чтобы синхронизировать компьютер с принтером Dremel 3D40.

ПОДКЛЮЧЕНИЕ ETHERNET

1. Убедитесь, что выключатель питания 3D40 находится в выключенном положении.
2. Вставьте кабель ethernet в разъем принтера 3D40 (рис. 6).
3. Включите питание Dremel 3D40. Ethernet-подключение будет обнаружено автоматически. Коснитесь Accept (Принять), чтобы подтвердить подключение.

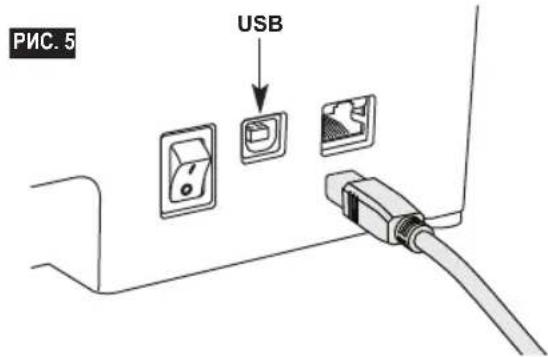

РИС. 5 USB

СОЗДАНИЕ МОДЕЛИ

ВНИМАНИЕ ВО ВРЕМЯ ИСПОЛЬЗОВАНИЯ DREMEL 3D40 ВЫПОЛНЯЙТЕ

ТРЕБОВАНИЯ ВСЕХ ПРЕДУПРЕЖДЕНИЙ И ИНСТРУКЦИЙ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ. Невыполнение этого может привести к пожару, повреждению оборудования, материальному ущербу или травмам.

ВНИМАНИЕ НИЧЕГО НЕ ТРОГАИТЕ ВНУТРИ РАБОТАЮЩЕГО DREMEL 3D40.

Касание движущихся частей Dremel 3D40 во время работы может стать причиной ухудшения качества создаваемой модели, повреждения оборудования или травм.

ПРИМЕЧАНИЕ. Перед отправкой с завода принтер Dremel 3D40 испытывается путем пробного создания моделей. Пробные образцы могли создаваться с использованием нити, цвет которой отличался от той, которой пользуетесь вы. Соответственно, в экструдере может оставаться небольшое количество старой нити. Этот цвет может частично передаться вашей первой модели, пока не будет окончательно замещен цветом новой нити.

При создании предметов принтером 3D40 есть несколько доступных опций:

1) встроенная память принтера;
2) флеш-накопитель USB;
3) компьютер.

РИС. 6 Ethernet

ПЕРЕД СОЗДАНИЕМ МОДЕЛИ

1. Убедитесь, что загружено достаточное количество нити (см. стр. 314). COBET Вы можете определить, хватит ли вам нити для создания предмета, сравнив значение требуемой длины нити, отображаемое в Dremel Digilab 3D Slicer, с фактической длиной нити, оставшейся на катушке. Если в процессе создания в принтере 3D40 закончится нить, он перейдет в режим паузы, пока не будет добавлена новая нить.

2. Убедитесь, что пленка нанесена, технологическая платформа выставлена по уровню и ей не мешают посторонние предметы.

СОЗДАНИЕ МОДЕЛИ ИЗ ВСТРОЕННОЙ ПАМЯТИ ПРИНТЕРА

1. Перейдя в главное меню, коснитесь Build (Создать).

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. В меню создания коснитесь пиктограммы принтера.

108MB 3781MB 434MB 1885MB PRINT QUEUE HOME

1. Коснитесь файла модели, которую хотите создать. (Для прокрутки страниц используйте стрелки.)

ScrewdriverHandle... FishStencil.g3drem frog.g3drem DiamondStencil.g3... BACK HOME

1. На странице сведений о модели коснитесь Build (Создать), чтобы начать процесс создания.

FILE NAME BUILD TIME 00:00 BUILD DELETE COPY TO PRINTER BACK HOME

1. Сначала принтер 3D40 производит совмещение экструдера и технологической платформы в нулевом положении, после этого окончательное совмещение производится датчиком уровня. Головка экструдера начнет разогреваться, на что может уйти несколько минут. После достижения необходимой температуры начинается процесс создания модели.

2. Когда модель готова, принтер 3D40 автоматически совмещает положения экструдера и технологической платформы по калибровочным точкам и охлаждает головку экструдера.

3. Дождитесь, когда сенсорная панель сообщит о том, что экструдер достаточно остыл, прежде чем извлечь созданный предмет. Соответствующие инструкции см. в разделе «Снятие созданного предмета с технологической платформы».

СОЗДАНИЕ МОДЕЛИ ИЗ ФЛЕШ-НАКОПИТЕЛЯ USB

1. Перейдя в главное меню, коснитесь Build (Создать).

DREMEL 3D IDEA BUILDER BUILD FILAMENT LEVEL TOOLS

1. Коснитесь пиктограммы USB, чтобы открыть содержимое флеш-накопителя USB.

108MB 378MB 434MB 1885MB PRINT QUEUE HOME

1. Для получения модели из флеш-накопителя USB, выполните шаги 3–7 раздела «Создание модели из встроенной памяти принтера».

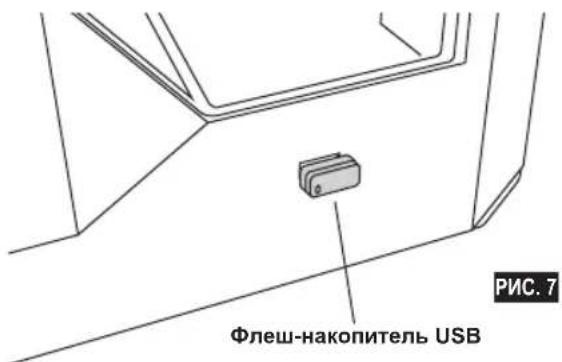

Флеш-накопитель USB РИС. 7

СОЗДАНИЕ МОДЕЛИ С КОМПЬЮТЕРА

Dremel 3D40 совместим с Dremel Digilab 3D Slicer. Для создания модели со своего компьютера следуйте инструкциям, которые прилагаются к этим программам.

ОТМЕНА СОЗДАНИЯ МОДЕЛИ НА ПРИНТЕРЕ 3D40

Чтобы отменить создание модели во время разогрева или в процессе создания, коснитесь Stop (Стоп) на сенсорной панели. Если выбрать Yes (Да), экструдер и технологическая платформа переместятся в свое откалиброванное положение.

СНЯТИЕ ПРЕДМЕТА

СНЯТИЕ ПРЕДМЕТА С ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ

ВНИМАНИЕ НЕ КАСАЙТЕСЬ ГОЛОВКИ ЭКСТРУДЕРА НА РАБОТАЮЩЕМ DREMEL 3D40 ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). Соприкосновение с горячей головкой экструдера во время или после работы может привести к травме.

ВНИМАНИЕ ИСПОЛЬЗУЙТЕ СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ.

Использование индивидуальных средств защиты, таких как очки и термостойкие перчатки, снижает вероятность получения травм.

ВНИМАНИЕ СЛЕДИТЕ ЗА ПОЛОЖЕНИЕМ СВОЕГО ТЕЛА, КОГДА СНИМАЕТЕ СОЗДАННЫЙ ПРЕДМЕТ С

ПЛАТФОРМЫ, ИСПОЛЬЗУЯ РУЧНОЙ ИНСТРУМЕНТ. Случайное падение инструмента и неправильное положение тела во время снятия предмета с технологической платформы может стать причиной травмы.

ВНИМАНИЕ НЕ РОНЯЙТЕ ТЕХНОЛОГИЧЕСКУЮ

ПЛАТФОРМУ. При этом может разбиться пластина из закаленного стекла, что связано с опасностью получения травмы.

ВНИМАНИЕ ПРИ СНЯТИИ ПРЕДМЕТОВ НЕ ДОПУСКАЙТЕ ИЗГИБАЮЩИХ

ИЛИ СКРУЧИВАЮЩИХ ДЕФОРМАЦИЙ ТЕХНОЛОГИЧЕСКОЙ ПЛАТФОРМЫ. При этом пластина из закаленного стекла может отделиться от пластмассового держателя и стать причиной травмы.

ВНИМАНИЕ ВО ВРЕМЯ СНЯТИЯ ПРЕДМЕТА СТАРАЙТЕСЬ НЕ ПОЦАРАПАТЬ ТЕХНОЛОГИЧЕСКУЮ ПЛАТФОРМУ. ЦАРАПИНЫ НА ПЛАТФОРМЕ ВЕДУТ К НЕПРАВИЛЬНОМУ СОЗДАНИЮ ПРЕДМЕТА.

1. Прежде чем снять предмет, дождитесь остывания экструдера.
2. Выньте технологическую платформу из области печати вместе с прикрепленным предметом.
3. Отделите созданный предмет от платформы. При необходимости используйте для съема предмета с технологической платформы специально предназначенный для этого инструмент (рис. 8). При желании при отделении предмета от платформы пленку можно снять. Затем пленку можно будет снять с предмета.

СНЯТИЕ ОПОР (ЕСЛИ ТРЕБУЕТСЯ)

Воспользуйтесь острогубцами, чтобы извлечь опоры, находящиеся внутри предмета или другом труднодоступном месте.

РИС. 8 Съемник

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

1. ВСЕГДА ИСПОЛЬЗУЙТЕ ПЛЕНКУ.
2. Перед каждым сеансом печати убедитесь, что технологическая платформа выставлена по уровню.
3. Следите, чтобы катушка была установлена правильно и вращалась без помех.
4. Если принтер Dremel 3D40 используется впервые или после замены нити, подождите, пока выдавливаемый принтером материал не сравняется по цвету с установленной нитью.
5. В начале создания модели важно следить за работой принтера Dremel 3D40. Затруднения с печатью возникают чаще всего на первом этапе. К счастью, именно это время наиболее удобно для того, чтобы прервать создание модели, очистить технологическую платформу и начать печать заново. Не отходите далеко от Dremel 3D40 во время процесса печати.
6. Целесообразно сохранить упаковку Dremel 3D40, которая пригодится для того, чтобы уложить принтер и перевезти в другое место в будущем.
7. В месте хранения катушек с нитью следует поддерживать умеренную температуру и влажность. Не рекомендуется вскрывать герметичную упаковку нити до ее использования.
8. Используйте инструмент для съема создаваемых предметов осторожно, стараясь не повредить предмет или технологическую платформу.
9. Лучше всего по возможности располагать предмет по центру платформы. Важное значение имеет правильная ориентация предмета. Следите за тем, как предмет расположен и сориентирован на технологической платформе.
10. Для нависающих под крутым углом (менее 45 градусов) частей рекомендуется использовать опоры во время печати.
11. Перед тем как снять предмет, всегда извлекайте технологическую платформу.
12. Во избежание повторной расплавки предмета рекомендуется выполнять шлифовку на низкой скорости.
13. Длина нити, необходимая для каждого предмета будет отображена в программном обеспечении Dremel Digilab 3D Slicer. Сравните это значение с тем, что указано на индикаторе длины нити на катушке.

ОБСЛУЖИВАНИЕ

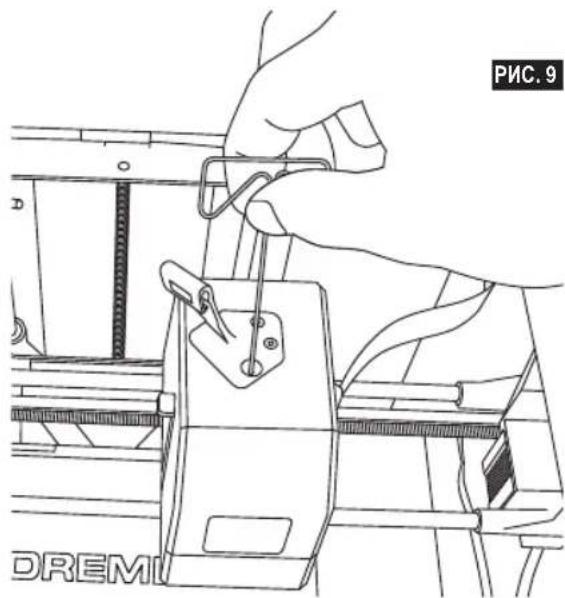

ПРОЧИСТКА ЭКСТРУДЕРА

Для очистки экструдера и удаления скопившихся остатков нити используйте специально предназначенный для этого инструмент.

1. Подождите, пока экструдер нагреется и вставьте инструмент для прочистки во входное отверстие экструдера (вверху).
2. Забившиеся остатки выталкиваются вниз и выдавливаются из головки экструдера.

РИС. 9 DREMI

Если 3D40 зарегистрирован и добавлен в ваш профиль Dremel3D, вы можете обновить его прошивку непосредственно с сенсорного экрана. Чтобы перепрошить микропрограмму, выполните следующее.

1. Коснитесь Tools, Settings, Check for Updates (Инструменты, Настройка, Проверка обновлений).

DREMEL 3D IDEA BUILDER SERVICE NETWORK CALIBRATE JOG MODE LEVEL MEMENT TOOLS SETTINGS LANGUAGE DISPLAY Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET GET NEW TOKEN CHECK FOR UPDATES BACK HOME

1. Принтер 3D40 проверит актуальность установленной версии и при необходимости запросит подтверждение на то, чтобы обновить ее.
2. Выберите вариант согласия на загрузку и установку последней версии микропрограммного обеспечения.

UPDATE FIRMWARE UPDATE AVAILABLE VXX LATER ACCEPT RETRIEVE TOKEN CHECK FOR UPDATES BACK HOME

1. После того как принтер 3D40 включится и вернется к Home Screen (Основной экран), перепрошивка будет завершена.

ПЕРЕПРОШИВКА МИКРОПРОГРАММЫ В РУЧНОМ РЕЖИМЕ

Если принтер 3D40 не подключен к сети, микропрограммное обеспечение может быть обновлено непосредственно с флеш-накопителя USB.

1. Откройте в браузере www.dremel3d.com/support и загрузите файл с последней версией микропрограммы 3D40.
2. Сохраните файл с микропрограммным обеспечением 3D40 на пустой флеш-накопитель USB, отформатированный в файловой системе FAT32.
3. Выключите питание 3D40.
4. Вставьте флеш-накопитель в порт USB-A.
5. Включите принтер 3D40, он автоматически обнаружит и установит новое программное обеспечение.
6. Выключите принтер 3D40, извлеките флешнакопитель USB и включите принтер снова, чтобы завершить перепрошивку.

НАРУЖНАЯ ОЧИСТКА

Очищайте принтер 3D40 снаружи при помощи безворсовой ткани. Очистите наружные поверхности от видимой глазом грязи. Чтобы не повредить Dremel 3D40, не используйте воду, химические реагенты или другие чистящие средства.

ОЧИСТКА ГОЛОВКИ ЭКСТРУДЕРА

ВНИМАНИЕ

ПРИ УБОРКЕ МУСОРА

ПРОЯВЛЯЙТЕ ОСОБУЮ

ОСТОРОЖНОСТЬ, ЧТОБЫ НЕ ПОВРЕДИТЬ ЭКСТРУДЕР. DREMEL 3D40 НЕ МОЖЕТ РАБОТАТЬ НОРМАЛЬНО С ПОВРЕЖДЕННОЙ ГОЛОВКОЙ ЭКСТРУДЕРА И ТРЕБУЕТ ЗАМЕНЫ.

ВНИМАНИЕ

ЭКСТРУДЕРА НА РАБОТАЮЩЕМ

DREMEL 3D40 ИЛИ ДОЖДИТЕСЬ ЕЕ ОСТЫВАНИЯ ДО ТЕМПЕРАТУРЫ НЕ ВЫШЕ 60 °C (140 °F). Соприкосновение с горячей головкой экструдера во время или после работы может привести к травме.

Небольшими острогубцами снимите пластмассовые остатки с головки экструдера. Если они снимаются плохо, экструдер может понадобиться разогреть.

ОЧИСТКА СЕНСОРНОЙ ПАНЕЛИ

Протрите сенсорную панель мягкой безворсовой тканью. Не используйте для очистки панели чистящие аэрозоли.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Проблема Причина Способ устранения
Головка экструдера смещена относительно центра.	Dremel 3D40 потеряд точное положение головки эструдера и не может печатать.	Установка головки экструдера в исходное положение приведет к перекалибровке Dremel 3D40.Отмените создание модели, очистите технологическую платформу, установите головку экструдера в исходное положение и снова запустите процесс печати.
ПЛА выдавливается или неправильно прилипает к пленке.	Это может происходить из-за того, что платформа не выставлена по уровню относительно головки экструдера.	Выставление технологической платформы по уровню позволит добиться совмещения головки экструдера и улучшения качества печати. Отмените создание модели, очистите технологическую платформу, выставьте ее по уровню и снова запустите процесс печати.
Dremel 3D40 зависает перед началом печати.	Возможен конфликт команд, полученных Dremel 3D40.	Выключите питание, подождите 30 секунд и снова включите питание.
Подложка не отделяется причистке, что приводит к ухудшению качества готовой модели.	Деталь сориентирована неправильно.	Измените ориентацию трехмерной модели в файле программы слайсинга, чтобы свести к минимуму использование подложки или расположить ее на менее важной поверхности.
Хаотичное нагромождение в конце сеанса печати.	Неправильная укладка слоя в создаваемом предмете, модель была сохранена при минимальной площади поверхности соприкосновения с технологической платформой, либо при создании предмет полностью находился в висячем положении без выбранных опорных точек.	Используйте свой файл в программе слайсинга, чтобы посмотреть высоту и расположение первого слоя. При необходимости используйте при печати опоры.
Деталь печатается только до половины.	Закончилась нить. Во время печати забился проход для нити.	Замените нить и возобновите печать.См. «Нить не выходит».
Нить не выходит. Забился экструдер. Обратитесь в службу клиентской поддержки.
Экструдер не возвращается в исходное положение.		Обратитесь в службу клиентской поддержки.
Неоднородные или рыхлые слои пластмассы на нависающих под углом частях.	Нависающие части модели разнесены слишком далеко или расположены под слишком крутым углом (< 45 градусов).	При создании модели используйте опоры.
3D40 не обнаруживает сеть Wi-Fi. Принтер стоит слишком далеко от беспроводного маршрутизатора.		Перенесите 3D40 ближе к маршрутизатору.Подключитесь к сети через Ethernet.
3D40 не устанавливает соединение с сетью.	Принтер стоит слишком далеко от беспроводного маршрутизатора.	Перенесите 3D40 ближе к маршрутизатору.
	Неправильный пароль для входа в сеть.	Заново введите пароль или уточните пароль у владельца сети.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Программное обеспечение с открытым исходным кодом, используемое в продукции компании Dremel

Изделие содержит программные компоненты, лицензия на использование которых предоставляется владельцем прав по одной из версий генеральной общедоступной лицензии GNU (GPL), ограниченной общедоступной лицензии GNU (LGPL) или любой другой лицензии на программное обеспечение с открытым исходным кодом, требующей свободного предоставления этого кода. Получить полную копию соответствующего исходного кода в пригодной для машинного считывания форме можно, направив письменный запрос по следующему адресу.

Dremel

Кому: Ответственный за программное обеспечение с открытым исходным кодом

P.O Box 081126

В запросе необходимо указать: (i) название изделия Dremel; (ii) заводской номер (если есть); (iii) версию программного обеспечения (если есть); (iv) Ф. И. О.; (v) название компании (если есть) и (vi) обратный почтовый адрес и адрес электронной почты (если есть).

Компания может взимать номинальную плату для покрытия фактической стоимости физического носителя и пересылки.

Запрос может быть отправлен (i) в течение 3 (трех) лет с момента получения изделия, содержащего программное обеспечение, по поводу которого подается запрос; (ii) для кода, лицензируемого по GPL версии 3 — в течение всего периода времени, в который компанией Dremel обеспечиваются наличие запасных частей и клиентская поддержка этого изделия.

Гарантия в отношении дальнейшего использования программного обеспечения с открытым исходным кодом

Компания DREMEL не дает гарантии на содержащиеся в устройстве программы с открытым исходным кодом при их использовании не по назначению, указанному для DREMEL. Лицензии, перечисленные ниже, определяют гарантийные условия, если таковые имеются, предоставляемые разработчиками или лицензиарами программного обеспечения с открытым исходным кодом. DREMEL специально оговаривает отказ от гарантийных обязательств за любые дефекты, вызванные внесением изменений в программы с открытым исходным кодом или конфигурацию оборудования. Покупатель не имеет права на гарантийную рекламацию к DREMEL, если программное обеспечение с открытым исходным кодом нарушает права интеллектуальной собственности третьих лиц. Техническая поддержка (при ее наличии) оказывается только для немодифицированного программного обеспечения.

ПОТРЕБИТЕЛЬСКАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ DREMEL®

На данную продукцию DREMEL распространяется гарантия в соответствии с законодательными положениями, принятыми в стране продажи и эксплуатации. Гарантия не распространяется на повреждения, возникающие в результате нормального износа и неправильной эксплуатации.

Если изделие не соответствует условиям настоящей письменной гарантии, выполните следующие действия.

1. НЕ ВОЗВРАЩАЙТЕ изделие по месту покупки.
2. Обратитесь в службу поддержки через www.dremel.com за дальнейшими указаниями.

УТИЛИЗАЦИЯ

Списанные электроинструменты, принадлежности и упаковку следует сдавать на экологически чистую переработку отходов.

ТОЛЬКО ДЛЯ СТРАН-ЧЛЕНОВ ЕЭС

Не выбрасывайте электроинструменты в бытовой мусор!

Согласно европейской директиве 2012/19/ЕЭС об отходах электрического

и электронного оборудования, а также о реализации этой директивы в государственном законодательстве сбор и сдача на экологически чистую утилизацию отходов электроинструментов осуществляется раздельным способом.

КАК СВЯЗАТЬСЯ С КОМПАНИЕЙ DREMEL

Для получения дополнительной информации по ассортименту товаров Dremel, службе поддержки и технической поддержке по телефону посетите сайт www.dremel.com.

Dremel, Konijnenberg 60, 4825 BD Breda, Нидерланды

原厂说明书

通用安全警告

警告

安装使用前，请务必阅读本

手册列出的所有说明，熟悉
