BRUGSANVISNING DigiLab 3D40 DREMEL

d. Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden og dårligt beslyste arbejdsområder øger faren for uheld. e. Brug ikke Dremel 3D40 i eksplosive omgivelser, hvor der er brændbare væsker, gasser eller støv. Dremel 3D40 skaber høje temperaturer, der eventuelt antænder støv eller dampe. f. Opbevar 3D40'ere, der ikke er i brug, utilgængeligt for børn og andre uøvede personer. Der kan ske skader i hænderne på uøvede brugere. ELEKTRISK SIKKERHED a. Brug altid Dremel 3D40 med en ordentlig jordforbindelse. Lad være med at ændre på Dremel 3D40 stikket. Dårlig jordforbindelse og ændrede stik øger risikoen for elektrisk stød. b. Lad være med at bruge Dremel 3D40 i fugtige eller våde omgivelser. Udsæt ikke Dremel 3D40 for regn. Tilstedeværelsen af fugt øger risikoen for elektrisk stød. c. Kablet må ikke misbruges. Brug aldrig kablet til at trække i eller afkoble Dremel 3D40. Beskyt kablet mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede kabler øger risikoen for elektrisk stød. d. Undgå at bruge dette produkt i tordenvejr. Der kan være en lille risiko for overspænding fra lyn, der kan resultere i et elektrisk stød. e. I nødstilfælde skal Dremel 3D40 tages ud af stikkontakten. PERSONLIG SIKKERHED a. Vær opmærksom, hold øje med gøremålet, og brug sund fornuft, når der arbejdes med Dremel 3D40. Brug ikke Dremel 3D40, hvis du er træt eller påvirket af euforiserende stoffer, alkohol eller medicin. Få sekunders uopmærksomhed ved brug af Dremel 3D40 kan føre til personskader. b. Brug personligt beskyttelsesudstyr. Brugen af beskyttelsesudstyr, såsom varmefaste handsker og sikkerhedsbriller vil mindske risikoen for personskader. c. Brug egnet arbejdstøj. Undgå at bære løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

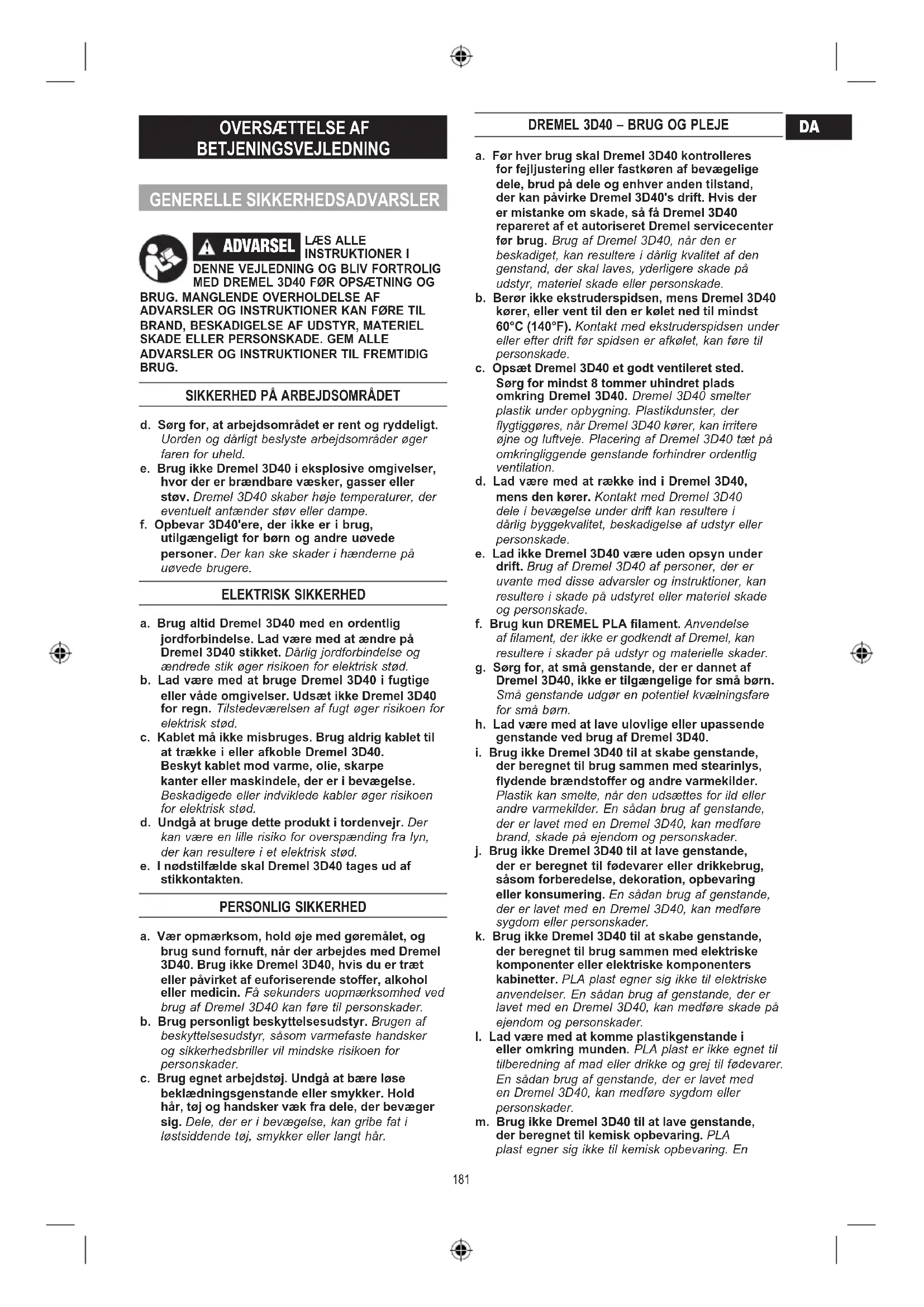

DREMEL 3D40 – BRUG OG PLEJE

a. Før hver brug skal Dremel 3D40 kontrolleres for fejljustering eller fastkøren af bevægelige dele, brud på dele og enhver anden tilstand, der kan påvirke Dremel 3D40's drift. Hvis der er mistanke om skade, så få Dremel 3D40 repareret af et autoriseret Dremel servicecenter før brug. Brug af Dremel 3D40, når den er beskadiget, kan resultere i dårlig kvalitet af den genstand, der skal laves, yderligere skade på udstyr, materiel skade eller personskade. b. Berør ikke ekstruderspidsen, mens Dremel 3D40 kører, eller vent til den er kølet ned til mindst 60°C (140°F). Kontakt med ekstruderspidsen under eller efter drift før spidsen er afkølet, kan føre til personskade. c. Opsæt Dremel 3D40 et godt ventileret sted. Sørg for mindst 8 tommer uhindret plads omkring Dremel 3D40. Dremel 3D40 smelter plastik under opbygning. Plastikdunster, der ygtiggøres, når Dremel 3D40 kører, kan irritere øjne og luftveje. Placering af Dremel 3D40 tæt på omkringliggende genstande forhindrer ordentlig ventilation. d. Lad være med at række ind i Dremel 3D40, mens den kører. Kontakt med Dremel 3D40 dele i bevægelse under drift kan resultere i dårlig byggekvalitet, beskadigelse af udstyr eller personskade. e. Lad ikke Dremel 3D40 være uden opsyn under drift. Brug af Dremel 3D40 af personer, der er uvante med disse advarsler og instruktioner, kan resultere i skade på udstyret eller materiel skade og personskade. f. Brug kun DREMEL PLA lament. Anvendelse af lament, der ikke er godkendt af Dremel, kan resultere i skader på udstyr og materielle skader. g. Sørg for, at små genstande, der er dannet af Dremel 3D40, ikke er tilgængelige for små børn. Små genstande udgør en potentiel kvælningsfare for små børn. h. Lad være med at lave ulovlige eller upassende genstande ved brug af Dremel 3D40.

i. Brug ikke Dremel 3D40 til at skabe genstande,

der beregnet til brug sammen med stearinlys, ydende brændstoffer og andre varmekilder. Plastik kan smelte, når den udsættes for ild eller andre varmekilder. En sådan brug af genstande, der er lavet med en Dremel 3D40, kan medføre brand, skade på ejendom og personskader. j. Brug ikke Dremel 3D40 til at lave genstande, der er beregnet til fødevarer eller drikkebrug, såsom forberedelse, dekoration, opbevaring eller konsumering. En sådan brug af genstande, der er lavet med en Dremel 3D40, kan medføre sygdom eller personskader. k. Brug ikke Dremel 3D40 til at skabe genstande, der beregnet til brug sammen med elektriske komponenter eller elektriske komponenters kabinetter. PLA plast egner sig ikke til elektriske anvendelser. En sådan brug af genstande, der er lavet med en Dremel 3D40, kan medføre skade på ejendom og personskader. l. Lad være med at komme plastikgenstande i eller omkring munden. PLA plast er ikke egnet til tilberedning af mad eller drikke og grej til fødevarer. En sådan brug af genstande, der er lavet med en Dremel 3D40, kan medføre sygdom eller personskader. m. Brug ikke Dremel 3D40 til at lave genstande, der beregnet til kemisk opbevaring. PLA plast egner sig ikke til kemisk opbevaring. En

181ANVENDTE SYMBOLER Symbol Navn Betegnelse/ forklaring !ADVARSEL Advarsels- symbol Advarer brugeren om advarselsmeddelelser Læs manualsymbol Varskoer brugeren om at læse manualen

EJENDOMSRET Dremel 3D40 er beregnet til udskrivningsgenstande i 3D fra digitale ler, du opretter eller ejer, eller har ret til at udskrive med Dremel 3D40. Når der laves genstande med Dremel 3D4, er det dit ansvar at sikre, at du ikke krænker tredjeparts intellektuelle ejendomsrettigheder eller overtræder gældende love eller regler, såsom amerikanske eller udenlandske love om intellektuel ejendomsret. Dremel 3D40 må ikke bruges til at lave genstande, der er beskyttet af intellektuelle ejendomsrettigheder tilhørende tredjepart uden en sådan tredjeparts tilladelse. Brug af Dremel 3D40 til at lave noget som helst af følgende, kan kræve tilladelse fra tredjepart: at lave en kopi eller faksimile (i sin helhed eller delvist) af en hvilken som helst genstand, der ikke er skabt af dig, at lavee en genstand fra en digital l, du ikke ejer, eller at lavee egenstand fra en scanning af et fysisk objekt, som du ikke har skabt. Det er dit ansvar at få fat på en sådan tilladelse. I visse tilfælde er du muligvis ikke i stand til at opnå en sådan tilladelse. Hvis der ikke kan opnås en sådan tilladelse, bør du ikke 3D-printe en sådan genstand, eller du gør det på egen risiko. Du må ikke modicere, udføre reverse engineering, dekompilere eller demontere Dremel 3D40 eller dens software eller rmware, undtagen som tilladt i henhold til gældende lov. Hvis du bruger Dremel 3D40 på en anden måde end den, der er anbefalet og beskrevet i disse drifts/ sikkerhedsanvisninger, så er det på egen risiko. Brug af Dremel 3D40 at lave genstande, der krænker intellektuelle rettigheder, der ejes af tredjeparter, kan medføre civil- eller strafferetlig forfølgning og sanktioner, hvilket kan medføre ansvar for nansielle skade, give bøder eller fængsel. sådan brug af genstande, der er lavet med en Dremel 3D40, kan medføre skade på ejendom og personskader. n. Der må ikke ændres på Dremel 3D40 eller ændres på fabriksindstillingerne. Ændringer kan resultere i skader på udstyr og materiel skade og personskade. o. Udsæt ikke Dremel 3D40 for temperaturer på over 70°C (158°F). Dremel 3D40 kan blive beskadiget. Dremel 3D40 er beregnet til drift ved temperaturer mellem 16-29°C (60-85°F). p. Undlad at ytte rundt på eller støde til Dremel 3D40 eller ekstruderen under driften. Genstanden kan blive bygget forkert. q. Der må ikke ændres farve på lamentet eller spole under opbygning. Det vil annullere genstanden og kan beskadige ekstruderen. r. Træk ikke lament ud, før der er en instruktion fra den berøringsfølsomme skærm. Gøres det, kan ekstruderen tage skade. s. Vær ekstra forsigtig med ikke at beskadige ekstruderspidsen, når der ryddes rester væk. Dremel 3D40 vil ikke fungere korrekt med beskadiget ekstruderspids og der skal en udskiftning til. t. Før hver bygning skal der sørges for, at byggeplatformen er dækket med Dremel- sprciceret byggetape. Brug af forkert byggetape kan resultere i beskadigelse af udstyret og dårlig byggekvalitet af genstanden. u. Vær opmærksom på din kropsposition, når du bruger håndværktøj til at fjerne genstande fra byggeplatformen. Pludseligt smut med værktøjet og forkert kropsstilling under fjernelse af genstanden fra byggeplatformen kan føre til personskade.

v. Undgå at ridse byggeplatformen, når der fjernes

genstande. Ridser i byggeplatformen vil føre til forkert dannelse af genstanden. w. Tab ikke byggeplatformen. En hærdet glasplade kan briste og medføre personskade.

x. Fjern ikke den hærdede glasplade fra

plastikholderen. Kontakt med kanten på en hærdet glasplade kan medføre personskade. y. Undgå at vride eller bøje byggeplatformen, mens der fjernes genstande. En hærdet glasplade kan blive adskilt fra plastikholderen og medføre personskade. z. Dremel er ikke ansvarlig for den strukturelle integritet eller nytten af de genstande, der laves ved hjælp af Dremel 3D40. Strukturelle modeller, der er lavet af uerfarne designere, kan medføre skade på ejendom og personskade. SERVICE a. Træk altid Dremel 3D40 ud af stikkontakten, før der udføres nogen som helst serviceprocedurer. I modsat fald kan det føre til personskade og beskadigelse af udstyret. b. Lad kun Dremel 3D40 blive serviceret af et autoriseret Dremel servicecenter, der kun bruger Dremel reservedele. Det vil sikre opretholdelse af korrekt drift og sikkerhed ved Dremel 3D40. c. Brug kun materialer og komponenter, der er godkendte af Dremel. Brug af andre objektmaterialer eller 3D-objekter end

godkendte objektmaterialer og ægte Dremel

ADVARSEL Advarsels- symbol Advarer brugeren om advarselsmeddelelser Læs manualsymbol Varskoer brugeren om at læse manualen

Hukommelse: 3 GB RAM (4 GB eller mere anbefales)

Diskplads: ~ 2 GB ledig diskplads til installation

11 kompatibelt grakkort eller højere

Forbrugerbegrænset garanti .............209

183ORDLISTE OVER TERMINOLOGI

KRAV TIL DET ELEKTRISKE

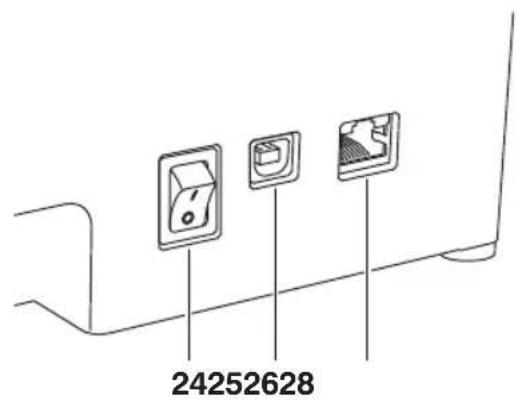

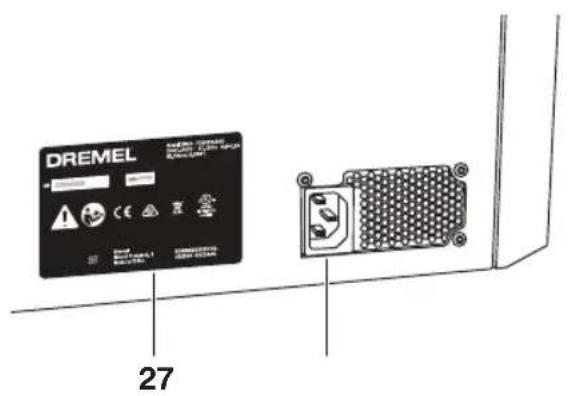

3D40 nominelt input: 100-240V, 47-60Hz, 0,8A-1,8 A DRIFTSMILJØ Rumtemperatur: 16-29° C (60 - 85° F) Arbejdsområdets niveau Plant arbejdsområde 16” (406mm)20.25” (515mm) 15.5” (394mm)8” (203mm)8” (203mm)8” (203mm)14” (356mm) VÆG 3D40 RESSOURCER Ressource Beskrivelse Sted Quick start guide Giver illustreret gennemgang af hvordan man pakker 3D40 ud og begynder at bygge med det samme. Der er en trykt udgave af Quick start guiden i den rektangulære karton med komponenter. Den er også tilgængelig på www.dremel3d.com Dremel 3D hjemmeside Kommer med den nyeste 3D40 software, produkt- information, kundesupport, og 3D-model- og projekt-downloads. www.dremel3d.com Dremel 3D kundesupport Kontakt Dremel for produktsupport, vedligeholdelse og service. www.dremel3d.com File Slicing Software Gør det muligt at uploade, redigere og bygge 3D-ler. Installeret fra www.dremel3d.com eller fra det USB- ashdrev, der følger med Dremel 3D40.

184ORDLISTE OVER TERMINOLOGI

Term Denition Byggeplatform Den ade overade, der bruges af Dremel 3D40 til at bygge genstande. Byggeplat- formsklips Den klips, der er anbragt på forsiden af byggeplatformens fundament, der bruges til at holde byggeplatformen på plads. Byggetape Selvklæbende tape, der forbedrer konsistensen på genstandene og hjælper dem med at holde fast på byggepladens overade. Byggemængde Den tredimensionelle (3D) mængde plads en genstand har brug for, når først den er færdig. Din Dremel 3D40 har et maksimalt byggevolumen, hvilket betyder, at der ikke kan bygges genstande med et større byggevolumen, medmindre de skaleres eller brydes ned til delgenstande. Dør Din Dremel 3D40 har en dør, der er placeret på frontpanelet. Dette muliggør nem adgang til byggeplatformen, ekstruderen, lamentet og dine genstande. Denne dør er lavet af gennemsigtigt materiale, så du kan overvåge status for dine genstande og samtidigt holde byggemiljøet stabilt. Ethernet-port En netværksteknologi, der er kablet lokalt, og som tillader kommunikation mellem elektroniske enheder. Ekstruder En montage, der anvender gear til at trække lament gennem ekstruderindtaget, opvarme lamentet til byggetemperatur, og skubbe det opvarmede lament ud af ekstruderspidsen. Ekstruder- ventilator En ventilator til afkøling af ekstruderens ydermontage og gearmotoren. Ekstruder- ventilator- regulering Et plastikstykke, der leder luft fra ekstruderventilatoren på byggeplatformen for at hjælpe med til at afkøle det aktive byg. Ekstruder- indtag En åbning placeret ved ekstrudertoppen, hvor lamentet indsættes for at bygge. Ekstruder- håndtag Et håndtag, der er placeret på siden af ekstruderen og som bruges til at løsne ekstrudergearmotorens greb. Ekstruderspids En dyse placeret i bunden af ekstruderen, hvor opvarmet lament tvinges ud til bygning. Filament En trådlignende plastmaterialestreng. Filament- styrerør Et plastikstykke, der styrer lament fra lamentspolen gennem en passage i det ydre hus på Dremel 3D40. Sensor til lamentprop En sensor i ekstruderen, der sætter printeren på pause, hvis lamentet holder op med at ekstrudere korrekt. Sensor til lament løbet tør En sensor i ekstruderindtaget, der sætter printeren på pause, hvis den løber tør for lament under et byg. Filamentspole Et cylindrisk stykke, på hvilken der er opviklet en lang lamentstreng til opbevaring og kontinuerlig brug. .G3Drem/ .G4Drem Et bygbart lformat, der er kompatibelt med din Dremel 3D40. Nivellerings- knapper Knapper placeret under bygge- platformens fundament, der bruges til at skabe korrekt afstand mellem ekstruderspidsen og byggeplatformen. Niveausensor En sensor, der registrerer højden på byggeplatformen og hjælper med en korrekt nivellering. Låg Dremel 3D40 har et drejeligt låg på toppen. Dette muliggør bedre adgang til byggeplatformen, ekstruderen, lamentet og genstandene, når det er nødvendigt. Spidstang Almindeligt stykke værktøj, der anvendes til at holde på små genstande og til at få fat i overskydende materiale, der kan være for varmt at røre direkte. OBJ-l Et almindeligt, digitalt lformat, der bruges i en bred vifte af 3D-model software. Denne l er oprettet med 3. parts 3D-software eller kan downloades fra Dremel3D.com. Værktøj til fjernelse af genstand Et stykke værktøj, der bruges til at adskille genstande fra byggeplatformen. PLA. En bioplast, der er udvundet af ved - varende ressourcer såsom majsstivelse Spoleholder Et plastikstykke placeret til venstre for byggeplatformen inde i byggeområdet på Dremel 3D40, og det er designet til at holde lamentspolen. Spoledør En aftagelig dør, som låser lamentspolen til spoleholderen. Stepmotor En børsteløs DC elmotor til at drive styreskinnerne og ekstrudergearene. .STL-l Et almindeligt, digitalt lformat, der bruges i en bred vifte af 3D-model software. Denne l er oprettet med 3. parts 3D-software eller kan downloades fra Dremel3D.com. Berørings- følsom skærm Fuldt farvedisplay, der aktiveres ved berøring. Det muliggør overvågning af Dremel 3D40 og genstande og giver samtidigt kommandoer direkte til Dremel 3D40 uden brug af computer. USB-ashdrev Et bærbart hukommelseskort, der bruges i en bred vifte af enheder. WIFI En lokal, trådløs netværksteknologi, som tillader kommunikation mellem elektroniske enheder. X-aksens styreskinner Et sæt skinner på hver side af ekstruderen, der gør det muligt for stepmotoren at bevæge ekstruderen til venstre eller højre side af byggeområdet. Y-aksens styreskinner Et sæt skinner på hver side af byggeområdet, der gør det muligt for stepmotoren at bevæge ekstruderen til forsiden eller bagsiden af byggeområdet. Z-aksens styreskinner Et sæt skinner placeret på bagsiden af byggeområdet, der gør det muligt for en stepmotor til at bevæge byggeplatformen op eller ned. 3D40 RESSOURCER Ressource Beskrivelse Sted Quick start guide Giver illustreret gennemgang af hvordan man pakker 3D40 ud og begynder at bygge med det samme. Der er en trykt udgave af Quick start guiden i den rektangulære karton med komponenter. Den er også tilgængelig på www.dremel3d.com Dremel 3D hjemmeside Kommer med den nyeste 3D40 software, produkt- information, kundesupport, og 3D-model- og projekt-downloads. www.dremel3d.com Dremel 3D kundesupport Kontakt Dremel for produktsupport, vedligeholdelse og service. www.dremel3d.com File Slicing Software Gør det muligt at uploade, redigere og bygge 3D-ler. Installeret fra www.dremel3d.com eller fra det USB- ashdrev, der følger med Dremel 3D40.

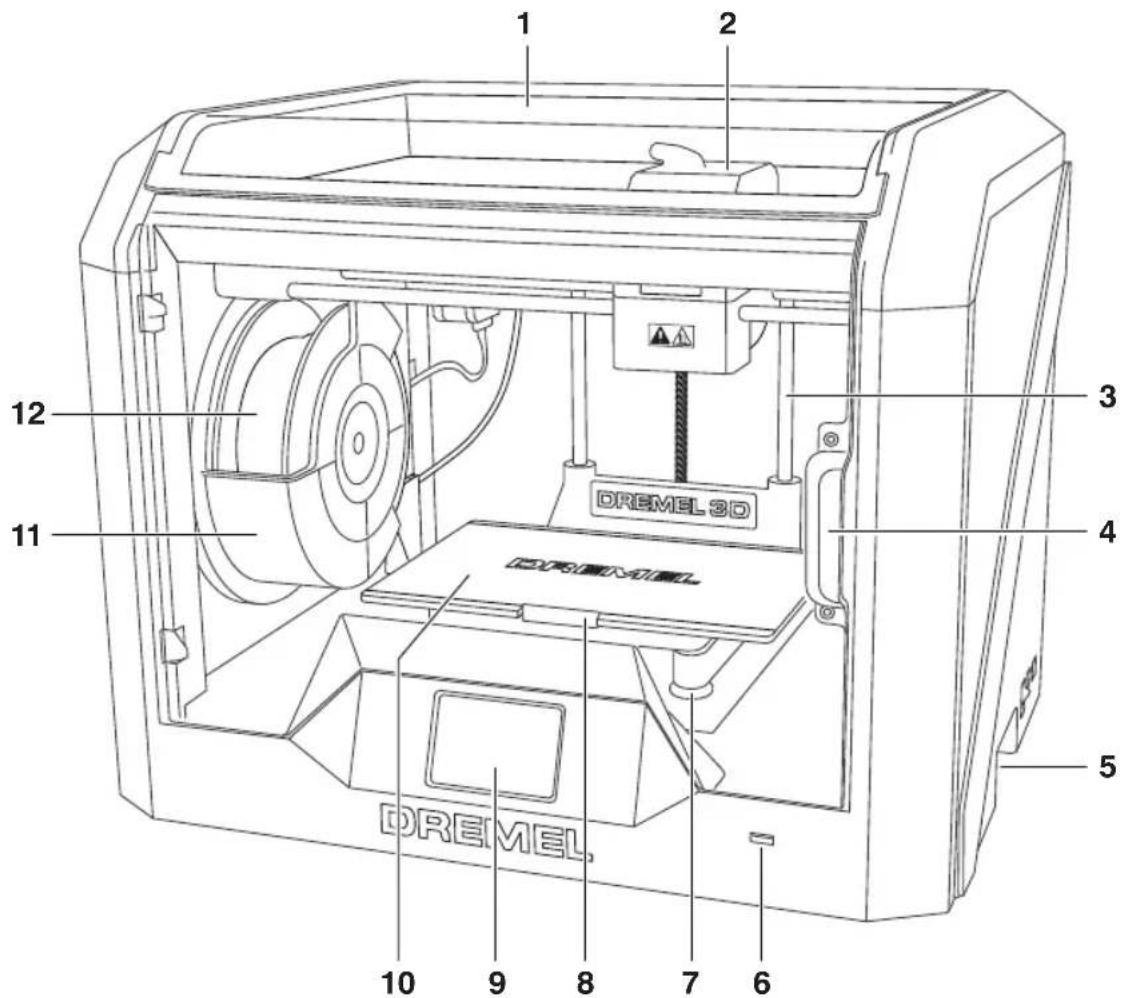

9. Berøringsfølsom skærm

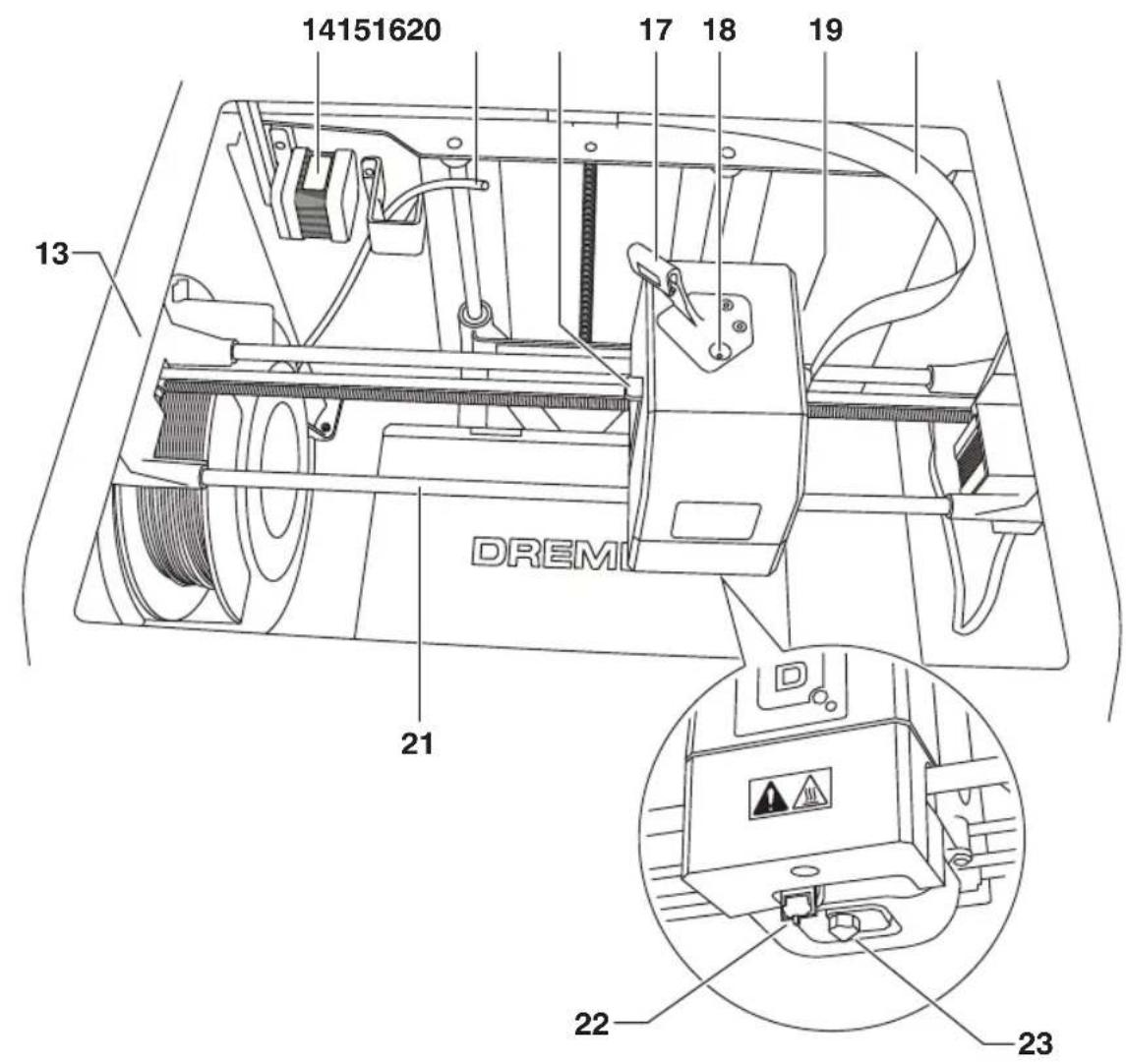

15. Filamentstyrerør

9. Berøringsfølsom skærm

15. Filamentstyrerør

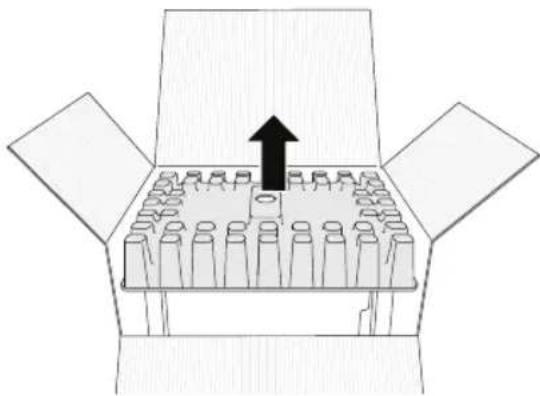

2. Fjern indlægget i toppen.

3. Tag 3D40 ud og sæt den på bordet.

4. Åbn døren, og fjern indlægget i toppen.

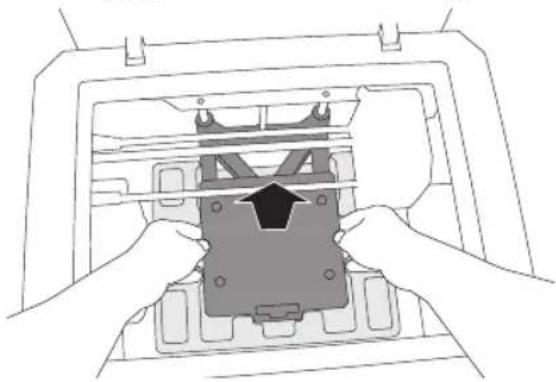

5. Hæv byggepladen ved at løfte den fra begge sider.

INTRODUKTION Velkommen til Dremel 3Ds verden. Det er vores mission at vejlede dig gennem 3D byggeprocessen og udveksle bedste praksis til at bringe dine ideer til live. 3D bygning er en proces, der kommer til at involvere eksperimenter og vedholdenhed. Til alt held er der Dremel eksperter tilstede for at gøre dit arbejde lettere med online tips og live support. Med Dremel kan du bygge videre på dine egne ideer, bygge dem bedre og gøre dem til dine.

Mængderne kan variere alt efter sæt. **Opbevares ikke i fugtige eller varme omgivelser. Instruktionsmanual Strømkabel Værktøj til fjernelse af genstand Quick start guide USB-kabel USB-ashdrev Afrensningsværktøj 1886. Åbn døren, og fjern midterindsatsen.

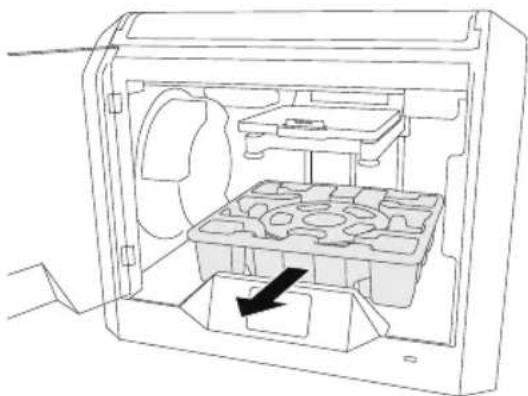

7. Fjern indlægget i bunden.

2. Fjern indlægget i toppen.

3. Tag 3D40 ud og sæt den på bordet.

4. Åbn døren, og fjern indlægget i toppen.

5. Hæv byggepladen ved at løfte den fra begge sider.

Mængderne kan variere alt efter sæt. **Opbevares ikke i fugtige eller varme omgivelser. Instruktionsmanual Strømkabel Værktøj til fjernelse af genstand Quick start guide USB-kabel USB-ashdrev Afrensningsværktøj

189MENUEN PRINTKØ [PRINT QUEUE MENU]

BYG [BUILD] – Tryk for at se detaljer om næste byg. SLET [DELETE] – Tryk for at fjerne næste byg fra køen. PRINTKØ, MODELDETALJER BYG [BUILD] – Tryk for at påbegynde byggeprocessen. SLET [DELETE] – Tryk for at fjerne modellen fra køen. FILAMENT [FILAMENT] Tryk for at påbegynde opvarmning og processen påfyldning/skift af lament. (Se side 197 for instruktioner om processen påfyldning/skift af lament) NIVEAU [LEVEL] Tryk for at påbegynde byggeplatformens nivelleringsproces. (Se side 200 for instruktioner om nivellering af byggeplatformen)

BERØRINGSFØLSOM SKÆRM

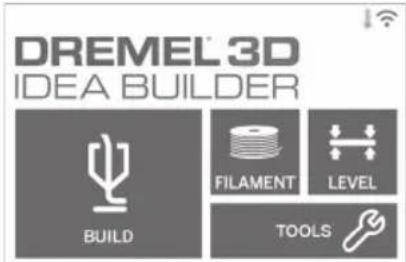

Brug af Dremel 3D40 uden computer er nemt med den indbyggede software og den berøringsfølsomme skærm med fuld farve. Før du bygger en model, vil vi gerne gøre dig fortrolig med menustruktur og muligheder på den berøringsfølsomme skærm.

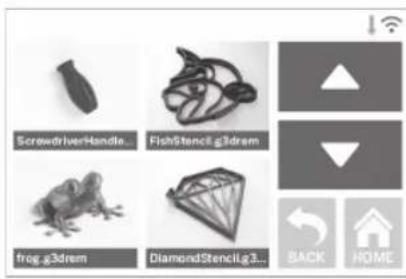

Tryk for at vælge den ønskede model eller brug pilene til at scrolle gennem siderne for at nde din model.

STOP [STOP] – Tryk for at annullere den igangværende byggeproces. PAUSE/GENOPTAG [PAUSE/PLAY] – Tryk for at sætte den igangværende byggeproces på pause eller genoptage den. Pause vil gøre det muligt at få adgang til knappen lament.

SKIFT FILAMENT [CHANGE FILAMENT] –

Tryk for at skifte lament under den igangværende byggeproces for at tilføje mere lament eller skifte farver.

190MENUEN PRINTKØ [PRINT QUEUE MENU]

BERØRINGSFØLSOM SKÆRM

Tryk for at vælge den ønskede model eller brug pilene til at scrolle gennem siderne for at nde din model.

SKIFT FILAMENT [CHANGE FILAMENT] –

Tryk for at skifte lament under den igangværende byggeproces for at tilføje mere lament eller skifte farver.

Angiver, at der er en fejl såsom tømt for lament eller en åben dør.

Angiver signalstyrken på WiFi og hvis der er forbindelse til WiFi, vil symbolet være blåt.

Angiver, at ekstruderen er kold.

Bruges til at kalibrere byggepladens højde under samling. LYDE [SOUNDS] – Tryk for at tænde/slukke for lydene på 3D40. DEMO-TILSTAND [DEMO MODE] – Tryk for at slå detail-demo-tilstand til/fra. FABRIKSINDSTILLINGER GENDANNES [FACTORY RESET] – Tryk for at fjerne al information, der er lagret på 3D40, og vend tilbage til fabriksindstillingerne.

Angiver, at der er en fejl såsom tømt for lament eller en åben dør.

Angiver signalstyrken på WiFi og hvis der er forbindelse til WiFi, vil symbolet være blåt.

Angiver, at ekstruderen er kold.

BRUGES. Manglende overholdelse kan føre til brand, beskadigelse af udstyr, materiel skade eller personskade.

ADVARSEL BRUG KUN DREMEL FILAMENT. Anvendelse af lament, der ikke er godkendt af Dremel, kan resultere i skader på udstyr og materielle skader.

1. Start processen med påfyldning/skift af lament

ved at trykke på knappen "Filament" ["Filament"] på den berøringsfølsomme skærm. Ekstruderen vil ytte til forreste højre hjørne af printområdet og ekstruderspidsen vil påbegynde opvarmning.

2. Efter ekstruderen holder op med at ytte sig,

så åbn 3D40 låget for at få bedre adgang til ekstruderen.

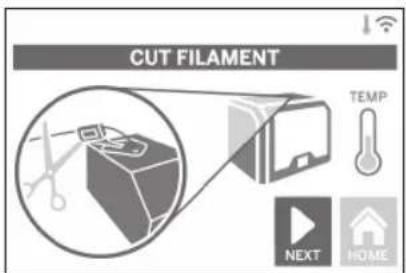

3. Hvis der er påfyldt eksisterende lament, skæres

eksisterende lament nær ekstruderindtaget af og der trykkes på knappen "Næste" ["Next"] på den berøringsfølsomme skærm.

4. Fjern spoledøren ved at dreje den mod uret, og

fjern den eksisterende spole, hvis der er en til stede, se gur 1.

Den første gang der tændes for Dremel 3D40, vil du blive bedt om at udføre en indledende opsætning af netværk. Gennemførelse af denne proces giver adgang til meddelelser om rmwareopdateringer.

1. For at fuldføre første opsætning, tryk "Ja"

[“Yes”], når der bedes om det ved første opsætningsskærm. Hvis du afviser denne opsætning, kan netværket altid opsættes senere.

2. Hvis der vælges "Ja" [“Yes”], vil 3D40 automatisk

oprette forbindelse til Ethernet eller søge efter tilgængelige, trådløse netværk.

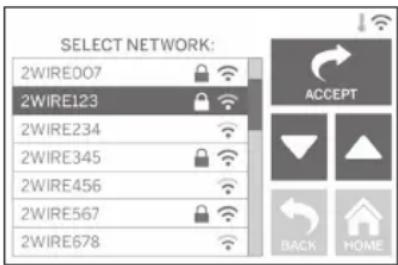

3. Vælg dit trådløse netværk ved hjælp af den

berøringsfølsomme skærm. Brug pilene til at scrolle gennem listen over tilgængelige, trådløse netværk. Når dit trådløse netværk navn er fremhævet, skal der trykkes på "Acceptér" ["Accept"].

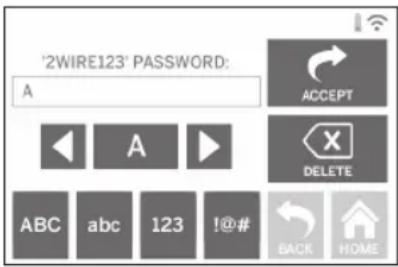

4. Indtast dit password til det trådløse netværk og

BRUGES. Manglende overholdelse kan føre til brand, beskadigelse af udstyr, materiel skade eller personskade.

ADVARSEL BRUG KUN DREMEL FILAMENT. Anvendelse af lament, der ikke er godkendt af Dremel, kan resultere i skader på udstyr og materielle skader.

1. Start processen med påfyldning/skift af lament

ved at trykke på knappen "Filament" ["Filament"] på den berøringsfølsomme skærm. Ekstruderen vil ytte til forreste højre hjørne af printområdet og ekstruderspidsen vil påbegynde opvarmning.

2. Efter ekstruderen holder op med at ytte sig,

så åbn 3D40 låget for at få bedre adgang til ekstruderen.

3. Hvis der er påfyldt eksisterende lament, skæres

eksisterende lament nær ekstruderindtaget af og der trykkes på knappen "Næste" ["Next"] på den berøringsfølsomme skærm.

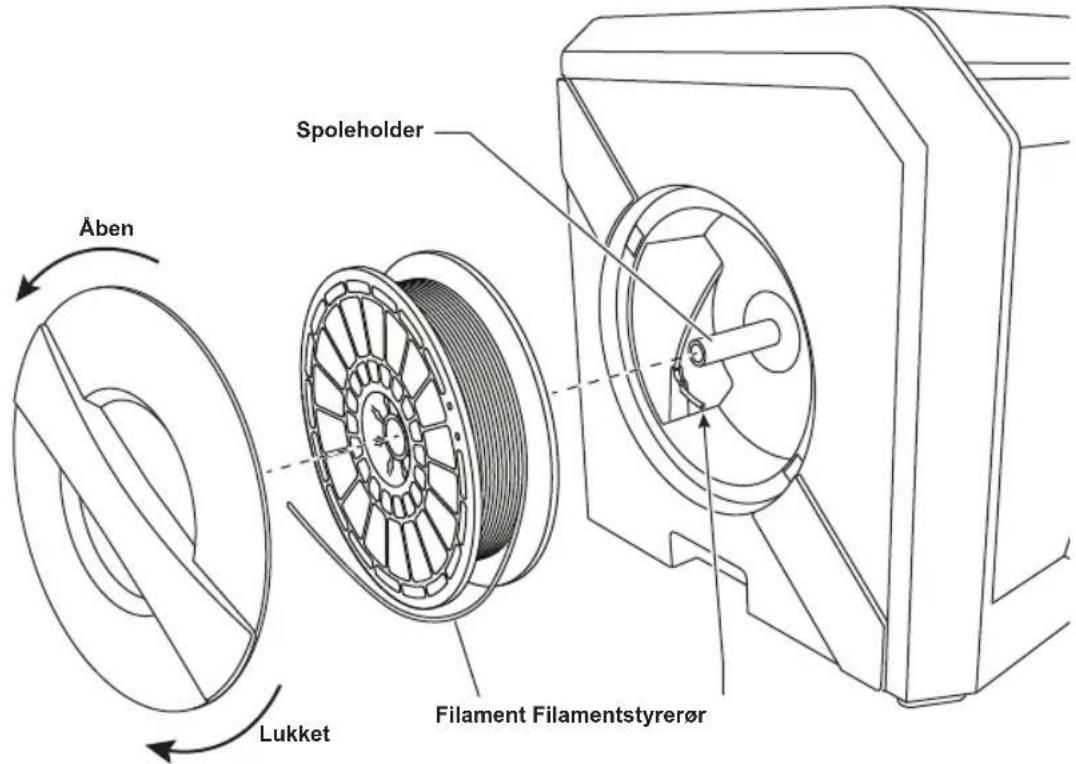

4. Fjern spoledøren ved at dreje den mod uret, og

fjern den eksisterende spole, hvis der er en til stede, se gur 1. FIG. 1 Åben Lukket Filament Filamentstyrerør Spoleholder

1. Hvis der er installeret en byggeplatform, fjernes

anbring byggetapen over byggeplatformen. For de bedste resultater anvendes der byggetape i centrum af byggeplatformen først og den glattes udad for at fjerne eventuelle luftbobler, gur 4.

3. Installér byggeplatformen ved hjælp af

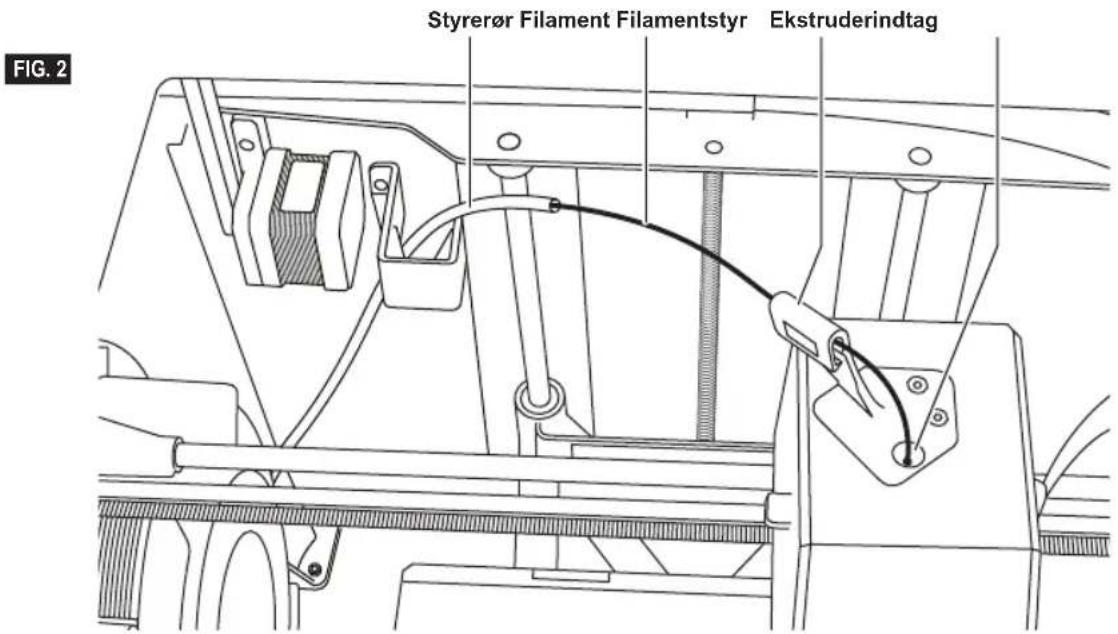

byggeplatformens klips. FIG. 2 Styrerør Filament Filamentstyr Ekstruderindtag

5. Før spidsen af det nye lament gennem styrerøret,

placér spolen på spoleholderen, udskift spoledøren ved at justere låsetappene og dreje med uret, se gur 1. Tryk “Næste” ["Next"] på den berøringsfølsomme skærm.

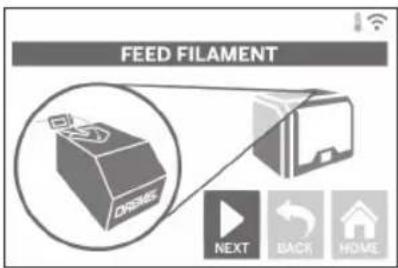

på "Næste" ["Next"] på den berøringsfølsomme skærm og der tilføres lament, der kommer fra styrerøret, ind i ekstruderindtaget, indtil ekstruderen fremfører af sig selv, se gur 2.

8. Filamentet vil blive trukket ind i ekstruderen

og begynde at komme ud af den varme ekstruderspids. BEMÆRK: Dremel 3D40 blev testet ved at bygge genstande, før den forlod fabrikken. Disse testgenstande kan være lavet med en anden farve lament end den du bruger. Derfor kan der sidde små mængder lament i ekstruderen.

9. Når der kommer nyt lament fra ekstruderspidsen,

så tryk på "Udført" ["Done"] på den berøringsfølsomme skærm for at fuldføre lamentpåfyldningsprocessen, vend tilbage til hovedmenuen, og kalibrér ekstruderen. Fjern forsigtigt overskydende lament uden at berøre den varme ekstruderspids. Hvis nødvendigt, fjern snavs forsigtigt fra ekstruderspidsen med en spidstang.

1. Hvis der er installeret en byggeplatform, fjernes

anbring byggetapen over byggeplatformen. For de bedste resultater anvendes der byggetape i centrum af byggeplatformen først og den glattes udad for at fjerne eventuelle luftbobler, gur 4.

3. Installér byggeplatformen ved hjælp af

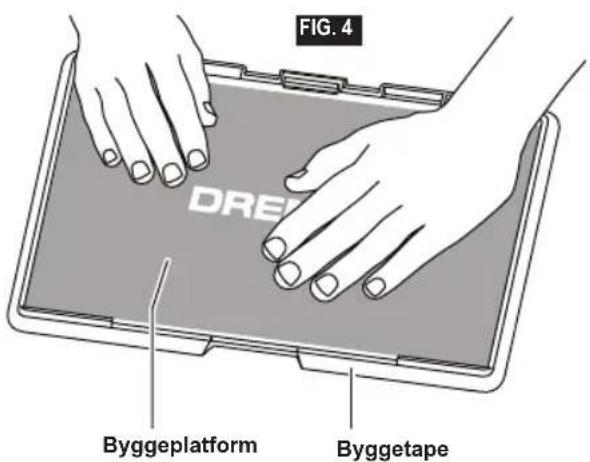

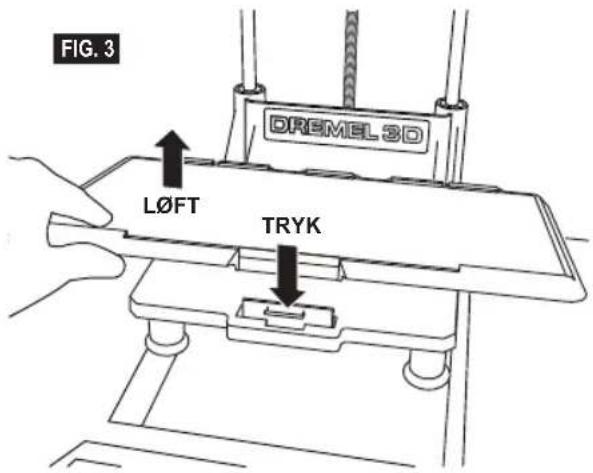

byggeplatformens klips. FIG. 3 FIG. 4 TRYK LØFT Byggeplatform Byggetape FIG. 2 Styrerør Filament Filamentstyr Ekstruderindtag

5. Før spidsen af det nye lament gennem styrerøret,

placér spolen på spoleholderen, udskift spoledøren ved at justere låsetappene og dreje med uret, se gur 1. Tryk “Næste” ["Next"] på den berøringsfølsomme skærm.

på "Næste" ["Next"] på den berøringsfølsomme skærm og der tilføres lament, der kommer fra styrerøret, ind i ekstruderindtaget, indtil ekstruderen fremfører af sig selv, se gur 2.

8. Filamentet vil blive trukket ind i ekstruderen

9. Når der kommer nyt lament fra ekstruderspidsen,

4. Tænd Dremel 3D40 med afbryderknappen for til

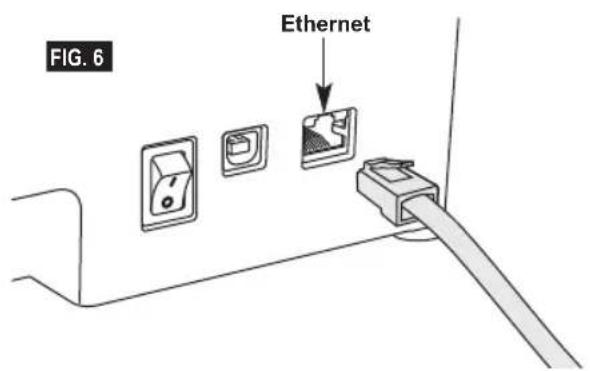

3. Tænd Dremel 3D40 på afbryderen. Ethernet-

FØR SPIDSEN ER AFKØLET, KAN FØRE TIL PERSONSKADE. Det er vigtigt at nivellere byggeplatformen, hver gang der udskiftes byggetape eller byggeplatformen geninstalleres for at sikre, at byggeplatformen har samme afstand fra ekstruderhovedet. Sørg for at få fjernet eventuelle luftbobler mellem byggeplatformen og byggetape. Undlades nivellering af byggeplatformen eller eliminering af luftbobler kan det ske, at genstanden ikke bygges ordentligt.

1. Sørg for, at du har anbragt byggetape på

byggeplatformen og der ingen genstande er til stede. Påføring af byggetape efter nivellering kan påvirke konsistensen af genstanden.

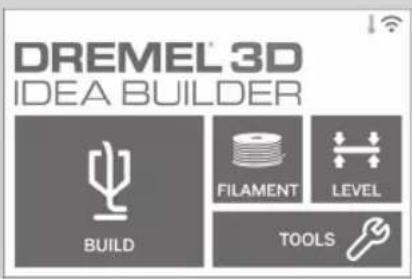

2. Tryk "Niveau" ["Level"] på den berøringsfølsomme

stilling for at nivellere byggeplatformen. 3D40 vil først kontrollere niveauet på bagsidens midte på byggeplatformen. De to knapper under byggeplatformen bruges til at hæve eller sænke byggeplatformen på venstre og højre side. Ekstruderen indeholder en sensor, der registrerer, hvorvidt lejet er i niveau, og det er ikke nødvendigt med yderligere værktøjer.

4. Den berøringsfølsomme skærm vil angive, hvorvidt

din byggeplatform er for høj eller for lav. Hvis byggeplatformen er for høj, justeres der med den tilhørende knap ved at dreje til højre, indtil der høres et "bip", og den berøringsfølsomme skærm angiver, at den er klar til at kontrollere, at lejet er i niveau.

5. Hvis byggeplatformen er for lav, justeres der med

knappen ved at dreje til venstre, indtil der høres et "bip", og den berøringsfølsomme skærm angiver, at den er klar til at kontrollere, at lejet er i niveau.

6. Tryk "Bekræft" ["Verify"] for at kontrollere lejets

niveau. Hvis yderligere justering er nødvendig, vil den berøringsfølsomme skærm angive retningen, og hvis niveauet er korrekt, vil ekstruderen ytte til næste punkt og nivelleringsprocessen kan gentages.

7. Gentag trin 4-6 for anden position, og når lejet er

4. Tænd Dremel 3D40 med afbryderknappen for til

3. Tænd Dremel 3D40 på afbryderen. Ethernet-

BRUGES. Manglende overholdelse kan føre til brand, beskadigelse af udstyr, materiel skade eller personskade.

KØRER. Kontakt med Dremel 3D40 dele i bevægelse under drift kan resultere i dårlig byggekvalitet, beskadigelse af udstyr eller personskade. BEMÆRK: Dremel 3D40 bliver testet ved at bygge genstande, før den forlader fabrikken. Disse testgenstande kan være lavet med en anden farve lament end den du bruger. Derfor kan der sidde små mængder lament i ekstruderen. Starten på første genstand kan have lidt af denne lamentfarve, indtil den skifter over til din lamentfarve. Du har adskillige muligheder, når du bygger med din Dremel 3D40:

5. Hvis byggeplatformen er for lav, justeres der med

knappen ved at dreje til venstre, indtil der høres et "bip", og den berøringsfølsomme skærm angiver, at den er klar til at kontrollere, at lejet er i niveau.

6. Tryk "Bekræft" ["Verify"] for at kontrollere lejets

7. Gentag trin 4-6 for anden position, og når lejet er

2. Tryk på USB-ikonet for at få adgang til indholdet

For at annullere din genstand under opvarmning eller bygning, tryk på "Stop" ["Stop"] på den berøringsfølsomme skærm. Hvis du bekræfter med "Ja" ["Yes"], vil ekstruderen og byggeplatformen bevæge sig til deres kalibreringspositioner. FØR DU BYGGER [BEFORE YOU BUILD]

1. Sørg for der er påfyldt en tilstrækkelig mængde

lament (se side 197). TIP: Du kan afgøre, hvorvidt du har lament nok til at fuldføre dit objekt før bygning ved at sammenligne længden af nødvendig lament, som det vises af Dremel Digilab 3D Slicer, med den længde lament på spolen, der angives af længdemåleren. Hvis 3D40 løber tør for lament under bygning, vil den holde pause, indtil der er tilført mere lament.

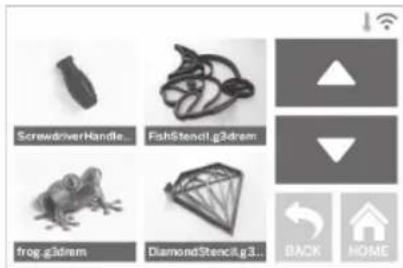

3. Tryk på den modell, du gerne vil bygge.

["Build"] for at påbegynde byggeprocessen.

5. 3D40 vil først justere ekstruderen og byggeplatform

til deres nulpositioner, hvorefter niveausensoren vil berøre byggeplatform let for at fuldføre justeringen. Ekstruderspidsen vil påbegynde opvarmningen, der kan vare et par minutter. Når først den rigtige temperatur er nået, vil din model begynde med at blive bygget.

6. Når først din genstand er færdig, vil 3D40

automatisk justere ekstruderen og byggeplatform hen til deres kalibreringspositioner og køle ekstruderspidsen.

7. Vent, indtil den berøringsfølsomme skærm angiver,

at ekstrudertemperaturen er "kold", før genstanden fjernes. Kig i afsnittet om udtagning af genstande fra byggeplatformen nedenfor, der omhandler udtagning af genstande.

2. Tryk på USB-ikonet for at få adgang til indholdet

ADVARSEL BRUG PERSONLIGT BESKYTTELSESUDSTYR. Brugen af beskyttelsesudstyr, såsom varmefaste handsker og sikkerhedsbriller vil betyde færre personskader.

BRUGER HÅNDVÆRKTØJ TIL AT FJERNE GENSTANDE FRA BYGGEPLATFORMEN. Pludseligt smut med værktøjet og forkert kropsstilling under fjernelse af genstanden fra byggeplatformen kan føre til personskade.

ADVARSEL TAB IKKE BYGGEPLATFORMEN. En hærdet glasplade kan briste og medføre personskade.

FJERNES GENSTANDE. En hærdet glasplade kan blive adskilt fra plastikholderen og medføre personskade.

1. Vent på at ekstruderen køler af, før genstanden

genstanden stadig er fastgjort.

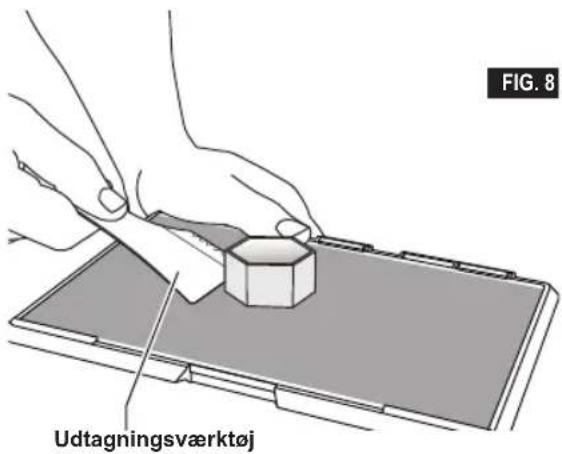

3. Skræl genstanden af fra byggeplatformen. Hvis

nødvendigt bruges udtagningsværktøjet til at fjerne genstanden fra byggeplatformen (gur 8). Hvis det ønskes, skal byggetapen fjernes fra byggeplatformen samtidigt med at genstanden adskilles fra byggeplatformen. Byggetapen kan derefter fjernes fra genstanden.

4. På siden om modeldetaljer trykkes der på "Byg"

["Build"] for at påbegynde byggeprocessen.

5. 3D40 vil først justere ekstruderen og byggeplatform

6. Når først din genstand er færdig, vil 3D40

automatisk justere ekstruderen og byggeplatform hen til deres kalibreringspositioner og køle ekstruderspidsen.

7. Vent, indtil den berøringsfølsomme skærm angiver,

at ekstrudertemperaturen er "kold", før genstanden fjernes. Kig i afsnittet om udtagning af genstande fra byggeplatformen nedenfor, der omhandler udtagning af genstande. 203VEDLIGEHOLDELSE

AFRENSNING AF EKSTRUDEREN

Brug tilstopningsværktøjet til at rense ekstruderen og afrense opbygget lamenttilstopning.

1. Vent på at ekstruderen varmer op indsæt

renseværktøjet i ekstruderens indtag (øverst).

2. Tilstoppede rester vil blive skubbet nedad og vil

Brug en spidstang til at fjerne understøtninger, der er inde i din genstand eller svære at nå. FIG. 8 Udtagningsværktøj

3. Sørg for, at spolen er installeret korrekt og den kan

gang eller efter skift af lament, så lad Dremel 3D40 ekstrudere, indtil materialet svarer til den installerede lamentfarve.

5. Det er vigtigt at iagttage, når Dremel 3D40

påbegynder bygning af genstande. Det er mest sandsynligt, at din genstand løber ind i vanskeligheder i begyndelsen. Heldigvis er det også det mest bekvemme tidspunkt at annullere genstanden, rense byggeplatformen og starte genstanden igen. Forbliv i nærheden af Dremel 3D40 under byggeprocessen.

6. Det er vigtigt at gemme emballagen til

der ikke er fugtigt eller for varmt. Det anbefales, at lamentspolen ikke tages ud af sin lufttætte emballage, før den skal bruges.

8. Brug fjernelsesværktøjet forsigtigt for at undgå at

beskadige byggeplatformen eller genstanden.

9. Når det er muligt, er det bedst at placere

genstanden i midten af byggeplatformen. Brug af den bedste orientering for genstanden er kritisk. Sørg for, at genstanden er placeret på byggeplatformen og at du bruger den bedste orientering til bygning.

10. Til stejle udhæng (mindre end en vinkel på

12. Det anbefales med slibning ved lav hastighed for at

forhindre omsmeltning af genstanden.

13. Dremel Digilab 3D Slicer softwaren viser den

længde lament, der er nødvendig til hver genstand. Sammenlign dette med den længde, der er angivet på spolens længdemåler. 204VEDLIGEHOLDELSE

AFRENSNING AF EKSTRUDEREN

Brug tilstopningsværktøjet til at rense ekstruderen og afrense opbygget lamenttilstopning.

1. Vent på at ekstruderen varmer op indsæt

renseværktøjet i ekstruderens indtag (øverst).

2. Tilstoppede rester vil blive skubbet nedad og vil

ekstrudere fra ekstruderspidsen. FIG. 9

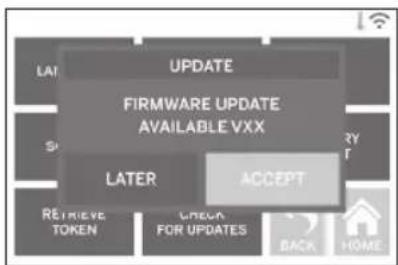

OPDATERING AF FIRMWAREN VIA NETVÆRKET

Hvis din 3D40 er registreret og tilføjet til din Dremel3D prol, kan du opdatere dens rmware direkte fra den berøringsfølsomme skærm. For at opdatere rmwaren:

1. Tryk på "Værktøjer" ["Tools"], "Indstillinger"

har den nyeste rmware installeret og spørge, hvorvidt du ønsker at opdatere, hvis nødvendigt.

startskærmen, er rmware-opdateringen fuldført.

3. Sørg for, at spolen er installeret korrekt og den kan

gang eller efter skift af lament, så lad Dremel 3D40 ekstrudere, indtil materialet svarer til den installerede lamentfarve.

5. Det er vigtigt at iagttage, når Dremel 3D40

6. Det er vigtigt at gemme emballagen til

der ikke er fugtigt eller for varmt. Det anbefales, at lamentspolen ikke tages ud af sin lufttætte emballage, før den skal bruges.

8. Brug fjernelsesværktøjet forsigtigt for at undgå at

beskadige byggeplatformen eller genstanden.

9. Når det er muligt, er det bedst at placere

10. Til stejle udhæng (mindre end en vinkel på

12. Det anbefales med slibning ved lav hastighed for at

forhindre omsmeltning af genstanden.

13. Dremel Digilab 3D Slicer softwaren viser den

længde lament, der er nødvendig til hver genstand. Sammenlign dette med den længde, der er angivet på spolens længdemåler.

205VEDLIGEHOLDELSE OG SERVICE

Problem Årsag Korrigerende handling Ekstruderhovedet bygger væk fra midten. Dremel 3D40 har mistet sporingen over ekstruderhovedets nøjagtige placering og kan ikke bygge. Sendes ekstruderhovedet tilbage til udgangspositionen kalibreres Dremel 3D40 igen. Annullér din genstand, ryd byggeplatformen, send ekstruderhovedet tilbage til udgangspositionen, og genstart genstanden. PLA ekstruderer eller klæber ikke ordentligt til byggetapen. Dette kan være forårsaget af at byggeplatformen ikke nivelleres med ekstruderhovedet. Nivellering af byggeplatformen vil justere ekstruderhovedet og sikre en bedre kvalitet af genstanden. Annullér din genstand, ryd byggeplatformen, nivellér byggeplatformen, og genstart genstanden. Dremel 3D40 frøs før min genstand startede. Dremel 3D40 kan have modtaget modstridende kommandoer. Sluk for kontakten, vent 30 sekunder, og tænd kontakten. Støttematerialet knækker ikke løs under rengøring og resulterer i nedsat kvalitet af den endelige genstand. Delens orientering er ikke optimeret. Reorientér 3D-lens position i din lslicing software for at minimere støttematerialet eller placér støttematerialet på en ikke-kritisk overade. Spaghettilignende roderi ved slutningen af bygningen. Et af genstandens lag holder ikke ordentligt, modellen blev gemt med minimal overadekontakt med byggeplatformen, eller genstanden blev bygget svævende over byggeplatformen uden valgt støtte. Brug din slicing software for at se det første lags højde og position. Byg med støtter når det er nødvendigt. Del kun halvvejs bygget. Filament løb tør. Filament stoppede til under bygning. Udskift lament og genoptag bygning. Se "Intet lament kommer ud". Intet lament kommer ud. Tilstoppet ekstruder. Kontakt kundeservice. Ekstruderen vil ikke gå tilbage. Kontakt kundeservice. Trævlede eller ossede plastiklag på stejle udhæng. Genstandens udhæng er for langt fra hinanden eller for stejle (< 45 graders vinkel). Byg med støtter. 3D40 kan ikke nde mit WiFi- netværk. Printeren er for langt væk fra den trådløse router. Omplacér 3D40, så den er tættere på din router. Tilslut til netværk med Ethernet. 3D40 vil ikke skabe forbindelse til mit netværk. Printeren er for langt væk fra den trådløse router. Omplacér 3D40, så den er tættere på din router. Password til netværket forkert. Genindtast dit password eller få bekræftet dit password hos netværksejeren.

MANUEL OPDATERING AF FIRMWARE

Hvis 3D40 ikke er tilsluttet et netværk, kan rmwaren opdateres direkte fra et USB-ashdrev.

2. Læg 3D40 rmware-len på et tomt, FAT32

5. Tænd for 3D40, og den burde automatisk nde og

installere den nye rmware.

6. Sæt 3D40 på OFF, fjern USB-ashdrevet, og tænd

igen for at fuldføre opdateringen.

RENSNING AF DET UDVENDIGE

Rengør det udvendige af 3D40 med en fnugfri klud. Ryd de ydre overader for snavs, som er synlig. For at undgå at beskadige Dremel 3D40, så lad være med at bruge vand, kemikalier eller andre rengøringsmidler på 3D40.

EKSTRUDERSPIDSEN, MENS DREMEL 3D40 KØRER, ELLER VENT TIL DEN ER KØLET NED TIL 60°C (140°F). Kontakt med ekstruderspidsen under eller efter drift før spidsen er afkølet, kan føre til personskade. Ved hjælp af små spidstænger trækkes der plastikrester væk fra ekstruderspidsen. Hvis snavset er hårdnakket, skal ekstruderen eventuelt opvarmes. RENGØRING AF DEN BERØRINGSFØLSOMME SKÆRM Tør den berøringsfølsomme skærm af med en blød, fnugfri klud. Sprøjt ikke sprayrengøringsmidler på skærmen.

206VEDLIGEHOLDELSE OG SERVICE

FORBRUGERBEGRÆNSET GARANTI Dette DREMEL-produkt er dækket af en garanti, som det er foreskrevet af de gældende lokale love og bestemmelser. Garantien dækker dog ikke skader som følge af normal slitage, overbelastning eller forkert håndtering af værktøjet. I tilfælde af at produktet ikke er i overensstemmelse med denne skriftlige garanti, skal følgende foranstaltninger indledes:

1. RETURNÉR IKKE produktet til købsstedet.

2. Kontakt venligst kundeservice via

www.dremel.com for yderligere instruktioner. BORTSKAFFELSE El-værktøj, tilbehør og emballage skal genbruges på en miljørigtig måde.

GÆLDER KUN I EU-LANDE

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! I henhold til det europæiske direktiv 2012/19/ EF om affald af elektrisk og elektronisk udstyr og dets gennemførelse i national lovgivning, skal elværktøjer, som ikke længere er anvendelige, indsamles separat og bortskaffes på en miljømæssigt korrekt måde. KONTAKT DREMEL Du kan få mere information om Dremels produktudvalg, support og hotline på www.dremel.com. Dremel, Konijnenberg 60, 4825 BD Breda, Holland.

OPEN SOURCE SOFTWARE

Open source software, der anvendes i dette Dremel-produkt Dette produkt indeholder softwarekomponenter, der er licenseret af indehaveren af rettighederne under en hvilken som helst version af GNU General Public License (GPL), GNU Lesser General Public License (LGPL) eller en hvilken som helst open source softwarelicens, som kræver, at kildekoden gøres tilgængelig. Du kan få en komplet, maskinlæsbar kopi af den tilsvarende kildekode ved at sende en skriftlig forespørgsel til: Dremel Att.: Open Source Software Ofcer P.O Box 081126 Racine, WI USA 53408-1126 Din forespørgsel skal indeholde: (i) navnet på Dremel-produktet, (ii) dets serienummer (hvis relevant), (iii) softwareversion (hvis relevant), (iv) dit navn, (v) din virksomheds navn (hvis relevant) og (vi) din returmail og e-mail-adresse (hvis disponibel). Vi opkræver eventuelt et symbolsk gebyr for at dække udgifterne til de fysiske medier og distributionen. Du kan sende din forespørgsel (i) inden for tre (3) år fra den dato du har modtaget produktet, der omfattede den software, som er genstand for din forespørgsel eller (ii) i tilfælde af en kodelicensering under GPL-version 3, så længe Dremel tilbyder reservedele eller kundesupport til dette produkt. Garanti med hensyn til yderligere brug af open source software: DREMEL yder ingen garanti på open source software programmer, der er indeholdt i denne enhed, hvis sådanne programmer anvendes på en anden måde end den programeksekvering, der er tilsigtet af DREMEL. De licenser, der er angivet nedenfor, denerer garantien, hvis nogen, fra forfatterne eller licensgiverne af open source softwaren. DREMEL frasiger sig specikt enhver garanti på defekter, der er forårsaget ved at ændre et open source software program eller produktets konguration. Man kan ikke gøre garantikrav gældende mod DREMEL i tilfælde af, at open source softwaren krænker intellektuelle ejendomsrettigheder tilhørende en tredjepart. Teknisk support, hvis nogen, vil kun blive ydet på software, der ikke er modiceret. 208DREMEL

1. RETURNÉR IKKE produktet til købsstedet.

2. Kontakt venligst kundeservice via

www.dremel.com for yderligere instruktioner. BORTSKAFFELSE El-værktøj, tilbehør og emballage skal genbruges på en miljørigtig måde.

GÆLDER KUN I EU-LANDE

fjern eksisterende spole hvis det er en til stede, se gur 1.

2. Hvis du velger "Ja" (YES), vil 3D40 automatisk

6. Hvis du endrer eksisterende lament, vil 3D40

2. Koble den medfølgende USB-kabelen til 3D40 og

5. Hvis byggeplattformen er for lav, kan du justere

2. Koble den medfølgende USB-kabelen til 3D40 og

5. Hvis byggeplattformen er for lav, kan du justere

1. Vent til ekstruderen er varmet opp før du stikker

det ikke er fuktig eller for varmt. Det anbefales at du ikke fjerner lamentspolen fra den lufttette forpakningen før den skal brukes.

11. Ta alltid ut byggeplattformen før du fjerner objektet.

12. Det anbefales pussing med lav hastighet for at ikke

1. Vent til ekstruderen er varmet opp før du stikker

2. Din 3D40 vil kontrollere om du har den nyeste

det ikke er fuktig eller for varmt. Det anbefales at du ikke fjerner lamentspolen fra den lufttette forpakningen før den skal brukes.
