KÄYTTÖOHJE DigiLab 3D40 DREMEL

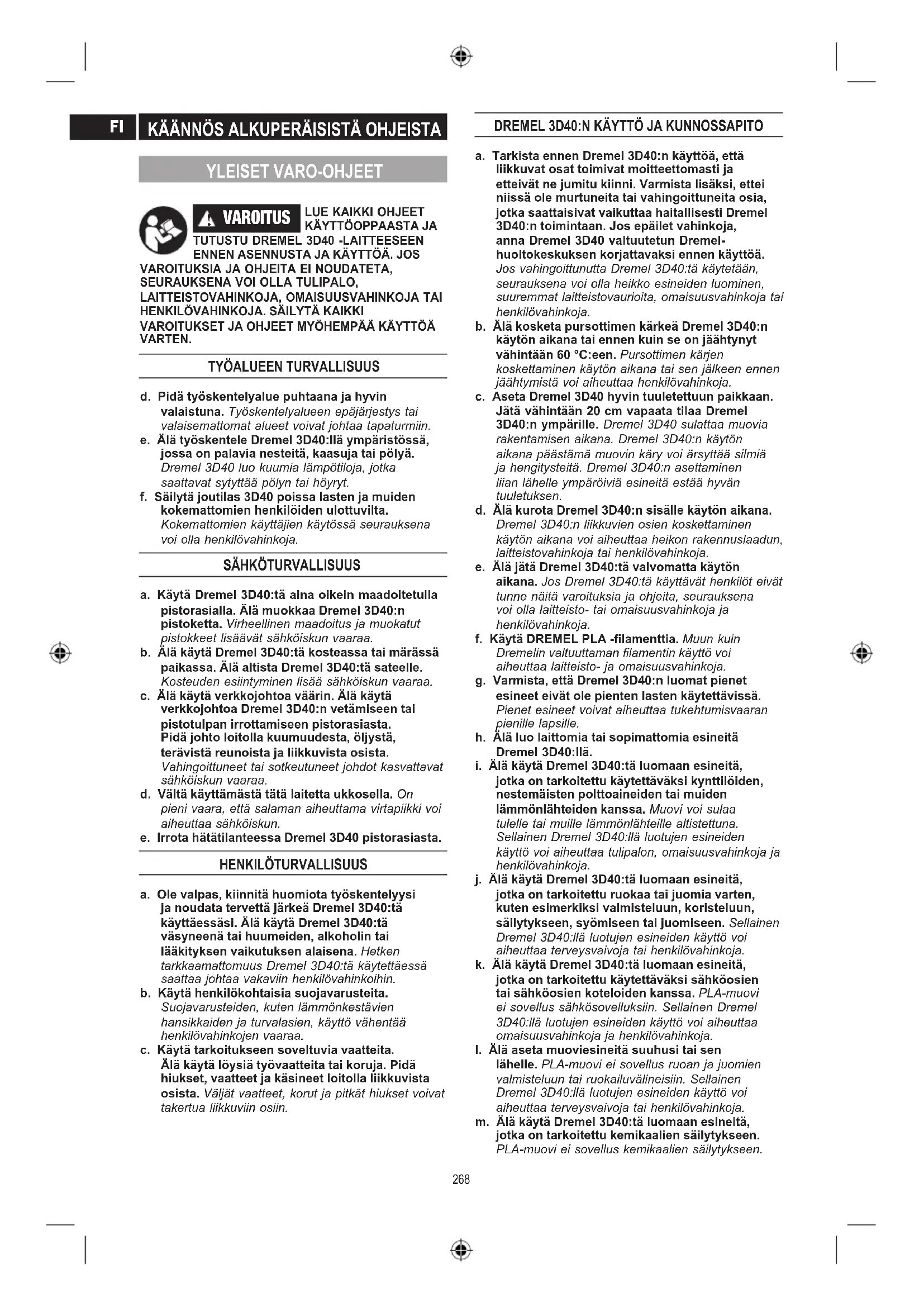

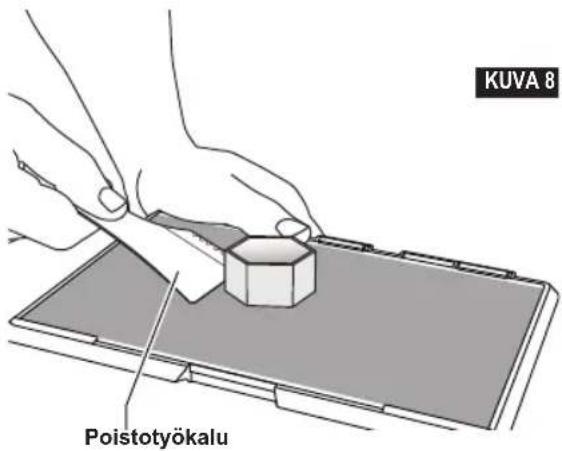

v. Vältä naarmuttamasta rakennusalustaa, kun

poistat esineitä. Rakennusalustan naarmut aiheuttavat virheellisen esineiden luomisen. w. Älä pudota rakennusalustaa. Temperoitu lasilevy voi rikkoutua ja aiheuttaa loukkaantumisen.

x. Älä poista karkaistua lasilevyä

muovipidikkeestä. Temperoidun lasilevyn reunan koskettaminen voi aiheuttaa loukkaantumisen. y. Älä kierrä tai taita rakennusalustaa, kun poistat esineitä. Temperoitu lasilevy voi irrota muovipidikkeestä ja aiheuttaa loukkaantumisen. z. Dremel ei ole vastuussa Dremel 3D40:llä luotujen esineiden rakenteiden kestosta tai käytöstä. Kokemattomien suunnittelijoiden luomat rakenteelliset mallit voivat aiheuttaa omaisuusvahinkoja ja henkilövahinkoja. HUOLTO a. Irrota Dremel 3D40 aina virtalähteestä ennen kaikkia huoltotoimenpiteitä. Muuten seurauksena voi olla henkilövahinkoja ja laitteistovaurioita. b. Anna Dremel 3D40 vain valtuutetun, vain Dremel-varaosia käyttävän Dremel- huoltokeskuksen huollettavaksi. Tämä varmistaa, että Dremel 3D40:n toiminta ja turvallisuus säilyvät ennallaan. c. Käytä vain Dremelin hyväksymiä materiaaleja ja osia. Muiden kuin Dremelin hyväksymien esinemateriaalien tai 3D-esineiden tai muiden kuin aitojen Dremel -osien käyttö saattaa mitätöidä takuun.

d. Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työskentelyalueen epäjärjestys tai valaisemattomat alueet voivat johtaa tapaturmiin. e. Älä työskentele Dremel 3D40:llä ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyä. Dremel 3D40 luo kuumia lämpötiloja, jotka saattavat sytyttää pölyn tai höyryt. f. Säilytä joutilas 3D40 poissa lasten ja muiden kokemattomien henkilöiden ulottuvilta. Kokemattomien käyttäjien käytössä seurauksena voi olla henkilövahinkoja.

a. Käytä Dremel 3D40:tä aina oikein maadoitetulla pistorasialla. Älä muokkaa Dremel 3D40:n pistoketta. Virheellinen maadoitus ja muokatut pistokkeet lisäävät sähköiskun vaaraa. b. Älä käytä Dremel 3D40:tä kosteassa tai märässä paikassa. Älä altista Dremel 3D40:tä sateelle. Kosteuden esiintyminen lisää sähköiskun vaaraa. c. Älä käytä verkkojohtoa väärin. Älä käytä verkkojohtoa Dremel 3D40:n vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. d. Vältä käyttämästä tätä laitetta ukkosella. On pieni vaara, että salaman aiheuttama virtapiikki voi aiheuttaa sähköiskun. e. Irrota hätätilanteessa Dremel 3D40 pistorasiasta. HENKILÖTURVALLISUUS a. Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä Dremel 3D40:tä käyttäessäsi. Älä käytä Dremel 3D40:tä väsyneenä tai huumeiden, alkoholin tai lääkityksen vaikutuksen alaisena. Hetken tarkkaamattomuus Dremel 3D40:tä käytettäessä saattaa johtaa vakaviin henkilövahinkoihin. b. Käytä henkilökohtaisia suojavarusteita. Suojavarusteiden, kuten lämmönkestävien hansikkaiden ja turvalasien, käyttö vähentää henkilövahinkojen vaaraa. c. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. DREMEL 3D40:N KÄYTTÖ JA KUNNOSSAPITO a. Tarkista ennen Dremel 3D40:n käyttöä, että liikkuvat osat toimivat moitteettomasti ja etteivät ne jumitu kiinni. Varmista lisäksi, ettei niissä ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti Dremel 3D40:n toimintaan. Jos epäilet vahinkoja, anna Dremel 3D40 valtuutetun Dremel- huoltokeskuksen korjattavaksi ennen käyttöä. Jos vahingoittunutta Dremel 3D40:tä käytetään, seurauksena voi olla heikko esineiden luominen, suuremmat laitteistovaurioita, omaisuusvahinkoja tai henkilövahinkoja. b. Älä kosketa pursottimen kärkeä Dremel 3D40:n käytön aikana tai ennen kuin se on jäähtynyt vähintään 60 °C:een. Pursottimen kärjen koskettaminen käytön aikana tai sen jälkeen ennen jäähtymistä voi aiheuttaa henkilövahinkoja. c. Aseta Dremel 3D40 hyvin tuuletettuun paikkaan. Jätä vähintään 20 cm vapaata tilaa Dremel 3D40:n ympärille. Dremel 3D40 sulattaa muovia rakentamisen aikana. Dremel 3D40:n käytön aikana päästämä muovin käry voi ärsyttää silmiä ja hengitysteitä. Dremel 3D40:n asettaminen liian lähelle ympäröiviä esineitä estää hyvän tuuletuksen. d. Älä kurota Dremel 3D40:n sisälle käytön aikana. Dremel 3D40:n liikkuvien osien koskettaminen käytön aikana voi aiheuttaa heikon rakennuslaadun, laitteistovahinkoja tai henkilövahinkoja. e. Älä jätä Dremel 3D40:tä valvomatta käytön aikana. Jos Dremel 3D40:tä käyttävät henkilöt eivät tunne näitä varoituksia ja ohjeita, seurauksena voi olla laitteisto- tai omaisuusvahinkoja ja henkilövahinkoja. f. Käytä DREMEL PLA -lamenttia. Muun kuin Dremelin valtuuttaman lamentin käyttö voi aiheuttaa laitteisto- ja omaisuusvahinkoja. g. Varmista, että Dremel 3D40:n luomat pienet esineet eivät ole pienten lasten käytettävissä. Pienet esineet voivat aiheuttaa tukehtumisvaaran pienille lapsille. h. Älä luo laittomia tai sopimattomia esineitä Dremel 3D40:llä.

i. Älä käytä Dremel 3D40:tä luomaan esineitä,

jotka on tarkoitettu käytettäväksi kynttilöiden, nestemäisten polttoaineiden tai muiden lämmönlähteiden kanssa. Muovi voi sulaa tulelle tai muille lämmönlähteille altistettuna. Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa tulipalon, omaisuusvahinkoja ja henkilövahinkoja. j. Älä käytä Dremel 3D40:tä luomaan esineitä, jotka on tarkoitettu ruokaa tai juomia varten, kuten esimerkiksi valmisteluun, koristeluun, säilytykseen, syömiseen tai juomiseen. Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa terveysvaivoja tai henkilövahinkoja. k. Älä käytä Dremel 3D40:tä luomaan esineitä, jotka on tarkoitettu käytettäväksi sähköosien tai sähköosien koteloiden kanssa. PLA-muovi ei sovellus sähkösovelluksiin. Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa omaisuusvahinkoja ja henkilövahinkoja. l. Älä aseta muoviesineitä suuhusi tai sen lähelle. PLA-muovi ei sovellus ruoan ja juomien valmisteluun tai ruokailuvälineisiin. Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa terveysvaivoja tai henkilövahinkoja. m. Älä käytä Dremel 3D40:tä luomaan esineitä, jotka on tarkoitettu kemikaalien säilytykseen. PLA-muovi ei sovellus kemikaalien säilytykseen.

268Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa omaisuusvahinkoja ja henkilövahinkoja. n. Älä muokkaa Dremel 3D40:tä tai muuta tehdasasetuksia. Muokkaukset voivat johtaa laitteisto- tai omaisuusvahinkoihin ja henkilövahinkoihin. o. Älä altista Dremel 3D40:tä yli 70 °C:een lämpötiloille. Dremel 3D40 voi vahingoittua. Dremel 3D40 on tarkoitettu käytettäväksi lämpötilassa 16–29 °C. p. Älä liikuta tai töni Dremel 3D40:tä tai pursotinta käytön aikana. Esine ei välttämättä rakennu oikein. q. Älä muuta lamentin tai kelan väriä rakentamisen aikana. Muuten esine perutaan ja pursotin voi vahingoittua. r. Älä vedä lamenttia ulos ennen kuin kosketusnäyttö pyytää sitä. Muuten pursotin voi vahingoittua. s. Ole erityisen huolellinen, ettet vahingoita pursottimen kärkeä, kun puhdistat jäämiä. Dremel 3D40 ei toimi vahingoittuneella pursottimen kärjellä ja vaatii vaihtoa. t. Varmista ennen jokaista rakentamiskertaa, että rakennusalusta on peitetty Dremelin määrittelemällä rakennusteipillä. Väärän rakennusteipin käyttäminen voi johtaa laitteistovaurioihin ja huonoon esineiden rakennuslaatuun. u. Huomioi kehosi asento, kun käytät käsityökaluja esineiden poistoon rakennusalustalta. Yhtäkkinen työkalun lipeäminen ja virheellinen kehon asento esineen poistamisen aikana voi aiheuttaa henkilövahinkoja.

v. Vältä naarmuttamasta rakennusalustaa, kun

poistat esineitä. Rakennusalustan naarmut aiheuttavat virheellisen esineiden luomisen. w. Älä pudota rakennusalustaa. Temperoitu lasilevy voi rikkoutua ja aiheuttaa loukkaantumisen.

x. Älä poista karkaistua lasilevyä

muovipidikkeestä. Temperoidun lasilevyn reunan koskettaminen voi aiheuttaa loukkaantumisen. y. Älä kierrä tai taita rakennusalustaa, kun poistat esineitä. Temperoitu lasilevy voi irrota muovipidikkeestä ja aiheuttaa loukkaantumisen. z. Dremel ei ole vastuussa Dremel 3D40:llä luotujen esineiden rakenteiden kestosta tai käytöstä. Kokemattomien suunnittelijoiden luomat rakenteelliset mallit voivat aiheuttaa omaisuusvahinkoja ja henkilövahinkoja. HUOLTO a. Irrota Dremel 3D40 aina virtalähteestä ennen kaikkia huoltotoimenpiteitä. Muuten seurauksena voi olla henkilövahinkoja ja laitteistovaurioita. b. Anna Dremel 3D40 vain valtuutetun, vain Dremel-varaosia käyttävän Dremel- huoltokeskuksen huollettavaksi. Tämä varmistaa, että Dremel 3D40:n toiminta ja turvallisuus säilyvät ennallaan. c. Käytä vain Dremelin hyväksymiä materiaaleja ja osia. Muiden kuin Dremelin

hyväksymien esinemateriaalien tai 3D-esineiden tai muiden kuin aitojen Dremel

-takuu.................296 DREMEL 3D40:N KÄYTTÖ JA KUNNOSSAPITO a. Tarkista ennen Dremel 3D40:n käyttöä, että liikkuvat osat toimivat moitteettomasti ja etteivät ne jumitu kiinni. Varmista lisäksi, ettei niissä ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti Dremel 3D40:n toimintaan. Jos epäilet vahinkoja, anna Dremel 3D40 valtuutetun Dremel- huoltokeskuksen korjattavaksi ennen käyttöä. Jos vahingoittunutta Dremel 3D40:tä käytetään, seurauksena voi olla heikko esineiden luominen, suuremmat laitteistovaurioita, omaisuusvahinkoja tai henkilövahinkoja. b. Älä kosketa pursottimen kärkeä Dremel 3D40:n käytön aikana tai ennen kuin se on jäähtynyt vähintään 60 °C:een. Pursottimen kärjen koskettaminen käytön aikana tai sen jälkeen ennen jäähtymistä voi aiheuttaa henkilövahinkoja. c. Aseta Dremel 3D40 hyvin tuuletettuun paikkaan. Jätä vähintään 20 cm vapaata tilaa Dremel 3D40:n ympärille. Dremel 3D40 sulattaa muovia rakentamisen aikana. Dremel 3D40:n käytön aikana päästämä muovin käry voi ärsyttää silmiä ja hengitysteitä. Dremel 3D40:n asettaminen liian lähelle ympäröiviä esineitä estää hyvän tuuletuksen. d. Älä kurota Dremel 3D40:n sisälle käytön aikana. Dremel 3D40:n liikkuvien osien koskettaminen käytön aikana voi aiheuttaa heikon rakennuslaadun, laitteistovahinkoja tai henkilövahinkoja. e. Älä jätä Dremel 3D40:tä valvomatta käytön aikana. Jos Dremel 3D40:tä käyttävät henkilöt eivät tunne näitä varoituksia ja ohjeita, seurauksena voi olla laitteisto- tai omaisuusvahinkoja ja henkilövahinkoja. f. Käytä DREMEL PLA -lamenttia. Muun kuin Dremelin valtuuttaman lamentin käyttö voi aiheuttaa laitteisto- ja omaisuusvahinkoja. g. Varmista, että Dremel 3D40:n luomat pienet esineet eivät ole pienten lasten käytettävissä. Pienet esineet voivat aiheuttaa tukehtumisvaaran pienille lapsille. h. Älä luo laittomia tai sopimattomia esineitä Dremel 3D40:llä.

i. Älä käytä Dremel 3D40:tä luomaan esineitä,

jotka on tarkoitettu käytettäväksi kynttilöiden, nestemäisten polttoaineiden tai muiden lämmönlähteiden kanssa. Muovi voi sulaa tulelle tai muille lämmönlähteille altistettuna. Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa tulipalon, omaisuusvahinkoja ja henkilövahinkoja. j. Älä käytä Dremel 3D40:tä luomaan esineitä, jotka on tarkoitettu ruokaa tai juomia varten, kuten esimerkiksi valmisteluun, koristeluun, säilytykseen, syömiseen tai juomiseen. Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa terveysvaivoja tai henkilövahinkoja. k. Älä käytä Dremel 3D40:tä luomaan esineitä, jotka on tarkoitettu käytettäväksi sähköosien tai sähköosien koteloiden kanssa. PLA-muovi ei sovellus sähkösovelluksiin. Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa omaisuusvahinkoja ja henkilövahinkoja. l. Älä aseta muoviesineitä suuhusi tai sen lähelle. PLA-muovi ei sovellus ruoan ja juomien valmisteluun tai ruokailuvälineisiin. Sellainen Dremel 3D40:llä luotujen esineiden käyttö voi aiheuttaa terveysvaivoja tai henkilövahinkoja. m. Älä käytä Dremel 3D40:tä luomaan esineitä, jotka on tarkoitettu kemikaalien säilytykseen. PLA-muovi ei sovellus kemikaalien säilytykseen.

VAROITUS Varoitussymboli Ilmoittaa käyttäjälle varoitusviesteistä Lue käyttöopas -symboli Ilmoittaa käyttäjälle, että tämän pitäisi lukea käyttöopasta.

TUOTE VOI AIHEUTTAA RADIOHÄIRIÖTÄ, JOLLOIN KÄYTTÄJÄN ON MAHDOLLISESTI TEHTÄVÄ RIITTÄVIÄ TOIMENPITEITÄ. TIETOJA IMMATERIAALIOIKEUKSISTA Dremel 3D40 on tarkoitettu esineiden 3D-tulostukseen luomistasi tai omistamistasi digitaalisista tiedostoista, tai tiedostoista, joiden tulostamiseen Dremel 3D40:llä sinulla on oikeus. Kun teet esineitä Dremel 3D40:llä, on sinun vastuullasi varmistaa, että et riko mitään kolmansien osapuolien immateriaalioikeuksia tai sovellettavia lakeja tai säännöksiä, kuten Yhdysvaltojen tai muiden maiden immateriaalioikeuslakeja. Dremel 3D40:tä ei saa käyttää tekemään esineitä, joita suojaavat kolmansien osapuolien immateriaalioikeudet ilman kolmansien osapuolien suostumusta. Dremel 3D40:n käyttäminen mihinkään seuraavista voi vaatia kolmannen osapuolen luvan: muiden kuin itse tehtyjen esineiden jäljentäminen tai kopioiminen (kokonaan tai osittain); esineiden tekeminen digitaalisesta tiedostosta, jota et omista; tai esineen tekeminen sellaisen fyysisen esineen skannauksesta, jota et ole luonut. Sellaisten lupien hankkiminen on käyttäjän vastuulla. Joissakin tapauksissa sellaista lupaa ei välttämättä saada. Jos lupaa ei saada, kyseisiä esineitä ei tulisi 3D-tulostaa, tai se tehdään omalla vastuulla. Et saa muokata, takaisinmallintaa, purkaa koodia tai purkaa Dremel 3D40:tä tai sen ohjelmistoa tai laiteohjelmistoa, paitsi lain sallimissa määrin. Jos käytät Dremel 3D40:tä millään muulla kuin suositellulla ja näissä käyttö-/ turvaohjeissa kuvatulla tavalla, teet sen omalla vastuullasi. Dremel 3D40:n käyttäminen kolmansien osapuolien immateriaalioikeuksia loukkaavien esineiden tekemiseen voi johtaa siviili- ja rikosoikeudellisiin seuraamuksiin ja rangaistuksiin, mistä voi olla seurauksena rahallisia korvauksia, sakkoja tai vankilarangaistus.

TOIMINNAN KUVAUS JA TEKNISET

TIEDOT RAKENTAMINEN Pursotin: Yksi pursotus Pursottimen lämpötila: Enintään 230 °C (397 °F) Käyttöliittymä: 3,5 tuuman IPS-värikosketusnäyttö Suurin rakennustilavuus: 10” x 6” x 6.7” (255 mm x 155 mm x 170 mm) Kerroksen paksuus: 4 mil | 0,004 tuumaa 100 mikronia | 0,10 mm Filamenttivärit: Katso värivaihtoehdot osoitteesta Dremel3D.com Sisäinen tallennustila: 4 Gt Ulkoinen tallennustila: USB-asema

Kaikki polymeerit heikentyvät aikaa myöten. Älä pura lamenttia pakkauksesta ennen kuin sitä tarvitaan. Filamenttia tulisi säilyttää huonelämpötilassa: 16–29 °C (60-85° F) ja kuivassa OHJELMISTO Dremel 3D40:n mukana toimitetaan maksuton Dremel Digilab 3D Slicing -ohjelmisto Windows- ja Mac OSX -käyttöjärjestelmille. Tämä sovellus muuntaa 3D-digitaalitiedostoja rakennettaviksi tiedostoiksi.

X v10.9 tai uudempi (Mavericks)

• Suoritin: 64-bittinen suoritin (32-bittistä ei tueta)

• Muisti: 3 Gt RAM (suositus 4 Gt tai enemmän)

• Levytila: ~2 Gt vapaata levytilaa asennusta varten

• Näytönohjain: Vähintään 1 024 Mt GDDR RAM muistia. Microsoft

11 -yhteensopiva näytönohjain tai uudempi

• Osoitinlaite: Kolmipainikkeinen hiiri

Huonelämpötila: 16–29 °C (60 - 85° F) Tasainen työtila Kuiva työtilan ympäristö 16” (406mm)20.25” (515mm) 15.5” (394mm)8” (203mm)8” (203mm)8” (203mm)14” (356mm) SEINÄ 3D40-RESURSSIT Resurssi Kuvaus Sijainti Pikaopas Tarjoaa kuvitetun oppaan siihen, kuinka 3D40:n pakkaus avataan ja rakentaminen aloitetaan heti pakkauksesta ottamisen jälkeen. Pikaoppaan tulostettu versio sijaitsee suorakaiteen muotoisessa pahvilaatikossa. Se on myös ladattavissa osoitteesta www.dremel3d.com Dremel 3D -verkkosivusto Tarjoaa uusimman 3D40-ohjelmiston, tuotetietoja, asiakastuen ja ladattavia 3D-malleja ja -projekteja. www.dremel3d.com Dremel 3D -asiakastuki Ota yhteyttä Dremeliin tuotetukea, kunnossapitoa ja huoltoa varten. www.dremel3d.com Tiedostojen siivutus- ohjelmisto Mahdollistaa 3D-tiedostojen lähettämisen, lataamisen ja rakentamisen. Asennetaan sivustolta www.dremel3d.com tai USB-asemalta, joka toimitetaan Dremel 3D40:n mukana.

TOIMINNAN KUVAUS JA TEKNISET

TIEDOT RAKENTAMINEN Pursotin: Yksi pursotus Pursottimen lämpötila: Enintään 230 °C (397 °F) Käyttöliittymä: 3,5 tuuman IPS-värikosketusnäyttö Suurin rakennustilavuus: 10” x 6” x 6.7” (255 mm x 155 mm x 170 mm) Kerroksen paksuus: 4 mil | 0,004 tuumaa 100 mikronia | 0,10 mm Filamenttivärit: Katso värivaihtoehdot osoitteesta Dremel3D.com Sisäinen tallennustila: 4 Gt Ulkoinen tallennustila: USB-asema

Kaikki polymeerit heikentyvät aikaa myöten. Älä pura lamenttia pakkauksesta ennen kuin sitä tarvitaan. Filamenttia tulisi säilyttää huonelämpötilassa: 16–29 °C (60-85° F) ja kuivassa OHJELMISTO Dremel 3D40:n mukana toimitetaan maksuton Dremel Digilab 3D Slicing -ohjelmisto Windows- ja Mac OSX -käyttöjärjestelmille. Tämä sovellus muuntaa 3D-digitaalitiedostoja rakennettaviksi tiedostoiksi.

X v10.9 tai uudempi (Mavericks)

• Suoritin: 64-bittinen suoritin (32-bittistä ei tueta)

• Muisti: 3 Gt RAM (suositus 4 Gt tai enemmän)

• Levytila: ~2 Gt vapaata levytilaa asennusta varten

• Näytönohjain: Vähintään 1 024 Mt GDDR RAM muistia. Microsoft

11 -yhteensopiva näytönohjain tai uudempi

• Osoitinlaite: Kolmipainikkeinen hiiri

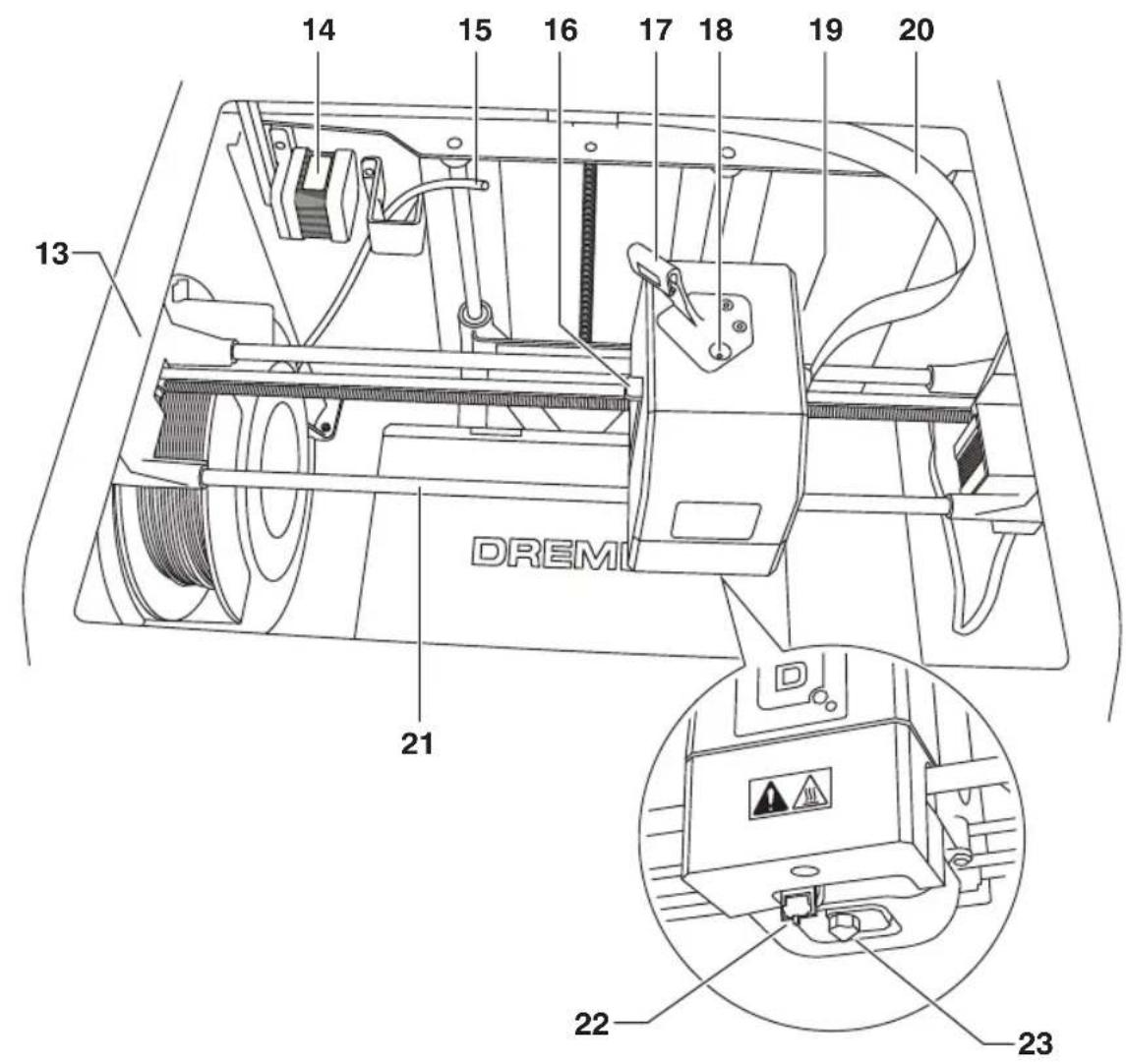

3. Z-akselin ohjainura

8. Rakennusalustan kiinnike

13. Y-akselin ohjainura

14. Askeltimen moottori

15. Filamenttiohjainputki

16. Pursottimen vipu

17. Filamenttiohjainpidike

21. X-akselin ohjainura

TERMISANASTO Termi Määritys Rakennus- alusta Tasainen alusta, jota Dremel 3D40 käyttää esineiden rakentamiseen. Rakennus- alustan kiinnike Rakennusalustan pohjan edessä sijaitseva kiinnike, jota käytetään rakennusalustan kiinnittämiseen. Rakennusteippi Teippi, joka parantaa esineiden yhtenäisyyttä ja auttaa niitä tarttumaan rakennuslevyn pintaan. Rakennus- volyymi Kolmiulotteisen tilan (3D) määrä, jonka esine vie kun se on valmis. Dremel 3D40:llä on enimmäisrakennusvolyymi, mikä tarkoittaa että suuremman rakennusvolyymin esineitä ei voi rakentaa, ellei niiden kokoa muuteta tai niiden rakennusta jaeta osiin. Ovi Dremel 3D40:n etupaneelissa on ovi. Tämän kautta pääsee helposti käsiksi rakennusalustaan, pursottimeen, lamenttiin ja esineisiin. Tämä ovi on tehty läpinäkyvästä materiaalista, joten voit valvoa esineesi valmistumista rakennusympäristön pysyessä vakaana. Ethernet-portti Langallinen paikallisverkkotekniikka, jonka avulla elektroniikkalaitteet voivat olla yhteydessä toisiinsa. Pursotin Kokoonpano, joka vetää lamenttia rattaiden avulla pursottimen otosta, lämmittää lamentin rakennuslämpötilaan ja työntää lämmitetyn lamentin pursottimen kärjestä. Pursottimen tuuletin Tuuletin, jota käytetään ratasmoottorin ja pursottimen ulkoisen kokoonpanon jäähdyttämiseen. Pursottimen tuulettimen jakolevy Muoviosa, joka ohjaa ilman pursottimen tuulettimesta rakennusalustalle käynnissä olevan rakentamisen jäähdyttämiseksi. Pursottimen otto Pursottimen ylälaidassa oleva aukko, josta lamentti syötetään rakentamista varten. Pursottimen vipu Pursottimen sivulla sijaitseva vipu, jota käytetään pursottimen ratasmoottorin otteen löysäämiseen. Pursottimen kärki Pursottimen alalaidassa oleva suutin, josta lämmitetty lamentti pakotetaan ulos rakentamista varten. Filamentti Nauhamainen säie muovimateriaalia. Filamenttioh- jainputki Muovikappale, joka ohjaa lamentin lamenttikelasta Dremel 3D40:n ulkokotelon läpiviennistä. Filamentin tukosanturi Pursottimen anturi, joka keskeyttää tulostuksen, jos lamenttia ei pursoteta oikein. Filamentin loppumisanturi Pursottimen anturi, joka keskeyttää tulostuksen, jos lamentti loppuu kesken rakentamisen. Filamenttikela Lieriömäinen kappale, jonka ympärille pitkä lamenttisäie on kierretty säilytystä ja jatkuvaa käyttöä varten. .G3Drem/ .G4Drem Rakennettava tiedostomuoto, joka on yhteensopiva Dremel 3D40:n kanssa. Tasausnupit Rakennusalustan pohjan alla olevat nupit, joita käytetään sopivan välin luomiseen pursottimen kärjen ja rakennusalustan välille. Tasoanturi Anturi, joka tunnistaa rakennusalustan korkeuden ja avustaa oikeassa tasaamisessa. Kansi Dremel 3D40:n päällä on kääntyvä kansi. Tämän kautta pääsee paremmin käsiksi rakennusalustaan, pursottimeen, lamenttiin ja esineisiin tarvittaessa. Kärkipihdit Yleinen työkalu, jota käytetään suoraa kosketusta varten liian kuumien pienten esineiden pitämiseen ja ylimääräiseen materiaaliin tarttumiseen. .OBJ-tiedosto Yleinen digitaalitiedostomuoto, jota käytetään monissa 3D-mallinnusohjelmistoissa. Tämä tiedosto luodaan kolmannen osapuolen 3D-ohjelmistossa tai ladataan Dremel3D.com-sivustolta. Esineen poistotyökalu Työkalu, jolla esine irrotetaan rakennusalustasta. PLA Biomuovi, joka on valmistettu uudistuvista resursseista, kuten maissitärkkelyksestä. Kelapidike Muovikappale, joka sijaitsee Dremel 3D40:n rakennusalueen sisällä rakennusalustan vasemmalla puolella, on tarkoitettu lamenttikelan pitämiseen. Kelan luukku Irrotettava luukku, joka lukitsee lamenttikelan kelapidikkeeseen. Askeltimen moottori Harjaton tasavirtamoottori, jota käytetään ohjainurien ja pursottimen rattaiden käyttölaitteena. .STL-tiedosto Yleinen digitaalitiedostomuoto, jota käytetään monissa 3D-mallinnusohjelmistoissa. Tämä tiedosto luodaan kolmannen osapuolen 3D-ohjelmistossa tai ladataan Dremel3D.com-sivustolta. Kosketusnäyttö Värinäyttö, jota käytetään kosketuksella. Sen avulla voit valvoa Dremel 3D40:tä ja esineitä sekä antaa komentoja suoraan Dremel 3D40:lle käyttämättä tietokonetta. USB-asema Kannettava muistikortti, jota käytetään monenlaisissa laitteissa. WIFI Langaton paikallisverkkotekniikka, jonka avulla elektroniikkalaitteet voivat olla yhteydessä toisiinsa. X-akselin ohjainurat Pursottimen molemmin puolin olevat urat, joiden avulla askeltimen moottori voi liikuttaa pursotinta rakennusalueen oikealle ja vasemmalle puolelle. Y-akselin ohjainurat Rakennusalueen molemmin puolin olevat urat, joiden avulla askeltimen moottori voi liikuttaa pursotinta rakennusalueen etu- ja takalaidalle. Z-akselin ohjainurat Rakennusalueen takana olevat urat, joiden avulla askeltimen moottori voi liikuttaa rakennusalustaa ylös tai alas.

3. Z-akselin ohjainura

8. Rakennusalustan kiinnike

13. Y-akselin ohjainura

14. Askeltimen moottori

15. Filamenttiohjainputki

16. Pursottimen vipu

17. Filamenttiohjainpidike

21. X-akselin ohjainura

.G3Drem/ .G4Drem Rakennettava tiedostomuoto, joka on yhteensopiva Dremel 3D40:n kanssa. Tasausnupit Rakennusalustan pohjan alla olevat nupit, joita käytetään sopivan välin luomiseen pursottimen kärjen ja rakennusalustan välille. Tasoanturi Anturi, joka tunnistaa rakennusalustan korkeuden ja avustaa oikeassa tasaamisessa. Kansi Dremel 3D40:n päällä on kääntyvä kansi. Tämän kautta pääsee paremmin käsiksi rakennusalustaan, pursottimeen, lamenttiin ja esineisiin tarvittaessa. Kärkipihdit Yleinen työkalu, jota käytetään suoraa kosketusta varten liian kuumien pienten esineiden pitämiseen ja ylimääräiseen materiaaliin tarttumiseen. .OBJ-tiedosto Yleinen digitaalitiedostomuoto, jota käytetään monissa 3D-mallinnusohjelmistoissa. Tämä tiedosto luodaan kolmannen osapuolen 3D-ohjelmistossa tai ladataan Dremel3D.com-sivustolta. Esineen poistotyökalu Työkalu, jolla esine irrotetaan rakennusalustasta. PLA Biomuovi, joka on valmistettu uudistuvista resursseista, kuten maissitärkkelyksestä. Kelapidike Muovikappale, joka sijaitsee Dremel 3D40:n rakennusalueen sisällä rakennusalustan vasemmalla puolella, on tarkoitettu lamenttikelan pitämiseen. Kelan luukku Irrotettava luukku, joka lukitsee lamenttikelan kelapidikkeeseen. Askeltimen moottori Harjaton tasavirtamoottori, jota käytetään ohjainurien ja pursottimen rattaiden käyttölaitteena. .STL-tiedosto Yleinen digitaalitiedostomuoto, jota käytetään monissa 3D-mallinnusohjelmistoissa. Tämä tiedosto luodaan kolmannen osapuolen 3D-ohjelmistossa tai ladataan Dremel3D.com-sivustolta. Kosketusnäyttö Värinäyttö, jota käytetään kosketuksella. Sen avulla voit valvoa Dremel 3D40:tä ja esineitä sekä antaa komentoja suoraan Dremel 3D40:lle käyttämättä tietokonetta. USB-asema Kannettava muistikortti, jota käytetään monenlaisissa laitteissa. WIFI Langaton paikallisverkkotekniikka, jonka avulla elektroniikkalaitteet voivat olla yhteydessä toisiinsa. X-akselin ohjainurat Pursottimen molemmin puolin olevat urat, joiden avulla askeltimen moottori voi liikuttaa pursotinta rakennusalueen oikealle ja vasemmalle puolelle. Y-akselin ohjainurat Rakennusalueen molemmin puolin olevat urat, joiden avulla askeltimen moottori voi liikuttaa pursotinta rakennusalueen etu- ja takalaidalle. Z-akselin ohjainurat Rakennusalueen takana olevat urat, joiden avulla askeltimen moottori voi liikuttaa rakennusalustaa ylös tai alas. 273JOHDANTO Tervetuloa Dremel 3D:n maailmaan. Tehtävämme on ohjata sinut 3D-rakennusprosessin läpi ja jakaa parhaat käytännöt, joilla voit herättää ideasi henkiin. 3D-rakentaminen on prosessi, johon kuuluu kokeilua ja sinnikkyyttä. Onneksi Dremelin asiantuntijat auttavat tekemään työstäsi helpompaa online-vinkkien ja -tuen avulla. Dremelin avulla voit rakentaa omat ideasi, rakentaa ne paremmin ja tehdä niistä omiasi.

• Määrät voivat vaihdella eri sarjojen välillä. **Älä säilytä kosteassa tai kuumassa ympäristössä. Käyttöopas Virtakaapeli Esineen poistotyökalu Pikaopas USB-kaapeli USB-asema Avaustyökalu

274JOHDANTO Tervetuloa Dremel 3D:n maailmaan. Tehtävämme on ohjata sinut 3D-rakennusprosessin läpi ja jakaa parhaat käytännöt, joilla voit herättää ideasi henkiin. 3D-rakentaminen on prosessi, johon kuuluu kokeilua ja sinnikkyyttä. Onneksi Dremelin asiantuntijat auttavat tekemään työstäsi helpompaa online-vinkkien ja -tuen avulla. Dremelin avulla voit rakentaa omat ideasi, rakentaa ne paremmin ja tehdä niistä omiasi.

• Määrät voivat vaihdella eri sarjojen välillä. **Älä säilytä kosteassa tai kuumassa ympäristössä. Käyttöopas Virtakaapeli Esineen poistotyökalu Pikaopas USB-kaapeli USB-asema Avaustyökalu

2756. Avaa ovi ja poista keskituki.

Vinkki: Säilytä pakkaus myöhempää siirtoa ja säilytystä varten. PAKKAUKSEN AVAAMINEN

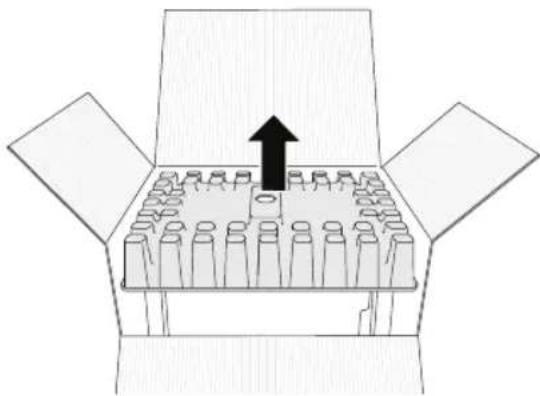

1. Aseta laatikko pöydälle, leikkaa teipit auki ja avaa.

3. Poista 3D40 ja aseta se pöydälle.

4. Avaa kansi ja poista ylätuki.

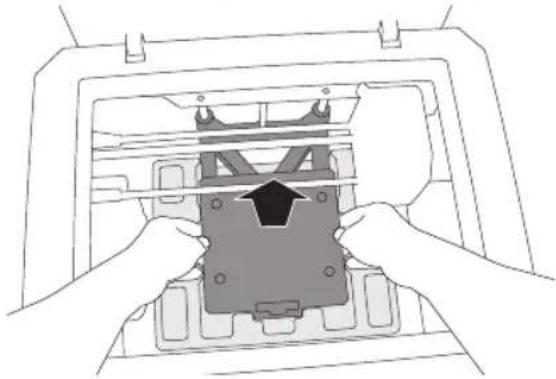

5. Nosta rakennuslevy nostamalla molemmilta puolilta.

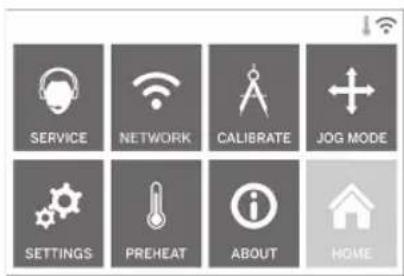

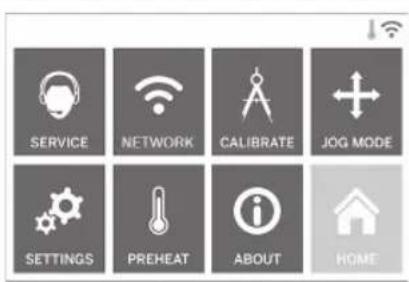

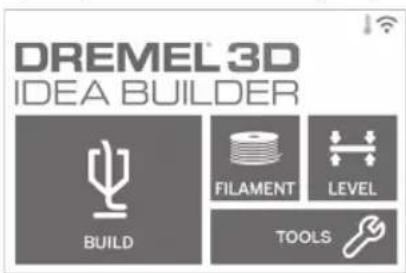

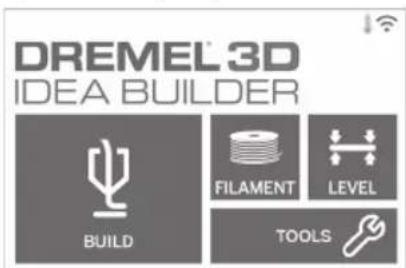

KOSKETUSNÄYTTÖ Dremel 3D40:n käyttäminen ilman tietokonetta on helppoa sisäisellä ohjelmistolla ja värikosketusnäytöllä. Ennen mallin rakentamista haluamme tutustuttaa sinut kosketusnäytön valikkorakenteeseen ja asetuksiin.

Napauta Tulostin (Printer), USB Flash Drive (USB-asema) tai Tulostusjono (Print Queue) valitaksesi halutun tiedoston kohteen.

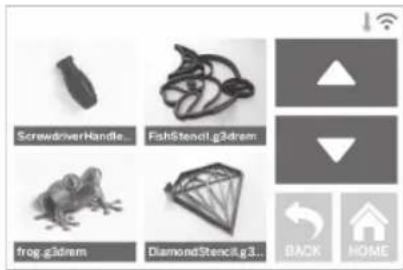

MALLI (MODEL) -VALIKKO

Valitse haluttu malli napauttamalla tai käytä nuolia sivujen vierittämiseen ja mallin etsimiseen. TIEDOSTON TIEDOT (FILE DETAILS) RAKENNA (BUILD) – Aloita rakennusprosessi napauttamalla tätä. POISTA (DELETE) – Poista mallitiedosto tulostimen tallennustilasta tai USB-asemasta napauttamalla tätä.

KOPIOI TULOSTIMEEN (COPY TO PRINTER) –

Napauttamalla tätä voit kopioida mallitiedoston USB-asemasta tulostimen tallennustilaan. RAKENTAMISEN TILA PYSÄYTÄ (STOP) – Peruuta nykyinen rakennusprosessi napauttamalla tätä.

KESKEYTÄ/JATKA (PAUSE/PLAY) –

Keskeytä tai jatka nykyistä rakennusprosessia napauttamalla tätä. Keskeyttämällä voit käyttää lamenttipainiketta.

VAIHDA FILAMENTTI (CHANGE FILAMENT) –

Napauta tätä, kun haluat vaihtaa lamenttia nykyisen rakennusprosessin aikana, jotta voit lisätä lamenttia tai vaihtaa väriä. 2766. Avaa ovi ja poista keskituki.

Vinkki: Säilytä pakkaus myöhempää siirtoa ja säilytystä varten. KOSKETUSNÄYTTÖ Dremel 3D40:n käyttäminen ilman tietokonetta on helppoa sisäisellä ohjelmistolla ja värikosketusnäytöllä. Ennen mallin rakentamista haluamme tutustuttaa sinut kosketusnäytön valikkorakenteeseen ja asetuksiin.

Napauta Tulostin (Printer), USB Flash Drive (USB-asema) tai Tulostusjono (Print Queue) valitaksesi halutun tiedoston kohteen.

MALLI (MODEL) -VALIKKO

Valitse haluttu malli napauttamalla tai käytä nuolia sivujen vierittämiseen ja mallin etsimiseen. TIEDOSTON TIEDOT (FILE DETAILS) RAKENNA (BUILD) – Aloita rakennusprosessi napauttamalla tätä. POISTA (DELETE) – Poista mallitiedosto tulostimen tallennustilasta tai USB-asemasta napauttamalla tätä.

KOPIOI TULOSTIMEEN (COPY TO PRINTER) –

Napauttamalla tätä voit kopioida mallitiedoston USB-asemasta tulostimen tallennustilaan. RAKENTAMISEN TILA PYSÄYTÄ (STOP) – Peruuta nykyinen rakennusprosessi napauttamalla tätä.

KESKEYTÄ/JATKA (PAUSE/PLAY) –

Keskeytä tai jatka nykyistä rakennusprosessia napauttamalla tätä. Keskeyttämällä voit käyttää lamenttipainiketta.

VAIHDA FILAMENTTI (CHANGE FILAMENT) –

Napauta tätä, kun haluat vaihtaa lamenttia nykyisen rakennusprosessin aikana, jotta voit lisätä lamenttia tai vaihtaa väriä.

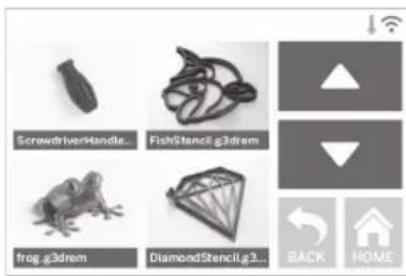

277TULOSTUSJONO (PRINT QUEUE) -VALIKKO

RAKENNA (BUILD) – Näytä seuraavan rakentamisen tiedot napauttamalla tätä. POISTA (DELETE) – Poista seuraava rakentaminen jonosta napauttamalla tätä. TULOSTUSJONON MALLITIEDOT RAKENNA (BUILD) – Aloita rakennusprosessi napauttamalla tätä. POISTA (DELETE) – Poista mallitiedosto jonosta napauttamalla tätä. FILAMENTTI Aloita lämmitys ja lamentin lataus-/ vaihtoprosessi napauttamalla tätä. (Katso ohjeita lamentin lataus-/ vaihtoprosessiin sivulta 284) TASO Aloita rakennusalustan tasausprosessi napauttamalla tätä. (Katso ohjeita rakennusalustan tasaamiseen sivulta 287) TYÖKALUT (TOOLS) Käytä seuraavia yksittäisiä tulostimen toimintoja ja asetuksia napauttamalla. HUOLTO Siirry huoltovalikkoon ja katso asiakaspalvelutiedot napauttamalla. VERKKO (NETWORK) Siirry Verkko (Network) -valikkoon napauttamalla ja muodosta tai katkaise Wi-Fi-yhteys tai aseta välityspalvelin.

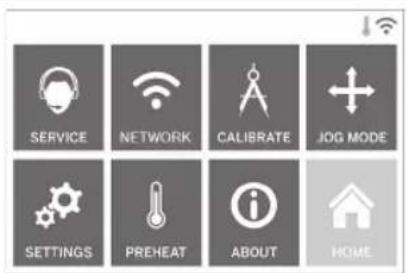

MUODOSTA WI-FI-YHTEYS (CONNECT WIFI) –

Muodosta Wi-Fi-yhteys napauttamalla tätä.

KATKAISE WI-FI-YHTEYS (DISCONNECT

WIFI) – Katkaise Wi-Fi-yhteys napauttamalla.

ASETA VÄLITYSPALVELIN (SET PROXY) –

Aseta välityspalvelin manuaalisesti napauttamalla tätä.

278TULOSTUSJONO (PRINT QUEUE) -VALIKKO

RAKENNA (BUILD) – Näytä seuraavan rakentamisen tiedot napauttamalla tätä. POISTA (DELETE) – Poista seuraava rakentaminen jonosta napauttamalla tätä. TULOSTUSJONON MALLITIEDOT RAKENNA (BUILD) – Aloita rakennusprosessi napauttamalla tätä. POISTA (DELETE) – Poista mallitiedosto jonosta napauttamalla tätä. FILAMENTTI Aloita lämmitys ja lamentin lataus-/ vaihtoprosessi napauttamalla tätä. (Katso ohjeita lamentin lataus-/ vaihtoprosessiin sivulta 284) TASO Aloita rakennusalustan tasausprosessi napauttamalla tätä. (Katso ohjeita rakennusalustan tasaamiseen sivulta 287) TYÖKALUT (TOOLS) Käytä seuraavia yksittäisiä tulostimen toimintoja ja asetuksia napauttamalla. HUOLTO Siirry huoltovalikkoon ja katso asiakaspalvelutiedot napauttamalla. VERKKO (NETWORK) Siirry Verkko (Network) -valikkoon napauttamalla ja muodosta tai katkaise Wi-Fi-yhteys tai aseta välityspalvelin.

MUODOSTA WI-FI-YHTEYS (CONNECT WIFI) –

Muodosta Wi-Fi-yhteys napauttamalla tätä.

KATKAISE WI-FI-YHTEYS (DISCONNECT

WIFI) – Katkaise Wi-Fi-yhteys napauttamalla.

ASETA VÄLITYSPALVELIN (SET PROXY) –

Aseta välityspalvelin manuaalisesti napauttamalla tätä. 279KALIBROI (CALIBRATE) Siirrä pursotin ja rakennusalusta nollasijaintiin napauttamalla. JOG-TILA (JOG MODE) Näytä asetukset pursottimen ja rakennusalustan liikuttamiseen X-, Y- ja Z-akselilla napauttamalla. DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME ASETUKSET (SETTINGS) KIELI (LANGUAGE) – Valitse vaihtoehtoinen valikkokieli napauttamalla tätä. NÄYTTÖ (DISPLAY) – Mukauta LED-valoja tai päävalikon pikanäppäimiä napauttamalla tätä.

Z-AKSELIN POIKKEAMA (Z-AXIS OFFSET) –

Käytetään rakennuslevyn korkeuden kalibrointiin kokoamisen aikana. ÄÄNET (SOUNDS) – Kytke 3D40:n äänet päälle tai pois päältä napauttamalla tätä. DEMOTILA (DEMO MODE) – Kytke myyntidemotila päälle tai pois päältä napauttamalla tätä.

TEHDASASETUSTEN PALAUTUS (FACTORY

RESET) – Poista kaikki 3D40-laitteeseen tallennetut tiedot ja palauta sen tehdasasetukset napauttamalla tätä.

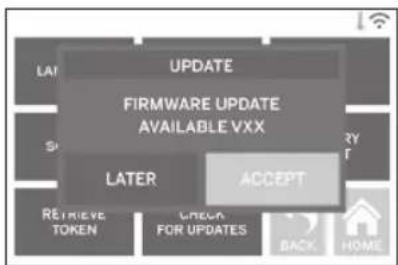

TARKISTA PÄIVITYKSET (CHECK

FOR UPDATES) – Tarkista uusien laiteohjelmistoversioiden saatavuus napauttamalla tätä, kun laite on yhdistetty Wi-Fi- tai Ethernet-verkkoon. ESILÄMMITYS (PREHEAT) Aloita pursottimen esilämmitys automaattisesti rakentamista tai ylimääräisten jäämien poistamista varten napauttamalla. POISTA (PURGE) – Kun pursotin on kuuma, pursota lamentti manuaalisesti napauttamalla. PYSÄYTÄ/ALOITA (STOP/START) – Pysäytä tai aloita esilämmitys napauttamalla. 280KALIBROI (CALIBRATE) Siirrä pursotin ja rakennusalusta nollasijaintiin napauttamalla. JOG-TILA (JOG MODE) Näytä asetukset pursottimen ja rakennusalustan liikuttamiseen X-, Y- ja Z-akselilla napauttamalla. DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME ASETUKSET (SETTINGS) KIELI (LANGUAGE) – Valitse vaihtoehtoinen valikkokieli napauttamalla tätä. NÄYTTÖ (DISPLAY) – Mukauta LED-valoja tai päävalikon pikanäppäimiä napauttamalla tätä.

Z-AKSELIN POIKKEAMA (Z-AXIS OFFSET) –

Käytetään rakennuslevyn korkeuden kalibrointiin kokoamisen aikana. ÄÄNET (SOUNDS) – Kytke 3D40:n äänet päälle tai pois päältä napauttamalla tätä. DEMOTILA (DEMO MODE) – Kytke myyntidemotila päälle tai pois päältä napauttamalla tätä.

TEHDASASETUSTEN PALAUTUS (FACTORY

RESET) – Poista kaikki 3D40-laitteeseen tallennetut tiedot ja palauta sen tehdasasetukset napauttamalla tätä.

TARKISTA PÄIVITYKSET (CHECK

FOR UPDATES) – Tarkista uusien laiteohjelmistoversioiden saatavuus napauttamalla tätä, kun laite on yhdistetty Wi-Fi- tai Ethernet-verkkoon. ESILÄMMITYS (PREHEAT) Aloita pursottimen esilämmitys automaattisesti rakentamista tai ylimääräisten jäämien poistamista varten napauttamalla. POISTA (PURGE) – Kun pursotin on kuuma, pursota lamentti manuaalisesti napauttamalla. PYSÄYTÄ/ALOITA (STOP/START) – Pysäytä tai aloita esilämmitys napauttamalla.

281DREMEL 3D40 IDEA BUILDER

FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC: BACK HOME TIETOJA (ABOUT) Näytä 3D40:n tiedot, kuten laiteohjelmiston versio, käyttölaskuri, tulostimen tila ja MAC- osoite, napauttamalla tätä.

Osoittaa virhettä, kuten puuttuvaa lamenttia tai avointa ovea.

Osoittaa, että Ethernet-yhteys on käytössä.

Osoittaa Wi-Fi-signaalin voimakkuuden, ja yhdistettynä Wi-Fi-symboli on sininen.

Osoittaa, että pursotin on viileä.

Osoittaa, että pursotin on lämmin.

Osoittaa, että pursotin on kuuma. ALKUASETUKSET Kun käynnistät Dremel 3D40:n ensimmäisen kerran, sinua pyydetään määrittämään verkon alkuasetukset. Tämän prosessin suorittaminen mahdollistaa laiteohjelmiston päivityksiä koskevien ilmoitusten vastaanottamisen.

1. Suorita alkuasetukset loppuun napauttamalla Kyllä

(Yes), kun alkuasetusnäyttö pyytää. Voit halutessasi ohittaa tämän prosessin ja määrittää verkon asetukset myöhemmin.

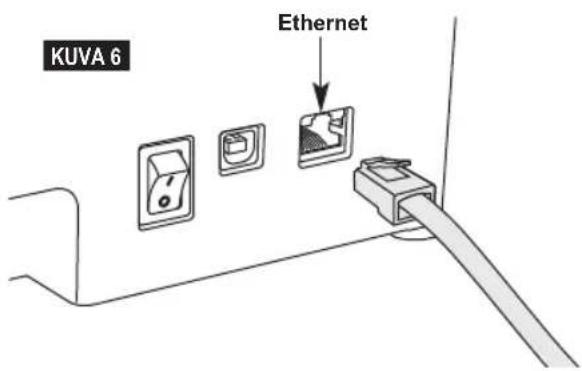

2. Jos valitset Kyllä (Yes), 3D40 muodostaa

automaattisesti Ethernet-yhteyden tai etsii saatavilla olevat langattomat verkot.

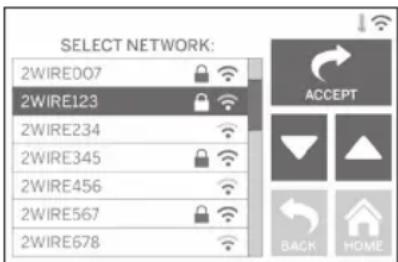

3. Valitse langaton verkko kosketusnäytön avulla.

Käytä nuolia selaamaan saatavilla olevien langattomien verkkojen luetteloa. Kun langattoman verkkosi nimi on korostettu, napauta Hyväksy (Accept).

4. Syötä langattoman verkon salasana ja napauta

FIRMWARE VERSION: USAGE COUNTER: PRINTER STATUS: MAC: BACKHOME TIETOJA (ABOUT) Näytä 3D40:n tiedot, kuten laiteohjelmiston versio, käyttölaskuri, tulostimen tila ja MAC- osoite, napauttamalla tätä.

Osoittaa virhettä, kuten puuttuvaa lamenttia tai avointa ovea.

Osoittaa, että Ethernet-yhteys on käytössä.

Osoittaa Wi-Fi-signaalin voimakkuuden, ja yhdistettynä Wi-Fi-symboli on sininen.

Osoittaa, että pursotin on viileä.

Osoittaa, että pursotin on lämmin.

Osoittaa, että pursotin on kuuma. ALKUASETUKSET Kun käynnistät Dremel 3D40:n ensimmäisen kerran, sinua pyydetään määrittämään verkon alkuasetukset. Tämän prosessin suorittaminen mahdollistaa laiteohjelmiston päivityksiä koskevien ilmoitusten vastaanottamisen.

1. Suorita alkuasetukset loppuun napauttamalla Kyllä

(Yes), kun alkuasetusnäyttö pyytää. Voit halutessasi ohittaa tämän prosessin ja määrittää verkon asetukset myöhemmin.

2. Jos valitset Kyllä (Yes), 3D40 muodostaa

automaattisesti Ethernet-yhteyden tai etsii saatavilla olevat langattomat verkot.

3. Valitse langaton verkko kosketusnäytön avulla.

Käytä nuolia selaamaan saatavilla olevien langattomien verkkojen luetteloa. Kun langattoman verkkosi nimi on korostettu, napauta Hyväksy (Accept).

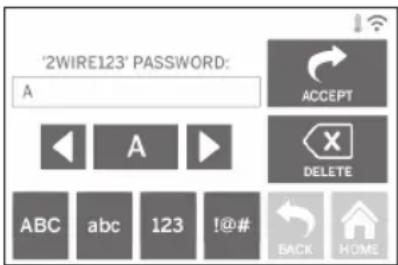

4. Syötä langattoman verkon salasana ja napauta

DREMEL 3D40 -LAITETTA. Muussa tapauksessa seurauksena voi olla tulipalo, laitteistovahinkoja, omaisuusvahinkoja tai henkilövahinkoja.

KÄYTÖN AIKANA TAI ENNEN KUIN SE ON VIILENTYNYT VÄHINTÄÄN 60 °C:EEN. Pursottimen kärjen koskettaminen käytön aikana tai sen jälkeen ennen jäähtymistä voi aiheuttaa henkilövahinkoja.

FILAMENTTIA. Muun kuin Dremelin valtuuttaman lamentin käyttö voi aiheuttaa laitteisto- ja omaisuusvahinkoja.

VAROITUS ÄLÄ VEDÄ FILAMENTTIA ULOS. Muuten pursotin voi vahingoittua.

FILAMENTIN LATAAMINEN/VAIHTAMINEN

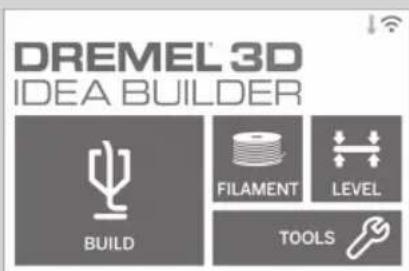

1. Aloita lamentin lataus-/vaihtoprosessi

napauttamalla Filamentti-painiketta (Filament) kosketusnäytöstä. Pursotin liikkuu tulostusalueen oikeaan etukulmaan ja pursottimen kärki alkaa lämmetä.

2. Kun pursotin lakkaa liikkumasta, avaa 3D40:n

kansi, jotta pääset paremmin käsiksi pursottimeen.

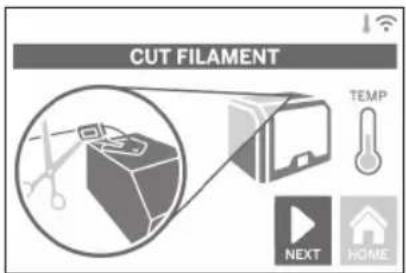

3. Jos lamentti on ladattu, leikkaa nykyinen lamentti

läheltä pursottimen oton läheltä ja napauta kosketusnäytöltä Seuraava (Next).

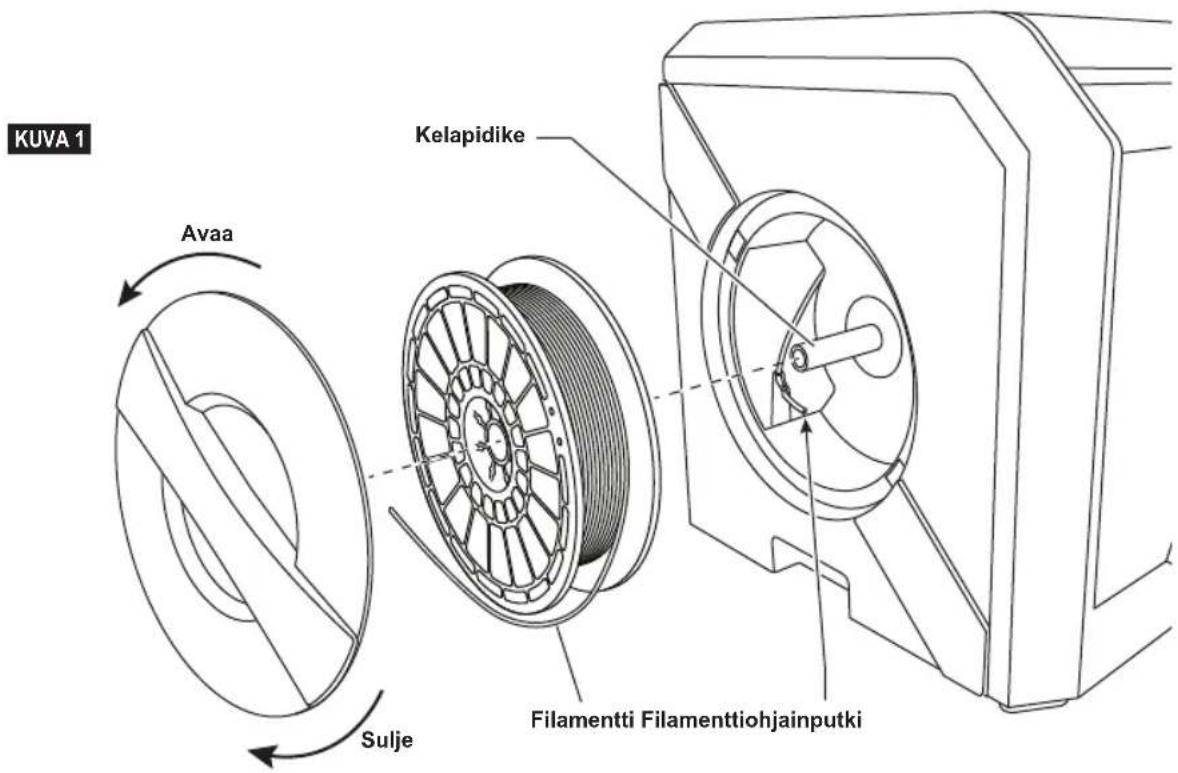

4. Irrota kelan luukku kääntämällä sitä vastapäivään

ja poista nykyinen kela, jos sellainen on. Katso kuva 1. KUVA 1 Avaa Sulje Filamentti Filamenttiohjainputki Kelapidike KUVA 2 Ohjainputki Filamentti Filamenttiohjain Pursottimen otto

5. Vedä uuden lamentin pää ohjainputken läpi,

aseta kela kelapidikkeeseen, aseta kelan luukku takaisin asettamalla lukot kohdakkain ja käännä myötäpäivään. Katso kuva 1. Napauta kosketusnäytöltä Seuraava (Next).

6. Jos nykyinen lamentti vaihdetaan, 3D40 poistaa

nykyisen lamentin automaattisesti.

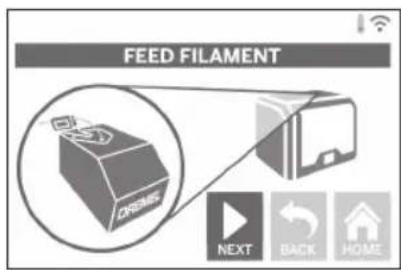

7. Kun Syötä lamentti (Feed Filament) -näyttö tulee

näkyviin, napauta kosketusnäytöstä Seuraava (Next) ja työnnä ohjainputkesta tulevaa lamenttia pursottimen ottoon, kunnes lamentti alkaa kulkea itsestään. Katso kuva 2.

8. Filamentti vedetään pursottimeen ja se alkaa tulla

pursottimen kuumasta kärjestä. HUOMAUTUS: Dremel 3D40 on testattu rakentamalla esineitä ennen kuin se lähti tehtaalta. Nämä esineet on saatettu tehdä eri värisellä lamentilla kuin mitä käytät. Siksi pursottimessa saattaa olla pieni määrä lamenttia. 2842. Kun pursotin lakkaa liikkumasta, avaa 3D40:n kansi, jotta pääset paremmin käsiksi pursottimeen.

3. Jos lamentti on ladattu, leikkaa nykyinen lamentti

läheltä pursottimen oton läheltä ja napauta kosketusnäytöltä Seuraava (Next).

4. Irrota kelan luukku kääntämällä sitä vastapäivään

ja poista nykyinen kela, jos sellainen on. Katso kuva 1.

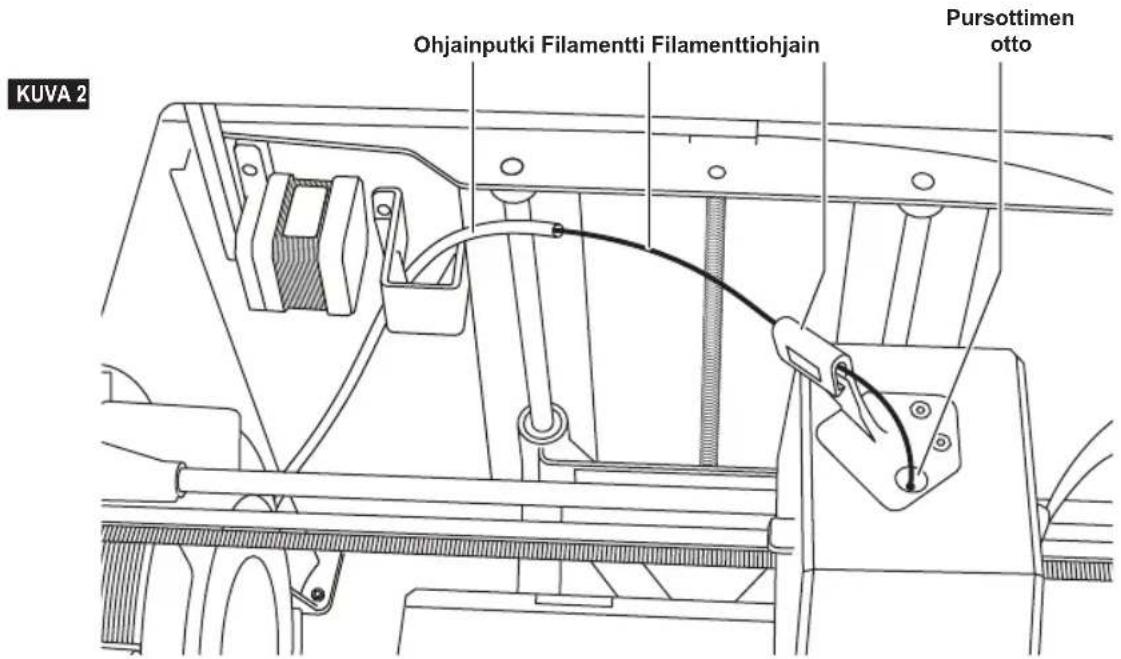

KUVA 1 Avaa Sulje Filamentti Filamenttiohjainputki Kelapidike KUVA 2 Ohjainputki Filamentti Filamenttiohjain Pursottimen otto

5. Vedä uuden lamentin pää ohjainputken läpi,

aseta kela kelapidikkeeseen, aseta kelan luukku takaisin asettamalla lukot kohdakkain ja käännä myötäpäivään. Katso kuva 1. Napauta kosketusnäytöltä Seuraava (Next).

6. Jos nykyinen lamentti vaihdetaan, 3D40 poistaa

nykyisen lamentin automaattisesti.

7. Kun Syötä lamentti (Feed Filament) -näyttö tulee

näkyviin, napauta kosketusnäytöstä Seuraava (Next) ja työnnä ohjainputkesta tulevaa lamenttia pursottimen ottoon, kunnes lamentti alkaa kulkea itsestään. Katso kuva 2.

8. Filamentti vedetään pursottimeen ja se alkaa tulla

pursottimen kuumasta kärjestä. HUOMAUTUS: Dremel 3D40 on testattu rakentamalla esineitä ennen kuin se lähti tehtaalta. Nämä esineet on saatettu tehdä eri värisellä lamentilla kuin mitä käytät. Siksi pursottimessa saattaa olla pieni määrä lamenttia.

9. Kun uutta lamenttia tulee pursottimen kärjestä,

suorita napauta Valmis (Done) kosketusnäytöstä. Filamentin latausprosessi suoritetaan loppuun, päävalikko tulee näkyviin ja pursotin kalibroidaan. Poista ylimääräinen lamentti varovasti koskettamatta kuumaa pursottimen kärkeä. Poista tarvittaessa jäämät pursottimen kärjestä kärkipihdeillä.

10. Sulje 3D40:n kansi ja ovi.

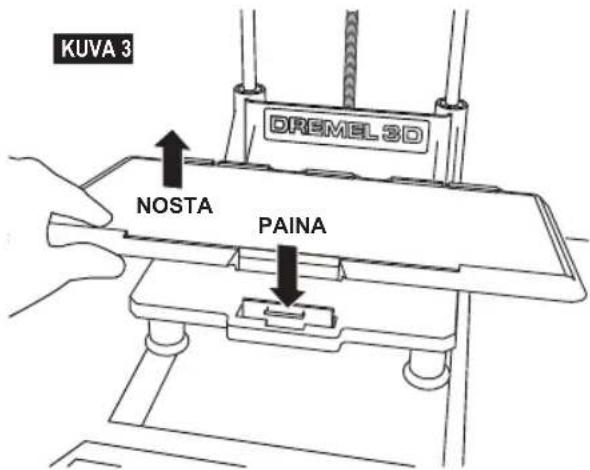

1. Jos rakennusalusta on asennettu, irrota se

puristamalla rakennusalustan edessä olevaa kiinnikettä ja nostamalla rakennusalusta pohjalta. Katso kuva 3.

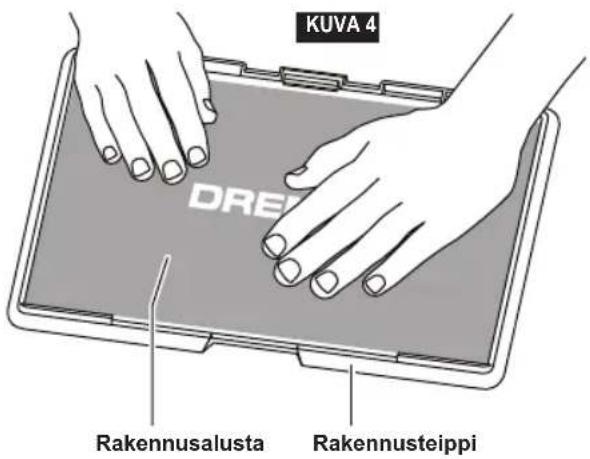

2. Poista rakennusteipin suojus ja aseta teippi

rakennusalustan päälle. Parhaita tuloksia varten aseta rakennusteippi ensin rakennusalustan keskelle ja tasoita ulospäin ilmakuplat poistaen. Katso kuva 4.

3. Asenna rakennusalusta käyttämällä

rakennusalustan kiinnikettä. KUVA 3 KUVA 4 PAINA NOSTA Rakennusalusta Rakennusteippi RAKENNUSALUSTAN TASAAMINEN

KOSKETTAMINEN KÄYTÖN AIKANA TAI SEN JÄLKEEN ENNEN JÄÄHTYMISTÄ VOI AIHEUTTAA HENKILÖVAHINKOJA. On tärkeää tasata rakennusalusta aina, kun vaihdat rakennusteipin tai asennat rakennusalustan uudelleen, jotta rakennusalusta on tasaisen välimatkan päässä pursottimen kärjestä. Varmista, että rakennusalustan ja rakennusteipin väliin ei jää ilmakuplia. Jos rakennusalustaa ei tasata tai ilmakuplia poisteta, esinettä ei ehkä voida rakentaa oikein.

1. Varmista, että olet asettanut rakennusteipin

rakennusalustalle ja ettei siinä ole esineitä. Rakennusteipin asettaminen tasaamisen jälkeen voi vaikuttaa esineen yhtenäisyyteen.

2. Napauta Tasaa (Level) 3D40:n kosketusnäytöltä.

3. Pursotin ja rakennusalusta liikkuvat paikalleen

rakennusalustan tasaamista varten. 3D40 tarkistaa ensin tason rakennusalustan takaa keskeltä. Rakennusalustan alla olevia kahta nuppia käytetään rakennusalustan vasemman ja oikean laidan nostamiseen ja laskemiseen. Pursotin sisältää anturin, joka tunnistaa tasaisuuden, eikä siihen tarvita lisätyökaluja.

4. Kosketusnäyttö osoittaa, onko rakennusalusta liian

korkea tai liian matala. Jos rakennusalusta on liian korkea, säädä nuppia kääntämällä oikealle kunnes kuulet äänimerkin ja kosketusnäyttö osoittaa olevansa valmis vahvistamaan alustan tasaisuuden. 286KUVA 3 KUVA 4 PAINA NOSTA Rakennusalusta Rakennusteippi RAKENNUSALUSTAN TASAAMINEN

KOSKETTAMINEN KÄYTÖN AIKANA TAI SEN JÄLKEEN ENNEN JÄÄHTYMISTÄ VOI AIHEUTTAA HENKILÖVAHINKOJA. On tärkeää tasata rakennusalusta aina, kun vaihdat rakennusteipin tai asennat rakennusalustan uudelleen, jotta rakennusalusta on tasaisen välimatkan päässä pursottimen kärjestä. Varmista, että rakennusalustan ja rakennusteipin väliin ei jää ilmakuplia. Jos rakennusalustaa ei tasata tai ilmakuplia poisteta, esinettä ei ehkä voida rakentaa oikein.

1. Varmista, että olet asettanut rakennusteipin

rakennusalustalle ja ettei siinä ole esineitä. Rakennusteipin asettaminen tasaamisen jälkeen voi vaikuttaa esineen yhtenäisyyteen.

2. Napauta Tasaa (Level) 3D40:n kosketusnäytöltä.

3. Pursotin ja rakennusalusta liikkuvat paikalleen

rakennusalustan tasaamista varten. 3D40 tarkistaa ensin tason rakennusalustan takaa keskeltä. Rakennusalustan alla olevia kahta nuppia käytetään rakennusalustan vasemman ja oikean laidan nostamiseen ja laskemiseen. Pursotin sisältää anturin, joka tunnistaa tasaisuuden, eikä siihen tarvita lisätyökaluja.

4. Kosketusnäyttö osoittaa, onko rakennusalusta liian

korkea tai liian matala. Jos rakennusalusta on liian korkea, säädä nuppia kääntämällä oikealle kunnes kuulet äänimerkin ja kosketusnäyttö osoittaa olevansa valmis vahvistamaan alustan tasaisuuden.

5. Jos rakennusalusta on liian matalalla, säädä nuppia

kääntämällä vasemmalle kunnes kuulet äänimerkin ja kosketusnäyttö ilmaisee olevansa valmis vahvistamaan alustan tasaisuuden.

6. Tarkista alustan taso napauttamalla Vahvista

(Verify). Jos lisäsäätöjä vaaditaan, kosketusnäyttö osoittaa suunnan. Jos tasaus on oikein, pursotin siirtyy seuraavaan kohtaan ja tasausprosessi voidaan toistaa.

7. Toista vaiheet 4–6 toiselle sijainnille. Kun alusta on

täysin tasainen, pursotin siirtyy automaattisesti kalibrointisijaintiin ja suorittaa tasausprosessin loppuun. 287USB-KAAPELIN KYTKEMINEN

1. Varmista, että 3E40:n virtakytkin on pois päältä.

2. Yhdistä mukana toimitettu USB-kaapeli 3D40:een

ja tietokoneeseen. Katso kuva 5.

4. Kytke Dremel 3D40 päälle virtakytkimellä, jotta

voit synkronoida tietokoneesi Dremel 3D40:een. ETHERNET-YHTEYDEN MUODOSTAMINEN

1. Varmista, että 3E40:n virtakytkin on pois päältä.

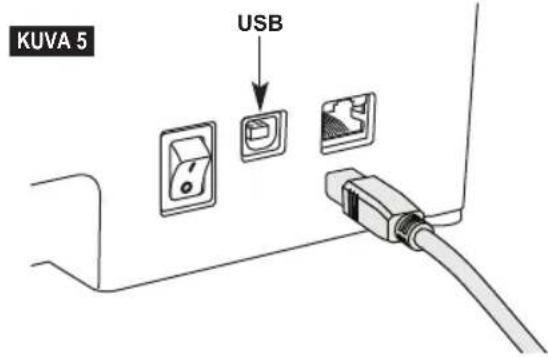

2. Kytke Ethernet-kaapeli 3D40:een. Katso kuva 6.

3. Kytke Dremel 3D40 päälle virtakytkimellä.

Ethernet-yhteys tunnistetaan automaattisesti. Vahvista valinta napauttamalla Hyväksy (Accept). KUVA 5 KUVA 6 Ethernet USB RAKENTAMINEN

DREMEL 3D40 -LAITETTA. Muussa tapauksessa seurauksena voi olla tulipalo, laitteistovahinkoja, omaisuusvahinkoja tai henkilövahinkoja.

SISÄÄN KÄYTÖN AIKANA. Dremel 3D40:n liikkuvien osien koskettaminen käytön aikana voi aiheuttaa heikon rakennuslaadun, laitteistovahinkoja tai henkilövahinkoja. HUOMAUTUS: Dremel 3D40 on testattu rakentamalla esineitä ennen kuin se lähti tehtaalta. Nämä esineet on saatettu tehdä eri värisellä lamentilla kuin mitä käytät. Siksi pursottimessa saattaa olla pieni määrä lamenttia. Ensimmäisen esineesi rakentamisessa saatetaan käyttää hieman tätä lamenttiväriä ennen kuin se siirtyy kokonaan käyttämääsi lamenttiväriin. Sinulla on muutama vaihtoehto, kun rakennat Dremel 3D40:llä:

1) Tulostimen tallennustila

1. Varmista, että lamenttia on ladattu riittävästi

(katso sivu 284). VINKKI: Voit tarkistaa ennen rakentamisen aloittamista, onko lamenttia ladattu riittävästi esineen valmistamista varten, vertaamalla Dremel Digilab 3D Slicer -ohjelmiston näyttämää vaadittua pituutta pituusmittarin näyttämään kelassa olevan lamentin pituuteen. Jos 3D40:n lamentti loppuu kesken, se keskeyttää rakentamisen kunnes lamenttia lisätään.

2. Varmista, että rakennusteippiä on käytetty ja että

rakennusalusta on tasattu eikä siellä ole esineitä.

RAKENTAMINEN TULOSTIMEN TALLENNUSTILASTA

1. Napauta päävalikosta Rakenna (Build).

2. Napauta rakennusvalikosta tulostinkuvaketta.

3. Napauta mallitiedostoa, jonka haluaisit rakentaa.

(Selaa sivuja nuolilla) 288RAKENTAMINEN

DREMEL 3D40 -LAITETTA. Muussa tapauksessa seurauksena voi olla tulipalo, laitteistovahinkoja, omaisuusvahinkoja tai henkilövahinkoja.

SISÄÄN KÄYTÖN AIKANA. Dremel 3D40:n liikkuvien osien koskettaminen käytön aikana voi aiheuttaa heikon rakennuslaadun, laitteistovahinkoja tai henkilövahinkoja. HUOMAUTUS: Dremel 3D40 on testattu rakentamalla esineitä ennen kuin se lähti tehtaalta. Nämä esineet on saatettu tehdä eri värisellä lamentilla kuin mitä käytät. Siksi pursottimessa saattaa olla pieni määrä lamenttia. Ensimmäisen esineesi rakentamisessa saatetaan käyttää hieman tätä lamenttiväriä ennen kuin se siirtyy kokonaan käyttämääsi lamenttiväriin. Sinulla on muutama vaihtoehto, kun rakennat Dremel 3D40:llä:

1) Tulostimen tallennustila

1. Varmista, että lamenttia on ladattu riittävästi

(katso sivu 284). VINKKI: Voit tarkistaa ennen rakentamisen aloittamista, onko lamenttia ladattu riittävästi esineen valmistamista varten, vertaamalla Dremel Digilab 3D Slicer -ohjelmiston näyttämää vaadittua pituutta pituusmittarin näyttämään kelassa olevan lamentin pituuteen. Jos 3D40:n lamentti loppuu kesken, se keskeyttää rakentamisen kunnes lamenttia lisätään.

2. Varmista, että rakennusteippiä on käytetty ja että

rakennusalusta on tasattu eikä siellä ole esineitä.

RAKENTAMINEN TULOSTIMEN TALLENNUSTILASTA

1. Napauta päävalikosta Rakenna (Build).

2. Napauta rakennusvalikosta tulostinkuvaketta.

3. Napauta mallitiedostoa, jonka haluaisit rakentaa.

(Selaa sivuja nuolilla)

4. Aloita rakentaminen napauttamalla mallitietosivulla

5. 3D40 kohdistaa ensin pursottimen ja

rakennusalustan nollasijaintiin, minkä jälkeen tasoanturi suorittaa kohdistuksen loppuun koskettamalla kevyesti rakennusalustaa. Pursottimen kärki alkaa lämmetä, missä voi kestää muutama minuutti. Kun oikea lämpötila on saavutettu, mallisi rakentaminen aloitetaan.

6. Kun esineen rakentaminen on valmis, 3D40

kohdistaa pursottimen ja rakennusalustan automaattisesti kalibrointisijaintiin ja jäähdyttää pursottimen kärjen.

7. Odota, kunnes kosketusnäyttö ilmaisee,

että pursotin on ”viileä” (cool) ennen kuin poistat esineen. Katso ”Esineen poistaminen rakennusalueelta” -osiosta ohjeet esineen poistamiseen. 289RAKENTAMINEN USB-ASEMASTA

1. Napauta päävalikosta Rakenna (Build).

2. Näytä USB-aseman sisältö napauttamalla

3. Suorita tulostaminen USB-asemalta suorittamalla

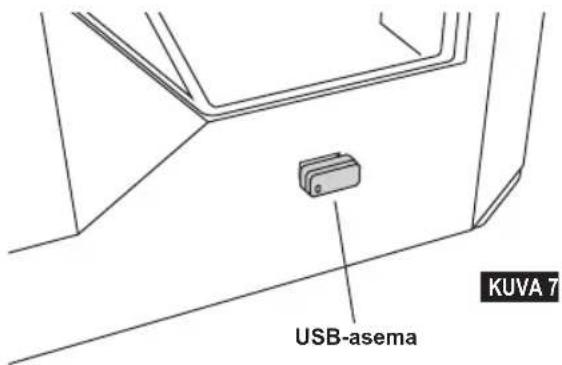

vaiheet 3–7 kohdasta Rakentaminen tulostimen tallennustilasta. KUVA 7 USB-asema RAKENTAMINEN TIETOKONEELTA Dremel 3D40 on yhteensopiva Dremel Digilab 3D Slicer -ohjelmiston kanssa. Voit rakentaa tietokoneeltasi noudattamalla ohjelmiston mukana toimitettuja ohjeita.

RAKENTAMISEN PERUUTTAMINEN 3D40:LLÄ

Voit peruuttaa esineen esilämmityksen tai rakentamisen napauttamalla kosketusnäytöltä Stop. Jos vahvistat Kyllä (Yes), pursotin ja rakennusalusta siirtyvät kalibrointisijainteihinsa. ESINEEN POISTAMINEN

KÄYTÖN AIKANA TAI ENNEN KUIN SE ON VIILENTYNYT VÄHINTÄÄN 60 °C:EEN. Pursottimen kärjen koskettaminen käytön aikana tai sen jälkeen ennen jäähtymistä voi aiheuttaa henkilövahinkoja.

SUOJAVARUSTEITA. Suojavarusteiden, kuten lämmönkestävien hansikkaiden ja turvalasien, käyttö vähentää henkilövahinkojen vaaraa.

VAROITUS HUOMIOI KEHOSI ASENTO, KUN KÄYTÄT KÄSITYÖKALUJA ESINEIDEN POISTOON RAKENNUSALUSTALTA. Yhtäkkinen työkalun lipeäminen ja virheellinen kehon asento esineen poistamisen aikana voi aiheuttaa henkilövahinkoja.

VAROITUS ÄLÄ PUDOTA RAKENNUSALUSTAA. Temperoitu lasilevy voi rikkoutua ja aiheuttaa loukkaantumisen.

RAKENNUSALUSTAA, KUN POISTAT ESINEITÄ. Temperoitu lasilevy voi irrota muovipidikkeestä ja aiheuttaa loukkaantumisen.

1. Odota, että pursotin jäähtyy ennen kuin poistat

2. Poista rakennusalusta rakennusalueelta, kun esine

on vielä kiinni siinä.

3. Irrota esine rakennusalustalta. Käytä tarvittaessa

esineen poistotyökalua kevyesti esineen irrottamiseksi rakennusalustasta (kuva 8). Jos haluat, irrota rakennusteippi rakennusalustalta samalla, kun erotat esineen rakennusalustalta. Rakennusteippi voidaan sitten irrottaa esineestä. TUKIEN POISTAMINEN (JOS VAADITAAN) Käytä kärkipihtejä poistamaan tuet, jotka ovat esineen sisällä tai vaikeissa paikoissa. KUVA 8 Poistotyökalu 290ESINEEN POISTAMINEN

KÄYTÖN AIKANA TAI ENNEN KUIN SE ON VIILENTYNYT VÄHINTÄÄN 60 °C:EEN. Pursottimen kärjen koskettaminen käytön aikana tai sen jälkeen ennen jäähtymistä voi aiheuttaa henkilövahinkoja.

SUOJAVARUSTEITA. Suojavarusteiden, kuten lämmönkestävien hansikkaiden ja turvalasien, käyttö vähentää henkilövahinkojen vaaraa.

VAROITUS HUOMIOI KEHOSI ASENTO, KUN KÄYTÄT KÄSITYÖKALUJA ESINEIDEN POISTOON RAKENNUSALUSTALTA. Yhtäkkinen työkalun lipeäminen ja virheellinen kehon asento esineen poistamisen aikana voi aiheuttaa henkilövahinkoja.

VAROITUS ÄLÄ PUDOTA RAKENNUSALUSTAA. Temperoitu lasilevy voi rikkoutua ja aiheuttaa loukkaantumisen.

RAKENNUSALUSTAA, KUN POISTAT ESINEITÄ. Temperoitu lasilevy voi irrota muovipidikkeestä ja aiheuttaa loukkaantumisen.

1. Odota, että pursotin jäähtyy ennen kuin poistat

2. Poista rakennusalusta rakennusalueelta, kun esine

on vielä kiinni siinä.

3. Irrota esine rakennusalustalta. Käytä tarvittaessa

esineen poistotyökalua kevyesti esineen irrottamiseksi rakennusalustasta (kuva 8). Jos haluat, irrota rakennusteippi rakennusalustalta samalla, kun erotat esineen rakennusalustalta. Rakennusteippi voidaan sitten irrottaa esineestä. TUKIEN POISTAMINEN (JOS VAADITAAN) Käytä kärkipihtejä poistamaan tuet, jotka ovat esineen sisällä tai vaikeissa paikoissa. KUVA 8 Poistotyökalu

2. Varmista, että rakennusalusta on tasainen ennen

3. Varmista, että kela on asennettu oikein ja että se

voi pyöriä vapaasti.

4. Kun käytät Dremel 3D40:tä ensimmäistä kertaa

tai kun olet vaihtanut lamentin, anna Dremel 3D40:n pursottaa kunnes materiaali on yhtenäistä asennetun lamentin värin kanssa.

5. On tärkeää, että valvot Dremel 3D40:n esineiden

rakentamisen alkua. Esineen rakentamisessa mahdolliset ongelmat ovat todennäköisesti alkuvaiheessa. Onneksi tämä on myös kätevin aika peruuttaa esine, puhdistaa rakennusalusta ja aloittaa esine alusta. Pysy Dremel 3D40:n lähellä rakennusprosessin aikana.

6. On tärkeää säästää Dremel 3D40:n pakkaus, koska

sen avulla Dremel 3D40:n varastointi ja kuljetus on helpompaa.

7. Varmista, että säilytät lamenttikelan ympäristössä,

joka ei ole kostea tai liian kuuma. On suositeltavaa, että et poista lamenttikelaa ilmatiiviistä pakkauksesta ennen käyttöä.

8. Käytä esineen poistotyökalua kevyesti, jotta et

vahingoittaisi rakennusalustaa tai esinettä.

9. Aina kun mahdollista, esine on paras asettaa

rakennusalustan keskelle. Esineen parhaan asennon käyttäminen on äärimmäisen tärkeää. Varmista, että esineesi sijaitsee rakennusalustalla ja että käytät parasta asentoa rakentamiseen.

10. Jyrkät ulkonemat (alle 45 asteen kulma) on

suositeltavaa rakentaa tuen kanssa.

11. Poista rakennusalusta aina ennen esineen

12. Hidasta hiomista suositellaan, jotta esine ei sula

13. Dremel Digilab 3D Slicer -ohjelmisto näyttää

vaaditun lamentin pituuden kullekin esineelle. Vertaa tätä kelan pituusmittarin osoittamaan pituuteen.

291LAITEOHJELMISTON PÄIVITTÄMINEN

MANUAALISESTI Jos 3D40 ei ole yhdistetty verkkoon, voit päivittää laiteohjelmiston suoraan USB-asemalta.

1. Mene verkkoselaimella osoitteeseen

www.dremel3d.com/support ja lataa uusin 3D40-laiteohjelmistotiedosto.

2. Lisää 3D40-laiteohjelmistotiedosto tyhjälle,

FAT32-alustetulle USB-asemalle.

3. Kytke 3D40 pois päältä virtakytkimellä.

4. Aseta USB-asema USB-A-porttiin.

5. Kytke 3D40 päälle. Sen pitäisi tunnistaa ja asentaa

uusi laiteohjelmisto automaattisesti.

6. Sammuta 3D40, poista USB-asema ja suorita

päivitys loppuun kytkemällä laite takaisin päälle. ULKOKUOREN PUHDISTAMINEN Puhdista 3D40:n ulkopinta nukkaamattomalla liinalla. Puhdista ulkopinnasta kaikki näkyvät jäämät. Jotta Dremel 3D40 ei vahingoittuisi, älä käytä vettä, kemikaaleja tai muita puhdistusaineita 3D40:n puhdistamiseen.

KÄYTÖN AIKANA TAI ENNEN KUIN SE ON VIILENTYNYT 60 °C:EEN. Pursottimen kärjen koskettaminen käytön aikana tai sen jälkeen ennen jäähtymistä voi aiheuttaa henkilövahinkoja. Vedä kaikki muovijäämät pursottimen kärjestä pienillä kärkipihdeillä. Jos jäämät ovat tiukassa, pursotin on ehkä lämmitettävä.

KOSKETUSNÄYTÖN PUHDISTAMINEN

Pyyhi kosketusnäyttö pehmeällä, nukkaamattomalla liinalla. Älä suihkuta puhdistusaineita kosketusnäyttöön. KUNNOSSAPITO

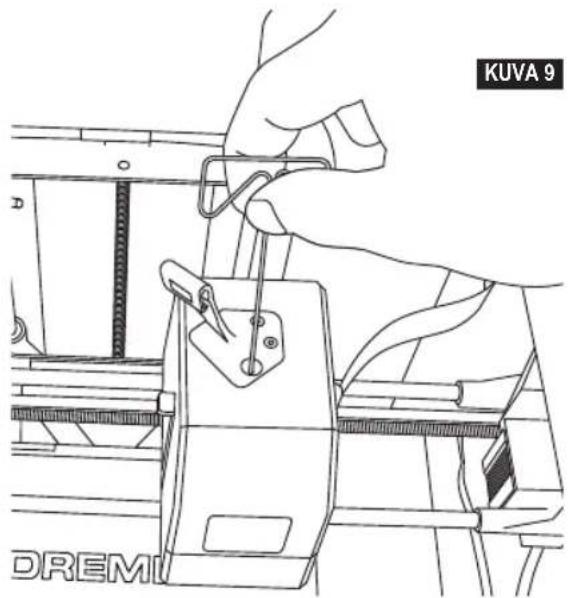

PURSOTTIMEN TUKOSTEN AVAAMINEN

Käytä avaustyökalua pursottimen puhdistamiseen ja lamenttitukoksen avaamisen.

1. Odota, että pursotin lämpenee ja aseta

avaustyökalu pursottimen ottoon (ylhäällä).

2. Tukkiutuneet jäämät painetaan alas ja ne

pursotetaan pursottimen kärjestä. KUVA 9

LAITEOHJELMISTON PÄIVITTÄMINEN

VERKON KAUTTA Jos 3D40 on rekisteröity ja lisätty Dremel3D- proiliisi, voit päivittää sen laiteohjelmiston suoraan kosketusnäytöltä. Laiteohjelmiston päivittäminen.

1. Napauta Työkalut (Tools), Asetukset (Settings),

Tarkista päivitykset (Check for Updates).

2. 3D40 tarkistaa onko siihen asennettu uusin

laiteohjelmisto ja pyytää sinua päivittämään, jos päivitys on saatavilla.

3. Hyväksy lataaminen ja asenna uusin

4. Kun 3D40 käynnistyy ja palaa aloitusnäyttöön

(Home Screen), laiteohjelmiston päivitys on valmis.

292LAITEOHJELMISTON PÄIVITTÄMINEN

MANUAALISESTI Jos 3D40 ei ole yhdistetty verkkoon, voit päivittää laiteohjelmiston suoraan USB-asemalta.

1. Mene verkkoselaimella osoitteeseen

www.dremel3d.com/support ja lataa uusin 3D40-laiteohjelmistotiedosto.

2. Lisää 3D40-laiteohjelmistotiedosto tyhjälle,

FAT32-alustetulle USB-asemalle.

3. Kytke 3D40 pois päältä virtakytkimellä.

4. Aseta USB-asema USB-A-porttiin.

5. Kytke 3D40 päälle. Sen pitäisi tunnistaa ja asentaa

uusi laiteohjelmisto automaattisesti.

6. Sammuta 3D40, poista USB-asema ja suorita

päivitys loppuun kytkemällä laite takaisin päälle. ULKOKUOREN PUHDISTAMINEN Puhdista 3D40:n ulkopinta nukkaamattomalla liinalla. Puhdista ulkopinnasta kaikki näkyvät jäämät. Jotta Dremel 3D40 ei vahingoittuisi, älä käytä vettä, kemikaaleja tai muita puhdistusaineita 3D40:n puhdistamiseen.

KÄYTÖN AIKANA TAI ENNEN KUIN SE ON VIILENTYNYT 60 °C:EEN. Pursottimen kärjen koskettaminen käytön aikana tai sen jälkeen ennen jäähtymistä voi aiheuttaa henkilövahinkoja. Vedä kaikki muovijäämät pursottimen kärjestä pienillä kärkipihdeillä. Jos jäämät ovat tiukassa, pursotin on ehkä lämmitettävä.

KOSKETUSNÄYTÖN PUHDISTAMINEN

Pyyhi kosketusnäyttö pehmeällä, nukkaamattomalla liinalla. Älä suihkuta puhdistusaineita kosketusnäyttöön.

LAITEOHJELMISTON PÄIVITTÄMINEN

VERKON KAUTTA Jos 3D40 on rekisteröity ja lisätty Dremel3D- proiliisi, voit päivittää sen laiteohjelmiston suoraan kosketusnäytöltä. Laiteohjelmiston päivittäminen.

1. Napauta Työkalut (Tools), Asetukset (Settings),

Tarkista päivitykset (Check for Updates).

2. 3D40 tarkistaa onko siihen asennettu uusin

laiteohjelmisto ja pyytää sinua päivittämään, jos päivitys on saatavilla.

3. Hyväksy lataaminen ja asenna uusin

4. Kun 3D40 käynnistyy ja palaa aloitusnäyttöön

(Home Screen), laiteohjelmiston päivitys on valmis.

293AVOIMEN LÄHDEKOODIN OHJELMISTO

Tässä Dremel-tuotteessa käytetty avoimen lähdekoodin ohjelmisto Tämä tuote sisältää ohjelmisto-osia, jotka niiden oikeuksien haltija on lisensoinut jollakin avoimen lähdekoodin ohjelmiston lisenssillä (GNU General Public License (GPL), GNU Lesser General Public License (LGPL) tai vastaava), joka vaatii lähdekoodin asettamista saataville. Voit vastaanottaa valmiin koneluettavan kopion vastaavasta lähdekoodista lähettämällä kirjallisen pyynnön osoitteeseen: Dremel Attn: Open Source Software Ofcer P.O Box 081126 Racine, WI USA 53408-1126 Pyyntösi tulee sisältää: (i) Dremel-tuotteen nimi, (ii) sarjanumero (jos sovellettavissa), (iii) ohjelmistoversio (jos sovellettavissa), (iv) nimesi, (v) yrityksesi nimi (jos sovellettavissa) ja (vi) postin vastausosoitteesi ja sähköpostiosoitteesi (jos saatavilla). Saatamme veloittaa nimellisen hinnan fyysisen median ja toimituksen kulujen kattamiseen. Voit lähettää pyyntösi (i) kolmen (3) vuoden sisällä siitä, kun olet vastaanottanut tuotteen, joka sisältää pyyntösi kohteena olevan ohjelmiston, tai (ii) jos koodin lisenssi on GPL-versio 3, niin kauan kuin Dremel tarjoaa varaosia tai asiakastukea tuotteelle. Avoimen lähdekoodin ohjelmiston muun käytön takuu: DREMEL ei anna minkäänlaista takuuta tämän laitteen sisältämälle avoimen lähdekoodin ohjelmistolle, jos ohjelmistoa käytetään millään muulla tavalla kuin DREMELin tarkoittaman ohjelmiston suorittamiseen. Seuraavat lisenssit määrittävät mahdollisen takuun avoimen lähdekoodin ohjelmiston tekijöiltä tai lisensoijilta. DREMEL nimenomaisesti irtisanoutuu takuusta liittyen kaikkiin sellaisiin virheisiin, jotka johtuvat avoimen lähdekoodin ohjelmiston tai tuotteen määritysten muutoksista. Sinulla ei ole mitään takuuvaatimuksia DREMELille, jos avoimen lähdekoodin ohjelmisto loukkaa kolmannen osapuolen immateriaalioikeuksia. Mahdollinen tekninen tuki tarjotaan vain muokkaamattomalle ohjelmistolle.

KUNNOSSAPITO JA HUOLTO

Ongelma Syy Korjaava toimenpide Pursottimen kärki rakentaa keskikohdasta sivussa. Dremel 3D40 on kadottanut pursottimen pään tarkan sijainnin eikä pysty rakentamaan. Pursottimen kärjen lähettäminen alkuasentoon kalibroi Dremel 3D40:n. Peruuta esine, tyhjennä rakennusalusta, lähetä pursottimen pää alkuasentoon ja aloita esine alusta. PLA ei pursotu tai tartu rakennusteippiin oikein. Tämä voi johtua siitä, että rakennusalusta ei ole tasassa pursottimen pään kanssa. Rakennusalustan tasaaminen kohdistaa pursottimen pään ja varmistaa paremman esineen laadun. Peruuta esine, tyhjennä rakennusalusta, tasaa rakennusalusta ja aloita esine alusta. Dremel 3D40 kaatui ennen kuin esineeni aloitettiin. Dremel 3D40 saattoi saada ristiriitaisia komentoja. Sammuta virta, odota 30 sekuntia ja kytke virta takaisin päälle. Tukimateriaali ei irtoa puhdistuksen aikana ja seurauksena on lopullisen esineen heikompi laatu. Osan suunta ei ole ihanteellinen. Minimoi tarvittavan tukimateriaalin määrä asettamalla 3D-tiedoston sijainti uudelleen tiedostojen viipalointiohjelmistossa tai aseta tukimateriaali epäkriittiselle pinnalle. Rakentamisen lopussa oleva spagettimainen sotku. Esineen kerros ei tarttunut oikein, malli tallennettiin minimaalisella rakennusalustaan koskevalla pinta-alueella tai esine rakennettiin rakennusalustan yläpuolelle ilman tukia valittuna. Näytä ensimmäisen kerroksen korkeus ja sijainti viipalointiohjelmiston esikatselun avulla. Rakenna tarvittaessa tukien kanssa. Osa rakennettu vain puoliksi. Filamentti loppui. Filamentti tukkeutui rakentamisen aikana. Vaihda lamentti ja jatka rakentamista. Katso ”Filamenttia ei tule”. Filamenttia ei tule. Pursotin tukossa. Ota yhteyttä asiakastukeen. Pursotin ei ohjaudu. Ota yhteyttä asiakastukeen. Lankamaisia tai rispaantuvia muovikerroksia jyrkissä ulkonemissa. Esineen ulkoneman ovat liian kaukana toisistaan tai liian jyrkkiä (<45 asteen kulma). Rakenna tukien kanssa. 3D40 ei löydä Wi-Fi-verkkoani. Tulostin on liian kaukana langattomasta reitittimestä. Aseta 3D40 lähemmäs reititintäsi. Muodosta verkkoyhteys Ethernetin kautta. 3D40 ei muodosta yhteyttä verkkooni. Tulostin on liian kaukana langattomasta reitittimestä. Aseta 3D40 lähemmäs reititintäsi. Verkon salasana on väärä. Syötä salasana uudelleen tai varmista salasana verkon omistajalta.

294AVOIMEN LÄHDEKOODIN OHJELMISTO

Tässä Dremel-tuotteessa käytetty avoimen lähdekoodin ohjelmisto Tämä tuote sisältää ohjelmisto-osia, jotka niiden oikeuksien haltija on lisensoinut jollakin avoimen lähdekoodin ohjelmiston lisenssillä (GNU General Public License (GPL), GNU Lesser General Public License (LGPL) tai vastaava), joka vaatii lähdekoodin asettamista saataville. Voit vastaanottaa valmiin koneluettavan kopion vastaavasta lähdekoodista lähettämällä kirjallisen pyynnön osoitteeseen: Dremel Attn: Open Source Software Ofcer P.O Box 081126 Racine, WI USA 53408-1126 Pyyntösi tulee sisältää: (i) Dremel-tuotteen nimi, (ii) sarjanumero (jos sovellettavissa), (iii) ohjelmistoversio (jos sovellettavissa), (iv) nimesi, (v) yrityksesi nimi (jos sovellettavissa) ja (vi) postin vastausosoitteesi ja sähköpostiosoitteesi (jos saatavilla). Saatamme veloittaa nimellisen hinnan fyysisen median ja toimituksen kulujen kattamiseen. Voit lähettää pyyntösi (i) kolmen (3) vuoden sisällä siitä, kun olet vastaanottanut tuotteen, joka sisältää pyyntösi kohteena olevan ohjelmiston, tai (ii) jos koodin lisenssi on GPL-versio 3, niin kauan kuin Dremel tarjoaa varaosia tai asiakastukea tuotteelle. Avoimen lähdekoodin ohjelmiston muun käytön takuu: DREMEL ei anna minkäänlaista takuuta tämän laitteen sisältämälle avoimen lähdekoodin ohjelmistolle, jos ohjelmistoa käytetään millään muulla tavalla kuin DREMELin tarkoittaman ohjelmiston suorittamiseen. Seuraavat lisenssit määrittävät mahdollisen takuun avoimen lähdekoodin ohjelmiston tekijöiltä tai lisensoijilta. DREMEL nimenomaisesti irtisanoutuu takuusta liittyen kaikkiin sellaisiin virheisiin, jotka johtuvat avoimen lähdekoodin ohjelmiston tai tuotteen määritysten muutoksista. Sinulla ei ole mitään takuuvaatimuksia DREMELille, jos avoimen lähdekoodin ohjelmisto loukkaa kolmannen osapuolen immateriaalioikeuksia. Mahdollinen tekninen tuki tarjotaan vain muokkaamattomalle ohjelmistolle.

KUNNOSSAPITO JA HUOLTO

Ongelma Syy Korjaava toimenpide Pursottimen kärki rakentaa keskikohdasta sivussa. Dremel 3D40 on kadottanut pursottimen pään tarkan sijainnin eikä pysty rakentamaan. Pursottimen kärjen lähettäminen alkuasentoon kalibroi Dremel 3D40:n. Peruuta esine, tyhjennä rakennusalusta, lähetä pursottimen pää alkuasentoon ja aloita esine alusta. PLA ei pursotu tai tartu rakennusteippiin oikein. Tämä voi johtua siitä, että rakennusalusta ei ole tasassa pursottimen pään kanssa. Rakennusalustan tasaaminen kohdistaa pursottimen pään ja varmistaa paremman esineen laadun. Peruuta esine, tyhjennä rakennusalusta, tasaa rakennusalusta ja aloita esine alusta. Dremel 3D40 kaatui ennen kuin esineeni aloitettiin. Dremel 3D40 saattoi saada ristiriitaisia komentoja. Sammuta virta, odota 30 sekuntia ja kytke virta takaisin päälle. Tukimateriaali ei irtoa puhdistuksen aikana ja seurauksena on lopullisen esineen heikompi laatu. Osan suunta ei ole ihanteellinen. Minimoi tarvittavan tukimateriaalin määrä asettamalla 3D-tiedoston sijainti uudelleen tiedostojen viipalointiohjelmistossa tai aseta tukimateriaali epäkriittiselle pinnalle. Rakentamisen lopussa oleva spagettimainen sotku. Esineen kerros ei tarttunut oikein, malli tallennettiin minimaalisella rakennusalustaan koskevalla pinta-alueella tai esine rakennettiin rakennusalustan yläpuolelle ilman tukia valittuna. Näytä ensimmäisen kerroksen korkeus ja sijainti viipalointiohjelmiston esikatselun avulla. Rakenna tarvittaessa tukien kanssa. Osa rakennettu vain puoliksi. Filamentti loppui. Filamentti tukkeutui rakentamisen aikana. Vaihda lamentti ja jatka rakentamista. Katso ”Filamenttia ei tule”. Filamenttia ei tule. Pursotin tukossa. Ota yhteyttä asiakastukeen. Pursotin ei ohjaudu. Ota yhteyttä asiakastukeen. Lankamaisia tai rispaantuvia muovikerroksia jyrkissä ulkonemissa. Esineen ulkoneman ovat liian kaukana toisistaan tai liian jyrkkiä (<45 asteen kulma). Rakenna tukien kanssa. 3D40 ei löydä Wi-Fi-verkkoani. Tulostin on liian kaukana langattomasta reitittimestä. Aseta 3D40 lähemmäs reititintäsi. Muodosta verkkoyhteys Ethernetin kautta. 3D40 ei muodosta yhteyttä verkkooni. Tulostin on liian kaukana langattomasta reitittimestä. Aseta 3D40 lähemmäs reititintäsi. Verkon salasana on väärä. Syötä salasana uudelleen tai varmista salasana verkon omistajalta. 295KULUTTAJAN RAJOITETTU DREMEL

-TAKUU Tällä DREMEL-tuotteella on lakisääteinen / maakohtaisten säännösten mukainen takuu. Normaalista kulumisesta johtuvat vauriot, ylikuormitus ja väärä käsittely ovat tämän takuun ulkopuolella. Jos tuote ei täytä tämän kirjallisen takuun vaatimuksia, toimi seuraavasti.

1. ÄLÄ palauta tuotetta ostopaikkaan.

2. Ota yhteyttä asiakastukeen osoitteen

www.dremel.com kautta lisätietoja varten.

Sähkötyökalu, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

VAIN EU-MAITA VARTEN

Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. DREMELIN YHTEYSTIEDOT Lisätietoja Dremelin tuotevalikoimasta, tuesta ja hotlinesta on osoitteessa www.dremel.com. Dremel, Konijnenberg 60, 4825 BD Breda, Alankomaat. 296ПЕРЕВОД ОРИГИНАЛЬНЫХ
