GEBRUIKSAANWIJZING DigiLab 3D40 DREMEL

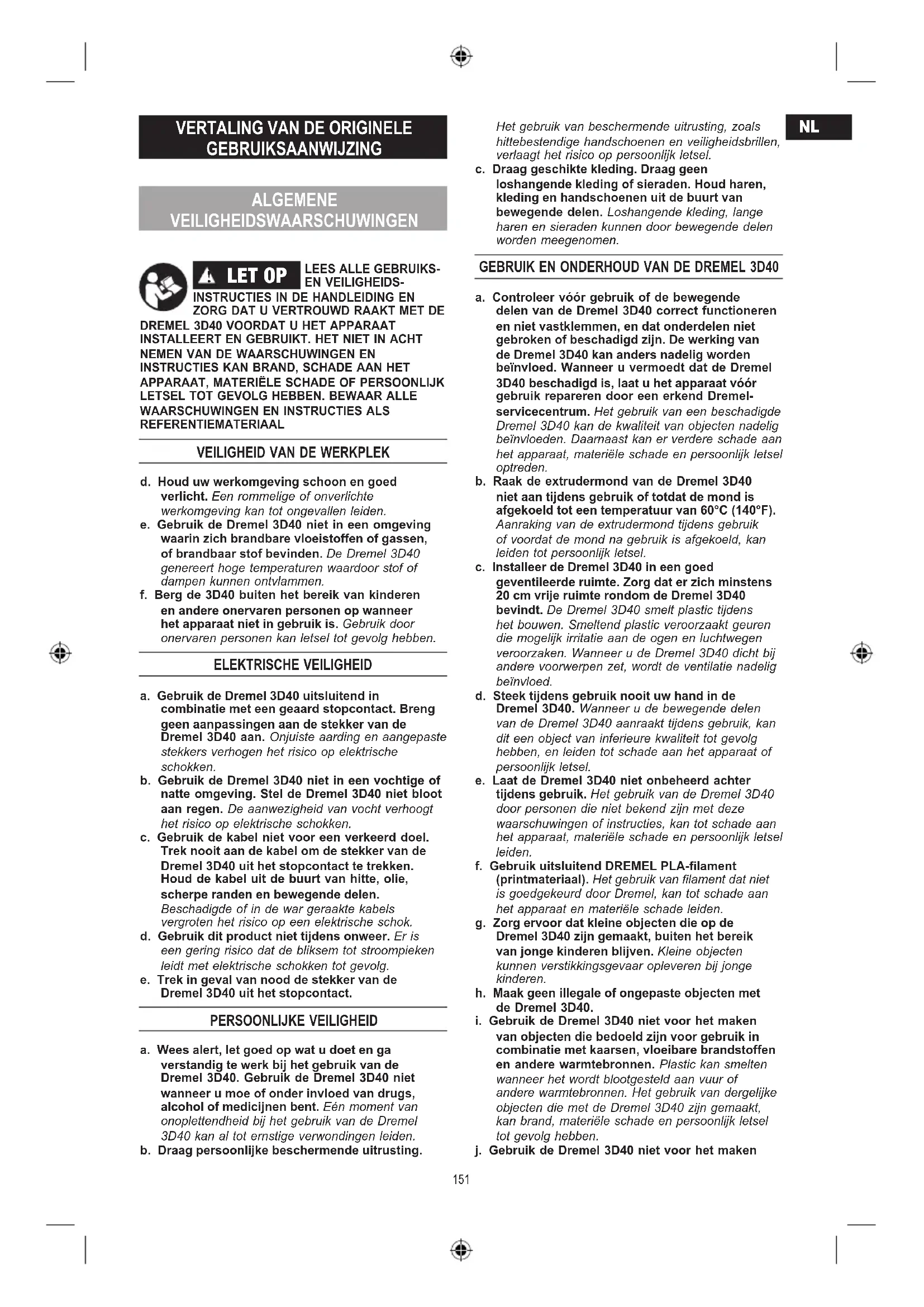

d. Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. e. Gebruik de Dremel 3D40 niet in een omgeving waarin zich brandbare vloeistoffen of gassen, of brandbaar stof bevinden. De Dremel 3D40 genereert hoge temperaturen waardoor stof of dampen kunnen ontvlammen.f. Berg de 3D40 buiten het bereik van kinderen en andere onervaren personen op wanneer het apparaat niet in gebruik is. Gebruik door onervaren personen kan letsel tot gevolg hebben. ELEKTRISCHE VEILIGHEID a. Gebruik de Dremel 3D40 uitsluitend in combinatie met een geaard stopcontact. Breng geen aanpassingen aan de stekker van de Dremel 3D40 aan. Onjuiste aarding en aangepaste stekkers verhogen het risico op elektrische schokken.b. Gebruik de Dremel 3D40 niet in een vochtige of natte omgeving. Stel de Dremel 3D40 niet bloot aan regen. De aanwezigheid van vocht verhoogt het risico op elektrische schokken.c. Gebruik de kabel niet voor een verkeerd doel. Trek nooit aan de kabel om de stekker van de Dremel 3D40 uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico op een elektrische schok.d. Gebruik dit product niet tijdens onweer. Er is een gering risico dat de bliksem tot stroompieken leidt met elektrische schokken tot gevolg.e. Trek in geval van nood de stekker van de Dremel 3D40 uit het stopcontact. PERSOONLIJKE VEILIGHEID a. Wees alert, let goed op wat u doet en ga verstandig te werk bij het gebruik van de Dremel 3D40. Gebruik de Dremel 3D40 niet wanneer u moe of onder invloed van drugs, alcohol of medicijnen bent. Eén moment van onoplettendheid bij het gebruik van de Dremel 3D40 kan al tot ernstige verwondingen leiden.b. Draag persoonlijke beschermende uitrusting. Het gebruik van beschermende uitrusting, zoals hittebestendige handschoenen en veiligheidsbrillen, verlaagt het risico op persoonlijk letsel.c. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. GEBRUIK EN ONDERHOUD VAN DE DREMEL 3D40 a. Controleer vóór gebruik of de bewegende delen van de Dremel 3D40 correct functioneren en niet vastklemmen, en dat onderdelen niet gebroken of beschadigd zijn. De werking van de Dremel 3D40 kan anders nadelig worden beïnvloed. Wanneer u vermoedt dat de Dremel 3D40 beschadigd is, laat u het apparaat vóór gebruik repareren door een erkend Dremel-servicecentrum. Het gebruik van een beschadigde Dremel 3D40 kan de kwaliteit van objecten nadelig beïnvloeden. Daarnaast kan er verdere schade aan het apparaat, materiële schade en persoonlijk letsel optreden.b. Raak de extrudermond van de Dremel 3D40 niet aan tijdens gebruik of totdat de mond is afgekoeld tot een temperatuur van 60°C (140°F). Aanraking van de extrudermond tijdens gebruik of voordat de mond na gebruik is afgekoeld, kan leiden tot persoonlijk letsel.c. Installeer de Dremel 3D40 in een goed geventileerde ruimte. Zorg dat er zich minstens 20 cm vrije ruimte rondom de Dremel 3D40 bevindt. De Dremel 3D40 smelt plastic tijdens het bouwen. Smeltend plastic veroorzaakt geuren die mogelijk irritatie aan de ogen en luchtwegen veroorzaken. Wanneer u de Dremel 3D40 dicht bij andere voorwerpen zet, wordt de ventilatie nadelig beïnvloed.d. Steek tijdens gebruik nooit uw hand in de Dremel 3D40. Wanneer u de bewegende delen van de Dremel 3D40 aanraakt tijdens gebruik, kan dit een object van inferieure kwaliteit tot gevolg hebben, en leiden tot schade aan het apparaat of persoonlijk letsel.e. Laat de Dremel 3D40 niet onbeheerd achter tijdens gebruik. Het gebruik van de Dremel 3D40 door personen die niet bekend zijn met deze waarschuwingen of instructies, kan tot schade aan het apparaat, materiële schade en persoonlijk letsel leiden.f. Gebruik uitsluitend DREMEL PLA-lament (printmateriaal). Het gebruik van lament dat niet is goedgekeurd door Dremel, kan tot schade aan het apparaat en materiële schade leiden.g. Zorg ervoor dat kleine objecten die op de Dremel 3D40 zijn gemaakt, buiten het bereik van jonge kinderen blijven. Kleine objecten kunnen verstikkingsgevaar opleveren bij jonge kinderen.h. Maak geen illegale of ongepaste objecten met de Dremel 3D40.i. Gebruik de Dremel 3D40 niet voor het maken van objecten die bedoeld zijn voor gebruik in combinatie met kaarsen, vloeibare brandstoffen en andere warmtebronnen. Plastic kan smelten wanneer het wordt blootgesteld aan vuur of andere warmtebronnen. Het gebruik van dergelijke objecten die met de Dremel 3D40 zijn gemaakt, kan brand, materiële schade en persoonlijk letsel tot gevolg hebben.j. Gebruik de Dremel 3D40 niet voor het maken

151GEBRUIKTE SYMBOLEN Symbool Naam Aanduiding/Uitleg

LET OP Waarschuwings-symboolWijst gebruikers op waarschuwings-meldingenSymbool 'Handleiding lezen'Wijst gebruikers op het feit dat ze de handleiding moeten lezen

EIGENDOMSRECHTEN De Dremel 3D40 is bedoeld voor het printen van 3D-objecten vanaf digitale bestanden die u zelf maakt of in uw bezit hebt, of waarvan u het recht hebt ze te gebruiken voor het printen met de Dremel 3D40. Bij het maken van objecten met de Dremel 3D40 is het uw verantwoordelijkheid ervoor te zorgen dat u geen intellectuele-eigendomsrechten van derden schendt, of andere toepasselijke wetten en voorschriften, zoals Amerikaanse of buitenlandse intellectuele- eigendomsrechten. De Dremel 3D40 mag niet worden gebruikt voor het maken van objecten die onderhevig zijn aan intellectuele-eigendomsrechten van derden, zonder toestemming van deze derden. Het gebruik van de Dremel 3D40 is mogelijk onderworpen aan de toestemming van derden in de volgende gevallen: het maken van een kopie of facsimile (in zijn geheel of gedeeltelijk) van een object dat niet door u is gecreëerd; het maken van een object vanaf een bestand dat niet van u is; of het maken van een object aan de hand van een gescand of fysiek object dat u niet hebt gecreëerd. Het is uw verantwoordelijkheid dergelijke toestemming te verkrijgen. In sommige gevallen is het niet mogelijk dergelijke toestemming te verkrijgen. In het geval u geen toestemming kunt verkrijgen, mag u geen 3D-print van een dergelijk object maken; indien u dit wel doet, is dit op eigen risico. U mag de Dremel 3D40, bijbehorende software en rmware, niet wijzigen, nabouwen, ontleden of demonteren, tenzij dit is toegestaan volgens de toepasselijke wetgeving. Als u de Dremel 3D40 gebruikt op een manier die afwijkt van de aanbevolen manier zoals beschreven in deze gebruiks- en veiligheidsinstructies, doet u dit op eigen risico. Het gebruik van de Dremel 3D40 voor het maken van objecten die inbreuk maken op de intellectuele-eigendomsrechten van derden leidt mogelijk tot civiele of strafrechtelijke vervolging en boetes. Daarnaast loopt u het risico op betaling van geldelijke schadevergoeding, boetes of een vrijheidsstraf. van objecten die bedoeld zijn voor het verwerken van voedsel of drank, waaronder ook voorbereiding, decoratie, opslag en consumptie vallen. Het gebruik van dergelijke objecten die met de Dremel 3D40 zijn gemaakt, kan ziekte en persoonlijk letsel tot gevolg hebben.k. Gebruik de Dremel 3D40 niet voor het maken van objecten die bedoeld zijn voor gebruik in combinatie met elektrische componenten of behuizingen van elektrische componenten. PLA-plastic is niet geschikt voor elektrische toepassingen. Het gebruik van dergelijke objecten die met de Dremel 3D40 zijn gemaakt, kan materiële schade en persoonlijk letsel tot gevolg hebben.l. Stop plastic voorwerpen niet in of in de buurt van uw mond. PLA-plastic is niet geschikt voor het bereiden van voedsel of dranken, noch als keukengerei. Het gebruik van dergelijke objecten die met de Dremel 3D40 zijn gemaakt, kan ziekte en persoonlijk letsel tot gevolg hebben.m. Gebruik de Dremel 3D40 niet voor het maken van objecten die bedoeld zijn voor de opslag van chemische stoffen. PLA-plastic is niet geschikt voor de opslag van chemische stoffen. Het gebruik van dergelijke objecten die met de Dremel 3D40 zijn gemaakt, kan materiële schade en persoonlijk letsel tot gevolg hebben.n. Breng geen aanpassingen aan de Dremel 3D40 aan en wijzig de fabrieksinstellingen niet. Aanpassingen leiden mogelijk tot schade aan het apparaat, materiële schade en persoonlijk letsel.o. Stel de Dremel 3D40 niet bloot aan temperaturen boven 70°C (158°F). In dat geval kan de Dremel 3D40 schade oplopen. De Dremel 3D40 is bedoeld voor gebruik in omgevingen met temperaturen tussen 16-29°C (60-85°F). p. Tijdens gebruik dient u de Dremel 3D40 en de extruder niet te verplaatsen of aan te stoten. Dit kan een onjuiste bouwbewerking tot gevolg hebben.q. De kleur van het lament en de spoel niet vervangen tijdens een bouwbewerking. Wanneer u dat doet wordt de bouwbewerking geannuleerd en raakt de extruder mogelijk beschadigd.r. Verwijder het lament niet totdat de melding op het touchscreen verschijnt dat u dit veilig kunt doen. Wanneer u dat wel doet raakt de extruder mogelijk beschadigd.s. Let erop dat de extrudermond niet beschadigd raakt tijdens het verwijderen van materiaalafval. De Dremel 3D40 functioneert niet goed wanneer de extrudermond is beschadigd; deze zal dan moeten worden vervangen.t. Controleer vóór iedere bouw of het printbed is afgedekt met de door Dremel gespeciceerde printbedtape. Het gebruik van verkeerde printbedtape leidt mogelijk tot schade aan het apparaat of een object van inferieure kwaliteit.u. Let op de positie van uw lichaam wanneer u handgereedschap gebruikt om objecten van het printbed te verwijderen. Een verkeerde positie van uw lichaam kan tot persoonlijk letsel leiden wanneer het gereedschap uitschiet bij het verwijderen van een object van het printbed.v. Voorkom dat het printbed wordt bekrast als objecten worden verwijderd. Krassen in het printbed leiden tot inferieure kwaliteit van de objecten.w. Laat het printbed niet vallen. De geharde glasplaat kan breken en persoonlijk letsel tot gevolg hebben.x. Verwijder de geharde glasplaat niet van de plastic houder. Contact met de rand van de geharde glasplaat kan persoonlijk letsel tot gevolg hebben. y. Draai of buig het printbed niet als u objecten verwijdert. De geharde glasplaat kan loskomen van de plastic houder en persoonlijk letsel tot gevolg hebben.z. Dremel is niet verantwoordelijk voor de structurele integriteit of het gebruik van objecten die met de Dremel 3D40 zijn gemaakt. Het gebruik van modellen die door onervaren ontwerpers zijn gemaakt, kan materiële schade en persoonlijk letsel tot gevolg hebben. ONDERHOUD a. Ontkoppel de Dremel 3D40 altijd van de netvoeding voordat u onderhoud op het apparaat uitvoert. Indien u dit niet doet, kan persoonlijk letsel of schade aan het apparaat ontstaan.b. Laat het onderhoud van uw Dremel 3D40 alleen uitvoeren door een door Dremel erkend servicecentrum, en uitsluitend met vervangende onderdelen van Dremel. Dit garandeert de juiste en veilige werking van de Dremel 3D40.c. Gebruik uitsluitend door Dremel goedgekeurde materialen en componenten. De garantie vervalt mogelijk wanneer u objectmaterialen en 3D-objecten gebruikt die niet door Dremel zijn goedgekeurd; hetzelfde geldt wanneer u niet-Dremel -componenten gebruikt. INHOUDSOPGAVE Algemene veiligheidswaarschuwingen p. 151
Inhoudsopgave p. 152
Gebruikte symbolen p. 153
Informatie m.b.t. intellectuele- eigendomsrechten p. 153
Functionele beschrijving en specicaties p. 153
3D40-hulpbronnen p. 154
Woordenlijst p. 155
Aan de slag met uw 3D40 p. 157
Introductie p. 159
Inhoud van de verpakking* p. 159
Touchscreen p. 161
Pictogrammen touchscreen p. 166
Eerste instellingen p. 167
Voorbereidingen p. 168
Bouwen p. 172
Object verwijderen p. 174
Gebruikerstips p. 175
Onderhoud p. 176
Onderhoud en service p. 178
Open Source Software Beperkte Dremel p. 179

-garantie voor consumenten ............................................180 152GEBRUIKTE SYMBOLEN Symbool Naam Aanduiding/Uitleg

LET OP Waarschuwings-symboolWijst gebruikers op waarschuwings-meldingenSymbool 'Handleiding lezen'Wijst gebruikers op het feit dat ze de handleiding moeten lezen

EIGENDOMSRECHTEN De Dremel 3D40 is bedoeld voor het printen van 3D-objecten vanaf digitale bestanden die u zelf maakt of in uw bezit hebt, of waarvan u het recht hebt ze te gebruiken voor het printen met de Dremel 3D40. Bij het maken van objecten met de Dremel 3D40 is het uw verantwoordelijkheid ervoor te zorgen dat u geen intellectuele-eigendomsrechten van derden schendt, of andere toepasselijke wetten en voorschriften, zoals Amerikaanse of buitenlandse intellectuele-eigendomsrechten. De Dremel 3D40 mag niet worden gebruikt voor het maken van objecten die onderhevig zijn aan intellectuele-eigendomsrechten van derden, zonder toestemming van deze derden. Het gebruik van de Dremel 3D40 is mogelijk onderworpen aan de toestemming van derden in de volgende gevallen: het maken van een kopie of facsimile (in zijn geheel of gedeeltelijk) van een object dat niet door u is gecreëerd; het maken van een object vanaf een bestand dat niet van u is; of het maken van een object aan de hand van een gescand of fysiek object dat u niet hebt gecreëerd. Het is uw verantwoordelijkheid dergelijke toestemming te verkrijgen. In sommige gevallen is het niet mogelijk dergelijke toestemming te verkrijgen. In het geval u geen toestemming kunt verkrijgen, mag u geen 3D-print van een dergelijk object maken; indien u dit wel doet, is dit op eigen risico. U mag de Dremel 3D40, bijbehorende software en rmware, niet wijzigen, nabouwen, ontleden of demonteren, tenzij dit is toegestaan volgens de toepasselijke wetgeving. Als u de Dremel 3D40 gebruikt op een manier die afwijkt van de aanbevolen manier zoals beschreven in deze gebruiks- en veiligheidsinstructies, doet u dit op eigen risico. Het gebruik van de Dremel 3D40 voor het maken van objecten die inbreuk maken op de intellectuele-eigendomsrechten van derden leidt mogelijk tot civiele of strafrechtelijke vervolging en boetes. Daarnaast loopt u het risico op betaling van geldelijke schadevergoeding, boetes of een vrijheidsstraf. FUNCTIONELE BESCHRIJVING EN SPECIFICATIES BOUWEN Extruder: enkele extruderExtrudertemperatuur: Tot 230°C (397°F)Bedieningsinterface: 3,5" IPS-kleurentouchscreenMaximaal bouwvolume: 255mm x 155mm x 170mm (10" x 6" x 6,7")Laagdikte: 4 mil | 0,004 inch 100 micron | 0,10 mmFilamentkleuren: zie dremel3d.com voor ons kleurenassortimentInterne opslag: 4GBExterne opslag: USB-stick

GEWICHT EN AFMETINGEN

Gewicht (zonder spoel): 16 kg (35 lbs)Afmetingen: 515mm x 406mm x 394mm (20,25" x 16" x 15,9") FILAMENT Werkt UITSLUITEND met Dremel-lament van 1,75 mm OPSLAG FILAMENT Alle polymeren worden uiteindelijk afgebroken. Pak het lament pas uit wanneer u het nodig hebt. Het lament moet op kamertemperatuur worden bewaard: 16-29° C (60-85° F) en in een droge omgeving. SOFTWARE De Dremel 3D40 wordt geleverd met gratis Dremel Digilab 3D Slicing software voor Windows en Mac OSX. Deze applicatie zet uw digitale 3D-bestanden om in modelbestanden. ONDERSTEUNDE BESTURINGSSYSTEMEN

CPU: 64-bits processor (32-bits niet ondersteund)• Geheugen: 3 GB RAM (4 GB of meer aanbevolen)• Schijfruimte: ~2 GB vrije schijfruimte voor installatie• Videokaart: 1024 MB GDDR RAM of meer. Grasche kaart geschikt voor Microsoft Direct3D

11 of hoger• Aanwijsapparaat: Drieknopsmuisplastic houder. Contact met de rand van de geharde glasplaat kan persoonlijk letsel tot gevolg hebben. y. Draai of buig het printbed niet als u objecten verwijdert. De geharde glasplaat kan loskomen van de plastic houder en persoonlijk letsel tot gevolg hebben.z. Dremel is niet verantwoordelijk voor de structurele integriteit of het gebruik van objecten die met de Dremel 3D40 zijn gemaakt. Het gebruik van modellen die door onervaren ontwerpers zijn gemaakt, kan materiële schade en persoonlijk letsel tot gevolg hebben. ONDERHOUD a. Ontkoppel de Dremel 3D40 altijd van de netvoeding voordat u onderhoud op het apparaat uitvoert. Indien u dit niet doet, kan persoonlijk letsel of schade aan het apparaat ontstaan.b. Laat het onderhoud van uw Dremel 3D40 alleen uitvoeren door een door Dremel erkend servicecentrum, en uitsluitend met vervangende onderdelen van Dremel. Dit garandeert de juiste en veilige werking van de Dremel 3D40.c. Gebruik uitsluitend door Dremel goedgekeurde materialen en componenten. De garantie vervalt mogelijk wanneer u objectmaterialen en 3D-objecten gebruikt die niet door Dremel zijn goedgekeurd; hetzelfde geldt wanneer u niet-Dremel -componenten gebruikt. INHOUDSOPGAVE Algemene veiligheidswaarschuwingen p. 151
Inhoudsopgave p. 152
Gebruikte symbolen p. 153
Informatie m.b.t. intellectuele- eigendomsrechten p. 153
Functionele beschrijving en specicaties p. 153
3D40-hulpbronnen p. 154
Woordenlijst p. 155
Aan de slag met uw 3D40 p. 157
Introductie p. 159
Inhoud van de verpakking* p. 159
Touchscreen p. 161
Pictogrammen touchscreen p. 166
Eerste instellingen p. 167
Voorbereidingen p. 168
Bouwen p. 172
Object verwijderen p. 174
Gebruikerstips p. 175
Onderhoud p. 176
Onderhoud en service p. 178
Open Source Software Beperkte Dremel p. 179

-garantie voor consumenten ............................................180 153WOORDENLIJST Term Denitie Printbed Het vlakke oppervlak waarop u objecten bouwt met de Dremel 3D40. Beugel printbed De beugel aan de voorkant van het printbed waarmee het printbed wordt vastgeklikt. Printbedtape Plakband dat de consistentie van uw objecten bevordert en ervoor zorgt dat ze stevig op de bouwplaat blijven staan. Bouwvolume De driedimensionale (3D) ruimte die een object inneemt na voltooiing. Uw Dremel 3D40 heeft een maximaal bouwvolume, wat inhoudt dat objecten met een groter bouwvolume niet kunnen worden gebouwd tenzij de grootte hiervan wordt gewijzigd of deze worden opgesplitst in subobjecten. Deur Het voorpaneel van de Dremel 3D40 is voorzien van een deur. Deze geeft eenvoudig toegang tot het printbed, de extruder, het lament en uw objecten. Deze deur is gemaakt van doorzichtig materiaal zodat u de voortgang van de bouwbewerking kunt volgen zonder dat u de bouwomgeving verstoort. Ethernet-poort Een bekabelde LAN-technologie waarmee elektronische apparaten kunnen communiceren. Extruder Het mechanisme dat met behulp van tandwielen het lament door de extruderopening trekt, het lament tot bouwtemperatuur verwarmt, en vervolgens het verwarmde lament uit de extrudermond duwt. Extruder- ventilator Een ventilator die wordt gebruikt om het buitenste mechanisme van de extruder en de tandwielmotor te koelen. Luchtklep extruder- ventilator Een plastic onderdeel waarmee lucht vanaf de extruderventilator naar het printbed wordt geleid voor koeling van de actieve bouw. Extruder- opening Een opening aan de bovenkant van de extruder waar het lament in wordt gevoerd voor het bouwen van objecten. Extruderhendel Een hendel aan de zijkant van de extruder waarmee de grijpkracht van de extrudertandwielmotor kan worden verlaagd. Extrudermond Een mondstuk aan de onderkant van de extruder waardoor het verwarmde lament wordt geduwd voor het bouwen van objecten. Filament Een draadachtige streng plastic materiaal. Filament- doorvoerbuis Een plastic onderdeel dat het lament vanaf de lamentspoel geleidt via een opening in de buitenbehuizing van uw Dremel 3D40. ELEKTRISCHE VEREISTEN Ingangsspanning 3D40: 100-240V, 47-60Hz, 0,8A-1,8A GEBRUIKSOMGEVING Kamertemperatuur: 16-29°C (60-85°F) Vlak werkblad Droge gebruiksomgeving 16” (406mm)20.25” (515mm) 15.5” (394mm)8” (203mm)8” (203mm)8” (203mm)14” (356mm) MUUR 3D40-HULPBRONNEN Bron Beschrijving Locatie Verkorte gebruikers- handleiding Via geïllustreerde stappen ziet u hoe u de 3D40 uitpakt en kunt beginnen met bouwen. In de kartonnen, rechthoekige onderdelendoos vindt u een gedrukte versie van de verkorte gebruikershand- leiding. Deze vindt u ook op www.dremel3d.com Website Dremel 3D Biedt de nieuwste 3D40-software, productinformatie, klantenonder- steuning, en downloads van 3D-modellen/ projecten. www.dremel3d.com Klantenon- dersteuning Dremel 3D Neem contact op met Dremel voor productonder- steuning, onder- houd en service. www.dremel3d.com Bestands- bewerkings- software Voor het uploaden, bewerken en maken van 3D-bestanden. Geïnstalleerd vanaf www.dremel3d.com of vanaf de USB- stick die met de Dremel 3D40 is mee geleverd. 154WOORDENLIJST Term Denitie Printbed Het vlakke oppervlak waarop u objecten bouwt met de Dremel 3D40. Beugel printbed De beugel aan de voorkant van het printbed waarmee het printbed wordt vastgeklikt. Printbedtape Plakband dat de consistentie van uw objecten bevordert en ervoor zorgt dat ze stevig op de bouwplaat blijven staan. Bouwvolume De driedimensionale (3D) ruimte die een object inneemt na voltooiing. Uw Dremel 3D40 heeft een maximaal bouwvolume, wat inhoudt dat objecten met een groter bouwvolume niet kunnen worden gebouwd tenzij de grootte hiervan wordt gewijzigd of deze worden opgesplitst in subobjecten. Deur Het voorpaneel van de Dremel 3D40 is voorzien van een deur. Deze geeft eenvoudig toegang tot het printbed, de extruder, het lament en uw objecten. Deze deur is gemaakt van doorzichtig materiaal zodat u de voortgang van de bouwbewerking kunt volgen zonder dat u de bouwomgeving verstoort. Ethernet-poort Een bekabelde LAN-technologie waarmee elektronische apparaten kunnen communiceren. Extruder Het mechanisme dat met behulp van tandwielen het lament door de extruderopening trekt, het lament tot bouwtemperatuur verwarmt, en vervolgens het verwarmde lament uit de extrudermond duwt. Extruder- ventilator Een ventilator die wordt gebruikt om het buitenste mechanisme van de extruder en de tandwielmotor te koelen. Luchtklep extruder- ventilator Een plastic onderdeel waarmee lucht vanaf de extruderventilator naar het printbed wordt geleid voor koeling van de actieve bouw. Extruder- opening Een opening aan de bovenkant van de extruder waar het lament in wordt gevoerd voor het bouwen van objecten. Extruderhendel Een hendel aan de zijkant van de extruder waarmee de grijpkracht van de extrudertandwielmotor kan worden verlaagd. Extrudermond Een mondstuk aan de onderkant van de extruder waardoor het verwarmde lament wordt geduwd voor het bouwen van objecten. Filament Een draadachtige streng plastic materiaal. Filament- doorvoerbuis Een plastic onderdeel dat het lament vanaf de lamentspoel geleidt via een opening in de buitenbehuizing van uw Dremel 3D40. Sensor lament- blokkering Een sensor in de extruder die de printer doet pauzeren als lament niet langer op de juiste wijze wordt geëxtrudeerd. Sensor “geen lament” Een sensor in de extruderopening die uw printer doet pauzeren als tijdens een bouw lament opraakt. Filamentspoel Een cilindervormig onderdeel waar een lange streng lament omheen is gewikkeld voor opslag en gebruik. .G3Drem/ .G4Drem Een modelbestandsformaat dat compatibel is met uw Dremel 3D40. Nivellerings- knoppen De knoppen onder het printbed waarmee de juiste afstand tussen de extrudermond en het printbed wordt ingesteld. Nivellerings- sensor Een sensor die de hoogte van het printbed detecteert en helpt bij het nivelleren (op het juiste niveau brengen) van het printbed. Deksel De bovenkant van uw Dremel 3D40 is voorzien van een draaibaar deksel. Dit deksel vergroot de toegankelijkheid van het printbed, de extruder, het lament en de objecten. Punttang Veelgebruikt gereedschap voor het vastpakken van kleine objecten en materiaalafval dat te heet is om met de hand aan te raken. OBJ-bestand Een veelgebruikte bestandsindeling voor een groot scala aan 3D-modellen. Dit bestand wordt gemaakt in 3D-software van externe leveranciers, of kan worden gedownload via dremel3d.com. Objectgrijper Een tool waarmee u uw objecten van het printbed kunt verwijderen. PLA. Biologisch afbreekbaar plastic gemaakt van duurzame bronnen zoals maismeel Spoelhouder Een plastic onderdeel links van het printbed aan de binnenkant van het bouwoppervlak van uw Dremel 3D40. De lamentspoel is hierop bevestigd. Spoeldeur Een afneembare deur die de lamentspoel vastzet op de spoelhouder. Stappenmotor Een borstelloze DC-motor voor aandrijving van de geleiderollen en extrudertandwielen. .STL-bestand Een veelgebruikte bestandsindeling voor een groot scala aan 3D-modellen. Dit bestand wordt gemaakt in 3D-software van externe leveranciers, of kan worden gedownload via dremel3d.com. Touchscreen Kleurentouchscreen dat reageert op aanrakingen. Met dit scherm kunt u de werking van uw Dremel 3D40 en de bouwbewerkingen volgen, en rechtstreeks opdrachten naar de Dremel 3D40 sturen zonder gebruik van een computer. USB-stick Een draagbare geheugenkaart die te gebruiken is op een groot aantal apparaten. 3D40-HULPBRONNEN Bron Beschrijving Locatie Verkorte gebruikers- handleiding Via geïllustreerde stappen ziet u hoe u de 3D40 uitpakt en kunt beginnen met bouwen. In de kartonnen, rechthoekige onderdelendoos vindt u een gedrukte versie van de verkorte gebruikershand- leiding. Deze vindt u ook op www.dremel3d.com Website Dremel 3D Biedt de nieuwste 3D40-software, productinformatie, klantenonder- steuning, en downloads van 3D-modellen/ projecten. www.dremel3d.com Klantenon- dersteuning Dremel 3D Neem contact op met Dremel voor productonder- steuning, onder- houd en service. www.dremel3d.com Bestands- bewerkings- software Voor het uploaden, bewerken en maken van 3D-bestanden. Geïnstalleerd vanaf www.dremel3d.com of vanaf de USB- stick die met de Dremel 3D40 is mee geleverd.

11. Spoelhouder lament

15. Filamentdoorvoerbuis

24. Aan/uit-schakelaar

11. Spoelhouder lament

15. Filamentdoorvoerbuis

24. Aan/uit-schakelaar

WIFI Een draadloze LAN-technologie waarmee elektronische apparaten kunnen communiceren. X-asgeleiderol Een set rollen aan beide kanten van de extruder waarmee de stappenmotor de extruder naar de linker- of rechterkant van het bouwoppervlak kan bewegen. Y-asgeleiderol Een set rollen aan beide kanten van het bouwoppervlak waarmee de stappenmotor de extruder naar de voor- of achterkant van het bouwoppervlak kan bewegen. Z-asgeleide- rollen Een set rollen aan de achterkant van het bouwoppervlak waarmee de stappenmotor het printbed omlaag of omhoog kan bewegen. 157INTRODUCTIE Welkom in de wereld van Dremel 3D. Het is ons streven u door het 3D-bouwproces te begeleiden en optimale werkmethoden met u te delen zodat u uw ideeën tot leven kunt brengen. In het 3D-bouwproces gaat het om experimenteren en volharding. Gelukkig staan de experts van Dremel altijd voor u klaar met online tips en ondersteuning. Met Dremel kunt u uw eigen ideeën ten uitvoer brengen, ze in de perfecte bouwvorm gieten, en zo geheel eigen creaties maken.

Aantallen kunnen per verpakking verschillen. **Niet bewaren in een vochtige of hete omgeving. Handleiding Voedingskabel Objectgrijper Verkorte gebruikershandleiding USB-kabel USB-stick Extruderontstopper

158INTRODUCTIE Welkom in de wereld van Dremel 3D. Het is ons streven u door het 3D-bouwproces te begeleiden en optimale werkmethoden met u te delen zodat u uw ideeën tot leven kunt brengen. In het 3D-bouwproces gaat het om experimenteren en volharding. Gelukkig staan de experts van Dremel altijd voor u klaar met online tips en ondersteuning. Met Dremel kunt u uw eigen ideeën ten uitvoer brengen, ze in de perfecte bouwvorm gieten, en zo geheel eigen creaties maken.

Aantallen kunnen per verpakking verschillen. **Niet bewaren in een vochtige of hete omgeving. Handleiding Voedingskabel Objectgrijper Verkorte gebruikershandleiding USB-kabel USB-stick Extruderontstopper

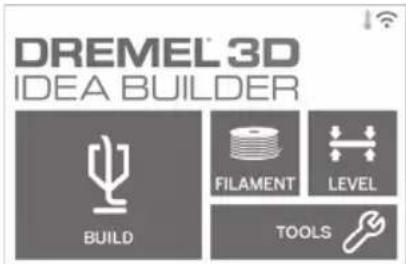

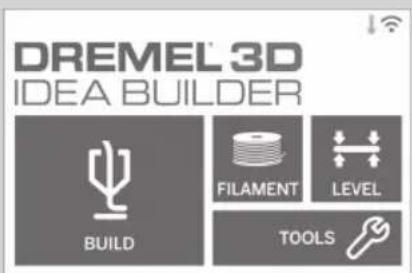

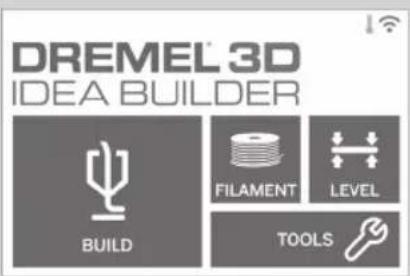

159TOUCHSCREEN Gebruik van uw Dremel 3D40 zonder een computer is gemakkelijk met de geïntegreerde software en het full colour touchscreen. Voordat u met de bouwbewerkingen aan de slag gaat, laten we u eerst kennismaken met de indeling en opties van het touchscreenmenu.

LET OP NEEM BIJ GEBRUIK VAN DE DREMEL 3D40 ALLE WAARSCHUWINGEN EN VEILIGHEIDS- INSTRUCTIES IN ACHT. INDIEN U DIT NIET DOET, KAN BRAND, SCHADE AAN HET APPARAAT, MATERIËLE SCHADE OF PERSOONLIJK LETSEL ONTSTAAN. BOUWEN (BUILD) Tik hierop om een 3D-model te selecteren en het bouwproces te starten. (Zie pagina 172 voor gedetailleerde bouwinstructies)MENU BOUWEN (BUILD) Tik op printer, USB-stick, of printrij (Print Queue) om de bestemming van uw bestand te kiezen. MODELMENU Tik op het gewenste model om dit te selecteren of gebruik pijlen om door de pagina's te bladeren om uw model te zoeken. BESTANDSDETAILS BOUWEN (BUILD) – Tik hierop om het bouwproces te beginnen. WISSEN (DELETE) – Tik hierop om het modelbestand uit de opslaglocatie in de printer of de USB-stick te verwijderen. KOPIE NR PRINTER (COPY TO PRINTER) – Tik hierop vanuit de USB-stick om het modelbestand te kopiëren naar de opslaglocatie in de printer.BOUWSTATUS STOPPEN – Tik hierop om het huidige bouwproces te annuleren. PAUZEREN/AFSPELEN – Tik hierop om te pauzeren of het huidige bouwproces te hervatten. Tijdens een pauze kunt u de lamentknop gebruiken. NIEUW FILAMENT (CHANGE FILAMENT) – Tik hierop om tijdens het huidige bouwproces meer lament toe te voegen of kleuren te wijzigen. UITPAKKEN 1. Plaats de doos op een tafel, snijd de tape door, en open de doos.2. Verwijder het inlegstuk dat op de printer ligt.3. Haal de 3D40 uit de doos en zet de printer op de tafel.4. Open het deksel en verwijder het inlegstuk dat bovenop ligt.5. Trek de bouwplaat aan beide zijden omhoog.6. Open de deur en verwijder het middelste inlegstuk.7. Verwijder het onderste inlegstuk.Tip: Bewaar de verpakking om het apparaat eventueelen opslag van de machine in de toekomst. 160TOUCHSCREEN Gebruik van uw Dremel 3D40 zonder een computer is gemakkelijk met de geïntegreerde software en het full colour touchscreen. Voordat u met de bouwbewerkingen aan de slag gaat, laten we u eerst kennismaken met de indeling en opties van het touchscreenmenu.

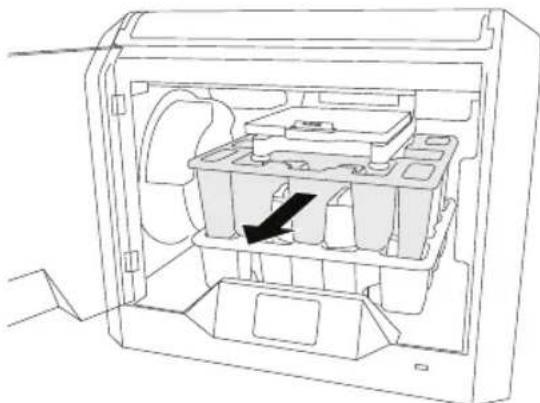

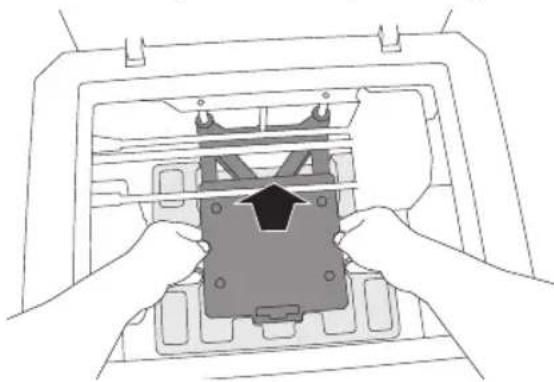

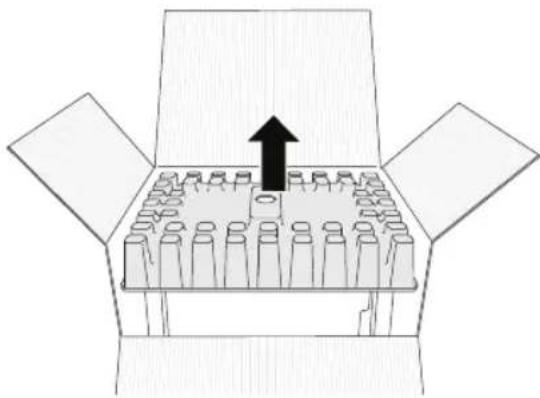

6. Open de deur en verwijder het middelste inlegstuk.

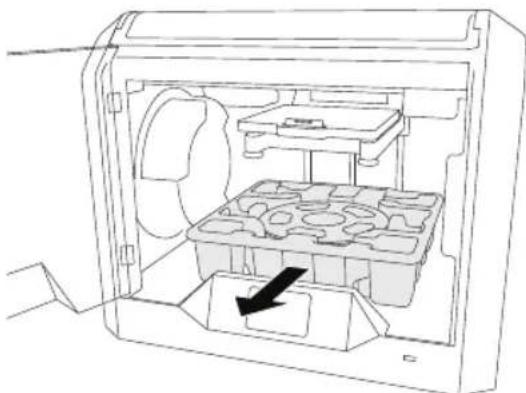

7. Verwijder het onderste inlegstuk.

Tip: Bewaar de verpakking om het apparaat eventueel en opslag van de machine in de toekomst. 161EXTRA (TOOLS) Tik hierop om de volgende afzonderlijke functies en instellingen van de printer te gebruiken. SERVICE Tik hierop om contactgegevens van de klantenservice te bekijken. NETWERK (NETWORK) Tik hierop om het netwerkmenu te openen om verbinding met wi te maken of te verbreken en Proxy in te stellen. VERBINDEN MET WIFI (CONNECT WIFI) – Tik hierop om verbinding te maken met wi. WIFI AFSLUITEN (DISCONNECT WIFI) – Tik hierop om wi uit te schakelen. PROXY INSTELLEN (SET PROXY) – Tik hierop om handmatige proxy in te stellen. PRINTRIJMENU (PRINT QUEUE) BOUWEN (BUILD) – Tik hierop om details van de eerstvolgende bouw te bekijken. WISSEN (DELETE) – Tik hierop om de eerstvolgende bouw uit de rij te verwijderen.

DETAILS MODEL PRINTRIJ

BOUWEN (BUILD) – Tik hierop om het bouwproces te beginnen. WISSEN (DELETE) – Tik hierop om het model uit de rij te verwijderen. FILAMENT Tik hierop om de verwarming in te schakelen en het proces voor het toevoegen van lament te starten. (Zie pagina 168 voor instructies over hoe u lament toevoegt) NIVELL. (LEVEL) Tik hierop om printbed te nivelleren. (Zie pagina 171 voor instructies over hoe het printbed wordt genivelleerd) 162EXTRA (TOOLS) Tik hierop om de volgende afzonderlijke functies en instellingen van de printer te gebruiken. SERVICE Tik hierop om contactgegevens van de klantenservice te bekijken. NETWERK (NETWORK) Tik hierop om het netwerkmenu te openen om verbinding met wi te maken of te verbreken en Proxy in te stellen. VERBINDEN MET WIFI (CONNECT WIFI) – Tik hierop om verbinding te maken met wi. WIFI AFSLUITEN (DISCONNECT WIFI) – Tik hierop om wi uit te schakelen. PROXY INSTELLEN (SET PROXY) – Tik hierop om handmatige proxy in te stellen. PRINTRIJMENU (PRINT QUEUE) BOUWEN (BUILD) – Tik hierop om details van de eerstvolgende bouw te bekijken. WISSEN (DELETE) – Tik hierop om de eerstvolgende bouw uit de rij te verwijderen.

DETAILS MODEL PRINTRIJ

BOUWEN (BUILD) – Tik hierop om het bouwproces te beginnen. WISSEN (DELETE) – Tik hierop om het model uit de rij te verwijderen. FILAMENT Tik hierop om de verwarming in te schakelen en het proces voor het toevoegen van lament te starten. (Zie pagina 168 voor instructies over hoe u lament toevoegt) NIVELL. (LEVEL) Tik hierop om printbed te nivelleren. (Zie pagina 171 voor instructies over hoe het printbed wordt genivelleerd) 163DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME INSTELL. (SETTINGS) TAAL (LANGUAGE) – Tik hierop om een andere menutaal te kiezen. DISPLAY – Tik hierop om de LED’s van de kast of de sneltoetsen van het hoofdmenu aan te passen. OFFSET Z-AS (Z-AXIS OFFSET) – Wordt gebruikt om tijdens assemblage de hoogte van de bouwplaat te kalibreren. GELUIDEN (SOUNDS) – Tik hierop om de geluiden van de 3D40 in/uit te schakelen. DEMO-MODUS (DEMO MODE) – Tik hierop om de demo-modus voor presentatiedoeleinden in/uit te schakelen. FABRIEKSINSTELLING (FACTORY RESET) – Tik hierop om alle informatie die is opgeslagen in de 3D40 te verwijderen en de fabrieksinstellingen te herstellen.

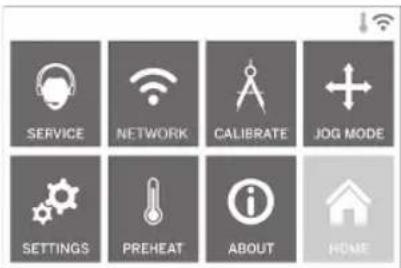

CONTROLEREN OP UPDATES (CHECK FOR

UPDATES) – Tik hierop om te controleren of er een nieuwe rmwareversie is wanneer er verbinding is met wi of Ethernet. VERWARM. (PREHEAT) Tik hierop om automatisch te beginnen met voorverwarming van de extruder om te bouwen of overtollig materiaalafval te verwijderen. AFVOEREN (PURGE) – Tik hierop zodra de extruder heet is om lament handmatig te extruderen. STOPPEN/STARTEN – Tik hierop om te starten of stoppen met voorverwarmen. KALIBRER. (CALIBRATE) Tik hierop om de extruder en het printbed in de nulpositie te zetten. POSITIE (JOG MODE) Tik hierop voor weergave van opties om de extruder en het printbed te verplaatsen langs de X-, Y- en Z-as. 164DISPLAYLANGUAGE Z-AXIS OFFSET SOUNDS DEMO MODE FACTORY RESET CHECK FOR UPDATES BACK HOME INSTELL. (SETTINGS) TAAL (LANGUAGE) – Tik hierop om een andere menutaal te kiezen. DISPLAY – Tik hierop om de LED’s van de kast of de sneltoetsen van het hoofdmenu aan te passen. OFFSET Z-AS (Z-AXIS OFFSET) – Wordt gebruikt om tijdens assemblage de hoogte van de bouwplaat te kalibreren. GELUIDEN (SOUNDS) – Tik hierop om de geluiden van de 3D40 in/uit te schakelen. DEMO-MODUS (DEMO MODE) – Tik hierop om de demo-modus voor presentatiedoeleinden in/uit te schakelen. FABRIEKSINSTELLING (FACTORY RESET) – Tik hierop om alle informatie die is opgeslagen in de 3D40 te verwijderen en de fabrieksinstellingen te herstellen.

CONTROLEREN OP UPDATES (CHECK FOR

1. Tik op Ja (Yes) om de eerste instellingen te

voltooien wanneer het scherm u daarom vraagt. Als u deze instellingen wilt overslaan, kunt u altijd op een later moment het netwerk instellen.

2. Nadat u Ja (Yes) hebt gekozen zal de 3D40 u

automatisch verbinden met uw Ethernet of zoeken naar beschikbare draadloze netwerken.

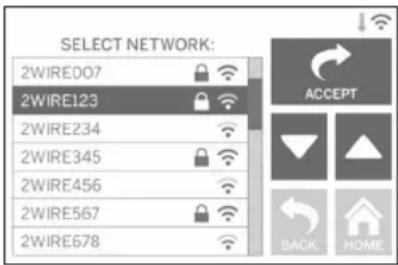

3. Kies uw draadloze netwerk met het touchscreen.

Gebruik de pijlen om de lijst met beschikbare draadloze netwerken te doorlopen. Tik op Accepteren (Accept) wanneer de naam van uw draadloze netwerk wordt geaccentueerd.

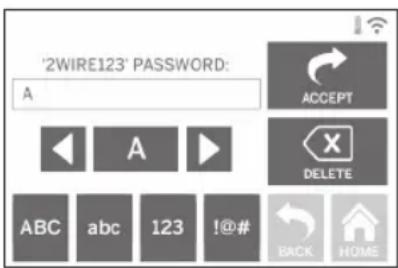

4. Voer het wachtwoord van uw draadloze netwerk

in en tik op Accepteren (Accept).

Geeft aan dat er een fout is zoals lament leeg of deur open.

Geeft aan dat er een Ethernet-verbinding is.

Geeft de sterkte van het wi-signaal aan en het symbool is blauw als er verbinding is met wi.

Geeft aan dat de extruder koel is.

Geeft aan dat de extruder warm is.

Geeft aan dat de extruder heet is. 166EERSTE INSTELLINGEN De eerste keer dat u uw Dremel 3D40 inschakelt, wordt u gevraagd om eerst het netwerk in te stellen. Na voltooiing van dit proces hebt u toegang tot berichtgeving over rmware-updates.

1. Tik op Ja (Yes) om de eerste instellingen te

voltooien wanneer het scherm u daarom vraagt. Als u deze instellingen wilt overslaan, kunt u altijd op een later moment het netwerk instellen.

2. Nadat u Ja (Yes) hebt gekozen zal de 3D40 u

automatisch verbinden met uw Ethernet of zoeken naar beschikbare draadloze netwerken.

3. Kies uw draadloze netwerk met het touchscreen.

Gebruik de pijlen om de lijst met beschikbare draadloze netwerken te doorlopen. Tik op Accepteren (Accept) wanneer de naam van uw draadloze netwerk wordt geaccentueerd.

4. Voer het wachtwoord van uw draadloze netwerk

in en tik op Accepteren (Accept).

Geeft aan dat er een fout is zoals lament leeg of deur open.

Geeft aan dat er een Ethernet-verbinding is.

Geeft de sterkte van het wi-signaal aan en het symbool is blauw als er verbinding is met wi.

Geeft aan dat de extruder koel is.

Geeft aan dat de extruder warm is.

Geeft aan dat de extruder heet is. 167AFB. 2 Doorvoerbuis Filament Filamentdoorvoer Extruderopening

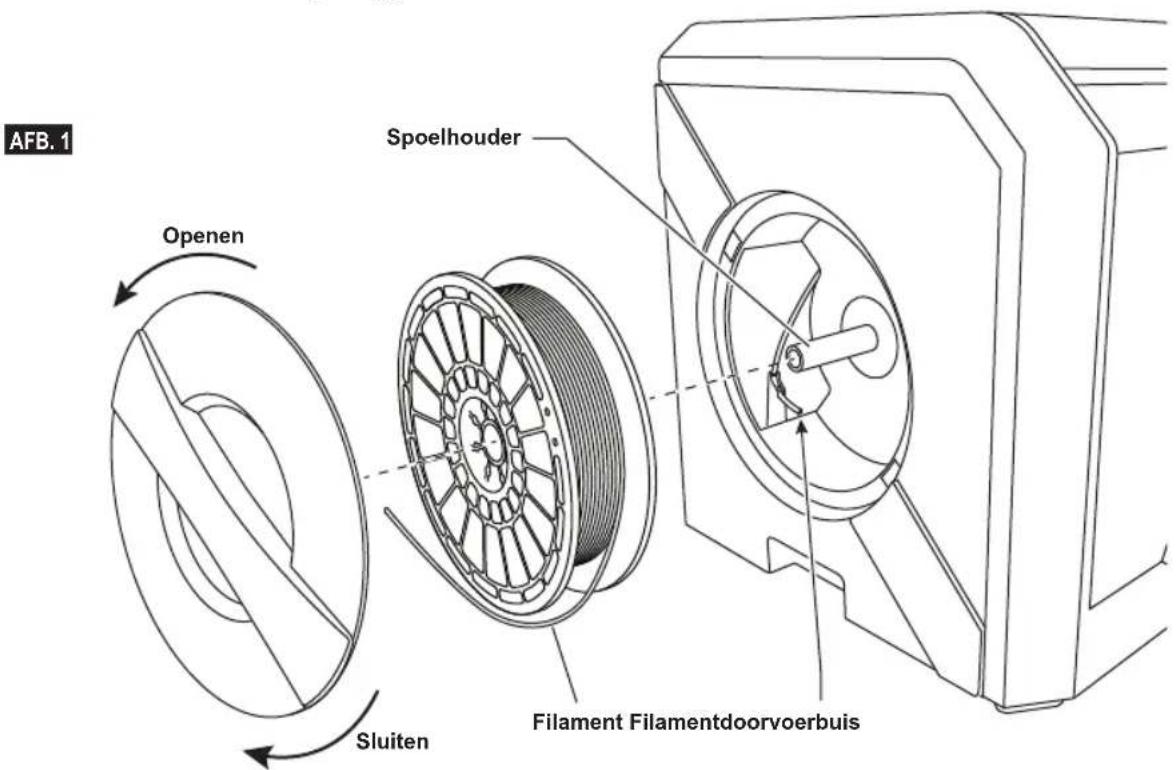

5. Voer het uiteinde van nieuw lament door

de doorvoerbuis, plaats de spoel op de spoelhouder, plaats de spoeldeur terug door de vergrendelingstabs uit te lijnen en draai de deur rechtsom. Zie afbeelding 1. Tik op “Volg.” op het touchscreen.

6. Als u bestaand lament vervangt, zal de 3D40

bestaand lament automatisch afvoeren.

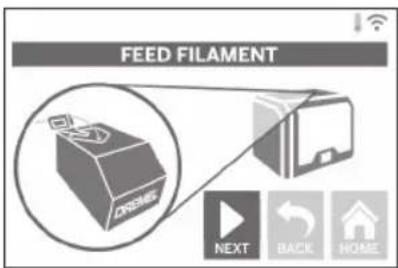

7. Wanneer het scherm Filament invoeren (Feed

Filament) verschijnt, tik dan op Volg. (Next) op het touchscreen en geleid lament vanuit de doorvoerbuis tot in de extruderopening totdat de extruder het lament zelf doorvoert. Zie afbeelding 2.

8. Het lament wordt vervolgens in de extruder

getrokken en komt uit de hete extrudermond. LET OP: Er zijn testobjecten op uw Dremel 3D40 gemaakt voordat het apparaat door de fabriek is vrijgegeven. Deze testobjecten zijn mogelijk gemaakt met lament van een andere kleur dan u gebruikt. Het kan dus zijn dat een kleine hoeveelheid van dit lament is achtergebleven in de extruder. VOORBEREIDINGEN

LET OP NEEM BIJ GEBRUIK VAN DE DREMEL 3D40 ALLE WAARSCHUWINGEN EN VEILIGHEIDSINSTRUCTIES IN ACHT. Indien u dit niet doet, kan brand, schade aan het apparaat, materiële schade of persoonlijk letsel ontstaan.

LET OP RAAK DE EXTRUDERMOND NIET AAN TIJDENS GEBRUIK OF TOTDAT DE MOND IS AFGEKOELD TOT EEN TEMPERATUUR VAN 60°C (140°F). Aanraking van de extrudermond tijdens gebruik of voordat de mond na gebruik is afgekoeld, kan leiden tot persoonlijk letsel.

LET OP GEBRUIK UITSLUITEND DREMEL-FILAMENT. Het gebruik van lament dat niet is goedgekeurd door Dremel, kan tot schade aan het apparaat en materiële schade leiden.

LET OP TREK HET FILAMENT NIET NAAR BUITEN. Wanneer u dat wel doet raakt de extruder mogelijk beschadigd. FILAMENT TOEVOEGEN 1. Start het proces voor het toevoegen van lament door op het scherm op de knop “Filament” te tikken. De extruder beweegt zich naar de rechterhoek van het printgebied en de extrudermond wordt vervolgens opgewarmd.2. Nadat de beweging van de extruder is gestopt, open dan het deksel van de 3D40 om de toegang tot de extruder te vergemakkelijken.3. Als er bestaand lament aanwezig is, snijd dit dan bij de extruderopening af en tik op de knop Volg. (Next) op het touchscreen.4. Verwijder de spoeldeur door deze linksom te draaien en verwijder een bestaande spoel als deze aanwezig is. Zie afbeelding 1. AFB. 1 OpenenSluitenFilament FilamentdoorvoerbuisSpoelhouder 168AFB. 2 Doorvoerbuis Filament Filamentdoorvoer Extruderopening

5. Voer het uiteinde van nieuw lament door

6. Als u bestaand lament vervangt, zal de 3D40

bestaand lament automatisch afvoeren.

7. Wanneer het scherm Filament invoeren (Feed

Filament) verschijnt, tik dan op Volg. (Next) op het touchscreen en geleid lament vanuit de doorvoerbuis tot in de extruderopening totdat de extruder het lament zelf doorvoert. Zie afbeelding 2.

8. Het lament wordt vervolgens in de extruder

9. Als er nieuw lament uit de extrudermond komt, tik

dan op Klaar (Done) op het touchscreen om het proces te voltooien, terug te gaan naar het hoofdmenu en de extruder te kalibreren. Verwijder overtollig lament zonder de hete extrudermond aan te raken. Wees hierbij voorzichtig. Verwijder, indien nodig, materiaalafval uit de extrudermond met behulp van een punttang.

10. Sluit het deksel en de deur van de 3D40.

2. Nadat de beweging van de extruder is gestopt,

open dan het deksel van de 3D40 om de toegang tot de extruder te vergemakkelijken.

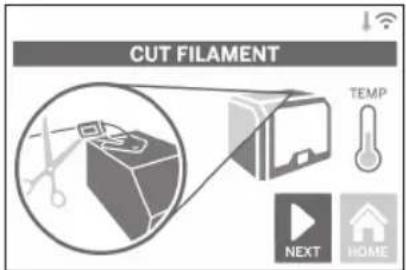

3. Als er bestaand lament aanwezig is, snijd dit

dan bij de extruderopening af en tik op de knop Volg. (Next) op het touchscreen.

4. Verwijder de spoeldeur door deze linksom te

draaien en verwijder een bestaande spoel als deze aanwezig is. Zie afbeelding 1.

PERSOONLIJK LETSEL. Het is van belang dat u het printbed iedere keer opnieuw nivelleert nadat u de printbedtape hebt vervangen of het printbed opnieuw hebt geïnstalleerd, zodat het printbed en de extrudermond zich op de juiste afstand van elkaar bevinden. Zorg dat er geen luchtbellen zitten tussen het printbed en de printbedtape. Als u het printbed niet juist nivelleert, of de luchtbellen niet verwijdert, kan de kwaliteit van de objecten worden aangetast.

1. Zorg ervoor dat u printbedtape op het printbed hebt

geplaatst en er geen objecten aanwezig zijn. De consistentie van uw object wordt mogelijk nadelig beïnvloed als u de printbedtape pas na nivellering op het printbed bevestigt.

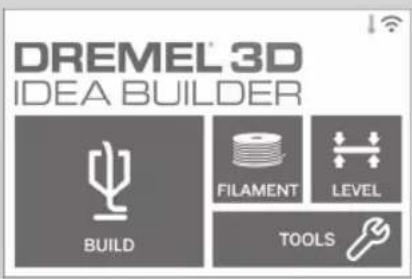

2. Tik op Nivell. (Level) op het touchscreen van de

3. De extruder en het printbed bewegen zich nu

naar de juiste positie om het printbed op het juiste niveau te brengen. De 3D40 controleert eerst in het midden aan de achterzijde van het printbed of het is genivelleerd. De twee knoppen onder het printbed worden gebruikt om links en rechts het printbed omhoog en omlaag te brengen. De extruder bevat een sensor die detecteert of het bed genivelleerd is. Er is geen extra gereedschap nodig.

4. Het touchscreen geeft aan of het printbed te hoog

of te laag staat. Als het printbed te hoog staat, stel dan met de betreffende knop de hoogte bij door de knop naar rechts te draaien totdat u een pieptoon hoort en het touchscreen aangeeft dat het klaar is om te veriëren of het printbed genivelleerd is. PRINTBED VOORBEREIDEN

VERWIJDER DE GEHARDE

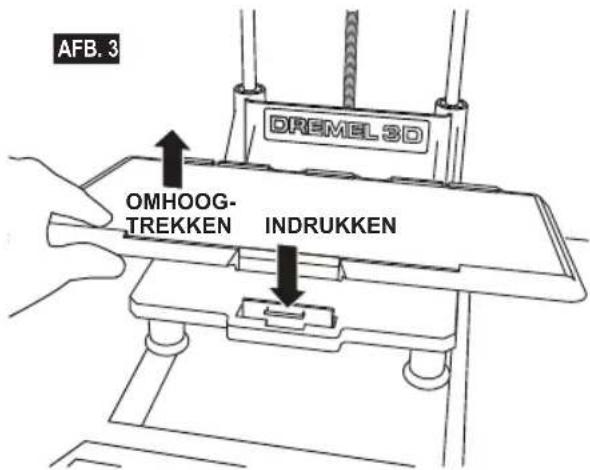

1. Als het printbed al is geïnstalleerd, verwijdert u dit

door de beugel aan de voorkant van het printbed samen te knijpen, waarna u het printbed van de ondergrond kunt tillen. Zie afbeelding 3.

2. Verwijder de hechtfolie van de printbedtape en leg

de printbedtape op het printbed. Het beste resultaat krijgt u door de printbedtape eerst in het midden te plaatsen en dan naar buiten toe glad weg strijken om luchtbelletjes te verwijderen. Zie afbeelding 4.

3. Installeer het printbed met de beugels.

1. Zorg ervoor dat u printbedtape op het printbed hebt

geplaatst en er geen objecten aanwezig zijn. De consistentie van uw object wordt mogelijk nadelig beïnvloed als u de printbedtape pas na nivellering op het printbed bevestigt.

2. Tik op Nivell. (Level) op het touchscreen van de

3. De extruder en het printbed bewegen zich nu

4. Het touchscreen geeft aan of het printbed te hoog

5. Als het printbed te laag staat, stel dan met de

betreffende knop de hoogte bij door de knop naar links te draaien totdat u een pieptoon hoort en het touchscreen aangeeft dat het klaar is om te veriëren of het printbed genivelleerd is.

6. Tik op Verif. (Verify) om het niveau van het printbed

te controleren. Als verdere afstelling nodig is, dan geeft het touchscreen de richting aan. Als het niveau correct is, zal de extruder zich naar het volgende punt bewegen en kan het nivelleringsproces worden herhaald.

7. Herhaal stap 4 t/m 6 voor de tweede positie.

Wanneer uw printbed volledig is genivelleerd, zal de extruder zich automatisch naar de kalibratiepositie begeven en het nivelleringsproces voltooien. AFB. 3 AFB. 4 INDRUKKEN Printbed Printbedtape OMHOOG- TREKKEN

171VOORDAT U BEGINT TE BOUWEN

1. Zorg dat u altijd voldoende lament laadt (zie

pagina 168). TIP: U kunt, voordat u met de bouw begint, vaststellen of u genoeg lament hebt toegevoegd om uw object te kunnen voltooien door de benodigde lamentlengte zoals getoond door Dremel Digilab 3D Slicer te vergelijken met de lamentlengte op de spoel zoals aangegeven op de lengtemeter. Als lament in de 3D40 opraakt tijdens de bouw, wordt een pauze ingelast totdat meer lament is toegevoegd.

2. Controleer of printbedtape is aangebracht en dat

het printbed goed genivelleerd is.

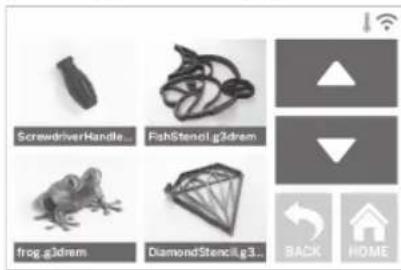

BOUWEN VANUIT OPSLAGLOCATIE IN DE PRINTER

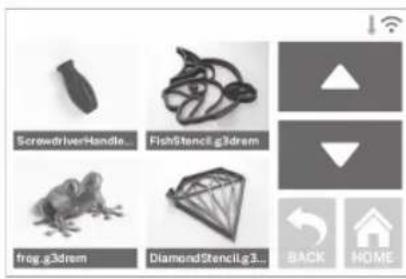

1. Tik op Bouwen (Build) in het hoofdmenu.

2. Tik op het printerpictogram in het bouwmenu.

3. Tik op het modelbestand dat u wilt bouwen.

(Gebruik pijlen om door pagina's te bladeren) USB-KABEL AANSLUITEN 1. Zorg ervoor dat de aan/uit-schakelaar van de 3D40 in de UIT-stand staat.2. Sluit de bijgeleverde USB-kabel aan op uw 3D40 en computer. Zie afbeelding 5.3. Open de software.4. Zet uw Dremel 3D40 aan met de aan/uit-schakelaar om uw computer te synchroniseren met de Dremel 3D40.

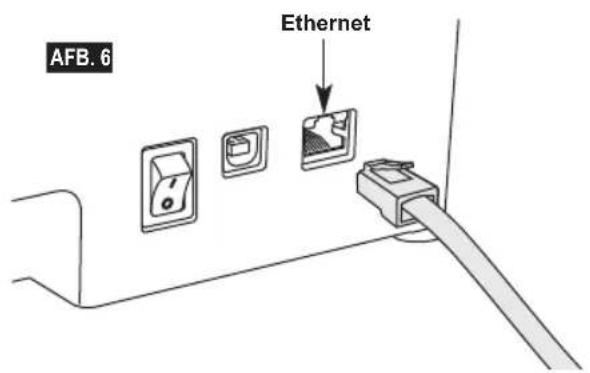

VERBINDING MAKEN MET ETHERNET

1. Zorg ervoor dat de aan/uit-schakelaar van de 3D40 in de UIT-stand staat.2. Steek de Ethernet-kabel in uw 3D40. Zie afbeelding 6.3. Zet uw Dremel 3D40 aan met de aan/uit-schakelaar. Een Ethernet-verbinding moet automatisch worden gedetecteerd. Tik op de knop Accepteren (Accept). AFB. 5 AFB. 6 Ethernet USB BOUWEN

LET OP STEEK TIJDENS GEBRUIK NOOIT UW HAND IN DE DREMEL 3D40. Wanneer u de bewegende delen van de Dremel 3D40 aanraakt tijdens gebruik, kan dit een object van inferieure kwaliteit tot gevolg hebben, en leiden tot schade aan het apparaat of persoonlijk letsel.LET OP: Er zijn testobjecten op uw Dremel 3D40 gemaakt voordat het apparaat door de fabriek is vrijgegeven. Deze testobjecten zijn mogelijk gemaakt met lament van een andere kleur dan u gebruikt. Het kan dus zijn dat een kleine hoeveelheid van dit lament is achtergebleven in de extruder. Bij het bouwen van uw eerste object kan het achtergebleven lament een andere kleur hebben dan het lament dat u hebt toegevoegd. U moet dan wachten tot het lament op de juiste kleur overgaat.Er staan u diverse opties ter beschikking om met uw Dremel 3D40 objecten te bouwen:1) Opslaglocatie in printer2) USB-stick3) Computer

172VOORDAT U BEGINT TE BOUWEN

1. Zorg dat u altijd voldoende lament laadt (zie pagina 168). TIP: U kunt, voordat u met de bouw begint, vaststellen of u genoeg lament hebt toegevoegd om uw object te kunnen voltooien door de benodigde lamentlengte zoals getoond door Dremel Digilab 3D Slicer te vergelijken met de lamentlengte op de spoel zoals aangegeven op de lengtemeter. Als lament in de 3D40 opraakt tijdens de bouw, wordt een pauze ingelast totdat meer lament is toegevoegd.2. Controleer of printbedtape is aangebracht en dat het printbed goed genivelleerd is.

BOUWEN VANUIT OPSLAGLOCATIE IN DE PRINTER

1. Tik op Bouwen (Build) in het hoofdmenu. 2. Tik op het printerpictogram in het bouwmenu. 3. Tik op het modelbestand dat u wilt bouwen. (Gebruik pijlen om door pagina's te bladeren) 4. Tik op Bouwen (Build) in de modeldetailpagina om het bouwproces te starten. 5. Uw 3D40 zal eerst de extruder en het printbed uitlijnen naar hun nulpositie. Vervolgens zal de nivelleringssensor het printbed licht aanraken om de uitlijning te voltooien. De extrudermond wordt vervolgens opgewarmd. Dit kan enkele minuten in beslag nemen. Zodra de juiste temperatuur is bereikt, wordt begonnen met het bouwen van uw model.6. Zodra uw object voltooid is, zal uw 3D40 de extruder en het printbed automatisch uitlijnen naar hun kalibratiepositie en de extrudermond afkoelen.7. Wacht totdat het touchscreen aangeeft dat de extruder is afgekoeld (cool) voordat u het object verwijdert. Raadpleeg verderop in deze handleiding de paragraaf “Object verwijderen van het printbed” voor instructies over hoe u een object van het printbed verwijdert. BOUWEN

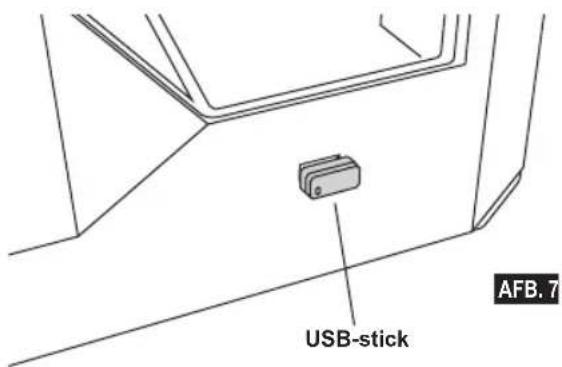

BOUWEN VANAF USB-STICK

1. Tik op Bouwen (Build) in het hoofdmenu. 2. Tik op het USB-pictogram om de inhoud van de USB-stick te openen. 3. Volg de stappen 3 t/m 7 onder “Bouwen vanuit opslaglocatie in de printer” om de bouw vanaf de USB-stick te voltooien. AFB. 7 USB-stick

BOUWEN VANAF COMPUTER

De Dremel 3D40 is compatibel met Dremel Digilab 3D Slicer. Volg de instructies die met deze software zijn meegeleverd om vanaf uw computer te bouwen.

DE BOUW VAN EEN OBJECT ANNULEREN

OP DE 3D40 Om een object te annuleren tijdens het voorverwarmen of bouwen, raakt u de optie 'Stop' aan op het touchscreen. Als u op 'Ja' (Yes) tikt, worden de extruder en het printbed in hun kalibratiepositie gezet. OBJECT VERWIJDEREN

LET OP RAAK DE EXTRUDERMOND VAN DE DREMEL 3D40 NIET AAN TIJDENS GEBRUIK OF TOTDAT DE MOND IS AFGEKOELD TOT EEN TEMPERATUUR VAN 60°C (140°F). Aanraking van de extrudermond tijdens gebruik of voordat de mond na gebruik is afgekoeld, kan leiden tot persoonlijk letsel..

LET OP DRAAG PERSOONLIJKE BESCHERMENDE UITRUSTING. Het gebruik van persoonlijke beschermende uitrusting, zoals hittebestendige handschoenen en veiligheidsbrillen, verlaagt het risico op persoonlijk letsel.

LET OP LET OP DE POSITIE VAN UW LICHAAM WANNEER U HANDGEREEDSCHAP GEBRUIKT OM OBJECTEN VAN HET PRINTBED TE VERWIJDEREN. Een verkeerde positie van uw lichaam kan tot persoonlijk letsel leiden wanneer het gereedschap uitschiet bij het verwijderen van een object van het printbed.

LET OP LAAT HET PRINTBED NIET VALLEN. De geharde glasplaat kan breken en persoonlijk letsel tot gevolg hebben.

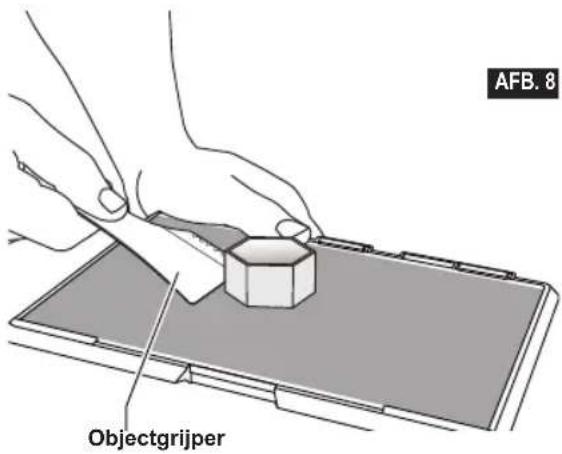

LET OP DRAAI OF BUIG HET PRINTBED NIET ALS U OBJECTEN VERWIJDERT. De geharde glasplaat kan loskomen van de plastic houder en persoonlijk letsel tot gevolg hebben.

LET OP VOORKOM DAT HET PRINTBED WORDT BEKRAST ALS OBJECTEN WORDEN VERWIJDERD. KRASSEN IN HET PRINTBED LEIDEN TOT INFERIEURE KWALITEIT VAN DE OBJECTEN.1. Wacht tot de extruder is afgekoeld voordat u het object verwijdert.2. Neem het printbed inclusief het object uit de printer.3. Gebruik uw handen om het object van het printbed af te halen. Gebruik zo nodig voorzichtig de objectgrijper om het object van het printbed te verwijderen (afbeelding 8). Verwijder zo nodig de printbedtape van het printbed terwijl u het object van het printbed af haalt. Vervolgens kunt u de printbedtape van het object verwijderen. 174STEUNEN VERWIJDEREN (INDIEN VAN TOEPASSING) Gebruik een punttang om steunen te verwijderen die zich binnen uw object bevinden of die moeilijk bereikbaar zijn. AFB. 8 Objectgrijper GEBRUIKERSTIPS 1. MAAK ALTIJD GEBRUIK VAN PRINTBEDTAPE.2. Zorg ervoor dat vóór iedere bouwbewerking dat het printbed goed genivelleerd is.3. Zorg ervoor dat de spoel stevig is gemonteerd en vrijelijk kan draaien.4. Wanneer u de Dremel 3D40 voor de eerste keer in gebruik neemt, of wanneer u het lament hebt vervangen, moet u de Dremel 3D40 het materiaal laten extruderen tot het materiaal overeenkomt met de geïnstalleerde lamentkleur.5. Het is van belang dat u blijft kijken terwijl de Dremel 3D40 begint met het bouwen van een object. Bij het begin van de bouwbewerking treden over het algemeen de meeste problemen op. Dit is gelukkig ook het beste moment om het object te annuleren, het printbed te reinigen, en de bouwbewerking opnieuw te starten. Blijf altijd in de buurt van de Dremel 3D40 tijdens het bouwen.6. Het is van belang dat u de verpakking van de Dremel 3D40 bewaart zodat u het apparaat eventueel weer kunt inpakken om te vervoeren.7. De omgeving waar de lamentspoel wordt opgeslagen mag niet vochtig of te warm zijn. We raden u aan de lamentspoel niet uit de luchtdichte verpakking te halen tot u de spoel daadwerkelijk gaat gebruiken.8. Ga voorzichtig te werk met de objectgrijper om schade aan het printbed of het object te voorkomen.9. U kunt het object zo mogelijk het beste op het midden van het printbed plaatsen. Een optimale positie is van essentieel belang voor de kwaliteit van uw object. Zorg ervoor dat uw object zich op het printbed bevindt en gebruik de optimale positie voor uw bouwbewerking.10. Voor steile overhangende delen (hoek van minder dan 45 graden) raden we u aan steunen te gebruiken.11. Verwijder altijd eerst het printbed voordat u het object verwijdert.12. We adviseren objecten op lage snelheid te schuren om te voorkomen dat ze in een later stadium smelten.13. De Dremel Digilab 3D Slicer-software toont de lengte van het lament dat voor elk object is vereist. Vergelijk deze met de lengte die wordt aangegeven op de meter van de spoellengte. OBJECT VERWIJDEREN

LET OP LAAT HET PRINTBED NIET VALLEN. De geharde glasplaat kan breken en persoonlijk letsel tot gevolg hebben.

LET OP DRAAI OF BUIG HET PRINTBED NIET ALS U OBJECTEN VERWIJDERT. De geharde glasplaat kan loskomen van de plastic houder en persoonlijk letsel tot gevolg hebben.

175FIRMWARE HANDMATIG UPDATEN

Als uw 3D40 niet verbonden is met een netwerk, kunt u rmware rechtstreeks updaten vanaf een USB-stick.

1. Ga met uw webbrowser naar www.dremel3d.

com/support en download het nieuwste 3D40- rmwarebestand.

2. Voeg het 3D40-rmwarebestand toe aan een lege

USB-stick die is geformatteerd met FAT32.

3. Schakel uw 3D40 uit met de aan/uit-schakelaar.

4. Steek de USB-stick in de USB-A-poort.

5. Schakel uw 3D40 in, waarna deze de nieuwe

rmware automatisch moet detecteren en installeren.

6. Schakel uw 3D40 uit, verwijder de USB-stick

en schakel de 3D40 weer in om de update te voltooien. BEHUIZING REINIGEN Reinig de behuizing van de Dremel 3D40 met een niet-pluizende doek. Verwijder eventueel achtergebleven materiaalafval van de behuizing. Gebruik voor reiniging geen water, chemische producten of andere schoonmaakmiddelen. Anders kan de Dremel 3D40 beschadigd raken.

DE EXTRUDERMOND REINIGEN

(140°F). Aanraking van de extrudermond tijdens gebruik of voordat de mond na gebruik is afgekoeld, kan leiden tot persoonlijk letsel. Verwijder eventueel achtergebleven plastic uit de extrudermond met een kleine punttang. Het kan nodig zijn om de extruder te verwarmen om hardnekkig materiaalafval te verwijderen. TOUCHSCREEN REINIGEN Maak het touchscreen schoon met een zachte, niet- pluizende doek. Gebruik geen spuitbussen voor het schoonmaken van het touchscreen. ONDERHOUD

DE EXTRUDER ONTSTOPPEN

Gebruik de extruderontstopper om de extruder te reinigen en achtergebleven lament te verwijderen.1. Wacht tot de extruder is opgewarmd voordat u de extruderontstopper in de opening van de extruder steekt (bovenkant).2. Duw het opgehoopte lament tot het uit de extrudermond komt. AFB. 9

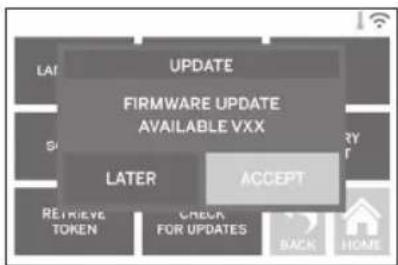

FIRMWARE UPDATEN VIA HET NETWERK

Als uw 3D40 is geregistreerd en toegevoegd aan uw Dremel3D-proel, kunt u de rmware rechtstreeks updaten vanuit het touchscreen. Firmware updaten:1. Tik op Extra (Tools), Instell. (Settings), Controleren op updates (Check for Updates). 2. Uw 3D40 controleert vervolgens of de nieuwste rmware is geïnstalleerd en vraagt u of een update wilt uitvoeren als dat nodig is.3. Accepteer de download en installeer de nieuwste rmware. 4. De update is voltooid wanneer de 3D40 wordt opgestart en terugkeert naar het scherm Home.

176FIRMWARE HANDMATIG UPDATEN

Als uw 3D40 niet verbonden is met een netwerk, kunt u rmware rechtstreeks updaten vanaf een USB-stick.

1. Ga met uw webbrowser naar www.dremel3d.

com/support en download het nieuwste 3D40- rmwarebestand.

2. Voeg het 3D40-rmwarebestand toe aan een lege

USB-stick die is geformatteerd met FAT32.

3. Schakel uw 3D40 uit met de aan/uit-schakelaar.

4. Steek de USB-stick in de USB-A-poort.

5. Schakel uw 3D40 in, waarna deze de nieuwe

rmware automatisch moet detecteren en installeren.

6. Schakel uw 3D40 uit, verwijder de USB-stick

FIRMWARE UPDATEN VIA HET NETWERK

Als uw 3D40 is geregistreerd en toegevoegd aan uw Dremel3D-proel, kunt u de rmware rechtstreeks updaten vanuit het touchscreen. Firmware updaten:

2. Uw 3D40 controleert vervolgens of de nieuwste

rmware is geïnstalleerd en vraagt u of een update wilt uitvoeren als dat nodig is.

3. Accepteer de download en installeer de nieuwste

4. De update is voltooid wanneer de 3D40 wordt

opgestart en terugkeert naar het scherm Home.

177OPEN SOURCE SOFTWARE

Open Source Software die in dit Dremel-product wordt gebruikt Dit product bevat softwarecomponenten waarvoor een licentie is verleend door de houder van de rechten op basis van elk mogelijke versie van de GNU General Public License (GPL), GNU Lesser General Public License (LGPL) of een andere open source software licentie die vereist dat broncode beschikbaar wordt gesteld. U kunt een volledig machineleesbare kopie van de corresponderende broncode opvragen door een schriftelijk verzoek op te sturen naar: Dremel Attn: Open Source Software Ofcer P.O Box 081126 Racine, WI USA 53408-1126 Uw verzoek dient vergezeld te gaan van de volgende gegevens: (i) de naam van het Dremel-product, (ii) het serienummer (indien van toepassing), (iii) de softwareversie (indien van toepassing), (iv) uw naam, (v) uw bedrijfsnaam (indien van toepassing) en (vi) voor beantwoording uw post- en e-mailadres (indien beschikbaar). Wij brengen u mogelijk een klein bedrag in rekening om de kosten te dekken van de fysieke media en distributie. U kunt uw verzoek indienen (i) binnen drie (3) jaar na ontvangst van het product dat de software bevat die het onderwerp is van uw verzoek of (ii) zo lang als Dremel reserveonderdelen of klantenondersteuning voor dat product biedt in het geval van code waarvoor een licentie is verleend op basis van GPL-versie 3. Garantie betreffende verder gebruik van de Open Source Software: DREMEL geeft geen garantie op de Open Source Software-programma’s die in dit apparaat zijn inbegrepen indien dergelijke programma’s op andere wijze worden gebruikt dan de programma-uitvoering zoals die is bedoeld door DREMEL. De hieronder genoemde licenties deniëren de, eventuele, garantie van de auteurs of licentiegevers van de Open Source Software. DREMEL wijst speciek elke garantie af voor defecten die worden veroorzaakt doordat een Open Source Software-programma of de conguratie van het product is gewijzigd. U kunt bij DREMEL geen garantieclaim indienen voor het geval wanneer de Open Source Software inbreuk maakt op de intellectuele eigendomsrechten van een derde. Eventuele technische ondersteuning wordt alleen geleverd voor ongewijzigde software.

ONDERHOUD EN SERVICE

Probleem Oorzaak Oplossing Onjuiste objectlocatie op het printbed. De Dremel 3D40 is de exacte locatie van de extruder kwijt en kan zo geen bouwbewerkingen uitvoeren. Door de extruder naar de beginpositie terug te zetten, wordt de Dremel 3D40 opnieuw gekalibreerd. Annuleer uw object, verwijder het object van het printbed, zet de extruder terug in de beginpositie, en start de bouwbewerking opnieuw. De PLA wordt niet geëxtrudeerd of blijft niet aan het printbed kleven. Dit kan gebeuren wanneer het printbed en de extruder ten opzichte van elkaar niet goed zijn genivelleerd. Door het printbed te nivelleren, wordt de extruder uitgelijnd en bent u verzekerd van een goede objectkwaliteit. Annuleer uw object, verwijder het object van het printbed, nivelleer het printbed opnieuw, en start de bouwbewerking opnieuw. De Dremel 3D40 is vastgelopen voordat de bouwbewerking van uw object is begonnen. Mogelijk heeft de Dremel 3D40 tegenstrijdige opdrachten ontvangen. Zet de aan/uit-schakelaar uit, wacht 30 seconden, en zet de aan/uit- schakelaar weer aan. Steunmateriaal komt tijdens reiniging niet los, met als gevolg een inferieure kwaliteit van het gebouwde object. De positie van het onderdeel is niet optimaal. Stel de positie van het 3D-bestand in uw bestandsbewerkingssoftware opnieuw in om het steunmateriaal tot een minimum te beperken, of plaats het steunmateriaal op een minder kritieke plek. Het gebouwde object is één grote brij. Een laag van uw object heeft zich niet goed vastgehecht; het model is opgeslagen met een te klein oppervlak dat contact maakt met het printbed, of het object heeft tijdens de bouw boven het printbed gezweefd zonder dat een steun was geselecteerd. Gebruik uw bewerkingssoftware om de eerste laaghoogte en -positie te controleren. Gebruik voor de bouw zo nodig steunen. Het object is slechts gedeeltelijk gebouwd. Het lament is halverwege opgeraakt. Het lament heeft de extruder verstopt tijdens het bouwen. Vervang het lament en ga verder met bouwen. Zie “Er komt geen lament uit de extruder”. Er komt geen lament uit de extruder. De extruder is verstopt. Neem contact op met de klantenservice. De extruder gaat niet terug naar de beginpositie. Neem contact op met de klantenservice. De plastic lagen van steile overhangende delen zijn draderig of gerafeld. De overhangende delen bevinden zich te ver van elkaar af, of zijn te steil (hoek van <45 graden). Gebruik steunen voor de bouw. De 3D40 vindt mijn wi-netwerk niet. De printer staat te ver van de draadloze router. Plaats de 3D40 dichter bij uw router. Maak verbinding met het netwerk via Ethernet. De 3D40 maakt geen verbinding met mijn netwerk. De printer staat te ver van de draadloze router. Plaats de 3D40 dichter bij uw router. Wachtwoord van netwerk is onjuist. Voer uw wachtwoord opnieuw in of controleer uw wachtwoord bij de netwerkbeheerder.

178OPEN SOURCE SOFTWARE

ONDERHOUD EN SERVICE

-GARANTIE VOOR CONSUMENTEN Op dit product van DREMEL is garantie van toepassing conform de specieke wettelijke/landelijke voorschriften; schade als gevolg van normale slijtage, overbelasting of verkeerd gebruik, vallen niet onder de garantie. Indien het product niet aan de bepalingen van de schriftelijke garantie voldoet, gaat u als volgt te werk:

1. Retourneer het product NIET naar de plaats van

2. Neem contact op met onze klantendienst via

www.dremel.com voor nadere instructies. AFVALVERWIJDERING Het apparaat, de accessoires en verpakking moeten op een voor het milieu verantwoorde wijze worden gerecycleerd.

ALLEEN VOOR LANDEN IN DE EU

Gooi elektrische gereedschappen niet bij het huisvuil! Volgens de Europese richtlijn 2012/19/EG voor afgedankte elektrische en elektronische apparaten en de vertaling hiervan naar nationaal recht moeten aangedreven gereedschappen die niet langer bruikbaar zijn, apart worden ingezameld en op milieuvriendelijke wijze worden verwerkt.

CONTACT OPNEMEN MET DREMEL

Ga naar www.dremel.com voor meer informatie over het Dremel-productassortiment, ondersteuning en de hotline. Dremel, Konijnenberg 60, 4825 BD Breda.
