| Tip produs | Detector de fum fotoelectric |
| Marcă | Emos |
| Model | P56500 (GS558) |
| Standard | ČSN EN 14604:2006 + rév. 1:2008 |
| Durată de viață | 10 ani |
| Dimensiuni | 120 × 120 × 35,5 mm |
| Greutate | 120 g |
| Alimentare | 2 baterii alcaline AA 1,5 V |
| Consum în standby | < 170 μA |
| Consum în alarmă | < 80 mA |
| Semnal sonor | > 85 dB la 3 m |
| Grad de protecție | IP20 |
| Temperatură de funcționare | 0 °C până la +40 °C |
| Umiditate | 5 % până la 90 % (fără condens) |
| Rază fără fir | 20 m (spațiu deschis) |
| Frecvență radio | 433 MHz, 10 mW e.r.p. max. |
| Număr max. de unități asociate | 30 |
| Funcții | Detecție de fum și temperatură (54-70 °C), test, tăcere, asociere fără fir, indicare baterie descărcată și sfârșit de viață |
| Întreținere | Curățați cel puțin o dată pe lună cu un aspirator. Nu vopsiți. Nu folosiți solvenți. |
| Instalare | Pe tavan sau perete, la cel puțin 50 cm de colțuri și 10 cm de pereți. Nu instalați în bucătărie, baie, garaj. |
| Garanție și service | Reparație de către un profesionist calificat. Contactați vânzătorul sau serviciul post-vânzare EMOS. |
Întrebări frecvente - P56500 Emos
Întrebările utilizatorilor despre P56500 Emos
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Detector de fum în format PDF gratuit! Găsiți manualul dvs. P56500 - Emos și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. P56500 mărcii Emos.

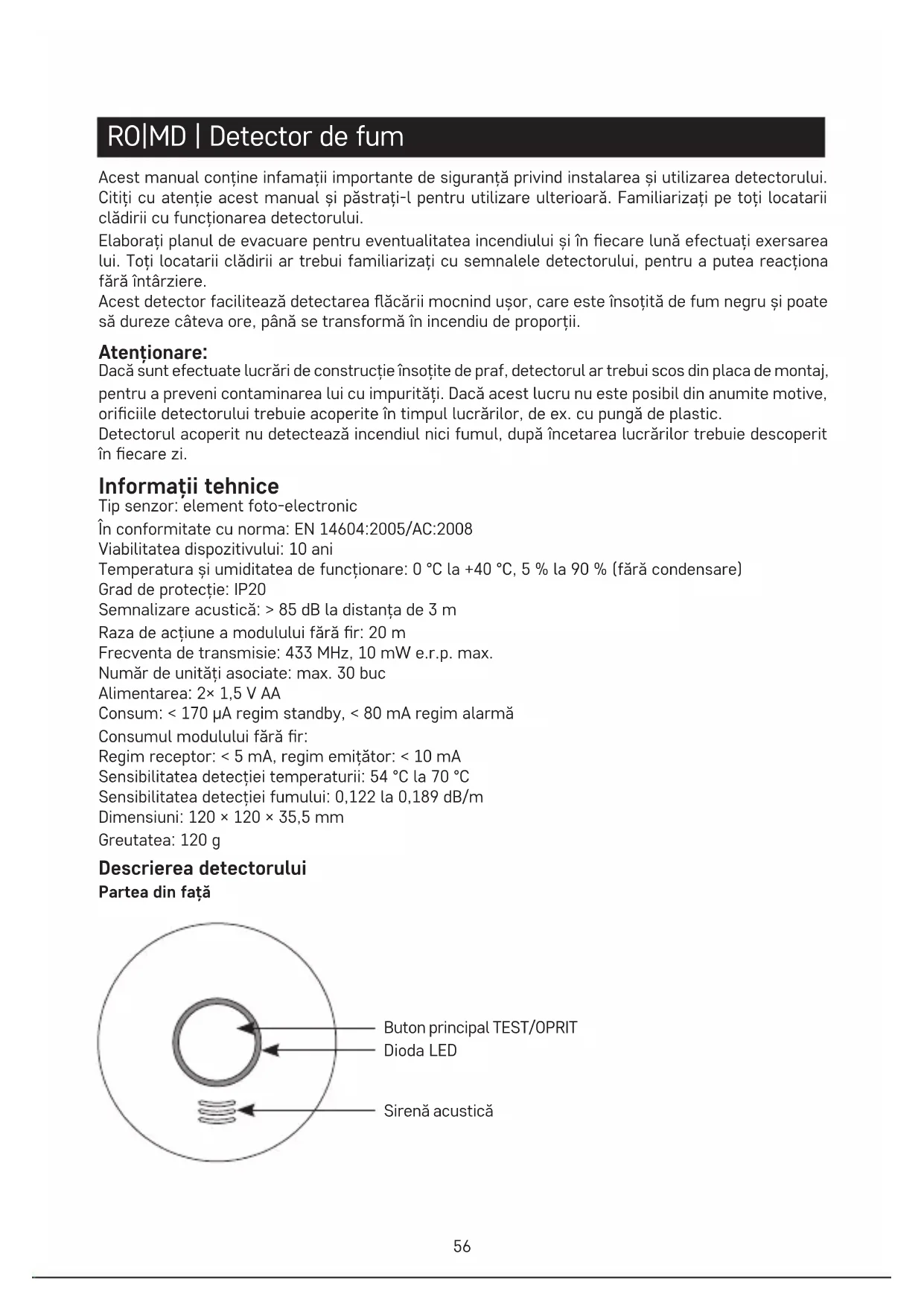

MANUAL DE UTILIZARE P56500 Emos
Acest manual conține infamații importante de siguranță privind instalarea și utilizarea detectorului. Citiți cu atenție acest manual și păstrați-l pentru utilizare ulterioară. Familiarizați pe toți locatarii clădirii cu funcționarea detectorului.
Elaborați planul de evacuare pentru eventualitatea incendiului și în fiecare lună efectuați exersarea lui. Toți locatarii clădirii ar trebui familiarizați cu semnalele detectorului, pentru a putea reacționa fără întârziere.
Acest detector facilitează detectarea flăcării mocnind ușor, care este însoțită de fum negru și poate să dureze câteva ore, până se transformă în incendiu de proporții.
Atentionare:
Dacă sunt efectuate lucrări de constructie însoțite de praf, detectorul ar trebui scos din placa de montaj, pentru a preveni contaminarea lui cu impurități. Dacă acest lucru nu este posibil din anumite motive, orificiile detectorului trebuie acoperite în timpul lucrărilor, de ex. cu pungă de plastic.
Detectorul acoperit nu detectează incendiul nici fumul, după încetarea lucrărilor trebuie descoperit în fiecare zi.
Informații tehnice
Tip senzor: element foto-electronic
În conformitate cu norma: EN 14604:2005/AC:2008
Viabilitatea dispozitivului: 10 ani
Temperatura și umiditatea de funcționare: 0 °C la +40 °C, 5 % la 90 % (fără condensare)
Semnalizare acustică: > 85 dB la distanța de 3 m
Raza de acțiune a modulului fără fir: 20 m
Frecventa de transmisie: 433 MHz, 10 mW e.r.p. max.
Număr de unități asociate: max. 30 buc
Alimentarea: 2× 1,5 V AA
Consum: < 170 μA regim standby, < 80 mA regim alarmă
Consumul modulului fără fir:

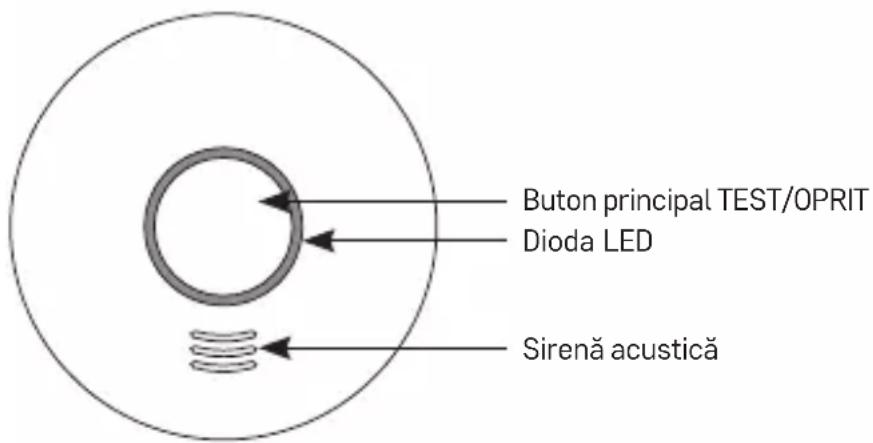

Descrierea detectorului
Partea din față
Instalarea trebuie executată de către o persoană competentă.
Persoana care execută montajul este responsabilă pentru instalarea produsului în conformitate cu reglementările valabile. În caz de nedumeriri privind instalarea apelați la specialiști calificați.
Detectorul nu este destinat spre utilizare în caravane locuibile.
În caz ideal detectorul de fum ar trebui să fie în fiecare încăpere, cu exceptia bucătăriei, băii și garajelor. La fiecare etaj al clădirii, inclusiv scări, ar trebui amplasat cel puțin un detector de fum.
Detectorul de fum ar trebui să fie amplasat la locul din care îl auziți și în timpul somnului, de exemplu pe coridorul din fața dormitorului. Instalați detectorul de fum pe tavanul fiecărui dormitor și pe coridorul din fața dormitorului. Dacă coridorul este mai lung de 9 m, instalați detectorul la ambele capete.
Dacă aveți clădire cu mai multe etaje, instalați detectoare în mod similar la fiecare etaj.
Veți fi astfel protejati de fumul care se ridică pe scări din etajul inferior.
În beci instalați detectorul de fum pe tavan în partea de jos a scării.
Nu instalați detectorul de fum în băi nici bucătării, aburii de apă din alimente ar declanșa alarme false.
În garaje ar putea reactiona la gazele de esapament din automobilul dumneavoastră.
Orificiile de aerisire ale dispozitivului de avertizare să nu fie astupate.
Nu stropiți cu aerosoli în apropierea ori pe dispozitivul de avertizare.
Nu vopsiti dispozitivul de avertizare.
Mentiune:
Reglementările naționale în privința numărului și amplasării detectoarelor de fum diferă. În caz de nedumeriri consultați-vă de exemplu cu Brigada de pompieri.

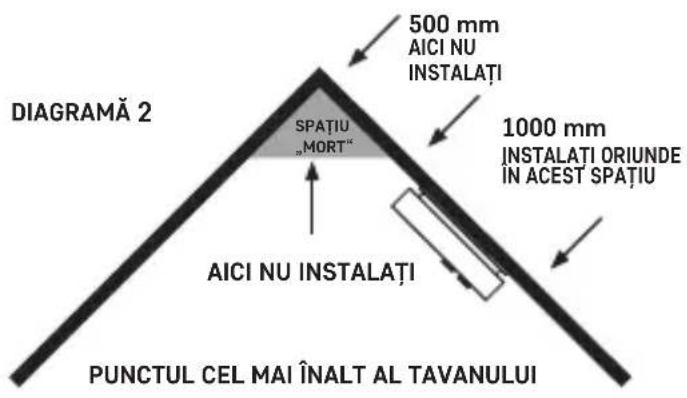

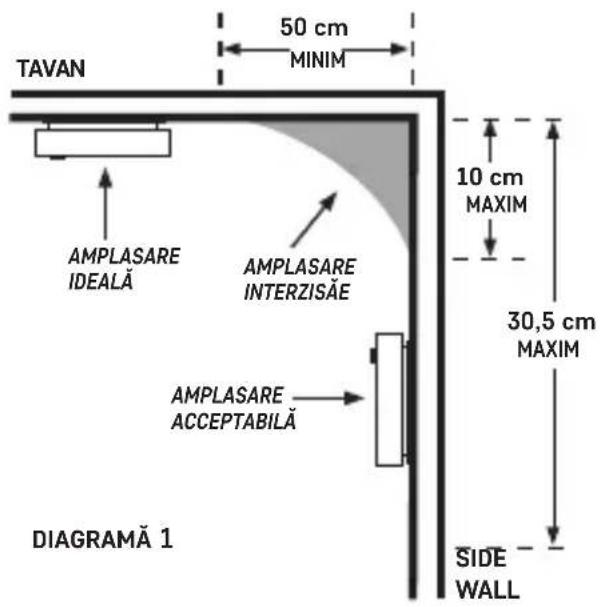

Schema amplasării adecvate a detectorului
Instalarea dispozitivului pe perete
Executați două găuri (ø 5 mm) în perete, distanța dintre găuri ar trebui să fie de 60 mm. În aceste găuri introduceți diblurile atașate, cu ajutorul şuruburilor fixați placa de montaj pe perete. În detector introduceți bateriile și verificați funcționalitatea acestuia, vezi Regim de testare.
Dacă detectorul este funcțional, atașați partea din spate a detectorului pe capacul de montaj în două proeminențele de fixare și răsuciți în sensul săgeților, vezi ilustrația Modul de atașare a capacului de montaj.

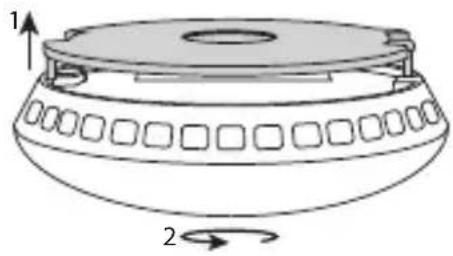

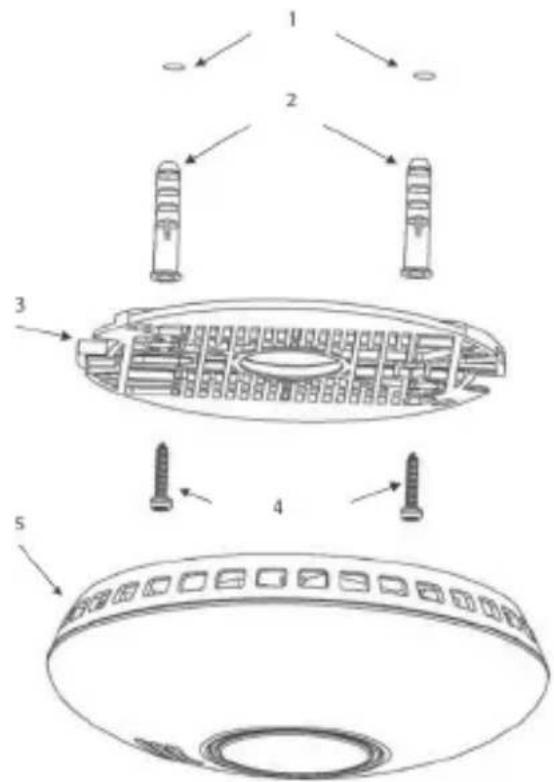

Modul de ataşare a capacului de montaj
| 1. Găuri în perete |
| 2. Dibluri |
| 3. Placa de montaj |
| 4. Șuruburi |
| 5. Detector |
Punerea în funcțiune
Introduceți bateriile (2× 1,5 V AA) în locașul bateriilor pe partea din spate a dispozitivului.
Folositi doar baterii alcaline de același tip, nu folositi baterii reîncărcabile.
La introducerea bateriilor în locașul cu proeminente de plastic, fiti atenți la modul de introducere!
Vezi ilustrația Modul de introducere a bateriilor.
După introducerea bateriilor clipește dioda LED roșie.
Dioda roşie va clipi apoi la fiecare 40 de secunde, ceea ce înseamnă că detectorul este funcțional.
Atentionare:
Dacă nu sunt introduse toate bateriile, nu se poate atașa capacul de montaj!
Atașarea capacului de montaj este blocată de proeminentă de plastic sub locașul bateriilor.
Este necesar ca bateriile să fie introduse și atașat capacul de montaj, care împiedică desprinderea bateriilor din locașul bateriilor.
Regim de testare
În caz de necesitate sau la fiecare înlocuire a bateriilor puteți verifica funcționalitatea detectorului.
Apăsați și țineți cca 5 secunde butonul principal, detectorul va piui de 3× la rând (apoi va urma o pauză de 1,5 secunde) și va clipi LED roșie.
Dacă detectorul nu va emite semnal acustic, verificați funcționalitatea bateriilor și modul de montare.
Nu tineți butonul principal mai mult de 12 secunde, altfel detectorul trece în regimul de asociere cu alte unități.
S-ar putea ca în timpul testării să se declanșeze piuitul celorlalte alarme asociate (dacă folosiți mai multe alarme în spațiul de locuit).
După eliberarea butonului principal ar trebui să se oprească în 1 minut piuitul celorlalte alarme.
Folosiți regimul de testare 1× pe săptămână, pentru a vă asigura că alarma este funcțională.
Mentiune: La testare semnalul acustic și optic servește doar ca informație că detectorul este funcțional.
Nu înseamnă că ar fi fost detectată prezența fumului.
Stare de eroare
Dacă detectorul este în stare de eroare, nu este funcțional.
Starea de eroare este indicată la fiecare 40 de secunde prin piuit 1× și după 20 de secunde de la piuit prin 1× clipirea LED roșu. Înlocuiți imediat bateriile și verificați dacă detectorul nu este deteriorat, curățați orificiile detectorului de ex. cu aspirator. Efectuați testul funcționalității.
Dacă și după înlocuirea bateriilor va fi indicată starea de eroare, apelați la centrul de service.
Baterii descărcate
Bateriile descărcate în alarmă sunt indicate concomitent prin piuit 1×/1× clipirea LED roşii la fiecare 40 de secunde.
Înlocuiti imediat bateriile. Folositi doar baterii alcaline, nu folositi baterii reîncărcabile.
Efectuați testul funcționalității.
Din motive preventive recomandăm înlocuirea bateriilor de 1× pe an.
Oprirea manuală a semnalului acustic la baterie descărcată
În caz de necesitate se poate opri temporar semnalul acustic.
În regimul de avertizare apăsați butonul principal, semnalul acustic va fi oprit timp de 8 ore (concomitent va clipi dioda LED roșie la fiecare 8 secunde).
Sfârşitul viabilității detectorului
Viabilitatea detectorului este de 10 ani de la fabricatie.
După expirarea acestui termen detectorul nu se mai poate folosi și trebuie înlocuit cu dispozitiv nou.
Data de înlocuire este indicată pe eticheta din partea din spate lângă textul „Înlocuiti dispozitivul“.
Dacă folositi mai multe detectoare, nu uitați să verificați la fiecare data înlocuirii cu altul nou!
Avertizare asupra alrmei
În cazul detectării fumului, detectorul începe să emită semnal acustic/optic.
Concomitent va piui repetat de 3×/clipi de 3× dioda LED, va urma o pauză de 1,5 secunde.
Durata unui piuit/clipiri este de 0,5 secunde.
În cazul constatării temperaturii ridicate (incendiului) va piui și clipi continuu dioda LED roşie.
Durata unui piuit/clipiri este în acest caz de 0,2 secunde.
În caz că vor fi conectate fără fir câteva detectoare și un detector intră în regim de alarmă, atunci celelalte detectoare asociate încep să emită, de asemenea, semnal acustic/optic și aceasta de 2× piuit rapid urmat de o pauză lungă de 1,2 secunde.
La constatarea alarmei evacuați fără întârziere clădirea și asigurați-vă că toate persoanele au părăsit clădirea.
Nu vă opriți pentru chema ajutor ori strânge obiectele personale.
Contactați unitatea competentă a sistemului integrat de salvare.
Oprirea manuală a alarmei declanșate
Semnalul acustic se poate opri temporar.
Apăsați butonul principal, semnalul acustic se oprește timp de 10 minute.
Oprirea va fi semnalizată de clipirea 1× a diodei LED roşii la fiecare 8 secunde.
Funcția opririi o folosiți doar în caz că este vorba de alarmă falsă provocată de exemplu de vapori, vapori din gătit ori alimente arse. Așteptați până se curăță aerul.
Dacă aveți asociate mai multe detectoare și vor fi în regim de alarmă, eventuala oprire trebuie efectuată separat la fiecare detector.
Nu îndepărtați bateriile pentru a opri modul alarmei – detectorul nu va fi funcțional!
Interconectarea fără fir a detectoarelor
Detectoarele de fum GS558 se pot interconecta între ele fără fir. Această interconectare permite ca alarma indicată de un detector de fum să fie semnalizată acustic (85 dB) și de toate celelalte dispositive conectate. Această funcție este utilă mai ales pentru clădiri mai mari cu mai multe etaje.
Atentionare: Având în vedere că detectorul este dotat cu conectare fără fir, nu amplasati detectorul pe suport de metal. Aceasta ar putea reduce raza de actiune.
Pentru asocierea altor detectoare procedați conform următoarelor indicații:
Asocierea detectoarelor
- Pe primul detector apăsați lung butonul principal pe 12 secunde. Dioda LED roșie începe să lumineze continuu – detectorul este pregătit pentru asociere (acest regim durează 30 de secunde, apoi detectorul trece în regim normal!).
Mențiune: Dacă doriți să încheiați mai repede regimul de asociere, apăsați scurt butonul principal, dioda LED încetează să lumineze.
- Pe al doilea detector apăsați butonul principal pe 1–2 secunde. Concomitent pe primul și al doilea detector va clipi de câteva ori la rând dioda LED roșie – ambele detectoare sunt interconectate.
Dacă doriți să asociați alte detectoare, procedați din nou conform punctului 2. Astfel puteți să asociați între ele maxim 30 buc de detectoare. Aveți în vedere că raza maximă de acțiune este de 20 m. În spațiu construit poate să scadă până la 1/3.
Resetarea memoriei detectoarelor asociate
- Pe detector apăsați lung butonul principal pe 16 secunde.
- Așteptați până începe să clipească continuu dioda LED roșie – eliberați butonul principal.
- Apoi apăsați de 2× la rând butonul principal – la a doua apăsare se aude piuitul și dioda LED roșie se stinge – memoria detectorului este resetată.
În acest mod puteți să resetați la rând memoria altor detectoare associate.
Testarea detectoarelor asociate
Apăsați și țineți butonul principal timp de max. cca 45 de secunde.
Încep să piuie treptat toate celelalte detectoare associate.
În acest mod verificați că asocierea detectoarelor s-a desfășurat cu succes.
Regimul alarmei îl anulați la detectoarele declanșate prin apăsarea butonului principal.
Detectoarele trec în regimul opririi manuale a alarmei, care durează 10 minute.
Apoi trec automat în regim normal.
Grija și întreținerea
Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze corect ani îndelungați. lată câteva recomandări pentru o manipulare corectă:
- Înainte de folosirea produsului, citiți cu atenție manualul de utilizare.
- După 10 ani produsul trebuie înlocuit cu altul nou – vezi data înlocuirii pe partea din spate. Curățați produsul în mod regulat – minim 1× pe lună. Cu un aspirator curățați cu atenție praful ori eventuale impurități din orificiile de aerisire a produsului.
- Este interzisă vopsirea produsului.
- Nu expuneți produsul la lumina directă a soarelui, temperatură și umiditate extremă și la variații bruște de temperatură. S-ar diminua precizia detectării.
- Nu amplasati produsul în locuri expuse vibrațiilor și zguduiturilor – ar putea provoca deteriorarea lui.
- Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.
- Nu expuneți produsul la ploaie nici umiditate, stropi sau jeturi de apă.
- Pe produs nu așezați surse de foc deschis, de ex. lumânare aprinsă etc.
- Nu amplasați produsul în locuri fără flux de aer îndestulător.
- Nu introduceti în orificiile de aerisire niciun fel de obiecte, nu acoperiti produsul.
- Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției. Produsul trebuie reparat doar de un specialist calificat.
- La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenti – ar putea zgâria componentele de plastic și întrerupe circuitele electrice.
- Nu scufundati produsul în apă sau în alte lichide.
- În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare la magazinul în care l-ați procurat.
- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experiența și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora. Trebuie asigurată supravegherea copiilor, pentru a se împiedica joaca lor cu acest aparat.
Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folosiți bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțe-
le periculoase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumneavoastră.
Centru de service:
Prin prezenta, EMOS spol. s r.o. declară că tipul de echipamente radio GS558 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.
