Tip produs	Detector de gaz
Marcă	Emos
Model	P56450
Tip senzor	Semiconductor
Gaze detectate	Gaz natural, metan, propan, butan
Normă	EN 50194-1:2009
Durata de viață a dispozitivului	5 ani
Semnalizare acustică	>85 dB la 1 m
Consum electric	<4 W
Sensibilitate de detecție	6 % LIE (limită inferioară de explozivitate)
Alimentare	Rețea 230 V
Dimensiuni (L × Î × P)	117 × 77,4 × 36,3 mm
Masă	239 g
Temperatură de funcționare	-10 °C până la +40 °C
Umiditate de funcționare	0 % până la 95 % (fără condens)
Grad de protecție	IPX2D
Instalare	Pe perete, la aproximativ 30 cm de tavan
Buton test / dezactivare	Buton TEST/HUSH
Curățare	Aspirare ușoară lunară pe orificii
Întreținere	Nu vopsiți, nu obstruați orificiile
Indicare sfârșit de viață	3 semnale sonore la fiecare 30 de secunde + LED galben aprins
Reparabilitate	Nereparabil de utilizator, contactați servicele
Garanție	Nespecificată (estimare: 2 ani)

Întrebări frecvente - P56450 Emos

Unde se instalează detectorul de gaz P56450 ?

Instalați detectorul în încăperea cu cel mai mare risc de scurgere (ex: bucătărie), la aproximativ 30 cm de tavan, deoarece gazul natural este mai ușor decât aerul. Evitați zonele cu curenți de aer, aproape de chiuvetă, fereastră sau ventilator.

Cum se testează detectorul P56450 ?

Apăsați lung pe butonul TEST/HUSH. LED-ul verde se aprinde, LED-ul roșu clipește și sirena emite semnale sonore. Efectuați acest test o dată pe săptămână.

Ce trebuie făcut în caz de alarmă de gaz ?

În caz de alarmă, LED-ul roșu clipește și sirena sună. Procedați astfel: opriți flăcările și aparatele pe gaz, închideți alimentarea cu gaz, deschideți ușile și ferestrele, nu manipulați niciun aparat electric, părăsiți clădirea și sunați la salvare (pompieri sau serviciul de gaze).

Cum se dezactivează temporar alarma ?

Apăsați butonul TEST/HUSH pentru a reduce sirena la tăcere timp de 5 minute. După acest interval, alarma se reactivează dacă gazul este încă prezent.

Care este durata de viață a detectorului P56450 ?

Durata de viață este de 5 ani de la data fabricației. Data de înlocuire este indicată pe fața frontală, sub butonul TEST/HUSH. După această perioadă, înlocuiți detectorul.

Cum se întreține detectorul de gaz ?

Curățați detectorul cel puțin o dată pe lună aspirând ușor praful din orificiile de ventilație cu un aspirator. Nu vopsiți aparatul și nu obstruați deschiderile.

Ce înseamnă diferitele LED-uri ale detectorului ?

LED verde fix: stare de veghe normală. LED verde intermitent: mod de adaptare (3 min după alimentare). LED galben + verde aprinse: senzor defect sau sfârșit de viață. LED roșu intermitent: alarmă gaz detectat.

Ce gaze poate detecta detectorul ?

Detectorul P56450 detectează gaze inflamabile: gaz natural, metan, propan și butan. Este conform standardului EN 50194-1:2009.

Detectorul funcționează fără alimentare ?

Nu, detectorul trebuie conectat la rețeaua 230 V. Nu are baterie de rezervă. În caz de întrerupere a curentului, nu funcționează.

Ce trebuie făcut dacă detectorul emite un semnal sonor la fiecare 30 de secunde ?

Un semnal sonor la fiecare 30 de secunde cu LED verde și galben aprinse indică o defecțiune a senzorului. Deconectați și reconectați detectorul. Dacă problema persistă, contactați serviciul după vânzare pentru înlocuire.

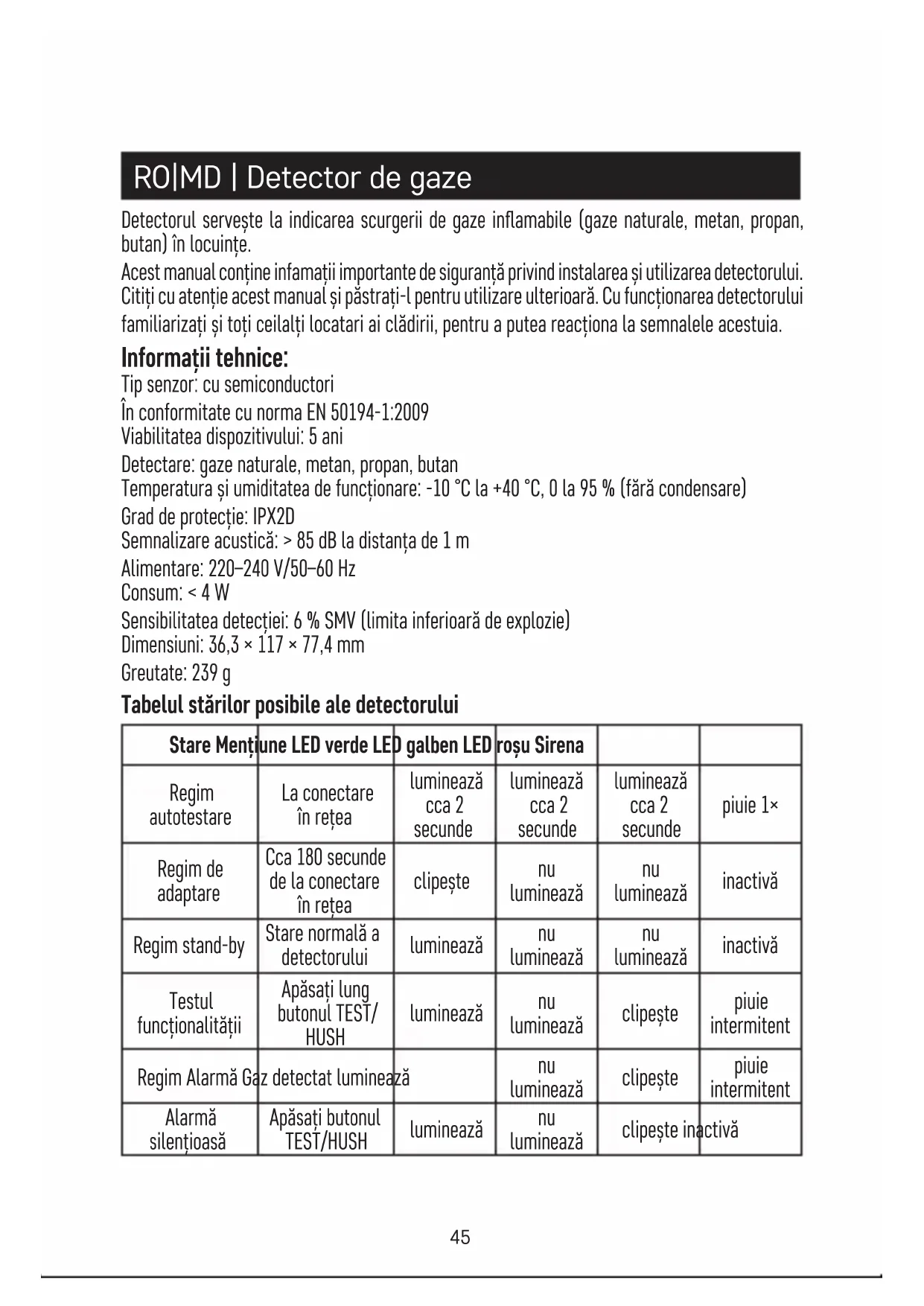

MANUAL DE UTILIZARE P56450 Emos

Detectorul servește la indicarea scurgerii de gaze inflamabile (gaze naturale, metan, propan, butan) în locuințe.

Acest manual conține infamații importante de siguranță privind instalarea și utilizarea detectorului. Citiți cu atenție acest manual și păstrați-l pentru utilizare ulterioară. Cu funcționarea detectorului familiarizați și toți ceilalți locatari ai clădirii, pentru a putea reacționa la semnalele acestuia.

Informații tehnice:

Tip senzor: cu semiconductori

În conformitate cu norma EN 50194-1:2009

Viabilitatea dispozitivului: 5 ani

Detectare: gaze naturale, metan, propan, butan

Temperatura și umiditatea de funcționare: -10 °C la +40 °C, 0 la 95 % (fără condensare)

Semnalizare acustică: > 85 dB la distanța de 1 m

Tabelul stărilor posibile ale detectorului

Stare Mentiune LED verde LED galben LED roşu Sirena
Regim autotestare	La conectare în rețea	luminează cca 2 secunde	luminează cca 2 secunde	luminează cca 2 secunde	piuie 1×
Regim de adaptare	Cca 180 secunde de la conectare în rețea	clipește	nu luminează	nu luminează	inactivă
Regim stand-by	Stare normală a detectorului	luminează	nu luminează	nu luminează	inactivă
Testul funcționalității	Apăsați lung butonul TEST/HUSH	luminează	nu luminează	clipește	piuie intermitent
Regim Alarmă Gaz detectat luminează			nu luminează	clipește	piuie intermitent
Alarmă silențioasă	Apăsați butonul TEST/HUSH	luminează	nu luminează	clipește inactivă
Stare Mențiune LED verde LED galben LED roșu Sirena
Senzor de gaze defect	Înlocuiti detectorul	luminează luminează		nu luminează	piuie 1× la fiecare 30 secunde
Sfârșitul viabilității detectorului	Înlocuiti detectorul	luminează luminează		nu luminează	piuie de 3× la fiecare 30 secunde
Detector oprit	Cablul de alimentare deconectat din rețea	nu luminează	nu luminează	nu luminează	inactivă

Descrierea detectorului Vezi fig. 1

1 – Sirenă sonoră

2 - Diode LED

POWER – culoare verde

FAULT – culoare galbenă

ALARM – culoare roşie

3 - Butonul TEST/HUSH

Servește la testarea funcționalității detectorului sau alarmă silențioasă

4 – Data sfârșitului viabilității detectorului

Instalarea

Instalarea trebuie executată de către o persoană competentă.

Persoana care execută montajul este responsabilă pentru instalarea produsului în conformitate cu reglementările valabile.

În caz de nedumeriri privind instalarea apelați la specialiști calificați.

În caz ideal, detectorul ar trebui să fie instalat în încăperea în care există pericolul cel mai mare de scurgere a gazelor, de ex. bucătărie.

Gazul natural este mai uşor decât aerul și are tendința să urce în sus și să se concentreze în spațiile aflate deasupra locului de scurgere.

Detectorul ar trebui instalat deasupra nivelului locului probabil de scurgere a gazului, la cca 30 cm de tavan.

Nu instalați detectorul la locul în care fluxul de aer este dificil datorită mobilei și altor dotări.

Detectorul ar trebui instalat la loc uşor accesibil, pentru ca, în caz de alarmă, utilizatorul să poată apăsa butonul TEST/HUSH.

Detectorul ar trebui instalat la locul din care va fi auzită bine alarma.

Nu instalati detectorul:

• Direct deasupra consumatoarelor de bucătărie
• Afară din clădire
• În spațiu închis (de ex. dulap)

• Direct deasupra chiuvetei
  • Lângă fereastră sau ușă

• Lângă ventilator

• Spațiu în care temperatura nu este în intervalul -10 °C la +40 °C
• La locul în care ar putea interveni murdărirea/astuparea orificiilor de aerisire ale detectorului
• La loc umed

Exemplu de amplasare a detectorului Vezi fig. 2

1 - Detector de gaze

Instalarea detectorului pe perete

Înainte de instalare opriți alimentarea cu curent în încăpere.

Asigurați-vă că la locul de instalare nu se află instalația electrică ori conducte.

Conform plăcii de montaj marcați la locul de instalare 2 găuri de executat, vezi ilustrația 2 Executați în perete două găuri (ø 5 mm).

In aceste găuri introduceți diblurile atașate, atașați placa de montaj și cu ajutorul șuruburilor o fixați pe perete.

Asamblati partea din spate a detectorului pe placa de montaj în două proeminențe ale plăcii de montaj.

Vezi fig. 3

A - detector

E – găuri în perete

B - şuruburi

F – proeminente de fixare

C - placa de montaj

După instalare conectați detectorul la rețeaua de 230 V, va avea loc adaptarea timp de 3 minute și va clipi LED-ul verde.

Când LED-ul verde încetează să clipească și va lumina continuu, detectorul este în funcțiune.

Mențiune: pentru funcționarea fără probleme a detectorului este necesar ca în încăpere să fie concentrația de oxigen de min. 21 %.

REGIM DE TESTARE

În caz de necesitate puteți verifica funcționalitatea detectorului.

Apăsați lung butonul TEST/HUSH.

LED-ul verde va lumina, LED-ul roşu va clipi și va piui sirena.

Activați regimul de testare 1× pe săptămână.

STARE DE EROARE

Dacă detectorul este în stare de eroare, nu este funcțional.

Starea de eroare este indicată cu 1 piuit la fiecare 30 de secunde și lumina LED-ului verde și galben.

Deconectați detectorul de la rețea și conectați din nou peste un moment.

Efectuați testul funcționalității.

Dacă detectorul nu va fi funcțional, apelați la centrul de service.

SFÂRŞITUL VIABILITĂȚII DETECTORULUI

Viabilitatea detectorului este de 5 ani de la fabricatie.

După expirarea acestui termen detectorul nu se mai poate folosi și trebuie înlocuit cu dispozitiv nou.

Data de înlocuire a detectorului este indicată pe partea din față sub butonul TEST/HUSH.

Dacă folosiți mai multe detectoare, nu uitați să verificați la fiecare data înlocuirii cu altul nou!

AVERTIZARE ASUPRA ALARMEI

În cazul detectării gazului, va lumina continuu LED-ul verde si va clipi LED-ul roşu.

În același timp va piui sirena.

Pentru reducerea sirenei apăsati butonul TEST/HUSH, reducerea va dura 5 minute.

Apoi va fi din nou activă sirena alarmei.

La constatarea alarmei procedați în felul următor:

Stingeti toate sursele de foc deschis.

Opriți toate consumatoarele pe gaz.

Nu aprindeți și nu stingeți niciun consumator electric, inclusiv detectorul însuși.

Opriți alimentarea cu gaz și robinetul principal de gaz.

Deschideți geamurile și uşile.

Nu folosiți telefonul mobil în clădirea în care se presupune că se scurge gazul.

Informați pe cei din jur (nu sunați la vecini, doar bateți la ușă).

Dacă alarma este în continuare activă și nu este constatată cauza scurgerii de gaz, părăsiți clădirea și contactați serviciul de intervenție și depanare al furnizorului de gaz. Ori contactați pompierii ori politia.

Grija și întreținerea

Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze corect ani îndelungați. lată câteva recomandări pentru o manipulare corectă:

• Înainte de folosirea produsului, citiți cu atenție manualul de utilizare.
• După 5 ani produsul trebuie înlocuit cu altul nou – vezi data înlocuirii pe partea din față.
• Curățați produsul în mod regulat – minim 1× pe lună.
• Cu un aspirator curățați cu atenție praful ori eventuale impurități din orificiile de aerisire a produsului.
• Este interzisă vopsirea produsului.
• Nu expuneți produsul la lumina directă a soarelui, temperatură și umiditate extremă și la variații bruște de temperatură. S-ar diminua precizia detectării.
• Nu amplasați produsul în locuri expuse vibrațiilor și zguduiturilor – ar putea provoca deteriorarea lui.
• Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, deformarea componentelor de plastic.
• Nu expuneți produsul la ger, ploaie nici umiditate, stropi sau jeturi de apă. Următoarele substanțe pot provoca alarmă falsă sau deteriora senzorul: vapori de silicon, sulfat de

hidrogen, oxizi de sulf, clor gazos, acid clorhidric, metale alcaline, apă, produse cu continut de alcool, izobutan, izopropanol, etilenă, acetat de etil, benzen, toluen, vopsele, diluanți, solventi, adezivi, spray de păr, parfumuri, apă de colonie.

• Pe produs nu așezați surse de foc deschis, de ex. lumânare aprinsă etc.
• Nu amplasati produsul în locuri fără flux de aer îndestulător.
• Nu introduceti în orificiile de aerisire niciun fel de obiecte, nu acoperiți produsul.
• Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției. Produsul trebuie reparat doar de un specialist calificat.
• La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenți – ar putea zgâria componentele de plastic și întrerupe circuitele electrice.
• Nu scufundați produsul în apă sau în alte lichide.
• În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare la magazinul în care l-ați procurat.
• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experienta și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora. Trebuie asigurată supravegherea copiilor, pentru a se împiedica joaca lor cu acest aparat.

Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folosiți bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțele periculoase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumneavoastră.
