P56450 - Detektor kouře Emos - Bezplatný návod k obsluze

Typ produktu	Detektor plynu
Značka	Emos
Model	P56450
Typ senzoru	Polovodičový
Detekované plyny	Zemní plyn, metan, propan, butan
Norma	EN 50194-1:2009
Životnost zařízení	5 let
Akustická signalizace	>85 dB při 1 m
Spotřeba elektrické energie	<4 W
Citlivost detekce	6 % DMP (dolní mez výbušnosti)
Napájení	Síť 230 V
Rozměry (D × V × H)	117 × 77,4 × 36,3 mm
Hmotnost	239 g
Provozní teplota	-10 °C až +40 °C
Provozní vlhkost	0 % až 95 % (bez kondenzace)
Stupeň krytí	IPX2D
Montáž	Nástěnná, asi 30 cm od stropu
Testovací/vypínací tlačítko	Tlačítko TEST/HUSH
Čištění	Měsíční jemné vysávání otvorů
Údržba	Nelakovat, nezakrývat otvory
Indikace konce životnosti	3 zvukové signály každých 30 sekund + rozsvícená žlutá LED
Opravitelnost	Neopravitelné uživatelem, kontaktujte servis
Záruka	Neuvedeno (odhad: 2 roky)

Často kladené otázky - P56450 Emos

Kam nainstalovat detektor plynu P56450?

Nainstalujte detektor v místnosti s největším rizikem úniku (např. kuchyně), asi 30 cm od stropu, protože zemní plyn je lehčí než vzduch. Vyhněte se místům s průvanem, blízko dřezu, okna nebo ventilátoru.

Jak otestovat detektor P56450?

Stiskněte a podržte tlačítko TEST/HUSH. Rozsvítí se zelená LED, červená LED bliká a siréna vydává pípání. Tento test provádějte jednou týdně.

Co dělat v případě plynového poplachu?

V případě poplachu červená LED bliká a siréna zní. Postupujte následovně: vypněte oheň a plynové spotřebiče, uzavřete přívod plynu, otevřete dveře a okna, nemanipulujte s žádnými elektrickými zařízeními, opusťte budovu a zavolejte záchrannou službu (hasiče nebo plynárenskou pohotovost).

Jak dočasně vypnout alarm?

Stiskněte tlačítko TEST/HUSH pro ztlumení sirény na 5 minut. Po této době se alarm znovu aktivuje, pokud je plyn stále přítomen.

Jaká je životnost detektoru P56450?

Životnost je 5 let od data výroby. Datum výměny je uvedeno na přední straně pod tlačítkem TEST/HUSH. Po uplynutí této doby vyměňte detektor.

Jak udržovat detektor plynu?

Čistěte detektor alespoň jednou měsíčně jemným vysáváním prachu z ventilačních otvorů vysavačem. Nelakujte zařízení a nezakrývejte otvory.

Co znamenají různé LED na detektoru?

Stálá zelená LED: normální pohotovost. Blikající zelená LED: adaptační režim (3 min po zapnutí). Rozsvícená žlutá a zelená LED: vadný senzor nebo konec životnosti. Blikající červená LED: poplach – detekován plyn.

Jaké plyny může detektor detekovat?

Detektor P56450 detekuje hořlavé plyny: zemní plyn, metan, propan a butan. Je v souladu s normou EN 50194-1:2009.

Funguje detektor bez napájení?

Ne, detektor musí být připojen k síti 230 V. Nemá záložní baterii. V případě výpadku proudu je nefunkční.

Co dělat, když detektor pípá každých 30 sekund?

Pípání každých 30 sekund s rozsvícenou zelenou a žlutou LED indikuje poruchu senzoru. Odpojte a znovu připojte detektor. Pokud problém přetrvává, kontaktujte servis pro výměnu.

NÁVOD K OBSLUZE P56450 Emos

Detektor slouží k indikaci úniku hořlavých plynů (zemní plyn, metan, propan, butan) v domácnostech.

Tento návod obsahuje důležité bezpečnostní informace o instalaci a provozu detektoru. Pozorně si tuto příručku přečtěte a bezpečně ji uschovejte pro budoucí potřebu. S obsluhou detektoru seznamte také všechny ostatní obyvatele budovy, aby dokázali reagovat na jeho signály (bezplatná nonstop linka pro celou ČR je 1239).

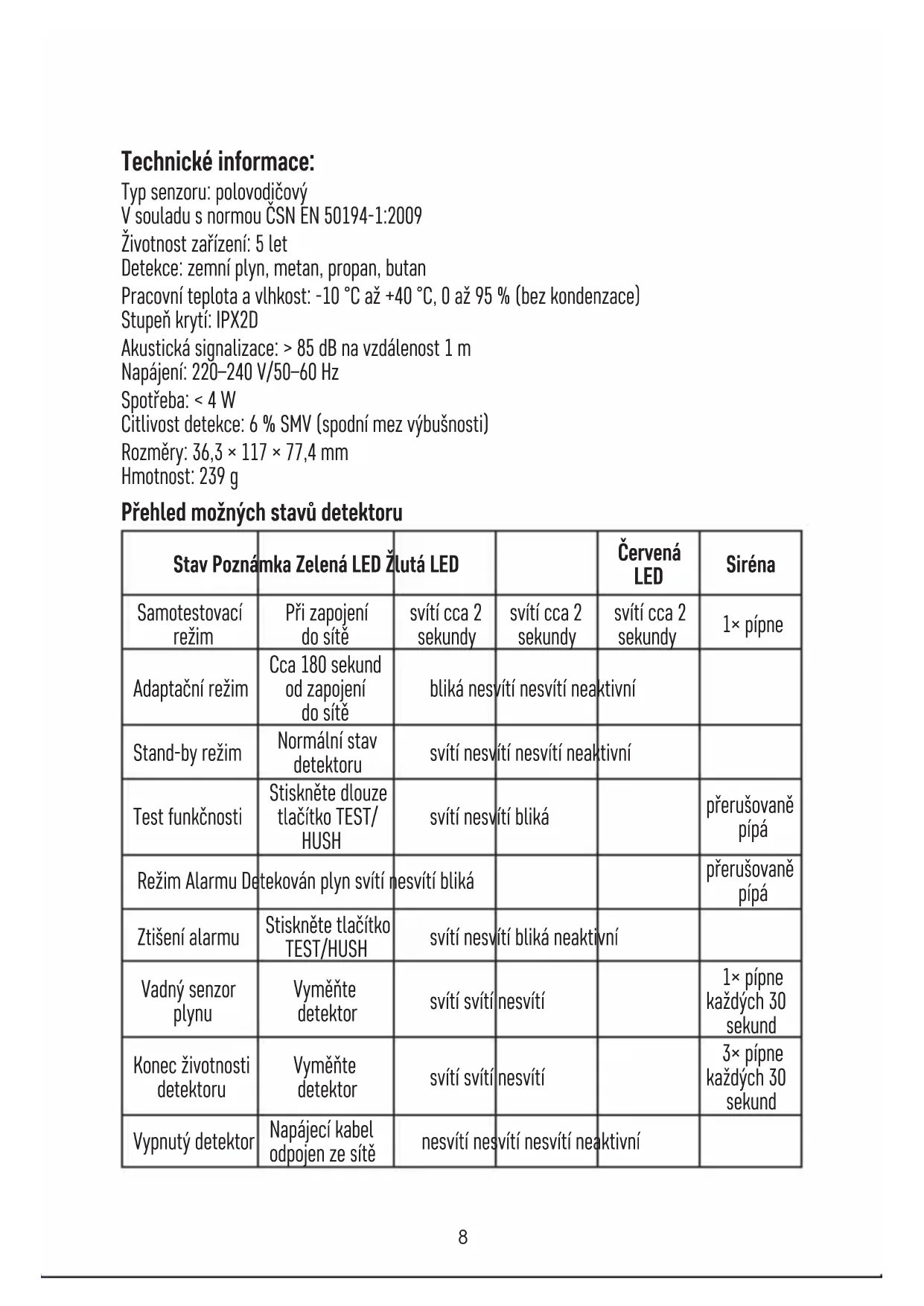

Technické informace:

Typ senzoru: polovodičový

V souladu s normou CSN EN 50194-1:2009

Životnost zařízení: 5 let

Detekce: zemní plyn, metan, propan, butan

Pracovní teplota a vlhkost: -10 °C až +40 °C, 0 až 95 % (bez kondenzace)

Stupeň krytí: IPX2D

Akustická signalizace: > 85 dB na vzdálenost 1 m

Napájení: 220–240 V/50–60 Hz

Spotřeba: < 4 W

Citlivost detekce: 6 % SMV (spodní mez výbušnosti)

Rozměry: 36,3 × 117 × 77,4 mm

Hmotnost: 239 g

Přehled možných stavů detektoru

Stav Poznámka Zelená LED Žlutá LED				Červená LED	Siréna
Samotestovací režim	Při zapojení do sítě	svítí cca 2 sekundy	svítí cca 2 sekundy	svítí cca 2 sekundy	1× pípne
Adaptační režim	Cca 180 sekund od zapojení do sítě	bliká nesvítí	nesvítí neaktivní
Stand-by režim	Normální stav detektoru	svítí nesvítí	nesvítí neaktivní
Test funkčnosti	Stiskněte dlouze tlačítko TEST/HUSH	svítí nesvítí	bliká		přerušovaně pípá
Režim Alarmu Detekován plyn svítí	nesvítí bliká				přerušovaně pípá
Ztišení alarmu	Stiskněte tlačítko TEST/HUSH	svítí nesvítí	bliká neaktivní
Vadný senzor plynu	Vyměňte detektor	svítí svítí	nesvítí		1× pípne každých 30 sekund
Konec životnosti detektoru	Vyměňte detektor	svítí svítí	nesvítí		3× pípne každých 30 sekund
Vypnutý detektor	Napájecí kabel odpojen ze sítě	nesvítí	nesvítí neaktivní

Popis detektoru Viz obr. 1

1 – Hlasitá siréna

2 - LED diody

POWER – zelená barva

FAULT – žlutá barva

ALARM – červená barva

3 - Tlačítko TEST/HUSH

Slouží pro otestování funkčnosti

detektoru nebo ke ztišení alarmu

4 – Datum konce životnosti detektoru

Instalace

Instalaci musí provádět kompetentní osoba.

Osoba provádějící montáž je zodpovědná za instalaci produktu v souladu s platnými předpisy.

V případě pochybností se s instalací obrat'te na kvalifikované profesionály.

Detektor by měl být ideálně nainstalován v místnosti, kde je největší riziko úniku plynu, např. kuchyň.

Zemní plyn je lehčí než vzduch a má tendenci stoupat nahoru a zaplnit prostory, které jsou nad místem úniku.

Detektor by měl být nainstalován nad úroveň pravděpodobného místa úniku plynu, cca 30 cm od stropu.

Neinstalujte detektor na místo, kde je ztíženo proudění vzduchu nábytkem a ostatním vybavením.

Detektor by měl být instalován na dobře přístupném místě, aby v případě alarmu byl uživatel schopen stisknout tlačítko TEST/HUSH.

Detektor by měl být instalován na místě, z kterého bude alarm dobře slyšitelný.

Neinstalujte detektor:

• přímo nad kuchyňskými spotřebiči
• venku mimo budovu
  • v uzavřeném prostoru (např. skříň)
• přímo nad dřez
• vedle okna nebo dveří
• vedle ventilátoru
  • v prostoru, kde není teplota v rozmezí -10 °C až +40 °C
• na místě, kde může dojít k zašpinění/ucpání větracích otvorů detektoru
• na vlhkém místě

Příklad umístění detektoru Viz obr. 2

1 - Detektor plynu

Instalace detektoru na zed'

Před instalací vypněte přívod elektriny do místnosti.

Ujistěte se, že na místě instalace není elektrické vedení nebo trubky.

Podle montážní desky označte na místě instalace 2 otvory pro vrtání, viz obrázek 2.

Vyvrtejte dva otvory (ø 5 mm) do zdi.

Do otvorů zasuňte přiložené hmoždinky, přiložte montážní desku a pomocí vrutů ji připevněte na zed'.

Nasad'te zadní stranu detektoru pevně na fixační výstupky montážní desky.

Viz obr. 3

A - detektor

B - vruty

C - montážní deska

D - hmoždinky

E - otvory ve zdi

F – fixační výstupky

G - otvory na zavěšení

UVEDENÍ DO PROVOZU

Po instalaci připojte detektor do sítě 230 V, kdy proběhne adaptace po dobu 3 minut a bude blikat zelená LED.

Až zelená LED přestane blikat a bude trvale svítit, je detektor připraven k provozu.

Poznámka: pro bezproblémový provoz detektoru je nutné, aby koncentrace kyslíku v místnosti byla min. 21 %.

TESTOVACÍ REŽIM

V prípadě potřeby můžete zkontrolovat funkčnost detektoru.

Stiskněte dlouze tlačítko TEST/HUSH.

Zelená LED bude svítit, červená LED bude blikat a siréna bude pípat.

Testovací režim provádějte 1× týdně.

CHYBOVÝ STAV

Pokud je detektor v chybovém stavu, není funkční.

Chybový stav je indikován každých 30 sekund 1× pípnutím a zelená a žlutá LED svítí.

Odpojte detektor ze sítě a po chvíli znovu zapojte.

Proved'te test funkčnosti.

Pokud nebude detektor funkční, obrat'te se na servisní středisko.

KONEC ŽIVOTNOSTI DETEKTORU

Životnost detektoru je 5 let od výroby.

Po uplynutí této doby nesmí být používán a je nutné ho nahradit novým zařízením.

Datum nahrazení detektoru je uvedeno na přední straně detektoru pod tlačítkem TEST/HUSH.

Pokud používáte více detektorů, nezapomeňte u všech zkontrolovat datum nahrazení za nový!

UPOZORNĚNÍ NA ALARM

V případě zjištění plynu bude trvale svítit zelená LED a blikat červená LED.

Zároveň bude pípat siréna.

Pro ztišení sirény stiskněte tlačítko TEST/HUSH, ztišení bude trvat 5 minut.

Potom bude znovu aktivní siréna alarmu.

Při zjištění alarmu postupujte následovně.

Uhaste všechny otevřené ohně.

Vypněte všechny plynové spotřebiče.

Nezapínejte ani nevypínejte žádné elektrospotřebiče, včetně samotného detektoru.

Vypněte přívod plynu a hlavní uzávěr plynu.

Otevřete okna a dveře.

Nepoužívejte mobil v budově, kde se předpokládá únik plynu.

Informujte své okolí (na sousedy nezvoňte, pouze klepejte na dveře).

Pokud je alarm stále aktivní a není zjištěna přičina úniku plynu, opust'te budovu a ihned kontaktujte pohotovostní poruchovou službu dodavatele plynu. Nebo kontaktujte hasiče či policii.

Péče a údržba

Výrobek je navržen tak, aby při vhodném zacházení spolehlivě sloužil řadu let. Zde je několik rad pro správnou obsluhu:

• Než začnete s výrobkem pracovat, pozorně si pročtěte uživatelský manuál.
• Výrobek je nutné po 5 letech nahradit novým – viz datum výměny na přední straně.
• Výrobek pravidelně čistěte – minimálně 1× za měsíc.
• Vysavačem opatrně vysajte případnoý prach a špínu z ventilačních otvorů výrobku.
  • Výrobek se nesmí barvit.
• Nevystavujte výrobek prímému slunečnímu světlu, extrémnímu chladu a vlhku a náhlým změnám teploty. Snížilo by to presnost snímání.
• Neumístujte výrobek do míst náchylných k vibracím a otrésům – mohou způsobit jeho poškození.
• Nevystavujte výrobek nadměrnému tlaku, nárazům, prachu, vysoké teplotě nebo vlhkosti – mohou způsobit poruchu funkčnosti výrobku, deformaci plastových částí.
• Nevystavujte výrobek mrazu, dešti ani vlhku, kapající a stříkající vodě. Následující látky mohou způsobit falešný alarm nebo poškodit sensor: silikonové páry, sirovodík, oxidy síry, plynnýchlór, chlorovodík, alkalické kovy, voda, produkty s obsahem alkoholu, isobutan, isopropanol, ethylen, ethylacetát, benzen, toluen, barvy, ředidla, rozpouštědla, lepidla, sprej na vlasy, parfémy, vody po holení.
• Neumistujte na výrobek žádné zdroje otevřeného ohně, např. zapálenou svíčku apod.
• Neumistujte výrobek na místa, kde není zajištěno dostatečné proudění vzduchu.
• Nevsunujte do větracích otvorů výrobku žádné předměty, výrobek nezakrývejte.
• Nezasahujte do vnitřních elektrických obvodů výrobku – můžete jej poškodit a automaticky tím ukončit platnost záruky. Výrobek by měl opravovat pouze kvalifikovaný odborník.
• K čištění používejte mírně navlhčený jemný hadřík. Nepoužívejte rozpouštědla ani čistící přípravky – mohly by poškrábat plastové části a narušit elektrické obvody.
  • Výrobek neponořujte do vody ani jiných kapalin.
• Při poškození nebo vadě výrobku neprovádějte žádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.
• Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo, nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné

látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

SK | Detektor plynu

Typ senzora: polovodičový

V súlade s normou EN 50194-1:2009

ALARM – červená farba

3 - Tlačidlo TEST/HUSH

4 – Dátum konca životnosti detektora

Inštalácia

Neinštalujte detektor:

Zelená LED bude svietit', červená LED bude blikat' a siréna bude pípat'.

Testovací režim vykonávajte 1× týždenne.

CHYBOVÝ STAV

Odpojte detektor zo siete a po chvíli znovu zapojte.

Preved'te test funkčnosti.

Zároveň bude pípat' siréna.

Pre stíšenie sirény stlačte tlačidlo TEST/HUSH, stíšenie bude trvat' 5 minút.

Pri zistení alarmu postupujte nasledovne.

Starostlivost' a údržba

- Výrobok pravidelne čistite – minimálne 1× za mesiac.
