P56450 - Suitsuandur Emos - Tasuta kasutusjuhend
Leidke seadme juhend tasuta P56450 Emos PDF-formaadis.
| Toote tüüp | Gaasiandur |
| Bränd | Emos |
| Mudel | P56450 |
| Anduri tüüp | Pooljuht |
| Tuvastatavad gaasid | Maagaas, metaan, propaan, butaan |
| Standard | EN 50194-1:2009 |
| Seadme eluiga | 5 aastat |
| Helisignaal | >85 dB 1 m kaugusel |
| Elektritarbimine | <4 W |
| Tundlikkus | 6 % LIE (alumine plahvatuspiir) |
| Toide | Võrk 230 V |
| Mõõdud (P × K × S) | 117 × 77,4 × 36,3 mm |
| Kaal | 239 g |
| Töötemperatuur | -10 °C kuni +40 °C |
| Tööniiskus | 0 % kuni 95 % (ilma kondensatsioonita) |
| Kaitsetase | IPX2D |
| Paigaldus | Seinale, umbes 30 cm kaugusele laest |
| Testi / vaigistusnupp | TEST/HUSH nupp |
| Puhastamine | Igakuine õrn tolmuimejaga puhastamine avadest |
| Hooldus | Ärge värvige, ärge ummistage avasid |
| Eluea lõpu märguanne | 3 helisignaali iga 30 sekundi järel + kollane LED põleb |
| Parandatavus | Kasutaja poolt mitteparandatav, võtke ühendust teenindusega |
| Garantii | Täpsustamata (hinnanguliselt 2 aastat) |
Korduma kippuvad küsimused - P56450 Emos
Kasutajate küsimused teemal P56450 Emos
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Suitsuandur PDF-formaadis tasuta! Leidke oma juhend P56450 - Emos ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. P56450 kaubamärgi Emos.
KASUTUSJUHEND P56450 Emos
Andur tuvastab tuleohtlike gaaside (maagaas, metaan, propaan, butaan) lekkeid majapidamistes. See juhend sisaldab anduri paigaldamise ja käsitsemisega seotud olulist ohutusteavet. Lugege seda juhendit põhjalikult ja hoidke see kindlas kohas alles. Tutvustage anduri tööpõhimõtteid hoone teistele elanikele, et nad saaksid selle signaalidele asjakohaselt reageerida.

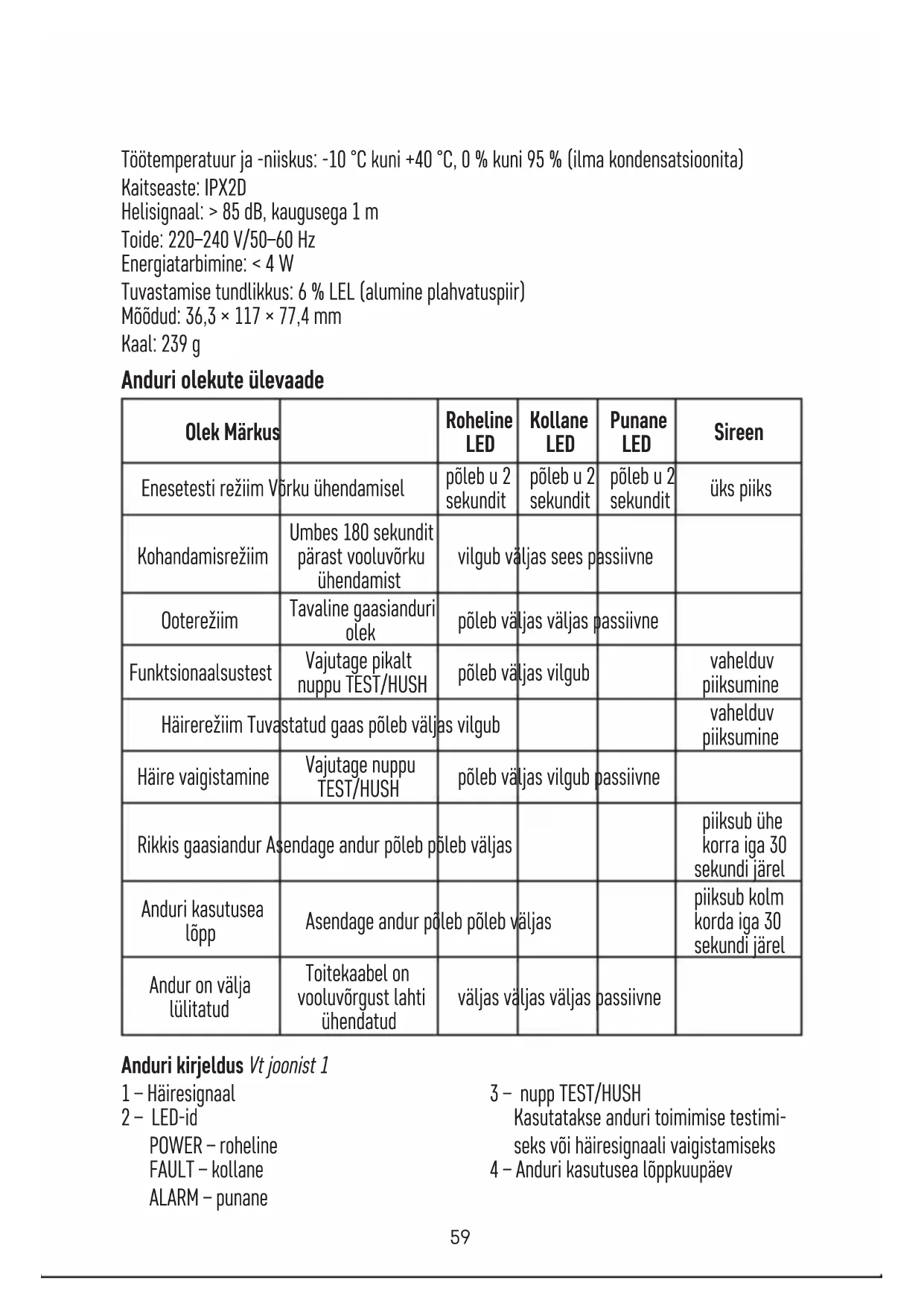

Tehniline informatsioon:
Anduri tüüp: pooljuht
Vastavalt standardile EN 50194-1:2009
Kasutusiga: 5 aastat
Tuvastamine: maagaas, metaan, propaan, butaan
Töötemperatuur ja -niiskus: -10 °C kuni +40 °C, 0 % kuni 95 % (ilma kondensatsioonita)
Kaitseaste: IPX2D
Helisignaal: > 85 dB, kaugusega 1 m
Tuvastamise tundlikkus: 6 % LEL (alumine plahvatuspiir)
Mõõdud: 36,3 × 117 × 77,4 mm
Kaal: 239 g
Anduri olekute ülevaade
| Olek Märkus | Roheline LED | Kollane LED | Punane LED | Sireen | |
| Enesetesti režiim Võrku ühendamisel | põleb u 2 sekundit | põleb u 2 sekundit | põleb u 2 sekundit | üks piiks | |
| Kohandamisrežiim | Umbes 180 sekundit pärast vooluvõrku ühendamist | vilgub väljas sees passiivne | |||
| Ooterežiim | Tavaline gaasianduri olek | põleb väljas väljas passiivne | |||
| Funktsionaalsustest | Vajutage pikalt nuppu TEST/HUSH | põleb väljas vilgub | vahelduv piiksumine | ||
| Häirerežiim Tuvastatud gaas põleb väljas vilgub | vahelduv piiksumine | ||||
| Häire vaigistamine | Vajutage nuppu TEST/HUSH | põleb väljas vilgub passiivne | |||
| Rikkis gaasiandur Asendage andur põleb põleb väljas | piiksub ühe korra iga 30 sekundi järel | ||||
| Anduri kasutusea lõpp | Asendage andur põleb põleb väljas | piiksub kolm korda iga 30 sekundi järel | |||
| Andur on välja lülitatud | Toitekaabel on vooluvõrgust lahti ühendatud | väljas väljas väljas passiivne | |||
Anduri kirjeldus Vt joonist 1
1 - Häiresignaal
2 - LED-id
POWER - roheline
FAULT - kollane
ALARM – punane
3 - nupp TEST/HUSH
Kasutatakse anduri toimimise testimi- seks või häiresignaali vaigistamiseks
4 – Anduri kasutusea löppkuupäev
Paigaldamine
Paigaldada tohib üksnes vastava kvalifikatsiooniga isik.
Paigaldaja vastutab toote nõuetekohase paigalduse eest.
Kahtluse korral laske toode paigaldada spetsialistil.
Ideaalis tuleb andur paigaldada ruumi, kus gaasilekke oht on suurim, nt köök.
Maagaas on õhust kergem ja kaldub tõusma ja täitma lekkekoha kohal asuva ruumi.
Andur tuleb paigaldada töenäolise lekkekoha kohale, u 30 cm kaugusele laest.
Ärge paigaldage detektorit kohta, kus öhuvoolu takistavad mööbel ja muud seadmed.
Andur tuleb paigaldada ligipääsetavasse kohta, et kasutaja saaks häiresignaali korral vajutada nuppu TEST/HUSH.
Andur tuleb paigaldada kohta, kust häiresignaali on kerge kuulda.
Ärge paigaldage andurit:
- otse köögiseadmete kohale
- hoonest väljaspoole
- suletud ruumi (nt kappi)
- otse valamu kohale
- akna või ukse kõrvale
- ventilaatori kõrvale
- kohta, kus temperatuur ei ole vahemikus -10 °C kuni +40 °C
- kohta, kus anduri avad võivad määrduda või ummistuda
- niiskesse kohta
Anduri paigutuse näide Vt joonist 2
1 - Gaasiandur
Anduri paigaldamine seinale
Enne paigaldamist lülitage ruumi toide välja.
Veenduge, et anduri paigaldamiseks ette nähtud kohas ei ole juhtmeid ega torusid.
Kasutage kahe puurimisava tähistamiseks paigaldusplaati, vt joonist 2.
Sisestage kaasasolevad tüüblid avadesse, seadke kinnitusalus paika ja kruvige see seina külge.
Paigaldage anduri tagaosa kindlalt kinnitustele paigaldusplaadil.
Vt joonist 3
| A – andur | E – augud seinas |
| B – kruvid | F – kinnitused |
| C – paigaldusplaat | G – riputusavad |
| D – seinatüüblid |
SISSELÜLITAMINE
Pärast paigaldamist ühendage andur 230 V vörguga. Anduril kulub kohanemiseks umbes 3 minutit ja selle aja jooksul vilgub roheline LED.
Kui roheline LED lõpetab vilkumise ja jääb põlema, on andur kasutusvalmis.
Märkus. Selleks, et andur töötaks veatult, on vajalik, et ruumi hapniku kontsentratsioon oleks vähemalt 21 %.
TESTIMISREŽIIM
Vajaduse korral saate anduri tööd kontrollida.
Vajutage pikalt nuppu TEST/HUSH.
Roheline LED süttib, punane LED vilgub ja häire hakkab piiksuma.
Kasutage testimisrežiimi üks kord nädalas.
HOIATUSREŽIIM
Hoiatusrežiimi ajal seade ei tööta.
Vea olekut tähistab üks piiks iga 30 sekundi järel ning süttinud roheline ja kollane LED.
Uhendage andur vooluvõrgust lahti ja ühendage see möne minuti pärast uuesti.
Testige seadme töökorrasolekut.
Kui andur endiselt ei tööta, pöörduge teeninduskeskuse poole.
ANDURI KASUTUSEA LÖPP
Anduri tööea pikkus on 5 aastat alates tootmiskuupäevast.
Pärast tööea löppu ei tohi seadet enam kasutada ja see tuleb uue vastu välja vahetada.
Anduri asendamise kuupäev on toodud detektori esiküljel nupu TEST/HUSH all.
Juhul kui kasutate mitut seadet, jälgige nende väljavahetamise kuupäevi!
HÄIRESIGNAAL
Gaasi tuvastamisel süttib roheline LED ja punane LED vilgub.
Samal ajal piiksub sireen.
Sireeni vaigistamiseks vajutage nuppu TEST/HUSH; sireen vaigistatakse 5 minutiks.
Seejärel häiresireen taasaktiveerub.
Häire korral toimige järgmiselt.
Kustutage köik lahtised leegid.
Lülitage köik gaasiseadmed välja.
Arge lülitage ühtegi elektriseadet sisse ega välja, kaasa arvatud andurit ennast.
Lülitage gaasivarustus ja peamine sulgventiil välja.
Avage aknad ja uksed.
Ärge kasutage mobiiltelefoni hoones, kus on töenäoliselt toiminud gaasileke.
Teavitage läheduses olevaid inimesi (ärge helistage kella, et oma naabreid hoiatada, vaid koputage).
Kui häire on endiselt aktiivne ja gaasilekke põhjust pole leitud, lahkuge hoonest ja võtke viivitama-tult ühendust gaasitarnija hädaolukorra jaotusteenusega. Või võtke ühendust tuletõrje või politseiga.
Korrashoid ja hooldamine
Toode on möeldud nõuetekohasel kasutamisel töökindlalt toimima paljude aastate jooksul. Siin on möned nõuanded nõuetekohaseks kasutamiseks:
- Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.
- 5 aasta pärast tuleb toode asendada uuega – vt asenduskuupäeva esiküljel.
- Puhastage toodet regulaarselt – vähemalt 1× kuus.
- Puhastage toote ventilatsiooniavad tolmuimejaga hoolikalt mustusest ja tolmust.
- Toodet ei tohi üle värvida.
- Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendaks tuvastamise täpsust.
- Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need võivad põhjustada kahjustusi.
- Ärge avaldage tootele ülemäärast jõudu, hoidke seda lõökide, tolmu, kõrgete temperatuuride või niiskuse eest – need võivad põhjustada toote talitlushäireid või deformeerida selle plastosi.
- Ärge jätke toodet külma, vihma või niiskuse, tilkuva või pritsiva vee kätte. Järgmised ained võivad põhjustada valesignaali või andurit kahjustada: silikoongaasid, vesiniksulfiid, vääveloksiidid, gaasiline kloor, vesinikkloriid, leelismetallid, vesi, alkoholisisaldusega tooted, isobutaan, isopropanool, etüleen, etüülatsetaat, benseen, tolueen, värvid, lahjendid, lahustid, liimid, juukselakid, parfüümid, habemeajamisjärgsed vedelikud.
- Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.
- Arge asetage toodet ebapiisava õhuvooluga kohtadesse.
- Årge sisestage esemeid toote õhutusavadesse ega katke toodet kinni.
- Arge muutke toote sisemisi elektriahelaid – see võib toodet kahjustada ja tühistab automaat-selt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsjalist.
- Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Arge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid kriimustada ja põhjustada elektriahelate korrosiooni.
- Ärge kastke toodet vette või muudesse vedelikke.
- Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.
- Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lapsi tuleb alati jälgida ning nad ei tohi seadmega mängida.
Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning möjutada nii inimeste tervist.
