P56500 - Suitsuandur Emos - Tasuta kasutusjuhend

Toote tüüp	Fotoelektriline suitsuandur
Kaubamärk	Emos
Mudel	P56500 (GS558)
Standard	ČSN EN 14604:2006 + rév. 1:2008
Kasutusiga	10 aastat
Mõõdud	120 × 120 × 35,5 mm
Kaal	120 g
Toiteallikas	2 AA leelispatareid 1,5 V
Ooterežiimi voolutarve	< 170 μA
Alarmi voolutarve	< 80 mA
Helisignaal	> 85 dB 3 m kaugusel
Kaitseaste	IP20
Töötemperatuur	0 °C kuni +40 °C
Niiskus	5 % kuni 90 % (mittekondenseeruv)
Traadita leviala	20 m (avatud ruumis)
Raadiosagedus	433 MHz, max 10 mW e.r.p.
Maksimaalne seadmete arv	30
Funktsioonid	Suitsu- ja temperatuuriandur (54-70 °C), test, vaigistus, traadita sidumine, madala patarei ja eluea lõpu indikaator
Hooldus	Puhastage vähemalt kord kuus tolmuimejaga. Ärge värvige. Ärge kasutage lahusteid.
Paigaldus	Lakke või seinale, vähemalt 50 cm nurkadest ja 10 cm seintest. Ärge paigaldage kööki, vannituppa ega garaaži.
Garantii ja hooldus	Remont kvalifitseeritud spetsialisti poolt. Võtke ühendust müüja või EMOS-i teenindusega.

Korduma kippuvad küsimused - P56500 Emos

Kuhu paigaldada suitsuandur?

Paigaldage andur lakke, koridori või magamistuppa, vähemalt 50 cm kaugusele seintest ja nurkadest. Vältige kööki, vannituba ja garaaži. Vähemalt üks andur korruse kohta.

Kuidas andurit testida?

Vajutage TEST/SILENCE nuppu umbes 5 sekundit. Andur annab 3 piiksu ja LED vilgub. Testige seda kord nädalas.

Mida teha valehäire korral?

Vajutage põhinuppu, et vaigistada alarm 10 minutiks. Oodake, kuni õhk selgineb. Ärge eemaldage patareisid.

Kuidas siduda mitu andurit?

Hoidke esimese anduri nuppu 12 sekundit all (LED põleb). Seejärel vajutage lühidalt (1-2 s) teise anduri nuppu. LED vilgub kiiresti kinnituseks. Kuni 30 andurit.

Mida tähendab piiks iga 40 sekundi järel?

See näitab nõrka patareid või riket. Vahetage patareid viivitamatult AA leelispatareide vastu. Kui piiksumine jätkub, puhastage andurit või võtke ühendust teenindusega.

Mis on anduri kasutusiga?

Kasutusiga on 10 aastat alates valmistamiskuupäevast. Väljavahetamise kuupäev on märgitud tagaküljel oleval sildil. 10 aasta pärast vahetage seade välja.

Kuidas andurit puhastada?

Kasutage tolmuimejat, et imeda õrnalt ventilatsiooniavadest tolmu. Puhastage vähemalt kord kuus. Ärge värvige andurit ja ärge kasutage kemikaale.

Kas andurit saab paigaldada haagiselamusse?

Ei, see andur ei ole ette nähtud kasutamiseks haagiselamutes või matkaautodes.

Mida teha, kui andur pärast testi ei tööta?

Kontrollige, et patareid on õigesti sisestatud ja paigaldusklamber on kindlalt paigas. Kui probleem püsib, võtke ühendust teenindusega.

Kas andurit saab teistega traadita ühendada?

Jah, traadita ühendusega sagedusel 433 MHz. Häire korral helisevad kõik sidestatud andurid. Leviala on 20 m avatud ruumis. Ärge paigaldage seda metallalusele.

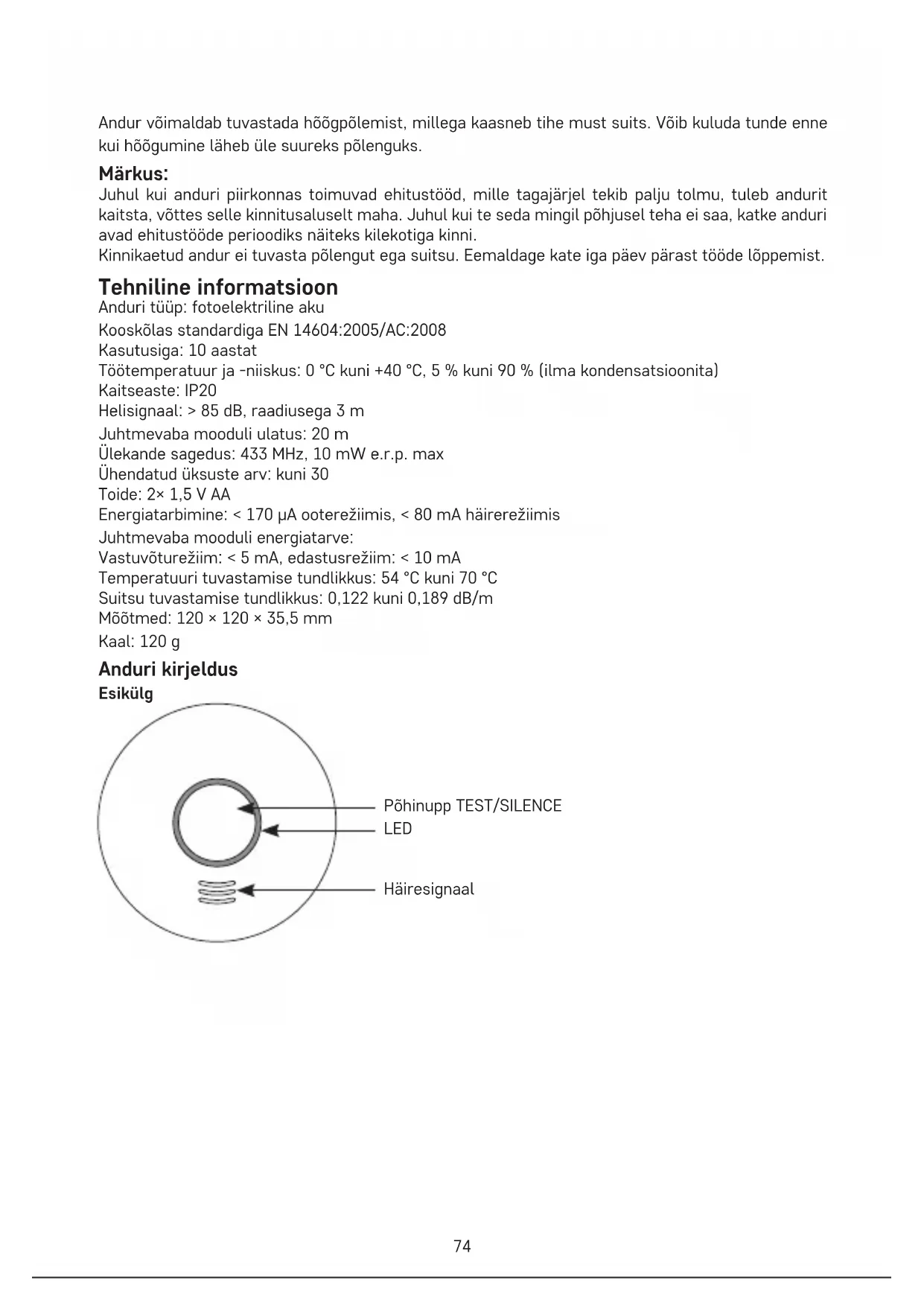

KASUTUSJUHEND P56500 Emos

See juhend sisaldab anduri paigaldamise ja käsitsemisega seotud olulist ohutusteavet. Lugege seda juhendit põhjalikult ja hoidke see kindlas kohas alles. Tutvustage anduri tööpõhimõtteid ka hoone teistele elanikele.

Koostage tulekahju evakuatsiooniplaan ja viige iga kuu läbi tulekahjuõppus. Kõik hoone elanikud peaksid olema anduri häiresignaalidega tuttavad, et suuta nendele viivitamatult reageerida.

Andur võimaldab tuvastada hõõgpõlemist, millega kaasneb tihe must suits. Võib kuluda tunde enne kui hõõgumine läheb üle suureks põlenguks.

Märkus:

Juhul kui anduri piirkonnas toimuvad ehitustööd, mille tagajärjel tekib palju tolmu, tuleb andurit kaitsta, vöttes selle kinnitusaluselt maha. Juhul kui te seda mingil põhjusel teha ei saa, katke anduri avad ehitustööde perioodiks näiteks kilekotiga kinni.

Kinnikaetud andur ei tuvasta põlengut ega suitsu. Eemaldage kate iga päev pärast tööde lõppemist.

Tehniline informatsioon

Anduri tüüp: fotoelektriline aku

Kooskõlas standardiga EN 14604:2005/AC:2008

Kasutusiga: 10 aastat

Töötemperatuur ja -niiskus: 0 °C kuni +40 °C, 5 % kuni 90 % (ilma kondensatsioonita)

Kaitseaste: IP20

Helisignaal: > 85 dB, raadiusega 3 m

Juhtmevaba mooduli ulatus: 20 m

Ülekande sagedus: 433 MHz, 10 mW e.r.p. max

Ühendatud üksuste arv: kuni 30

Toide: 2× 1,5 V AA

Energiatarbimine: < 170 μA ooterežiimis, < 80 mA häirerežiimis

Juhtmevaba mooduli energiatarve:

Vastuvõturežiim: < 5 mA, edastusrežiim: < 10 mA

Temperatuuri tuvastamise tundlikkus: 54 °C kuni 70 °C

Suitsu tuvastamise tundlikkus: 0,122 kuni 0,189 dB/m

Mõõtmed: 120 × 120 × 35,5 mm

Kaal: 120 g

Anduri kirjeldus

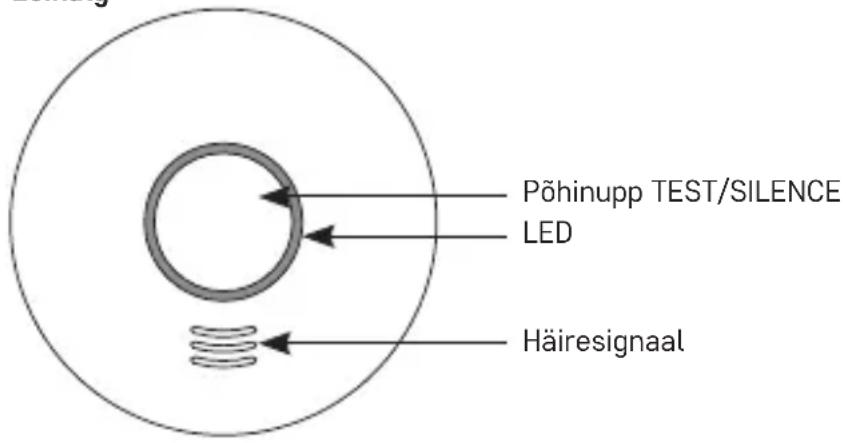

Esikülg

Tagakülg

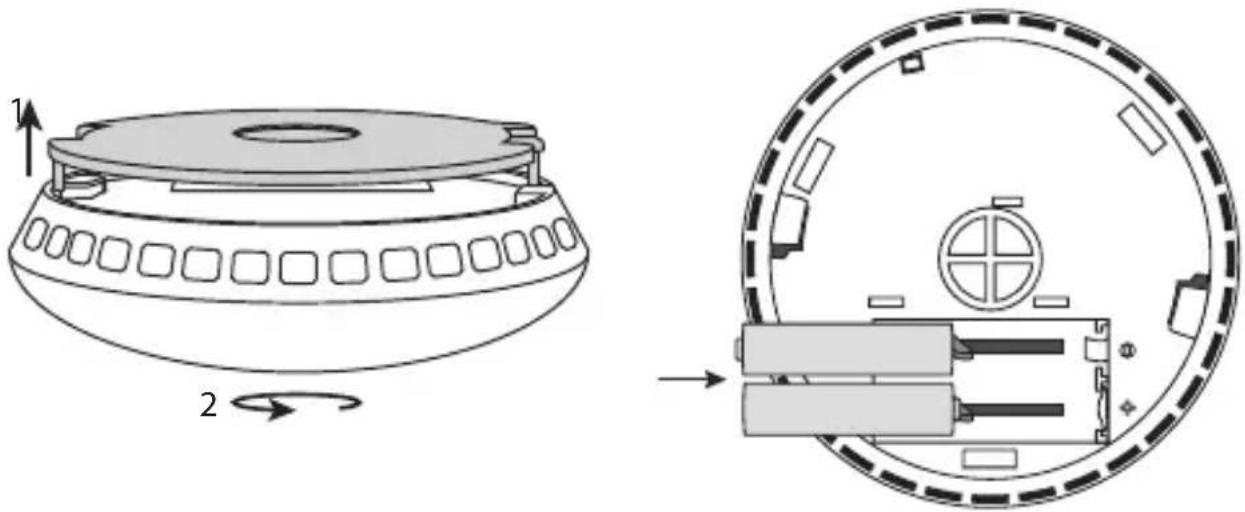

Kinnitusaluse paigaldamine Patareide sisestamine

Paigaldada tohib üksnes vastava kvalifikatsiooniga isik.

Paigaldaja vastutab toote nõuetekohase paigalduse eest.

Kahtluse korral laske toode paigaldada spetsialistil.

See andur ei ole möeldud kasutamiseks vagunelamutes.

Võimalusel tuleks suitsuandur paigaldada maja igasse ruumi, välja arvatud kööki, vannituppa ja garaaži. Maja igal korrusel, s-h trepikodades, peaks olema vähemalt üks paigaldatud suitsuandur.

Suitsuanduri asukoht peaks olema selline, et te kuuleksite selle signaali isegi magades – näiteks magamistoa ees olev koridor.

Paigaldage andur igasse magamistuppa ja iga magamistoa ees olevasse koridori. Juhul kui koridor on pikem kui 9 m, paigaldage andur selle mölemasse otsa.

Mitmekorruselises majas paigaldage andurid ühtemoodi igale korrusele.

Olete kaitstud ka alumiselt korruselt mööda trepikoda üles tõusva suitsu korral.

Keldris paigaldage andur trepi alumise astme kohale lakke.

Ärge paigaldage andurit vannituppa ega kööki; vee- või kuuma toidu aur võib põhjustada valehäireid. Garaažis võib häiresignaal sisse lülituda auto heitgaaside mõjul.

Anduri õhutusavasid ei tohi kinni katta.

Ärge pihustage anduri läheduses ega selle suunas aerosoole.

Arge värvige andurit üle.

Märkus:

Suitsuandurite hulka ja asukohta puudutavad nõudmised võivad olla riigiti erinevad. Kahtluse korral võtke ühendust näiteks tuletõrjega.

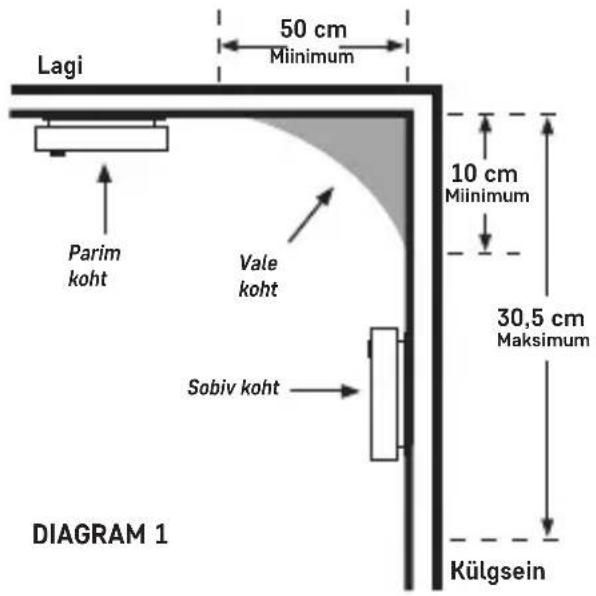

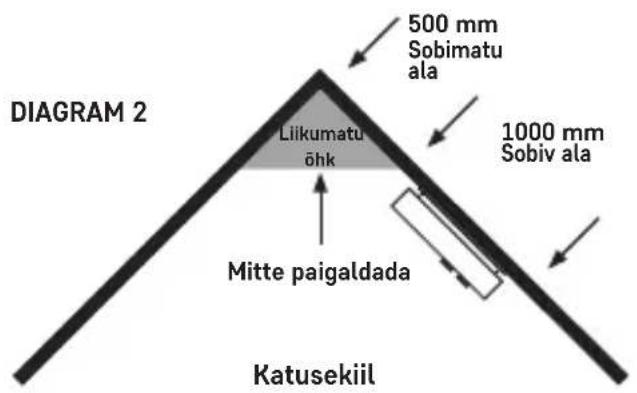

Anduri korrektse paigaldamise joonis

Seadme paigaldamine seinale

Sisestage kaasasolevad tüüblid avadesse, seadke kinnitusalus paika ja kruvige see seina külge.

Pange andurisse patareid ja testige, kas see töötab, vt „Testimisrežiim“.

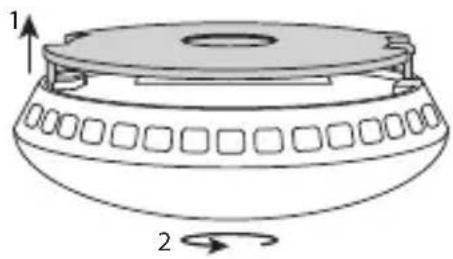

Kui andur on töökorras, siis seadke anduri tagakülg kinnitusaluse kahte kinnitusnagasse ja keerake noolega näidatud suunas, vt joonist „Kinnitusaluse paigaldamine“.

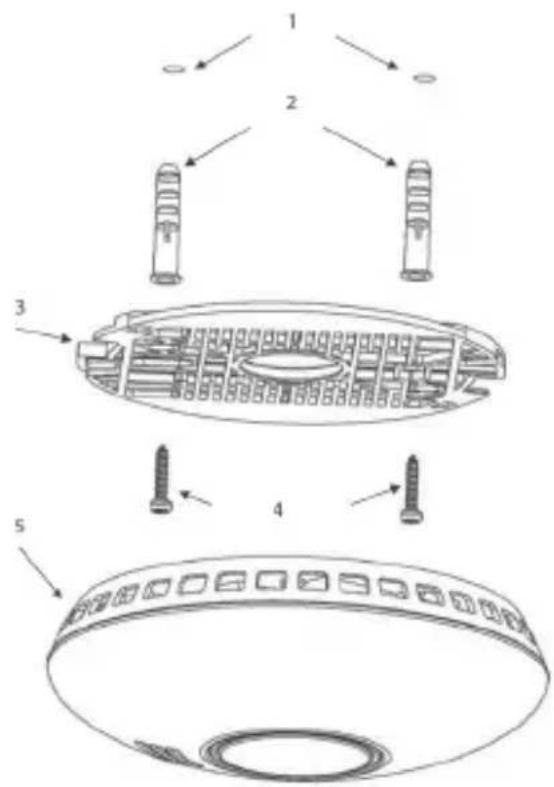

Kinnitusaluse paigaldamine

1. Andur

2. Kruvid

3. Kinnitusalus

4. Seinatüüblid

5. Seinaaugud

Kasutage ainult ühte tüüpi leelispatareisid ja ärge kunagi kasutage akusid.

Veenduge, et sisestate patareid plastklambritega osasse öigel moel!

Vt joonist „Patareide sisestamine“.

Pärast patareide sisestamist vilgub punane LED-tuli.

Punane LED jääb seejärel vilkuma 40-sekundilise intervalliga, näitamaks et andur on töökorras.

Hoiatus:

Seadme kaant ei saa sulgeda enne kui köik patareid on sisestatud!

Patareilahtri plastklamber takistab seadme katte kinnitamist.

Selleks et patareid lahtrist välja ei kukuks, tuleb alati sisestada köik patareid ja paigaldada kinnitusalus.

Testimisrežiim

Vajaduse tekkimisel või patarei vahetamise ajal saate alati testida anduri töökorrasolekut.

Hoidke vajutust põhinupul ca 5 sekundit; kuulete 3× järjest piiksatust (järgneb 1,5-sekundiline paus) ja vilgub punane LED-tuli.

Juhul kui andurist helisignaali ei kostu, kontrollige patareisid ja vaadake üle, kas seade on õigesti kokku pandud.

Ärge hoidke põhinuppu all kauem kui 12 sekundit, sest siis hakkab andur otsima ühendumisvõimalusi teiste seadmetega.

Testimise ajal võivad ka muud ühendatud andurid hakata piiksuma (juhul kui elamispinnale on pai-galdatud mitut andurit).

Pärast põhinupu vabastamist peaksid teised andurid 1 minuti jooksul piiksumise lõpetama.

Veendumaks, et andur on töökorras, kasutage testimisrežiimi 1× nädalas.

Märkus:

Testimise ajal kölav heli- ja optiline signaal annab üksnes märku sellest, et andur on töökorras.

See ei tähenda, et läheduses oleks tuvastatud suitsu.

Hoiatusrežiim

Hoiatusrežiimi ajal seade ei tööta.

Hoiatusrežiimist annab iga 40 sekundi järel märku üks piiksatus ning sellele 20 sekundi pärast järgnev punase LED-tule välgatus.

Vahetage patareid viivitamata välja ja veenduge, et andur ei ole viga saanud; puhastage anduri avaused näiteks tolmuimejaga. Testige seadme töökorrasolekut.

Juhul kui häirerežiim kestab ka pärast uute patareide sisestamist, võtke ühendust teeninduskeskusega.

Tühjad patareid

Tühjadest patareidest annab märku piiksatus ja samaaegne punase LEDi vilkumine 1× iga 40 sekundi järel.

Vahetage viivitamatult patareid välja. Kasutage ainult leelispatareisid, mitte laetavaid.

Testige seadme töökorrasolekut.

Ennetava abinõuna on soovitatav patareid 1× aastas välja vahetada.

Tühjade patareide helisignaali manuaalne vaigistamine

Vajadusel saab helisignaali ajutiselt vaigistada.

Vajutage häirerežiimi ajal põhinuppu; helisignaal vaigistatakse 8 tunniks (punane LED välgub iga 8 sekundi järel).

Anduri tööea pikkus on 10 aastat alates tootmiskuupäevast.

Pärast tööea lõppu ei tohi seadet enam kasutada ja see tuleb uue vastu välja vahetada.

Anduri väljavahetamise kuupäeva leiate seadme tagaküljel olevalt sildilt pärast teksti „Replace device“.

Juhul kui kasutate mitut seadet, jälgige nende väljavahetamise kuupäevi!

Häiresignaal

Suitsu tuvastamisel hakkab andur väljastama heli- ja optilist signaali.

Andurist kostab piiksatus ja samal ajal välgub punane LED järjest kolm korda, millele järgneb 1,5-minutiline vaikus.

Ühe piiksatuse ja välgatuse kestus on 0,5 sekundit.

Temperatuuri tõusmise korral (põlengu tuvastamisel) hakkab andur väljastama piiksatust ja sama-aegset punase LEDi välgatust pidevalt ja kiiresti.

Ühe piiksatuse ja välgatuse kestus on sel juhul 0,2 sekundit.

Juhul kui mitu andurit on omavahel juhtmevabalt ühendatud ja üks anduritest lülitub häiresignaalile, hakkavad ka teised ühendatud andurid väljastama heli- ja optilist signaali kahe kiire piiksatuse ja neile järgneva 1,2-sekundilise vaikuse vormis.

Häiresignaali käivitumise korral evakueeruge hoonest viivitamatult ja veenduge, et ka teised inimesed on hoonest väljunud.

Ärge peatuge, et abi kutsuda või oma asju kaasa võtta.

Helistage hädaabinumbrile.

Aktiivse häiresignaali vaigistamine

Vajadusel saab häiresignaali ajutiselt vaigistada.

Vajutage põhinuppu; helisignaal vaibub 10 minutiks.

Vaigistamisest annab märku punase LEDi välgatus iga 8 sekundi järel.

Kasutage vaigistusfunktsiooni üksnes valehäirete korral, mille on põhjustanud näiteks veeaur või siis küpsetamisest või kõrbevast toidust kerkiv suits. Oodake kuni õhk selgineb.

Juhul kui häirerežiimis on mitu omavahel ühendatud andurit, tuleb iga andur eraldi vaigistada.

Häirerežiimi lõpetamiseks ei tohi võtta andurist patareisid välja – see deaktiveerib anduri!

Anduritevaheline juhtmevaba ühendus

GS558 suitsuandureid saab omavahel juhtmevabalt ühendada. Siis kui üks anduritest tuvastab suitsu, võimaldab ühendus valjul helisignaalil (85 dB) andureid mööda edasi levida. See võimalus on eriti vajalik suuremates, mitmekorruselistes hoonetes.

Hoiatus: Kuna andur on varustatud juhtmevaba ühendusega, ei tohi seda paigaldada metallist alusele. See võib juhtmevaba ühenduse ulatust piirata.

Lisaandurite ühendamiseks toimige järgmiselt:

Andurite ühendamine

1. Hoidke vajutust esimese anduri põhinupul ca 12 sekundit. Süttib punane LED – andur on ühen-damiseks valmis (see režiim kestab 30 sekundit, misjärel andur lülitub standardrežiimile!).

Märkus: Juhul kui soovite ühendamisrežiimi katkestada, vajutage lühidalt põhinuppu; punane LED kustub.

1. Hoidke vajutust teise anduri põhinupul 1–2 sekundit. Punane LED vilgub samaaegselt nii esimesel kui ka teisel anduril kiiresti ja mitu korda järjest – andurid on omavahel ühendatud.

Kui soovite ühendada veel andureid, siis jätkake jälle teisest sammust. Selliselt toimides saate omavahel ühendada kuni 30 andurit. Pidage meeles, et juhtmevaba ühenduse suurim ulatus on 20 m. Suure koormusega alal võib ulatus 1/3 võrra väheneda.

Ühendatud andurite mälu kustutamine

1. Hoidke vajutust esimese anduri põhinupul ca 16 sekundit.
2. Oodake kuni punane LED hakkab kiiresti vilkuma – vabastage põhinupp.
3. Seejärel vajutage põhinuppu kiiresti 2× – teise vajutuse järel kostub piiksatus ja punane LED lõpetab vilkumise – anduri mälu on kustutatud.

Teiste andurite mälu kustutamiseks korrake sama tegevust.

Ühendatud andurite testimine

Hoidke vajutust teise anduri põhinupul kuni ca 45 sekundit.

Teised ühendatud andurid hakkavad järjest piiksuma.

Sel moel saate kontrollida, kas andurid on korrektselt ühendatud.

Piiksuvate andurite signaali saate tühistada põhinupu vajutusega.

Andurid lülituvad 10 sekundiks manuaalselt vaigistatud olekusse.

Seejärel lülituvad andurid automaatselt standardrežiimile.

Hooldus ja korrashoid

Toode on loodud nõuetekohasel kasutamisel tagama muretu kasutamine paljude aastate jooksul. Mõned nõuanded nõuetekohaseks kasutamiseks:

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.
• See toode tuleb 10 aasta möödumisel uue vastu välja vahetada – väljavahetamise kuupäeva leiate seadme tagaküljelt.
• Puhastage toodet regulaarselt – vähemalt 1× kuus.
• Eemaldage toote ventilatsiooniavadesse kogunenud mustus ja tolm ettevaatlikult tolmuimejaga.
• Toodet ei tohi üle värvida.

- Ärge asetage toodet otsese päikesevalguse, äärmise külma ja niiskuse kätte ega äkiliste temperatuurimuutustega keskkonda. See vähendaks tuvastamise täpsust.

- Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja lääogioht – need võivad põhjustada kahjustusi.

- Ärge avaldage tootele ülemäärast jõudu, hoidke seda löökide, tolmu, kõrgete temperatuuride või niiskuse eest – need võivad põhjustada tõrkeid, aku kasutusea lühenemise, patareide kahjustusi ja plastosade deformatsiooni.

- Ärge asetage toodet vihma kätte või väga niiskesse kohta, ega laske sel kokku puutuda veetilkade või -pritsmetega.

- Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.

- Ärge asetage toodet ebapiisava öhuvooluga kohtadesse.

- Ärge sisestage esemeid toote öhutusavadesse ega katke toodet kinni.

- Årge muutke toote sisemisi elektriahelaid – see vöib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsialist.

- Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid kriimustada ja põhjustada elektriahelate korrosiooni.

- Ärge kastke toodet vette või muudesse vedelikke.

- Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Viige toode parandamiseks poodi, kust selle ostsite.

- Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lapsi tuleb jälgida, et nad seadmega ei mängiks.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel vöivad ohtlikud ained pääseda pöhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist.

Teeninduskeskus:

Käesolevaga deklareerib EMOS spol. s r.o., et käesolev raadioseadme tüüp GS558 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
