Produkta veids	Fotoelektriskais dūmu detektors
Zīmols	Emos
Modelis	P56500 (GS558)
Standarts	ČSN EN 14604:2006 + 1. pārskatīšana:2008
Kalpošanas laiks	10 gadi
Izmēri	120 × 120 × 35,5 mm
Svars	120 g
Barošana	2 sārma baterijas AA 1,5 V
Miera režīma patēriņš	< 170 μA
Trauksmes patēriņš	< 80 mA
Skaņas signāls	> 85 dB 3 m attālumā
Aizsardzības klase	IP20
Darba temperatūra	0 °C līdz +40 °C
Mitrums	5 % līdz 90 % (bez kondensāta)
Bezvadu diapazons	20 m (atvērtā telpā)
Radio frekvence	433 MHz, 10 mW e.r.p. maks.
Maks. sapāroto vienību skaits	30
Funkcijas	Dūmu un temperatūras noteikšana (54-70 °C), tests, klusums, bezvadu sapārošana, vājas baterijas un kalpošanas laika beigu indikācija
Kopšana	Tīrīt vismaz 1 reizi mēnesī ar putekļu sūcēju. Nekrāsot. Neizmantot šķīdinātājus.
Uzstādīšana	Pie griestiem vai uz sienas, vismaz 50 cm no stūriem un 10 cm no sienām. Neuzstādīt virtuvē, vannas istabā, garāžā.
Garantija un serviss	Remonts kvalificētam speciālistam. Sazinieties ar izplatītāju vai EMOS pēcpārdošanas servisu.

Bieži uzdotie jautājumi - P56500 Emos

Kur uzstādīt dūmu detektoru ?

Uzstādiet detektoru pie griestiem, gaitenī vai guļamistabā, vismaz 50 cm no sienām un stūriem. Izvairieties no virtuves, vannas istabas un garāžas. Vismaz viens detektors uz stāvu.

Kā pārbaudīt detektoru ?

Nospiediet TEST/SILENCE pogu apmēram 5 sekundes. Detektors atskanēs 3 pīkstieni un LED mirgos. Pārbaudiet to reizi nedēļā.

Ko darīt viltus trauksmes gadījumā ?

Nospiediet galveno pogu, lai izslēgtu trauksmi uz 10 minūtēm. Pagaidiet, līdz gaiss kļūst tīrāks. Nenoņemiet baterijas.

Kā sapārot vairākus detektorus ?

Turiet pirmā detektora pogu nospiestu 12 sekundes (LED iedegas). Pēc tam īsi (1-2 s) nospiediet otrā detektora pogu. LED ātri mirgo, lai apstiprinātu. Līdz 30 detektoriem.

Ko nozīmē pīkstiens ik pēc 40 sekundēm ?

Tas norāda uz vāju bateriju vai defektu. Nekavējoties nomainiet baterijas ar sārma baterijām AA. Ja pīkstiens turpinās, notīriet detektoru vai sazinieties ar servisu.

Kāds ir detektora kalpošanas laiks ?

Kalpošanas laiks ir 10 gadi no ražošanas datuma. Nomainīšanas datums norādīts uz uzlīmes aizmugurē. Pēc 10 gadiem nomainiet ierīci.

Kā tīrīt detektoru ?

Izmantojiet putekļu sūcēju, lai viegli izsūktu putekļus no ventilācijas atverēm. Tīriet vismaz reizi mēnesī. Nekrāsojiet detektoru un neizmantojiet ķīmiskas vielas.

Vai detektoru var uzstādīt treilerī ?

Nē, šis detektors nav paredzēts apdzīvojamām karavānām vai kemperiem.

Ko darīt, ja detektors pēc testa nedarbojas ?

Pārbaudiet, vai baterijas ir pareizi ievietotas un vai montāžas vāks ir pareizi novietots. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Vai detektoru var bezvadu režīmā savienot ar citiem ?

Jā, ar bezvadu savienojumu 433 MHz. Trauksmes gadījumā visi sapārotie detektori skan. Diapazons ir 20 m atvērtā telpā. Neuzstādiet to uz metāla pamatnes.

LIETOŠANAS INSTRUKCIJA P56500 Emos

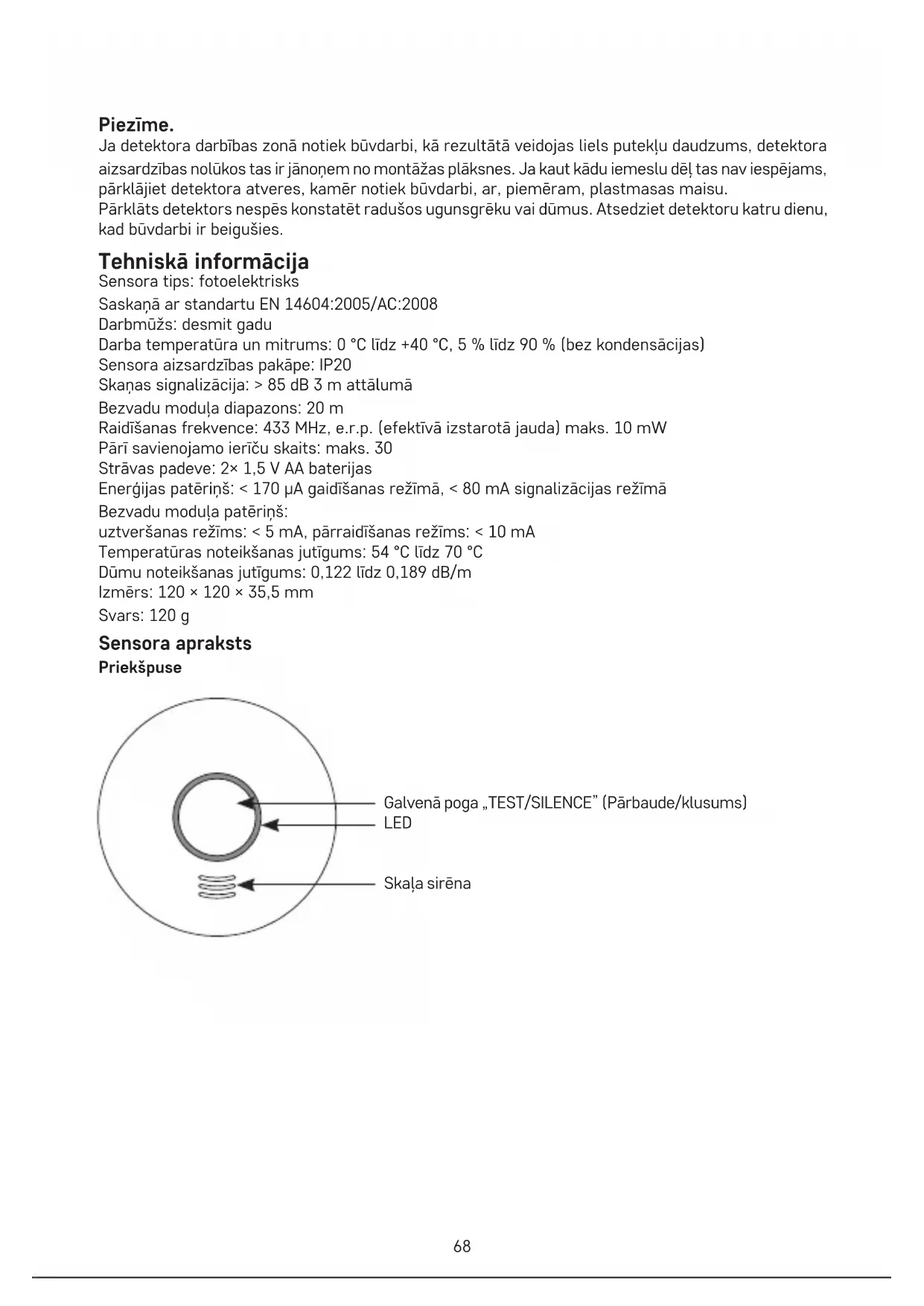

Šajā lietošanas instrukcijā ir apkopota svarīga informācija par detektora uzstādīšanu un tā darbības drošību. Rūpīgi izlasiet šo instrukciju un saglabājiet to turpmākai lietošanai. lepazīstiniet citus ēkas iedzīvotājus ar detektora darbību.

Izveidojiet evakuācijas plānu ugunsgrēka gadījumiem un veiciet mācību izmēginājumu vienreiz mēnesī. Visiem ēkas iedzīvotājiem jābūt iepazīstinātiem ar detektora signāliem, lai spētu uz tiem nekavējoties reagēt.

Detektors Įauj konstatēt lēni degošas liesmas ar melniem, bieziem dūmiem. Šīs liesmas var degt stundām ilgi, līdz izraisās liels ugunsgrēks.

Piezime.

Ja detektora darbības zonā notiek būvdarbi, kā rezultātā veidojas liels putekļu daudzums, detektora aizsardzības nolūkos tas ir jānoņem no montāžas plāksnes. Ja kaut kādu iemeslu dēļ tas nav iespējams, pārklājiet detektora atveres, kamēr notiek būvdarbi, ar, piemēram, plastmasas maisu.

Pärklāts detektors nespēs konstatēt radušos ugunsgrēku vai dūmus. Atsedziet detektoru katru dienu, kad būvdarbi ir beigušies.

Tehniskā informācija

Sensora tips: fotoelektrisks

Saskaṇā ar standartu EN 14604:2005/AC:2008

Darbmūžs: desmit gadu

Darba temperatūra un mitrums: 0 °C līdz +40 °C, 5 % līdz 90 % (bez kondensācijas)

Sensora aizsardzības pakāpe: IP20

Skaņas signalizācija: > 85 dB 3 m attālumā

Raidišanas frekvence: 433 MHz, e.r.p. (efektīvā izstarotā jauda) maks. 10 mW

Pārī savienojamo ierīču skaits: maks. 30

Strāvas padeve: 2× 1,5 V AA baterijas

Energijas patērinš: < 170 μA gaidīšanas režīmā, < 80 mA signalizācijas režīmā

Bezvadu moduła patērinš:

uztveršanas režīms: < 5 mA, pārraidīšanas režīms: < 10 mA

Temperatūras noteikšanas jutīgums: 54 °C līdz 70 °C

Dūmu noteikšanas jutīgums: 0,122 līdz 0,189 dB/m

Izmērs: 120 × 120 × 35,5 mm

Svars: 120 g

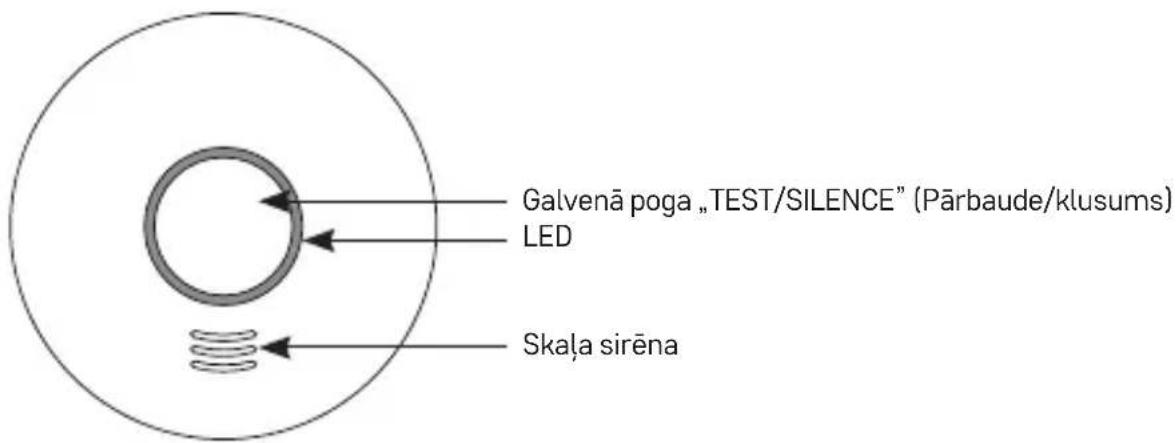

Sensora apraksts

Priekšpuse

Aizmugure

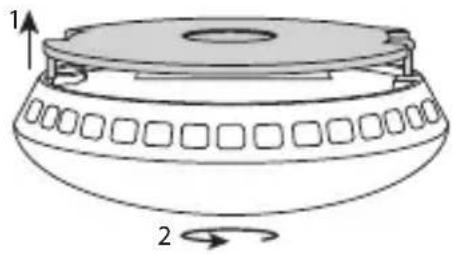

Montāžas plāksnes uzstādīšana Bateriju ievietošana

Uzstādīšana jāveic kvalificētam speciālistam.

Persona, kura veic uzstādīšanu, ir atbildīga par to, lai izstrādājums tiktu uzstādīts saskaṇā ar spēkā esošajiem noteikumiem.

Šaubu gadījumā uzticiet uzstādīšanu kvalificētam profesionālim.

Detektors nav paredzēts lietošanai autofurgonos.

Ideālā gadījumā dūmu detektors jāuzstāda katrā mājas istabā, izņemot virtuvi, vannas istabu un garāžu. Katrā mājas stāvā, tostarp kāpnēs, jābūt uzstādītam vismaz vienam dūmu detektoram.

Dūmu detektoram jāatrodas vietā, kur tā signāls ir dzirdams pat tad, kad guṭat, piemēram, gaitenī pie guṭamistabas.

Uzstādiet detektoru pie katras guļamistabas griestiem un gaitenī pie guļamistabas. Ja gaitenis ir garāks par 9 m, uzstādiet detektorus abos tā galos.

Ja tā ir daudzstāvu māja, uzstādiet detektoru tādā pašā veidā katrā stāvā.

Jūs būsiet aizsargāts pat pret dūmiem, kas plūst pa kāpnēm no apakšstāva.

Pagrabā uzstādiet detektoru pie griestiem, kāpņu apakšā.

Neuzstādiet detektoru vannas istabā vai virtuvē: ūdens vai ēdiena tvaiks var izraisīt viltus trauksmi.

Garāžā trauksmi var izraisīt automobiļa izplūdes gāzes.

lerīces ventilācijas atvērumus nedrīkst aizklāt.

Nesmidziniet aerosolus ierīces tuvumā vai uz pašas ierīces.

Nekrāsojiet ierīci.

Piezīme.

Dažādās valstīs var būt atškīrīgi noteikumi attiecībā uz nepieciešamo dūmu detektoru skaitu un atrašanās vietu.

Šaubu gadījumā sazinieties ar ugunsdzēsības dienestu.

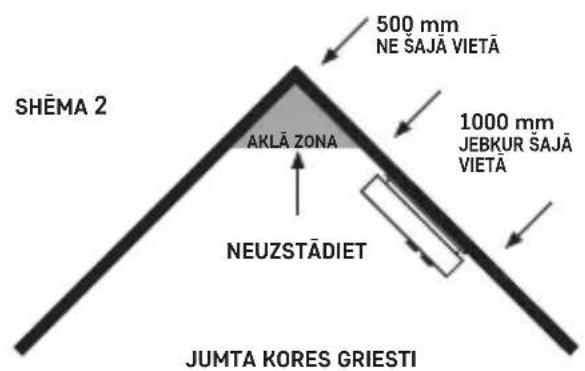

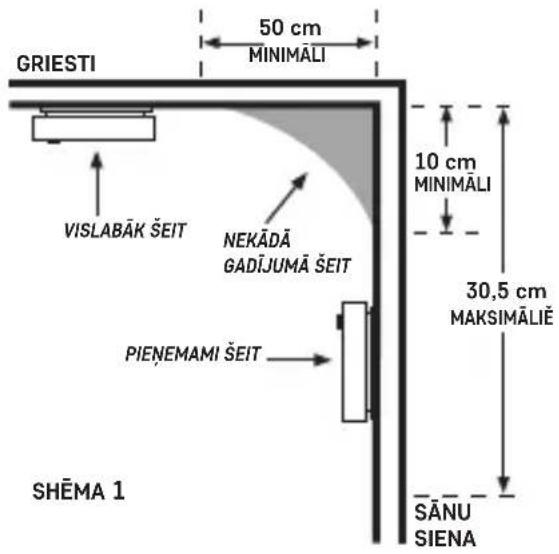

Pareizas detektora uzstādīšanas shēma

lerīces uzstādīšana pie sienas

Izurbiet divus caurumus (5 mm diametrā) sienā; attālumam starp urbumiem jābūt 60 mm.
levietojiet komplektā iekļautās sienas tapas atverēs, uzlieciet montāžas plāksni un piestipriniet to pie sienas ar skrūvēm.

levietojiet detektorā baterijas un pārbaudiet tā funkcionalitāti, skat. „Pārbaudes režīms”. Ja detektors darbojas, uzlieciet tā aizmugurējo pusi uz montāžas plāksnes uz divām montāžas tapām un pagrieziet bultiņu virzienā; skatiet attēlu „Montāžas plāksnes uzstādīšana”.

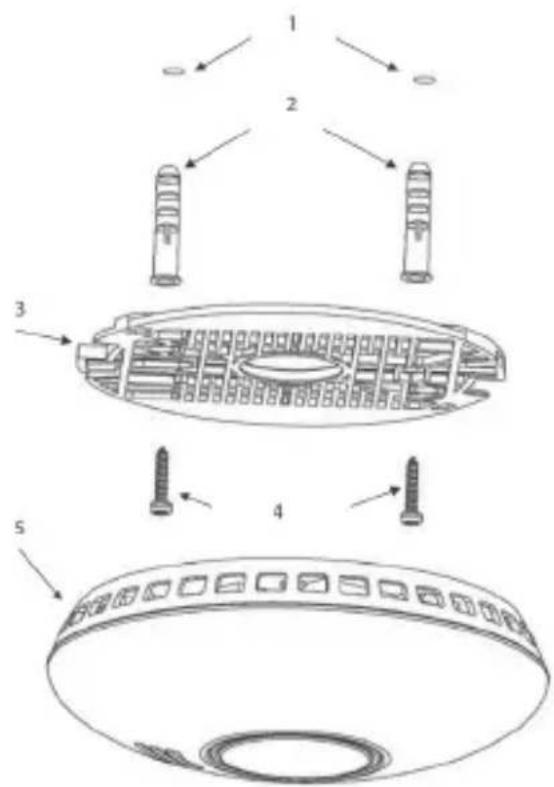

Montāžas plāksnes uzstādīšana

1. Caurumi sienā

2. Sienas tapas

3. Montāžas plāksne

4. Skrūves

5. Detektors

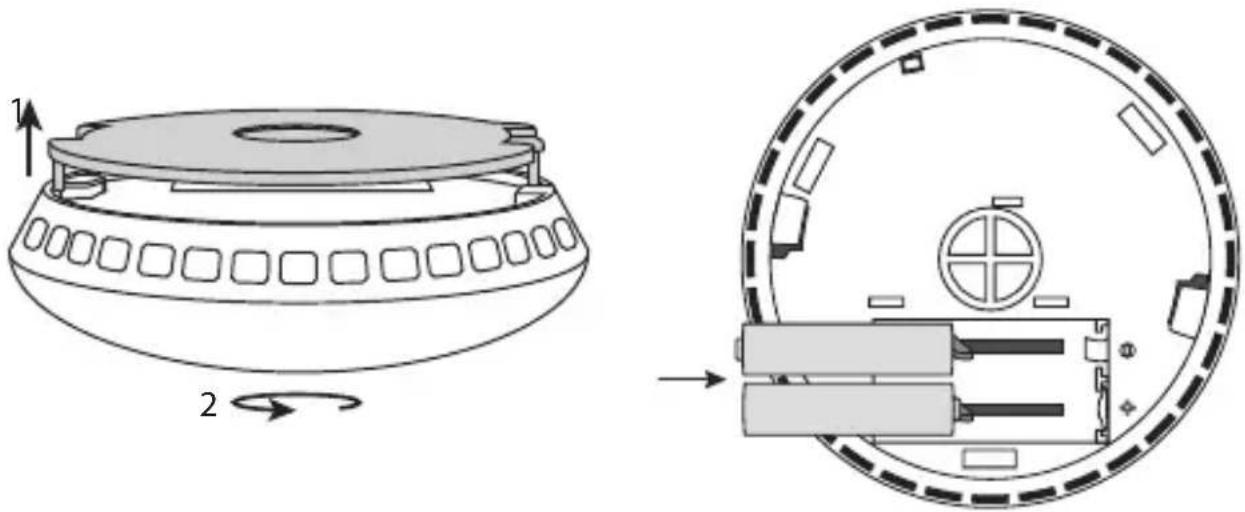

levietojiet baterijas (2× 1,5 V AA) bateriju nodalījumā ierīces aizmugurē. Izmantojiet tikai vienāda veida sārma baterijas, neizmantojiet atkārtoti uzlādējamās baterijas.

levietojot baterijas nodalījumā ar plastmasas aizspiedni, pārliecinieties, ka baterijas ir ievietotas pareizi!

Skatiet attēlu „Bateriju ievietošana”.

Pēc bateriju ievietošanas mirgos sarkana LED.

LED iemirgosies sarkanā krāsā reizi 40 sekundēs, norādot, ka detektors darbojas.

Bridinājums!

lerīces vāciņu nevar aizvērt, pirms visas baterijas nav pareizi ievietotas.

Plastmasas aizspiednis bateriju nodalījumā novērš ierīces vāciņa uzlikšanu.

Visām baterijām ir jābūt ievietotām un montāžas plāksnei jābūt vietā, lai baterijas neizkristu no bateriju nodalījuma.

Pārbaudes režīms

Bateriju nomaiņas laikā vai pēc nepieciešamības varat pārbaudīt detektora funkcionalitāti.

Nospiediet un turiet galveno pogu aptuveni piecas sekundes; trīs reizes pēc kārtas atskanēs skaņas signāls (tad būs aptuveni 1,5 sekunžu pauze) un iemirgosies sarkana LED.

Ja detektors neraida skaņas signālu, pārbaudiet baterijas un kopējo montāžu.

Neturiet galveno pogu nospiestu ilgāk nekā 12 sekundes vai arī detektors pārslēgsies režīmā, kas ir paredzēts savienošanai pārī ar citām ierīcēm.

lespējams, citas pārī savienotās signalizācijas ierīces pārbaudes laikā arī raidīs skaņas signālu (ja dzīvojamajā telpā izmantojat vairākas signalizācijas ierīces).

Pēc galvenās pogas atlaišanas citām signalizācijas ierīcēm skaņas signāla raidīšana būtu jāpārtrauc vienas minūtes laikā.

Izmantojiet pārbaudes režīmu reizi nedēlā, lai pārliecinātos, ka signalizācijas ierīce ir darba kārtībā.

Piezīme.

Pārbaudes režīmā skaņas un gaismas signāls ir paredzēts tikai, lai apliecinātu, ka detektors ir darba kārtībā.

Tas nenozīmē, ka detektors ir noteicis dūmu klātbūtni.

Klūdas režīms

Ja detektors ir klūdas režimā, tas nedarbojas.

Par klūdas režīmu liecina viens skaņas signāls reizi 40 sekundēs, pēc kura pēc 20 sekundēm iemirgojas sarkanā LED.

Nekavējoties nomainiet baterijas un pārbaudiet, vai detektors nav bojāts; iztīriet detektora atveres ar, piemēram, puteklsūcēju. Veiciet funkcionalitātes pārbaudi.

Ja klūdas režīms joprojām ir aktīvs arī pēc bateriju nomaiņas, sazinieties ar klientu apkalpošanas centru.

Tukšas baterijas

Paralēls skaņas signāls un sarkanās LED mirgošana reizi 40 sekundēs norāda, ka ierīces baterijas ir izlādējušās.

Nekavējoties nomainiet baterijas. Izmantojiet tikai sārmu baterijas, neizmantojiet atkārtoti uzlādējamās baterijas.

Veiciet funkcionalitātes pārbaudi.

Piesardzības nolūkā baterijas ieteicams nomainīt reizi gadā.

Skañas signāla manuāla apklusināšana izlādējušos bateriju gadījumā

Ja nepieciešams, skaņas signālu var uz laiku apturēt.

Signalizācijas režīmā nospiediet galveno pogu; skaņas signāls tiks apturēts astonās stundas (sarkanā LED iemirgosies reizi astonās sekundēs).

Detektora darbmūža beigas

Detektoram kopš ražošanas brīža ir desmit gadus ilgs darbmūžs.

Pēc šī perioda beigām detektoru aizliegts turpināt izmantot un tas ir jānomaina ar jaunu ierīci.

Detektora nomaiņas datums ir norādīts uz etiketes blakus tekstam „Replace device” (lerīces nomaiņa).

Izmantojot vairākus detektorus, pārbaudiet to nomainas datumus!

Trauksmes režims

Ja tiek konstatēti dūmi, detektors raidīs skaņas un gaismas signālus.

Detektors vienlaicīgi raidīs skaņas signālu un sarkanā LED mirgos trīs reizes, tam sekos 1,5 sekundes ilgs klusums.

Viena skañas signāla/mirgošanas ilgums ir 0,5 sekundes.

Detektors raidis skañas signālus un sarkanā LED mirgos nepārtraukti un pieaugošā tempā, ja tiks konstatēta pieaugoša temperatūra (ugunsgrēks).

Viena skaņas signāla/mirgošanas ilgums šādā gadījumā ir 0,2 sekundes.

Ja ar bezvadu savienojumu ir savienoti vairāki detektori un vienam no tiem aktivizējas trauksmes režīms, arī pārējie pārī savienotie detektori sāks raidīt skaņas un gaismas signālus – divus ātrus skaņas signālus, kam sekos 1,2 sekundes ilgs klusums.

Ja tiek ierosināta trauksme, nekavējoties pametiet ēku un pārliecinieties, ka ir evakuējušies arī citi cilvēki.

Neapstājieties, lai sauktu palīdzību vai paņemtu mantas.

Sazinieties ar atbilstošo avārijas dienestu.

Manuāla trauksmes apklusināšana trauksmes režīma laikā

Trauksmes skañas signālu var uz laiku apturēt.

Nospiediet galveno pogu; skañas signāls tiks apturēts desmit minūtes.

Par apklusināšanu liecinās sarkanās LED iemirgošanās vienreiz astonās sekundēs.

Izmantojiet klusuma funkciju tikai viltus trauksmes gadījumos, ko ir izraisījis, piemēram, ūdens tvaiks vai tvaiks no ēdiena gatavošanas vai piedeguša ēdiena. Pagaidiet, līdz gaiss klūst tīrs.

Ja jums ir vairāki pārī savienoti detektori trauksmes režimā, katrs no tiem ir jāapklusina atseviški.

Neizņemiet baterijas, lai apturētu trauksmes stāvokli, -tādējādi tiks deaktivizēta signalizācija!

Bezvadu savienojums starp detektoriem

Dūmu detektorus GS558 ir iespējams savstarpēji savienot ar bezvadu savienojumu. Šis savienojums ħauj vairākām ierīcēm kopā radīt skaļu skaņas signālu (85 dB), ja kāds no detektoriem konstatē dūmus.

Šī funkcija ir īpaši noderīga lielākām daudzstāvu ēkām.

Brīdinājums! Tā kā detektors ir aprīkots ar bezvadu savienojamības funkciju, neuzstādiet detektoru uz metāla pamatnes. Tādējādi var tikt mazināts bezvadu savienojuma darbības diapazons.

Lai savienotu pārī vairākus detektorus, veiciet turpmāk minētās darbības.

Detektoru savienošana pārī

1. Nospiediet un turiet pirmā detektora galveno pogu 12 sekundes. ledegsies sarkanā LED – de- tektors ir gatavs savienošanai pārī (šis režīms ilgst 30 sekundes, tad detektors pārslēdzas standarta režīmā).

Piezīme: ja vēlaties priekšlaicīgi atcelt pārī savienošanas režīmu, nospiediet galveno pogu; sarkanā LED izslēgsies.

1. Nospiediet un turiet otrā detektora galveno pogu 1–2 sekundes. Sarkanā LED uz abiem detektoriem vairākas reizes vienlaicīgi iemirgosies – abi detektori ir savienoti.

Ja vēlaties savienot pārī papildu detektorus, atkārtojiet procesu, sākot no 2. darbības. Šādā veidā var savienot pārī līdz pat 30 detektoriem. Nemiet vērā, ka maksimālais bezvadu savienojuma diapazons ir 20 m. Vietās, kur ir daudz škēršlu, šis diapazons var samazināties par trešdaļu.

Pārī savienoto detektoru atmiņas dzēšana

1. Nospiediet un turiet detektora galveno pogu 16 sekundes.
2. Pagaidiet, līdz sāk strauji mirgot sarkanā LED, – atlaidiet galveno pogu.
3. Tad ātri nospiediet galveno pogu divas reizes – pēc otrās nospiešanas reizes atskanēs skaņas signāls un sarkanā LED pārstās mirgot – detektora atmīna ir izdzēsta.

Varat atkārtot šo procesu citiem detektoriem, lai dzēstu to atmiņu.

Pārī savienoto detektoru pārbaude

Nospiediet un turiet detektora galveno pogu ne ilgāk kā aptuveni 45 sekundes.

Visi pārī savienotie detektori pakāpeniski sāks raidīt skaṇas signālu.

Tādējādi varat pārbaudīt, vai detektori ir pareizi savienoti pārī.

Nospiežot galveno pogu, varat atcelt trauksmes režimu detektoriem, kas raida skañas signālu.

Detektori uz desmit minūtēm pārslēgsies manuālajā trauksmes klusuma režīmā.

Tad tie automātiski atgriezīsies standarta režīmā.

Apkope un uzturēšana

Šis izstrādājums ir paredzēts, lai daudzus gadus nodrošinātu nevainojamu pakalpojuma kvalitāti, ja to izmanto atbilstoši. Daži padomi pareizai lietošanai:

• Pirms izstrādājuma lietošanas rūpīgi izlasiet rokasgrāmatu.
• Izstrādājums pēc desmit gadu lietošanas ir jānomaina ar jaunu – skatiet nomainas datumu izstrādājuma aizmugurē. Regulāri – vismaz vienreiz mēnesī – tīriet izstrādājumu. Uzmanīgi ar putekļsūcēju iztīriet netīrumus un puteklus no izstrādājuma ventilācijas atverēm.

- Izstrādājumu nedrīkst krāsot.

- Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam un mitrumam, un pēkšņām temperatūras izmainām. Tas mazinās mērišanas precizitāti.

- Nenovietojiet izstrādājumu vietās, kas ir pakļautas vibrācijai vai triecieniem, – tie var izraisīt bojājumus.

- Nepakļaujiet izstrādājumu pārmērīgam spēkam, triecieniem, putekļiem, augstas temperatūras ietekmei vai mitrumam – tie var izraisīt nepareizu darbību, saīsināt bateriju kalpošanas laiku, sabojāt baterijas un deformēt plastmasas detalas.

- Nepakļaujiet izstrādājumu lietum vai lielam mitrumam, pilošam ūdenim vai ūdens šlakatām.

- Nenovietojiet jebkādus atklātas liesmas avotus uz izstrādājuma, piemēram, degošu sveci u. c.

- Nenovietojiet izstrādājumu vietās ar nepietiekamu gaisa plūsmu.

- Neievietojiet priekšmetus izstrādājuma atverēs, neapklājiet izstrādājumu.

- Neaizskariet izstrādājuma iekšējās elektriskās kēdes – tas var sabojāt izstrādājumu un automātiski anulē garantiju. Bojājumu gadījumā izstrādājums jāremontē tikai kvalificētam speciālistam.

- Izstrādājuma tīrīšanai izmantojiet nedaudz samitrinātu mīkstu drānu. Nelietojiet šķīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detalas un izraisīt elektrisko kēžu koroziju.

- Negremdējiet izstrādājumu ūdenī vai citā šķidrumā.

- Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.

- Šī ierīce nav paredzēta izmantošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien šīs personas neuzrauga vai norādījumus par ierīces lietošanu tām nesniedz par viņu drošību atbildīgā persona. Bērni jāpieskata, lai viņi nespēlētos ar ierīci.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk arī barības kēdē, kur tās var ietekmēt cilvēka veselību.

Klientu apkalpošanas centrs:

Ar šo EMOS spol. s r.o. deklarē, ka radioiekārta GS558 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
