MANUAL DE UTILIZARE P56500S Emos

Descrierea detectorului 3

Instalarea 4

Aplicație mobilă 6

Punerea în funcțiune....8

Grija și întreținerea....10

Acest manual conține infamații importante de siguranță privind instalarea și utilizarea detectorului. Citiți cu atenție acest manual și păstrați-l pentru utilizare ulterioară. Familiarizați, de asemenea, pe toți locatarii clădirii cu deservirea detectorului.

Elaborați planul de evacuare pentru eventualitatea incendiului și în fiecare lună efectuați exersarea lui. Toți locatarii clădirii ar trebui familiarizați cu semnalele detectorului, pentru a putea reacționa fără întârziere.

Acest detector facilitează detectarea flăcării mocnind ușor, care este însoțită de fum negru și poate să dureze câteva ore, până se transformă în incendiu de proporții.

Atentionare:

Dacă sunt efectuate lucrări de constructie însoțite de praf, detectorul ar trebui demontat din carcasa de montaj, pentru a preveni contaminarea lui cu impurități. Dacă acest lucru nu este posibil din anumite motive, orificiile detectorului trebuie acoperite în timpul lucrărilor, de ex. cu pungă de plastic. Detectorul acoperit nu detectează fumul, trebuie deci descoperit în fiecare zi după încetarea lucrărilor.

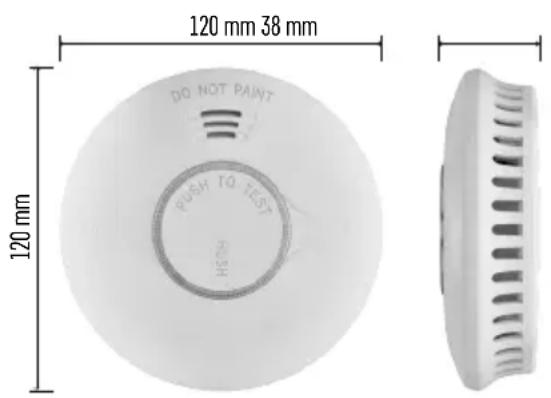

120 mm 38 mm DO NOT PAINT PUSH TO TEST HOSH 120 mm

Parametri tehnici

Tip senzor: element foto-electronic

În conformitate cu norma EN 14604:2005 + AC:2008

Viabilitatea dispozitivului: 10 ani

Temperatura și umiditatea de funcționare: 0 °C la +40 °C, 5 % la 95 % (fără condensare)

Semnalizare acustică: > 85 dB la distanța de 3 m

Alimentare: baterii 2× 1,5 V AA

Consum: < 8 μA regim standby, < 60 mA regim alarmă

Wifi/ frecvență Bluetooth: 2,4 GHz, 25 mW e.i.r.p. max.

Sensibilitatea detectiei fumului: 0,10 la 0,16 dB/m

Dimensiuni: 38 × 120 mm

Greutate: 124 g

DO NOT PAINT 3 2 1 PUSH TO TEST HUSH

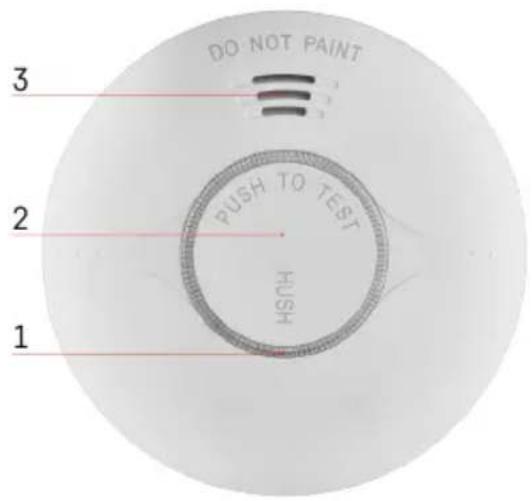

Descrierea detectorului

1 - dioda LED
2 - buton principal
3 - sirenă acustică

Instalarea

Instalarea trebuie executată de către o persoană competentă.

Persoana care execută montajul este responsabilă pentru instalarea produsului în conformitate cu reglementările valabile.

În caz de nedumeriri privind instalarea apelați la specialiști calificați.

Detectorul nu este destinat spre utilizare în caravane locuibile.

În caz ideal detectorul de fum ar trebui să fie instalat în fiecare încăpere a clădirii, cu excepția bucătăriei, băii și garajelor.

La fiecare etaj al clădirii, inclusiv scări, ar trebui amplasat cel puțin un detector de fum.

Detectorul de fum ar trebui să fie amplasat la locul din care îl auziți și în timpul somnului, de exemplu pe coridorul din fața dormitorului.

Instalați detectorul pe tavanul fiecărui dormitor și pe coridorul din fața dormitorului.

Dacă coridorul este mai lung de 9 m, instalați detectorul la ambele capete.

Dacă aveți clădire cu mai multe etaje, instalați detectoare în mod similar la fiecare etaj.

Veți fi astfel protejați de fumul care se ridică pe scări din etajul inferior.

În beci instalați detectorul de fum pe tavan în partea de jos a scării.

Nu instalați detectorul de fum în băi nici bucătării, aburii de apă din alimente ar putea declanșa de fapt alarme false.

În garaje ar putea reacționa la gazele de eșapament din automobilul dumneavoastră.

Orificiile de aerisire ale dispozitivului de avertizare să nu fie astupate.

Nu stropiți cu aerosoli în apropierea ori pe dispozitivul de avertizare.

Nu vopsiti dispozitivul de avertizare.

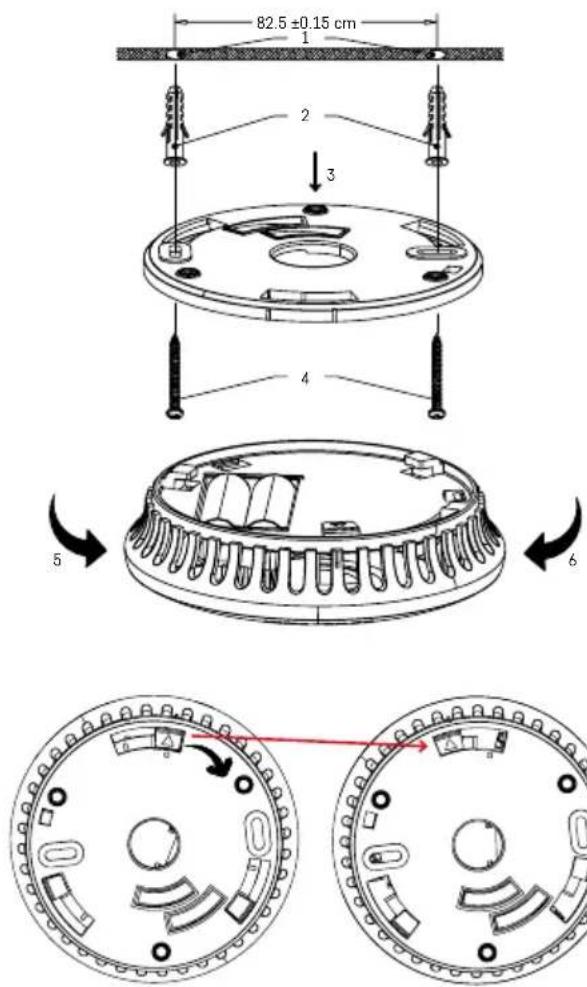

82.5 ±0.15 cm 1 2 3 4 5 6

1 - găuri în tavan

2 - dibluri

Instalarea dispozitivului pe perete

Executați două găuri (ø 5 mm) în perete (1), distanța dintre găuri ar trebui să fie de 82 mm.

În aceste găuri introduceți diblurile atașate (2), atașați capacul de montaj (3) și cu ajutorul șuruburilor (4) îl fixați pe perete. În detector introduceți bateriile și verificați funcționalitatea acestuia, vezi Regim de testare. Dacă detectorul este funcțional, aplicați partea din spate a detectorului pe capacul de montaj în două proe-minențele de fixare și răsuciți (5, 6).

Mentiune:

Reglementările naționale privind numărul și amplasarea detectoarelor de fum pot să difere. În caz de nedumeriri apelați, de exemplu, la corpul de pază contra incendiilor în țara respectivă.

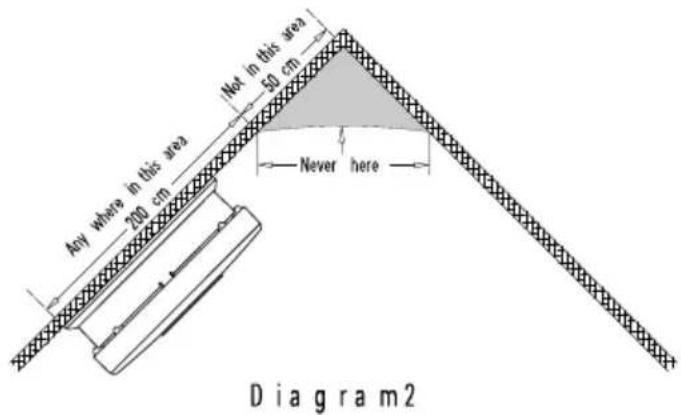

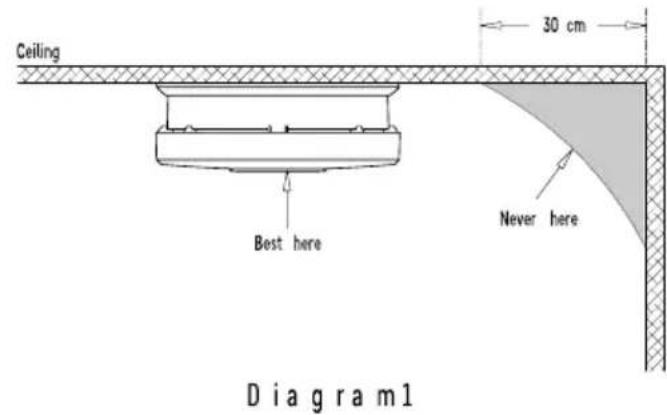

Schița amplasării adecvate a detectorului

Ceiling - tavan

Best here – cea mai potrivită locatie

Never here – nu instalati în niciun caz

Not in this area – aici nu instalati

Anywhere in this area – instalați oriunde în această zonă

Detector poate fi controlat cu ajutorul aplicației mobile pentru iOS sau Android. Descărcați aplicatia „EMOS GoSmart” pentru dispozitivul dvs.

Faceți clic pe butonul Logare dacă utilizați deja aplicația. Altfel faceți clic pe butonul înregistrare și finalizați înregistrarea.

Asocierea detectorului cu aplicatie

Introduceți bateriile în detector, în 10 secunde se activează automat modul de asociere, care durează 4 minute.

Începe să clipească LED-ul roșu pe partea frontală a detectorului.

În aplicația mobilă activați conectarea Bluetooth și GPS.

În aplicație faceți clic pe Adaugă dispozitiv.

În partea stângă faceti clic pe tabelul GoSmart și faceti clic pe indicația P56500S.

Procedați potrivit instrucțiunilor din aplicație și introduceti numele și parola în rețeaua wifi 2,4 GHz.

În 2 minute are loc asocierea cu aplicația, LED-ul roșu nu va mai clipi.

Mentiune:

Dacă asocierea detectorului eşuează, repetați întreaga procedură.

Rețeaua wifi de 5 GHz nu este suportată.

Dacă detectorul este deja asociat cu aplicația, după scoaterea/reintroducerea bateriilor nu va fi activat modul de asociere și trebuie setat manual, vezi Activare manuală.

Activarea/dezactivarea manuală a modului de asociere

Apăsați de 4× butonul principal timp de 2 secunde, are loc activarea modului de asociere pe 4 minute.

Se aude un piuit, va clipi LED-ul roşu.

Pentru dezactivarea modului de asociere apăsați 1× butonul principal, LED-ul încetează clipirea.

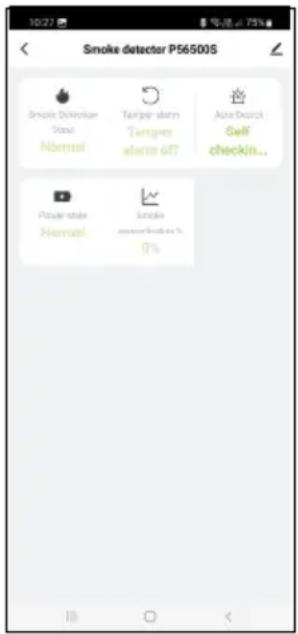

Descrierea meniului de bază al aplicatiei

1. Starea detectorului (normală ori modul alarmei)

- aplicația afișează mesajul cu avertizare în caz de alarmă

1. Atentionare asupra demontajului plăcii

- aplicația afișează mesajul cu avertizare în cazul demontării detectorului de pe placă

1. Atentionare asupra auto testului

- aplicația afișează mesajul cu avertizare în cazul testului funcționalității detectorului

1. Starea bateriilor

- aplicația afișează mesajul cu avertizare privind bateriile descărcate cu tensiunea < 2,6 V

1. Cantitatea de fum detectată în %

- aplicația afișează mesajul cu avertizare asupra cantității de fum 0 %/25 %/50 %/75 %/100 %/125 %/150 %/175 %/200 %/225 %/250 %/255 % în cazul cantității > 100 % va fi activat modul alarmei.

Punerea în funcțiune

Introduceți bateriile (2× 1,5 V AA) în locașul bateriilor pe partea din spate a dispozitivului.

Folositi doar baterii alcaline de 1,5 V.

Nu folosiți baterii reîncărcabile de 1,2 V datorită tensiunii mai reduse, dispozitivul nu va funcționa.

La introducerea bateriilor fiti atenți la modul de introducere și polaritatea corectă!

Dacă bateriile nu sunt introduse, sau sunt introduse incorrect/partial, nu se poate atașa placa de montaj!

După introducerea bateriilor în 10 secunde pe partea din față a detectorului începe să clipească dioda LED roșie – se activează automat modul de asociere, încheiați asocierea cu aplicația mobilă.

După asocierea cu aplicația trebuie efectuat testul cu ajutorul butonului principal.

Apăsați lung butonul principal, trebuie să sune 3× piuituri scurte cu o pauză de 1,5 secunde repetat în timpul tinerii butonului.

Aceasta înseamnă, că detectorul este funcțional.

Starea de functionare a detectorului este semnalizată: 1× clipire LED la fiecare 48 secunde.

Dacă după apăsarea butonului de testare nu se aude niciun piuit, probabil că este vorba de o defectiune și trebuie să apelați la service sau este descărcată bateria.

REGIM DE TESTARE

În caz de necesitate sau la fiecare înlocuire a bateriilor puteți verifica funcționalitatea detectorului.

Apăsați și țineți cca 5 secunde butonul principal, detectorul va piui de 3× la rând (apoi va urma o pauză de 1,5 secunde) și va clipi LED roșie.

Dacă detectorul nu va emite niciun semnal acustic, verificați funcționalitatea bateriei și modul de montare.

Folosiți regimul de testare 1× pe săptămână, pentru a vă asigura că alarma este funcțională.

Mentiune:

La testare semnalul acustic și optic servește doar ca informație că detectorul este funcțional. Nu înseamnă că ar fi fost detectată prezența fumului.

STARE DE EROARE

Dacă detectorul este în stare de eroare, nu este funcțional.

Starea de eroare este indicată la fiecare 48 de secunde 1× piuit.

Înlocuiti imediat bateria și verificați dacă detectorul nu este deteriorat, curățați orificiile detectorului de ex. cu aspirator. Efectuați testul funcționalității.

Dacă și după înlocuirea bateriilor va fi indicată starea de eroare, apelați la centrul de service.

BATERII DESCĂRCATE

Bateriile descărcate în alarmă sunt indicate concomitent prin piuit 1×/1× clipirea diodei LED roşii la fiecare 48 de secunde minim 30 de zile, până la descărcarea bateriilor. Înlocuiti imediat bateriile. Folositi doar baterii alcaline, nu folositi baterii reîncărcabile.

Efectuați testul funcționalității.

Din motive preventive recomandăm înlocuirea bateriei de 1× pe an.

SFÂRŞITUL VIABILITĂȚII DETECTORULUI

Viabilitatea detectorului este de 10 ani de la fabricatie.

După expirarea acestui termen detectorul nu se mai poate folosi și trebuie înlocuit cu dispozitiv nou.

Data de înlocuire este indicată pe eticheta din partea din spate lângă textul „Înlocuiti dispozitivul“.

Dacă folosiți mai multe detectoare, nu uitați să verificați la fiecare data înlocuirii cu altul nou!

AVERTIZARE ASUPRA ALARMEI

În cazul detectării fumului, detectorul începe să emită semnal acustic/optic.

Detectorul va piui continuu (repetat de 3× – pauză) și concomitent va clipi de 3× dioda LED roșie.

Alarma va fi activă până nu se va curăța aerul.

La constatarea alarmei evacuați fără întârziere clădirea și asigurați-vă că toate persoanele au părăsit clădirea.

Nu vă opriți pentru a chema ajutor ori strânge obiectele personale.

Contactați unitatea competentă a sistemului integrat de salvare.

Aşteptați până se curăță aerul.

Nu îndepărtați bateria pentru a întrerupe regimul alarmei – detectorul nu va fi funcțional!

DEZACTIVAREA MANUALĂ A ALARMEI

Semnalul acustic al alarmei poate fi oprit temporar.

Apăsați butonul principal, semnalul acustic va fi dezactivat timp de 8 minute.

Dezactivarea va fi semnalată prin clipirea LED-ului roşu de 1× la fiecare 8 secunde.

Utilizați funcția de dezactivare a sunetului numai dacă este o alarmă falsă cauzată, de exemplu, de aburi, vapori din gătit sau alimente arse. Așteptați până când aerul se curăță.

Nu scoateți bateriile pentru a întrerupe modul de alarmă – detectorul nu va funcționa!

Tabelul stărilor posibile de eroare a detectorului

Stare Solutie
Regimul de testare nu funcționează	1. Verificați conexiunea corectă a bateriei.2. Curățați detectorul.3. Dacă defectul reapare, reclamați dispozitivul.
Indicarea alarmei prin 1× piuit/1× clipire simultană a LED-ului roșu la fiecare 48 de secunde	Bateriile sunt descărcate, trebuie înlocuite.
La fiecare 48 de secunde se aude un piuit al alarmei (detectorul este în modul de eroare).	1. Curățați detectorul.2. Reclamați dispozitivul sau înlocuiti cu altul nou.
Dispozitivul emite aleatoriu sunet de notificare diferit de cel obișnuit.	1. Curățați detectorul și efectuați testul.2. Mutați detectorul.3. Reclamați dispozitivului sau înlocuiti cu altul nou.

Grija și întreținerea

Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze corect ani îndelungați. lată câteva recomandări pentru o manipulare corectă:

• Înainte de folosirea produsului, citiți cu atenție manualul de utilizare.
• După 10 ani produsul trebuie înlocuit cu altul nou, vezi data înlocuirii pe partea din spate.
• Curățați produsul în mod regulat – minim 1× pe lună. Cu un aspirator curățați cu atenție praful ori eventuale impurități din orificiile de aerisire a produsului.
• Este interzisă vopsirea produsului.
• Nu expuneți produsul la lumina directă a soarelui, temperatură și umiditate extremă și la variații bruște de temperatură. S-ar diminua precizia detectării.
• Nu amplasați produsul în locuri expuse vibrațiilor și zguduiturilor – ar putea provoca deteriorarea lui.
• Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.
• Nu expuneți produsul la ploaie nici umiditate, stropi sau jeturi de apă.
• Pe produs nu așezați surse de foc deschis, de ex. lumânare aprinsă etc.
• Nu amplasati produsul în locuri fără flux de aer îndestulător.
• Nu introduceti în orificiile de aerisire niciun fel de obiecte, nu acoperiți produsul.
• Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției. Produsul trebuie reparat doar de un specialist calificat.
• La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenți – ar putea zgâria componentele de plastic și întrerupe circuitele electrice.
• Nu scufundati produsul în apă sau în alte lichide.
• În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare la magazinul în care l-ați procurat.
• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experienta și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora. Trebuie asigurată supravegherea copiilor, pentru a se împiedica joaca lor cu acest aparat.

Centru de service:

EMOS spol. s r.o.

Lipnická 2844

Přerov

750 02

Întreprinderea:

Pentru produs a fost emisă declarație de conformitate. Manualul îl aflați pe site-ul: http://www.emos.eu/download.

Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio TSS380C-HW este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.
