MANUAL DE UTILIZARE ANOR5002BK700 NEDIS

3. Anslut din DTV-set-top-box till din TV.

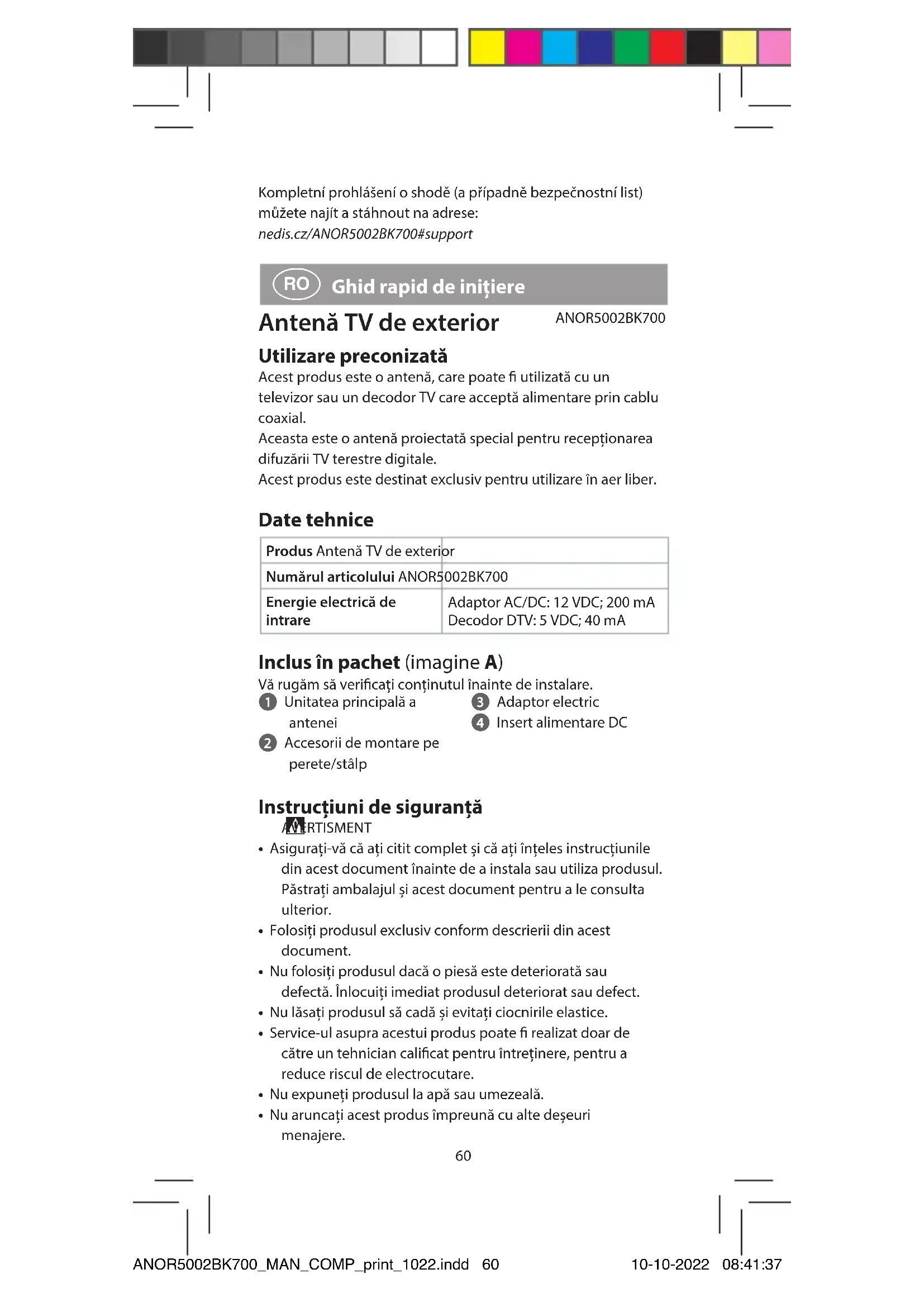

Ghid rapid de inițiere Antenă TV de exterior ANOR5002BK700 Utilizare preconizată Acest produs este o antenă, care poate utilizată cu un televizor sau un decodor TV care acceptă alimentare prin cablu coaxial.Aceasta este o antenă proiectată special pentru recepționarea difuzării TV terestre digitale.Acest produs este destinat exclusiv pentru utilizare în aer liber. Date tehnice Produs Antenă TV de exteriorNumărul articolului ANOR5002BK700Energie electrică de intrareAdaptor AC/DC: 12 VDC; 200 mADecodor DTV: 5 VDC; 40 mA Inclus în pachet (imagine A) Vă rugăm să vericați conținutul înainte de instalare. 1 Unitatea principală a antenei 2 Accesorii de montare pe perete/stâlp 3 Adaptor electric 4 Insert alimentare DC Instrucțiuni de siguranță

AVERTISMENT• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați ambalajul și acest document pentru a le consulta ulterior.• Folosiți produsul exclusiv conform descrierii din acest document.• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiți imediat produsul deteriorat sau defect.• Nu lăsați produsul să cadă și evitați ciocnirile elastice.• Service-ul asupra acestui produs poate realizat doar de către un tehnician calicat pentru întreținere, pentru a reduce riscul de electrocutare.• Nu expuneți produsul la apă sau umezeală.• Nu aruncați acest produs împreună cu alte deșeuri menajere. ANOR5002BK700_MAN_COMP_print_1022.indd 60ANOR5002BK700_MAN_COMP_print_1022.indd 60 10-10-2022 08:41:3710-10-2022 08:41:3761

• Nu există piese care pot reparate. Nu deschideți carcasa.

• Nu lăsați produsul la îndemâna copiilor, a persoanelor cu dizabilități sau a animalelor.

• Vericați periodic produsul pentru a constata dacă prezintă semne de avariere. Dacă sunt avariate, nu mai folosiți produsul și returnați-l furnizorului.

• Nu apropiați produsul de surse de căldură. Nu așezați produsul pe suprafețe erbinți sau în apropierea focului deschis.

• Nu aplicați solicitări mecanice asupra produsului.

• Nu expuneți produsul la un nivel ridicat de vibrații. Instrucțiuni de utilizare Pentru recepție optimă, vă rugăm să vericați următoarele condiții:

• Țineți antena departe de sursele de interferență: țineți antena departe de dispozitivele care consumă multă energie, cum ar aparat de aer condiționat, ascensor, uscător de păr și cuptor cu microunde.

• Așezați antena lângă ferestre dacă o utilizați la interior.

• Instalați antena cât mai sus posibil: În recepția digitală terestră, interceptările dintre antenă și turnul de transmisie vor cauza temporar pierderea semnalului. Vă rugăm să instalați antena cât mai sus posibil, pentru a reduce interceptările. Montarea antenei

1. Această antenă poate utilizat atât la interior, cât și la

exterior, cu accesorile de montare incluse, poate montată pe perete sau pe un stâlp.

• Utilizați accesoriile de montare pe stâlp pentru a instala antena pe stâlp (imagine B).

• Utilizați accesoriile de montare pe perete pentru a instala antena pe perete (imagine C).

2. Conectați mufa tată „F“ a cablului coaxial la mufa mamă „F“

a antenei și puneți capacul impermeabil la capătul mufei „F“ conectate (imagine D).

3. După ce ați terminat de montat antena, vă rugăm să mutați

antena într-o poziție de recepție optimă și apoi xați-o.

Vă rugăm să vă raportați la următoarele 2 moduri diferite de poziționare pentru a xa antena.

• Cu ajutorul șurubului de xare A se reglează poziția antenei în direcție verticală (imagine E).

• Cu ajutorul șurubului de xare B se reglează poziția antenei la stânga sau la dreapta în direcție orizontală (imagine F). ANOR5002BK700_MAN_COMP_print_1022.indd 61ANOR5002BK700_MAN_COMP_print_1022.indd 61 10-10-2022 08:41:3710-10-2022 08:41:3762 Instalare 1: alimentare cu decodorul DTV (imagine G)

Vă rugăm să rețineți că în acest tip de instalare, trebuie să vă asigurați că decodorul dvs. poate accepta alimentarea cu cablu coaxial de 5V DC prin intermediul conectorului IEC sau F către antenă.

1. Conectați cablul coaxial cu antena și decodorul DTV.

2. Conectați decodorul DTV la televizor. Asigurați-vă că funcția

de alimentare a cablului coaxial a STB-ului dvs. este activată. (Vă rugăm să vericați în manualul de utilizare al STB-ului dvs. funcția de alimentare a cablului coaxial).

3. Vericați LED-ul de pe antenă. Dacă LED-ul nu este aprins,

vă rugăm să reveniți la pasul 2.

4. Reglați antena în poziție optimă pentru a obține o imagine

TV clară, apoi xați antena.

5. Dispuneți cablul coaxial în așa fel încât să rămână întins,

curat și în siguranță. Instalare 2: alimentare cu adaptorul AC/DC (imagine H)

1. Conectați cablul coaxial și antena și insertul de alimentare

(partea unde este marcat „antenna“).

2. Conectați cealaltă parte a insertului de alimentare la

3. Conectați decodorul DTV la televizor.

4. Conectați mufa de ieșire DC a adaptorului de alimentare

la conectorul de intrare DC al antenei, apoi conectați adaptorul de alimentare AC/DC la priza de alimentare AC.

5. Vericați LED-ul de pe antenă. Dacă LED-ul nu este aprins,

vă rugăm să reveniți la pasul 4.

6. Reglați antena în poziție optimă pentru a obține o imagine

TV clară, apoi xați antena.

7. Dispuneți cablul coaxial în așa fel încât să rămână întins,

curat și în siguranță. ANOR5002BK700_MAN_COMP_print_1022.indd 62ANOR5002BK700_MAN_COMP_print_1022.indd 62 10-10-2022 08:41:3710-10-2022 08:41:3763 Eliminare Acest simbol indică faptul că produsul nu trebuie eliminat cu alte deșeuri menajere, în întreaga UE. Pentru prevenirea posibilelor daune asupra mediului sau sănătății umane prin eliminarea necontrolată a deșeurilor, aveți responsabilitatea de a-l recicla, în scopul promovării reutilizării sustenabile a materiilor prime. Pentru returnarea produsului dumneavoastră uzat, puteți folosi sistemele obișnuite de returnare și colectare sau puteți contacta magazinul în care a fost achiziționat produsul. În cadrul acestui magazin se poate recicla produsul într-un mod responsabil față de mediu. Declarație de conformitate Noi, Nedis B.V., declarăm, în calitate de producător, că produsul ANOR5002BK700 de la marca noastră Nedis®, fabricat în China, a fost testat în conformitate cu toate standardele CE și reglementările relevante și că toate testele au fost trecute cu succes. Aceasta include, dar nu se limitează la directiva RED 2014/53/UE. Declarația de conformitate completă (și șa tehnică de securitate, dacă este cazul) pot găsite și descărcate prin intermediul: nedis.ro/ANOR5002BK700#support ANOR5002BK700_MAN_COMP_print_1022.indd 63ANOR5002BK700_MAN_COMP_print_1022.indd 63 10-10-2022 08:41:3710-10-2022 08:41:37Nedis BV De Tweeling 28, 5215 MC ’s-Hertogenbosch The Netherlands 09/22 ANOR5002BK700_MAN_COMP_print_1022.indd 64ANOR5002BK700_MAN_COMP_print_1022.indd 64 10-10-2022 08:41:3710-10-2022 08:41:37
