Typ produktu	Zewnętrzna antena telewizyjna do odbioru DVB-T/T2
Marka	Nedis
Model	ANOR5002BK700
Przeznaczenie	Na zewnątrz (można również używać wewnątrz)
Zakres częstotliwości	VHF (174–230 MHz) i UHF (470–862 MHz)
Impedancja	75 omów
Typowy zysk	30 dB (wzmocniony)
Zasilanie	12 V DC, 200 mA (przez dołączony zasilacz) lub 5 V DC, 40 mA (przez kabel koncentryczny z kompatybilnego dekodera)
Złącze antenowe	Gniazdo F
Wymiary (dł. x wys. x gł.)	590 x 199 x 65 mm
Waga	0,8 kg
Materiał obudowy	Wytrzymałe tworzywo sztuczne z ochroną UV
Stopień ochrony	IP44 (odporny na warunki atmosferyczne)
Typ montażu	Ściana lub maszt (zalecana średnica masztu: 25–50 mm)
Dołączone akcesoria	Antena główna, zasilacz 12 V, wkład zasilania DC, zestaw montażowy (mocowania ścienne i masztowe)
Długość kabla koncentrycznego	2 m (wbudowane złącze F męskie)
Wskaźnik LED	Wskaźnik zasilania (zielony)
Temperatura pracy	-20 °C do +50 °C
Konserwacja	Czyścić miękką, suchą ściereczką; nie używać środków ściernych
Gwarancja	2 lata (zgodność z przepisami)

Często zadawane pytania - ANOR5002BK700 NEDIS

Jak zainstalować antenę Nedis ANOR5002BK700?

Najpierw przymocuj antenę do ściany lub masztu za pomocą dołączonych akcesoriów montażowych. Podłącz kabel koncentryczny do anteny i telewizora lub dekodera. W przypadku zasilania przez dekoder upewnij się, że funkcja zasilania przez kabel koncentryczny (5 V) jest włączona. W przeciwnym razie użyj dołączonego zasilacza, podłączając najpierw wkład zasilania do kabla koncentrycznego, a następnie zasilacz do gniazdka elektrycznego. Dostosuj położenie anteny, aby uzyskać najlepszy odbiór.

Jakie są dwa możliwe tryby zasilania?

Antena może być zasilana przez kompatybilny dekoder DVB-T (który dostarcza 5 V DC przez kabel koncentryczny) lub przez dołączony zasilacz sieciowy 12 V DC. W drugim przypadku należy podłączyć wkład zasilania DC między antenę a dekoder/telewizor.

Dlaczego dioda LED anteny się nie świeci?

Najpierw sprawdź, czy zasilanie jest prawidłowo podłączone. Jeśli używasz dekodera, upewnij się, że funkcja zasilania przez kabel koncentryczny jest włączona w jego ustawieniach. Jeśli używasz zasilacza sieciowego, sprawdź, czy gniazdko działa i czy połączenia są dobrze wciśnięte. Jeśli dioda nadal się nie świeci, antena może być uszkodzona.

Jak uzyskać najlepszy możliwy odbiór?

Umieść antenę jak najwyżej i skieruj ją w stronę najbliższego nadajnika DVB-T. Oddal ją od źródeł zakłóceń, takich jak klimatyzatory, windy lub kuchenki mikrofalowe. Jeśli znajdujesz się w pomieszczeniu, umieść antenę blisko okna. Użyj śrub regulacyjnych, aby dostosować nachylenie i obrót.

Czy antena jest odporna na deszcz i wiatr?

Tak, antena jest przeznaczona do użytku na zewnątrz z klasą ochrony IP44, co chroni ją przed bryzgami wody i kurzem. Po instalacji upewnij się, że zaślepka uszczelniająca jest dobrze założona na złączu koncentrycznym, aby uniknąć wilgoci.

Czy mogę używać tej anteny ze starym telewizorem analogowym?

Nie, ta antena jest specjalnie zaprojektowana do naziemnego odbioru cyfrowego (DVB-T/T2). Nie jest kompatybilna z sygnałami analogowymi. Będziesz potrzebować telewizora lub dekodera kompatybilnego z DVB-T.

Jak konserwować antenę?

Regularnie czyść antenę miękką, suchą ściereczką, aby usunąć kurz i brud. Nie używaj środków chemicznych ani ściernych. Okresowo sprawdzaj, czy mocowania są dokręcone i czy kabel koncentryczny nie jest uszkodzony.

Co zrobić, jeśli stracę odbiór podczas złej pogody?

Niepogoda może tymczasowo osłabić sygnał. Upewnij się, że antena jest dobrze zamocowana, a zaślepka uszczelniająca jest na swoim miejscu. Jeśli problem nadal występuje, spróbuj zmienić położenie anteny lub sprawdź, czy żadna przeszkoda (np. gałęzie drzew) nie blokuje sygnału.

Jak pozbyć się anteny po zakończeniu jej żywotności?

Nie wyrzucaj anteny z odpadami domowymi. Zgodnie z dyrektywą WEEE (zużyty sprzęt elektryczny i elektroniczny), oddaj ją do punktu zbiórki lub zwróć do sklepu, w którym ją kupiłeś, w celu odpowiedniego recyklingu.

Gdzie znaleźć pełną deklarację zgodności?

Deklaracja zgodności (RED 2014/53/UE) do pobrania na stronie nedis.fr/ANOR5002BK700#support. Potwierdza ona, że produkt spełnia wszystkie obowiązujące normy europejskie.

INSTRUKCJA OBSŁUGI ANOR5002BK700 NEDIS

Przewodnik Szybki start 46

EL

Przewodnik Szybki start

Zewnętrzna antena TV

ANOR5002BK700

Przeznaczenie

Produkt jest anteną, którą można stosować z telewizorem lub dekoderem, który obsługuje zasilanie kablem koncentrycznym. Jest to antena zaprojektowana specjalnie do odbioru naziemnej telewizji cyfrowej. Produkt jest przeznaczony wyłącznie do użytku za zewnątrz.

Dane techniczne

Produkt Zewnętrzna antena TV

Numer katalogowy ANOR5002BK700

Moc wejściowa Zasilacz AC/DC: 12 VDC ; 200 mADekoder DTV: 5 VDC ; 40 mA

W zestawie (ilustracja A)

Przed instalacją sprawdź zawartość.

1 Jednostka główna anteny

2 Akcesoria do montażu na ścianie/maszcie

3 Zasilacz 4 Wkładka zasilająca DC

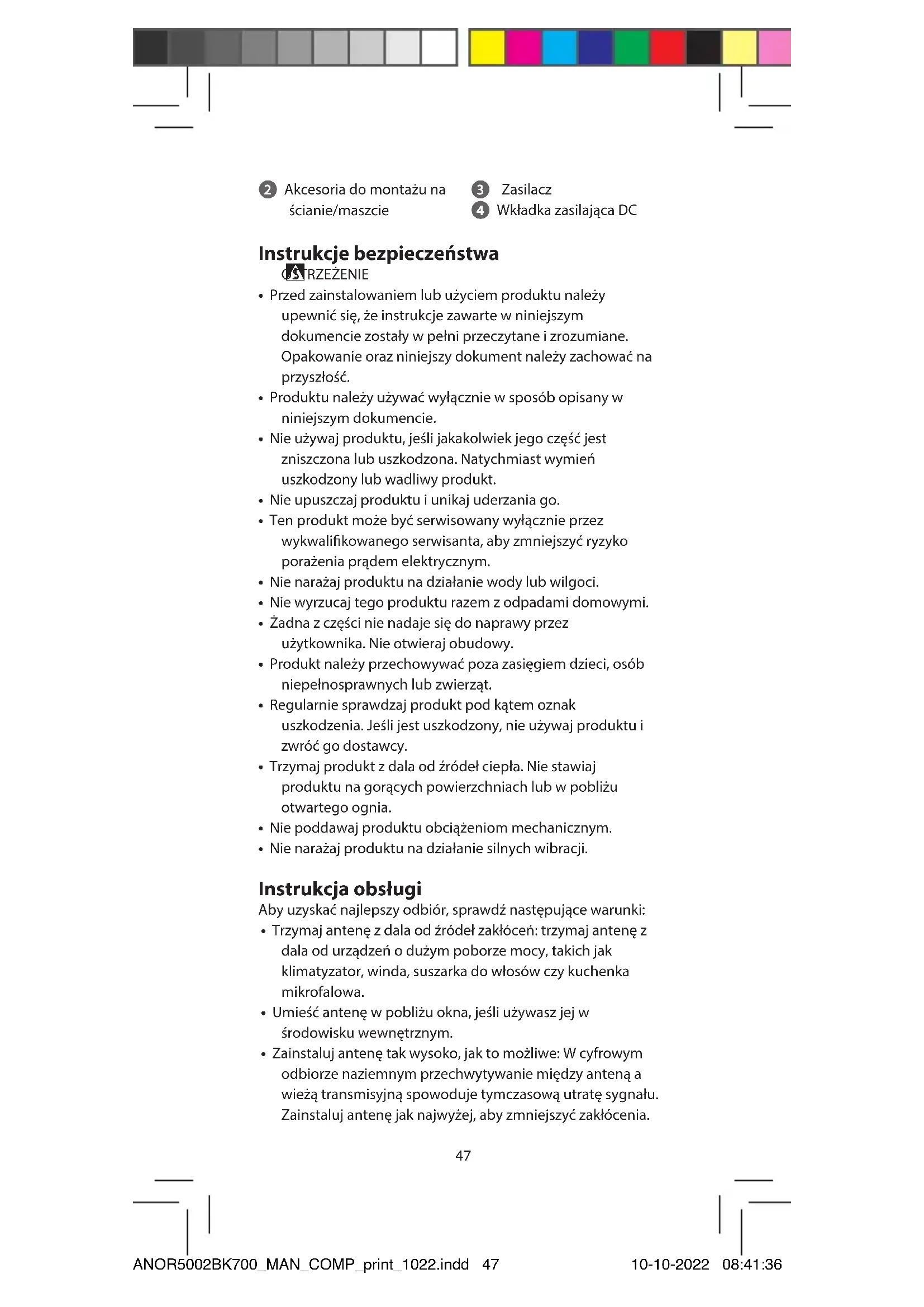

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Opakowanie oraz niniejszy dokument należy zachować na przyszłość.
• Produktu należy używać wyłącznie w sposób opisany w niniejszym dokumencie.
• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.
• Nie upuszczaj produktu i unikaj uderzania go.
• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.
• Nie narażaj produktu na działanie wody lub wilgoci.
• Nie wyrzucaj tego produktu razem z odpadami domowymi.
• Żadna z części nie nadaje się do naprawy przez użytkownika. Nie otwieraj obudowy.
• Produkt należy przechowywać poza zasięgiem dzieci, osób niepełnosprawnych lub zwierząt.
• Regularnie sprawdzaj produkt pod kątem oznak uszkodzenia. Jeśli jest uszkodzony, nie używaj produktu i zwrócić go dostawcy.
• Trzymaj produkt z dala od źródeł ciepła. Nie stawiaj produktu na gorących powierzchniach lub w pobliżu otwartego ognia.
• Nie poddawaj produktu obciążeniom mechanicznym.
• Nie narażaj produktu na działanie silnych wibracji.

Instrukcja obsługi

Aby uzyskać najlepszy odbiór, sprawdź następujące warunki:

• Trzymaj antenę z dala od źródeł zakłóceń: trzymaj antenę z dala od urządzeń o dużym poborze mocy, takich jak klimatyzator, winda, suszarka do włosów czy kuchenka mikrofalowa.
• Umieść antenę w pobliżu okna, jeśli używasz jej w środowisku wewnętrznym.
• Zainstaluj antenę tak wysoko, jak to możliwe: W cyfrowym odbiorze naziemnym przechwytywanie między anteną a wieżą transmisyjną spowoduje tymczasową utratę sygnału. Zainstaluj antenę jak najwyżej, aby zmniejszyć zakłócenia.

Montaż anteny

1. Anteny można używać zarówno wewnątrz, jak i na zewnątrz.

Dzięki dołączonym akcesoriom montażowym można ją zamontować na ścianie lub na maszcie.

- Użyj akcesoriów do montażu na maszcie, aby zamocować antenę na maszcie (ilustracja B).

- Użyj akcesoriów do montażu na ścianie, aby zamocować antenę na ścianie (ilustracja C).

1. Podłącz męskie złącze „F” kabla koncentrycznego do żeńskiego złącza „F” anteny i założ wodoodporną zaślepkę na koniec podłączonego złącza „F” (ilustracja D).

2. Po zakończeniu montażu anteny przesuń ją do pozycji najlepszego odbioru, a następnie zamocuj.

Weź pod uwagę następujące 2 różne sposoby ustawienia anteny.

- Za pomocą śruby mocującej A wyreguluj położenie anteny w kierunku pionowym (ilustracja E).

- Za pomocą śruby mocującej A wyreguluj położenie anteny w lewo lub prawo w kierunku poziomym (ilustracja F).

Instalacja 1: zasilanie z dekodera DTV (ilustracja G)

Należy pamiętać, że w tej instalacji trzeba upewnić się, że dekoder może obsługiwać kabel koncentryczny 5V DC zasilający antenę poprzez złącze IEC lub F.

1. Podłącz kabel koncentryczny do anteny i dekodera DTV.

2. Podłącz dekoder DTV do telewizora. Upewnij się, że funkcja zasilania przez kabel koncentryczny w STB jest włączona. (Sprawdź w instrukcji obsługi STB, czy funkcja zasilania przez kabel koncentryczny jest włączona).

3. Sprawdź diodę LED na antenie. Jeśli dioda nie świeci, wróć do kroku 2.

4. Wyreguluj antenę do najlepszej pozycji, aby uzyskać wyraźny obraz telewizyjny, a następnie zamocuj antenę.

5. Uporządkuj kabel koncentryczny tak, aby był niesplątany i bezpieczny.

Instalacja 2: zasilanie z zasilacza AC/DC (ilustracja H)

1. Podłącz kabel koncentryczny do anteny i wkładki zasilającej (strona z napisem „antena”).

2. Podłącz drugą stronę wkładki zasilającej do dekodera DTV.

3. Podłącz dekoder DTV do telewizora.

4. Podłącz gniazdo wyjściowe DC zasilacza do złącza wejściowego DC anteny, a następnie podłącz zasilacz AC/DC do gniazda zasilania AC.

5. Sprawdź diodę LED na antenie. Jeśli dioda nie świeci, wróć do kroku 4.

6. Wyreguluj antenę do najlepszej pozycji, aby uzyskać wyraźny obraz telewizyjny, a następnie zamocuj antenę.
7. Uporządkuj kabel koncentryczny tak, aby był niesplątany i bezpieczny.

Utylizacja

Ten symbol wskazuje, że na obszarze całej UE nie wolno składować tego produktu razem z odpadami z gospodarstwa domowego. Aby zapobiec potencjalnym szkodom dla środowiska lub zdrowia ludzkiego na skutek niekontrolowanej utylizacji odpadów, ponosisz odpowiedzialność za ich przetwarzanie, aby promować zrównoważone ponowne wykorzystanie surowców. Aby oddać zużyte urządzenie, należy zastosować się do systemu zwrotów i składowania lub zwrócić się do sprzedawcy produktu. Może on zająć się przekazaniem produktu do przetworzenia z korzyścią dla środowiska.

Deklaracja zgodności

Niniejszym firma Nedis B.V. deklaruje jako producent, że produkt ANOR5002BK700 naszej marki Nedis®, produkowany w Chinach, został przetestowany zgodnie ze wszystkimi odpowiednimi normami i przepisami WE oraz że we wszystkich testach uzyskał on pozytywny rezultat. Obejmuje to, ale nie ogranicza się do rozporządzenia RED 2014/53/UE.

Pełną deklarację zgodności (oraz kartę danych bezpieczeństwa, jeśli dotyczy) można znaleźć i pobrać tutaj: nedis.pl/ANOR5002BK700#support
