Tipo di prodotto	Antenna TV esterna per ricezione DTT (DVB-T/T2)
Marca	Nedis
Modello	ANOR5002BK700
Uso previsto	Esterno (può essere utilizzata anche in interno)
Gamma di frequenze	VHF (174–230 MHz) e UHF (470–862 MHz)
Impedenza	75 ohm
Guadagno tipico	30 dB (amplificato)
Alimentazione elettrica	12 V CC, 200 mA (tramite alimentatore incluso) o 5 V CC, 40 mA (tramite cavo coassiale da un decoder compatibile)
Connettore antenna	Femmina "F"
Dimensioni (L x A x P)	590 x 199 x 65 mm
Peso	0,8 kg
Materiale dell'involucro	Plastica robusta con protezione UV
Grado di protezione	IP44 (resistente alle intemperie)
Tipo di montaggio	Parete o palo (diametro palo consigliato: 25–50 mm)
Accessori inclusi	Antenna principale, alimentatore 12 V, inserto di alimentazione CC, kit di montaggio (fissaggi a parete e su palo)
Lunghezza cavo coassiale	2 m (connettore F maschio integrato)
Spia LED	Indicatore di alimentazione (verde)
Temperatura di funzionamento	-20 °C a +50 °C
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Garanzia	2 anni (conformità legale)

Domande frequenti - ANOR5002BK700 NEDIS

Come installare l'antenna Nedis ANOR5002BK700?

Fissare prima l'antenna su una parete o un palo utilizzando gli accessori di montaggio inclusi. Collegare il cavo coassiale all'antenna e al televisore o decoder. Per l'alimentazione tramite decoder, assicurarsi che la funzione alimentazione via cavo coassiale (5 V) sia attivata. Altrimenti, utilizzare l'alimentatore incluso collegando prima l'inserto di alimentazione al cavo coassiale, poi l'alimentatore a una presa elettrica. Regolare la posizione dell'antenna per ottenere la migliore ricezione.

Quali sono le due modalità di alimentazione possibili?

L'antenna può essere alimentata tramite un decoder DTT compatibile (che fornisce 5 V CC tramite il cavo coassiale) o tramite l'alimentatore 12 V CC incluso. Nel secondo caso, è necessario collegare l'inserto di alimentazione CC tra l'antenna e il decoder/televisore.

Perché il LED dell'antenna non si accende?

Verificare prima che l'alimentazione sia collegata correttamente. Se si utilizza un decoder, assicurarsi che la funzione alimentazione via cavo coassiale sia attivata nelle impostazioni. Se si utilizza l'alimentatore, controllare che la presa funzioni e che i collegamenti siano ben inseriti. Se il LED rimane spento, l'antenna potrebbe essere difettosa.

Come ottenere la migliore ricezione possibile?

Posizionare l'antenna il più in alto possibile e orientarla verso il trasmettitore DTT più vicino. Tenerla lontana da fonti di interferenza come condizionatori, ascensori o forni a microonde. Se si è all'interno, posizionare l'antenna vicino a una finestra. Utilizzare le viti di regolazione per regolare inclinazione e rotazione.

L'antenna è resistente alla pioggia e al vento?

Sì, l'antenna è progettata per uso esterno con grado di protezione IP44, che la protegge da spruzzi d'acqua e polvere. Assicurarsi che il cappuccio impermeabile sia ben posizionato sul connettore coassiale dopo l'installazione per evitare l'umidità.

Posso usare questa antenna con un vecchio televisore analogico?

No, questa antenna è specificamente progettata per la ricezione digitale terrestre (DVB-T/T2). Non è compatibile con segnali analogici. Sarà necessario un televisore o un decoder compatibile DTT.

Come effettuare la manutenzione dell'antenna?

Pulire regolarmente l'antenna con un panno morbido e asciutto per rimuovere polvere e sporco. Non utilizzare prodotti chimici o abrasivi. Controllare periodicamente che i fissaggi siano serrati e che il cavo coassiale non sia danneggiato.

Cosa fare se si perde la ricezione in caso di maltempo?

Le condizioni meteorologiche avverse possono temporaneamente indebolire il segnale. Assicurarsi che l'antenna sia ben fissata e che il cappuccio impermeabile sia in posizione. Se il problema persiste, provare a riposizionare l'antenna o verificare che nessun ostacolo (come rami di alberi) blocchi il segnale.

Come smaltire l'antenna a fine vita?

Non gettare l'antenna nei rifiuti domestici. Conformemente alla direttiva RAEE (rifiuti di apparecchiature elettriche ed elettroniche), depositarla in un punto di raccolta o riportarla al negozio dove è stata acquistata per un corretto riciclaggio.

Dove trovare la dichiarazione di conformità completa?

La dichiarazione di conformità (RED 2014/53/UE) può essere scaricata dal sito nedis.fr/ANOR5002BK700#support. Essa attesta che il prodotto rispetta tutte le norme europee vigenti.

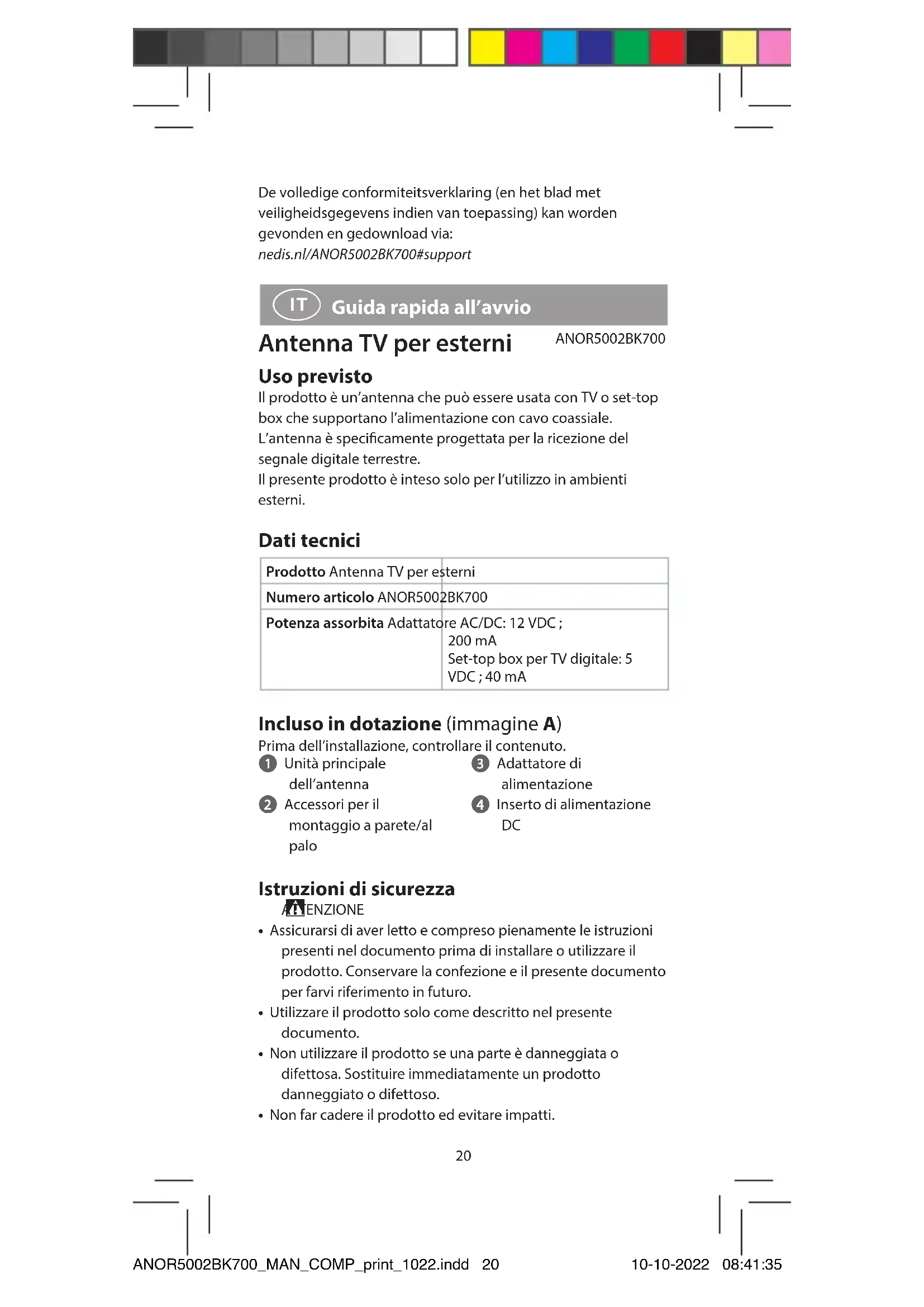

MANUALE UTENTE ANOR5002BK700 NEDIS

Guida rapida all'avvio 20

ES

Guida rapida all'avvio

Antenna TV per esterni

ANOR5002BK700

Uso previsto

Il prodotto è un'antenna che può essere usata con TV o set-top box che supportano l'alimentazione con cavo coassiale.

L'antenna è specificamente progettata per la ricezione del segnale digitale terrestre.

Il presente prodotto è inteso solo per l'utilizzo in ambienti esterni.

Dati tecnici

Prodotto Antenna TV per esterni

Numero articolo ANOR5002BK700

Potenza assorbita Adattatore AC/DC: 12 VDC ;200 mASet-top box per TV digitale: 5VDC ; 40 mA

Incluso in dotazione (immagine A)

Prima dell'installazione, controllare il contenuto.

1 Unità principale dell'antenna

3 Adattatore di alimentazione

2 Accessori per il montaggio a parete/al palo

4 Inserto di alimentazione DC

Istruzioni di sicurezza

ATTENZIONE

• Assicurarsi di aver letto e compreso pienamente le istruzioni presenti nel documento prima di installare o utilizzare il prodotto. Conservare la confezione e il presente documento per farvi riferimento in futuro.
• Utilizzare il prodotto solo come descritto nel presente documento.

• Non utilizzare il prodotto se una parte è danneggiata o difettosa. Sostituire immediatamente un prodotto danneggiato o difettoso.
  • Non far cadere il prodotto ed evitare impatti.

• Il prodotto può essere riparato e sottoposto a manutenzione esclusivamente da un tecnico qualificato per ridurre il rischio di scosse elettriche.

• Non esporre il prodotto all'acqua o all'umidità.
  • Non gettare il prodotto con altri rifiuti domestici.
• Non sono presenti parti riparabili dall'utente. Non aprire l'alloggiamento.
• Tenere il prodotto lontano dalla portata dei bambini, degli infermi o degli animali.
• Controllare periodicamente che il prodotto non presenti segni di danni, non utilizzarlo più se danneggiato e restituirlo al fornitore.
• Tenere il prodotto lontano da fonti di calore. Non posizionare il prodotto su superfici calde o accanto a fiamme libere.
• Non sottoporre il prodotto a sollecitazioni meccaniche.
  • Non esporre il prodotto ad alti livelli di vibrazioni.

Istruzioni operative

Per la migliore ricezione possibile, verificare le seguenti condizioni:

• Tenere l'antenna lontano da fonti di interferenza: tenere l'antenna lontano da dispositivi ad alto consumo energetico, come climatizzatori, ascensori, asciugacapelli e forni a microonde.
• Posizionare l'antenna vicino alle finestre quando viene usata in ambienti interni.
• Installare l'antenna più in alto possibile: Nella ricezione del segnale del digitale terrestre, le intercettazioni tra l'antenna e la torre di trasmissione causeranno una temporanea perdita di segnale. Installare l'antenna più in alto possibile per ridurre le intercettazioni.

Montaggio dell'antenna

1. La presente antenna può essere usata sia in spazi interni che esterni. Con gli accessori di montaggio inclusi in dotazione può essere montata a parete o sul palo.

- Usare gli accessori per il montaggio sul palo per fissare l'antenna al palo (immagine B).

- Usare gli accessori per il montaggio a parete per fissare l'antenna alla parete (immagine C).

1. Collegare il connettore maschio "F" del cavo coassiale al connettore femmina "F" dell'antenna e inserire il cappuccio impermeabile sull'estremità del connettore "F" collegato (immagine D).

2. Una volta completato il montaggio dell'antenna, muovere l'antenna nella posizione con la migliore ricezione, quindi fissarla.

Si prega di far riferimento ai 2 metodi di posizionamento seguenti per fissare l'antenna.

- Con la vite di fissaggio A regolare la posizione dell'antenna in senso verticale (immagine E).

- Con la vite di fissaggio B regolare la posizione dell'antenna a sinistra o a destra in senso orizzontale (immagine F).

Installazione 1: alimentazione con set-top box per TV digitale (immagine G)

Si informa che, con questo tipo di installazione, bisogna accertarsi che il proprio set-top box supporti l'alimentazione con cavo coassiale a 5V DC tramite il connettore IEC o F innestato sull'antenna.

1. Collegare il cavo coassiale con l'antenna e il set-top box per TV digitale.
2. Collegare il set-top box per TV digitale al proprio televisore. Accertarsi che la funzione di alimentazione con cavo coassiale del proprio STB sia attiva (consultare il manuale operativo del proprio STB per la funzione di alimentazione del cavo coassiale).
3. Controllare la spia LED sull'antenna. Se la spia LED non è accesa, tornare al passaggio 2.
4. Regolare l'antenna nella posizione migliore per ottenere immagini nitide, quindi fissare l'antenna.
5. Sistemare il cavo coassiale in modo pulito, ordinato e sicuro.

Installazione 2: alimentazione con adattatore AC/DC (immagine H)

1. Collegare il cavo coassiale all'antenna e all'inserto di alimentazione (il lato con la scritta "antenna").
2. Collegare l'altro lato dell'inserto di alimentazione al proprio set-top box per TV digitale.
3. Collegare il set-top box per TV digitale al proprio televisore.
4. Collegare il jack di uscita DC dell'adattatore di alimentazione al connettore di ingresso DC dell'antenna, quindi inserire l'adattatore di alimentazione AC/DC nella presa di alimentazione AC.
5. Controllare la spia LED sull'antenna. Se la spia LED non è accesa, tornare al passaggio 4.
6. Regolare l'antenna nella posizione migliore per ottenere immagini nitide, quindi fissare l'antenna.
7. Sistemare il cavo coassiale in modo pulito, ordinato e sicuro.

Smaltimento

Questo simbolo indica che il prodotto non deve essere gettato insieme ad altri rifiuti domestici in tutta l'UE. Per evitare eventuali danni all'ambiente o alla salute umana dovuti allo smaltimento incontrollato dei rifiuti, l'utente ha la responsabilità di riciclare in modo da promuovere il riutilizzo sostenibile delle materie prime. Per restituire il prodotto usato è possibile utilizzare i normali sistemi di raccolta e restituzione oppure contattare il negozio presso il quale è stato acquistato il prodotto. In entrambi i casi il prodotto potrà essere riciclato, a protezione dell'ambiente.

Dichiarazione di conformità

Noi sottoscritti, Nedis B.V., dichiariamo, in quanto fabbricanti, che il prodotto ANOR5002BK700 con il nostro marchio Nedis®, prodotto in Cina, è stato collaudato ai sensi di tutte le norme e i regolamenti CE pertinenti e che tutti i collaudi sono stati superati con successo. Questo include, senza esclusione alcuna, la normativa RED 2014/53/UE.

La Dichiarazione di conformità completa (e le schede di sicurezza, se applicabili) sono disponibili e possono essere scaricate da:

nedis.it/ANOR5002BK700#support
