ANOR5002BK700 - TV-antenn NEDIS - Gratis bruksanvisning och manual

Produkttyp	Utomhusantenn för DVB-T/T2-mottagning (DVB-T/T2)
Märke	Nedis
Modell	ANOR5002BK700
Avsedd användning	Utomhus (kan även användas inomhus)
Frekvensområde	VHF (174–230 MHz) och UHF (470–862 MHz)
Impedans	75 ohm
Typisk förstärkning	30 dB (förstärkt)
Strömförsörjning	12 VDC, 200 mA (via medföljande nätadapter) eller 5 VDC, 40 mA (via koaxialkabel från kompatibel mottagare)
Antennkontakt	Honkontakt "F"
Mått (L x H x D)	590 x 199 x 65 mm
Vikt	0,8 kg
Höljesmaterial	Robust plast med UV-skydd
Skyddsklass	IP44 (väderbeständig)
Monteringstyp	Vägg eller mast (rekommenderad mastdiameter: 25–50 mm)
Medföljande tillbehör	Huvudantenn, 12 V nätadapter, DC-ströminsats, monteringssats (vägg- och mastfästen)
Koaxialkabellängd	2 m (integrerad F-hankontakt)
LED-indikator	Strömindikator (grön)
Driftstemperatur	-20 °C till +50 °C
Underhåll	Rengör med en mjuk, torr trasa; använd inte slipande medel
Garanti	2 år (lagstadgad)

Vanliga frågor - ANOR5002BK700 NEDIS

Hur installerar jag Nedis ANOR5002BK700-antennen?

Fäst först antennen på en vägg eller mast med hjälp av medföljande monteringstillbehör. Anslut koaxialkabeln till antennen och till TV:n eller mottagaren. Vid strömförsörjning via mottagare, se till att funktionen ström via koaxialkabel (5 V) är aktiverad. Använd annars den medföljande nätadaptern genom att först ansluta ströminsatsen till koaxialkabeln och sedan adaptern till ett eluttag. Justera antennens position för bästa mottagning.

Vilka två strömförsörjningslägen finns?

Antennen kan strömförsörjas antingen via en kompatibel DVB-T-mottagare (som ger 5 VDC via koaxialkabeln) eller via den medföljande nätadaptern 12 VDC. I det andra fallet måste du ansluta DC-ströminsatsen mellan antennen och mottagaren/TV:n.

Varför lyser inte antennens LED?

Kontrollera först att strömförsörjningen är korrekt ansluten. Om du använder en mottagare, se till att funktionen ström via koaxialkabel är aktiverad i inställningarna. Om du använder nätadaptern, kontrollera att uttaget fungerar och att anslutningarna sitter ordentligt. Om LED fortfarande är släckt kan antennen vara defekt.

Hur får jag bästa möjliga mottagning?

Placera antennen så högt som möjligt och rikta den mot närmaste DVB-T-sändare. Håll den borta från störningskällor som luftkonditioneringsapparater, hissar eller mikrovågsugnar. Om du är inomhus, placera antennen nära ett fönster. Använd justerskruvarna för att justera lutning och rotation.

Är antennen resistent mot regn och vind?

Ja, antennen är designad för utomhusbruk med skyddsklass IP44, vilket skyddar den mot vattenstänk och damm. Se till att vattentäthetskåpan sätts på koaxialkontakten efter installation för att undvika fukt.

Kan jag använda denna antenn med en gammal analog TV?

Nej, denna antenn är speciellt utformad för digital marksändning (DVB-T/T2). Den är inte kompatibel med analoga signaler. Du behöver en TV eller mottagare som är kompatibel med DVB-T.

Hur underhåller jag antennen?

Rengör antennen regelbundet med en mjuk, torr trasa för att ta bort damm och smuts. Använd inte kemiska eller slipande medel. Kontrollera regelbundet att fästena är åtdragna och att koaxialkabeln inte är skadad.

Vad gör jag om jag tappar mottagningen i dåligt väder?

Dåligt väder kan tillfälligt försvaga signalen. Se till att antennen sitter stadigt och att vattentäthetskåpan är på plats. Om problemet kvarstår, försök att flytta antennen eller kontrollera att inget hinder (som trädgrenar) stör signalen.

Hur gör jag mig av med antennen när den är uttjänt?

Kasta inte antennen med hushållsavfallet. I enlighet med WEEE-direktivet (avfall från elektrisk och elektronisk utrustning) lämna den på en återvinningsstation eller lämna tillbaka den till butiken där du köpte den för korrekt återvinning.

Var hittar jag den fullständiga försäkran om överensstämmelse?

Försäkran om överensstämmelse (RED 2014/53/EU) kan laddas ner på webbplatsen nedis.fr/ANOR5002BK700#support. Den intygar att produkten uppfyller alla gällande europeiska standarder.

BRUKSANVISNING ANOR5002BK700 NEDIS

Produkten är en antenn som kan användas med en TV eller set-top-box som stöder koaxial strömförsäljning.

Denna antenn är speciellt framtagen för att ta emot digitala marksända TV-signaler.

Produkten är endast avsedd för användning utomhus.

Tekniska uppgifter

Produkt Utomhus TV-antenn
Artikelnummer ANOR5002BK700
Inspänning AC/DC-adapter:	12 VDC ; 200 mADTV-set-top-box: 5 VDC ; 40 mA

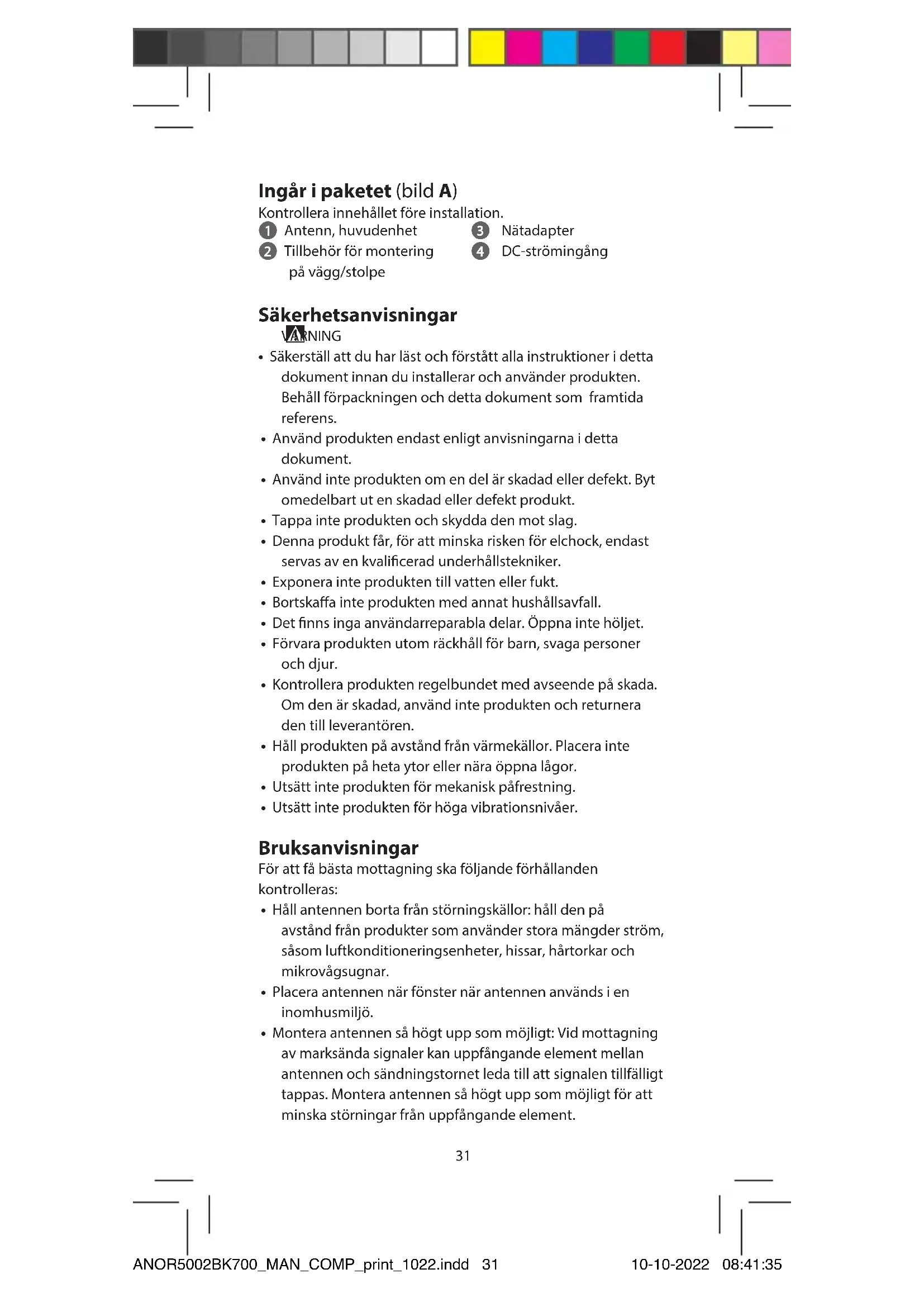

Ingår i paketet (bild A)

Kontrollera innehållet före installation.

1 Antenn, huvudenhet

3 Nätadapter

2 Tillbehör för montering på vägg/stolpe

4 DC-strömingång

• Säkerställ att du har läst och förstått alla instruktioner i detta dokument innan du installerar och använder produkten. Behåll förpackningen och detta dokument som framtida referens.
• Använd produkten endast enligt anvisningarna i detta dokument.
• Använd inte produkten om en del är skadad eller defekt. Byt omedelbart ut en skadad eller defekt produkt.
• Tappa inte produkten och skydda den mot slag.
• Denna produkt får, för att minska risken för elchock, endast servas av en kvalificerad underhållstekniker.
• Exponera inte produkten till vatten eller fukt.
• Bortskaffa inte produkten med annat hushållsavfall.
• Det finns inga användarreparabla delar. Öppna inte höljet.
• Förvara produkten utom räckhåll för barn, svaga personer och djur.
• Kontrollera produkten regelbundet med avseende på skada. Om den är skadad, använd inte produkten och returnera den till leverantören.
• Håll produkten på avständ från värmekällor. Placera inte produkten på heta ytor eller nära öppna lågor.
• Utsätt inte produkten för mekanisk påfrestning.
• Utsätt inte produkten för höga vibrationsnivåer.

Bruksanvisningar

För att få bästa mottagning ska följande förhållanden kontrolleras:

• Håll antennen borta från störningskällor: håll den på avständ från produkter som använder stora mängder ström, såsom luftkonditioneringsenheter, hissar, hårtorkar och mikrovågsugnar.
• Placera antennen när fönster när antennen används i en inomhusmiljö.
• Montera antennen så högt upp som möjligt: Vid mottagning av marksända signaler kan uppfångande element mellan antennen och sändningstornet leda till att signalen tillfälligt tappas. Montera antennen så högt upp som möjligt för att minska störningar från uppfångande element.

Att montera antennen

1. Denna antenn kan användas både inom- och utomhus och kan monteras på en vägg eller stolpe med de medföljande monteringstillbehören.
2. Använd tillbehören för montering på stolpe för att montera fast antennen på en stolpe (bild B).
3. Använd tillbehören för montering på vägg för att montera fast antennen på en vägg (bild C).
4. Anslut hankontakten "F" på koaxialkabeln till honkontakten "F" på antennen och sätt på den vattentäta kåpan längst ut på den anslutna "F"-kontakten (bild D).
5. När antennen monterats ska du justera den tills du hittar bästa mottagningsläget och sedan fixera den.
   Se följande exempel 2 för uppslag om hur antennen kan fixeras.
6. Med fixeringsskruven A kan du justera antennens läge vertikalt (bild E).
7. Med fixeringsskruven B du justera antennens läge höger och vänster i horisontell riktning (bild F).

Installation 1: ström från en DTV-set-top-box (bild G)

Observera att i denna installation måste du säkerställa att din set-top-box har stöd för strömtillförsel via en koaxial 5 V-DC-kabel via IEC- eller-F-anslutningen till antennen.

1. Anslut koaxialkabeln till antennen och DTV-set-top-box.
2. Anslut din DTV-set-top-box till din TV. Säkerställ att funktionen för strömtillförsel via koaxialkabel är påslagen på din STB. (Se bruksanvisningarna för din STB för mer information om strömtillförsel via koaxialkabel).
3. Kontrollera LED-lampan på antennen. Om LED-lampan inte lyser, gå då tillbaka till steg 2.
4. Justera antennen tills den hamnar i det läge som ger skarpast bild på TV-apparaten. Fixera sedan antennen.
5. Dra koaxialbabeln så att den ligger på ett prydligt och säkert sätt.

Installation 2: ström från en AC/DC-adapter (bild H)

1. Anslut koaxialkabeln till antennen och strömingången (sidan med textmarkeringen "Antenna").
2. Anslut den andra änden av strömingångskabeln på din DTV-set-top-box.
3. Anslut din DTV-set-top-box till din TV.

4. Anslut DC-inmatningskontakten på antennen till uttaget för DC-strömadaptern och anslut sedan AC/DC-strömadaptern till ett AC-strömuttag.

5. Kontrollera LED-lampan på antennen. Om LED-lampan inte lyser, gå då tillbaka till steg 4.

6. Justera antennen tills den hamnar i det läge som ger skarpast bild på TV-apparaten. Fixera sedan antennen.
7. Dra koaxialbabeln så att den ligger på ett prydligt och säkert sätt.

Bortskaffning

Denna symbol anger att denna produkt inte får kastas tillsammans med hushållssopor inom EG. För att förhindra möjlig skada på miljön eller människors hälsa vid icke kontrollerad bortskaffning av avfall bär du ansvar för att återvinna den så att den kan befrämja hållbar återvinning av råmaterial. För att returnera din uttjänta produkt kan du använda det normala returnerings- och insamlingssystemen eller kontakta butiken där produkten inköpets. De kan återvinna denna produkt för miljön.

Försäkran om överensstämmelse

Vi, Nedis B.V., försäkrar som tillverkare att produkten ANOR5002BK700 från vårt varumärke Nedis ^® , tillverkad i Kina, har testats i enlighet med alla relevanta CE-standarder och föreskrifter och att alla tester genomförts med godkänt resultat. Detta inkluderar, men är inte begränsat till, radioutrustningsdirektivet 2014/53/EU.

Den fullständiga försäkran om överensstämmelse (och säkerhetsdatabladet, om tillämpligt) kan läsas och laddas ned från:

nedis.se/ANOR5002BK700#support
