Tuotetyyppi	Ulkoinen tv-antenni digitaalisen maanpäällisen television vastaanottoon (DVB-T/T2)
Merkki	Nedis
Malli	ANOR5002BK700
Käyttötarkoitus	Ulkokäyttöön (voidaan käyttää myös sisällä)
Taajuusalue	VHF (174–230 MHz) ja UHF (470–862 MHz)
Impedanssi	75 ohmia
Tyypillinen vahvistus	30 dB (vahvistettu)
Virtalähde	12 VDC, 200 mA (mukana tulevan verkkolaitteen kautta) tai 5 VDC, 40 mA (yhteensopivan digiboksin koaksiaalikaapelin kautta)
Antenniliitin	Naispuolinen F-liitin
Mitat (P x K x Syv.)	590 x 199 x 65 mm
Paino	0,8 kg
Kotelon materiaali	Kestävä muovi, UV-suojattu
Suojausluokka	IP44 (säänkestävä)
Asennustyyppi	Seinään tai mastoon (suositeltu maston halkaisija: 25–50 mm)
Mukana tulevat varusteet	Pääantenni, 12 V verkkolaite, DC-virtasovitin, asennussarja (seinä- ja mastokiinnikkeet)
Koaksiaalikaapelin pituus	2 m (integroitu F-urosliitin)
LED-merkkivalo	Virtailmaisin (vihreä)
Käyttölämpötila	-20 °C - +50 °C
Huolto	Puhdista pehmeällä, kuivalla liinalla; älä käytä hankaavia aineita
Takuu	2 vuotta (lainmukainen)

Usein kysytyt kysymykset - ANOR5002BK700 NEDIS

Kuinka asentaa Nedis ANOR5002BK700 -antenni?

Kiinnitä ensin antenni seinään tai mastoon mukana tulevilla asennustarvikkeilla. Liitä koaksiaalikaapeli antenniin ja televisioon tai digiboksiin. Jos käytät virtalähteenä digiboksia, varmista, että koaksiaalikaapelin syöttö (5 V) on käytössä. Muussa tapauksessa käytä mukana tulevaa verkkolaitetta liittämällä ensin DC-virtasovitin koaksiaalikaapeliin ja sitten verkkolaite pistorasiaan. Säädä antennin asentoa parhaan vastaanoton saavuttamiseksi.

Mitkä ovat kaksi mahdollista virtalähdetilaa?

Antenni voidaan syöttää joko yhteensopivalla digiboksin (joka tarjoaa 5 VDC koaksiaalikaapelin kautta) tai mukana tulevalla verkkolaitteella 12 VDC. Jälkimmäisessä tapauksessa sinun on kytkettävä DC-virtasovitin antennin ja digiboksin/television väliin.

Miksi antennin LED ei syty?

Tarkista ensin, että virtalähde on kytketty oikein. Jos käytät digiboksia, varmista, että koaksiaalikaapelin syöttö on käytössä sen asetuksissa. Jos käytät verkkolaitetta, tarkista, että pistorasia toimii ja liitännät ovat tiukasti kiinni. Jos LED pysyy sammuneena, antenni saattaa olla viallinen.

Kuinka saavuttaa paras mahdollinen vastaanotto?

Aseta antenni niin korkealle kuin mahdollista ja suuntaa se lähimpään digisignaalin lähettimeen. Pidä se etäällä häiriölähteistä, kuten ilmastointilaitteista, hisseistä tai mikroaaltouuneista. Jos käytät sisätiloissa, aseta antenni ikkunan lähelle. Käytä säätöruuveja kallistuksen ja kiertämisen säätämiseen.

Kestääkö antenni sadetta ja tuulta?

Kyllä, antenni on suunniteltu ulkokäyttöön, ja sen suojausluokka on IP44, mikä suojaa sitä vesiroiskeilta ja pölyltä. Varmista, että tiiviskansi on asennettu kunnolla koaksiaaliliittimen päälle asennuksen jälkeen kosteuden välttämiseksi.

Voinko käyttää tätä antennia vanhan analogisen television kanssa?

Ei, tämä antenni on erityisesti suunniteltu digitaaliseen maanpäälliseen vastaanottoon (DVB-T/T2). Se ei ole yhteensopiva analogisten signaalien kanssa. Tarvitset digisignaalia tukevan television tai digiboksin.

Kuinka huoltaa antennia?

Puhdista antenni säännöllisesti pehmeällä, kuivalla liinalla pölyn ja lian poistamiseksi. Älä käytä kemikaaleja tai hankaavia aineita. Tarkista ajoittain, että kiinnikkeet ovat tiukalla ja koaksiaalikaapeli ei ole vaurioitunut.

Mitä tehdä, jos vastaanotto katoaa huonolla säällä?

Huono sää voi tilapäisesti heikentää signaalia. Varmista, että antenni on kunnolla kiinnitetty ja tiiviskansi on paikallaan. Jos ongelma jatkuu, yritä siirtää antennia tai tarkista, etteivät esteet (kuten puiden oksat) häiritse signaalia.

Kuinka hävittää antenni käyttöiän päätyttyä?

Älä heitä antennia kotitalousjätteiden joukkoon. Noudata sähkö- ja elektroniikkalaiteromudirektiiviä (WEEE) ja vie se keräyspisteeseen tai palauta se ostopaikkaan asianmukaista kierrätystä varten.

Mistä löydän täydellisen vaatimustenmukaisuusvakuutuksen?

Vaatimustenmukaisuusvakuutus (RED 2014/53/EU) voidaan ladata verkkosivustolta nedis.fr/ANOR5002BK700#support. Se vahvistaa, että tuote noudattaa kaikkia voimassa olevia eurooppalaisia standardeja.

KÄYTTÖOHJE ANOR5002BK700 NEDIS

Ulkoantenni televisioon

ANOR5002BK700

Käyttötarkoitus

Tätä antenna voidaan käyttää television tai digisovittimen kanssa, jotka tukevat koaksiaalikaapelin syöttöä. Tämä antenni on suunniteltu erityisesti digitaalisten maanpäällisten TV-lähetysten vastaanottoon. Tuote on tarkoitettu vain ulkokäyttöön.

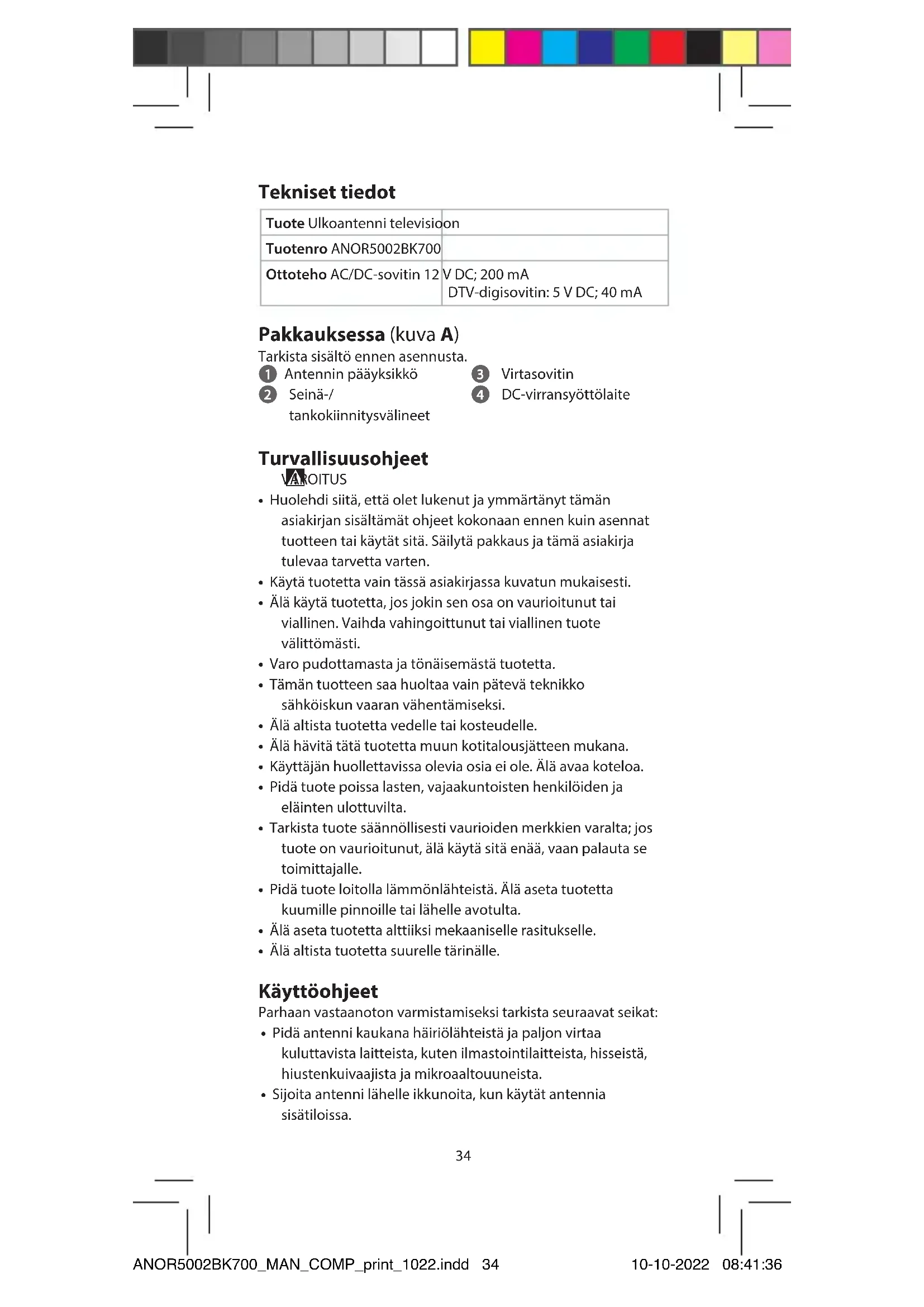

Tekniset tiedot

Tuote Ulkoantenni televisioon
Tuotenro ANOR5002BK700
Ottoteho AC/DC-sovitin 12	V DC; 200 mADTV-digisovitin: 5 V DC; 40 mA

Pakkauksessa (kuva A)

Tarkista sisältö ennen asennusta.

1 Antennin pääyksikkö
2 Seinä-/

tankokiinnitysvälineet

3 Virtasovitin
4 DC-virransyöttölaite

Turvallisuusohjeet

VAROITUS

• Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä pakkaus ja tämä asiakirja tulevaa tarvetta varten.
• Käytä tuotetta vain tässä asiakirjassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
• Älä altista tuotetta vedelle tai kosteudelle.
• Älä hävitä tätä tuotetta muun kotitalousjätteen mukana.
• Käyttäjän huollettavissa olevia osia ei ole. Älä avaa koteloa.
• Pidä tuote poissa lasten, vajaakuntoisten henkilöiden ja eläinten ulottuvilta.
• Tarkista tuote säännöllisesti vaurioiden merkkien varalta; jos tuote on vaurioitunut, älä käytä sitä enää, vaan palauta se toimittajalle.
• Pidä tuote loitolla lämmönlähteistä. Älä aseta tuotetta kuumille pinnoille tai lähelle avotulta.
• Älä aseta tuotetta alttiiksi mekaaniselle rasitukselle.
• Älä altista tuotetta suurelle tärinälle.

Käyttöohjeet

Parhaan vastaanoton varmistamiseksi tarkista seuraavat seikat:

• Pidä antenni kaukana häiriölähteistä ja paljon virtaa kuluttavista laitteista, kuten ilmastointilaitteista, hisseistä, hiustenkuivaajista ja mikroaaltouuneista.
• Sijoita antenni lähelle ikkunoita, kun käytät antenna sisätiloissa.

- Asenna antenni mahdollisimman korkealle: Digitaalisessa maanpäällisessä vastaanotossa antennin ja lähetystornin välinen sieppaus aiheuttaa väliaikaisen signaalin menetyksen. Asenna antenni mahdollisimman korkealle sieppausten vähentämiseksi.

Antennin kiinnittäminen

1. Tätä antennaia voi käyttää sekä sisällä että ulkona, ja sen voi kiinnittää seinään tai tankoon mukana toimitetuilla kiinnitysvälineillä.

2. Kiinnitä antenni tankoon tankokiinnitysvälineillä (kuva B).

3. Kiinnitä antenni seinään seinäkiinnitysvälineillä (kuva C).
4. Liitä koaksiaalikaapelin F-urosliitin antennin F-naarasliittimeen ja aseta vesitiivis korkki yhdistetyn F-liittimen päähän (kuva D).
5. Kun antenni on kiinnitetty, liikuta antenna parhaaseen vastaanottoasentoon ja kiinnitä se paikalleen.

Katso seuraavat 2 erilaista sijoitustapaa antennin kiinnittämiseen.

• Säädä antennin asentoa pystysuunnassa kiinnitysruuvilla A (kuva E).
• Säädä antennin asentoa vaakasuunnassa vasemmalle tai oikealle kiinnitysruuvilla B (kuva F).

Asennus 1: virtalähteenä DTV-digisovitin (kuva G)

Huomaa, että tässä asennuksessa sinun on varmistettava, että digisovittimesi tukee koaksiaalikaapelin 5 V DC -virtaa antennin IEC- tai F-liittimen kautta.

1. Liitä koaksiaalikaapeli antenniin ja DTV-sovittimeen.
2. Liitä DTV-sovitin televisioon. Varmista, että digisovittimen koaksiaalikaapelin virtatoiminto on PÄÄLLÄ. (Tarkista digisovittimesi käyttöoppaasta koaksiaalikaapelin virtatoiminto).
3. Tarkista antennin LED-merkkivalo. Jos LED-merkkivalo ei syty, siirry takaisin vaiheeseen 2.
4. Säädä antenni asentoon, jossa saat mahdollisimman selkeän TV-kuvan ja kiinnitä antenni paikalleen.
5. Järjestä koaksiaalikaapeli siististi ja turvallisesti.

Asennus 2: virtalähteenä AC/DC-sovitin (kuva H)

1. Liitä koaksiaalikaapeli antenniin ja virransyöttölaitteeseen (puoli, johon on merkitty "antenni").
2. Liitä virransyöttölaitteen toinen puoli DTV-digisovittimeen.

3. Liitä DTV-sovitin televisioon.

4. Liitä virtasovittimen DC-lähtöliitin antennin DC-tuloliittimeen ja liitä sitten AC/DC-sovitin vaihtovirtapistorasiaan.

5. Tarkista antennin LED-merkkivalo. Jos LED-merkkivalo ei syty, siirry takaisin vaiheeseen 4.
6. Säädä antenni asentoon, jossa saat mahdollisimman selkeän TV-kuvan ja kiinnitä antenni paikalleen.
7. Järjestä koaksiaalikaapeli siististi ja turvallisesti.

Jätehuolto

Tämä symboli ilmaisee, että tätä tuotetta ei saa hävittää kotitalousjätteen seassa koko EU:ssa. Jotta hallitsematon jätteiden hävittäminen ei aiheuttaisi ympäristö- tai terveyshaittoja, vastuullasi on kierrättää tuote siten, että se edistää raaka-aineiden kestävää uusiokäyttöä. Voit palauttaa käytetyn tuotteen käyttämällä tavallisia palautus- ja keräysjärjestelmiä tai ottamalla yhteyttä myymälään, josta tuote on ostettu. Myymälä voi kierrättää tuotteen ympäristön kannalta vastuullisesti.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote ANOR5002BK700 tuotemerkistämme Nedis®, valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta:

nedis.fi/ANOR5002BK700#support
