MANUAL DE UTILIZARE 1743 AE SKIL

• Această sculă este destinată pentru lucrări de perforare

în beton, cărămidă şi piatră, ca şi pentru lucrări de

dăltuire uşoare; pentru perforare în lemn, metal şi

material plastic, deasemenea pentru înşurubarea unor

piese auxiliare specifice, în caz de utilizare a acestora

• Sistemul de găurire al acestei scule funcţionează

superior faţă de orice alt fel de perforator tradiţional,

atunci când se perforează în beton

• Această sculă este destinată utilizării în combinaţie cu

toate sistemele SDS standard + piesele auxiliare

• Citiţi şi păstraţi acest manual de instrucţiuni 3

CARACTERISTICITEHNICE1

✱) Energia de percuţie conform EPTA-Procedure 05/2009

(valoarea nu este încă disponibilă)

A Întrerupător deschis/închis şi controlul vitezei

B Rotiţă pentru reglajul vitezei maxime

C Buton pentru închiderea întrerupătorului

D Manetă pentru schimbarea direcţiei de rotaţie

E Întrerupător pentru selectarea modului de funcţionare

F Buton de deblocare

PROTECŢIE INSTRUCŢIUNIDESIGURANŢĂGENERALE ATENŢIE!Citiţitoateindicaţiiledeavertizareşi

instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

răniri grave. Păstraţitoateindicaţiiledeavertizareşi

instrucţiunileînvedereautilizărilorviitoare. Termenul

de “sculă electrică” folosit în indicaţiile de avertizare se

referă la sculele electrice alimentate de la reţea (cu cablu de

alimentare) şi la sculele electrice cu acumulator (fără cablu

1)SIGURANŢALALOCULDEMUNCĂ

a) Păstraţi-văloculdemuncăcuratşibineiluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nufolosiţimaşinaînmediicupericoldeexplozie,

acoloundeexistălichide,gazesaupulberi

să aprindă pulberile sau vaporii.

c) Nupermiteţiaccesulcopiilorşialaltorpersoaneîn

timpullucruluicumaşina. Dacă vi se distrage atenţia

înnici-uncazmodificareaştecherului.Nufolosiţi

adaptoarepentruştecherelamaşinilelegatela

pământ. Ştecherele nemodificate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.

b) Evitaţicontactulcorporalcusuprafeţelegatela

pământcaţevi,radiatoare,pliteelectriceşi

frigidere. Există un risc crescut de electrocutare atunci

când corpul dv. este şi el legat la pământ.

c) Nulăsaţimaşinaafarăînploaiesauînmediuumed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.74

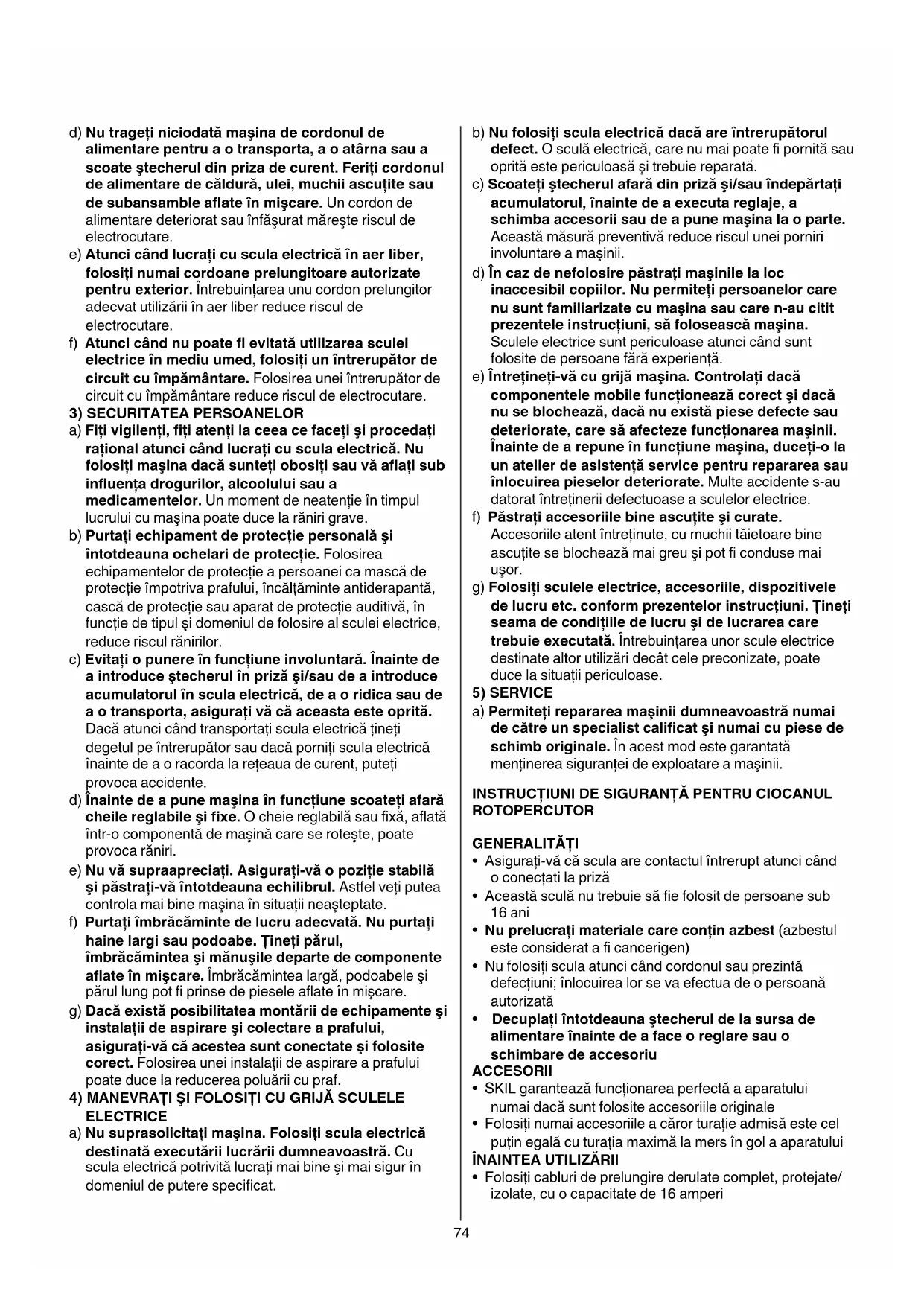

d) Nutrageţiniciodatămaşinadecordonulde

alimentarepentruaotransporta,aoatârnasaua

alimentare deteriorat sau înfăşurat măreşte riscul de

e) Atuncicândlucraţicusculaelectricăînaerliber,

folosiţinumaicordoaneprelungitoareautorizate

pentruexterior. Întrebuinţarea unu cordon prelungitor

adecvat utilizării în aer liber reduce riscul de

f) Atuncicândnupoatefievitatăutilizareasculei

electriceînmediuumed,folosiţiunîntrerupătorde

circuitcuîmpământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3)SECURITATEAPERSOANELOR

a) Fiţivigilenţi,fiţiatenţilaceeacefaceţişiprocedaţi

raţionalatuncicândlucraţicusculaelectrică.Nu

folosiţimaşinadacăsunteţiobosiţisauvăaflaţisub

influenţadrogurilor,alcooluluisaua

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţiechipamentdeprotecţiepersonalăşi

întotdeaunaochelarideprotecţie. Folosirea

echipamentelor de protecţie a persoanei ca mască de

protecţie împotriva prafului, încălţăminte antiderapantă,

cască de protecţie sau aparat de protecţie auditivă, în

funcţie de tipul şi domeniul de folosire al sculei electrice,

reduce riscul rănirilor.

c) Evitaţiopunereînfuncţiuneinvoluntară.Înaintede

aintroduceştecherulînprizăşi/saudeaintroduce

acumulatorulînsculaelectrică,deaoridicasaude

aotransporta,asiguraţivăcăaceastaesteoprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

d) Înaintedeapunemaşinaînfuncţiunescoateţiafară

cheilereglabileşifixe. O cheie reglabilă sau fixă, aflată

într-o componentă de maşină care se roteşte, poate

e) Nuvăsupraapreciaţi.Asiguraţi-văopoziţiestabilă

şipăstraţi-văîntotdeaunaechilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţiîmbrăcămintedelucruadecvată.Nupurtaţi

hainelargisaupodoabe.Ţineţipărul,

îmbrăcăminteaşimănuşiledepartedecomponente

aflateînmişcare. Îmbrăcămintea largă, podoabele şi

părul lung pot fi prinse de piesele aflate în mişcare.

g) Dacăexistăposibilitateamontăriideechipamenteşi

instalaţiideaspirareşicolectareaprafului,

asiguraţi-văcăacesteasuntconectateşifolosite

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.

4)MANEVRAŢIŞIFOLOSIŢICUGRIJĂSCULELE

a) Nusuprasolicitaţimaşina.Folosiţisculaelectrică

destinatăexecutăriilucrăriidumneavoastră. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere specificat.

b) Nufolosiţisculaelectricădacăareîntrerupătorul

defect. O sculă electrică, care nu mai poate fi pornită sau

oprită este periculoasă şi trebuie reparată.

c) Scoateţiştecherulafarădinprizăşi/sauîndepărtaţi

acumulatorul,înaintedeaexecutareglaje,a

schimbaaccesoriisaudeapunemaşinalaoparte.

Această măsură preventivă reduce riscul unei porniri

involuntare a maşinii.

d) Încazdenefolosirepăstraţimaşinilelaloc

inaccesibilcopiilor.Nupermiteţipersoanelorcare

nusuntfamiliarizatecumaşinasaucaren-aucitit

prezenteleinstrucţiuni,săfoloseascămaşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi-văcugrijămaşina.Controlaţidacă

componentelemobilefuncţioneazăcorectşidacă

nuseblochează,dacănuexistăpiesedefectesau

deteriorate,caresăafectezefuncţionareamaşinii.

Înaintedearepuneînfuncţiunemaşina,duceţi-ola

unatelierdeasistenţăservicepentrureparareasau

înlocuireapieselordeteriorate. Multe accidente s-au

datorat întreţinerii defectuoase a sculelor electrice.

f) Păstraţiaccesoriilebineascuţiteşicurate.

Accesoriile atent întreţinute, cu muchii tăietoare bine

ascuţite se blochează mai greu şi pot fi conduse mai

g) Folosiţisculeleelectrice,accesoriile,dispozitivele

delucruetc.conformprezentelorinstrucţiuni.Ţineţi

seamadecondiţiiledelucruşidelucrareacare

trebuieexecutată. Întrebuinţarea unor scule electrice

destinate altor utilizări decât cele preconizate, poate

duce la situaţii periculoase.

a) Permiteţireparareamaşiniidumneavoastrănumai

decătreunspecialistcalificatşinumaicupiesede

schimboriginale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

INSTRUCŢIUNIDESIGURANŢĂPENTRUCIOCANUL

ROTOPERCUTOR GENERALITĂŢI

• Asiguraţi-vă că scula are contactul întrerupt atunci când

o conecţati la priză

• Această sculă nu trebuie să fie folosit de persoane sub

• Nuprelucraţimaterialecareconţinazbest (azbestul

este considerat a fi cancerigen)

• Nu folosiţi scula atunci când cordonul sau prezintă

defecţiuni; înlocuirea lor se va efectua de o persoană

• SKIL garantează funcţionarea perfectă a aparatului

numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel

puţin egală cu turaţia maximă la mers în gol a aparatului

• Folosiţi cabluri de prelungire derulate complet, protejate/

izolate, cu o capacitate de 16 amperi75

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Securizaţipiesadelucru (o piesă de lucru fixată cu

clame sau într-o menghină este ţinută mult mai în

siguranţă decât manual)

• Folosiţidetectoareadecvatepentrudepistarea

conductelorşiconductorilordealimentaresau

apelaţiînacestscoplaîntrerprinderealocalăde

furnizareautilităţilor (contactul cu conductorii electrici

poate provoca incendii sau electrocutare; deteriorarea

unei conducte de gaz poate duce la explozii; spargerea

unei conducte de apă provoacă pagube materiale sau

poate provoca electrocutare)

• Praful rezultat din materiale precum vopseaua care conţine

plumb, unele specii de lemn, minerale şi metale poate fi

periculos (contactul cu praful sau inhalarea acestuia poate

provoca reacţii alergice şi/sau afecţiuni respiratorii

operatorului sau persoanelor care stau în apropiere);

purtaţiomascădeprafşilucraţicuundispozitivde

extragereaprafuluicândpoateficonectat

• Anumite tipuri de praf sunt clasificate ca fiind

cancerigene (cum ar fi praful de stejar şi fag) în special în

combinaţie cu aditivi pentru tratarea lemnului; purtaţio

mascădeprafşilucraţicuundispozitivde

extragereaprafuluicândpoateficonectat

• Respectaţi reglementările naţionale referitoare la aspiraţia

prafului în funcţie de materialele de lucru folosite

ÎNTIMPULFUNCŢIONĂRII

• Purtaţiaparatdeprotecţieauditivă (zgomotul poate

provoca pierderea auzului)

• Folosiţimânerelesuplimentaredinsetuldelivrare

(pierderea controlului poate duce la vătămări corporale)

• Prindeţisculaelectricădemânereleizolateatunci

cândexecutaţioperaţiiîncursulcăroraaccesoriul

poateatingefireelectriceascunsesaupropriul

cabludealimentare (contactul un cablu aflat sub

tensiune poate pune sub tensiune şi componentele

metalice ale sculei electrice şi duce la electrocutare)

• Feriţi întotdeauna cordonul de părtile în mişcare ale sculei

• În cazul unor defecţiuni electrice sau mecanice

deconectaţi imediat instrumentul şi scoateţi şnurul

• În cazul în care cordonul este deteriorat sau secţionat în

timpul lucrului, nu atingeţi cordonul, dar deconectaţi

• Dacă burghiul se blochează brusc (ceea ce cauzează o

reacţie periculoasă) trebuie sa opriţi imediat aparatul

• Tineţi socoteala de fortele care se creaza ca urmare a

blocării (mai ales la găurirea în metal); folosiţiîntotdeauna

mânerulauxiliarH2 şi luaţi o poziţie stabilă

• Când puneţi instrumentul la o parte, deconectaţi motorul

şi asiguraţi-vă că toate elementele mobile şi-au oprit

• Întrerupător-blocare pentru uz continu 5

• Control de viteză pentru start încet 6

• Reglajul vitezei maxime 7

Potenţiometrul rotativ B 2 asigură reglajul continuu al

vitezei maxime de la minimum la maximum

• Schimbarea direcţiei de rotaţie 8

- dacă pârghia nu se aşa în poziţia corectă stânga/

dreapta, întrerupător A nu va putea fi acţionat

- scula funcţionează la viteză limitată atunci când este

selectată rotaţia spre stânga

! schimbaţidirecţiaderotaţieabiaatuncicând

aparatulestecompletoprit

• Selectarea modului de funcţionare 9

- apăsaţi butonul F pentru a debloca comutatorul E

- rotiţi întrerupătorul E în modul de funcţionare dorit

până când se autoblochează

! începeţisălucraţinumaicândcomutatorulEeste

1 = găurire normală/înşurubare

2 = găurire cu rotopercuţie

! selectaţimoduldefuncţionarenumaicândscula

esteoprităşideconectatădelapriză

- pentru găurire în lemn, metal şi material plastic,

deasemenea pentru înşurubarea vor fi folosite

adaptorul corespunzător (vezi: Sfaturi pentru utilizare)

- mecanismul de percuţie este pus în funcţiune prin

apăsarea uşoară a sculei, în momentul în care vârful

burghiului se găseşte în contact cu piesa de prelucrat

- cele mai bune rezultate de perforare pot fi obţinute

numai prin uşoara apăsare a sculei, îndeajuns

necesară să fie menţinut cuplajul automat; prestaţiile

de perforare nu vor fi mai bune prin apăsarea mai

• Dăltuire cu daltă rotativă

! opriţisculaşiscoateţi-ldinpriză

- selectaţi modul de dăltuire rotativă

• Dăltuire cu daltă fixă

! opriţisculaşiscoateţi-ldinpriză

- selectaţi modul de dăltuire rotativă

- aşezaţi dalta în poziţia dorită

- selectaţi modul de dăltuire fixă

! înaintedeainsera,curăţaţisiungeţiuşorSDS+

- trageţi înapoi manşonul de blocare G şi inseraţi

accesoriul în SDS+ mandrină; în timp ce-l rotiţi,

împingeţi până ce acesta s-a angajat; accesoriul se

blochează automat în poziţie

- trageţi de accesoriu pentru a verifica dacă acesta s-a

- îndepărtaţi accesoriul prin tragerea înapoi a

manşonului de blocare G

! SDS+accesoriulnecesitălibertatedemişcare,

ceeacecauzeazăexcentricitateatuncicândscula

funcţioneazăîngol;oricumaccesoriulse

centreazăautomatîntimpulprelucrării,fărăsă

afectezepreziciziadegăurire

! nufolosiţibiţi/dălţicucoadădeteriorată

• Cuplaj de siguranţă

Întrerupe transmisia la fus, în cazul în care se blochează

accesoriul (ceea ce cauzează un zgomot caracteristic)

- întrerupeţi imediat scula

- înlăturaţi accesoriul blocată76

- puneţi scula din nou în funcţiune

• Reglajul adâncimii de găurire !

• Mânuirea şi dirijarea sculei @

! întimpcelucraţi,ţineţiîntotdeaunasculadezonă

(zonele)deprinderecolorategri

- folosiţiîntotdeaunamânerulauxiliarH (care

trebuie să fie ajustat aşa cum apare în schemă)

- păstraţi deschise fantele de ventilaţie

- nu exercitaţi prea multă presiune asupra aparatului;

lăsaţi aparatul să funcţioneze

SFATURIPENTRUUTILIZARE

• Folosiţi biţi juste #

! folosiţinumaibiţi/dălţiascuţite

• Pentru găurire în lemn, metal şi material plastic, cât şi

pentru înşurubare, folosiţi adaptorul corespunzător

(accesoriu SKIL 2610395660) $

- înainte de a insera, curăţaţi si ungeţi uşor adaptorul

- trageţi înapoi manşonul de blocare G 2 şi inseraţi

adaptorul în SDS+ mandrină; în timp ce-l rotiţi,

împingeţi până ce acesta s-a angajat; adaptorul se

blochează automat în poziţie

- trageţi de adaptor pentru a verifica dacă acesta s-a

- alegeţi întrerupătorul E 2 pentru găurire normală (se

acţioneazănumaiatuncicândsculaesteoprităşi

deconectatădelapriză)

• La găurirea în metale feroase

- când este necesară găurirea la un diametru mare,

efectuaţi întâi o găurire intermediară, la diametru

- ungeţi cu ulei din când în când burghiul

• Atunci când doriţi să suciţi un şurub la marginea, colţul,

capătul lemnului, se recomandă să faceţi o gaură cu

instrumentul de găurit pentru a evita crăparea lemnului

• Găurire aşchiată în lemn %

• Găurire în ziduri fara praf ^

• Găurire în plafoane fara praf &

• Găurire în tigle fara a aluneca *

• A se vedea alte recomandări la www.skileurope.com

ÎNTREŢINERE/SERVICE

• Păstraţi aparatul şi cablul curat (mai ales fantele de

! deconectaţidelaprizăînaintedeacurăţa

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula are totuşi o pană, repararea acesteia se

va face numai la un atelier de asistenţă service autorizat

pentru scule electrice SKIL

- trimiteţi scula întotalitatealui cu bonul de cumpărare

la distribuitorul sau la centrul de service SKIL cel mai

apropiat (adrese şi diagrame de service se găseasc la

ţările din Comunitatea Europeană)

- Directiva Europeană 2002/96/EC face referire la

modul de aruncare a echipamentelor electrice şi

electronice şi modul de aplicare a normelor în

conformitate cu legislaţia naţională; sculele electrice în

momentul în care au atins un grad avansat de uzură şi

trebuiesc aruncate, ele trebuiesc colectate separat şi

reciclate într-un mod ce respectă normele de protecţie

a mediului inconjurător

- simbolul ( vă va reaminti acest lucru

DECLARAŢIEDECONFORMITATE

• Declarăm pe proprie răspundere că acest product este

conform cu următoarele standarde sau documente

standardizate: EN 60745, EN 61000, EN 55014, în

conformitate cu regulile 2004/108/CE, 2006/42/CE

• Măsurat în conformitate cu EN 60745 nivelul de presiune

a sunetului generat de acest instrument este de 90 dB(A)

iar nivelul de putere a sunetului 101 dB(A) (abaterea

standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (metoda

mînă-braţ; incertitudine K = 1,5 m/s²)

✱ când găuriţi cu percuţie în beton 9,0 m/s²

✱ când dăltuiţi 10,6 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate

cu un test standardizat precizat în EN 60745; poate fi

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi scula

pentru aplicaţiile menţionate

- utilizarea sculei pentru aplicaţii diferite sau cu

accesorii diferite şi prost întreţinute poate creşte

semnificativ nivelul de expunere

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot reduce

semnificativ nivelul de expunere

! protejaţi-văîmpotrivaefectelorvibraţiilorprin

întreţinereasculeişiaaccesoriilorsale,păstrând

mâinilecaldeşiorganizândproceseledelucru77
