BRUKSANVISNING 1743 AE SKIL

• Maskinen är avsedd för slagborrning i betong, tegel och

sten samt för lättare mejslingsarbete; för borrning i trä,

metall och plast samt för skruvdragning måste specikt

• Slagborrsystemet i denna maskin konkurrerar ut varje

traditionell slagborrmaskin, när du skall borra i betong

• Denna maskin är konstruerad för användning i

kombination med alla standard SDS+ tillbehör

• Läs och spara denna instruktionsbok 3

✱) Enkelslagstyrka enligt EPTA-Procedure 05/2009 (värdet

är inte tillgängligt än)

A Strömbrytare för till/från och varvtalsreglering

B Ratt för justering av maximalvarvtalet

C Knapp för låsning av strömbrytare

D Spak för reversering av rotationsriktningen

E Omkopplare för utväljande av driftsläge

J Ventilationsöppningar

SÄKERHET ALLMÄNNASÄKERHETSANVISNINGAR OBS!Läsnogaigenomallaanvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvaraallavarningarochanvisningarförframtida

bruk. Nedan använt begrepp “elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1)ARBETSPLATSSÄKERHET

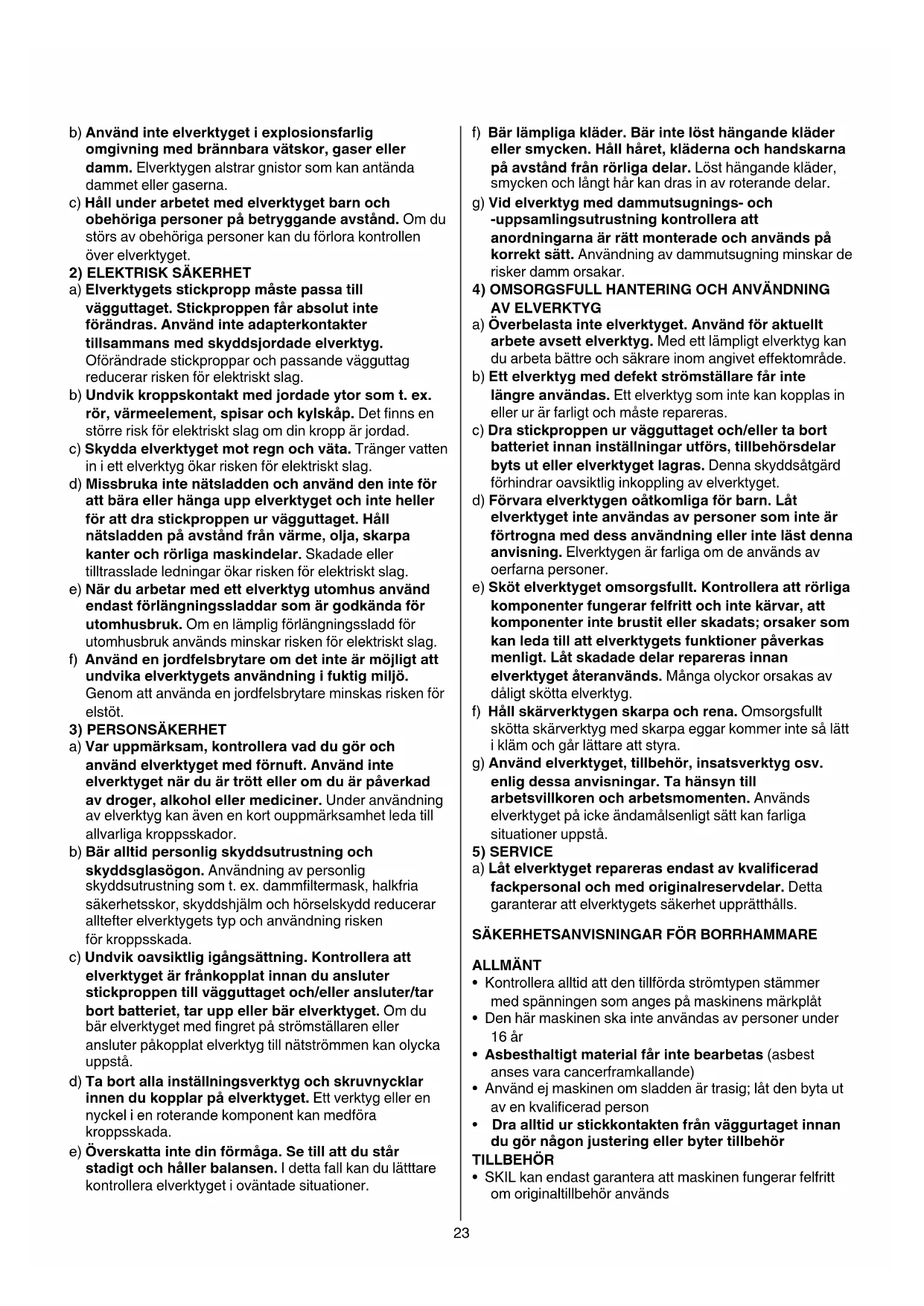

a) Hållarbetsplatsenrenochvälbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Användinteelverktygetiexplosionsfarlig

omgivningmedbrännbaravätskor,gasereller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Hållunderarbetetmedelverktygetbarnoch

störs av obehöriga personer kan du förlora kontrollen

2)ELEKTRISKSÄKERHET

a) Elverktygetsstickproppmåstepassatill

vägguttaget.Stickproppenfårabsolutinte

förändras.Användinteadapterkontakter

tillsammansmedskyddsjordadeelverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvikkroppskontaktmedjordadeytorsomt.ex.

rör,värmeelement,spisarochkylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skyddaelverktygetmotregnochväta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbrukaintenätsladdenochanvänddeninteför

attbäraellerhängauppelverktygetochinteheller

förattdrastickproppenurvägguttaget.Håll

nätsladdenpåavståndfrånvärme,olja,skarpa

kanterochrörligamaskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) Närduarbetarmedettelverktygutomhusanvänd

endastförlängningssladdarsomärgodkändaför

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Användenjordfelsbrytareomdetinteärmöjligtatt

undvikaelverktygetsanvändningifuktigmiljö.

Genom att använda en jordfelsbrytare minskas risken för

a) Varuppmärksam,kontrolleravaddugöroch

användelverktygetmedförnuft.Användinte

elverktygetnärduärtröttelleromduärpåverkad

avdroger,alkoholellermediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bäralltidpersonligskyddsutrustningoch

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken

c) Undvikoavsiktligigångsättning.Kontrolleraatt

elverktygetärfrånkopplatinnanduansluter

stickproppentillvägguttagetoch/elleransluter/tar

bortbatteriet,taruppellerbärelverktyget. Om du

bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan olycka

d) Tabortallainställningsverktygochskruvnycklar

innendukopplarpåelverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra

e) Överskattaintedinförmåga.Setillattdustår

stadigtochhållerbalansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bärlämpligakläder.Bärintelösthängandekläder

ellersmycken.Hållhåret,klädernaochhandskarna

påavståndfrånrörligadelar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Videlverktygmeddammutsugnings-och

-uppsamlingsutrustningkontrolleraatt

anordningarnaärrättmonteradeochanvändspå

korrektsätt. Användning av dammutsugning minskar de

risker damm orsakar.

4)OMSORGSFULLHANTERINGOCHANVÄNDNING

a) Överbelastainteelverktyget.Användföraktuellt

arbeteavsettelverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ettelverktygmeddefektströmställarefårinte

längreanvändas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Drastickproppenurvägguttagetoch/ellertabort

batterietinnaninställningarutförs,tillbehörsdelar

bytsutellerelverktygetlagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvaraelverktygenoåtkomligaförbarn.Låt

elverktygetinteanvändasavpersonersominteär

förtrognameddessanvändningellerintelästdenna

anvisning. Elverktygen är farliga om de används av

e) Skötelverktygetomsorgsfullt.Kontrolleraattrörliga

komponenterfungerarfelfrittochintekärvar,att

komponenterintebrustitellerskadats;orsakersom

kanledatillattelverktygetsfunktionerpåverkas

menligt.Låtskadadedelarreparerasinnan

elverktygetåteranvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Hållskärverktygenskarpaochrena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Användelverktyget,tillbehör,insatsverktygosv.

enligdessaanvisningar.Tahänsyntill

arbetsvillkorenocharbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGARFÖRBORRHAMMARE ALLMÄNT

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

• Den här maskinen ska inte användas av personer under

• Asbesthaltigtmaterialfårintebearbetas (asbest

anses vara cancerframkallande)

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Draalltidurstickkontaktenfrånväggurtagetinnan

dugörnågonjusteringellerbytertillbehör

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används24

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Använd helt utrullade och säkra förlängningssladdar med

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Sättfastarbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Användlämpligadetektorerförlokaliseringavdolda

försörjningsledningarellerkonsulteralokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd

andningsskyddocharbetameden

dammuppsamlareomsådananslutningfinns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd

andningsskyddocharbetameden

dammuppsamlareomsådananslutningfinns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Bärhörselskydd (risk nns för att buller leder till

• Användverktygetmedmedlevereradestödhandtag

(förlorad kontroll kan orsaka person skador)

• Hållfastelverktygetviddeisoleradegreppytorna

närarbetenutförspåställendärinsatstillbehöret

kanskadadoldaelledningarelleregennätsladd

(kontakt med en spänningsförande ledning kan sätta

elverktygets metalldelar under spänning och leda till

• Håll alltid sladden på säkert avstånd från rörliga

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• Skadas eller kapas nätsladden under arbetet, rör inte vid

sladden utan dra genast ut stickkontakten

• Om borr-bit tillfälligt skulle blockera (orsaka en ryckig och

farlig reaktion), stäng genast av maskinen

• Var medveten om den kraft som uppstår i händelse av

blockering (speciellt när du borrar i metaller); använd

alltidextrahandtagetH2 och se till att du står stadigt

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha stannat

• Låsning av strömbrytare för kontinuerlig drift 5

• Varvtalsreglering för mjukstart 6

• Justering av maximalvarvtalet 7

Med ratten B 2 kan maximalvarvtalet justeras steglöst

från minimum till maximum

• Reversering av rotationsriktningen 8

- om inte vänster/höger är inställt i rätt läge, kan inte

strömbrytaren A tryckas in

- verktygets fungerar vid en begränsad hastighet när det

är inställt på vänster varv

! ändrarotationsriktningennärmaskinenärhelt

• Utväljande av driftsläge 9

- tryck på knappen F för att låsa upp omkopplaren E

- vrid omkopplaren E till önskat driftsläge tills den

! arbetaendastnäromkopplarenEärlåst

ochkontaktenurdragen

- för borrning i trä, metall och plast samt för

skruvdragning måste motsvarande adapter användas

(se: Användningstips)

- slagborrmekanismen aktiveras genom ett lätt tryck på

maskinen, när borren är i kontakt med arbetsmaterialet

- det bästa slagborrresultatet uppnås genom endast ett

lätt tryck på maskinen, vilket är tillräckligt för att den

automatiska kopplingen skall aktiveras; borrresultatet

blir inte bättre genom att trycka hårdare på maskinen

• Mejsling med roterande mejsel

! stängavmaskinenochdrautsladden

- välj roterande mejslingsläge

• Mejsling med fast mejsel

! stängavmaskinenochdrautsladden

- välj roterande mejslingsläge

- placera mejseln i önskat läge

- välj fast mejslingsläge

! rengörochfettainSDS+tillbehöretlättinnandet

- dra tillbaka låshylsan G och för in tillbehöret i SDS+

chuck samtidigt som du vrider och trycker tills den

sitter fast; tillbehöret låser sig automatiskt

- kontrollera låsningen genom att dra i tillbehöret

- ta bort tillbehöret genom att dra tillbaka låshylsan G

! SDS+tillbehöretmåstevarafrittrörligt;genom

dettauppstårundertomgångenocentrerad

rörelsevilkenupphörvidborrning;dettapåverkar

ejborretsprecision

! användaldrigbits/mejslarmedtrasigaxel

Om tillbehöret blockeras, frånkopplas spindelns drivkraft

(orsakar en skramlande ljud)

- stäng genast av maskinen

- starta maskinen igen

• Justering av borrdjupet !

• Fattning och styrning av maskinen @

! underarbetet,hållalltidverktygetidetgrå

- användalltidextrahandtagetH (kan justeras enligt

- håll ventilationsöppningarna ej övertäckta

- lägg inte för mycket tryck på maskinen; låt maskinen

• Använd rätt bits #

! användendastskarpabits/mejslar

• För borrning i trä, metall och plast samt för skruvdragning

använd motsvarande adapter (SKIL tillbehör

- rengör och fetta in adaptern lätt innan det sätts i

- dra tillbaka låshylsan G 2 och för in adaptern i SDS+

chuck samtidigt som du vrider och trycker tills den

sitter fast; adaptern låser sig automatiskt

- kontrollera låsningen genom att dra i adaptern

- ställ in vridknappen E 2 till normal borrning (används

endastdåmaskinenäravstängdochkontakten

• När du borrar i järnmetaller

- förborra ett mindre hål då ett större behövs

- olja in borren emellanåt

• Vid idragning av en skruv nära kortänden eller på sidan

av trämaterialet skall förborrning ske för att undvika

• Splinterfri borrning i trä %

• Dammfri borrning i vägg ^

• Dammfri borrning i tak &

• Borrning i kakel utan att slinta *

• För er tips se www.skileurope.com

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna J 2)

! dragurstickkontakteninnanrengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget iodemonteratskick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på

• Elektriskaverktyg,tillbehörochförpackningfårinte

kastasihushållssoporna (gäller endast EU-länder)

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen ( kommer att påminna om detta när det är

• Vi intygar och ansvarar för, att denna produkt

överensstämmer med följande norm och dokument:

EN 60745, EN 61000, EN 55014, enl. bestämmelser

och riktlinjema 2004/108/EG, 2006/42/EG

• Teknisktillverkningsdokumentationfinnshos:

SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL Arno van der Kloot

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 90 dB(A) och ljudeektnivån 101 dB(A)

(standard deviation: 3 dB), och vibration ✱ m/s²

(hand-arm metod; onoggrannhet K = 1,5 m/s²)

✱ vid slagborrning i betong 9,0 m/s²

✱ vid mejsling 10,6 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration

användaren utsätts för när verktyget används enligt det

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skyddadigmotvibrationgenomattunderhålla

verktygetochdesstillbehör,hållahänderna

varmaochstyrauppdittarbetssätt

omdrejningstal i ubelastet tilstand

• Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på 16 A

støvudsugningsanordning,hvorensådankan

skåner miljøet mest muligt
