MODE D'EMPLOI 1743 AE SKIL

• Bu alet, beton, tuğla ve taş malzemede darbeli delme

işleri için ve hafif keski işleri için geliştirilmiştir; tahta,

metal, ve plastik malzemede delme ve vidalama işlerine

belirli aksesuarı kullanın

• Bu aletin darbeli delme sistemi, betonda delme işlerinde

bütün diğer darbeli matkapların performansını büyük

• Bu aletle bütün normal SDS+ aksesuarları kullanılabilir

• Bu kullanma kılavuzunu okuyun ve saklayın 3

✱) EPTA-Procedure 05/2009’a göre tek darbe kuvveti

(değer henüz mevcut değil)

A Açma/kapama ve hız kontrol anahtarı

B Maksimum hızı ayar düğmesi

C Anahtar kilitleme düğmesi

D Dönüş yönü değiştirme için kol

E Çalıştırma modunu seçme anahtarı

F Kilit açma düğmesi

J Havalandırma yuvaları54

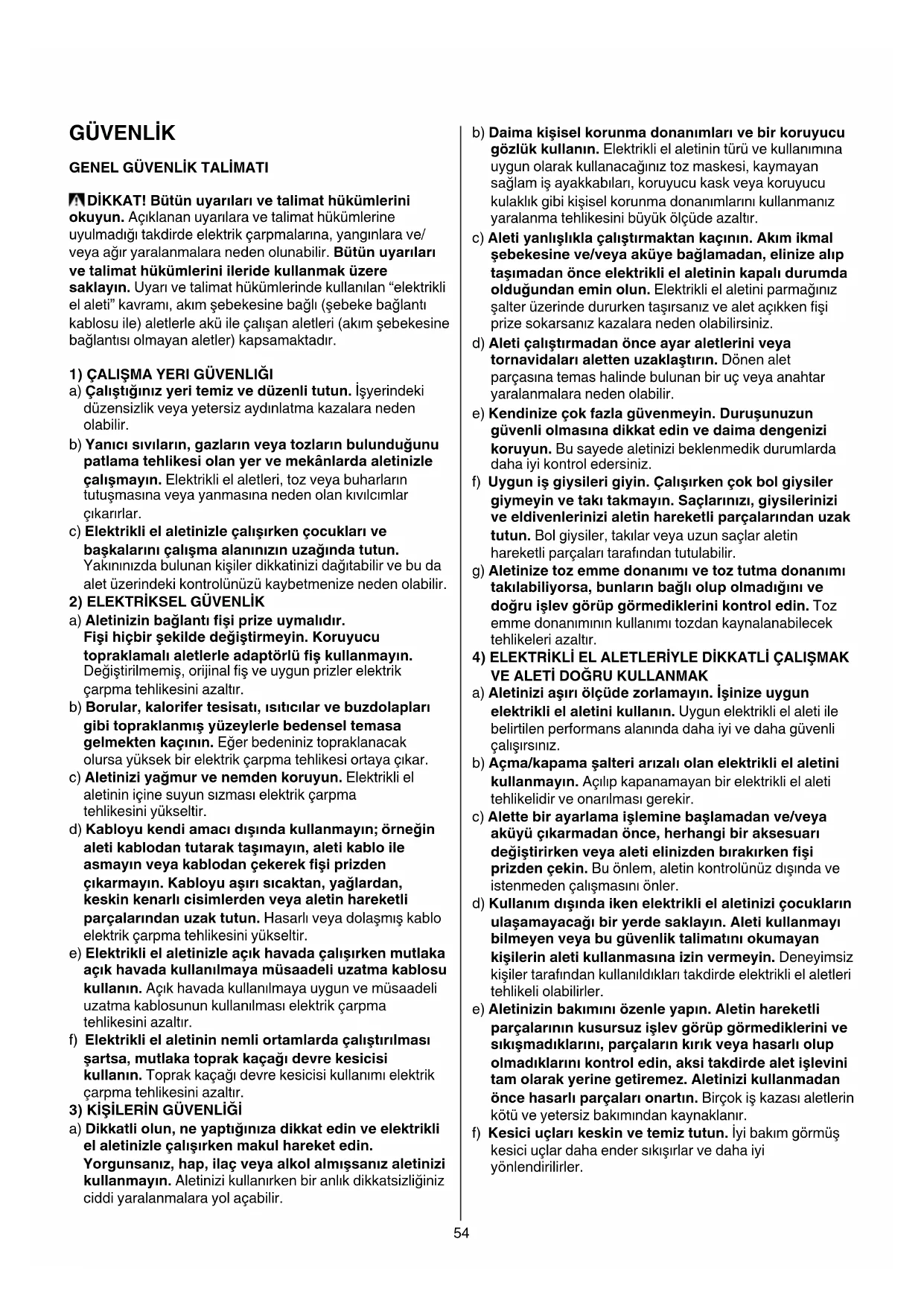

GÜVENLİK GENELGÜVENLİKTALİMATI DİKKAT!Bütünuyarılarıvetalimathükümlerini

okuyun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/

veya ağır yaralanmalara neden olunabilir. Bütünuyarıları

vetalimathükümleriniileridekullanmaküzere

saklayın. Uyarı ve talimat hükümlerinde kullanılan “elektrikli

el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı

kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine

bağlantısı olmayan aletler) kapsamaktadır.

1)ÇALIŞMAYERIGÜVENLIĞI

a) Çalıştığınızyeritemizvedüzenlitutun. İşyerindeki

düzensizlik veya yetersiz aydınlatma kazalara neden

b) Yanıcısıvıların,gazlarınveyatozlarınbulunduğunu

patlamatehlikesiolanyervemekânlardaaletinizle

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına veya yanmasına neden olan kıvılcımlar

c) Elektriklielaletinizleçalışırkençocuklarıve

başkalarınıçalışmaalanınızınuzağındatutun.

Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da

alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2)ELEKTRİKSELGÜVENLİK

a) Aletinizinbağlantıfişiprizeuymalıdır.

Fişihiçbirşekildedeğiştirmeyin.Koruyucu

topraklamalıaletlerleadaptörlüfişkullanmayın.

Değiştirilmemiş, orijinal fiş ve uygun prizler elektrik

çarpma tehlikesini azaltır.

b) Borular,kalorifertesisatı,ısıtıcılarvebuzdolapları

gibitopraklanmışyüzeylerlebedenseltemasa

gelmektenkaçının. Eğer bedeniniz topraklanacak

olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.

c) Aletiniziyağmurvenemdenkoruyun. Elektrikli el

aletinin içine suyun sızması elektrik çarpma

tehlikesini yükseltir.

d) Kabloyukendiamacıdışındakullanmayın;örneğin

aletikablodantutaraktaşımayın,aletikabloile

asmayınveyakablodançekerekfişiprizden

çıkarmayın.Kabloyuaşırısıcaktan,yağlardan,

keskinkenarlıcisimlerdenveyaaletinhareketli

parçalarındanuzaktutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini yükseltir.

e) Elektriklielaletinizleaçıkhavadaçalışırkenmutlaka

açıkhavadakullanılmayamüsaadeliuzatmakablosu

kullanın. Açık havada kullanılmaya uygun ve müsaadeli

uzatma kablosunun kullanılması elektrik çarpma

tehlikesini azaltır.

f) Elektriklielaletininnemliortamlardaçalıştırılması

şartsa,mutlakatoprakkaçağıdevrekesicisi

kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik

çarpma tehlikesini azaltır.

3)KİŞİLERİNGÜVENLİĞİ

a) Dikkatliolun,neyaptığınızadikkatedinveelektrikli

elaletinizleçalışırkenmakulhareketedin.

Yorgunsanız,hap,ilaçveyaalkolalmışsanızaletinizi

kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz

ciddi yaralanmalara yol açabilir.

b) Daimakişiselkorunmadonanımlarıvebirkoruyucu

gözlükkullanın. Elektrikli el aletinin türü ve kullanımına

uygun olarak kullanacağınız toz maskesi, kaymayan

sağlam iş ayakkabıları, koruyucu kask veya koruyucu

kulaklık gibi kişisel korunma donanımlarını kullanmanız

yaralanma tehlikesini büyük ölçüde azaltır.

c) Aletiyanlışlıklaçalıştırmaktankaçının.Akımikmal

şebekesineve/veyaaküyebağlamadan,elinizealıp

taşımadanönceelektriklielaletininkapalıdurumda

olduğundaneminolun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve alet açıkken fişi

prize sokarsanız kazalara neden olabilirsiniz.

d) Aletiçalıştırmadanönceayaraletleriniveya

tornavidalarıalettenuzaklaştırın. Dönen alet

parçasına temas halinde bulunan bir uç veya anahtar

yaralanmalara neden olabilir.

e) Kendinizeçokfazlagüvenmeyin.Duruşunuzun

güvenliolmasınadikkatedinvedaimadengenizi

koruyun. Bu sayede aletinizi beklenmedik durumlarda

daha iyi kontrol edersiniz.

f) Uygunişgiysilerigiyin.Çalışırkençokbolgiysiler

giymeyinvetakıtakmayın.Saçlarınızı,giysilerinizi

veeldivenlerinizialetinhareketliparçalarındanuzak

tutun. Bol giysiler, takılar veya uzun saçlar aletin

hareketli parçaları tarafından tutulabilir.

g) Aletinizetozemmedonanımıvetoztutmadonanımı

takılabiliyorsa,bunlarınbağlıolupolmadığınıve

doğruişlevgörüpgörmediklerinikontroledin. Toz

emme donanımının kullanımı tozdan kaynalanabilecek

tehlikeleri azaltır.

4)ELEKTRİKLİELALETLERİYLEDİKKATLİÇALIŞMAK

VEALETİDOĞRUKULLANMAK

a) Aletiniziaşırıölçüdezorlamayın.İşinizeuygun

elektriklielaletinikullanın. Uygun elektrikli el aleti ile

belirtilen performans alanında daha iyi ve daha güvenli

b) Açma/kapamaşalteriarızalıolanelektriklielaletini

kullanmayın. Açılıp kapanamayan bir elektrikli el aleti

tehlikelidir ve onarılması gerekir.

c) Alettebirayarlamaişleminebaşlamadanve/veya

aküyüçıkarmadanönce,herhangibiraksesuarı

değiştirirkenveyaaletielinizdenbırakırkenfişi

prizdençekin. Bu önlem, aletin kontrolünüz dışında ve

istenmeden çalışmasını önler.

d) Kullanımdışındaikenelektriklielaletiniziçocukların

ulaşamayacağıbiryerdesaklayın.Aletikullanmayı

bilmeyenveyabugüvenliktalimatınıokumayan

kişilerinaletikullanmasınaizinvermeyin. Deneyimsiz

kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri

tehlikeli olabilirler.

e) Aletinizinbakımınıözenleyapın.Aletinhareketli

parçalarınınkusursuzişlevgörüpgörmediklerinive

sıkışmadıklarını,parçalarınkırıkveyahasarlıolup

olmadıklarınıkontroledin,aksitakdirdealetişlevini

tamolarakyerinegetiremez.Aletinizikullanmadan

öncehasarlıparçalarıonartın. Birçok iş kazası aletlerin

kötü ve yetersiz bakımından kaynaklanır.

f) Kesiciuçlarıkeskinvetemiztutun. İyi bakım görmüş

kesici uçlar daha ender sıkışırlar ve daha iyi

g) Elektriklielaletlerini,aksesuarı,uçlarıve

benzerlerinibugüvenliktalimatınauygunolarak

kullanın.Aletinizikullanırkençalışmakoşullarınıve

yaptığınızişidaimadikkatealın. Elektrikli el aletlerini

kendileri için öngörülen işlerin dışında kullanmak tehlikeli

durumların ortaya çıkmasına neden olabilir.

a) Aletinizisadeceuzmanbirelemanaveorijinalyedek

parçalarkullandırarakonartın. Böylelikle aletin

güvenliğini korumuş olursunuz.

KIRICI-DELİCİLERİÇİNGÜVENLİKTALİMATI GENEL

• Güç geriliminin, cihazın özellik plakasında belirtilen voltaj

değeriyle aynı olduğunu sık sık kontrol edin

• Bu alet 16 yaşının altındaki kişiler tarafından

• Bualetleasbestiçerenmalzemeleriişlemeyin

(asbest kanserojen bir madde kabul edilir)

• Kordon hasarlı iken cihazı kesinlikle kullanmayınız;

uzman bir kişi tarafından değiştirtiniz

• İstediğinizayardeğişiklikleriniveaksesuar

değişiklikleriniyapmadanöncemutlakaşebeke

fişiniprizdençekin

• SKIL sadece orjinal aksesuarlar kullanıldığında aletin

düzgün çalışmasını garanti eder

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en

azından aletin boştaki en yüksek devir sayısı kadar

• Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları

• İş parçasının vida, çivi ve benzeri malzeme tarafından

hasar görmemesi için dikkatli olun; çalışmaya

başlamadan önce bunları çıkartın

• Çalıştığınızparçayısabitleyin (kıskaçlarla ya da

mengeneyle sabitlenmiş bir iş parçası elle tutulan işten

• Görünmeyenelektrikkablolarınıbelirlemekiçin

uygunbirtaramacihazıkullanınveyayerelakım

ikmalşirketlerindenyardımisteyin (elektrik

kablolarıyla temas, yangın çıkmasına veya elektrik

çarpmalarına neden olabilir; bir gaz borusu hasar görürse

patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi

halinde maddi hasarlar meydana gelebilir veya elektrik

çarpma tehlikesi ortaya çıkabilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal

gibi malzemelerden çıkan toz zararlı olabilir (tozla

temasta bulunulması veya solunması operatörde veya

yakında bulunan kişilerde alerjik reaksiyonlara ve/veya

solunum yolu hastalıklarına neden olabilir); tozmaskesi

takınvetozekstraksiyoncihazıylaçalışın

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu),

bilhassa ahşap yenileme katkı maddeleriyle birlikte,

karsinojenik olarak sınıflandırılır; tozmaskesitakınve

tozekstraksiyoncihazıileçalışın(bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal

taleplerini takip ediniz

• Koruyucukulaklıkkullanın (çalışırken çıkan gürültü

kalıcı işitme kayıplarına neden olabilir)

• Aletiilebirlikteteslimedilenektutamağıkullanın

(aletin kontrolünün kaybı yaralanmalara neden olabilir)

• Çalışmaesnasındanuçgörünmeyenelektrik

kablolarınaveyakendibağlantıkablosunatemas

etmeolasılığıolanişleriyaparkenaletisadece

izolasyonlututamaklarındantutun (gerilim ileten

kablolarla temas elektrikli el aletinin metal parçalarını da

elektrik akımına maruz bırakabilir ve elektrik çarpmasına

• Kabloyu her zaman aletin hareketli parçalarından uzak

• Elektriksel veya mekaniksel hatalı çalısma durumunda

aleti hemen kapatın ve fişi çekin

• Eğer cihazı kullanırken kordon hasar görür yada kesilirse,

kordona kesinlikle dokunmayınız ve derhal fişi çekiniz

• Eğer matkap beklenmedik şekilde sıkışırsa (ani tehlikeli

bir tepkiye sebep olarak) aleti hemen kapatın

• Sıkışma yüzünden meydana gelebilecek güçlerin

farkında olun (özellikle metal delerken); daimeyardımcı

kulpunuH2kullanın ve güvenli bir duruş alın

• Aletinizi bırakıp gitmeden önce mutlaka kapatın ve döner

parçaların tam olarak durmasını bekleyin

• Sürekli kullanım için anahtar kilitleme 5

• Düzgün başlama için hız kontrolü 6

• Maksimum hız kontrolü 7

Ayar düğmesi B 2 ile maksimum hız minimumdan

maksimuma kadar kademesiz olarak ayarlanabilir

• Dönüş yönünü değiştirme 8

- sol/sağ pozisyonları doğru olarak kilitlenme yapmadığı

takdirde, açma/kapama şalteri A çalışmaz

- sola dönüşe ayarlandığında alet fonksiyonları sınırlı

! dönüşyönünüsadecealettamamendururken

• Çalıştırma modunu seçme 9

- E anahtarın kilidini açmak için F düğmesine basın

- E anahtarı kilitleninceye kadar istenen çalıştırma

! ancakEanahtarkilitlendiğizamançalışmaya

! çalıştırmamodunusadecealetkapalıykenve

cihazınfisitakılıdegilkenseçin

- tahta, metal ve plastik malzemede delme ve vidalama

ona ait adaptörü kullanın (bakınız: Uygulama)

- darbeli delme mekanizması, matkap ucu iş parçasına

temas ettikten sonra alete hafifçe bastırmak suretiyle

- en iyi delme sonucu, alete hafifçe bastırmak suretiyle

elde edilir; bunun için yapılacak iş sadece otomatik

kuplaja basmaktır; fazla bastırmakla delme sonucu

• Döner iskarpela ile yontma

! aletikapatınvefişiprizdençekin

- “döner” yontma modunu seçin

• Sabit iskarpela ile yontma

! aletikapatınvefişiprizdençekin

- “döner” yontma modunu seçin

- iskarpelayı istenen pozisyona getirin

- “sabit” yontma modunu seçin

• Uçları değiştirme 0

! aksesuarıSDS+takmadanöncetemizleyinve

- sürgülü kovanını G geriye çekin ve aksesuarı SDS+

mandrene takın ve kavrayana kadar döndürün ve

bastırın; aksesuar kendiliğinden kilitlenir

- aksesuarı çekerek kilitlenmeyi kontrol edin

- sürgülü kovanını G geri çekerek aksesuarı çıkartın

! SDS+aksesuarsürtünmesizveserbethareket

etmelidir;bununsonucundaboştaçalışmadan

konsantrikliktebirsapmaolur,ancakdelme

sırasındabudönmehareketiotomatikolarak

merkezlenir;bunundelikhassaslığıvetamlığı

üzerindebiretkisiolmaz

! hasarlıuçları/keskilerikullanmayın

Matkap ucu sıkışacak veya takılacak olursa, emniyet

debriyajı matkap milinin hareketini keser (takırdama

- aleti hemen kapatın

- takırdama sesi çıkartan aksesuarı çıkartın

- aleti tekrar çalıştırın

• Delik derinliğinin ayarlanması !

• Aletin tutulması ve kullanılması @

! çalışmaesnasında,aletidaimagrirenkli

bölge(ler)dentutun(uz)

- daimeyardımcıkulpunuHkullanın (gösterildiği gibi

- havalandırma yuvalarını kapatmayın

- alete çok fazla baskı uygulamayın, bırakın alet sizin

• Uygun uçları kullanın #

! sadecekeskinuçlar/keskilerkullanın

• Tahta, metal ve plastik malzemede delme ve vidalama ona

ait adaptörü (SKIL aksesuar 2610395660) kullanın $

- adaptörü takmadan önce temizleyin ve hafifçe yağlayın

- sürgülü kovanını G 2 geriye çekin ve adaptör SDS+

mandrene takın ve kavrayana kadar döndürün ve

bastırın; adaptör kendiliğinden kilitlenir

- adaptörü çekerek kilitlenmeyi kontrol edin

- şalteri E 2 normal delme pozisyonuna getirin (sadece

aletkapalıykenvecihazınfisitakılıdegilken)

• Metalde delik açarken

- önce kuçük bir kılavuz delik açın

- matkap uçlarını belirli aralıklarla yağlayın

• Bir tahtanın baş kısmına veya sonuna bir vida

vidalanırken, tahtanın yarılmaması içın bir ön kılavuz delik

• Tavanlarda tozsuz delme &

• Fayans üzerinde kaydırmadan delme *

• Daha fazla ipucu için www.skileurope.com sitesini gezin

• Aleti ve kablosunu daima temiz tutun (özellikle

havalandırma yuvalarını J 2)

! temizlemedenönce,cihazınfişiniprizdençekin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli

aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizide

ekleyerek satıcınıza veya en yakın SKIL servisine

ulaştırın (adresler ve aletin servis şemaları

www.skileurope.com adresinde listelenmiştir)

evdekiçöpkutusunaatmayınız (sadece AB ülkeleri

- kullanılmış elektrikli aletleri, elektrik ve elektronikli eski

cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine

göre ve bu yönergeler ulusal hukuk kurallarına göre

uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına

uygun bir şekilde tekrar değerlendirmeye

- sembol ( size bunu anımsatmalıdır

• Yeğane sorumlu olarak, bu ürünün aşağıdaki standartlara

veya standart belgelerine uygun olduğunu beyan ederiz:

EN 60745, EN 61000, EN 55014, yönetmeliği hükümleri

uyarınca 2004/108/EG, 2006/42/EG

• Teknikbelgelerinbulunduğumerkez: SKIL Europe BV

• Ölçülen EN 60745 göre ses basıncı bu makinanın

seviyesi 90 dB(A) ve çalışma sırasındaki gürültü

101 dB(A) (standart sapma: 3 dB), ve titreşim ✱ m/s²

✱ keskileme esnasında 10,6 m/s²

• Titreşim emisyon seviyesi EN 60745’te sunulan standart

teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla

karşılaştırmak amacıyla ve aletin söz konusu

uygulamalarda kullanılması sırasında titreşime

maruz kalma derecesinin ön değerlendirmesi

olarak kullanılabilir

- aletin farklı uygulamalar için veya farklı ya da bakımı

yetersiz yapılmış aksesuarlarla kullanılması, maruz

kalma seviyesini belirgin biçimde artırabilir57

- aletin kapalı olduğu veya çalıştığı ancak gerçek

anlamda iş yapmadığı zamanlarda, maruz kalma

seviyesi belirgin biçimde azalabilir

! aletinveaksesuarlarınınbakımınıyaparak,

ellerinizisıcaktutarakveişmodellerinizi

düzenleyerekkendinizititreşiminetkilerinden
