GEBRUIKSAANWIJZING 1743 AE SKIL

ORIGINELE GEBRUIKSAANWIJZING

• Deze machine is bestemd voor het klopboren in beton,

baksteen en steen alsmede voor licht beitelwerk; voor het

boren in hout, metaal en kunststof en voor het in- en

uitdraaien van schroeven moeten specieke accessoires

• Het hamer-systeem in deze machine overtreft de

beton-boorprestatie van iedere traditionele

• Deze machine is zo ontworpen, dat alle standaard SDS+

accessoires gebruikt kunnen worden19

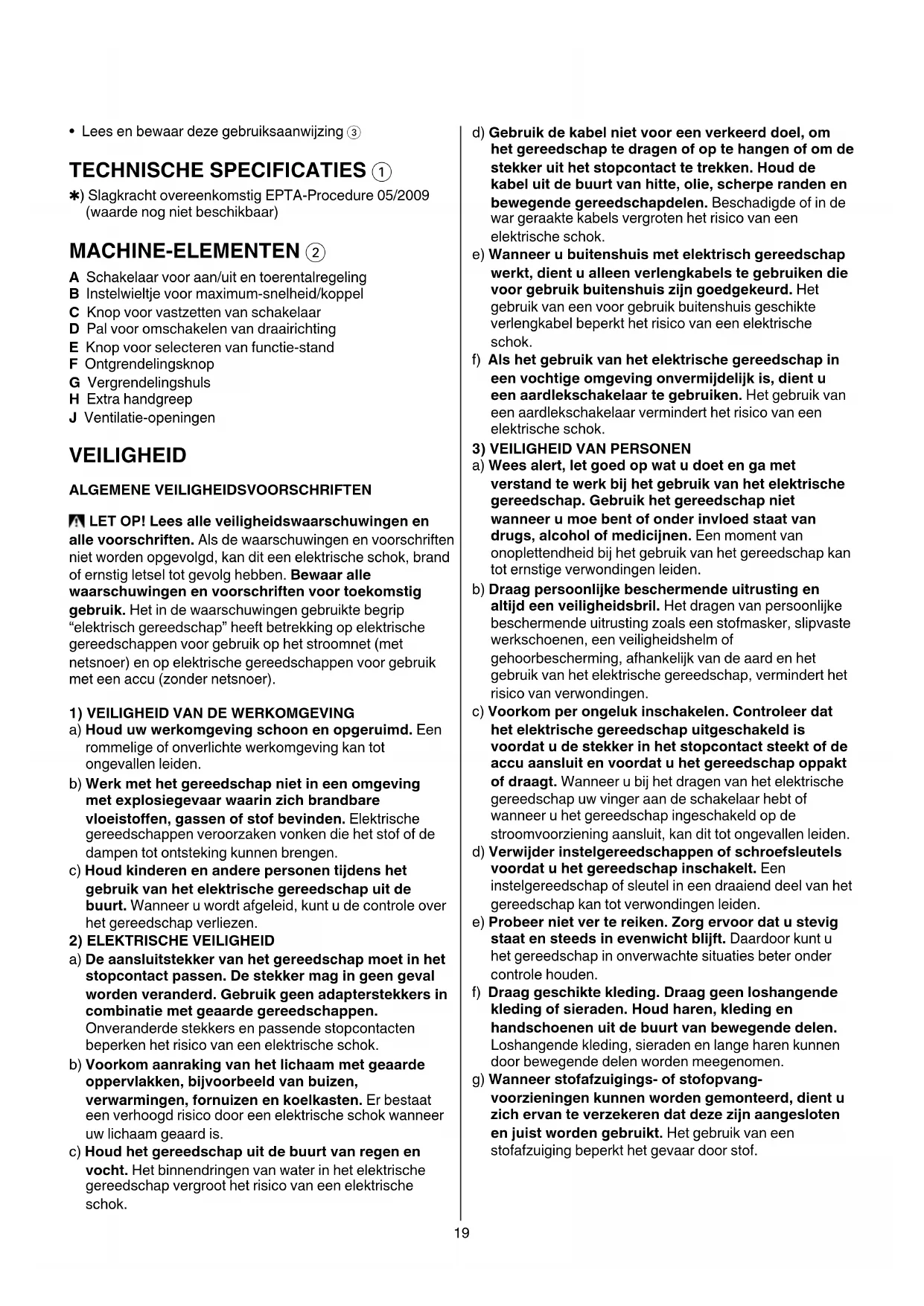

• Lees en bewaar deze gebruiksaanwijzing 3

TECHNISCHESPECIFICATIES1

✱) Slagkracht overeenkomstig EPTA-Procedure 05/2009

(waarde nog niet beschikbaar)

A Schakelaar voor aan/uit en toerentalregeling

B Instelwieltje voor maximum-snelheid/koppel

C Knop voor vastzetten van schakelaar

D Pal voor omschakelen van draairichting

E Knop voor selecteren van functie-stand

F Ontgrendelingsknop

VEILIGHEID ALGEMENEVEILIGHEIDSVOORSCHRIFTEN LETOP!Leesalleveiligheidswaarschuwingenen

allevoorschriften. Als de waarschuwingen en voorschriften

niet worden opgevolgd, kan dit een elektrische schok, brand

of ernstig letsel tot gevolg hebben. Bewaaralle

waarschuwingenenvoorschriftenvoortoekomstig

gebruik. Het in de waarschuwingen gebruikte begrip

“elektrisch gereedschap” heeft betrekking op elektrische

gereedschappen voor gebruik op het stroomnet (met

netsnoer) en op elektrische gereedschappen voor gebruik

met een accu (zonder netsnoer).

1)VEILIGHEIDVANDEWERKOMGEVING

a) Houduwwerkomgevingschoonenopgeruimd. Een

rommelige of onverlichte werkomgeving kan tot

b) Werkmethetgereedschapnietineenomgeving

metexplosiegevaarwaarinzichbrandbare

vloeistoffen,gassenofstofbevinden. Elektrische

gereedschappen veroorzaken vonken die het stof of de

dampen tot ontsteking kunnen brengen.

c) Houdkinderenenanderepersonentijdenshet

gebruikvanhetelektrischegereedschapuitde

buurt. Wanneer u wordt afgeleid, kunt u de controle over

het gereedschap verliezen.

2)ELEKTRISCHEVEILIGHEID

a) Deaansluitstekkervanhetgereedschapmoetinhet

stopcontactpassen.Destekkermagingeengeval

wordenveranderd.Gebruikgeenadapterstekkersin

combinatiemetgeaardegereedschappen.

Onveranderde stekkers en passende stopcontacten

beperken het risico van een elektrische schok.

b) Voorkomaanrakingvanhetlichaammetgeaarde

oppervlakken,bijvoorbeeldvanbuizen,

verwarmingen,fornuizenenkoelkasten. Er bestaat

een verhoogd risico door een elektrische schok wanneer

uw lichaam geaard is.

c) Houdhetgereedschapuitdebuurtvanregenen

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

d) Gebruikdekabelnietvooreenverkeerddoel,om

war geraakte kabels vergroten het risico van een

e) Wanneerubuitenshuismetelektrischgereedschap

werkt,dientualleenverlengkabelstegebruikendie

voorgebruikbuitenshuiszijngoedgekeurd. Het

gebruik van een voor gebruik buitenshuis geschikte

verlengkabel beperkt het risico van een elektrische

f) Alshetgebruikvanhetelektrischegereedschapin

eenvochtigeomgevingonvermijdelijkis,dientu

eenaardlekschakelaartegebruiken. Het gebruik van

een aardlekschakelaar vermindert het risico van een

3)VEILIGHEIDVANPERSONEN

a) Weesalert,letgoedopwatudoetengamet

verstandtewerkbijhetgebruikvanhetelektrische

gereedschap.Gebruikhetgereedschapniet

wanneerumoebentofonderinvloedstaatvan

drugs,alcoholofmedicijnen. Een moment van

onoplettendheid bij het gebruik van het gereedschap kan

tot ernstige verwondingen leiden.

b) Draagpersoonlijkebeschermendeuitrustingen

altijdeenveiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of

gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c) Voorkomperongelukinschakelen.Controleerdat

accuaansluitenvoordatuhetgereedschapoppakt

ofdraagt. Wanneer u bij het dragen van het elektrische

gereedschap uw vinger aan de schakelaar hebt of

wanneer u het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijderinstelgereedschappenofschroefsleutels

voordatuhetgereedschapinschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

e) Probeernietvertereiken.Zorgervoordatustevig

staatensteedsinevenwichtblijft. Daardoor kunt u

het gereedschap in onverwachte situaties beter onder

f) Draaggeschiktekleding.Draaggeenloshangende

kledingofsieraden.Houdharen,kledingen

handschoenenuitdebuurtvanbewegendedelen.

Loshangende kleding, sieraden en lange haren kunnen

door bewegende delen worden meegenomen.

g) Wanneerstofafzuigings-ofstofopvang-

voorzieningenkunnenwordengemonteerd,dientu

zichervanteverzekerendatdezezijnaangesloten

enjuistwordengebruikt. Het gebruik van een

stofafzuiging beperkt het gevaar door stof.20

4)GEBRUIKENONDERHOUDVANELEKTRISCHE

a) Overbelasthetgereedschapniet.Gebruikvooruw

werkzaamhedenhetdaarvoorbestemdeelektrische

gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruikgeenelektrischgereedschapwaarvande

schakelaardefectis. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trekdestekkeruithetstopcontactofneemdeaccu

uithetelektrischegereedschapvoordatuhet

gereedschapinstelt,toebehorenwisseltofhet

gereedschapweglegt. Deze voorzorgsmaatregel

voorkomt onbedoeld starten van het gereedschap.

d) Bewaarniet-gebruikteelektrischegereedschappen

buitenbereikvankinderen.Laathetgereedschap

nietgebruikendoorpersonendieernietmee

vertrouwdzijnendezeaanwijzingenniethebben

gelezen. Elektrische gereedschappen zijn gevaarlijk

wanneer deze door onervaren personen worden gebruikt.

e) Verzorghetgereedschapzorgvuldig.Controleerof

bewegendedelenvanhetgereedschapcorrect

functionerenennietvastklemmenenofonderdelen

zodaniggebrokenofbeschadigdzijndatdewerking

vanhetgereedschapnadeligwordtbeïnvloed.Laat

beschadigdedelenreparerenvoordatuhet

gereedschapgebruikt. Veel ongevallen hebben hun

oorzaak in slecht onderhouden elektrische

f) Houdsnijdendeinzetgereedschappenscherpen

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen

minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruikelektrischegereedschappen,toebehoren,

inzetgereedschappenendergelijkevolgensdeze

aanwijzingen.Letdaarbijopdearbeidsomstandig-

hedenendeuittevoerenwerkzaamheden. Het

gebruik van elektrische gereedschappen voor andere

dan de voorziene toepassingen kan tot gevaarlijke

gekwalificeerdenvakkundigpersoneelenalleen

metoriginelevervangingsonderdelen. Daarmee

wordt gewaarborgd dat de veiligheid van het

gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTENVOORBOORHAMERS ALGEMEEN

• Controleer of het voltage, dat vermeld staat op het

typeplaatje van de machine, overeenkomt met de

• Deze machine mag niet worden gebruikt door personen

• Bewerkgeenasbesthoudendmateriaal

(asbest geldt als kankerverwekkend)

• Gebruik de machine niet, wanneer het snoer beschadigd

is; laat dit door een erkende vakman vervangen

• Trekaltijddestekkeruithetstopcontactvoordatu

• SKIL kan alleen een correcte werking van de machine

garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan

toerental, dat minstens even hoog is als het hoogste

onbelaste toerental van de machine

• Gebruik volledig uitgerolde en veilige verlengsnoeren met

een capaciteit van 16 Ampère

• Voorkom schade, die kan onstaan door schroeven,

spijkers en andere voorwerpen in uw werkstuk; verwijder

deze, voordat u aan een karwei begint

• Zethetwerkstukvast (een werkstuk, dat is vastgezet

met klemmen of in een bankschroef, zit steviger vast dan

wanneer het met de hand wordt vastgehouden)

• Gebruikeengeschiktdetectieapparaatom

verborgenstroom-,gas-ofwaterleidingenopte

sporenofraadpleeghetplaatselijkeenergie-of

waterleidingbedrijf (contact met elektrische leidingen

kan tot brand of een elektrische schok leiden;

beschadiging van een gasleiding kan tot een explosie

leiden; breuk van een waterleiding veroorzaakt materiële

schade en kan tot een elektrische schok leiden)

• Stof van materiaal zoals loodhoudende verf, sommige

houtsoorten, mineralen en metaal kunnen schadelijk zijn

(contact met of inademing van de stof kan allergische

reacties en/of ademhalingsziekten bij gebruiker of

omstanders veroorzaken); draageenstofmaskeren

werkmeteenstofopvang-voorzieningalsdiekan

• Bepaalde soorten stof zijn geclassiceerd als

kankerverwekkend (zoals stof van eiken en beuken), met

name in combinatie met toevoegingsmiddelen voor

houtverzorging; draageenstofmaskerenwerkmet

eenstofopvang-voorzieningalsdiekanworden

• Neem voor de door u te bewerken materialen de

nationale voorschriften aangaande stofopvang in acht

• Draaggehoorbescherming (blootstelling aan lawaai

kan gehoorverlies tot gevolg hebben)

• Gebruikdebijdemachinegeleverdeextra

handgrepen (verlies van controle kan tot

verwondingen leiden)

• Houdhetelektrischegereedschapaande

geïsoleerdegreepvlakkenvastalsuwerkzaamheden

uitvoertwaarbijhetinzetgereedschapverborgen

stroomleidingenofdeeigenstroomkabelkanraken

(contact met een onder spanning staande leiding kan ook

metalen delen van het elektrische gereedschap onder

spanning zetten en tot een elektrische schok leiden)

• Houd het snoer altijd verwijderd van de bewegende

delen van uw machine

• In geval van electrische of mechanische storing, de

machine onmiddellijk uitschakelen en de stekker uit het

• Raak het snoer niet aan, als dit tijdens de

werkzaamheden wordt beschadigd of doorgesneden,

maar trek onmiddellijk de stekker uit het stopcontact21

• Schakel in geval van onverwacht blokkeren van de

boorpunt (met een gevaarlijke schokbeweging als gevolg)

de machine onmiddellijk uit

• Houd rekening met de krachten, die optreden bij

blokkeren (vooral bij het boren in metaal); gebruikaltijd

zijhandgreepH2 en zorg ervoor, dat u stevig staat

• Als u de machine wegzet moet de motor uitgeschakeld

zijn en de bewegende delen tot stilstand zijn gekomen

• Vastzetten van schakelaar voor continu gebruik 5

• Toerentalregeling voor langzaam starten 6

• Instelbaar maximum-toerental 7

Met wieltje B 2 kan een maximum-toerental traploos

ingesteld worden van minimum tot maximum

• Omschakelen van draairichting 8

- als de omkeerschakelaar niet in de uiterste stand

op links/rechts staat, kan schakelaar A niet

- de machine werkt op beperkte snelheid wanneer deze

is ingesteld op linksom draaien

! schakeldedraairichtingalleenomalsde

machinevolledigstilstaat

• Selecteren van functie-stand 9

- druk op knop F om schakelaar E te ontgrendelen

- draai schakelaar E naar de gewenste functie-stand

totdat deze vastklikt

! beginalleentewerkenalsschakelaarE

! selecteerdefunctie-standalleenalsdemachineuit-

geschakeldisenmetdestekkeruithetstopcontact

- gebruik voor het boren in hout, metaal en kunststof en

voor het in- en uitdraaien van schroeven de

bijbehorende adapter (zie: Toepassingsadvies)

- het hamerslagmechanisme treedt in werking als u

tijdens het boren een lichte druk op uw machine

- de beste boor-resultaten in beton worden verkregen

door een lichte druk (voldoende om de automatische

koppeling ingeschakeld te houden) op uw machine uit

te oefenen; de boorprestatie zal niet groter worden

door harder op uw machine te drukken

• Beitelen met roterende beitel

! schakeldemachineuitentrekdestekkeruithet

- kies de functie “roterende” beitel

! schakeldemachineuitentrekdestekkeruithet

- kies de functie “roterende” beitel

- plaats de beitel in de gewenste stand

- kies de functie “vaste” beitel

• Verwisselen van bits 0

! hetSDS+accessoirevoorhetinzettenreinigen

- trek vergrendelingshuls G naar achteren en plaats

accessoire draaiend en drukkend in SDS+ boorkop tot

deze vastklikt; het accessoire vergrendelt automatisch

- controleer vergrendeling door aan accessoire

- verwijder accessoire door vergrendelingshuls G naar

! hetSDS+accessoiredientbeweeglijkgeplaatst

teworden,waardoortijdenshetonbelastdraaien

eenexcentrischeonnauwkeurigheidonstaat;het

accessoirecentreertzichtijdenshetborenechter

geheelvanzelfzonderdeboorprecisiete

! gebruikgeenbits/beitelsmeteenbeschadigde

• Veiligheidskoppeling

Indien het accessoire blokkeert, wordt de verbinding

tussen aandrijving en as verbroken (met een ratelend

- schakel de machine onmiddellijk uit

- verwijder het geblokkeerde accessoire

- schakel de machine weer in

• Instellen van boordiepte !

• Vasthouden en leiden van de machine @

! houddemachinetijdenshetwerkaltijdvastbij

het(de)grijs-gekleurdegreepvlak(ken)

- gebruikaltijdzijhandgreepH (regelbaar zoals

- houd de ventilatie-openingen onbedekt

- oefen niet te veel druk uit; laat de machine het werk

• Gebruik de juiste bits #

! gebruikuitsluitendscherpebits/beitels

• Gebruik voor het boren in hout, metaal en kunststof en

voor het in- en uitdraaien van schroeven de bijbehorende

adapter (SKIL accessoire 2610395660) $

- de adapter voor het inzetten reinigen en licht invetten

- trek vergrendelingshuls G 2 naar achteren en plaats

adapter draaiend en drukkend in SDS+ boorkop tot

deze vastklikt; de adapter vergrendelt automatisch

- controleer vergrendeling door aan adapter te trekken

machineuitgeschakeldisenmetdestekkeruit

• Bij het boren van harde metalen

- een kleiner gat voorboren, wanneer een groot gat

- vet de boorpunt af en toe met olie in

• Altijd een gat voorboren bij het schroeven in/vlakbij de

kopse- of zijkant van hout

• Splintervrij boren in hout %

• Stofvrij boren in muren ^

• Stofvrij boren in plafonds &

• Boren in tegels zonder uitglijden *

• Voor meer tips zie www.skileurope.com22

• Houd machine en snoer altijd schoon (met name de

! trekdestekkeruithetstopcontactvóórhet

• Mocht het elektrische gereedschap ondanks zorgvuldige

fabricage- en testmethoden toch defect raken, dient de

reparatie te worden uitgevoerd door een erkende

klantenservice voor SKIL elektrische gereedschappen

- stuur de machine ongedemonteerd, samen met het

aankoopbewijs, naar het verkoopadres of het

dichtstbijzijnde SKIL service-station (de adressen

evenals de onderdelentekening van de machine vindt

u op www.skileurope.com)

verpakkingennietmethethuisvuilmee (alleen voor

- volgens de Europese richtlijn 2002/96/EG inzake oude

electrische en electronische apparaten en de

toepassing daarvan binnen de nationale wetgeving,

dient afgedankt electrisch gereedschap gescheiden te

worden ingezameld en te worden afgevoerd naar een

recycle-bedrijf, dat voldoet aan de geldende

- symbool ( zal u in het afdankstadium hieraan

-CONFORMITEITSVERKLARING

• Wij verklaren, dat dit product voldoet aan de volgende

normen of normatieve documenten: EN 60745,

EN 61000, EN 55014, overeenkomstig de bepalingen van

de richtlijnen 2004/108/EG, 2006/42/EG

• Gemeten volgens EN 60745 bedraagt het

geluidsdrukniveau van deze machine 90 dB(A) en het

geluidsvermogen-niveau 101 dB(A) (standaard deviatie:

3 dB), en de vibratie ✱ (hand-arm methode; onzekerheid

✱ bij het klopboren in beton 9,0 m/s²

✱ bij het beitelen 10,6 m/s²

• Het trillingsemissieniveau is gemeten in

overeenstemming met een gestandaardiseerde test

volgens EN 60745; deze mag worden gebruikt om twee

machines met elkaar te vergelijken en als voorlopige

beoordeling van de blootstelling aan trilling bij gebruik

van de machine voor de vermelde toepassingen

- gebruik van de machine voor andere toepassingen, of

met andere of slecht onderhouden accessoires, kan

het blootstellingsniveau aanzienlijk verhogen

- wanneer de machine is uitgeschakeld of wanneer

deze loopt maar geen werk verricht, kan dit het

blootstellingsniveau aanzienlijk reduceren

! beschermuzelftegendegevolgenvantrilling

doordemachineendeaccessoireste

onderhouden,uwhandenwarmtehoudenenuw

werkwijzeteorganiseren
