MODE D'EMPLOI 1743 AE SKIL

• Tööriist on ettenähtud betooni, müüritise ja kivimi

löökpuurimiseks ning kergeteks meiseldustöödeks;

puidu, metalli ja plastmaterjalide puurimiseks ning

kruvikeeramistöödeks tuleb kasutada spetsiaalseid

• Tööriista löökpuurimissüsteem ületab betooni

puurimiselvõimsuse poolest kõiki tavalisi löökpuurtrelle

• Tööriist on võimalik kasutada kõiki tavapäraseid SDS+

• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja

(väärtus pole veel saadaval)

A Lüliti tööriista sisse-/väljalülitamiseks ja kiiruse

B Maksimumkiiruse kontrollregulaator

C Lüliti lukustusnupp

D Hoob pöörlemissuuna muutmiseks

ÜLDISEDOHUTUSJUHISED TÄHELEPANU!Kõikohutusnõudedjajuhisedtuleb

läbilugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidkekõikohutusnõudedjajuhisededasiseks

kasutamisekshoolikaltalles. Allpool kasutatud mõiste

“elektriline tööriist” käib võrgutoitega (toitejuhtmega)

elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1)OHUTUSNÕUDEDTÖÖPIIRKONNAS

a) Hoidketöökohtpuhasjakorras. Segadus või

valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärgekasutageseadetplahvatusohtlikus

keskkonnas,kusleidubtuleohtlikkevedelikke,

gaasevõitolmu. Elektrilistest tööriistadest lööb

sädemeid, mis võivad tolmu või aurud süüdata.

c) Kuikasutateelektrilisttööriista,hoidkelapsedja

teisedisikudtöökohasteemal. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.95

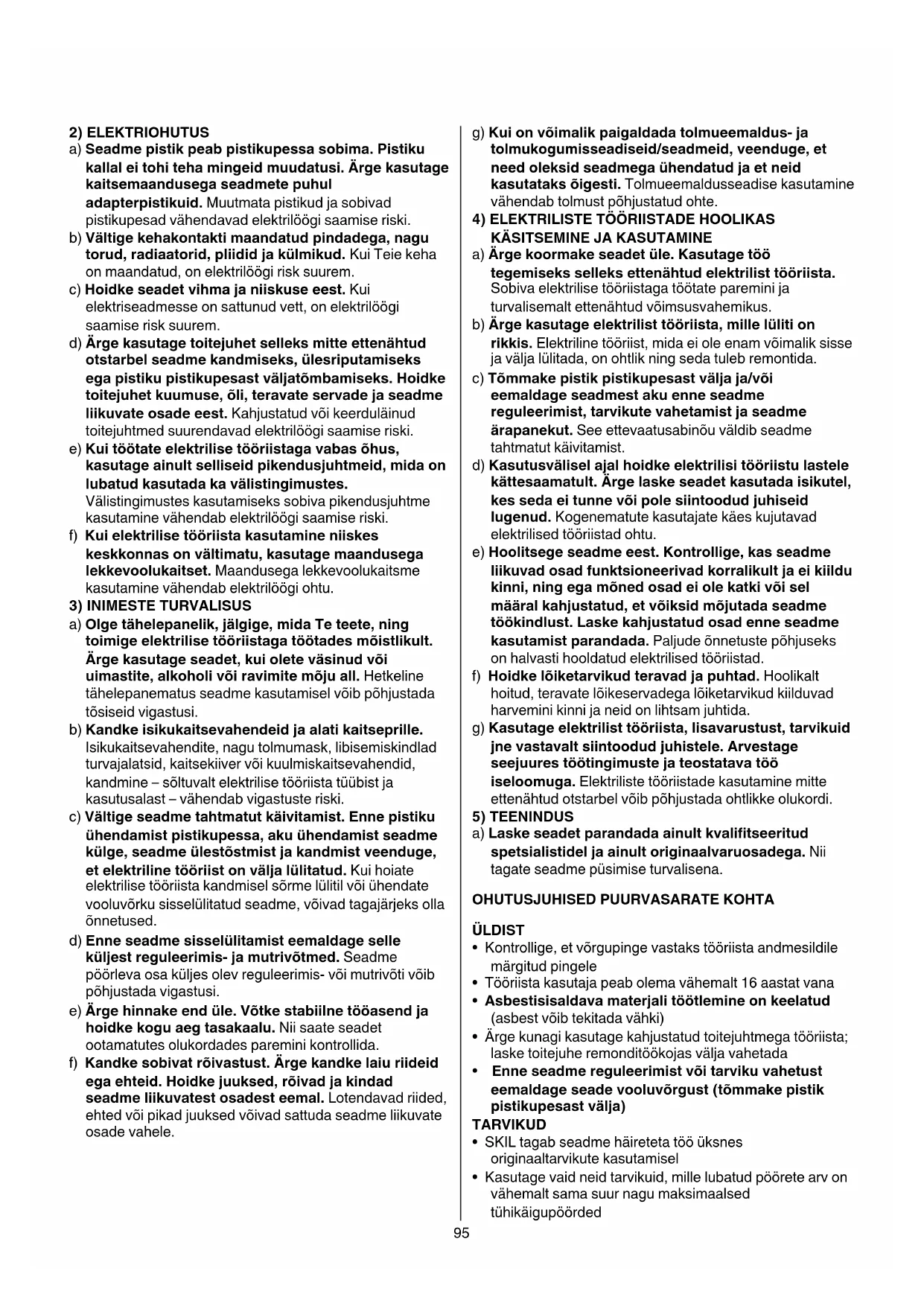

a) Seadmepistikpeabpistikupessasobima.Pistiku

kallaleitohitehamingeidmuudatusi.Ärgekasutage

kaitsemaandusegaseadmetepuhul

adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältigekehakontaktimaandatudpindadega,nagu

torud,radiaatorid,pliididjakülmikud.Kui Teie keha

on maandatud, on elektrilöögi risk suurem.

c) Hoidkeseadetvihmajaniiskuseeest. Kui

elektriseadmesse on sattunud vett, on elektrilöögi

saamise risk suurem.

d) Ärgekasutagetoitejuhetselleksmitteettenähtud

otstarbelseadmekandmiseks,ülesriputamiseks

egapistikupistikupesastväljatõmbamiseks.Hoidke

toitejuhetkuumuse,õli,teravateservadejaseadme

liikuvateosadeeest. Kahjustatud või keerduläinud

toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kuitöötateelektrilisetööriistagavabasõhus,

kasutageainultselliseidpikendusjuhtmeid,midaon

lubatudkasutadakavälistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme

kasutamine vähendab elektrilöögi saamise riski.

f) Kuielektrilisetööriistakasutamineniiskes

keskkonnasonvältimatu,kasutagemaandusega

lekkevoolukaitset. Maandusega lekkevoolukaitsme

kasutamine vähendab elektrilöögi ohtu.

3)INIMESTETURVALISUS

a) Olgetähelepanelik,jälgige,midaTeteete,ning

toimigeelektrilisetööriistagatöötadesmõistlikult.

Ärgekasutageseadet,kuioleteväsinudvõi

uimastite,alkoholivõiravimitemõjuall. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

b) Kandkeisikukaitsevahendeidjaalatikaitseprille.

Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid,

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste riski.

c) Vältigeseadmetahtmatutkäivitamist.Ennepistiku

ühendamistpistikupessa,akuühendamistseadme

külge,seadmeülestõstmistjakandmistveenduge,

etelektrilinetööriistonväljalülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

d) Enneseadmesisselülitamisteemaldageselle

küljestreguleerimis-jamutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

e) Ärgehinnakeendüle.Võtkestabiilnetööasendja

hoidkekoguaegtasakaalu. Nii saate seadet

ootamatutes olukordades paremini kontrollida.

f) Kandkesobivatrõivastust.Ärgekandkelaiuriideid

egaehteid.Hoidkejuuksed,rõivadjakindad

seadmeliikuvatestosadesteemal. Lotendavad riided,

ehted või pikad juuksed võivad sattuda seadme liikuvate

g) Kuionvõimalikpaigaldadatolmueemaldus-ja

tolmukogumisseadiseid/seadmeid,veenduge,et

needoleksidseadmegaühendatudjaetneid

kasutataksõigesti. Tolmueemaldusseadise kasutamine

vähendab tolmust põhjustatud ohte.

4)ELEKTRILISTETÖÖRIISTADEHOOLIKAS

KÄSITSEMINEJAKASUTAMINE

a) Ärgekoormakeseadetüle.Kasutagetöö

tegemiseksselleksettenähtudelektrilisttööriista.

Sobiva elektrilise tööriistaga töötate paremini ja

turvalisemalt ettenähtud võimsusvahemikus.

b) Ärgekasutageelektrilisttööriista,millelülition

rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse

ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmakepistikpistikupesastväljaja/või

eemaldageseadmestakuenneseadme

reguleerimist,tarvikutevahetamistjaseadme

ärapanekut. See ettevaatusabinõu väldib seadme

tahtmatut käivitamist.

d) Kasutusväliselajalhoidkeelektrilisitööriistulastele

kättesaamatult.Ärgelaskeseadetkasutadaisikutel,

kessedaeitunnevõipolesiintoodudjuhiseid

lugenud. Kogenematute kasutajate käes kujutavad

elektrilised tööriistad ohtu.

e) Hoolitsegeseadmeeest.Kontrollige,kasseadme

liikuvadosadfunktsioneerivadkorralikultjaeikiildu

kinni,ningegamõnedosadeiolekatkivõisel

määralkahjustatud,etvõiksidmõjutadaseadme

töökindlust.Laskekahjustatudosadenneseadme

kasutamistparandada. Paljude õnnetuste põhjuseks

on halvasti hooldatud elektrilised tööriistad.

f) Hoidkelõiketarvikudteravadjapuhtad. Hoolikalt

hoitud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutageelektrilisttööriista,lisavarustust,tarvikuid

jnevastavaltsiintoodudjuhistele.Arvestage

seejuurestöötingimustejateostatavatöö

iseloomuga. Elektriliste tööriistade kasutamine mitte

ettenähtud otstarbel võib põhjustada ohtlikke olukordi.

a) Laskeseadetparandadaainultkvalifitseeritud

tagate seadme püsimise turvalisena.

OHUTUSJUHISEDPUURVASARATEKOHTA

• Kontrollige, et võrgupinge vastaks tööriista andmesildile

• Tööriista kasutaja peab olema vähemalt 16 aastat vana

• Asbestisisaldavamaterjalitöötlemineonkeelatud

(asbest võib tekitada vähki)

• Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista;

laske toitejuhe remonditöökojas välja vahetada

• Enneseadmereguleerimistvõitarvikuvahetust

eemaldageseadevooluvõrgust(tõmmakepistik

pistikupesastvälja)

• SKIL tagab seadme häireteta töö üksnes

originaaltarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on

vähemalt sama suur nagu maksimaalsed

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks

lõpuni lahti keritud ja vastaks 16 A voolutugevusele

• Vältige töödeldavas esemes olevatest kruvidest, naeltest

vms põhjustatud kahjustusi; eemaldage need enne töö

• Fikseerigetoorik (fiksaatoriga kinnitatud või

kruustangide vahele pandud toorik püsib kindlamini

paigal kui lihtsalt käega hoides)

• Varjatultpaiknevateelektrijuhtmete,gaasi-või

veetorudeavastamisekskasutagesobivaid

otsimisseadmeidvõipöördugekohalikuelektri-,

gaasi-võivee-ettevõttepoole (kokkupuutel

elektrijuhtmetega tulekahju- ja elektrilöögioht;

gaasitorustiku vigastamisel plahvatusoht; veetorustiku

vigastamisel materiaalne kahju või elektrilöögioht)

• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja

metall eraldavad tolmu, mis võib olla kahjulik

(kokkupuude tolmuga või selle sissehingamine võib

seadme kasutajal või läheduses viibivatel inimestel

põhjustada allergilisi reaktsioone ja/või hingamisteede

haigusi); kandketolmumaskijavajadusekorral

töötagekülgeühendatavatolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseeritud kantserogeensena

(nt tammest ja kasest eralduv tolm), eriti koos puidu

niiskuse reguleerimiseks kasutatavate lisanditega;

kandketolmumaskijavajadusekorraltöötage

külgeühendatavatolmueemaldusseadmega

• Erinevate materjalide töötlemisel tekkiva tolmu

käitlemisel tuleb järgida kehtivaid nõudeid

• Kandkekuulmiskaitsevahendeid (müra voib

kahjustada kuulmist)

• Kasutageseadmetarnekomplektikuuluvaid

lisakäepidemeid (kontrolli kaotus seadme üle voib

pohjustada vigastusi)

• Kuiteostatetöid,millepuhulvõibtarviktabada

varjatudelektrijuhtmeidvõiseadmeendatoitejuhet,

hoidkeseadetainultisoleeritudkäepidemetest

(kontakt pinge all oleva elektrijuhtmega võib pingestada

seadme metallosad ja põhjustada elektrilöögi)

• Vältige toitejuhtme kokkupuutumist seadme pöörlevate

• Seadme elektrilise või mehhaanilise häire korral lülitage

seade viivitamatult välja ja eemaldage pistik vooluvõrgust

• Kui toitejuhe saab töötamisel ajal kahjustada või see

lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage

koheselt pistik vooluvõrgust

• Kui puur ootamatult blokeerub (põhjustades järsu, ohtliku

reaktsiooni), lülitage seade koheselt välja

• Pöörake tähelepanu blokeerumisel tekkivatele jõududele

(eriti metalli puurimisel); hoidketööriistaalati

külgkäepidemestH2 ja võtke stabiilne tööasend

• Enne tööriista juurest lahkumist lülitage see välja ning

oodake, kuni selle liikuvad osad on täielikult seiskunud

• Pöörete arvu reguleerimine sujuvaks käivituseks 6

• Maksimumkiiruse kontroll 7

Regulaatoriga B 2 saab maksimaalpöördeid vastavas

vahemikus sujuvalt reguleerida

• Pöörlemissuuna ümberlülitamine 8

- kui lüliti ei ole korralikult fikseerunud vasakus/paremas

asendis, ei ole võimalik töölülitile A vajutada

- vasaku käigu funktsiooni korral on tööriista kiirus

! pöörlemissuundatohibmuutaüksnessiis,kui

seadeontäielikultseiskunud

• Töörežiimi valik 9

- vajutage nupule F lüliti E lahtikeeramiseks

- pöörake lüliti E soovitud tööasendisse kuni see

! alutagetöötamistvaidsiis,kuilülitiEon

väljalülitatudjapistikonvooluvõrgust

- puidu, metalli ja plastmaterjalide puurimiseks ning

kruvide keeramiseks tuleb kasutada juurdekuuluvat

adapterit (vt Tööjuhised)

- löökpuurimismehhanismi aktiveerib tööriistale

avaldatav kerge surve, kui puur puutub vastu

- parimad puurimistulemused saate, kui rakendate

tööriistale üksnes kerget survet; kerge surve on

vajalik, et tekiks löök; tugevam surve ei paranda

! lülitageseadeväljajaeemaldagepistik

- valige “pöörlemisega” meiseldusrežiim

• Meiseldamine fikseeritud meisliga

! lülitageseadeväljajaeemaldagepistik

- valige “pöörlemisega” meiseldusrežiim

- pöörake meisel soovitud asendisse

- valige fikseeritud meiseldusrežiim

• Otsakute vahetamine 0

! ennepadrunisseasetamisttulebSDS+tarvik

puhastadajakergeltmäärida

- tõmmake fikseerimisrõngas G tagasi ja lükake tarvik

- tarviku eemaldamiseks tõmmake fikseerimisrõngast G

! SDS+tarvikpeabsaamapadrunisvabaltliikuda;

seepõhjustabtühikäigultarvikumõningase

“viskumise”;puurimiseltsentreerubtarvik

padrunisautomaatseltjaseetõttueimõjuta

tühikäigultekkiv“viskumine”puurimistäpsust

! ärgekasutagekahjustatudvarregaotsakuid/

Peatab tarviku kinnikiildumisel spindli pöörlemise

- lülitage seade kohe välja

- eemaldage kinnikiildunud tarvik97

- lülitage seade uuesti sisse

• Puurimissügavuse reguleerimine !

• Tööriista hoidmine ja juhtimine @

! töötamiseajalhoidketööriistakinnikorpuseja

käepidemehallivärviosadest

- hoidketööriistaalatikülgkäepidemestH

(reguleeritav vastavalt joonisele)

- hoidke õhutusavad kinnikatmata

- ärge suruge tööriistale liigselt; laske sellel enda heaks

! kasutageainultteravaidotsakuid/meisleid

• Puidu, metalli ja plastmaterjalide puurimiseks ning

kruvide keeramiseks kasutage juurdekuuluvat adapterit

(SKIL lisatarvik 2610395660) $

- enne paigaldamist tuleb adapter puhastada ja kergelt

- tõmmake fikseerimisrõngas G 2 tagasi ja lükake

adapter pöördliigutusega SDS+ padrunisse; adapter

lukustub automaatselt

- kontrollige lukustust, tõmmates adapterist

- ükake lüliti E 2 tavalise puurimise asendisse (kui

seadeonväljalülitatudjapistikonvooluvõrgust

• Metalli puurimisel

- kui vajate suuremat auku, puurige algul ette väike auk

- määrige otsakuid aeg-ajalt õliga

• Kruvi keeramisel puidu otsapiirkonda on soovitav auk

ette puurida, et vältida puidu lõhenemist

• Puidu puurimine puitu kahjustamata %

• Müüritise puurimine tolmu tekitamata ^

• Lagede puurimine tolmu tekitamata &

• Keraamiliste plaatide puurimine, ilma et puur libiseks *

• Rohkem nõuandeid leiate aadressil www.skileurope.com

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad J

! ennepuhastamisteemaldageseadevooluvõrgust

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist

sellest hoolimata rikki läheb, tuleb see lasta parandada

SKILi elektriliste käsitööriistade volitatud remonditöökojas

- toimetage lahtimonteerimata seade koos

ostukviitungiga tarnijale või lähimasse SKILI

lepingulisse töökotta (aadressid ja tööriista varuosade

joonise leiate aadressil www.skileurope.com)

• Ärgevisakekasutuskõlbmatuksmuutunudelektrilisi

tööriistu,lisatarvikuidjapakendeidärakoos

olmejäätmetega (üksnes EL liikmesriikidele)

- vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete

kohta ning direktiivi nõuete kohaldamisele liikmesriikides

tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad

koguda eraldi ja keskkonnasäästlikult korduvkasutada või

- seda meenutab Teile sümbol (

VASTAVUSDEKLARATSIOON

• Kinnitame ainuvastutajana, et see toode vastab

järgmistele standarditele või normdokumentidele: EN

• Vastavalt kooskõlas normiga EN 60745 läbi viidud

mõõtmistele on tööriista helirõhk 90 dB(A) ja helitugevus

101 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon

✱ m/s² (käe-randme-meetod; mõõtemääramatus

✱ betooni löökpuurimisel 9,0 m/s²

✱ meiseldustöödel 10,6 m/s²

• Tekkiva vibratsiooni tase on mõõdetud vastavalt

standardis EN 60745 kirjeldatud standarditud testile;

seda võib kasutada tööriistade võrdlemiseks ja tööriista

kasutamisel ettenähtud töödeks esineva vibratsiooni

esialgseks hindamiseks

- tööriista kasutamisel muudeks rakendusteks või teiste/

halvasti hooldatud tarvikute kasutamisel võib

vibratsioon märkimisväärselt suureneda

- ajal, kui tööriist on väljalülitatud või on küll

sisselülitatud, kuid tegelikult seda ei kasutata, võib

vibratsioon märkimisväärselt väheneda

! endakaitsmiseksvibratsioonieesthooldage

tööriistajaselletarvikuidkorralikult,hoidkeoma

käedsoojadjatagagesujuvtöökorraldus
