KASUTUSJUHEND 6221 AD SKIL

• Tööriist on ettenähtud puidu, metalli, keraamiliste ja

plastmaterjalide puurimiseks ning kruvide sisse- ja

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja

TEHNILISED ANDMED 179

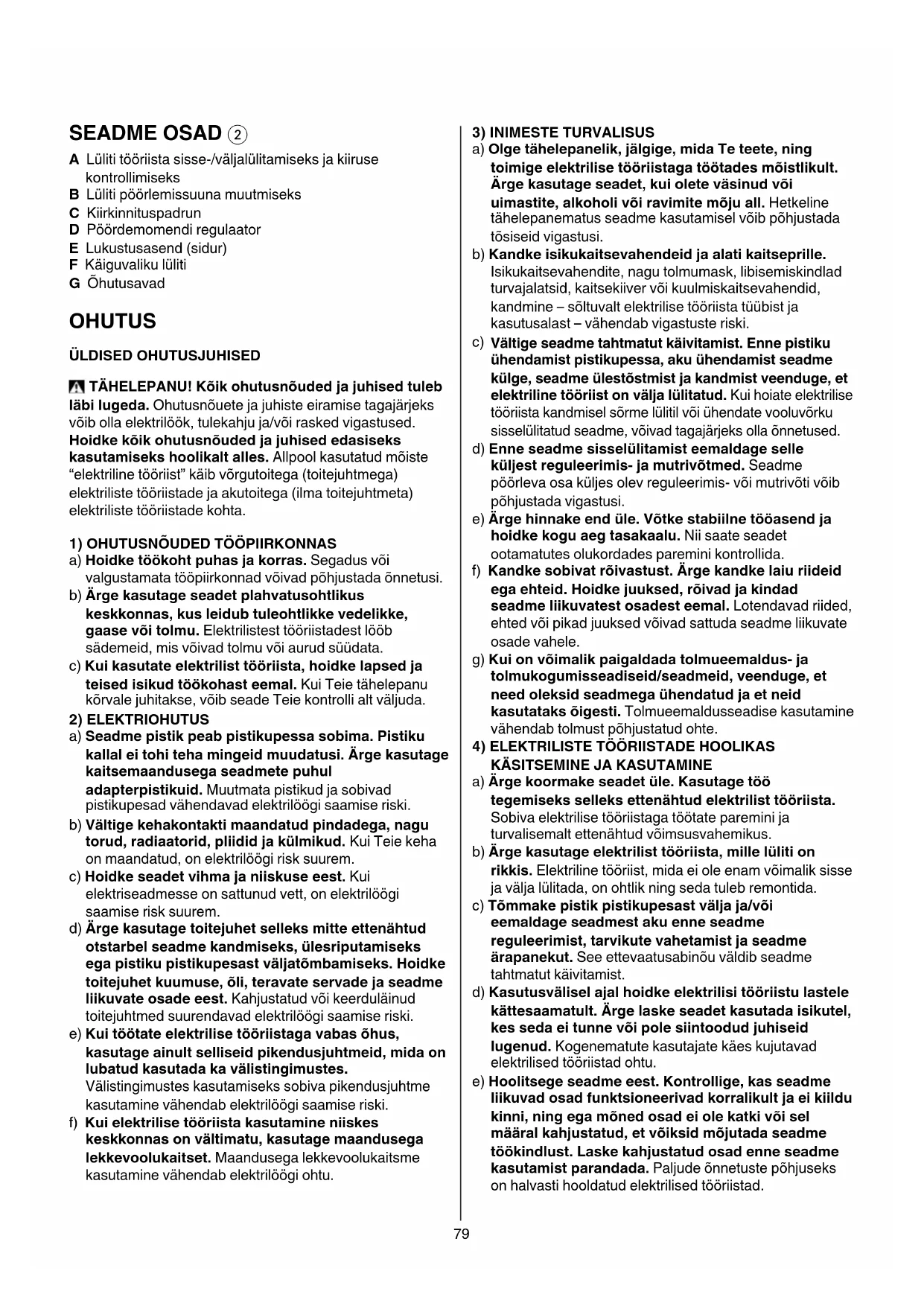

A Lüliti tööriista sisse-/väljalülitamiseks ja kiiruse

B Lüliti pöörlemissuuna muutmiseks

C Kiirkinnituspadrun

D Pöördemomendi regulaator

E Lukustusasend (sidur)

F Käiguvaliku lüliti

ÜLDISED OHUTUSJUHISED TÄHELEPANU! Kõik ohutusnõuded ja juhised tuleb

läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks

võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles. Allpool kasutatud mõiste

“elektriline tööriist” käib võrgutoitega (toitejuhtmega)

elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta)

elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või

valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Ärge kasutage seadet plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke,

gaase või tolmu. Elektrilistest tööriistadest lööb

sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja

teised isikud töökohast eemal. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

a) Seadme pistik peab pistikupessa sobima. Pistiku

kallal ei tohi teha mingeid muudatusi. Ärge kasutage

kaitsemaandusega seadmete puhul

adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha

on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui

elektriseadmesse on sattunud vett, on elektrilöögi

saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud

otstarbel seadme kandmiseks, ülesriputamiseks

ega pistiku pistikupesast väljatõmbamiseks. Hoidke

toitejuhet kuumuse, õli, teravate servade ja seadme

liikuvate osade eest. Kahjustatud või keerduläinud

toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas õhus,

kasutage ainult selliseid pikendusjuhtmeid, mida on

lubatud kasutada ka välistingimustes.

Välistingimustes kasutamiseks sobiva pikendusjuhtme

kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage maandusega

lekkevoolukaitset. Maandusega lekkevoolukaitsme

kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning

toimige elektrilise tööriistaga töötades mõistlikult.

Ärge kasutage seadet, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

b) Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, nagu tolmumask, libisemiskindlad

turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid,

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste riski.

Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate elektrilise

tööriista kandmisel sõrme lülitil või ühendate vooluvõrku

sisselülitatud seadme, võivad tagajärjeks olla õnnetused.

d) Enne seadme sisselülitamist eemaldage selle

küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

e) Ärge hinnake end üle. Võtke stabiilne tööasend ja

hoidke kogu aeg tasakaalu. Nii saate seadet

ootamatutes olukordades paremini kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke laiu riideid

ega ehteid. Hoidke juuksed, rõivad ja kindad

seadme liikuvatest osadest eemal. Lotendavad riided,

ehted või pikad juuksed võivad sattuda seadme liikuvate

g) Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid/seadmeid, veenduge, et

need oleksid seadmega ühendatud ja et neid

kasutataks õigesti. Tolmueemaldusseadise kasutamine

vähendab tolmust põhjustatud ohte.

4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE

a) Ärge koormake seadet üle. Kasutage töö

tegemiseks selleks ettenähtud elektrilist tööriista.

Sobiva elektrilise tööriistaga töötate paremini ja

turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on

rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse

ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või

eemaldage seadmest aku enne seadme

reguleerimist, tarvikute vahetamist ja seadme

ärapanekut. See ettevaatusabinõu väldib seadme

tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatult. Ärge laske seadet kasutada isikutel,

kes seda ei tunne või pole siintoodud juhiseid

lugenud. Kogenematute kasutajate käes kujutavad

elektrilised tööriistad ohtu.

e) Hoolitsege seadme eest. Kontrollige, kas seadme

liikuvad osad funktsioneerivad korralikult ja ei kiildu

kinni, ning ega mõned osad ei ole katki või sel

määral kahjustatud, et võiksid mõjutada seadme

töökindlust. Laske kahjustatud osad enne seadme

kasutamist parandada. Paljude õnnetuste põhjuseks

on halvasti hooldatud elektrilised tööriistad.80

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hoitud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele. Arvestage

seejuures töötingimuste ja teostatava töö

iseloomuga. Elektriliste tööriistade kasutamine mitte

ettenähtud otstarbel võib põhjustada ohtlikke olukordi.

a) Laske seadet parandada ainult kvalifitseeritud

spetsialistidel ja ainult originaalvaruosadega. Nii

tagate seadme püsimise turvalisena.

OHUTUSJUHISED TRELL-KRUVIKEERAJA KOHTA

• Vältige töödeldavas esemes olevatest kruvidest, naeltest

vms põhjustatud kahjustusi; eemaldage need enne töö

• Kontrollige alati, kas võrgupinge ühtib tööriista andesildil

toodud pingega (andmesildil toodud 230V või 240V

korral võib tööriistad kasutada ka 220V võrgupinge

• SKIL tagab seadme häireteta töö üksnes

originaaltarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on

vähemalt sama suur nagu maksimaalsed

• Tööriista kasutaja peab olema vähemalt 16 aastat vana

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks

lõpuni lahti keritud ja vastaks 16 A voolutugevusele

• Vältige toitejuhtme kokkupuutumist seadme pöörlevate

• Kui toitejuhe saab töötamisel ajal kahjustada või see

lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage

koheselt pistik vooluvõrgust

• Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista;

laske toitejuhe remonditöökojas välja vahetada

• Kui puur ootamatult blokeerub (põhjustades järsu, ohtliku

reaktsiooni), lülitage seade koheselt välja

• Seadme elektrilise või mehhaanilise häire korral lülitage

seade viivitamatult välja ja eemaldage pistik vooluvõrgust

• Fikseerige toorik (fiksaatoriga kinnitatud või

kruustangide vahele pandud toorik püsib kindlamini

paigal kui lihtsalt käega hoides)

• Kui on oht, et tarvik võib puutuda kokku varjatud

elektrijuhtme või seadme enda toitejuhtmega, tuleb

elektrilist tööriista hoida ainult isoleeritud

käepidemetest (kokkupuude pinge all oleva juhtmega

võib tekitada pinge seadme metallosades ja põhjustada

• Varjatult paiknevate elektrijuhtmete, gaasi- või

veetorude avastamiseks kasutage sobivaid

otsimisseadmeid või pöörduge kohaliku elektri-,

gaasi- või vee-ettevõtte poole (kokkupuutel

elektrijuhtmetega tulekahju- ja elektrilöögioht;

gaasitorustiku vigastamisel plahvatusoht; veetorustiku

vigastamisel materiaalne kahju või elektrilöögioht)

• Asbestisisaldava materjali töötlemine on keelatud

(asbest võib tekitada vähki)

• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja

metall eraldavad tolmu, mis võib olla kahjulik

(kokkupuude tolmuga või selle sissehingamine võib

seadme kasutajal või läheduses viibivatel inimestel

põhjustada allergilisi reaktsioone ja/või hingamisteede

haigusi); kandke tolmumaski ja vajaduse korral

töötage külgeühendatava tolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseeritud kantserogeensena

(nt tammest ja kasest eralduv tolm), eriti koos puidu

niiskuse reguleerimiseks kasutatavate lisanditega;

kandke tolmumaski ja vajaduse korral töötage

külgeühendatava tolmueemaldusseadmega

• Erinevate materjalide töötlemisel tekkiva tolmu

käitlemisel tuleb järgida kehtivaid nõudeid

• Enne tööriista juurest lahkumist lülitage see välja ning

oodake, kuni selle liikuvad osad on täielikult seiskunud

• Enneseadmereguleerimistvõitarvikuvahetust

eemaldage seade vooluvõrgust (tõmmake pistik

pistikupesast välja)

• Sisse-/väljalülitamine 4

• Pöörete arvu reguleerimine sujuvaks käivituseks 5

• Pöörlemissuuna ümberlülitamine 6

- kui lüliti ei ole korralikult fikseerunud vasakus/paremas

asendis, ei ole võimalik töölülitile A 2 vajutada

! pöörlemissuunda tohib muuta üksnes siis, kui

seade on täielikult seiskunud

• Otsakute vahetamine 7

- lükake otsak võimalikult sügavale padrunisse

! ärge kasutage kahjustatud varrega otsakuid

• Pöördemomendi kontroll (VariTorque) 8

- pöördemomendi suurendamiseks pöörake

sidurirõngast D asendist 1 asendisse 20; asendis E

sidur blokeerub, võimaldades teostada raskeid

puurimis- ja kruvikeeramistöid

- kruvi sissekeeramist alustage VariTorque asendis 1 ja

suurendage siis tasapisi pöördemomenti, kuni

soovitud sügavus on saavutatud

• Mehaaniline käiguvalik 9

- valige lüliti F abil soovitud pöörded

! käiguvaliku lülitit tohib ümber lülitada siis, kui

seade töötab aeglastel pööretel

- kruvide keeramiseks ja suure läbimõõduga aukude

- keermete puurimiseks

- madal pöördemoment

- väikese läbimõõduga aukude puurimiseks

• Tööriista hoidmine ja juhtimine 0

! töötamise ajal hoidke tööriista kinni korpuse ja

käepideme halli värvi osadest

- hoidke õhutusavad G 2 kinnikatmata

- ärge suruge tööriistale liigselt; laske sellel enda heaks

• Kasutage sobivaid otsakuid !

! kasutage üksnes teravaid otsakuid81

• Metalli puurimisel

- kui vajate suuremat auku, puurige algul ette väike auk

- määrige otsakuid aeg-ajalt õliga

• Kruvi keeramisel puidu otsapiirkonda on soovitav auk

ette puurida, et vältida puidu lõhenemist

• Tööriista optimaalseks kasutamiseks on vajalik pidev

surve kruvile, eriti kruvi väljakeeramisel

• Kruvi keeramisel kõvasse puitu on soovitav auk ette

• Puidu puurimine puitu kahjustamata @

• Müüritise puurimine tolmu tekitamata #

• Lagede puurimine tolmu tekitamata $

• Keraamiliste plaatide puurimine, ilma et puur libiseks %

• Rohkem nõuandeid leiate aadressil www.skil.com

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad G

! enne puhastamist eemaldage seade vooluvõrgust

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist

sellest hoolimata rikki läheb, tuleb see lasta parandada

SKILi elektriliste käsitööriistade volitatud

- toimetage lahtimonteerimata seade koos

ostukviitungiga tarnijale või lähimasse SKILI

lepingulisse töökotta (aadressid ja tööriista varuosade

joonise leiate aadressil www.skil.com)

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi

tööriistu, lisatarvikuid ja pakendeid ära koos

olmejäätmetega (üksnes EL liikmesriikidele)

- vastavalt Euroopa Parlamendi ja nõukogu direktiivile

2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete

kohta ning direktiivi nõuete kohaldamisele

liikmesriikides tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad koguda eraldi ja

keskkonnasäästlikult korduvkasutada või ringlusse

- seda meenutab Teile sümbol ^

VASTAVUSDEKLARATSIOON

• Kinnitame ainuvastutajana, et punktis “Tehnilised

andmed” kirjeldatud toode vastab järgmistele

standarditele või normdokumentidele: EN 60745, EN

61000, EN 55014 vastavalt direktiivide 2004/108/EÜ,

• Vastavalt kooskõlas normiga EN 60745 läbi viidud

mõõtmistele on tööriista helirõhk 79 dB(A) ja helitugevus

90 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon ✱

m/s² (käe-randme-meetod; mõõtemääramatus K = 1,5 m/

✱ metalli puurimisel <2,5 m/s²

✱ kruvi keeramisel <2,5 m/s²

• Tekkiva vibratsiooni tase on mõõdetud vastavalt

standardis EN 60745 kirjeldatud standarditud testile;

seda võib kasutada tööriistade võrdlemiseks ja tööriista

kasutamisel ettenähtud töödeks esineva vibratsiooni

esialgseks hindamiseks

- tööriista kasutamisel muudeks rakendusteks või teiste/

halvasti hooldatud tarvikute kasutamisel võib

vibratsioon märkimisväärselt suureneda

- ajal, kui tööriist on väljalülitatud või on küll

sisselülitatud, kuid tegelikult seda ei kasutata, võib

vibratsioon märkimisväärselt väheneda

! enda kaitsmiseks vibratsiooni eest hooldage

tööriista ja selle tarvikuid korralikult, hoidke oma

käed soojad ja tagage sujuv töökorraldus
