РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6221 AD SKIL

ПОДЛИННИК РУКОВОДСТВА

ОРИГИНАЛНО РЪКОВОДСТВО

ИЗВОРНО УПАТСТВО ЗА РАБОТА

• Данный инструмент предназначен для сверления

отверстий в дереве, метале, керамике или пластике

а также для нарезания резьбы

• Данный инструмент не подходит для промышленного

• Прочитайте и сохраните с данной инструкцией 3

ТЕХНИЧЕСКИЕДАННЫЕ1

ДЕТАЛИИНСТРУМЕНТА2

A Курок-выключатель вкл/выкл и регулятор скорости

B Выключатель для изменения напpавления вpащения

C Быстрозажимной патрон

D Кольцо для контроля крутящего момента

E Фиксированное положение (муфты)

F Переключатель передач

G Вентиляционные отверстия

ВНИМАНИЕ!Прочтитевсеуказанияи

инструкциипотехникебезопасности. Упущения,

допущенные при соблюдении указаний и инструкций по

технике безопасности, могут сталь причиной

электрического поражения, пожара и тяжелых травм.

Сохраняйтеэтиинструкциииуказаниядля

будущегоиспользования. Использованное в

настоящих инструкциях и указаниях понятие

“электроинструмент” распространяется на

электроинструмент с питанием от сети (с кабелем

питания от электросети) и на аккумуляторный

электроинструмент (без кабеля питания от

1)БЕЗОПАСНОСТЬРАБОЧЕГОМЕСТА

a) Соблюдайтечистотуиподдерживайте

надлежащуюосвещенностьнарабочемместе.

Беспорядок на рабочем месте или его плохое

освещение могут привести к несчастным случаям.51

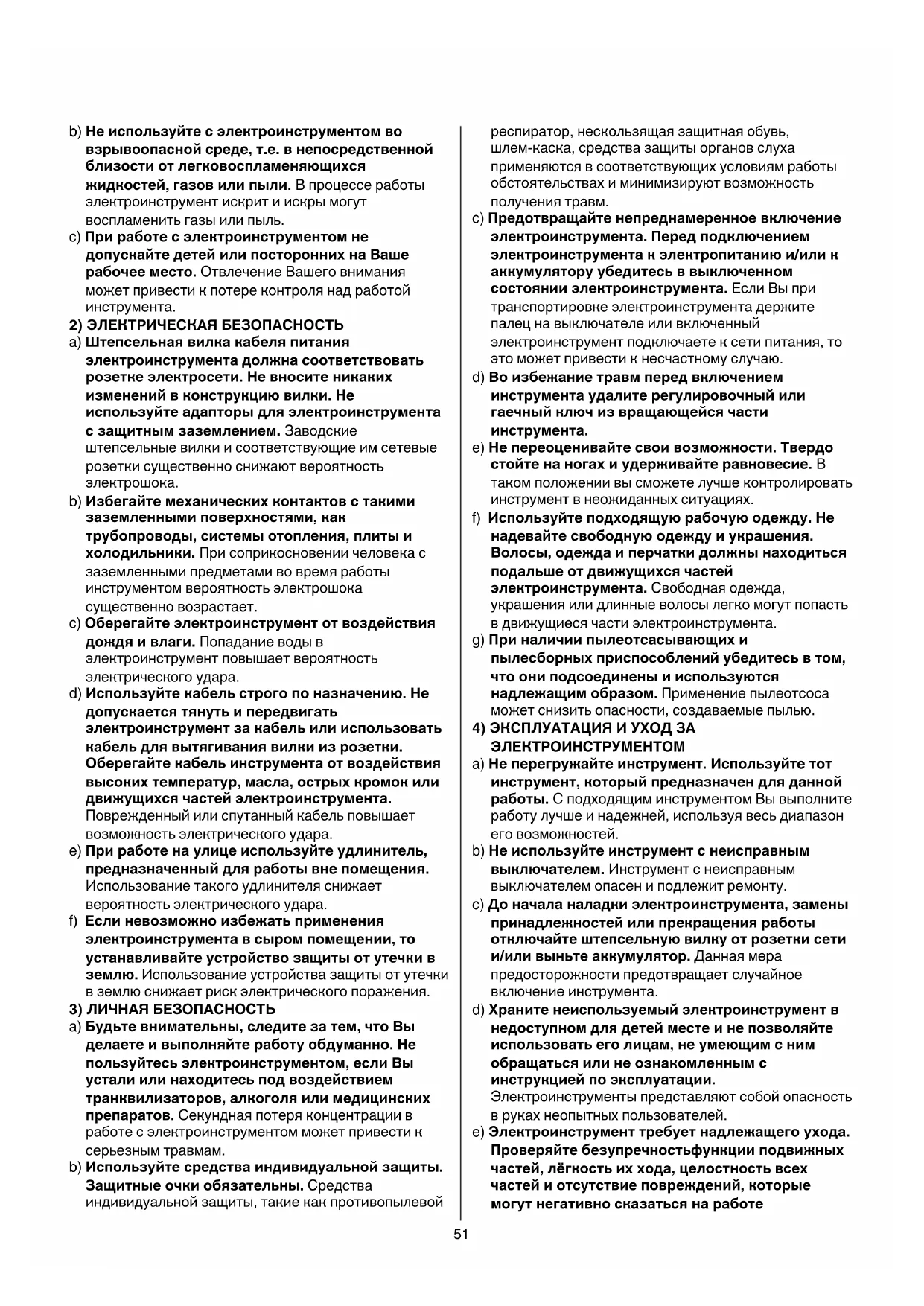

b) Неиспользуйтесэлектроинструментомво

взрывоопаснойсреде,т.е.внепосредственной

близостиотлегковоспламеняющихся

жидкостей,газовилипыли.В процессе работы

электроинструмент искрит и искры могут

воспламенить газы или пыль.

c) Приработесэлектроинструментомне

допускайтедетейилипостороннихнаВаше

рабочееместо.Отвлечение Вашего внимания

может привести к потере контроля над работой

2)ЭЛЕКТРИЧЕСКАЯБЕЗОПАСНОСТЬ

a) Штепсельнаявилкакабеляпитания

электроинструментадолжнасоответствовать

розеткеэлектросети.Невноситеникаких

измененийвконструкциювилки.Не

используйтеадапторыдляэлектроинструмента

сзащитнымзаземлением.Заводские

штепсельные вилки и соответствующие им сетевые

розетки существенно снижают вероятность

b) Избегайтемеханическихконтактовстакими

заземленнымиповерхностями,как

трубопроводы,системыотопления,плитыи

холодильники.При соприкосновении человека с

заземленными предметами во время работы

инструментом вероятность электрошока

существенно возрастает.

c) Оберегайтеэлектроинструментотвоздействия

дождяивлаги.Попадание воды в

электроинструмент повышает вероятность

электрического удара.

d) Используйтекабельстрогопоназначению.Не

допускаетсятянутьипередвигать

электроинструментзакабельилииспользовать

кабельдлявытягиваниявилкиизрозетки.

Оберегайтекабельинструментаотвоздействия

высокихтемператур,масла,острыхкромокили

движущихсячастейэлектроинструмента.

Поврежденный или спутанный кабель повышает

возможность электрического удара.

e) Приработенаулицеиспользуйтеудлинитель,

предназначенныйдляработывнепомещения.

Использование такого удлинителя снижает

вероятность электрического удара.

f) Еслиневозможноизбежатьприменения

электроинструментавсыромпомещении,то

устанавливайтеустройствозащитыотутечкив

землю. Использование устройства защиты от утечки

в землю снижает риск электрического поражения.

3)ЛИЧНАЯБЕЗОПАСНОСТЬ

a) Будьтевнимательны,следитезатем,чтоВы

делаетеивыполняйтеработуобдуманно.Не

пользуйтесьэлектроинструментом,еслиВы

усталиилинаходитесьподвоздействием

транквилизаторов,алкоголяилимедицинских

препаратов.Секундная потеря концентрации в

работе с электроинструментом может привести к

b) Используйтесредстваиндивидуальнойзащиты.

Защитныеочкиобязательны. Средства

индивидуальной защиты, такие как противопылевой

респиратор, нескользящая защитная обувь,

шлем-каска, средства защиты органов слуха

применяются в соответствующих условиям работы

обстоятельствах и минимизируют возможность

c) Предотвращайтенепреднамеренноевключение

электроинструмента.Передподключением

электроинструментакэлектропитаниюи/илик

аккумуляторуубедитесьввыключенном

состоянииэлектроинструмента. Если Вы при

транспортировке электроинструмента держите

палец на выключателе или включенный

электроинструмент подключаете к сети питания, то

это может привести к несчастному случаю.

d) Воизбежаниетравмпередвключением

инструментаудалитерегулировочныйили

гаечныйключизвращающейсячасти

e) Непереоценивайтесвоивозможности.Твердо

стойтенаногахиудерживайтеравновесие.В

таком положении вы сможете лучше контролировать

инструмент в неожиданных ситуациях.

f) Используйтеподходящуюрабочуюодежду.Не

надевайтесвободнуюодеждуиукрашения.

Волосы,одеждаиперчаткидолжнынаходиться

подальшеотдвижущихсячастей

электроинструмента.Свободная одежда,

украшения или длинные волосы легко могут попасть

в движущиеся части электроинструмента.

g) Приналичиипылеотсасывающихи

пылесборныхприспособленийубедитесьвтом,

чтоониподсоединеныииспользуются

надлежащимобразом. Применение пылеотсоса

может снизить опасности, создаваемые пылью.

4)ЭКСПЛУАТАЦИЯИУХОДЗА

a) Неперегружайтеинструмент.Используйтетот

инструмент,которыйпредназначендляданной

работы.С подходящим инструментом Вы выполните

работу лучше и надежней, используя весь диапазон

b) Неиспользуйтеинструментснеисправным

выключателем.Инструмент с неисправным

выключателем опасен и подлежит ремонту.

c) Доначаланаладкиэлектроинструмента,замены

принадлежностейилипрекращенияработы

отключайтештепсельнуювилкуотрозеткисети

и/иливыньтеаккумулятор. Данная мера

предосторожности предотвращает случайное

включение инструмента.

d) Хранитенеиспользуемыйэлектроинструментв

недоступномдлядетейместеинепозволяйте

использоватьеголицам,неумеющимсним

обращатьсяилинеознакомленнымс

инструкциейпоэксплуатации.

Электроинструменты представляют собой опасность

в руках неопытных пользователей.

e) Электроинструменттребуетнадлежащегоухода.

Проверяйтебезупречностьфункцииподвижных

частей,лёгкостьиххода,целостностьвсех

частейиотсутствиеповреждений,которые

могутнегативносказатьсянаработе52

инструмента.Приобнаруженииповреждений

сдайтеинструментвремонт.Большое число

несчастных случаев связано с

неудовлетворительным уходом за

электроинструментом.

f) Режущиечастиинструментанеобходимо

поддерживатьвзаточенномичистомсостоянии.

При надлежащем уходе за режущими

принадлежностями с острыми кромками они реже

заклиниваются и инструмент лучше поддаётся

g) Используйтеэлектроинструмент,

принадлежности,битыит.д.всоответствиис

даннымиинструкциями,исходяизособенностей

условийихарактеравыполняемойработы.

Использование электроинструмента не по

назначению может привести к опасным

5)СЕРВИСНОЕОБСЛУЖИВАНИЕ

a) Передавайтеинструментнасервисное

обслуживаниетолькоквалифицированному

персоналу,использующемутолькоподлинные

запасныечасти.Это обеспечит сохранение

безопасности электроинструмента.

УКАЗАНИЯПОБЕЗОПАСНОСТИДЛЯДРЕЛЕЙ-

• Избегайте повреждений, которые могут быть

вызваны винтами, гвоздями и прочими элементами,

находящимися в обрабатываемом предмете; пеpед

началом pаботы иx нужно удалить

• Обязательно убедитесь, что напpяжение питания

соответствует напpяжению, указанному на

фиpменном штемпеле инстpумента (инстpументы,

pассчитанные на напpяжение 230 В или 240 В,

можно подключать к питанию 220 В)

• SKIL обеспечивает надёжную pаботу инстpумента

только пpи использовании соответствующиx

• Использовать только принадлежности, пределвно

допустимая скорость вращения которых не меньще,

чем максимальная скорость вращения прибора на

• Инстpумент нельзя использовать лицам в возрасте

• Используйте полностью размотанные и безопасные

удлинители, рассчитанные на ток не менее 16 А

• Следите за тем, чтобы сетевой шнур не находился

рядом с движущимися деталями инструмента

• Пpи повpеждении или pазpезании сетевого шнура во

вpемя pаботы не пpикасайтесь к нему, и немедленно

выньте вилку из розетки

• Никогда не используйте инстpумент, если сетевой

шнур повpеждён; необxодимо, чтобы

квалифициpованный специалист заменил сетевой

• Если сверло неожиданно заело (что приводит к

непредсказуемому и опасному поведению

инструмента), немедленно выключите инструмент

• В случае любой электрической или механической

неисправности немедленно выключите инструмент и

выньте вилку из розетки

• Закрепитеобрабатываемуюдеталь

(обрабатываемая деталь, зафиксированная

посредством зажимных устройств или тисков,

закрепляется лучше, нежели при помощи рук)

• Держитеэлектроинструменттолькоза

изолированныеповерхностирукояток,еслиВы

выполняетеработы,прикоторыхрабочий

инструментможетпопастьнаскрытую

электропроводкуилинасобственныйшнур

подключенияпитания (κонтакт с токоведущим

проводом ставит под напряжение также

металлические части электроинструмента и ведет к

поражению электрическим током)

• Используйтеподходящиеметаллодетекторы

длянахожденияскрытыхпроводокснабжения

илинаведитесправкивместныхпредприятиях

коммунальногохозяйства (контакт с

электропроводкой может привести к пожару и

электрическому удару; повреждение газопровода

может привести к взрыву; повреждение

водопровода может привести к повреждению

имущества или вызвать электрический удар)

• Необрабатывайтематериалыссодержанием

асбеста (асбест считается канцерогеном)

• Пыль от таких материалов, как свинцовосодержащая

краска, некоторые породы дерева, минералы и

металл, может быть вредна (контакт с такой пылью

или ее вдыхание может стать причиной

возникновения у оператора или находящихся рядом

лиц аллергических реакций и/или респираторных

заболеваний); надевайтереспираториработайте

спылеудаляющимустройствомпривключении

• Некоторые виды пыли классифицируются как

канцерогенные (например, дубовая или буковая

пыль), особенно в сочетании с добавками для

кондиционирования древесины; надевайте

респираториработайтеспылеудаляющим

устройствомпривключенииинструмента

• Следуйте принятым в вашей стране требованиям/

нормативам относительно пыли для тех материалов,

с которыми вы собираетесь работать

• Перед тем как положить инструмент, выключите

двигатель и убедитесь в том, что все движущиеся

детали полностью остановились

• Передрегулировкойилисменойпринадлежностей

обязательновыньтевилкуизсетевойрозетки

• Выключатель вкл/выкл 4

• Чувствительный курок выключателя (реагирует на

силу нажатия изменением скорости) 5

• Изменение напpавления вpащения 6

- выключатель вкл/выкл A 2 не работает, если не

установлен в положение лево/право

! изменятьнаправлениевращенияследует

тольковмоментполнойостановки

- вставьте бит в патрон до упора

! неиспользуйтебитысповрежденным

• Регулировка крутящего момента (VariTorque) 8

- крутящий момент будет увеличиваться при

вращении зажимного кольца муфты D от

положения 1 до положения 20; в положении E

муфта блокируется для обеспечения возможности

сверления или выполнения других работ в

условиях большой нагрузки

- при заворачивании винтов, вначале установите

регулировочное кольцо муфты VariTorque в

положение 1 и затем увеличивайте крутящий

момент пока не будет получена требуемая глубина

• Механический выбор передачи 9

- установите переключатель F на необходимую

! переключатьпередачидопускаетсянанизкой

- высокий крутящий момент

- для закручивания шурупов и сверления отверстий

- для нарезания резьбы

- низкий крутящий момент

- для сверления отверстий маленького диаметра

• Удерживание и направление инструмента 0

! вовремяработы,всегдадержитеинструмент

заместаправильногохвата,которые

обозначенысерымцветом

- содеpжите вентиляционные отвеpстия G 2 не

- не прилагайте чрезмерных усилий к инструменту,

дайте инструменту поработать за Вас

СОВЕТЫПОИСПОЛЬЗОВАНИЮ

• Используйте только надлежащие биты !

! непользуйтесьзатупившимисябитами

• Сверление черных металлов

- при сверлении отверстия большего диаметра

сначала просверлите отверстие меньшего

- периодически смазывайте сверло

• При завинчивании шурупа в месте поперечного

среза или рядом с ним, а также на кромке

деревянной детали рекомендуем во избежание

образования трещин сначала просверлить отверстие

• Для обеспечении оптимального режима работы

инструмента нажимайте на винт с постоянным

усилием при заворачивании и, особенно, при

• При заворачивании в твердое дерево

предварительно просверлите отверстие для винта

• Сверление по дереву без расщепления материала @

• Сверление в стенах без пыли #

• Сверление в потолках без пыли $

• Сверлению по кафелю без проскальзывания %

• См дополнительную инфоpмацию на сайте www.skil.

ТЕХОБСЛУЖИВАНИЕ/СЕРВИС

• Данный инструмент не подходит для промышленного

• Всегда содеpжите инстpумент и его шнуp в чистоте

(особенно вентиляционные отвеpстия G 2)

! передчисткойинстpументавыньтевилкуиз

• Если инструмент, несмотря на тщательные методы

изготовления и испытания, выйдет из строя, то

ремонт следует производить силами авторизованной

сервисной мастерской для электроинструментов

- отпpавьте неpазобpанный инстpумент со

свидетельством покупки Вашему дилеpу или в

ближайшую станцию обслуживания фиpмы SKIL

(адpеса и сxема обслуживания инстpумента

пpиведены в вебсайте www.skil.com)

ОХРАНАОКРУЖАЮЩЕЙСРЕДЫ

• Невыкидывайтеэлектроинструмент,

принадлежностииупаковкувместесбытовым

мусором (только для стран ЕС)

- во исполнение европейской директивы 2002/96/

ЕС об утилизации отслужившего свой срок

электрического и электронного оборудования и в

соответствии с действующим законодательством,

утилизация электроинструментов производится

отдельно от других отходов на предприятиях,

соответствующих условиям экологической

- значок ^ напомнит Вам об этом, когда появится

необходимость сдать электроинструмент на

ДЕКЛАРАЦИЯОСООТВЕТСТВИИ

• С полной ответственностью мы заявляем, что

описанный в разделе “Технические данные” продукт

соответствует нижеследующим стандартам или

нормативным документам: EN 60745, EN 61000, EN

55014 согласно положениям директив 2004/108/EC,

• Информация о сертификате соответствия

расположена на последней

странице настоящей Инструкции54

• Дата производства указана на табличке инстpумента

в формате ММ/ГГГГ (месяц/год)

• При измерении в соответствии co стандартoм EN

60745 уровень звукового давления для этого

инструмента составляет 79 дБ (A) и уровeнь

звуковой мощности - 90 дБ (A) (стандартное

отклонение: 3 dB), и вибрации - ✱ м/с² (по методу для

рук; недостоверность K = 1,5 м/с²)

✱ пpи свеpлении в металле <2,5 м/с²

✱ пpи заворачивании <2,5 м/с²

• Уровень вибрации был измерен в соответствии со

стандартизированным испытанием, содержащимся в

EN 60745; данная характеристика может

использоваться для сравнения одного инструмента с

другим, а также для предварительной оценки

воздействия вибрации при использовании данного

инструмента для указанных целей

- при использовании инструмента в других целях

или с другими/неисправными вспомогательными

приспособлениями уровень воздействия вибрации

может значительно повышаться

- в периоды, когда инструмент отключен или

функционирует без фактического выполнения

работы, уровень воздействия вибрации может

значительно снижаться

! защищайтесебяотвоздействиявибрации,

поддерживаяинструментиего

вспомогательныеприспособлениявисправном

состоянии,поддерживаярукивтепле,атакже

правильноогранизовуясвойрабочийпроцесс

положень директив 2004/108/EG, 2006/42/EG,

указания може да доведе до токов удар, пожар и/или

b) Неработетеселектроинструментавсредас

случайнеседопускаизменянена

грайфер, защитна каска или шумозаглушители

трудова злополука.65

4)ВНИМАТЕЛНООТНОШЕНИЕКЪМ

производителя диапазон на натоварване.

електроинструмента,дазаменятеработни

електроинструмента по невнимание.

производителя.Сдейностиипроцедури,

неочаквано заседне (пpедизвиквайки внезапно,

изваждайтещепселаотконтактана

• Поддъpжайте винаги електpоинстpумента и

ръка-рамо; неопределеност K = 1,5 м/с²)

✱ пpи пpобиване в метал <2,5 м/с²

✱ пpи завиване <2,5 м/с²

• Нивото на предадените вибрации е измерено в

вашитемоделинаработа

C Брзостегачка глава

БЕЗБЕДНОСНИУПАТСТВАЗАДУПЧАЛКИ/

Сертификат о соответствии

RU C-NL.ME77.B.00474

Срок действия сертификата о соответствии

ООО «Центр по сертификации

стандартизации и систем качества

электро-машиностроительной продукции»

141400, Химки Московской области

ул. Ленинградская, 29

2610Z04461 08/13 60
