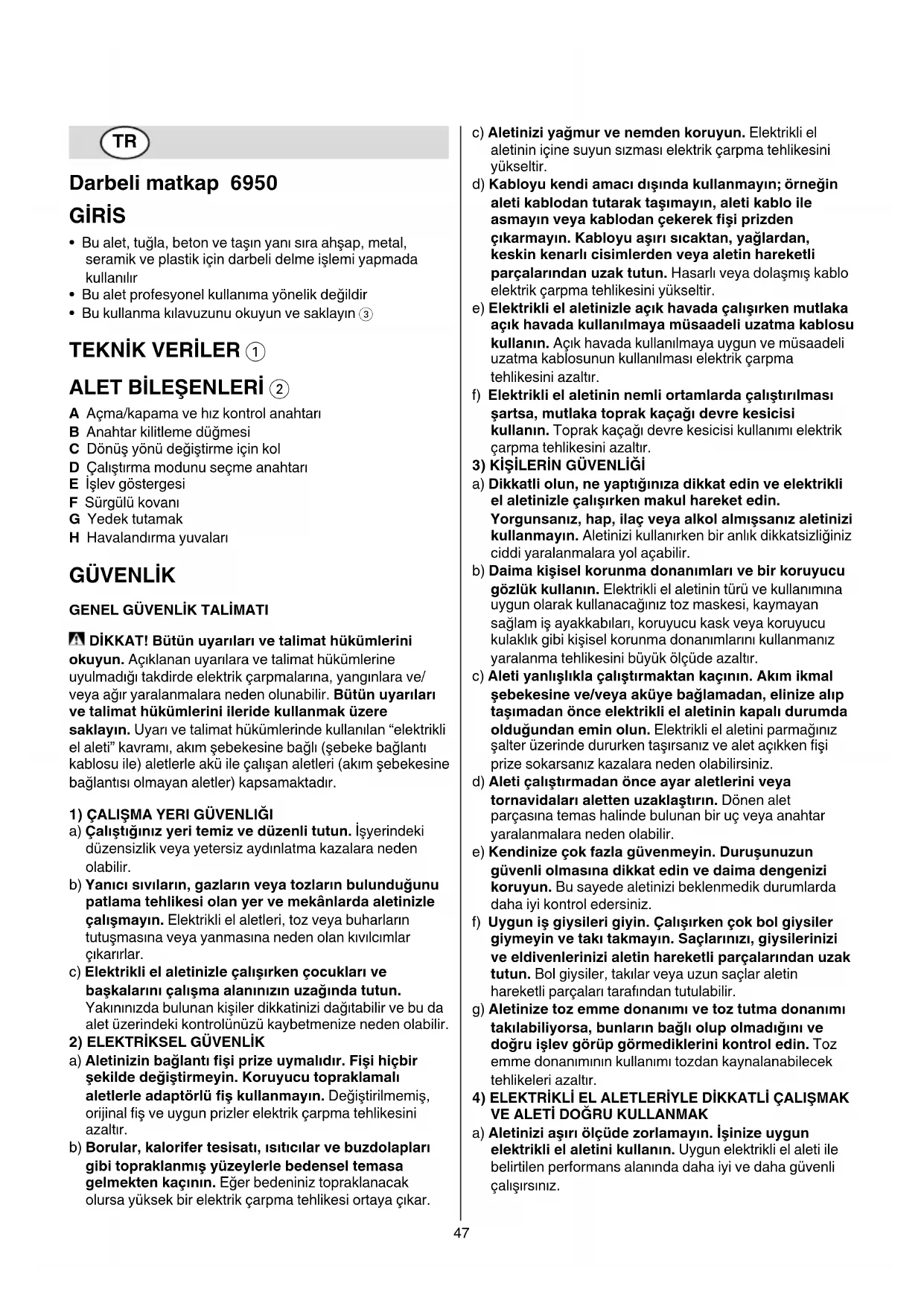

MODE D'EMPLOI 6950 AD SKIL

• Bu alet, tuğla, beton ve taşın yanı sıra ahşap, metal,

seramik ve plastik için darbeli delme işlemi yapmada

• Bu alet profesyonel kullanıma yönelik değildir

• Bu kullanma kılavuzunu okuyun ve saklayın 3

A Açma/kapama ve hız kontrol anahtarı

B Anahtar kilitleme düğmesi

C Dönüş yönü değiştirme için kol

D Çalıştırma modunu seçme anahtarı

H Havalandırma yuvaları

GÜVENLİK GENEL GÜVENLİK TALİMATI DİKKAT! Bütün uyarıları ve talimat hükümlerini

okuyun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/

veya ağır yaralanmalara neden olunabilir. Bütün uyarıları

ve talimat hükümlerini ileride kullanmak üzere

saklayın. Uyarı ve talimat hükümlerinde kullanılan “elektrikli

el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı

kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine

bağlantısı olmayan aletler) kapsamaktadır.

1) ÇALIŞMA YERI GÜVENLIĞI

a) Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki

düzensizlik veya yetersiz aydınlatma kazalara neden

b) Yanıcı sıvıların, gazların veya tozların bulunduğunu

patlama tehlikesi olan yer ve mekânlarda aletinizle

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına veya yanmasına neden olan kıvılcımlar

c) Elektrikli el aletinizle çalışırken çocukları ve

başkalarını çalışma alanınızın uzağında tutun.

Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da

alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2) ELEKTRİKSEL GÜVENLİK

a) Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir

şekilde değiştirmeyin. Koruyucu topraklamalı

aletlerle adaptörlü fiş kullanmayın. Değiştirilmemiş,

orijinal fiş ve uygun prizler elektrik çarpma tehlikesini

b) Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları

gibi topraklanmış yüzeylerle bedensel temasa

gelmekten kaçının. Eğer bedeniniz topraklanacak

olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.

c) Aletinizi yağmur ve nemden koruyun. Elektrikli el

aletinin içine suyun sızması elektrik çarpma tehlikesini

d) Kabloyu kendi amacı dışında kullanmayın; örneğin

aleti kablodan tutarak taşımayın, aleti kablo ile

asmayın veya kablodan çekerek fişi prizden

çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan,

keskin kenarlı cisimlerden veya aletin hareketli

parçalarından uzak tutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini yükseltir.

e) Elektrikli el aletinizle açık havada çalışırken mutlaka

açık havada kullanılmaya müsaadeli uzatma kablosu

kullanın. Açık havada kullanılmaya uygun ve müsaadeli

uzatma kablosunun kullanılması elektrik çarpma

tehlikesini azaltır.

f) Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa, mutlaka toprak kaçağı devre kesicisi

kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik

çarpma tehlikesini azaltır.

3) KİŞİLERİN GÜVENLİĞİ

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli

el aletinizle çalışırken makul hareket edin.

Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi

kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz

ciddi yaralanmalara yol açabilir.

b) Daima kişisel korunma donanımları ve bir koruyucu

gözlük kullanın. Elektrikli el aletinin türü ve kullanımına

uygun olarak kullanacağınız toz maskesi, kaymayan

sağlam iş ayakkabıları, koruyucu kask veya koruyucu

kulaklık gibi kişisel korunma donanımlarını kullanmanız

yaralanma tehlikesini büyük ölçüde azaltır.

c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal

şebekesine ve/veya aküye bağlamadan, elinize alıp

taşımadan önce elektrikli el aletinin kapalı durumda

olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve alet açıkken fişi

prize sokarsanız kazalara neden olabilirsiniz.

d) Aleti çalıştırmadan önce ayar aletlerini veya

tornavidaları aletten uzaklaştırın. Dönen alet

parçasına temas halinde bulunan bir uç veya anahtar

yaralanmalara neden olabilir.

e) Kendinize çok fazla güvenmeyin. Duruşunuzun

güvenli olmasına dikkat edin ve daima dengenizi

koruyun. Bu sayede aletinizi beklenmedik durumlarda

daha iyi kontrol edersiniz.

f) Uygun iş giysileri giyin. Çalışırken çok bol giysiler

giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi

ve eldivenlerinizi aletin hareketli parçalarından uzak

tutun. Bol giysiler, takılar veya uzun saçlar aletin

hareketli parçaları tarafından tutulabilir.

g) Aletinize toz emme donanımı ve toz tutma donanımı

takılabiliyorsa, bunların bağlı olup olmadığını ve

doğru işlev görüp görmediklerini kontrol edin. Toz

emme donanımının kullanımı tozdan kaynalanabilecek

tehlikeleri azaltır.

4) ELEKTRİKLİ EL ALETLERİYLE DİKKATLİ ÇALIŞMAK VE ALETİ DOĞRU KULLANMAK

a) Aletinizi aşırı ölçüde zorlamayın. İşinize uygun

elektrikli el aletini kullanın. Uygun elektrikli el aleti ile

belirtilen performans alanında daha iyi ve daha güvenli

b) Açma/kapama şalteri arızalı olan elektrikli el aletini

kullanmayın. Açılıp kapanamayan bir elektrikli el aleti

tehlikelidir ve onarılması gerekir.

c) Alette bir ayarlama işlemine başlamadan ve/veya

aküyü çıkarmadan önce, herhangi bir aksesuarı

değiştirirken veya aleti elinizden bırakırken fişi

prizden çekin. Bu önlem, aletin kontrolünüz dışında ve

istenmeden çalışmasını önler.

d) Kullanım dışında iken elektrikli el aletinizi çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı

bilmeyen veya bu güvenlik talimatını okumayan

kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri

tehlikeli olabilirler.

e) Aletinizin bakımını özenle yapın. Aletin hareketli

parçalarının kusursuz işlev görüp görmediklerini ve

sıkışmadıklarını, parçaların kırık veya hasarlı olup

olmadıklarını kontrol edin, aksi takdirde alet işlevini

tam olarak yerine getiremez. Aletinizi kullanmadan

önce hasarlı parçaları onartın. Birçok iş kazası aletlerin

kötü ve yetersiz bakımından kaynaklanır.

f) Kesici uçları keskin ve temiz tutun. İyi bakım görmüş

kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler.

g) Elektrikli el aletlerini, aksesuarı, uçları ve

benzerlerini bu güvenlik talimatına uygun olarak

kullanın. Aletinizi kullanırken çalışma koşullarını ve

yaptığınız işi daima dikkate alın. Elektrikli el aletlerini

kendileri için öngörülen işlerin dışında kullanmak tehlikeli

durumların ortaya çıkmasına neden olabilir.

a) Aletinizi sadece uzman bir elemana ve orijinal yedek

parçalar kullandırarak onartın. Böylelikle aletin

güvenliğini korumuş olursunuz.

DARBELİ MATKAP İÇİN GÜVENLİK TALİMATI GENEL

• Güç geriliminin, aletin özellik plakasında belirtilen voltaj

değeriyle aynı olduğunu sık sık kontrol edin (230V veya

240V aletler 220V kaynağa bağlanabilir)

• Bu alet 16 yaşının altındaki kişiler tarafından

• Bu aletle asbest içeren malzemeleri işlemeyin

(asbest kanserojen bir madde kabul edilir)

• Kordon hasarlı iken cihazı kesinlikle kullanmayınız;

uzman bir kişi tarafından değiştirtiniz

• İstediğiniz ayar değişikliklerini ve aksesuar

değişikliklerini yapmadan önce mutlaka şebeke

fişini prizden çekin

• SKIL sadece orjinal aksesuarlar kullanıldığında aletin

düzgün çalışmasını garanti eder

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en

azından aletin boştaki en yüksek devir sayısı kadar

• Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları

• İş parçasının vida, çivi ve benzeri malzeme tarafından

hasar görmemesi için dikkatli olun; çalışmaya

başlamadan önce bunları çıkartın

• Çalıştığınız parçayı sabitleyin (kıskaçlarla ya da

mengeneyle sabitlenmiş bir iş parçası elle tutulan işten

• Görünmeyen elektrik kablolarını belirlemek için

uygun bir tarama cihazı kullanın veya yerel akım

ikmal şirketlerinden yardım isteyin (elektrik

kablolarıyla temas, yangın çıkmasına veya elektrik

çarpmalarına neden olabilir; bir gaz borusu hasar görürse

patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi

halinde maddi hasarlar meydana gelebilir veya elektrik

çarpma tehlikesi ortaya çıkabilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal

gibi malzemelerden çıkan toz zararlı olabilir (tozla

temasta bulunulması veya solunması operatörde veya

yakında bulunan kişilerde alerjik reaksiyonlara ve/veya

solunum yolu hastalıklarına neden olabilir); toz maskesi

takın ve toz ekstraksiyon cihazıyla çalışın

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu),

bilhassa ahşap yenileme katkı maddeleriyle birlikte,

karsinojenik olarak sınıflandırılır; toz maskesi takın ve

toz ekstraksiyon cihazı ile çalışın (bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal

taleplerini takip ediniz

• Darbeli delme yaparken koruyucu kulaklık kullanın

(çalışırken çıkan gürültü kalıcı işitme kayıplarına neden

• Aleti ile birlikte teslim edilen ek tutamağı kullanın

(aletin kontrolünün kaybı yaralanmalara neden olabilir)

• Çalışma esnasından uç görünmeyen elektrik

kablolarına veya kendi bağlantı kablosuna temas

etme olasılığı olan işleri yaparken aleti sadece

izolasyonlu tutamaklarından tutun (gerilim ileten

kablolarla temas elektrikli el aletinin metal parçalarını da

elektrik akımına maruz bırakabilir ve elektrik çarpmasına

• Kabloyu her zaman aletin hareketli parçalarından uzak

• Elektriksel veya mekaniksel hatalı çalısma durumunda

aleti hemen kapatın ve fişi çekin

• Eğer cihazı kullanırken kordon hasar görür yada kesilirse,

kordona kesinlikle dokunmayınız ve derhal fişi çekiniz

• Eğer matkap beklenmedik şekilde sıkışırsa (ani tehlikeli

bir tepkiye sebep olarak) aleti hemen kapatın

• Sıkışma yüzünden meydana gelebilecek güçlerin

farkında olun (özellikle metal delerken); daime yardımcı

kulpunu G 2 kullanın ve güvenli bir duruş alın

• Aletinizi bırakıp gitmeden önce mutlaka kapatın ve döner

parçaların tam olarak durmasını bekleyin

• Sürekli kullanım için anahtar kilitleme 5

• Düzgün başlama için hız kontrolü 6

• Dönüş yönünü değiştirme 7

- sol/sağ pozisyonları doğru olarak kilitlenme yapmadığı

takdirde, açma/kapama şalteri A çalışmaz

! dönüş yönünü sadece alet tamamen dururken

• Uçları değiştirme 8

- düğmeyi D yerine tam oturana kadar “uç değiştirme”

konumuna getirin (sadece alet kapalıyken ve

cihazın fişi takılı değilken)

- uçları yuvaya mümkün olduğu kadar çok itin

- kovan bir “klik” sesi verince, uç yerine tam oturmuş

! hasarlı uçları kullanmayın

! alete zarar verebileceğinden, düğme D “uç

değiştirme” konumuna getirilmişken matkapla

delme çalışması yapmayın

• Çalıştırma modunu seçme 9

- D anahtarı kilitleninceye kadar istenen çalıştırma

! çalıştırma modunu sadece alet kapalıyken ve

cihazın fisi takılı degilken seçin

• Delik derinliğinin ayarlanması 0

• Aletin tutulması ve kullanılması !

! çalışma esnasında, aleti daima gri renkli

bölge(ler)den tutun(uz)

- daime yardımcı kulpunu G kullanın (gösterildiği gibi

- havalandırma yuvalarını kapatmayın

- alete çok fazla baskı uygulamayın, bırakın alet sizin

• Uygun uçları kullanın @

! betonu delmek için sadece keskin ve yüksek

kaliteli uçlar kullanın (referans olarak aletle

birlikte verilen ucu kullanın)

• Metalde delik açarken

- önce kuçük bir kılavuz delik açın

- matkap uçlarını belirli aralıklarla yağlayın

• Tahtada çatlaksız delme #

• Duvarlarda tozsuz delme $

• Tavanlarda tozsuz delme %

• Fayans üzerinde kaydırmadan delme ^

• Daha fazla ipucu için www.skileurope.com sitesini gezin

• Aleti ve kablosunu daima temiz tutun (özellikle

havalandırma yuvalarını H 2)

! temizlemeden önce, cihazın fişini prizden çekin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli

aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizide

ekleyerek satıcınıza veya en yakın SKIL servisine

ulaştırın (adresler ve aletin servis şemaları

www.skileurope.com adresinde listelenmiştir)

• Elektrikli aletlerini, aksesuarları ve ambalajları

evdeki çöp kutusuna atmayınız (sadece AB ülkeleri

- kullanılmış elektrikli aletleri, elektrik ve elektronikli eski

cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine

göre ve bu yönergeler ulusal hukuk kurallarına göre

uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına

uygun bir şekilde tekrar değerlendirmeye

- sembol & size bunu anımsatmalıdır

• Yeğane sorumlu olarak, bu ürünün aşağıdaki standartlara

veya standart belgelerine uygun olduğunu beyan ederiz:

EN 60745, EN 61000, EN 55014, yönetmeliği hükümleri

uyarınca 2004/108/EG, 2006/42/EG, 2011/65/EU

• Teknik belgelerin bulunduğu merkez: SKIL Europe BV

• Ölçülen EN 60745 göre ses basıncı bu makinanın

seviyesi 95 dB(A) ve çalışma sırasındaki gürültü

106 dB(A) (standart sapma: 3 dB), ve titreşim ✱ m/s²

✱ metalde delerken 3,6 m/s²

• Titreşim emisyon seviyesi EN 60745’te sunulan standart

teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla

karşılaştırmak amacıyla ve aletin söz konusu

uygulamalarda kullanılması sırasında titreşime maruz

kalma derecesinin ön değerlendirmesi olarak kullanılabilir

- aletin farklı uygulamalar için veya farklı ya da bakımı

yetersiz yapılmış aksesuarlarla kullanılması, maruz

kalma seviyesini belirgin biçimde artırabilir

- aletin kapalı olduğu veya çalıştığı ancak gerçek

anlamda iş yapmadığı zamanlarda, maruz kalma

seviyesi belirgin biçimde azalabilir

! aletin ve aksesuarlarının bakımını yaparak,

ellerinizi sıcak tutarak ve iş modellerinizi

düzenleyerek kendinizi titreşimin etkilerinden
