NÁVOD K OBSLUZE 6950 AD SKIL

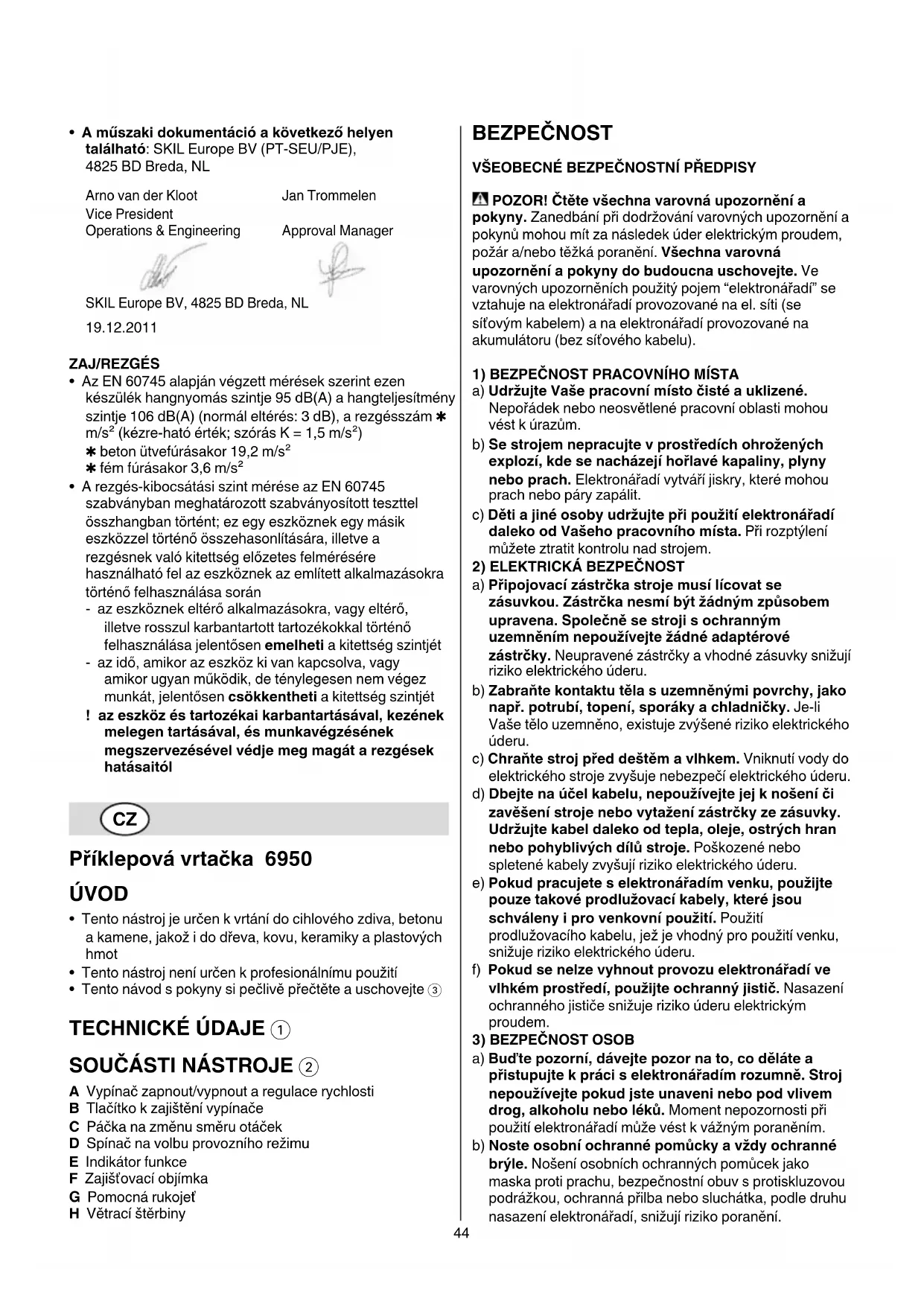

Příklepová vrtačka 6950

• Tento nástroj je určen k vrtání do cihlového zdiva, betonu

a kamene, jakož i do dřeva, kovu, keramiky a plastových

• Tento nástroj není určen k profesionálnímu použití

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 3

A Vypínač zapnout/vypnout a regulace rychlosti

B Tlačítko k zajištění vypínače

C Páčka na změnu směru otáček

D Spínač na volbu provozního režimu

F Zajišťovací objímka

BEZPEČNOST VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY POZOR! Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování varovných upozornění a

pokynů mohou mít za následek úder elektrickým proudem,

požár a/nebo těžká poranění. Všechna varovná

upozornění a pokyny do budoucna uschovejte. Ve

varovných upozorněních použitý pojem “elektronářadí” se

vztahuje na elektronářadí provozované na el. síti (se

síťovým kabelem) a na elektronářadí provozované na

akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené.

Nepořádek nebo neosvětlené pracovní oblasti mohou

b) Se strojem nepracujte v prostředích ohrožených

explozí, kde se nacházejí hořlavé kapaliny, plyny

nebo prach. Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití elektronářadí

daleko od Vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně se stroji s ochranným

uzemněním nepoužívejte žádné adaptérové

zástrčky. Neupravené zástrčky a vhodné zásuvky snižují

riziko elektrického úderu.

b) Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li

Vaše tělo uzemněno, existuje zvýšené riziko elektrického

c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektrického stroje zvyšuje nebezpečí elektrického úderu.

d) Dbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení stroje nebo vytažení zástrčky ze zásuvky.

Udržujte kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko elektrického úderu.

e) Pokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou

schváleny i pro venkovní použití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko elektrického úderu.

f) Pokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte ochranný jistič. Nasazení

ochranného jističe snižuje riziko úderu elektrickým

a) Buďte pozorní, dávejte pozor na to, co děláte a

přistupujte k práci s elektronářadím rozumně. Stroj

nepoužívejte pokud jste unaveni nebo pod vlivem

drog, alkoholu nebo léků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

b) Noste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako

maska proti prachu, bezpečnostní obuv s protiskluzovou

podrážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.45

c) Zabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než

jej uchopíte, ponesete či připojíte na zdroj proudu a/

nebo akumulátor. Máte li při nošení elektronářadí prst

na spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

d) Než stroj zapnete, odstraňte seřizovací nástroje

nebo šroubovák. Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy

udržujte rovnováhu. Tím můžete stroj v neočekávaných

situacích lépe kontrolovat.

f) Noste vhodný oděv. Nenoste žádný volný oděv

nebo šperky. Vlasy, oděv a rukavice udržujte daleko

od pohybujících se dílů. Volný oděv, šperky nebo

dlouhé vlasy mohou být zachyceny pohybujícími se díly.

g) Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu

určený stroj. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

c) Než provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte akumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí stroje.

d) Uchovávejte nepoužívané elektronářadí mimo

dosah dětí. Nenechte stroj používat osobám, které

se strojem nejsou seznámeny nebo nečetly tyto

pokyny. Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujte o stroj svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují

se, zda díly nejsou zlomené nebo poškozené tak, že

je omezena funkce stroje. Poškozené díly nechte

před nasazením stroje opravit. Mnoho úrazů má

příčinu ve špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

g) Používejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů. Respektujte

přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může

vést k nebezpečným situacím.

a) Nechte Váš stroj opravit pouze kvalifikovaným

odborným personálem a pouze s originálními

náhradními díly. Tím bude zajištěno, že bezpečnost

stroje zůstane zachována.

BEZPEČNOSTNÍ POKYNY PRO PŘÍKLEPOVÉ VRTAČKY OBECNĚ

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí

uvedené na typovém štítku nástroje (nářadí určené k

napájení 230V nebo 240V lze použít též v síti 220V)

• Tento nástroj nesmí používat osoby mladdí 16 let

• Neopracovávajte žádný materiál obsahující azbest

(azbest je karcinogenní)

• Pila se nesmí používat, je-li její přívodní šňůra poškozená;

nechte si je kvalifikovaným pracovníkem vyměnit

• Před seřizováním, měněním pilových listů a

příslušenství, vždy vytáhněte zástrčku nářadí z el.

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy,

používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky

jsou alespoň tak vysoké jako nejvyšší otáčky stroje

• Používejte zcela rozvinuté a bezpečné prodlužovací

šňůry o kapacitě 16 ampér

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti

snadno zápalných nebo výbušných materiálů; před

zahájením práce je odstraňte

• Zajistěte obráběný díl (obráběný díl uchycený pomocí

upínacích zařízení nebo ve svěráku je mnohem

bezpečnější než v ruce)

• Použijte vhodné hledací přístroje k vyhledání

skrytých přívodních vedení nebo přizvěte místní

dodavatelskou společnost (kontakt s el. vedením

může vést k požáru a elektrickému úderu; poškození

plynového vedení může vést k explozi; proniknutí do

vodovodního potrubí může způsobit věcné škody nebo

• Prach z látek, jako jsou barvy obsahující olovo, některé

druhy dřeva, minerály a kovy, může být škodlivý (kontakt

s prachem nebo jeho vdechnutí může způsobit

alergickou reakci a/nebo vyvolat respirační choroby u

obsluhy nebo přihlížejících); noste protiprachovou

masku a pracujte se zařízením na odsávání prachu,

pokud je možné jej připojit

• Některé druhy prachu jsou klasifikovány jako

karcinogenní (například dubový a bukový prach) zejména

ve spojení s přísadami pro úpravu dřeva; noste

protiprachovou masku a pracujte se zařízením na

odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném

• Při příklepovém vrtání noste ochranu sluchu

(působení hluku může způsobit ztrátu sluchu)

• Používejte přídavné rukojeti dodávané s nářadím

(ztráta kontroly může vést ke zraněním)

• Pokud provádíte práce, při kterých může nasazovací

nástroj zasáhnout skrytá elektrická vedení nebo

vlastní síťový kabel, pak držte elektronářadí na

izolovaných plochách rukojeti (kontakt s vedením pod

napětím může přivést napětí i na kovové díly

elektronářadí a vést k úderu elektrickým proudem)

• Šňůru udržujte vždy mimo dosah pohyblivých částí

• V případě atypického chování nebo cizích hluků ihned

vypněte nářadí a vytáhněte zástrčku

• Jestliže přívodní šňůru při práci podkodíte nebo proříznete,

nedotýkejte se jí a okamžitě ji vytáhněte ze síťové zásuvky

• Jestliže se vrták neočekávaně zadře (a způsobí náhlou,

nebezpečnou reakci), okamžitě nástroj vypněte46

• Nezapomeňte, že při zadření vznikají určité síly (zejména

při vrtání kovů); vždy držte nářadí za pomocná rukojeť

G 2 a pevně se postavte

• Jakmile se hodláte vzdálit od nářadí, měl byste ho

vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Aretace spínače pro nepřetržité použití 5

• Regulátor rychlosti k hladkému startu 6

• Změna směru otáček 7

- jestliže poloha doleva/doprava správně nezapadne,

není možno zapnout vypínač A

! směr otáček se smí změnit pouze je-li nástroj

- otáčejte přepínačem D pro “výměnu vrtáků” až na

doraz (cvakne) (přepínač lze použít pouze pokud je

nástroj vypnutý a zástrčka odpojená)

- zasuňte hrot co nejhlouběji do sklíčidle

- jakmile sklíčidlo cvakne, vrták je správně upevněn

! nepoužívejte poškozené hroty

! nikdy nezačínejte vrtat, pokud je přepínač D

nastaven do polohy pro “výměnu vrtáků”, mohlo

by dojít k poškození nástroje

• Volba provozního režimu 9

- otáčejte spínačem D do požadovaného provozního

režimu, dokud nezaklapne

2 = příklepové vrtání

! provozní režim nastavujte pouze při vypnutém

nástroji a když je zástrčka odpojená

• Seřizování hloubky vrtání 0

• Držení a vedení nástroje !

! při práci vždy držte nástroj v šedě zabarvené

- vždy držte nářadí za pomocná rukojeť G (lze ji

regulovat podle obrázku)

- udržujte větrací štěrbiny volné

- na nástroj příliš netlačte; nechte jej, aby pracoval za vás

• Používejte správné vrtáky @

! pro vrtání do betonu používejte pouze vysoce

kvalitní ostré vrtáky (jako referenci použijte vrták

- předvrtejte napřed malý otvor

- vrták při práci občas naolejujte

• Vrtání dřeva bez vzniku třísek #

• Bezprašné vrtání zdí $

• Bezprašné vrtání stropů %

• Vrtání dlaždic bez skluzu ^

• Další tipy najdete na www.skileurope.com

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací

! před čištěním odpojte zástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše nástroje, svěřte provedení opravy autorizovanému

servisnímu středisku pro elektronářadí firmy SKIL

- zašlete nástroj nerozebraný spolu s potvrzením o

nákupu své prodejně nebo nejbližšímu servisu značky

SKIL (adresy a servisní schema nástroje najdete na

• Elektrické nářadí, doplňky a balení nevyhazujte do

komunálního odpadu (jen pro státy EU)

- podle evropské směrnice 2002/96/EG o nakládání s

použitými elektrickými a elektronickými zařízeními a

odpovídajících ustanovení právních předpisů

jednotlivých zemí se použitá elektrická nářadí, musí

sbírat odděleně od ostatního odpadu a podrobit

ekologicky šetrnému recyklování

- symbol & na to upozorňuje

• Potvrzujeme na odpovědnost, že tento výrobek odpovídá

následujícím normám nebo normativním podkladům:

EN 60745, EN 61000, EN 55014, podle ustanovení

směrnic 2004/108/ES, 2006/42/ES, 2011/65/EU

• Technická dokumentace u: SKIL Europe BV

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto

přístroje 95 dB(A) a dávka hlučnosti 106 dB(A)

(standardní odchylka: 3 dB), a vibrací ✱ m/s² (metoda

ruka-paže; nepřesnost K = 1,5 m/s²)

✱ při vrtání do betonu s příklepem 19,2 m/s²

✱ při vrtání do kovu 3,6 m/s²

• Úroveň vibrací byla měřena v souladu se

standardizovaným testem podle EN 60745; je možné ji

použít ke srovnání jednoho přístroje s druhým a jako

předběžné posouzení vystavování se vibracím při

používání přístroje k uvedeným aplikacím

- používání přístroje k jiným aplikacím nebo s jiným či

špatně udržovaným příslušenstvím může zásadně

zvýšit úroveň vystavení se vibracím

- doba, kdy je přístroj vypnutý nebo kdy běží, ale ve

skutečnosti není využíván, může zásadně snížit

úroveň vystavení se vibracím

! chraňte se před následky vibrací tak, že budete

dbát na údržbu přístroje a příslušenství, budete

si udržovat teplé ruce a uspořádáte si své

keramických materiálov a plastov

výstražných upozornení a pokynov uvedených v

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

bezpečnostné pokyny starostlivo uschovajte na

zásahu elektrickým prúdom.

zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia,

na jeho vešanie, ani za ňu nevyťahujte zástrčku zo

f) Ak sa nedá vyhnúť použitiu ručného elektrického

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním

ručného elektrického náradia sa vždy presvedčte sa,

ako odložíte náradie, vždy vytiahnite zástrčku

e) Elektrické náradie starostlivo ošetrujte. Skontrolujte,

Pred použitím ručného elektrického náradia dajte

poškodené súčiastky opraviť. Nejeden úraz bol

spôsobený zle udržiavaným náradím.72

f) Používané nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

kvalifikovanému personálu a používajte len

napätie uvedené na štítku nástroja (nástroj s menovitým

kovovými predmetmi v obrobku; zoberte ich dole prv než

• Zaistite obrábaný diel (obrábaný diel uchytený

tváre a pracujte so zariadením na odsávanie prachu,

ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

• Držte elektrické náradie len za izolované plochy

zastavte okamžite nástroj a vytiahnite zástrčku z

• Ak sa hrot vrtáka neočakávane vzprieči (a spôsobí náhlu,

! ak je vypínač D nastavený v polohe “výmena

režimu, kým nezaklapne

! počas práce vždy držte nástroj v oblasti sivého

- vždy použite pomocná rukoväť G (má sa nastaviť

- vetracie štrbiny udržujte nezakryté

• Vŕtanie do dreva bez triesok #

• Bezprachové vŕtanie do tehál $

• Bezprachové vŕtanie do stropov %

• Vŕtanie do kachličiek bez šmýkania ^

použitými elektrickými a elektronickými zariadeniami a

zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

tohto nástroja 95 dB(A) a úroveň akustického výkonu je
