MANUAL DE UTILIZARE 6950 AD SKIL

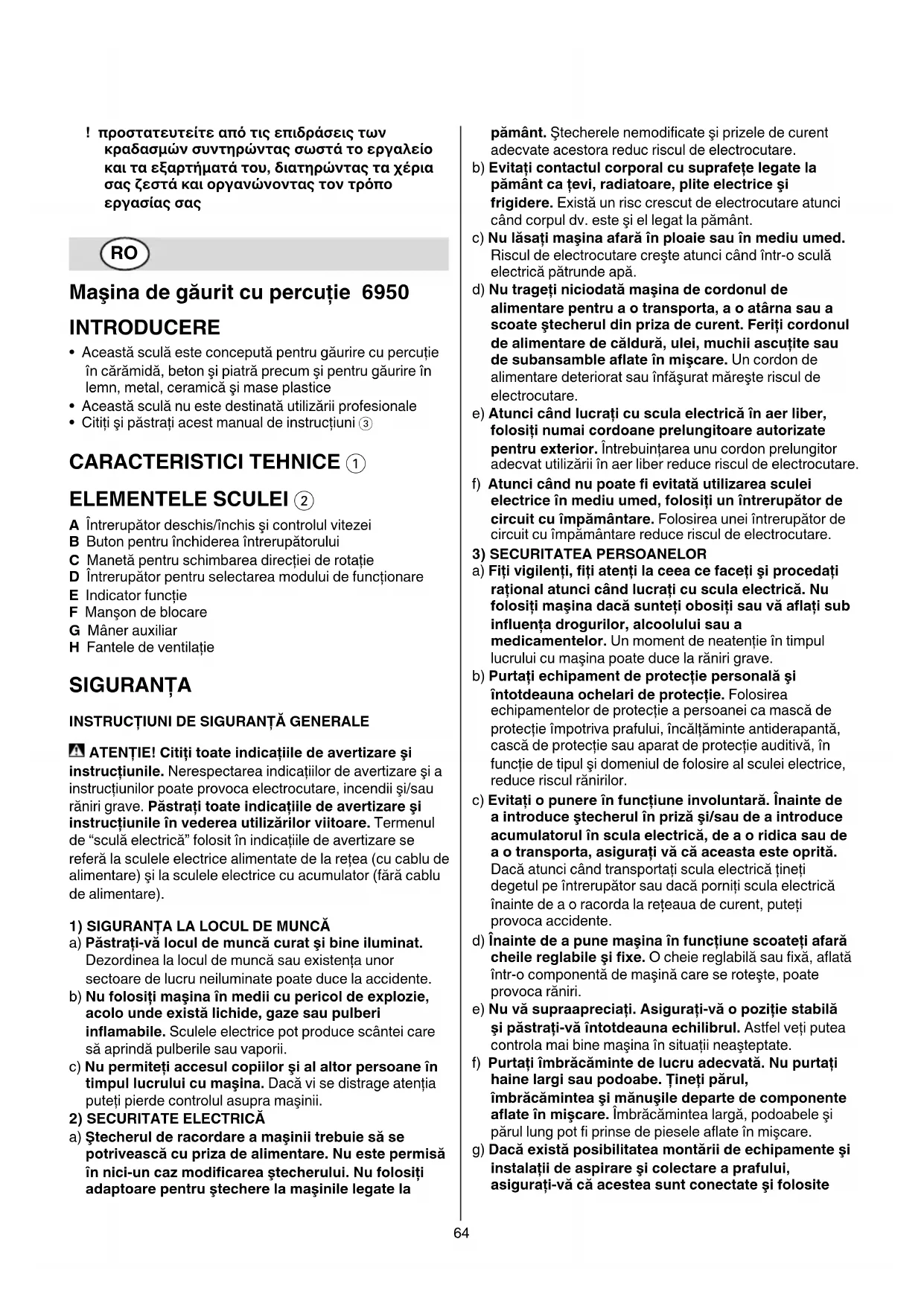

Maşina de găurit cu percuţie 6950

• Această sculă este concepută pentru găurire cu percuţie

în cărămidă, beton şi piatră precum şi pentru găurire în

lemn, metal, ceramică şi mase plastice

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni 3

CARACTERISTICI TEHNICE 1

A Întrerupător deschis/închis şi controlul vitezei

B Buton pentru închiderea întrerupătorului

C Manetă pentru schimbarea direcţiei de rotaţie

D Întrerupător pentru selectarea modului de funcţionare

H Fantele de ventilaţie

SIGURANŢA INSTRUCŢIUNI DE SIGURANŢĂ GENERALE ATENŢIE! Citiţi toate indicaţiile de avertizare şi

instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

răniri grave. Păstraţi toate indicaţiile de avertizare şi

instrucţiunile în vederea utilizărilor viitoare. Termenul

de “sculă electrică” folosit în indicaţiile de avertizare se

referă la sculele electrice alimentate de la reţea (cu cablu de

alimentare) şi la sculele electrice cu acumulator (fără cablu

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nu folosiţi maşina în medii cu pericol de explozie,

acolo unde există lichide, gaze sau pulberi

inflamabile. Sculele electrice pot produce scântei care

să aprindă pulberile sau vaporii.

c) Nu permiteţi accesul copiilor şi al altor persoane în

timpul lucrului cu maşina. Dacă vi se distrage atenţia

puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se

potrivească cu priza de alimentare. Nu este permisă

în nici-un caz modificarea ştecherului. Nu folosiţi

adaptoare pentru ştechere la maşinile legate la

pământ. Ştecherele nemodificate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţe legate la

pământ ca ţevi, radiatoare, plite electrice şi

frigidere. Există un risc crescut de electrocutare atunci

când corpul dv. este şi el legat la pământ.

c) Nu lăsaţi maşina afară în ploaie sau în mediu umed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.

d) Nu trageţi niciodată maşina de cordonul de

alimentare pentru a o transporta, a o atârna sau a

scoate ştecherul din priza de curent. Feriţi cordonul

de alimentare de căldură, ulei, muchii ascuţite sau

de subansamble aflate în mişcare. Un cordon de

alimentare deteriorat sau înfăşurat măreşte riscul de

e) Atunci când lucraţi cu scula electrică în aer liber,

folosiţi numai cordoane prelungitoare autorizate

pentru exterior. Întrebuinţarea unu cordon prelungitor

adecvat utilizării în aer liber reduce riscul de electrocutare.

f) Atunci când nu poate fi evitată utilizarea sculei

electrice în mediu umed, folosiţi un întrerupător de

circuit cu împământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu scula electrică. Nu

folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi sub

influenţa drogurilor, alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţi echipament de protecţie personală şi

întotdeauna ochelari de protecţie. Folosirea

echipamentelor de protecţie a persoanei ca mască de

protecţie împotriva prafului, încălţăminte antiderapantă,

cască de protecţie sau aparat de protecţie auditivă, în

funcţie de tipul şi domeniul de folosire al sculei electrice,

reduce riscul rănirilor.

c) Evitaţi o punere în funcţiune involuntară. Înainte de

a introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de

a o transporta, asiguraţi vă că aceasta este oprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

d) Înainte de a pune maşina în funcţiune scoateţi afară

cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată

într-o componentă de maşină care se roteşte, poate

e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă

şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi

haine largi sau podoabe. Ţineţi părul,

îmbrăcămintea şi mănuşile departe de componente

aflate în mişcare. Îmbrăcămintea largă, podoabele şi

părul lung pot fi prinse de piesele aflate în mişcare.

g) Dacă există posibilitatea montării de echipamente şi

instalaţii de aspirare şi colectare a prafului,

asiguraţi-vă că acestea sunt conectate şi folosite65

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE ELECTRICE

a) Nu suprasolicitaţi maşina. Folosiţi scula electrică

destinată executării lucrării dumneavoastră. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere specificat.

b) Nu folosiţi scula electrică dacă are întrerupătorul

defect. O sculă electrică, care nu mai poate fi pornită sau

oprită este periculoasă şi trebuie reparată.

c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a

schimba accesorii sau de a pune maşina la o parte.

Această măsură preventivă reduce riscul unei porniri

involuntare a maşinii.

d) În caz de nefolosire păstraţi maşinile la loc

inaccesibil copiilor. Nu permiteţi persoanelor care

nu sunt familiarizate cu maşina sau care n-au citit

prezentele instrucţiuni, să folosească maşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi-vă cu grijă maşina. Controlaţi dacă

componentele mobile funcţionează corect şi dacă

nu se blochează, dacă nu există piese defecte sau

deteriorate, care să afecteze funcţionarea maşinii.

Înainte de a repune în funcţiune maşina, duceţi-o la

un atelier de asistenţă service pentru repararea sau

înlocuirea pieselor deteriorate. Multe accidente s-au

datorat întreţinerii defectuoase a sculelor electrice.

f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile

atent întreţinute, cu muchii tăietoare bine ascuţite se

blochează mai greu şi pot fi conduse mai uşor.

g) Folosiţi sculele electrice, accesoriile, dispozitivele

de lucru etc. conform prezentelor instrucţiuni. Ţineţi

seama de condiţiile de lucru şi de lucrarea care

trebuie executată. Întrebuinţarea unor scule electrice

destinate altor utilizări decât cele preconizate, poate

duce la situaţii periculoase.

a) Permiteţi repararea maşinii dumneavoastră numai

de către un specialist calificat şi numai cu piese de

schimb originale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

INSTRUCŢIUNI DE SIGURANŢĂ PENTRU MAŞINA DE GĂURIT CU PERCUŢIE GENERALITĂŢI

• Verificaţi întotdeauna dacă tensiunea de alimentare este

aceeaşi cu tensiunea indicată pe plăcuţa de identificare a

sculei (sculele cu o specificaţie de 230V şi 240V pot fi

conectate şi la alimentare de 220V)

• Această sculă nu trebuie să fie folosit de persoane sub

• Nu prelucraţi materiale care conţin azbest (azbestul

este considerat a fi cancerigen)

• Nu folosiţi scula atunci când cordonul sau prezintă

defecţiuni; înlocuirea lor se va efectua de o persoană

• Decuplaţi întotdeauna ştecherul de la sursa de

alimentare înainte de a face o reglare sau o

schimbare de accesoriu

• SKIL garantează funcţionarea perfectă a aparatului

numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel

puţin egală cu turaţia maximă la mers în gol a aparatului

• Folosiţi cabluri de prelungire derulate complet, protejate/

izolate, cu o capacitate de 16 amperi

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Securizaţi piesa de lucru (o piesă de lucru fixată cu

clame sau într-o menghină este ţinută mult mai în

siguranţă decât manual)

• Folosiţi detectoare adecvate pentru depistarea

conductelor şi conductorilor de alimentare sau

apelaţi în acest scop la întrerprinderea locală de

furnizare a utilităţilor (contactul cu conductorii electrici

poate provoca incendii sau electrocutare; deteriorarea

unei conducte de gaz poate duce la explozii; spargerea

unei conducte de apă provoacă pagube materiale sau

poate provoca electrocutare)

• Praful rezultat din materiale precum vopseaua care

conţine plumb, unele specii de lemn, minerale şi metale

poate fi periculos (contactul cu praful sau inhalarea

acestuia poate provoca reacţii alergice şi/sau afecţiuni

respiratorii operatorului sau persoanelor care stau în

apropiere); purtaţi o mască de praf şi lucraţi cu un

dispozitiv de extragere a prafului când poate fi

• Anumite tipuri de praf sunt clasificate ca fiind

cancerigene (cum ar fi praful de stejar şi fag) în special în

combinaţie cu aditivi pentru tratarea lemnului; purtaţi o

mască de praf şi lucraţi cu un dispozitiv de

extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia

prafului în funcţie de materialele de lucru folosite

ÎN TIMPUL FUNCŢIONĂRII

• Purtaţi protecţii auditive în timpul găuririi cu

percuţie (zgomotul poate provoca pierderea auzului)

• Folosiţi mânerele suplimentare din setul de livrare

(pierderea controlului poate duce la vătămări corporale)

• Prindeţi scula electrică de mânerele izolate atunci

când executaţi operaţii în cursul cărora accesoriul

poate atinge fire electrice ascunse sau propriul

cablu de alimentare (contactul un cablu aflat sub

tensiune poate pune sub tensiune şi componentele

metalice ale sculei electrice şi duce la electrocutare)

• Feriţi întotdeauna cordonul de părtile în mişcare ale sculei

• În cazul unor defecţiuni electrice sau mecanice

deconectaţi imediat instrumentul şi scoateţi şnurul din

• În cazul în care cordonul este deteriorat sau secţionat în

timpul lucrului, nu atingeţi cordonul, dar deconectaţi

• Dacă burghiul se blochează brusc (ceea ce cauzează o

reacţie periculoasă) trebuie sa opriţi imediat aparatul

• Tineţi socoteala de fortele care se creaza ca urmare a

blocării (mai ales la găurirea în metal); folosiţi

întotdeauna mânerul auxiliar G 2 şi luaţi o poziţie

• Când puneţi instrumentul la o parte, deconectaţi motorul

şi asiguraţi-vă că toate elementele mobile şi-au oprit

• Întrerupător-blocare pentru uz continu 5

• Control de viteză pentru start încet 6

• Schimbarea direcţiei de rotaţie 7

- dacă pârghia nu se aşa în poziţia corectă stânga/

dreapta, întrerupător A nu va putea fi acţionat

! schimbaţi direcţia de rotaţie abia atunci când

aparatul este complet oprit

- rotiţi comutatorul D în poziţia “schimbare burghie” până

când acesta se fixează (se activează numai atunci

când scula este oprită şi deconectată de la priză)

- introduceţi bitul mat adânc în mandrina

- în momentul în care mandrina produce un sunet de

declic, burghiul este montat corect

! nu folosiţi biţi deteriorate

! nu începeţi niciodată operaţia de găurire cu

comutatorul D fixat în poziţia “schimbare burghie”,

pentru că acest lucru poate deteriora scula

• Selectarea modului de funcţionare 9

- rotiţi întrerupătorul D în modul de funcţionare dorit

până când se autoblochează

2 = găurire cu percuţie

! selectaţi modul de funcţionare numai când scula

este oprită şi deconectată de la priză

• Reglajul adâncimii de găurire 0

• Mânuirea şi dirijarea sculei !

! în timp ce lucraţi, ţineţi întotdeauna scula de zonă

(zonele) de prindere colorate gri

- folosiţi întotdeauna mânerul auxiliar G (care

trebuie să fie ajustat aşa cum apare în schemă)

- păstraţi deschise fantele de ventilaţie

- nu exercitaţi prea multă presiune asupra aparatului;

lăsaţi aparatul să funcţioneze

SFATURI PENTRU UTILIZARE

• Folosiţi biţi juste @

! pentru găurire în beton utilizaţi numai burghie

ascuţite de bună calitate (luaţi ca referinţă

burghiul livrat cu scula)

• La găurirea în metale feroase

- când este necesară găurirea la un diametru mare,

efectuaţi întâi o găurire intermediară, la diametru mai

- ungeţi cu ulei din când în când burghiul

• Găurire aşchiată în lemn #

• Găurire în ziduri fara praf $

• Găurire în plafoane fara praf %

• Găurire în tigle fara a aluneca ^

• A se vedea alte recomandări la www.skileurope.com

ÎNTREŢINERE / SERVICE

• Păstraţi aparatul şi cablul curat (mai ales fantele de

! deconectaţi de la priză înainte de a curăţa

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula are totuşi o pană, repararea acesteia se

va face numai la un atelier de asistenţă service autorizat

pentru scule electrice SKIL

- trimiteţi scula în totalitatea lui cu bonul de cumpărare

la distribuitorul sau la centrul de service SKIL cel mai

apropiat (adrese şi diagrame de service se găseasc la

• Nu aruncaţi sculele electrice, accesoriile sau

ambalajele direct la pubelele de gunoi (numai pentru

ţările din Comunitatea Europeană)

- Directiva Europeană 2002/96/EC face referire la

modul de aruncare a echipamentelor electrice şi

electronice şi modul de aplicare a normelor în

conformitate cu legislaţia naţională; sculele electrice în

momentul în care au atins un grad avansat de uzură şi

trebuiesc aruncate, ele trebuiesc colectate separat şi

reciclate într-un mod ce respectă normele de protecţie

a mediului inconjurător

- simbolul & vă va reaminti acest lucru

DECLARAŢIE DE CONFORMITATE

• Declarăm pe proprie răspundere că acest product este

conform cu următoarele standarde sau documente

standardizate: EN 60745, EN 61000, EN 55014, în

conformitate cu regulile 2004/108/CE, 2006/42/CE,

• Documentaţie tehnică la: SKIL Europe BV

• Măsurat în conformitate cu EN 60745 nivelul de presiune

a sunetului generat de acest instrument este de 95 dB(A)

iar nivelul de putere a sunetului 106 dB(A) (abaterea

standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (metoda

mînă-braţ; incertitudine K = 1,5 m/s²)

✱ când găuriţi cu percuţie în beton 19,2 m/s²

✱ când găuriţi în metal 3,6 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate

cu un test standardizat precizat în EN 60745; poate fi

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi scula

pentru aplicaţiile menţionate67

- utilizarea sculei pentru aplicaţii diferite sau cu

accesorii diferite şi prost întreţinute poate creşte

semnificativ nivelul de expunere

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot reduce

semnificativ nivelul de expunere

! protejaţi-vă împotriva efectelor vibraţiilor prin

întreţinerea sculei şi a accesoriilor sale, păstrând

mâinile calde şi organizând procesele de lucru
