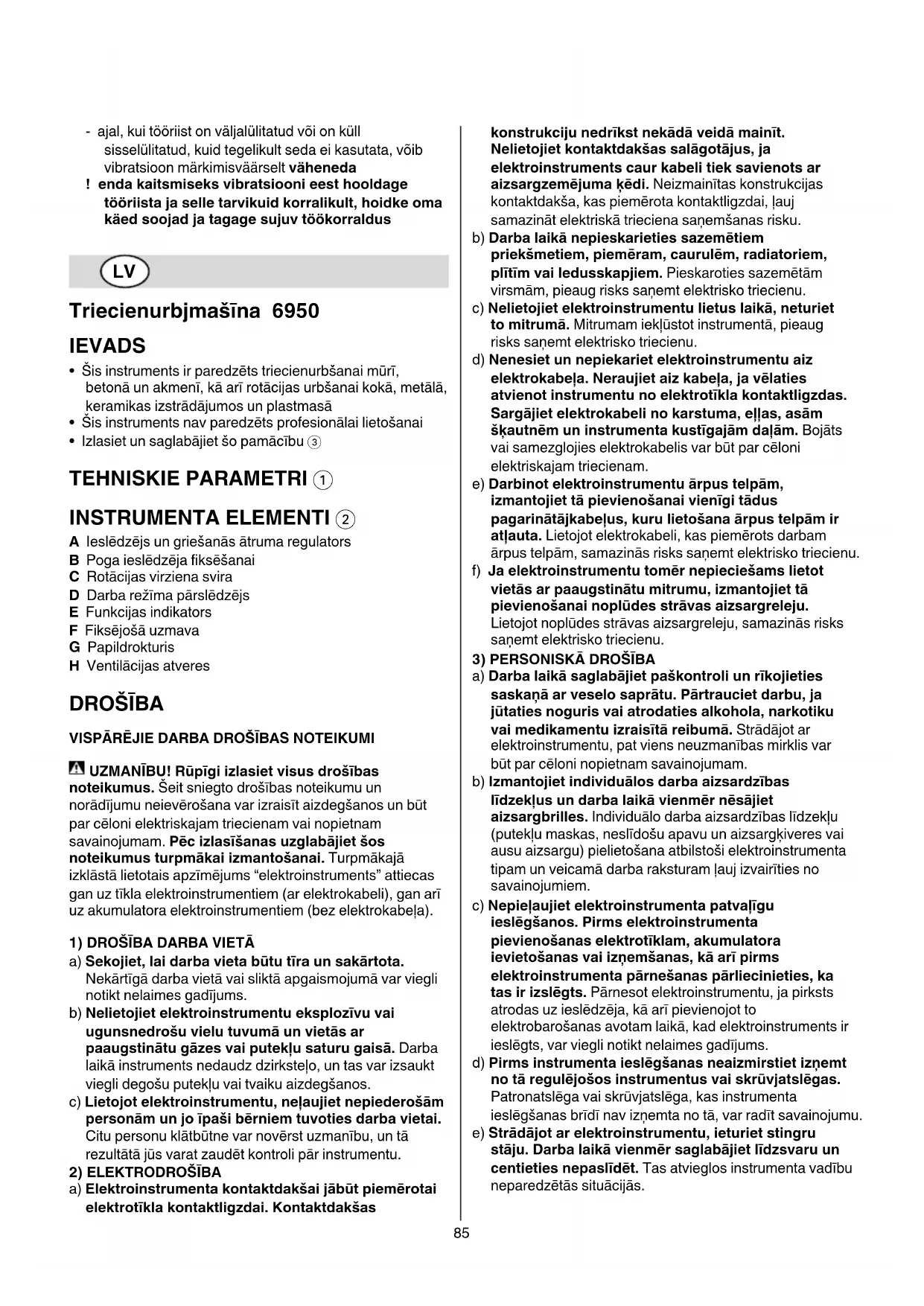

LIETOŠANAS INSTRUKCIJA 6950 AD SKIL

• Šis instruments ir paredzēts triecienurbšanai mūrī,

betonā un akmenī, kā arī rotācijas urbšanai kokā, metālā,

keramikas izstrādājumos un plastmasā

• Šis instruments nav paredzēts profesionālai lietošanai

• Izlasiet un saglabājiet šo pamācību 3

TEHNISKIE PARAMETRI 1

INSTRUMENTA ELEMENTI 2

A Ieslēdzējs un griešanās ātruma regulators

B Poga ieslēdzēja fiksēšanai

C Rotācijas virziena svira

D Darba režīma pārslēdzējs

E Funkcijas indikators

H Ventilācijas atveres

DROŠĪBA VISPĀRĒJIE DARBA DROŠĪBAS NOTEIKUMI UZMANĪBU! Rūpīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam vai nopietnam

savainojumam. Pēc izlasīšanas uzglabājiet šos

noteikumus turpmākai izmantošanai. Turpmākajā

izklāstā lietotais apzīmējums “elektroinstruments” attiecas

gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī

uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar

paaugstinātu gāzes vai putekļu saturu gaisā. Darba

laikā instruments nedaudz dzirksteļo, un tas var izsaukt

viegli degošu putekļu vai tvaiku aizdegšanos.

c) Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt.

Nelietojiet kontaktdakšas salāgotājus, ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējuma ķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet

to mitrumā. Mitrumam iekļūstot instrumentā, pieaug

risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties

atvienot instrumentu no elektrotīkla kontaktligzdas.

Sargājiet elektrokabeli no karstuma, eļļas, asām

šķautnēm un instrumenta kustīgajām daļām. Bojāts

vai samezglojies elektrokabelis var būt par cēloni

elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām,

izmantojiet tā pievienošanai vienīgi tādus

pagarinātājkabeļus, kuru lietošana ārpus telpām ir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko triecienu.

f) Ja elektroinstrumentu tomēr nepieciešams lietot

vietās ar paaugstinātu mitrumu, izmantojiet tā

pievienošanai noplūdes strāvas aizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3) PERSONISKĀ DROŠĪBA

a) Darba laikā saglabājiet paškontroli un rīkojieties

saskaņā ar veselo saprātu. Pārtrauciet darbu, ja

jūtaties noguris vai atrodaties alkohola, narkotiku

vai medikamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības

līdzekļus un darba laikā vienmēr nēsājiet

aizsargbrilles. Individuālo darba aizsardzības līdzekļu

(putekļu maskas, neslīdošu apavu un aizsargķiveres vai

ausu aizsargu) pielietošana atbilstoši elektroinstrumenta

tipam un veicamā darba raksturam ļauj izvairīties no

c) Nepieļaujiet elektroinstrumenta patvaļīgu

ieslēgšanos. Pirms elektroinstrumenta

pievienošanas elektrotīklam, akumulatora

ievietošanas vai izņemšanas, kā arī pirms

elektroinstrumenta pārnešanas pārliecinieties, ka

tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts

atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments ir

ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet izņemt

no tā regulējošos instrumentus vai skrūvjatslēgas.

Patronatslēga vai skrūvjatslēga, kas instrumenta

ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu.

e) Strādājot ar elektroinstrumentu, ieturiet stingru

stāju. Darba laikā vienmēr saglabājiet līdzsvaru un

centieties nepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.86

f) Izvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet matus, apģērbu un aizsargcimdus

instrumenta kustīgajām daļām. Vaļīgas drēbes,

g) Ja elektroinstrumenta konstrukcija ļauj tam

pievienot ārējo putekļu uzsūkšanas vai savākšanas/

uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam

izvēlieties piemērotu instrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt,

ir bīstams lietošanai un to nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā

kontaktdakšu no barojošā elektrotīkla vai izņemiet

no tā akumulatoru. Šādi iespējams samazināt

elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu, kas netiek darbināts, uzglabājiet

piemērotā vietā, kur tas nav sasniedzams bērniem un

personām, kuras neprot rīkoties ar instrumentu. Ja

elektroinstrumentu lieto nekompetentas personas, tas var

apdraudēt cilvēku veselību.

e) Rūpīgi veiciet elektroinstrumenta apkalpošanu.

Pārbaudiet, vai kustīgās daļas darbojas bez

traucējumiem un nav iespīlētas, vai kāda no daļām

nav salauzta vai bojāta, vai katra no tām pareizi

funkcionē un pilda tai paredzēto uzdevumu.

Nodrošiniet, lai bojātās daļas tiktu savlaicīgi

nomainītas vai remontētas pilnvarotā remontu

darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka

elektroinstruments pirms lietošanas nav pienācīgi

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus,

papildpiederumus, darbinstrumentus utt., kas

paredzēti attiecīgajam pielietojuma veidam. Bez tam

jāņem vērā arī konkrētie darba apstākļi un

pielietojuma īpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir

bīstama un var novest pie neparedzamām sekām.

a) Nodrošiniet, lai Instrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot

oriģinālās rezerves daļas un piederumus. Tikai tā

iespējams panākt instrumenta ilgstošu un nevainojamu

darbību bez atteikumiem.

DARBA DROŠĪBAS NOTEIKUMI TRIECIENURBJMAŠĪNĀM VISPĀRĒJIE DROŠĪBAS NOTEIKUMI

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz

instrumenta marķējuma plāksnītes, atbilst padeves

spriegumam elektrotīklā (230V vai 240V spriegumam

paredzētie instrumenti var darboties arī no 220V

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas

• Neapstrādājiet materiālus, kas satur azbestu

(azbestam piemīt kancerogēnas īpašības)

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis;

tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Pirms instrumenta regulēšanas vai piederumu

nomaiņas atvienojiet to no barojošā elektrotīkla

• Firma SKIL garantē instrumenta nevainojamu darbību

tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais

darbības ātrums ir vismaz tikpat liels, kā instrumenta

maksimālais brīvgaitas ātrums

PIRMS DARBA UZSĀKŠANAS

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas

paredzēti 16 A strāvai

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Nostipriniet apstrādājamo detaļu (to ir drošāk

nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Ar piemērota metālmeklētāja palīdzību pārbaudiet,

vai apstrādes vietu nešķērso slēptas

elektropārvades līnijas, kā arī gāzes vai ūdens

caurules; šaubu gadījumā griezieties vietējā

komunālās saimniecības iestādē (darbinstrumentam

skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks un

strādājošais var saņemt elektrisko triecienu; gāzes vada

bojājums var izraisīt sprādzienu; darbinstrumentam

skarot ūdensvada cauruli, var tikt bojātas materiālās

vērtības un strādājošais var saņemt elektrisko triecienu)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare

ar putekļiem vai to ieelpošana var izraisīt alerģiskas

reakcijas un/vai elpošanas ceļu saslimšanas operatoram

vai klātesošajiem); izmantojiet putekļu masku un

putekļsūcēju, ja to iespējams pievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojiet putekļu masku un putekļsūcēju, ja to

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem materiāliem

• Veicot triecienurbšanu, nēsājiet ausu aizsargus

(trokšņa iedarbība var radīt paliekošus dzirdes

• Lietojiet kopā ar instrumentu piegādāto(s)

papildrokturi(us) (kontroles zaudēšana pār instrumentu

var būt par cēloni savainojumiem)

• Veicot darbu, kura laikā darbinstruments var skart

slēptus elektriskos vadus vai paša instrumenta

elektrokabeli, turiet instrumentu tikai aiz izolētajām

virsmām (darbinstrumentam skarot spriegumnesošus

vadus, spriegums nonāk arī uz instrumenta metāla daļām

un var būt par cēloni elektriskajam triecienam)87

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā

attālumā no instrumenta kustīgajām daļām

• Elektriska vai mehāniska rakstura kļūmes gadījumā

nekavējoties izslēdziet instrumentu un atvienojiet kabeļa

kontaktdakšu no elektrotīkla

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts

instrumenta elektrokabelis, nepieskarieties tam, bet

nekavējoties atvienojiet elektrokabeļa kontaktdakšu no

barojošā elektrotīkla

• Ja darba laikā urbis pēkšņi iestrēgst urbumā, tas var radīt

ievērojamu reaktīvo momentu, kas savukārt var būt par

cēloni negadījumam; šādā gadījumā nekavējoties

izslēdziet instrumentu

• Ņemiet vērā reaktīvo spēku, kas rodas, iestrēgstot

darbinstrumentam (īpaši, veicot urbšanu metālā),

vienmēr izmantojiet papildrokturi G 2 un nodrošiniet

stabilu pamatu zem kājām

PĒC DARBA PABEIGŠANAS

• Pirms instrumenta novietošanas izslēdziet tā

elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas

instrumenta kustīgās daļas

• Ieslēgšana/izslēgšana 4

• Instrumenta ieslēgšana ilgstošai darbībai, fiksējot tā

• Darbvārpstas griešanās ātruma bezpakāpju regulēšana 6

• Griešanās virziena pārslēgšana 7

- ja darbvārpstas griešanās virziena pārslēdzējs nav

precīzi iestādīts galējā labējā/kreisajā stāvoklī,

ieslēdzēju A nav iespējams nospiest

! pārslēdziet darbvārpstas griešanās virzienu tikai

tad, kad instruments ir pilnībā apstājies

• Darbinstrumentu nomaiņa 8

- pagrieziet pārslēdzēju D uz režīmu “uzgaļu nomaiņa”,

līdz tas nofiksējas (darba režīma pārslēgšanas brīdī

instrumentam obligāti jābūt izslēgtam un

elektrokabeļa kontaktdakšai jābūt atvienotai no

- ievietojiet darbinstrumenta kātu urbjpatronā pēc

- kad urbjpatrona noklikšķ, uzgalis ir pareizi ievietots

! neizmantojiet bojātus darbinstrumentus

! nekad nesāciet urbt, kad pārslēdzējs D ir iestatīts

režīmā “uzgaļu nomaiņa”, jo tas var bojāt

• Darba režīma izvēle 9

- pagriezt slēdzi D uz vēlamo darba režīmu, līdz tas

! darbības režīma pārslēgšanas brīdī instrumentam

obligāti jābūt izslēgtam un elektrokabeļa

kontaktdakša ir atvienota no elektrotīkla

• Urbšanas dziļuma iestādīšana 0

• Instrumenta turēšana un vadīšana !

! darba laikā vienmēr turiet instrumentu aiz

pelēkās krāsas noturvirsmas(ām)

- vienmēr izmantojiet papildrokturi G (tā stāvoklis ir

regulējams, kā parādīts attēlā)

- nenosprostojiet instrumenta ventilācijas atveres

- darba laikā pārlieku nespiediet instrumentu; ļaujiet tam

darboties nominālā režīmā

• Lietojiet tikai tādus darbinstrumentus, kuru tips atbilst

apstrādājamajam materiālam @

! urbšanai betonā izmantojiet tikai asus, augstas

kvalitātes uzgaļus (kā paraugu izmantojiet uzgali,

kas piegādāts kopā ar instrumentu)

• Melno metālu urbšana

- ja nepieciešams izveidot liela diametra urbumu,

vispirms ieurbiet mazāka izmēra atvērumu

- laiku pa laikam ieeļļojiet urbi

• Urbumu veidošana koksnē bez apstrādājamā materiāla

• Urbumu veidošana sienās, vienlaicīgi savācot urbšanas

rezultātā radušos gružus $

• Urbumu veidošana griestos, vienlaicīgi savācot urbšanas

rezultātā radušos gružus %

• Urbumu veidošana flīzēs, nepieļaujot to plaisāšanu ^

• Papildu ieteikumi ir sniegti datortīkla vietnē

APKALPOŠANA / APKOPE

• Uzturiet tīru instrumentu un elektrokabeli (īpaši

ventilācijas atveres H 2)

! pirms instrumenta tīrīšanas atvienojiet to no

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments tomēr

sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā

elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktā veidā kopā ar

iegādes dokumentiem tuvākajā tirdzniecības vietā vai

firmas SKIL pilnvarotā pēciegādes apkalpošanas un

remonta iestādē (adreses un instrumenta

apkalpošanas shēma ir sniegta interneta vietnē

APKĀRTĒJĀS VIDES AIZSARDZĪBA

iesaiņojuma materiālus sadzīves atkritumos (tikai ES

- saskaņā ar Eiropas Savienības direktīvu 2002/96/ES

par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā

- īpašs simbols & atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBAS DEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums

atbilst standartiem vai standartizācijas dokumentiem

EN 60745, EN 61000, EN 55014 un ir saskaņā ar

direktīvām 2004/108/EK, 2006/42/EK, 2011/65/ES88

• Tehniskā dokumentācija no: SKIL Europe BV

• Saskaņā ar standartu EN 60745 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 95 dB(A) un

skaņas jaudas līmenis ir 106 dB(A) (pie tipiskās izkliedes

3 dB), un vibrācijas paātrinājums ir ✱ m/s² (roku-delnu

metode; izkliede K = 1,5 m/s²)

✱ veicot triecienurbšanu betonā 19,2 m/s²

✱ veicot urbšanu metālā 3,6 m/s²

• Vibrācijas līmenis ir noteikts, izmantojot standartā

EN 60745 paredzēto procedūru; to var izmantot, lai

salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas

iedarbību, lietojot instrumentu minētajiem mērķiem

- instrumenta izmantošana citiem mērķiem vai ar citiem

vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājiet sevi no vibrācijas iedarbības, veicot

instrumenta un tā piederumu tehnisko apkopi,

novēršot roku atdzišanu un pareizi organizējot
