• Tämä työkalu on tarkoitettu tiilen, betonin ja kiven

vasaraporaukseen sekä puun, metallin, keramiikan ja

• Tämä työkalua ei ole tarkoitettu ammattikäyttöön

• Lue ja säilytä tämä ohjekirja 3

A On/o- ja nopeudensäätökytkin

B Kytkimen lukituksen painike

C Vipu pyörintäsuunnan vaihtamiseksi

D Kytkin käyttötilan valitsemiseksi

H Ilmanvaihto-aukot29

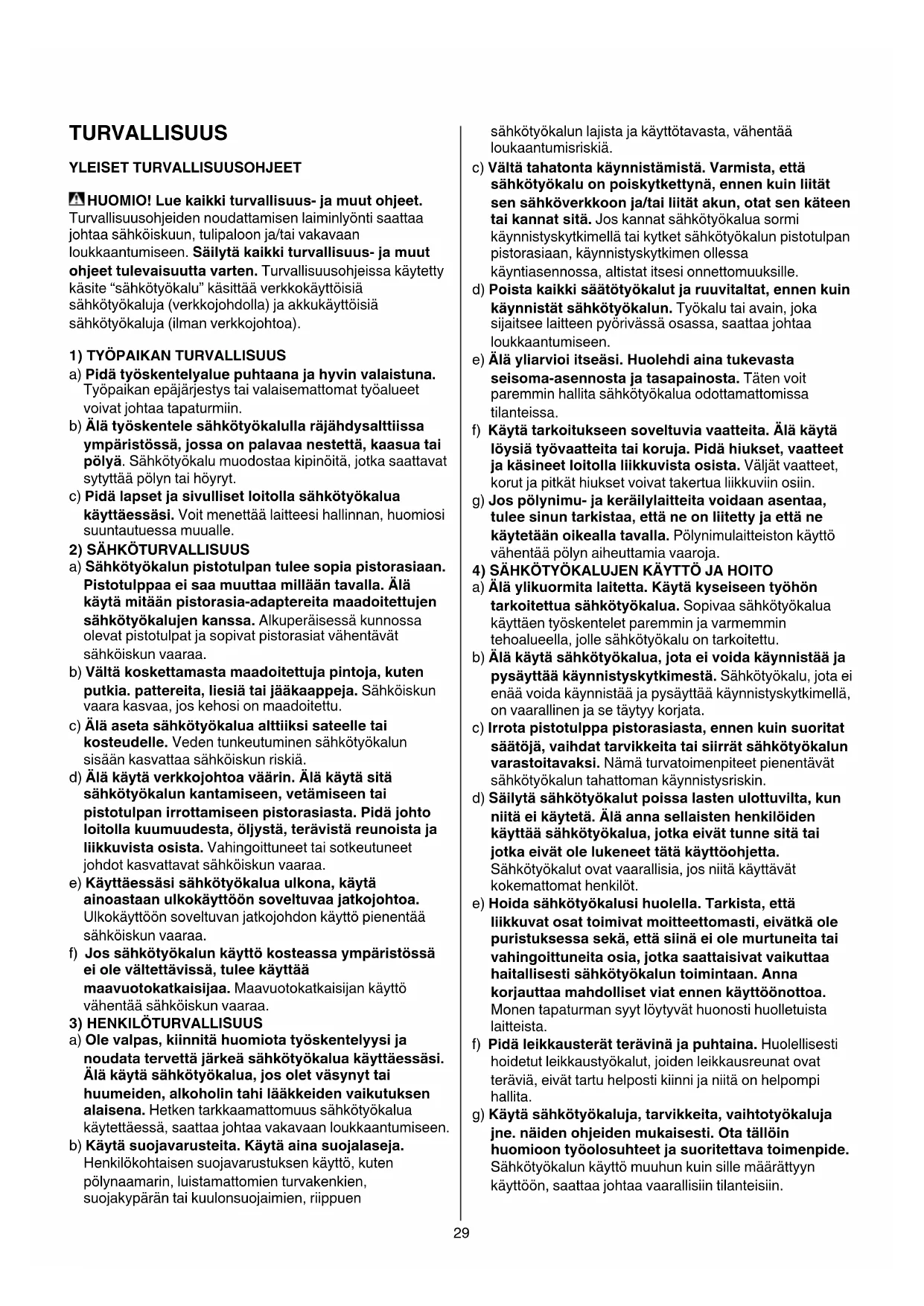

TURVALLISUUS YLEISET TURVALLISUUSOHJEET HUOMIO! Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa

johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut

ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty

käsite “sähkötyökalu” käsittää verkkokäyttöisiä

sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä

sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet

voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi

suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä

käytä mitään pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentävät

b) Vältä koskettamasta maadoitettuja pintoja, kuten

putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun

vaara kasvaa, jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle tai

kosteudelle. Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä

sähkötyökalun kantamiseen, vetämiseen tai

pistotulpan irrottamiseen pistorasiasta. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet

johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.

Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää

f) Jos sähkötyökalun käyttö kosteassa ympäristössä

ei ole vältettävissä, tulee käyttää

maavuotokatkaisijaa. Maavuotokatkaisijan käyttö

vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja

noudata tervettä järkeä sähkötyökalua käyttäessäsi.

Älä käytä sähkötyökalua, jos olet väsynyt tai

huumeiden, alkoholin tahi lääkkeiden vaikutuksen

alaisena. Hetken tarkkaamattomuus sähkötyökalua

käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja.

Henkilökohtaisen suojavarustuksen käyttö, kuten

pölynaamarin, luistamattomien turvakenkien,

suojakypärän tai kuulonsuojaimien, riippuen

sähkötyökalun lajista ja käyttötavasta, vähentää

c) Vältä tahatonta käynnistämistä. Varmista, että

sähkötyökalu on poiskytkettynä, ennen kuin liität

sen sähköverkkoon ja/tai liität akun, otat sen käteen

tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka

sijaitsee laitteen pyörivässä osassa, saattaa johtaa

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta

seisoma-asennosta ja tasapainosta. Täten voit

paremmin hallita sähkötyökalua odottamattomissa

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet

ja käsineet loitolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa,

tulee sinun tarkistaa, että ne on liitetty ja että ne

käytetään oikealla tavalla. Pölynimulaitteiston käyttö

vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön

tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua

käyttäen työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet pienentävät

sähkötyökalun tahattoman käynnistysriskin.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden

käyttää sähkötyökalua, jotka eivät tunne sitä tai

jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät

kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista, että

liikkuvat osat toimivat moitteettomasti, eivätkä ole

puristuksessa sekä, että siinä ei ole murtuneita tai

vahingoittuneita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan. Anna

korjauttaa mahdolliset viat ennen käyttöönottoa.

Monen tapaturman syyt löytyvät huonosti huolletuista

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat

teräviä, eivät tartu helposti kiinni ja niitä on helpompi

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja

jne. näiden ohjeiden mukaisesti. Ota tällöin

huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön, saattaa johtaa vaarallisiin tilanteisiin.30

a) Anna koulutettujen ammattihenkilöiden korjata

sähkötyökalusi ja hyväksy korjauksiin vain

alkuperäisiä varaosia. Täten varmistat, että

sähkötyökalu säilyy turvallisena.

VASARAPORAKONEEN TURVALLISUUSOHJEET YLEISTÄ

• Tarkista aina, että syöttöjännite on sama kuin työkalun

nimilaatan osoittama jännite (työkalut, joiden jännitetaso

on 230V tai 240V, voidaan kytkeä myös 220V tason

• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet

• Älä koskaan työstä asbestipitoista ainetta (asbestia

pidetään karsinogeenisena)

• Äla käytä työkalua, kun johto on vioittunut; vaan toimita

se valtuutettuun huoltoliikkeeseen

• Irrota aina pistotulppa pistorasiasta, ennen kuin

suoritat laitteelle mitään säätöjä tai vaihdat tarviketta

• SKIL pystyy takaamaan työkalun moitteettoman

toiminnan vain, kun käytetään alkuperäisiä tarvikkeit

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on

vähintään yhtä suuri kuin laitteen suurin

tyhjäkäyntikierrosluku

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja,

joiden kapasiteetti on 16 ampeeria

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista,

ruuveista tai muista aineista työstettävässä materiaalissa;

poista ne ennen työskentelyn aloittamista

• Kiinnitä työstettävä kappale (kiinnittimeen tai

puristimeen kiinnitetty työstettävä kappale pysyy

tukevammin paikoillaan kuin käsin pidettäessä)

• Käytä sopivia etsintälaitteita piilossa olevien

syöttöjohtojen paikallistamiseksi, tai käänny

paikallisen jakeluyhtiön puoleen (kosketus

sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun;

kaasuputken vahingoittaminen saattaa johtaa

räjähdykseen; vesijohtoon tunkeutuminen aiheuttaa

aineellista vahinkoa tai saattaa johtaa sähköiskuun)

• Materiaaleista, kuten lyijypitoinen maali, jotkut puulajit,

mineraalit ja metalli, tuleva pöly voi olla vahingollista

(kosketuksiin joutuminen pölyn kanssa tai sen sisään

hengittäminen voi aiheuttaa käyttäjälle tai sivustakatsojille

allergiareaktioita ja/tai hengitysvaivoja); käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi

(kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn

käytettävien lisäaineiden yhteydessä; käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Käytä kuulonsuojainta kun iskuporaat (melu saattaa

aiheuttaa kuulon menetystä)

• Käytä työkalun mukana toimitettuja lisäkahvoja

(hallinnan menettäminen saattaa johtaa loukkaantumisiin)

• Tartu sähkötyökaluun ainoastaan eristetyistä

pinnoista, tehdessäsi työtä, jossa vaihtotyökalu

saattaisi osua piilossa olevaan sähköjohtoon tai

sähkötyökalun omaan sähköjohtoon (kosketus

jännitteiseen johtoon voi saattaa sähkötyökalun

metalliosat jännitteisiksi ja johtaa sähköiskuun)

• Pidä johto aina poissa työkalun liikkuvien osien

• Jos huomaat sähköisen tai mekaanisen vian, sammuta

kone heti ja irroita liitosjohto pistorasiasta

• Jos sähköjohto vahingoittuu tai katkeaa työn aikana ei

johtoa saa koskettaa, vaan pistotulppa on välittömästi

irrotettava pistorasiasta

• Jos poran terä juuttuu odottamatta (aiheuttaen äkillisen,

vaarallisen reaktion), katkaise virta työkalusta välittömästi

• Tarkkaile valppaasti juuttumisen aiheuttamia seurauksia

(varsinkin metalleja porattaessa); käytä aina apukahvaa

G 2 ja asettaudu tukevaan asentoon

• Kun panet koneen pois, sammuta moottori ja varmista,

että kaikki liikkuvat osat ovat pysähtyneet

• Käynnistys/pysäytys 4

• Kytkimen lukitseminen jatkuvaa käyttöä varten 5

• Nopeudensäätö tasaista käynnistystä varten 6

• Pyörintäsuunnan vaihto 7

- jos säätöä ei ole oikein asetettu vasen/oikea

-asentoon, kytkintä A ei voi käynnistää

! muuta pyörintäsuuntaa vain kun työkalu on

- käännä katkaisin D “teränvaihto”-asentoon, kunnes se

lukittuu paikalleen (saadaan käyttää vain virran

ollessa katkaistuna työkalusta ja kun pistoke on

irrotettuna pistorasiasta)

- aseta kärki mahdollisimman syvälle istukkaan

- kun istukasta kuuluu napsahdus, terä on asennettu

! älä käytä vahingoittunutisiä kärkiä

! älä koskaan aloita porausta, kun katkaisin D on

“teränvaihto”-asennossa, koska tämä voisi

vahingoittaa työkalua

• Käyttötilan valinta 9

- kierrä kytkin D haluamaasi käyttötilaan niin, että se

napsahtaa paikalleen

! valitse käyttötila vain kun kone ei pyöri ja kun

kosketin on irrotettuna pistorasiasta

• Poraussyvyyden säätö 0

• Koneen pitäminen ja ohjaaminen !

! pidä työkalusta kiinni aina työskentelyn aikana

harmaan värisestä kädensija(oi)sta

- käytä aina apukahvaa G (voidaan säätää kuvan

osoittamalla tavalla)

- älä peitä ilmanvaihto-aukkoja

- älä paina työkalua liian voimakkaasti; vaan anna

työkalun tehdä työ puolestasi31

• Käytä oikeantyyppisiä kärkiä @

! käytä ainoastaan teräviä ja laadukkaita teriä

betonin poraamiseen (käytä apuna työkalun

mukana toimitettua terää)

• Porattaessa rautametalleja

- poraa ensin pienempi esireikä ja jatka sitten isommalla

- voitele poranterä ajoittain öljyllä

• Repimätön poraus puuhun #

• Pölytön poraus seiniin $

• Pölytön poraus kattoihin %

• Poraus laattoihin luiskahtamatta ^

• Lisävinkkejä on tarjolla web-osoitteessa

• Pidä työkalu ja johto puhtaina (varmista erityisesti

ilma-aukkojen puhtaus H 2)

! irrota liitosjohto aina puhdistuksen ajaksi

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu sitä osiin purkamatta lähimpään

SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat

tarjolla web-osoitteessa www.skileurope.com)

ostotodiste mukaan liitettynä

• Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta

tavallisen kotitalousjätteen mukana (koskee vain

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2002/96/ETY ja sen maakohtaisten

sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja

ohjattava ympäristöystävälliseen kierrätykseen

- symboli & muistuttaa tästä, kun käytöstä poisto tulee

• Todistamme täten ja vastaamme yksin siitä, että tämä

tuote en allalueteltujen standardien ja

standardoimisasiakirjojen vaatimusten mukainen

EN 60745, EN 61000, EN 55014, seuraavien sääntöjen

mukaisesti 2004/108/EY, 2006/42/EY, 2011/65/EU

• Tekninen tiedosto kohdasta: SKIL Europe BV

• Mitattuna EN 60745 mukaan työkalun melutaso on

95 dB(A) ja yleensä työkalun äänen voimakkuus on

106 dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus ✱

m/s² (käsi-käsivarsi metodi; epävarmuus K = 1,5 m/s²)

✱ betoniin iskuporattaessa 19,2 m/s²

✱ metalliin porattaessa 3,6 m/s²

• Tärinäsäteilytaso on mitattu standardin EN 60745

mukaisen standarditestin mukaisesti; sitä voidaan käyttää

verrattaessa yhtä laitetta toiseen sekä alustavana

tärinälle altistumisen arviona käytettäessä laitetta

manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä

merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla

huomattavasti pienempi

! suojaudu tärinän vaikutuksilta ylläpitämällä laite

ja sen lisävarusteet, pitämällä kädet lämpiminä ja

järjestämällä työmenetelmät

B Lüliti lukustusnupp

EN 60745, EN 61000, EN 55014 vastavalt direktiivide
