NÁVOD NA OBSLUHU 6950 AD SKIL

určený stroj. S vhodným elektronářadím budete

nástroj vypnutý a zástrčka odpojená)

Príklepová vŕtačka 6950

• Toto náradie je určené na príklepové vŕtanie do tehál,

betónu a kameňa, ako aj na vŕtanie do dreva, kovu,

keramických materiálov a plastov

• Tento nástroj nie je vhodný pre profesionálne použitie

TECHNICKÉ ŠPECIFIKÁCIE 1

A Prepínač zapnúť/vypnúť a regulácia rýchlosti

B Gombík na uzamknutie vypínača

C Páčka na zmenu smeru otáčania

D Prepínač na voľbu pracovného režimu

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY POZOR! Prečítajte si všetky výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie dodržiavania

výstražných upozornení a pokynov uvedených v

nasledujúcom texte môže mať za následok zásah

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

poranenie. Tieto výstražné upozornenia a71

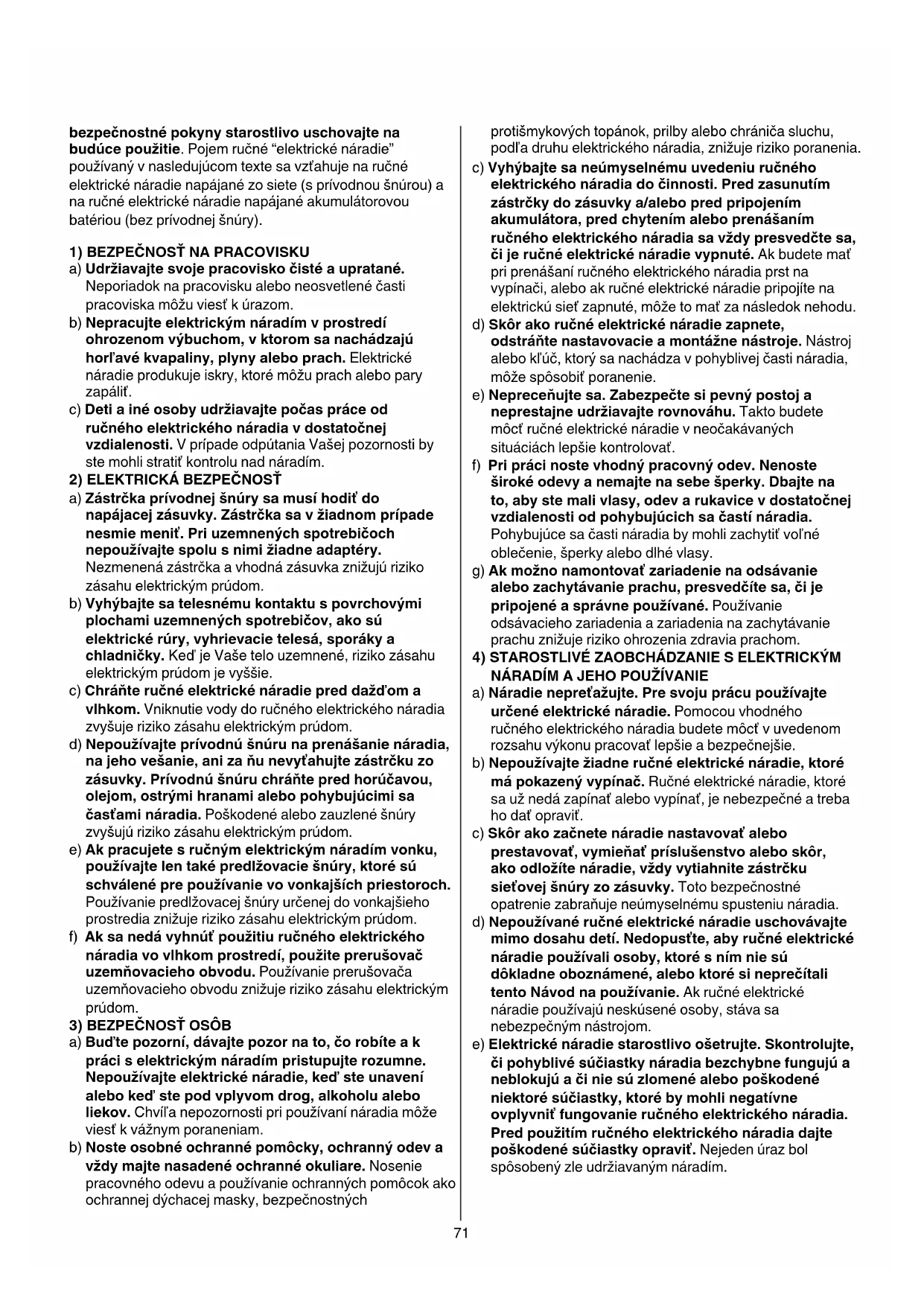

bezpečnostné pokyny starostlivo uschovajte na

budúce použitie. Pojem ručné “elektrické náradie”

používaný v nasledujúcom texte sa vzťahuje na ručné

elektrické náradie napájané zo siete (s prívodnou šnúrou) a

na ručné elektrické náradie napájané akumulátorovou

batériou (bez prívodnej šnúry).

1) BEZPEČNOSŤ NA PRACOVISKU

a) Udržiavajte svoje pracovisko čisté a upratané.

Neporiadok na pracovisku alebo neosvetlené časti

pracoviska môžu viesť k úrazom.

b) Nepracujte elektrickým náradím v prostredí

ohrozenom výbuchom, v ktorom sa nachádzajú

horľavé kvapaliny, plyny alebo prach. Elektrické

náradie produkuje iskry, ktoré môžu prach alebo pary

c) Deti a iné osoby udržiavajte počas práce od

ručného elektrického náradia v dostatočnej

vzdialenosti. V prípade odpútania Vašej pozornosti by

ste mohli stratiť kontrolu nad náradím.

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Zástrčka prívodnej šnúry sa musí hodiť do

napájacej zásuvky. Zástrčka sa v žiadnom prípade

nesmie meniť. Pri uzemnených spotrebičoch

nepoužívajte spolu s nimi žiadne adaptéry.

Nezmenená zástrčka a vhodná zásuvka znižujú riziko

zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s povrchovými

plochami uzemnených spotrebičov, ako sú

elektrické rúry, vyhrievacie telesá, sporáky a

chladničky. Keď je Vaše telo uzemnené, riziko zásahu

elektrickým prúdom je vyššie.

c) Chráňte ručné elektrické náradie pred dažďom a

vlhkom. Vniknutie vody do ručného elektrického náradia

zvyšuje riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia,

na jeho vešanie, ani za ňu nevyťahujte zástrčku zo

zásuvky. Prívodnú šnúru chráňte pred horúčavou,

olejom, ostrými hranami alebo pohybujúcimi sa

časťami náradia. Poškodené alebo zauzlené šnúry

zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie šnúry, ktoré sú

schválené pre používanie vo vonkajších priestoroch.

Používanie predlžovacej šnúry určenej do vonkajšieho

prostredia znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite prerušovač

uzemňovacieho obvodu. Používanie prerušovača

uzemňovacieho obvodu znižuje riziko zásahu elektrickým

a) Buďte pozorní, dávajte pozor na to, čo robíte a k

práci s elektrickým náradím pristupujte rozumne.

Nepoužívajte elektrické náradie, keď ste unavení

alebo keď ste pod vplyvom drog, alkoholu alebo

liekov. Chvíľa nepozornosti pri používaní náradia môže

viesť k vážnym poraneniam.

b) Noste osobné ochranné pomôcky, ochranný odev a

vždy majte nasadené ochranné okuliare. Nosenie

pracovného odevu a používanie ochranných pomôcok ako

ochrannej dýchacej masky, bezpečnostných

protišmykových topánok, prilby alebo chrániča sluchu,

podľa druhu elektrického náradia, znižuje riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním

ručného elektrického náradia sa vždy presvedčte sa,

či je ručné elektrické náradie vypnuté. Ak budete mať

pri prenášaní ručného elektrického náradia prst na

vypínači, alebo ak ručné elektrické náradie pripojíte na

elektrickú sieť zapnuté, môže to mať za následok nehodu.

d) Skôr ako ručné elektrické náradie zapnete,

odstráňte nastavovacie a montážne nástroje. Nástroj

alebo kľúč, ktorý sa nachádza v pohyblivej časti náradia,

môže spôsobiť poranenie.

e) Nepreceňujte sa. Zabezpečte si pevný postoj a

neprestajne udržiavajte rovnováhu. Takto budete

môcť ručné elektrické náradie v neočakávaných

situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev. Nenoste

široké odevy a nemajte na sebe šperky. Dbajte na

to, aby ste mali vlasy, odev a rukavice v dostatočnej

vzdialenosti od pohybujúcich sa častí náradia.

Pohybujúce sa časti náradia by mohli zachytiť voľné

oblečenie, šperky alebo dlhé vlasy.

g) Ak možno namontovať zariadenie na odsávanie

alebo zachytávanie prachu, presvedčíte sa, či je

pripojené a správne používané. Používanie

odsávacieho zariadenia a zariadenia na zachytávanie

prachu znižuje riziko ohrozenia zdravia prachom.

4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE

a) Náradie nepreťažujte. Pre svoju prácu používajte

určené elektrické náradie. Pomocou vhodného

ručného elektrického náradia budete môcť v uvedenom

rozsahu výkonu pracovať lepšie a bezpečnejšie.

b) Nepoužívajte žiadne ručné elektrické náradie, ktoré

má pokazený vypínač. Ručné elektrické náradie, ktoré

sa už nedá zapínať alebo vypínať, je nebezpečné a treba

c) Skôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo skôr,

ako odložíte náradie, vždy vytiahnite zástrčku

sieťovej šnúry zo zásuvky. Toto bezpečnostné

opatrenie zabraňuje neúmyselnému spusteniu náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte

mimo dosahu detí. Nedopusťte, aby ručné elektrické

náradie používali osoby, ktoré s ním nie sú

dôkladne oboznámené, alebo ktoré si neprečítali

tento Návod na používanie. Ak ručné elektrické

náradie používajú neskúsené osoby, stáva sa

nebezpečným nástrojom.

e) Elektrické náradie starostlivo ošetrujte. Skontrolujte,

či pohyblivé súčiastky náradia bezchybne fungujú a

neblokujú a či nie sú zlomené alebo poškodené

niektoré súčiastky, ktoré by mohli negatívne

ovplyvniť fungovanie ručného elektrického náradia.

Pred použitím ručného elektrického náradia dajte

poškodené súčiastky opraviť. Nejeden úraz bol

spôsobený zle udržiavaným náradím.72

f) Používané nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované nástroje s ostrými reznými

hranami sa menej často zablokujú a ich vedenie je

g) Používajte ručné elektrické náradie, príslušenstvo,

pracovné nástroje a pod. podľa týchto pokynov.

Zohľadnite pritom konkrétne pracovné podmienky a

činnosť, ktorú máte vykonať. Používanie ručného

elektrického náradia na iné ako určené účely môže viesť

k nebezpečným situáciám.

a) Ručné elektrické náradie zverte do opravy len

originálne náhradné súčiastky. Tým sa zabezpečí

napätím 230V alebo 240V môžete pripojiť aj do siete s

• Tento nástroj by nemali používať osoby mladšie ako 16

• Neobrábajte materiál, ktorý obsahuje azbest (azbest

sa považuje za rakovinotvorný materiál)

• Nikdy nepoužívajte nástroj ak je šnúra poškodená; šnúru

musí vymeniť kvalifikovaná osoba

• Pri nastavovaní alebo výmene príslušenstva vždy

vytiahnite prívodný kábel zo zásuvky

• SKIL zabezpečí hladký chod nástroja len ak sa používa

pôvodné príslušenstvo

• Používajte iba príslušenstvo, u ktorého hodnota

prípustných obrátok zodpovedá minimálne najvyšším

• Používajte úplne odmotanú a bezpečnú predlžovaciu

pomocou upínacích zariadení alebo vo zveráku je oveľa

bezpečnejší kým v ruke)

• Na vyhľadanie skrytých elektrických vedení,

plynových a vodovodných potrubí použite vhodné

hľadacie prístroje, alebo sa spojte s príslušným

dodávateľom (kontakt s elektrickým vedením môže mať

za následok vznik požiaru alebo spôsobiť zásah

elektrickým prúdom; poškodenie plynového potrubia

môže spôsobiť výbuch; prevŕtanie vodovodného potrubia

spôsobí vecné škody, alebo môže spôsobiť zásah

• Prach z materiálu, akým je náter obsahujúci olovo,

niektoré druhy dreva, minerály a kovy môže byť škodlivý

(styk alebo nadýchanie prachu môže spôsobiť alergické

reakcie a/alebo respiračné ochorenia obsluhy a

okolostojacich osôb); používajte ochrannú masku

tváre a pracujte so zariadením na odsávanie prachu,

ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

prísadami pre úpravu dreva; používajte ochrannú

• Pri vŕtaní s príklepom používajte chrániče sluchu

(pôsobenie hluku môže mať za následok stratu sluchu)

• Používajte prídavné rukoväte, ktoré Vám boli

dodané s náradím (strata kontroly nad náradím môže

mať za následok poranenie)

• Držte elektrické náradie len za izolované plochy

rukovätí, ak vykonávate takú prácu, pri ktorej by

mohli použitý pracovný nástroj natrafiť na skryté

elektrické vedenia alebo zasiahnuť vlastnú prívodnú

šnúru náradia (kontakt s elektrickým vedením, ktoré je

pod napätím, môže dostať pod napätie aj kovové

súčiastky náradia a spôsobiť zásah elektrickým prúdom)

• Elektrickú šnúru udržujte vždy mimo pohybujúcich sa

• V prípade elektrickej alebo mechanickej poruchy

zastavte okamžite nástroj a vytiahnite zástrčku z

• Ak je sieťová šnúra poškodená alebo ak sa prereže

počas prevádzky, nedotýkajte sa jej ale ju ihneď odpojte

z hlavnej elektrickej siete

• Ak sa hrot vrtáka neočakávane vzprieči (a spôsobí náhlu,

neočakávanú reakciu), tak nástroj ihneď vypnite

• Uvedomte si veľkosť síl vyvolaných vzpriečením, (zvlášť

pri vŕtaní kovov); vždy použite pomocná rukoväť G 2

vypnutý a že sú všetky pohyblivé súčiastky zastavené

• Zapínanie/vypínanie 4

• Aretácia vypínača pri nepretržitom používaní 5

• Regulácia rýchlosti na hladké zapnutie 6

• Zmena smeru otáčania 7

- ak nie je správne nastavená v polohe vľavo/vpravo,

spínač A sa nedá aktivovať

! zmeňte smer otáčania len keď je nástroj úplne

• Ako vymeniť hroty 8

- otáčajte vypínačom D do polohy “výmena hrotov”, kým

nezapadne na správne miesto (aktivujte, len keď je

náradie vypnuté a zástrčka odpojená)

- vložte hrot čo najhlbšie do upínacieho vretena

- keď skľučovadlo cvakne, hrot je správne nasadený

! nepoužívajte poškodené hroty

! ak je vypínač D nastavený v polohe “výmena

hrotov”, nikdy nevŕtajte, pretože môžete poškodiť

• Voľbu pracovného režimu 9

- otočte prepínač D do požadovaného pracovného

režimu, kým nezaklapne

1 = normálne vŕtanie

2 = príklepové vŕtanie73

! voľte pracovný režim len keď je náradie vypnuté

- vždy použite pomocná rukoväť G (má sa nastaviť

- vetracie štrbiny udržujte nezakryté

- na nástroj príliš netlačte; nechajte nástroj robiť prácu

• Používajte vhodné hroty @

! na vŕtanie do betónu používajte len ostré

vysokokvalitné hroty (musia zodpovedať hrotu

dodanému s týmto náradím)

• Vŕtanie železných kovov

- keď je treba vyvŕtať väčšiu dieru, najskôr predvŕtajte

! pred čistením odpojte z elektrickej siete

• Ak by nástroj napriek starostlivej výrobe a kontrole

predsa len prestal niekedy fungovať, treba dať opravu

vykonať autorizovanej servisnej opravovni elektrického

- pošlite nástroj bez rozmontovania spolu s dôkazom

o kúpe; vášmu dílerovi alebo do najbližšieho

servisného strediska SKIL (zoznam adries servisných

stredisiek a servisný diagram nástroja sú uvedené na

• Elektrické náradie, príslušenstvo a balenia

nevyhadzujte do komunálneho odpadu (len pre štáty

- podľa európskej smernice 2002/96/EG o nakladaní s

použitými elektrickými a elektronickými zariadeniami a

zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

zbierať oddelene od ostatného odpadu a podrobiť

ekologicky šetrnej recyklácii

- pripomenie vám to symbol &, keď ju bude treba

• Výhradne na našu vlastnú zodpovednosť prehlasujeme,

že tento výrobok zodpovedá nasledujúcim normám alebo

normovaným dokumentom: EN 60745, EN 61000,

EN 55014, v súlade s predpismi 2004/108/EG,

• Súbor technickej dokumentácie sa nachádzajú na

• Merané podľa EN 60745 je úroveň akustického tlaku

tohto nástroja 95 dB(A) a úroveň akustického výkonu je

106 dB(A) (štandardná odchýlka: 3 dB), a vibrácie sú ✱

m/s² (metóda ruka - paža; nepresnosť K = 1,5 m/s²)

✱ pri vŕtaní do betónu s príklepom 19,2 m/s²

✱ pri vŕtaní do kovu 3,6 m/s²

• Hladina emisií od vibrácií bola nameraná v súlade s

normalizovaným testom uvedeným v norme EN 60745;

môže sa používať na vzájomné porovnávanie náradí a na

predbežné posúdenie vystavenia účinkom vibrácií pri

používaní náradia pre uvedené aplikácie

- používanie náradia na rôzne aplikácie, alebo v spojení

s rôznymi alebo nedostatočne udržiavanými

doplnkami môže značne zvýšiť úroveň vystavenia

- časové doby počas ktorých je je náradie vypnuté

alebo počas ktorých náradie beží ale v skutočnosti

nevykonáva prácu môžu značne znížiť úroveň

! chráňte sa pred účinkami vibrácií tak, že budete

náradie a jeho príslušenstvo správne udržiavať,

tak že nebudete pracovať so studenými rukami a

tak že si svoje pracovné postupy správne
