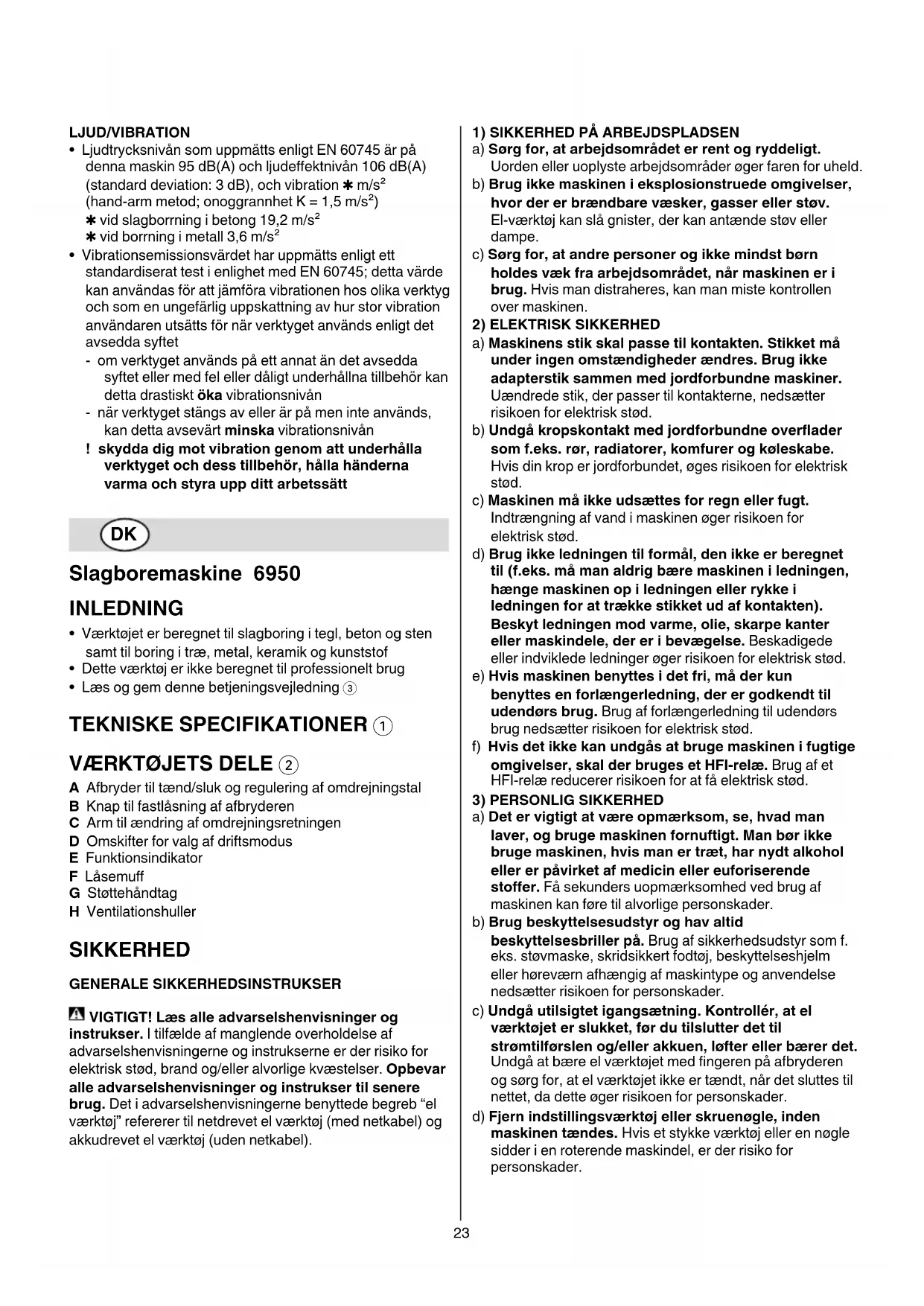

BRUGSANVISNING 6950 AD SKIL

• Værktøjet er beregnet til slagboring i tegl, beton og sten

samt til boring i træ, metal, keramik og kunststof

• Dette værktøj er ikke beregnet til professionelt brug

• Læs og gem denne betjeningsvejledning 3

TEKNISKE SPECIFIKATIONER 1

A Afbryder til tænd/sluk og regulering af omdrejningstal

B Knap til fastlåsning af afbryderen

C Arm til ændring af omdrejningsretningen

D Omskifter for valg af driftsmodus

E Funktionsindikator

H Ventilationshuller

SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende overholdelse af

advarselshenvisningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar

alle advarselshenvisninger og instrukser til senere

brug. Det i advarselshenvisningerne benyttede begreb “el

værktøj” refererer til netdrevet el værktøj (med netkabel) og

akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt.

Uorden eller uoplyste arbejdsområder øger faren for uheld.

b) Brug ikke maskinen i eksplosionstruede omgivelser,

hvor der er brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller

c) Sørg for, at andre personer og ikke mindst børn

holdes væk fra arbejdsområdet, når maskinen er i

brug. Hvis man distraheres, kan man miste kontrollen

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundne maskiner.

Uændrede stik, der passer til kontakterne, nedsætter

risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk

c) Maskinen må ikke udsættes for regn eller fugt.

Indtrængning af vand i maskinen øger risikoen for

d) Brug ikke ledningen til formål, den ikke er beregnet

til (f.eks. må man aldrig bære maskinen i ledningen,

hænge maskinen op i ledningen eller rykke i

ledningen for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe kanter

eller maskindele, der er i bevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis maskinen benyttes i det fri, må der kun

benyttes en forlængerledning, der er godkendt til

udendørs brug. Brug af forlængerledning til udendørs

brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge maskinen i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man

laver, og bruge maskinen fornuftigt. Man bør ikke

bruge maskinen, hvis man er træt, har nydt alkohol

eller er påvirket af medicin eller euforiserende

stoffer. Få sekunders uopmærksomhed ved brug af

maskinen kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.

eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm

eller høreværn afhængig af maskintype og anvendelse

nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at el

værktøjet er slukket, før du tilslutter det til

strømtilførslen og/eller akkuen, løfter eller bærer det.

Undgå at bære el værktøjet med ngeren på afbryderen

og sørg for, at el værktøjet ikke er tændt, når det sluttes til

nettet, da dette øger risikoen for personskader.

d) Fjern indstillingsværktøj eller skruenøgle, inden

maskinen tændes. Hvis et stykke værktøj eller en nøgle

sidder i en roterende maskindel, er der risiko for

e) Overvurder ikke dig selv. Sørg for at stå sikkert,

mens der arbejdes, og kom ikke ud af balance. Det

er derved nemmere at kontrollere maskinen, hvis der

skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår, tøj

og handsker væk fra dele, der bevæger sig. Dele, der

er i bevægelse, kan gribe fat i løstsiddende tøj, smykker

g) Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og

benyttes korrekt. Brug af en støvopsugning nedsætter

risikoen for personskader som følge af støv.

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKTØJ

a) Undgå overbelastning af maskinen. Brug altid en

maskine, der er beregnet til det stykke arbejde, der

skal udføres. Med den rigtige maskine arbejder man

bedst og mest sikkert inden for det angivne eektområde.

b) Brug ikke en maskine, hvis afbryder er defekt. En

maskine, der ikke kan startes og stoppes, er farlig og skal

c) Træk stikket ud af stikkontakten og/eller fjern

akkuen, inden maskinen indstilles, der skiftes

tilbehørsdele, eller maskinen lægges fra. Disse

sikkerhedsforanstaltninger forhindrer utilsigtet start af

d) Opbevar ubenyttet el-værktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er

fortrolige med maskinen eller ikke har gennemlæst

disse instrukser, benytte maskinen. El-værktøj er

farligt, hvis det benyttes af ukyndige personer.

e) Maskinen bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige dele fungerer korrekt og ikke sidder

fast, og om delene er brækket eller beskadiget,

således at maskinens funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med skarpe

skærekanter sætter sig ikke så hurtigt fast og er nemmere

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht.

disse instrukser. Tag hensyn til arbejdsforholdene og

det arbejde, der skal udføres. I tilfælde af anvendelse af

værktøjet til formål, som ligger uden for det fastsatte

anvendelsesområde, kan der opstå farlige situationer.

SIKKERHEDSINSTRUKSER FOR SLAGBOREMASKINE GENERELT

• Kontrollér altid at forsyningsspændingen er den samme

som den spænding, der er anført på værktøjets

navneskilt (værktøj med betegnelsen 230V eller 240V

kan også tilsluttes til 220V)

• Dette værktøj må ikke bruges af personer under 16 år

• Bearbejd ikke asbestholdigt materiale (asbest er

• Brug ikke værktøjet, hvis kablet er beskadiget; få det

skiftet ud af en anerkendt fagmand

• Fjern altid først stikket fra kontakten, førend De

foretager nogle ændringer eller skifter tilbehør

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis

der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte

omdrejningstal er mindst så højt som værktøjets max.

omdrejningstal i ubelastet tilstand

• Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på 16 A

• Undgå skader forårsaget af skruer, søm eller andre

materialer i arbejdsstykket; fjern disse før De begynder at

• Fastgør emnet (det er sikrere at holde emner i en

fastgøringsanordning eller skruestik end med hånden)

• Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab (kontakt med elektriske ledninger

kan føre til brand og elektrisk stød; beskadigelse af en

gasledning kan føre til eksplosion; brud på et vandrør kan

føre til materiel skade eller elektrisk stød)

• Støv fra materiale som f.eks. maling, der indeholder bly,

nogle træsorter, mineraler og metal kan være skadeligt

(kontakt med eller indånding af støvet kan forårsage

allergiske reaktioner og/eller sygdomme i luftvejene hos

den, der anvender værktøjet, eller hos omkringstående);

bær en støvmaske og arbejd med en

støvudsugningsanordning, hvor en sådan kan

• Visse slags støv er klassiceret som kræftfremkaldende

(som f.eks. støv fra eg og bøg) især i forbindelse med

tilsætningsstoer til træbehandling; bær en støvmaske

og arbejd med en støvudsugningsanordning, hvor

en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer,

du ønsker at arbejde med

• Brug høreværn ved slagboring (støjpåvirkning kan

føre til tab af hørelse)

• Brug de ekstra håndgreb, der følger med værktøjet

(manglende kontrol kan forårsage personlige skader)

• Hold el-værktøjet i de isolerede gribeflader, når du

udfører arbejde, hvor indsatstilbehøret kan ramme

bøjede strømledninger eller el-værktøjets eget kabel

(kontakt med en spændingsførende ledning kan også

sætte el-værktøjets metaldele under spænding, hvilket

kan føre til elektrisk stød)

• Hold altid ledningen væk fra værktøjets bevægelige dele

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal

afbryderen straks afbrydes og stikket tages ud af

• Hvis kablet beskadiges eller skæres over under arbejdet,

ikke berør kablet, og straks træk ud stikket

• Hvis boret blokerer uventet (førende til en rykagtig farlig

reaktion), skal værktøjet straks afbrydes

• Vær opmærksom på de opstående kræfter af blokering

(især ved boring i metal); anvend altid støttegrebet G

2 og sørg for at stå sikkert25

• Efter endt arbejde skal afbryderen afbrydes og alle

bevægelige dele være stoppet før værktøjet sættes til side

• Fastlåsning af afbryderen til vedvarende drift 5

• Regulering af omdrejningstal til blød start 6

• Ændring af omdrejningsretningen 7

- afbryderen A kan ikke aktiveres, hvis retningsskifteren

ikke er indstillet korrekt

! ændre kun omdrejningsretningen når værktøjet

• Ombytning af bits 8

- drej afbryderen D til “udskiftning af bits”, indtil den

låses fast (må kun aktiveres, når værktøjet er

slukket og stikket er taget ud af stikkontakten)

- indsæt bit så dybt som muligt i borepatronen

- når der kommer en klik-lyd fra borepatronen, er bit

! brug ikke beskadiget bits

! man må aldrig starte med at bore, hvis afbryderen

D står på “udskiftning af bits”, da dette kan

• Valg af driftsmodus 9

- drej kontakt D i den ønskede driftstilstand, indtil den

! vælg kun driftsmodus når værktøjet er slukket og

stikket er taget ud af stikkontakten

• Indstilling af boredybden 0

• Håndtering og styring af værktøjet !

! under arbejde, hold altid om værktøjet på de grå

markerede grebsområde(r)

- anvend altid støttegrebet G (kan justeres som vist)

- hold ventilationshullerne udækkede

- pres ikke for hårdt med værktøjet; lad værktøjet gøre

• Brug rigtige bits @

! brug kun bits i høj kvalitet til at bore i beton

(anvend den bit, der medfølger med værktøjet,

• Støvfri boring i vægge $

• Støvfri boring i lofter %

• Boring i iser uden udskridning ^

• For ere tips se www.skileurope.com

VEDLIGEHOLDELSE/SERVICE

• Hold værktøjet og ledningen ren (især

ventilationshullerne H 2)

! træk stikket ud før rensning

• Skulle el værktøjet trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen

udføres af et autoriseret serviceværksted for SKIL-

- send den uskilte værktøjet sammen med et købsbevis

til forhandleren eller nærmeste SKIL serviceværksted

(adresser og reservedelstegning af værktøjet ndes på

• Elværktøj, tilbehør og emballage må ikke

bortskaffes som almindeligt affald (kun for EU-lande)

- i henhold til det europæiske direktiv 2002/96/EF om

bortskaelse af elektriske og elektroniske produkter og

gældende national lovgivning, skal brugt elværktøj

indsamles separat og bortskaes på en måde, der

skåner miljøet mest muligt

- symbolet & erindrer dig om dette, når udskiftning er

OVERENSSTEMMELSESERKLÆRING

• Vi erklærer under almindeligt ansvar, at dette produkt er i

• Måles efter EN 60745 er lydtrykniveau af dette værktøj

• Det vibrationsniveau er målt i henhold til den

standardiserede test som anført i EN 60745; den kan

benyttes til at sammenligne to stykker værktøj og som en

foreløbig bedømmelse af udsættelsen for vibrationer, når

værktøjet anvendes til de nævnte formål

- anvendes værktøjet til andre formål eller med andet

eller dårligt vedligeholdt tilbehør, kan dette øge

udsættelsesniveauet betydeligt

- de tidsrum, hvor værktøjet er slukket, eller hvor det

kører uden reelt at udføre noget arbejde, kan

reducere udsættelsesniveauet betydeligt

! beskyt dig selv imod virkningerne af vibrationer

ved at vedligeholde værktøjet og dets tilbehør,

ved at holde dine hænder varme og ved at

organisere dine arbejdsmønstre26

a) Hold arbeidsområdet rent og ryddig. Rotete

betegnet med 230V eller 240V kan også koples til et

• Bruk ikke verktøyet dersom kabel er skadet; få den skiftet

ud af en anerkendt fagmand

• Ta alltid ut kontakten før du forandrer innstillinger

på sagen eller skifter tilbehør

strømledningen (kontakt med en spenningsførende

• Hvis boret plutselig skulle blokkere (førende til en

- bor først et lite hull, når et stort hull er krevet

utskiftning er nødvendig
