BRUKSANVISNING 6950 AD SKIL

• Det här verktyget är avsett för slagborrning i tegel, betong

och sten, samt för borrning i trä, metall, keramik och plast

• Det här verktyget är inte avsedd för yrkesmässig

• Läs och spara denna instruktionsbok 3

A Strömbrytare för till/från och varvtalsreglering

B Knapp för låsning av strömbrytare

C Spak för reversering av rotationsriktningen

D Omkopplare för utväljande av driftsläge

E Funktionsindikator

H Ventilationsöppningar

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR OBS! Läs noga igenom alla anvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida

bruk. Nedan använt begrepp “elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken för

a) Var uppmärksam, kontrollera vad du gör och

använd elverktyget med förnuft. Använd inte

elverktyget när du är trött eller om du är påverkad

av droger, alkohol eller mediciner. Under användning21

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du

bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan olycka

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet innan inställningar utförs, tillbehörsdelar

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats; orsaker som

kan leda till att elverktygets funktioner påverkas

menligt. Låt skadade delar repareras innan

elverktyget återanvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv.

enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR SLAGBORRMASKINER ALLMÄNT

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

• Den här maskinen ska inte användas av personer under

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Använd helt utrullade och säkra förlängningssladdar med

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Bär hörselskydd vid slagborrning (risk nns för att

buller leder till hörselskada)

• Använd verktyget med medlevererade stödhandtag

(förlorad kontroll kan orsaka person skador)22

• Håll fast elverktyget vid de isolerade greppytorna när

arbeten utförs på ställen där insatstillbehöret kan

skada dolda elledningar eller egen nätsladd (kontakt

med en spänningsförande ledning kan sätta elverktygets

metalldelar under spänning och leda till elstöt)

• Håll alltid sladden på säkert avstånd från rörliga

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• Skadas eller kapas nätsladden under arbetet, rör inte vid

sladden utan dra genast ut stickkontakten

• Om borr-bit tillfälligt skulle blockera (orsaka en ryckig och

farlig reaktion), stäng genast av maskinen

• Var medveten om den kraft som uppstår i händelse av

blockering (speciellt när du borrar i metaller); använd

alltid extrahandtaget G 2 och se till att du står stadigt

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha stannat

• Låsning av strömbrytare för kontinuerlig drift 5

• Varvtalsreglering för mjukstart 6

• Reversering av rotationsriktningen 7

- om inte vänster/höger är inställt i rätt läge, kan inte

strömbrytaren A tryckas in

! ändra rotationsriktningen när maskinen är helt

- ställ in omkopplaren D på “byte av bits” tills den

snäpps fast (används bara när maskinen är

avstängd och kontakten urdragen)

- sätt in bitsen så djupt som möjligt i chucken

- när ett klickande ljud hörs från chucken är bitsen rätt

! använd aldrig trasig bits

! börja aldrig borra om omkopplaren D är inställd

för “byte av bits” eftersom verktyget kan skadas

• Utväljande av driftsläge 9

- vrid omkopplaren D till önskat driftsläge tills den

! välj driftsläge endast då maskinen är avstängd

och kontakten urdragen

• Justering av borrdjupet 0

• Fattning och styrning av maskinen !

! under arbetet, håll alltid verktyget i det grå greppet

- använd alltid extrahandtaget G (kan justeras enligt

- håll ventilationsöppningarna ej övertäckta

- lägg inte för mycket tryck på maskinen; låt maskinen

• Använd rätt bits @

! använd bara skarpa bits av hög kvalitet vid

borrning i betong (använd bitsen som medföljer

verktyget som referens)

• När du borrar i järnmetaller

- förborra ett mindre hål då ett större behövs

- olja in borren emellanåt

• Splinterfri borrning i trä #

• Dammfri borrning i vägg $

• Dammfri borrning i tak %

• Borrning i kakel utan att slinta ^

• För er tips se www.skileurope.com

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna H 2)

! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen & kommer att påminna om detta när det är

• Vi intygar och ansvarar för, att denna produkt

överensstämmer med följande norm och dokument:

EN 60745, EN 61000, EN 55014, enl. bestämmelser och

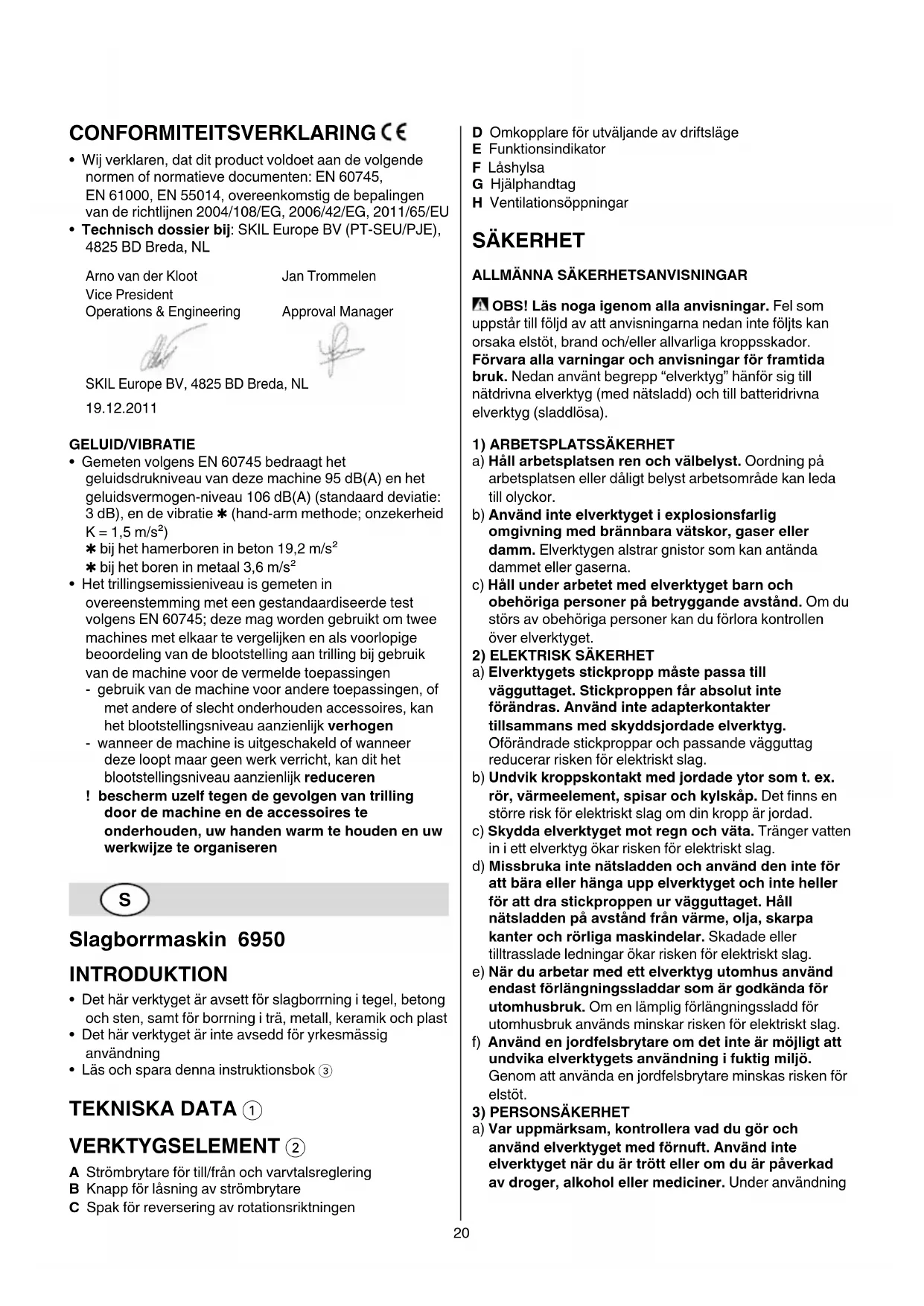

riktlinjema 2004/108/EG, 2006/42/EG, 2011/65/EU

• Teknisk tillverkningsdokumentation finns hos:

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 95 dB(A) och ljudeektnivån 106 dB(A)

(standard deviation: 3 dB), och vibration ✱ m/s²

(hand-arm metod; onoggrannhet K = 1,5 m/s²)

✱ vid slagborrning i betong 19,2 m/s²

✱ vid borrning i metall 3,6 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration

användaren utsätts för när verktyget används enligt det

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt

omdrejningstal i ubelastet tilstand

• Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på 16 A

skåner miljøet mest muligt
