NAUDOJIMO INSTRUKCIJA 6950 AD SKIL

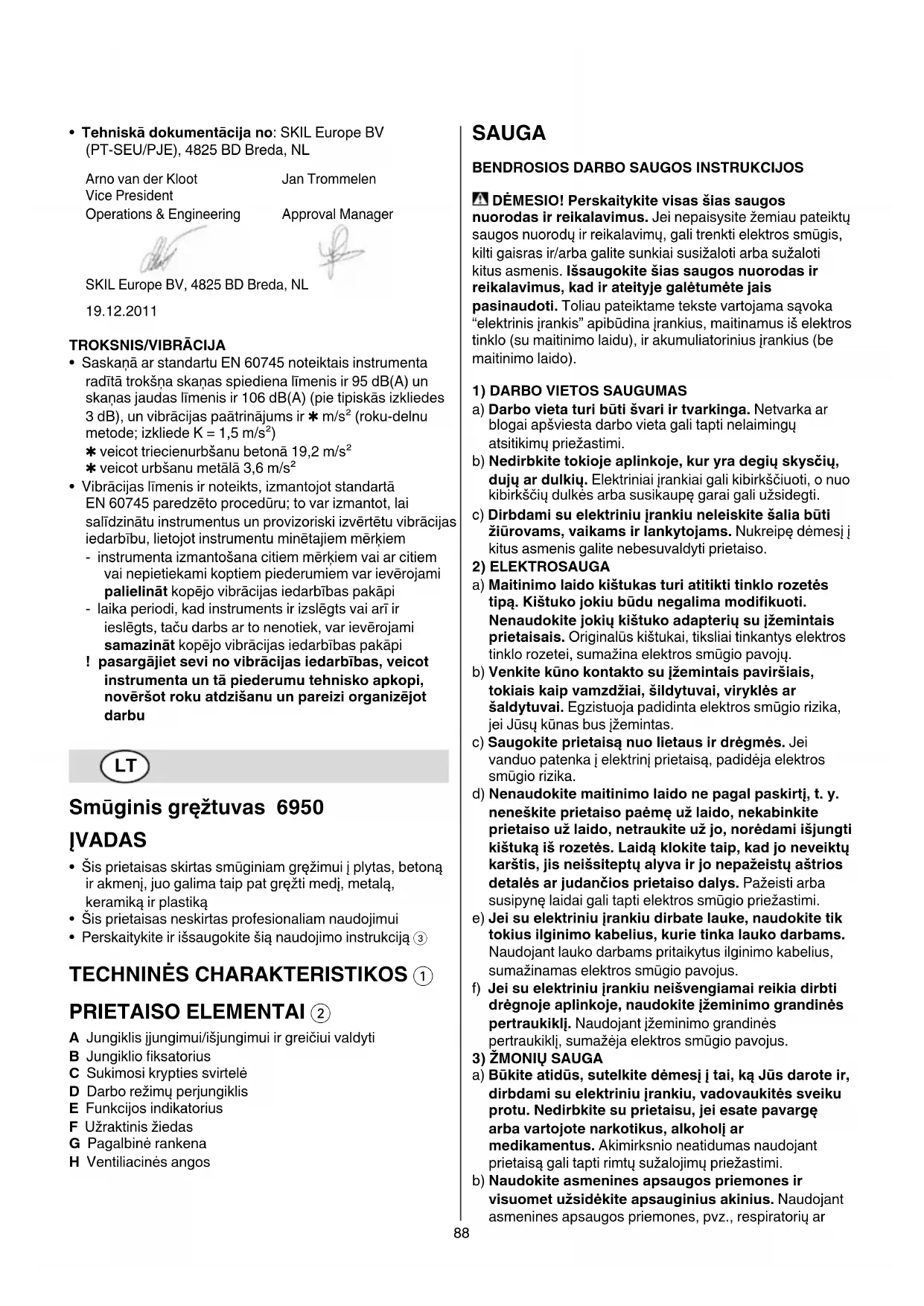

Smūginis gręžtuvas 6950

• Šis prietaisas skirtas smūginiam gręžimui į plytas, betoną

ir akmenį, juo galima taip pat gręžti medį, metalą,

keramiką ir plastiką

• Šis prietaisas neskirtas profesionaliam naudojimui

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 3

TECHNINĖS CHARAKTERISTIKOS 1

PRIETAISO ELEMENTAI 2

A Jungiklis įjungimui/išjungimui ir greičiui valdyti

B Jungiklio fiksatorius

C Sukimosi krypties svirtelė

D Darbo režimų perjungiklis

E Funkcijos indikatorius

H Ventiliacinės angos

SAUGA BENDROSIOS DARBO SAUGOS INSTRUKCIJOS DĖMESIO! Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis,

kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti

kitus asmenis. Išsaugokite šias saugos nuorodas ir

reikalavimus, kad ir ateityje galėtumėte jais

pasinaudoti. Toliau pateiktame tekste vartojama sąvoka

“elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros

tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar

blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių,

dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo

kibirkščių dulkės arba susikaupę garai gali užsidegti.

c) Dirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimo laido kištukas turi atitikti tinklo rozetės

tipą. Kištuko jokiu būdu negalima modifikuoti.

Nenaudokite jokių kištuko adapterių su įžemintais

prietaisais. Originalūs kištukai, tiksliai tinkantys elektros

tinklo rozetei, sumažina elektros smūgio pavojų.

b) Venkite kūno kontakto su įžemintais paviršiais,

tokiais kaip vamzdžiai, šildytuvai, viryklės ar

šaldytuvai. Egzistuoja padidinta elektros smūgio rizika,

jei Jūsų kūnas bus įžemintas.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jei

vanduo patenka į elektrinį prietaisą, padidėja elektros

d) Nenaudokite maitinimo laido ne pagal paskirtį, t. y.

neneškite prietaiso paėmę už laido, nekabinkite

prietaiso už laido, netraukite už jo, norėdami išjungti

kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios

detalės ar judančios prietaiso dalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi.

e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik

tokius ilginimo kabelius, kurie tinka lauko darbams.

Naudojant lauko darbams pritaikytus ilginimo kabelius,

sumažinamas elektros smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite įžeminimo grandinės

pertraukiklį. Naudojant įžeminimo grandinės

pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su prietaisu, jei esate pavargę

arba vartojote narkotikus, alkoholį ar

medikamentus. Akimirksnio neatidumas naudojant

prietaisą gali tapti rimtų sužalojimų priežastimi.

b) Naudokite asmenines apsaugos priemones ir

visuomet užsidėkite apsauginius akinius. Naudojant

asmenines apsaugos priemones, pvz., respiratorių ar89

apsauginę kaukę, neslystančius batus, apsauginį šalmą,

klausos apsaugos priemones ir kt., rekomenduojamas

dirbant su tam tikros rūšies įrankiais, sumažėja rizika

c) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai.

Prieš prijungdami elektrinį įrankį prie elektros tinklo

ir/arba akumuliatoriaus, prieš pakeldami ar nešdami

įsitikinkite, kad jis yra išjungtas. Jeigu nešdami

elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą

įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

d) Prieš įjungdami prietaisą pašalinkite reguliavimo

įrankius arba veržlių raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali tapti sužalojimų

e) Nepervertinkite savo galimybių. Dirbdami atsistokite

patikimai ir visada išlaikykite pusiausvyrą. Patikima

stovėsena ir tinkama kūno laikysena leis geriau

kontroliuoti prietaisą netikėtose situacijose.

f) Dėvėkite tinkamą aprangą. Nedėvėkite plačių

drabužių ir papuošalų. Saugokite plaukus,

drabužius ir pirštines nuo besisukančių prietaiso

dalių. Laisvus drabužius, papuošalus bei ilgus plaukus

gali įtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti dulkių

nusiurbimo ar surinkimo įrenginius, visada

įsitikinkite, ar jie yra prijungti ir ar teisingai

naudojami. Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4) RŪPESTINGA ELEKTRINIŲ ĮRANKIŲ PRIEŽIŪRA IR NAUDOJIMAS

a) Neperkraukite prietaiso. Naudokite Jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu

Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto

b) Nenaudokite elektrinio įrankio su sugedusiu

jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar

išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo

įrankius ar prieš valydami prietaisą, iš elektros

tinklo lizdo ištraukite kištuką ir/arba išimkite

akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi,

kai juos naudoja nepatyrę asmenys.

e) Rūpestingai prižiūrėkite prietaisą. Tikrinkite, ar

besisukančios prietaiso dalys tinkamai veikia ir

niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų

dalių, kurios įtakotų prietaiso veikimą. Prieš vėl

naudojant prietaisą pažeistos prietaiso dalys turi būti

suremontuotos. Daugelio nelaimingų atsitikimų priežastis

yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs.

Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis

pjaunamosiomis briaunomis mažiau stringa ir juos yra

g) Elektrinį įrankį, papildomą įrangą, darbo įrankius ir

t. t. naudokite taip, kaip nurodyta šioje instrukcijoje.

Taip pat atsižvelkite į darbo sąlygas bei atliekamo

darbo pobūdį. Naudojant elektrinius įrankius ne pagal jų

paskirtį galima sukelti pavojingas situacijas.

a) Prietaisą turi remontuoti tik kvalifikuotas

specialistas ir naudoti tik originalias atsargines

dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

DARBŲ SAUGOS NUORODOS DIRBANTIEMS SU SMŪGINIAIS GRĘŽTUVAIS BENDROJI DALIS

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su

įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje

(prietaisus su nurodyta įtampa 230V ir 240V galima jungti

į 220V įtampos elektros tinklą)

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir

• Draudžiama apdirbti medžiagas, kurių sudėtyje yra

asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Prietaisą su pažeistu kabeliu naudoti draudžiama; jį turi

pakeisti kvalifikuotas elektrikas

• Prieš reguliuojant prietaisą arba keičiant darbo

įrankius, ištraukite kištuką iš el. tinklo lizdo

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik

tuo atveju, jei naudojama originali papildoma įranga ir

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus

leistinas apsisukimų skaičius yra ne mažesnis, nei

maksimalus Jūsų prietaiso sūkių skaičius

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į

tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas

16 A elektros srovei

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje

esančius varžtus, vinis ir pan; prieš pradėdami darbą juos

• Saugiai laikykite tvirtinamą dirbinį (dirbinį, kuris

segamas ar kalamas kabių kalimo įrankiais, saugiau

laikyti spaustuvu nei ranka)

• Naudodami tam skirtus paieškos prietaisus,

patikrinkite, ar gręžimo vietoje nėra paslėptų

komunalinių tinklų vamzdynų, arba pasikvieskite į

pagalbą vietinius komunalinių paslaugų tiekėjus

(kontaktas su elektros laidais gali sukelti gaisro bei

elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali

įvykti sprogimas; pažeidus vandentiekio vamzdį, galima

pridaryti daugybę nuostolių bei sukelti elektros smūgio

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra

švino, kai kurių medžių rūšių medienos, mineralų ir

metalo dulkės gali būti kenksmingos (kontaktas su šiomis

dulkėmis arba įkvėptos dulkės gali sukelti operatoriui

arba šalia esantiems žmonėms alergines reakcijas ir/arba

kvėpavimo sistemos susirgimus); mūvėkite

priešdulkinę puskaukę arba dirbdami naudokite

dulkių ištraukimo įrenginį, jei jį galima prijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms

(pvz., ąžuolo arba buko medienos dulkės), ypač

susimaišiusios su medienos taurinimui naudojamais

priedais; mūvėkite priešdulkinę puskaukę arba

dirbdami naudokite dulkių ištraukimo įrenginį, jei jį

• Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais,

skirtais medžiagoms, su kuriomis norite dirbti

• Gręždami su smūgiu, naudokite klausos apsaugos

priemones (dėl triukšmo poveikio galima prarasti klausą)

• Naudokite su įrankiu pateiktas papildomas

rankenas (nesuvaldžius įrankio, galima susižeisti)

• Jei atliekate darbus, kurių metu darbo įrankis gali

kliudyti paslėptus elektros laidus arba paties

elektrinio įrankio maitinimo laidą, tai elektrinį įrankį

laikykite už izoliuotų rankenų (palietus laidą, kuriuo

teka elektros srovė, metalinėse elektrinio įrankio dalyse

gali atsirasti įtampa ir trenkti elektros smūgis)

• Pasirūpinkite, kad maitinimo kabelis nebūtų arti

besisukančių prietaiso dalių

• Atsiradus mechaninio ar elektrinio pobūdžio trukdžiams,

tuojau pat išjunkite prietaisą ir ištraukite kištuką iš

elektros tinklo lizdo

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina

neliečiant kabelio tuojau pat ištraukti kištuką iš elektros

• Netikėtai užstrigus grąžtui (atsiranda pavojingos

reakcijos jėgos), tuojau pat išjunkite prietaisą

• Užstrigus grąžtui (ypač gręžiant metalą) dėl prietaiso

sukimo momento atsiranda reakcijos jėgos, todėl

dirbdami; visuomet naudokite pagalbinę rankeną G

2 bei patikimai stovėkite

• Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos

besisukančios jo dalys visiškai sustos

• Įjungimas/išjungimas 4

• Jungiklio fiksavimas ilgalaikiam darbui 5

• Greičio reguliavimas, švelniai pradedant gręžimą 6

• Sukimosi krypties perjungiklis 7

- kol šis perjungiklis neužsifiksavo kairėje arba dešinėje

padėtyje, negalėsite nuspausti jungiklio A

! sukimosi kryptį perjungti tik prietaisui visiškai

• Antgalių pakeitimas 8

- jungiklį D nustatykite į “antgalių pakeitimo” padėtį, kad

jis užsifiksuotų (galima perjungti tik prietaisui

neveikiant ir elektros laido kištukas yra ištrauktas

- darbo antgalį įstatykite į gręžimo patroną kiek galima

- kai patronas spragteli, antgalis yra įstatytas teisingai

! naudokite pažeistų antgalių

! niekada nepradėkite gręžti, kol jungiklis D yra

nustatytas į “antgalių pakeitimo” padėtį, nes taip

prietaisą galima sugadinti

• Darbo režimų perjungimas 9

- nustatykite perjungiklį D pageidaujamu darbo režimu,

kol išgirsite spragtelėjimą

1 = normalus gręžimas

2 = smūginis gręžimas

! režimus keisti galite tik prietaisui neveikiant kai

elektros laido kištukas yra ištrauktas iš tinklo

• Gręžimo gylio nustatymas 0

• Prietaiso laikymas ir valdymas !

! dirbdami laikykite prietaisą už pilkos spalvos

- visuomet naudokite pagalbinę rankeną G (tvirtinti,

• Naudokite tinkamus darbo antgalius @

! betoną gręžkite tik aštriais aukštos kokybės

antgaliais (kaip nuorodinį naudokite antgalį,

pateiktą su prietaisu)

- jei reikia gręžti didelio skersmens skylę, prieš tai

išgręžkite mažą skylutę

- retkarčiais patepkite grąžtą alyva

• Medžio gręžimas be atplaišų #

• Mūro sienos gręžimas be dulkių $

• Lubų gręžimas be dulkių %

• Plytelių gręžimas be įskilimų ^

• Daugiau patarimų rasite internete www.skileurope.com

PRIEŽIŪRA / SERVISAS

• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines

! prieš valydami ištraukite kištuką iš elektros tinklo

• Jeigu prietaisas, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto

sugestų, jo remontas turi būti atliekamas įgaliotose SKIL

elektrinių įrankių remonto dirbtuvėse

- neišardytą prietaisą kartu su pirkimo čekiu siųskite

tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros

prietaisų techninio aptarnavimo tarnybą (adresus bei

atsarginių dalių brėžinius rasite www.skileurope.com)

• Nemeskite elektrinių įrankių, papildomos įrangos ir

pakuotės į buitinių atliekų konteinerius (galioja tik ES

- pagal ES Direktyvą 2002/96/EG dėl naudotų elektrinių

ir elektroninių prietaisų atliekų utilizavimo ir pagal

vietinius valstybės įstatymus atitarnavę elektriniai

įrankiai turi būti surenkami atskirai ir gabenami į

antrinių žaliavų tvarkymo vietas, kur jie turi būti

sunaikinami ar perdirbami aplinkai nekenksmingu

- apie tai primins simbolis &, kai reikės išmesti

atitarnavusį prietaisą

ATITIKTIES DEKLARACIJA

• Mes atsakingai pareiškiame, kad šis gaminys atitinka

tokius standartus ir normatyvinius dokumentus:

EN 60745, EN 61000, EN 55014 pagal reglamentų

TRIUKŠMINGUMAS/VIBRACIJA

• Šio prietaiso triukšmingumas buvo išmatuotas pagal

EN 60745 reikalavimus; keliamo triukšmo garso slėgio

lygis siekia 95 dB(A) ir akustinio galingumo lygis

106 dB(A) (standartinis nuokrypis: 3 dB), ir vibracijos

pagreitis rankos plaštakos srityje tipiniu atveju yra

mažesnis, kaip ✱ m/s² (paklaida K = 1,5 m/s²)

✱ gręžiant betoną smūginiu režimu 19,2 m/s²

✱ gręždami metalo 3,6 m/s²

• Vibracijos sklaidos lygis išmatuotas pagal standarte

EN 60745 išdėstytus standartizuoto bandymo

reikalavimus; ši vertė gali būti naudojama vienam įrankiui

palyginti su kitu bei išankstiniam vibracijos poveikiui

įvertinti, kai įrankis naudojamas paminėtais būdais

- naudojant įrankį kitokiais būdais arba su kitokiais bei

netinkamai prižiūrimais priedais, gali žymiai padidėti

- laikotarpiais, kai įrankis išjungtas arba yra įjungtas,

tačiau juo nedirbama, gali žymiai sumažėti poveikio

! apsisaugokite nuo vibracijos poveikio

prižiūrėdami įrankį ir jo priedus, laikydami rankas

šiltai ir derindami darbo ciklus su pertraukėlėmis92
