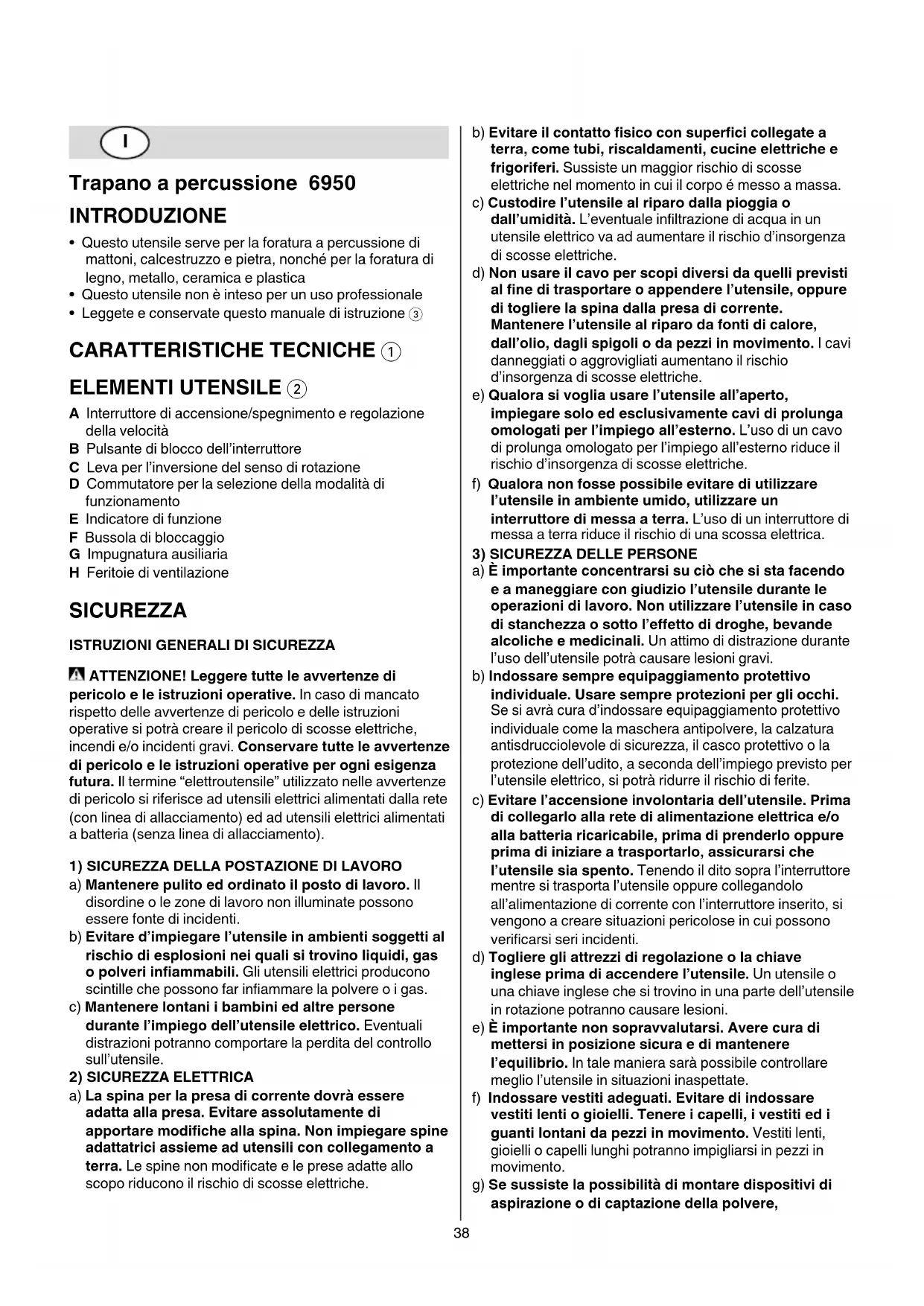

MANUALE UTENTE 6950 AD SKIL

• Questo utensile serve per la foratura a percussione di

mattoni, calcestruzzo e pietra, nonché per la foratura di

legno, metallo, ceramica e plastica

• Questo utensile non è inteso per un uso professionale

• Leggete e conservate questo manuale di istruzione 3

CARATTERISTICHE TECNICHE 1

A Interruttore di accensione/spegnimento e regolazione

B Pulsante di blocco dell’interruttore

C Leva per l’inversione del senso di rotazione

D Commutatore per la selezione della modalità di

E Indicatore di funzione

F Bussola di bloccaggio

G Impugnatura ausiliaria

H Feritoie di ventilazione

SICUREZZA ISTRUZIONI GENERALI DI SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di

pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pericolo di scosse elettriche,

incendi e/o incidenti gravi. Conservare tutte le avvertenze

di pericolo e le istruzioni operative per ogni esigenza

futura. Il termine “elettroutensile” utilizzato nelle avvertenze

di pericolo si riferisce ad utensili elettrici alimentati dalla rete

(con linea di allacciamento) ed ad utensili elettrici alimentati

a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il

disordine o le zone di lavoro non illuminate possono

essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti soggetti al

rischio di esplosioni nei quali si trovino liquidi, gas

o polveri infiammabili. Gli utensili elettrici producono

scintille che possono far inammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone

durante l’impiego dell’utensile elettrico. Eventuali

distrazioni potranno comportare la perdita del controllo

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere

adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad utensili con collegamento a

terra. Le spine non modicate e le prese adatte allo

scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a

terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale inltrazione di acqua in un

utensile elettrico va ad aumentare il rischio d’insorgenza

di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l’utensile, oppure

di togliere la spina dalla presa di corrente.

Mantenere l’utensile al riparo da fonti di calore,

dall’olio, dagli spigoli o da pezzi in movimento. I cavi

danneggiati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto,

impiegare solo ed esclusivamente cavi di prolunga

omologati per l’impiego all’esterno. L’uso di un cavo

di prolunga omologato per l’impiego all’esterno riduce il

rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare

l’utensile in ambiente umido, utilizzare un

interruttore di messa a terra. L’uso di un interruttore di

messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo

e a maneggiare con giudizio l’utensile durante le

operazioni di lavoro. Non utilizzare l’utensile in caso

di stanchezza o sotto l’effetto di droghe, bevande

alcoliche e medicinali. Un attimo di distrazione durante

l’uso dell’utensile potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo

individuale. Usare sempre protezioni per gli occhi.

Se si avrà cura d’indossare equipaggiamento protettivo

individuale come la maschera antipolvere, la calzatura

antisdrucciolevole di sicurezza, il casco protettivo o la

protezione dell’udito, a seconda dell’impiego previsto per

l’utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l’accensione involontaria dell’utensile. Prima

di collegarlo alla rete di alimentazione elettrica e/o

alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che

l’utensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’utensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono

vericarsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave

inglese prima di accendere l’utensile. Un utensile o

una chiave inglese che si trovino in una parte dell’utensile

in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di

mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare

meglio l’utensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare

vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i

guanti lontani da pezzi in movimento. Vestiti lenti,

gioielli o capelli lunghi potranno impigliarsi in pezzi in

g) Se sussiste la possibilità di montare dispositivi di

aspirazione o di captazione della polvere,39

assicurarsi che gli stessi siano stati installati

correttamente e vengano utilizzati senza errori.

L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l’utensile. Impiegare l’utensile

elettrico adatto per sbrigare il lavoro. Utilizzando

l’utensile elettrico adatto si potrà lavorare meglio e con

maggior sicurezza nell’ambito della gamma di potenza

b) Non utilizzare utensili elettrici con interruttori

difettosi. Un utensile elettrico che non si può più

accendere o spegnere è pericoloso e dovrà essere

c) Prima di procedere ad operazioni di regolazione

sull’utensile, prima di sostituire parti accessorie

oppure prima di posare l’utensile al termine di un

lavoro, estrarre sempre la spina dalla presa della

corrente e/o estrarre la batteria ricaricabile. Tale

precauzione eviterà che l’utensile possa essere messo in

funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori

della portata dei bambini. Non fare usare l’utensile a

persone che non sono abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli utensili elettrici

sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione

dell’utensile. Verificare che le parti mobili

dell’utensile funzionino perfettamente e non

s’inceppino, che non ci siano pezzi rotti o

danneggiati al punto tale da limitare la funzione

dell’utensile stesso. Far riparare le parti

danneggiate prima d’impiegare l’utensile. Numerosi

incidenti vengono causati da utensili elettrici la cui

manutenzione è stata eettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio. Gli

utensili da taglio curati con particolare attenzione e con

taglienti alati s’inceppano meno frequentemente e sono

più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in

conformità con le presenti istruzioni. Osservare le

condizioni di lavoro ed il lavoro da eseguirsi durante

l’impiego. L’impiego di utensili elettrici per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

a) Fare riparare l’utensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile.

ISTRUZIONI DI SICUREZZA PER TRAPANI A PERCUSSIONE NOTE GENERALI

• Controllare che la tensione dell’alimentazione sia la

stessa di quella indicata sulla targhetta dell’utensile (gli

utensili con l’indicazione di 230V o 240V possono essere

collegati anche alla rete di 220V)

• Questo utensile non dev’essere utilizzato da persone di

età inferiore ai 16 anni

• Non lavorare mai materiali contenenti amianto

(l’amianto è ritenuto materiale cancerogeno)

• Non usare l’utensile quando il cavo è danneggiato; farlo

sostituire da personale qualicato

• Staccate sempre la spina dell’utensile prima di

effettuare regolazioni o cambiare gli accessori

• La SKIL garantisce un perfetto funzionamento dell’utensile

soltanto se vengono utilizzati accessori originali

• Utilizzate solo accessori il cui numero massimo di giri

corrisponda almeno al massimo dei numeri di giri

• Usare cavi di prolunga completamente srotolati e sicure

con una capacità di 16 Amp

• Evitate possibili danneggiamenti da viti e chiodi

sporgenti; rimuoverli prima di iniziare la lavorazione

• Fissare il pezzo da lavorare (un pezzo in lavorazione

rimane bloccato in posizione con maggiore sicurezza se

ssato con appositi dispositivi di serraggio o con una

morsa e non tenendolo con la mano)

• Al fine di rilevare possibili linee di alimentazione

nascoste, utilizzare adatte apparecchiature di

ricerca oppure rivolgersi alla locale società

erogatrice (un contatto con linee elettriche può

provocare lo sviluppo di incendi e di scosse elettriche;

danneggiando linee del gas si può creare il pericolo di

esplosioni; penetrando una tubazione dell’acqua si

provocano seri danni materiali oppure vi è il pericolo di

provocare una scossa elettrica)

• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono essere

nocive (il contatto con queste polveri o la loro inalazione

possono causare reazioni allergiche e/o disturbi respiratori

all’operatore o ad altre persone presenti sul posto);

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della polvere

se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni

(quali le polveri di quercia e faggio) specialmente se

associate ad additivi per il trattamento del legno;

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della

polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione

della polvere per i materiali in lavorazione

• Portare cuffie di protezione nella foratura a

percussione (l’eetto del rumore può provocare la

• Utilizzare le impugnature supplementari fornite

insieme all’utensile (la perdita di controllo sull’utensile

può comportare il pericolo di incidenti)

• Tenere l’elettroutensile per le superfici isolate

dell’impugnatura qualora venissero effettuati lavori

durante i quali l’accessorio potrebbo venire a

contatto con cavi elettrici nascosti oppure con il

proprio cavo di rete (il contatto con un cavo sotto

tensione può mettere sotto tensione anche parti metalliche

dell’apparecchio, causando una scossa elettrica)

• Mantenere sempre il cavo distante dalle parti in

movimento dell’utensile

• Nel caso di cattivo funzionamento elettrico o meccanico,

spegnete subito l’utensile e staccate la spina40

• Se durante un’operazione di lavoro viene danneggiato

oppure troncato il cavo, non toccare il cavo ma estrarre

immediatamente la spina dalla presa

• Se la punta si blocca inaspettatamente (provocando un

contraccolpo di reazione), spegnete subito l’utensile

• Attenzione alle forze sviluppate in caso di bloccaggio

dell’utensile (specialmente nella foratura del metallo);

utilizzare sempre l’impugnatura ausiliaria G 2 ed

assumete una sicura posizione di lavoro

• Quando riponete l’utensile accertatevi che non ci siano

parti in movimento e che il motore sia spento

• Blocco dell’interruttore per il funzionamento continuo 5

• Regolazione della velocità per un avviamento lento 6

• Inversione del senso di rotazione 7

- quando la posizione sinistra/destra non è inserita

propriamente l’interruttore A non può essere attivato

! invertire il senso di rotazione solo quando

l’utensile si è arrestato completamente

• Cambio delle punte 8

- ruotare l’interruttore D su “cambio delle punte”, nché

scatta in posizione (attivare solo quando l’utensile

è spento e la spina è scollegata)

- introdurre la punta il più profondamente possibile nel

- quando il mandrino fa clic è montato correttamente

! non utilizzare punte danneggiate

! non iniziare mai a perforare con l’interruttore D

impostato su “cambio punte”, poiché l’utensile si

potrebbe danneggiare

• Selezione della modalità di funzionamento 9

- ruotate l’interruttore D sulla modalità di funzionamento

desiderata, nché non scatta in posizione

1 = foratura normale

2 = foratura a percussione

! selezionare la modalità di funzionamento solo

quando l’utensile è spento e quando la spina è

• Regolazione della profondità di perforazione 0

• Tenuta e guida dell’utensile !

! durante la lavorazione, impugna l’utensile sempre

in corrispondenza della(e) area(e) grigia(e)

- utilizzare sempre l’impugnatura ausiliaria G (può

venire regolata come illustrato)

- tenete libere le feritoie di ventilazione

- non applicate una pressione eccessiva all’utensile;

lasciate che sia l’utensile a lavorare per voi

• Usare le punte appropriate @

! usare solo punte affilate di alta qualità per forare

calcestruzzo (usare la punta fornita con l’utensile

• Quando le parti da forare sono ferrose

- preparare un piccolo foro, quando è richiesto un

- lubricare la punta di tanto in tanto con olio

• Forature antischeggia nel legno #

• Foratura senza polvere nel muro $

• Foratura senza polvere nel sotto %

• Foratura di piastrelle senza scivolamento ^

• Per altri consigli consultare il sito www.skileurope.com

MANUTENZIONE / ASSISTENZA

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie

di ventilazione H 2)

! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e

di controllo l’utensile dovesse guastarsi, la riparazione va

fatta eettuare da un punto di assistenza autorizzato per

gli elettroutensili SKIL

- inviare l’utensile non smontato assieme alle prove di

acquisto al rivenditore oppure al più vicino centro

assistenza SKIL (l’indirizzo ed il disegno delle parti di

ricambio dell’utensile sono riportati su

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e

l’imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2002/96/CE sui riuti di

utensili elettrici ed elettronici e la sua attuazione in

conformità alle norme nazionali, glil utensili elettrici

esausti devono essere raccolti separatamente, al ne

di essere reimpiegati in modo eco-compatibile

- il simbolo & vi ricorderà questo fatto quando dovrete

DICHIARAZIONE DEI CONFORMITÀ

• Dichiaramo, assumendo la piena responsabilità di tale

dichiarazione, che il prodotto è conforme alle seguenti

normative e ai relativi documenti: EN 60745, EN 61000,

EN 55014 in base alle prescrizioni delle direttive

2004/108/EG, 2006/42/EG, 2011/65/UE

• Fascicolo tecnico presso: SKIL Europe BV

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione

acustica di questo utensile è 95 dB(A) ed il livello di

potenza acustica 106 dB(A) (deviazione standard: 3 dB),

e la vibrazione ✱ m/s² (metodo mano-braccio; incertezza

✱ nella foratura a percussione nel cemento 19,2 m/s²

✱ nella foratura nel metallo 3,6 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in

conformità a un test standardizzato stabilito dalla norma

EN 60745; questo valore può essere utilizzato per mettere

a confronto un l’utensile con un altro o come valutazione41

preliminare di esposizione alla vibrazione quando si

impiega l’utensile per le applicazioni menzionate

- se si utilizza l’utensile per applicazioni diverse, oppure

con accessori dierenti o in scarse condizioni, il livello

di esposizione potrebbe aumentare notevolmente

- i momenti in cui l’utensile è spento oppure è in

funzione ma non viene eettivamente utilizzato per il

lavoro, possono contribuire a ridurre il livello di

! proteggersi dagli effetti della vibrazione

effettuando la manutenzione dell’utensile e dei

relativi accessori, mantenendo le mani calde e

organizzando i metodi di lavoro
