MANUALE UTENTE 6410 MG SKIL

• L’utensile è idoneo per l’esecuzione di forature a

percussione in mattoni, nel calcestruzzo e nel materiale

minerale; esso è adatto anche per forare nel legname, nel

metallo, nella ceramica e nelle materie plastiche

• Leggete e conservate questo manuale di istruzione 236

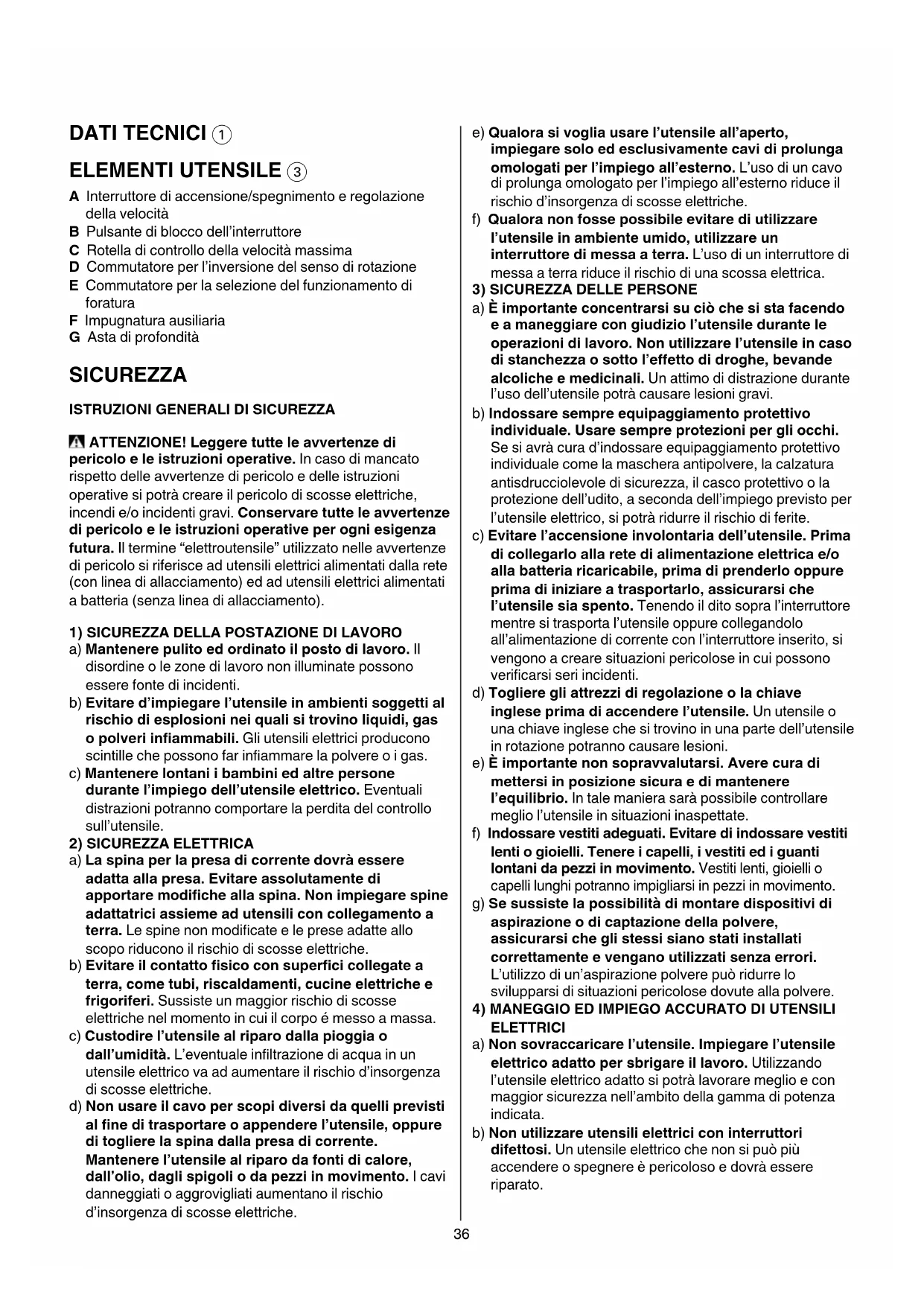

A Interruttore di accensione/spegnimento e regolazione

B Pulsante di blocco dell’interruttore

C Rotella di controllo della velocità massima

D Commutatore per l’inversione del senso di rotazione

E Commutatore per la selezione del funzionamento di

F Impugnatura ausiliaria

G Asta di profondità

SICUREZZA ISTRUZIONI GENERALI DI SICUREZZA ATTENZIONE! Leggere tutte le avvertenze di

pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni

operative si potrà creare il pericolo di scosse elettriche,

incendi e/o incidenti gravi. Conservare tutte le avvertenze

di pericolo e le istruzioni operative per ogni esigenza

futura. Il termine “elettroutensile” utilizzato nelle avvertenze

di pericolo si riferisce ad utensili elettrici alimentati dalla rete

(con linea di allacciamento) ed ad utensili elettrici alimentati

a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il

disordine o le zone di lavoro non illuminate possono

essere fonte di incidenti.

b) Evitare d’impiegare l’utensile in ambienti soggetti al

rischio di esplosioni nei quali si trovino liquidi, gas

o polveri infiammabili. Gli utensili elettrici producono

scintille che possono far inammare la polvere o i gas.

c) Mantenere lontani i bambini ed altre persone

durante l’impiego dell’utensile elettrico. Eventuali

distrazioni potranno comportare la perdita del controllo

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere

adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad utensili con collegamento a

terra. Le spine non modicate e le prese adatte allo

scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a

terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse

elettriche nel momento in cui il corpo é messo a massa.

c) Custodire l’utensile al riparo dalla pioggia o

dall’umidità. L’eventuale inltrazione di acqua in un

utensile elettrico va ad aumentare il rischio d’insorgenza

di scosse elettriche.

d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l’utensile, oppure

di togliere la spina dalla presa di corrente.

Mantenere l’utensile al riparo da fonti di calore,

dall’olio, dagli spigoli o da pezzi in movimento. I cavi

danneggiati o aggrovigliati aumentano il rischio

d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’utensile all’aperto,

impiegare solo ed esclusivamente cavi di prolunga

omologati per l’impiego all’esterno. L’uso di un cavo

di prolunga omologato per l’impiego all’esterno riduce il

rischio d’insorgenza di scosse elettriche.

f) Qualora non fosse possibile evitare di utilizzare

l’utensile in ambiente umido, utilizzare un

interruttore di messa a terra. L’uso di un interruttore di

messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo

e a maneggiare con giudizio l’utensile durante le

operazioni di lavoro. Non utilizzare l’utensile in caso

di stanchezza o sotto l’effetto di droghe, bevande

alcoliche e medicinali. Un attimo di distrazione durante

l’uso dell’utensile potrà causare lesioni gravi.

b) Indossare sempre equipaggiamento protettivo

individuale. Usare sempre protezioni per gli occhi.

Se si avrà cura d’indossare equipaggiamento protettivo

individuale come la maschera antipolvere, la calzatura

antisdrucciolevole di sicurezza, il casco protettivo o la

protezione dell’udito, a seconda dell’impiego previsto per

l’utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l’accensione involontaria dell’utensile. Prima

di collegarlo alla rete di alimentazione elettrica e/o

alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che

l’utensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’utensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono

vericarsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave

inglese prima di accendere l’utensile. Un utensile o

una chiave inglese che si trovino in una parte dell’utensile

in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di

mettersi in posizione sicura e di mantenere

l’equilibrio. In tale maniera sarà possibile controllare

meglio l’utensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare vestiti

lenti o gioielli. Tenere i capelli, i vestiti ed i guanti

lontani da pezzi in movimento. Vestiti lenti, gioielli o

capelli lunghi potranno impigliarsi in pezzi in movimento.

g) Se sussiste la possibilità di montare dispositivi di

aspirazione o di captazione della polvere,

assicurarsi che gli stessi siano stati installati

correttamente e vengano utilizzati senza errori.

L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l’utensile. Impiegare l’utensile

elettrico adatto per sbrigare il lavoro. Utilizzando

l’utensile elettrico adatto si potrà lavorare meglio e con

maggior sicurezza nell’ambito della gamma di potenza

b) Non utilizzare utensili elettrici con interruttori

difettosi. Un utensile elettrico che non si può più

accendere o spegnere è pericoloso e dovrà essere

c) Prima di procedere ad operazioni di regolazione

sull’utensile, prima di sostituire parti accessorie

oppure prima di posare l’utensile al termine di un

lavoro, estrarre sempre la spina dalla presa della

corrente e/o estrarre la batteria ricaricabile. Tale

precauzione eviterà che l’utensile possa essere messo in

funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori

della portata dei bambini. Non fare usare l’utensile a

persone che non sono abituate ad usarlo o che non

abbiano letto le presenti istruzioni. Gli utensili elettrici

sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione

dell’utensile. Verificare che le parti mobili

dell’utensile funzionino perfettamente e non

s’inceppino, che non ci siano pezzi rotti o

danneggiati al punto tale da limitare la funzione

dell’utensile stesso. Far riparare le parti

danneggiate prima d’impiegare l’utensile. Numerosi

incidenti vengono causati da utensili elettrici la cui

manutenzione è stata eettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio. Gli

utensili da taglio curati con particolare attenzione e con

taglienti alati s’inceppano meno frequentemente e sono

più facili da condurre.

g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in

conformità con le presenti istruzioni. Osservare le

condizioni di lavoro ed il lavoro da eseguirsi

durante l’impiego. L’impiego di utensili elettrici per usi

diversi da quelli consentiti potrà dar luogo a situazioni di

a) Fare riparare l’utensile solo ed esclusivamente da

personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere

salvaguardata la sicurezza dell’utensile.

ISTRUZIONI DI SICUREZZA PER TRAPANI A PERCUSSIONE NOTE GENERALI

• Questo utensile non dev’essere utilizzato da persone di

età inferiore ai 16 anni

• Staccatesemprelaspinadell’utensileprimadi

effettuare regolazioni o cambiare gli accessori

• Portare cuffie di protezione (l’eetto del rumore può

provocare la perdita dell’udito)

• Utilizzare le impugnature supplementari fornite

insieme all’utensile (la perdita di controllo sull’utensile

può comportare il pericolo di incidenti)

• Usare cavi di prolunga completamente srotolati e sicure

con una capacità di 16 Amp

• Non lavorare mai materiali contenenti amianto

(l’amianto è ritenuto materiale cancerogeno)

• Le polveri di materiali come vernici contenenti piombo,

alcune specie di legno, minerali e metallo possono

essere nocive (il contatto con queste polveri o la loro

inalazione possono causare reazioni allergiche e/o

disturbi respiratori all’operatore o ad altre persone

presenti sul posto); indossare una maschera

protettiva per la polvere e utilizzare un dispositivo

per l’estrazione della polvere se è presente una

presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni

(quali le polveri di quercia e faggio) specialmente se

associate ad additivi per il trattamento del legno;

indossare una maschera protettiva per la polvere e

utilizzare un dispositivo per l’estrazione della

polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione

della polvere per i materiali in lavorazione

• Controllare che la tensione dell’alimentazione sia la

stessa di quella indicata sulla targhetta dell’utensile

• Evitate possibili danneggiamenti da viti e chiodi

sporgenti; rimuoverli prima di iniziare la lavorazione

• Al fine di rilevare possibili linee di alimentazione

nascoste, utilizzare adatte apparecchiature di

ricerca oppure rivolgersi alla locale società

erogatrice (un contatto con linee elettriche può

provocare lo sviluppo di incendi e di scosse elettriche;

danneggiando linee del gas si può creare il pericolo di

esplosioni; penetrando una tubazione dell’acqua si

provocano seri danni materiali oppure vi è il pericolo di

provocare una scossa elettrica)

• Fissare il pezzo da lavorare (un pezzo in lavorazione

rimane bloccato in posizione con maggiore sicurezza se

ssato con appositi dispositivi di serraggio o con una

morsa e non tenendolo con la mano)

• Non usare l’utensile quando il cavo è danneggiato; farlo

sostituire da personale qualicato

• La SKIL garantisce un perfetto funzionamento

dell’utensile soltanto se vengono utilizzati accessori

corretti che si possono ottenere presso il vostro

• Utilizzate solo accessori il cui numero massimo di giri

corrisponda almeno al massimo dei numeri di giri

• Mantenere sempre il cavo distante dalle parti in

movimento dell’utensile

• Se la punta si blocca inaspettatamente (provocando un

contraccolpo di reazione), spegnete subito l’utensile

• Attenzione alle forze sviluppate in caso di bloccaggio

dell’utensile (specialmente nella foratura del metallo);

utilizzare sempre l’impugnatura ausiliaria F 3 ed

assumete una sicura posizione di lavoro

• Tenere l’elettroutensile per le superfici isolate

dell’impugnatura qualora venissero effettuati lavori

durante i quali l’accessorio potrebbo venire a

contatto con cavi elettrici nascosti oppure con il

proprio cavo di rete (il contatto con un cavo sotto

tensione può mettere sotto tensione anche parti

metalliche dell’apparecchio, causando una scossa

• Nel caso di cattivo funzionamento elettrico o meccanico,

spegnete subito l’utensile e staccate la spina

• Se durante un’operazione di lavoro viene danneggiato

oppure troncato il cavo, non toccare il cavo ma estrarre

immediatamente la spina dalla presa

• Quando riponete l’utensile accertatevi che non ci siano

parti in movimento e che il motore sia spento38

• Blocco dell’interruttore per il funzionamento continuo 5

• Regolazione della velocità per un avviamento lento 6

• Controllo della velocità massima 7

Con la rotella C potete scegliere progressivamente la

velocità massima da bassa ad alta

- accendete l’utensile

- bloccate l’interruttore

- girate la rotella C no alla velocità massima desiderata

• Inversione del senso di rotazione 8

- quando la posizione sinistra/destra non è inserita

propriamente l’interruttore A non può essere attivato

! invertire il senso di rotazione solo quando

l’utensile si è arrestato completamente

• Foratura normale oppure foratura a percussione 9

! selezionare la modalità di foratura solo quando

l’utensile è spento e quando la spina è scollegata

• Cambio delle punte 0

- introdurre la punta il più profondamente possibile nel

! non utilizzare punte con il gambo danneggiato

! usare solo punte affilate

• Regolazione della profondità di perforazione !

• Tenuta e guida dell’utensile @

! durante la lavorazione, impugna l’utensile sempre

in corrispondenza della(e) area(e) grigia(e)

- utilizzare sempre l’impugnatura ausiliaria F 3

(può venire regolata come illustrato)

- tenete libere le feritoie di ventilazione

- non applicate una pressione eccessiva all’utensile;

lasciate che sia l’utensile a lavorare per voi

• Per forare cemento o pietra è richiesta una leggera

pressiome sul trapano

• Quando le parti da forare sono ferrose

- preparare un piccolo foro, quando è richiesto un

- lubricare la punta di tanto in tanto con olio

MANUTENZIONE / ASSISTENZA

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie

! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e

di controllo l’utensile dovesse guastarsi, la riparazione va

fatta eettuare da un punto di assistenza autorizzato per

gli elettroutensili SKIL

- inviare l’utensile non smontato assieme alle prove di

acquisto al rivenditore oppure al più vicino centro

assistenza SKIL (l’indirizzo ed il disegno delle parti di

ricambio dell’utensile sono riportati su www.

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e

l’imballaggio tra i rifiuti domestici (solo per paesi UE)

- secondo la Direttiva Europea 2002/96/CE sui riuti di

utensili elettrici ed elettronici e la sua attuazione in

conformità alle norme nazionali, glil utensili elettrici

esausti devono essere raccolti separatamente, al ne

di essere reimpiegati in modo eco-compatibile

- il simbolo # vi ricorderà questo fatto quando dovrete

DICHIARAZIONE DEI CONFORMITÀ

• Assumendone la piena responsabilità, dichiariamo che il

prodotto descritto nei “Dati tecnici” è conforme alle

seguenti normative ed ai relativi documenti: EN 60745,

EN 61000, EN 55014 in base alle prescrizioni delle

direttive 2004/108/EG, 2006/42/EG, 2011/65/UE

• Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione

acustica di questo utensile è 94 dB(A) ed il livello di

potenza acustica 105 dB(A) (deviazione standard: 3 dB),

e la vibrazione ✱ m/s² (metodo mano-braccio; incertezza

✱ nella foratura nel metallo 5,6 m/s²

✱ nella foratura a percussione nel cemento 13,7 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in

conformità a un test standardizzato stabilito dalla norma

EN 60745; questo valore può essere utilizzato per

mettere a confronto un l’utensile con un altro o come

valutazione preliminare di esposizione alla vibrazione

quando si impiega l’utensile per le applicazioni

- se si utilizza l’utensile per applicazioni diverse, oppure

con accessori dierenti o in scarse condizioni, il livello

di esposizione potrebbe aumentare notevolmente

- i momenti in cui l’utensile è spento oppure è in

funzione ma non viene eettivamente utilizzato per il

lavoro, possono contribuire a ridurre il livello di

! proteggersi dagli effetti della vibrazione

effettuando la manutenzione dell’utensile e dei

relativi accessori, mantenendo le mani calde e

organizzando i metodi di lavoro
