MANUAL DE UTILIZADOR 6410 MG SKIL

Berbequim de percussão 6410

• A ferramenta é determinada para furar com percussão

em tijolos, betão e pedras assim como para furar em

madeira, metal, cerâmica e plástico

• Leia e guarde este manual de instruções 233

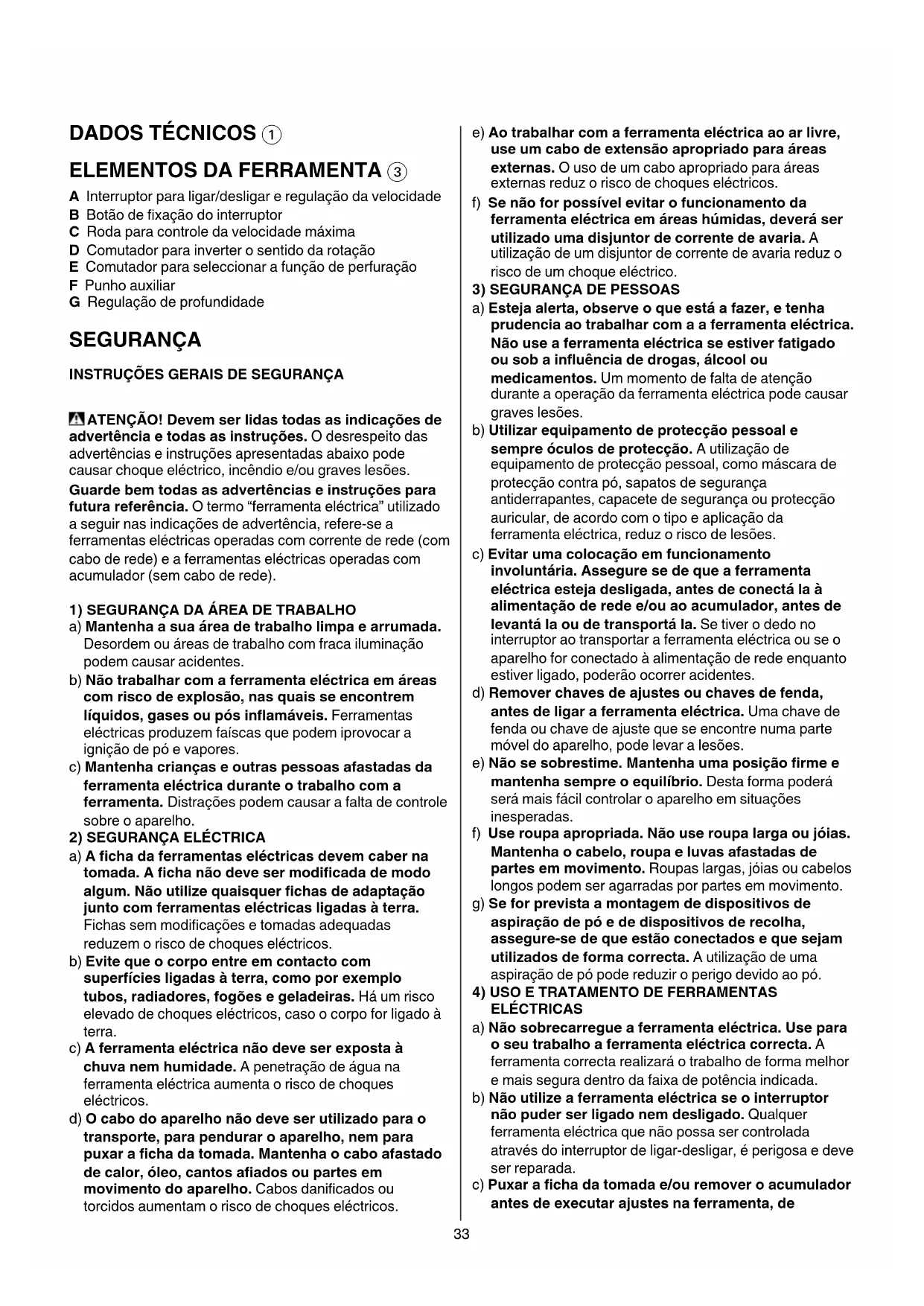

ELEMENTOS DA FERRAMENTA 3

A Interruptor para ligar/desligar e regulação da velocidade

B Botão de xação do interruptor

C Roda para controle da velocidade máxima

D Comutador para inverter o sentido da rotação

E Comutador para seleccionar a função de perfuração

G Regulação de profundidade

SEGURANÇA INSTRUÇÕES GERAIS DE SEGURANÇA ATENÇÃO! Devem ser lidas todas as indicações de

advertência e todas as instruções. O desrespeito das

advertências e instruções apresentadas abaixo pode

causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para

futura referência. O termo “ferramenta eléctrica” utilizado

a seguir nas indicações de advertência, refere-se a

ferramentas eléctricas operadas com corrente de rede (com

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da

ferramenta eléctrica durante o trabalho com a

ferramenta. Distrações podem causar a falta de controle

2) SEGURANÇA ELÉCTRICA

a) A ficha da ferramentas eléctricas devem caber na

tomada. A ficha não deve ser modificada de modo

algum. Não utilize quaisquer fichas de adaptação

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

b) Evite que o corpo entre em contacto com

superfícies ligadas à terra, como por exemplo

tubos, radiadores, fogões e geladeiras. Há um risco

elevado de choques eléctricos, caso o corpo for ligado à

c) A ferramenta eléctrica não deve ser exposta à

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de choques

d) O cabo do aparelho não deve ser utilizado para o

transporte, para pendurar o aparelho, nem para

puxar a ficha da tomada. Mantenha o cabo afastado

de calor, óleo, cantos afiados ou partes em

movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques eléctricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre,

use um cabo de extensão apropriado para áreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques eléctricos.

f) Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha

prudencia ao trabalhar com a a ferramenta eléctrica.

Não use a ferramenta eléctrica se estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode causar

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure se de que a ferramenta

eléctrica esteja desligada, antes de conectá la à

alimentação de rede e/ou ao acumulador, antes de

levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Não se sobrestime. Mantenha uma posição firme e

mantenha sempre o equilíbrio. Desta forma poderá

será mais fácil controlar o aparelho em situações

f) Use roupa apropriada. Não use roupa larga ou jóias.

Mantenha o cabelo, roupa e luvas afastadas de

partes em movimento. Roupas largas, jóias ou cabelos

longos podem ser agarradas por partes em movimento.

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-se de que estão conectados e que sejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉCTRICAS

a) Não sobrecarregue a ferramenta eléctrica. Use para

o seu trabalho a ferramenta eléctrica correcta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor

não puder ser ligado nem desligado. Qualquer

ferramenta eléctrica que não possa ser controlada

através do interruptor de ligar-desligar, é perigosa e deve

c) Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes na ferramenta, de34

substituir acessórios ou de guardar a ferramenta.

Esta medida de segurança evita que a ferramenta

eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a sua ferramenta eléctrica com cuidado.

Verifique se as partes móveis do aparelho

funcionam perfeitamente e não emperram, se há

peças quebradas ou danificadas, que possam

influenciar o funcionamento do aparelho. Peças

danificadas devem ser reparadas antes da

utilização do aparelho. Muitos acidentes tem como

causa uma manutenção insuciente das ferramentas

f) Mantenha as ferramentas de corte sempre afiadas e

limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da

ferramenta etc., de acordo com estas instruções.

Considere também as condições de trabalho e o

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros ns que os previstos, pode resultar

em situações perigosas.

a) A sua ferramenta eléctrica só deve ser reparada por

pessoal qualificado e só devem ser colocadas

peças sobressalentes originais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

INSTRUÇÕES DE SEGURANÇA PARA BERBEQUIMS DE PERCUSSÃO GENERAL

• Esta ferramenta não deve ser utilizada por pessoas

• Desliguesempreafichadatomadaantesde

proceder a qualquer ajustamento ou troca de

• Use protecção auricular (ruídos podem provocar a

• Utilize os punhos adicionais fornecidos com a

ferramenta (a perda de controle pode provocar lesões)

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho e faia),

em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Certique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identicação da ferramenta

• Evite danicar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Utilizar detectores apropriados para detectar tubos

e cabos de alimentação escondidos, ou consulte a

firma de alimentação local (o contacto com um cabo

eléctrico pode levar a incêndio e choque eléctrico; a

danicação de um cano de gás pode levar à explosão; a

penetração de uma tubulação de água provoca danos

materiais ou pode provocar um choque eléctrico)

• Fixe a peça de trabalho (uma peça de trabalho xa

com dispositivos de xação ou num torno ca melhor xa

• Não utilizar ferramenta caso o o esteja danicado;

mandando-o substituir por pessoal qualicado

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios

adequados que poderá adquirir nos revendedores

• Utilize apenas acessórios com um número de rotação

admissível no mínimo tão alto como o mais alto número

de rotação em vazio da ferramenta

DURANTE A UTILIZAÇÃO

• Mantenha sempre o o afastado das peças rotativas da

• Se a broca bloquear repentinamente (provocando uma

reacção brusca e perigosa), desligue imediatamente a

• Tenha especial atenção com eventuais contra-golpes

que possam ocorrer se o acessório bloquear

(especialmente quando perfurar metais); utilize sempre

o punho lateral F 3 e mantenha uma posição rme

• Segurar a ferramenta eléctrica pelas superfícies de

punho isoladas ao executar trabalhos durante os

quais o acessório possa atingir cabos eléctricos

escondidos ou o próprio cabo de rede (o contacto

com um cabo sob tensão também pode colocar sob

tensão as peças metálicas do aparelho e levar a um

• Em caso de anomalias eléctricas ou mecânicas, desligue

imediatamente a ferramenta e tire a cha da tomada

• Caso o o for danicado ou cortado durante o trabalho,

não toque no o, mas tire imediatamente a cha da

• Quando guardar a ferramenta, deverá certicar-se que o

motor esta devidamente parado assim como todas as

• Fixação do interruptor para utilização contínua 5

• Regulação da velocidade para arranque suave 635

• Controle da velocidade máxima 7

Com a roda C pode regular-se gradualmente a

velocidade máxima da baixa até alta

- ligue a ferramenta

- tranque o interruptor

- gire a roda C para seleccionar a velocidade máxima

• Inversão do sentido da rotação 8

- quando não forem correctamente reguladas as

posições esquerda/direita, o interruptor A não será

! inverta o comutador do sentido de rotação

apenas quando a ferramenta desligada

• Perfuração normal vs perfuração com percussão 9

! seleccione a função de perfuração apenas com a

ferramenta desligada e a ficha fora da tomada

• Substituição de pontas 0

- empurre a ponta o mais profundamente possível na

! não utilize pontas com encabadouros danificados

! utilize apenas puntas com pontas afiadas

• Regulação da profundidade de perfuração !

• Segurar e guiar a ferramenta @

! durante o trabalho, segure sempre a ferramenta

na(s) área(s) de fixação cinzenta(s)

- utilize sempre o punho lateral F 3 (pode ser

ajustado conforme ilustrado)

- mantenha as aberturas de ventilação destapadas

- não exerça demasiada pressão na ferramenta; deixe a

ferramenta trabalhar espontaneamente

CONSELHOS DE APLICAÇÃO

• Para perfurações em betão ou pedra, é sempre

necessária uma força estável na ferramenta

• Quando perfurar metais ferrosos

- faça primeiro um pequeno furo se necessitar abrir um

- lubrique frequentemente a broca com óleo adequado

MANUTENÇÃO / SERVIÇO

• Mantenha a ferramenta e o o sempre limpos

(especialmente as aberturas de ventilação)

! desligar a ferramenta da fonte de corrente antes

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ocina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com a

prova de compra, para o seu revendedor ou para o

centro de assistência SKIL mais próximo (os endereços

assim como a mapa de peças da ferramenta estão

mencionados no www.skilmasters.com)

• Não deite ferramentas eléctricas, acessórios e

embalagem no lixo doméstico (apenas para países da

- de acordo com a directiva europeia 2002/96/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

- símbolo # lhe avisará em caso de necessidade de

DECLARAÇÃO DE CONFORMIDADE

• Declaramos sob nossa exclusiva responsabilidade que o

produto descrito em “Dados técnicos” cumpre as

seguintes normas ou documentos normativos: EN 60745,

EN 61000, EN 55014, conforme as disposições das

directivas 2004/108/CE, 2006/42/CE, 2011/65/UE

• Processo técnico em: SKIL Europe BV (PT-SEU/

• Medido segundo EN 60745 o nível de pressão acústica

desta ferramenta é 94 dB(A) e o nível de potência

acústica 105 dB(A) (espaço de erro: 3 dB), e a vibração

✱ m/s² (método braço-mão; incerteza K = 1,5 m/s²)

✱ ao perfurar en metal 5,6 m/s²

✱ ao perfurar com percussão em betão 13,7 m/s²

• O nível de emissão de vibrações foi medido de acordo

com um teste normalizado fornecido na EN 60745; pode

ser utilizado para comparar uma ferramenta com outra e

como uma avaliação preliminar de exposição à vibração

quando utilizar a ferramenta para as aplicações

- utilizar a ferramenta para diferentes aplicações ou

com acessórios diferentes ou mantidos

decientemente, pode aumentar signicativamente o

- o número de vezes que a ferramenta é desligada ou

quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição

! proteja-se contra os efeitos da vibração,

mantendo a ferramenta e os acessórios,

mantendo as mãos quentes e organizando os
