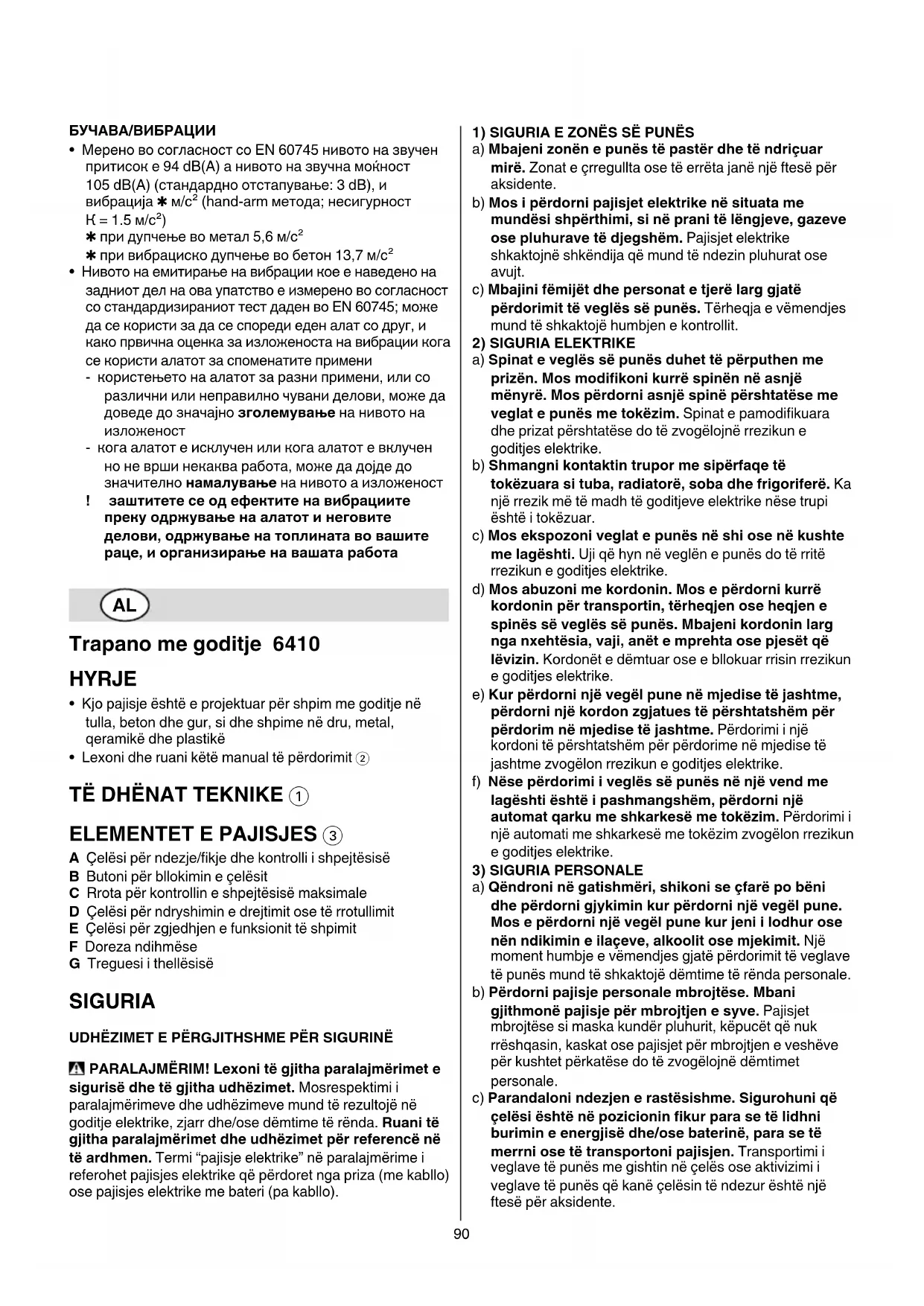

MANUAL I PËRDORUESIT 6410 MG SKIL

• Kjo pajisje është e projektuar për shpim me goditje në

tulla, beton dhe gur, si dhe shpime në dru, metal,

qeramikë dhe plastikë

• Lexoni dhe ruani këtë manual të përdorimit 2

ELEMENTET E PAJISJES 3

A Çelësi për ndezje/fikje dhe kontrolli i shpejtësisë

B Butoni për bllokimin e çelësit

C Rrota për kontrollin e shpejtësisë maksimale

D Çelësi për ndryshimin e drejtimit ose të rrotullimit

E Çelësi për zgjedhjen e funksionit të shpimit

G Treguesi i thellësisë

SIGURIA UDHËZIMET E PËRGJITHSHME PËR SIGURINË

PARALAJMËRIM! Lexoni të gjitha paralajmërimet e

sigurisë dhe të gjitha udhëzimet. Mosrespektimi i

paralajmërimeve dhe udhëzimeve mund të rezultojë në

goditje elektrike, zjarr dhe/ose dëmtime të rënda. Ruani të

gjitha paralajmërimet dhe udhëzimet për referencë në

të ardhmen. Termi “pajisje elektrike” në paralajmërime i

referohet pajisjes elektrike që përdoret nga priza (me kabllo)

ose pajisjes elektrike me bateri (pa kabllo).

1) SIGURIA E ZONËS SË PUNËS

a) Mbajeni zonën e punës të pastër dhe të ndriçuar

mirë. Zonat e çrregullta ose të errëta janë një ftesë për

b) Mos i përdorni pajisjet elektrike në situata me

mundësi shpërthimi, si në prani të lëngjeve, gazeve

ose pluhurave të djegshëm. Pajisjet elektrike

shkaktojnë shkëndija që mund të ndezin pluhurat ose

c) Mbajini fëmijët dhe personat e tjerë larg gjatë

përdorimit të veglës së punës. Tërheqja e vëmendjes

mund të shkaktojë humbjen e kontrollit.

2) SIGURIA ELEKTRIKE

a) Spinat e veglës së punës duhet të përputhen me

prizën. Mos modifikoni kurrë spinën në asnjë

mënyrë. Mos përdorni asnjë spinë përshtatëse me

veglat e punës me tokëzim. Spinat e pamodifikuara

dhe prizat përshtatëse do të zvogëlojnë rrezikun e

b) Shmangni kontaktin trupor me sipërfaqe të

tokëzuara si tuba, radiatorë, soba dhe frigoriferë. Ka

një rrezik më të madh të goditjeve elektrike nëse trupi

c) Mos ekspozoni veglat e punës në shi ose në kushte

me lagështi. Uji që hyn në veglën e punës do të rritë

rrezikun e goditjes elektrike.

d) Mos abuzoni me kordonin. Mos e përdorni kurrë

kordonin për transportin, tërheqjen ose heqjen e

spinës së veglës së punës. Mbajeni kordonin larg

nga nxehtësia, vaji, anët e mprehta ose pjesët që

lëvizin. Kordonët e dëmtuar ose e bllokuar rrisin rrezikun

e goditjes elektrike.

e) Kur përdorni një vegël pune në mjedise të jashtme,

përdorni një kordon zgjatues të përshtatshëm për

përdorim në mjedise të jashtme. Përdorimi i një

kordoni të përshtatshëm për përdorime në mjedise të

jashtme zvogëlon rrezikun e goditjes elektrike.

f) Nëse përdorimi i veglës së punës në një vend me

lagështi është i pashmangshëm, përdorni një

automat qarku me shkarkesë me tokëzim. Përdorimi i

një automati me shkarkesë me tokëzim zvogëlon rrezikun

e goditjes elektrike.

3) SIGURIA PERSONALE

a) Qëndroni në gatishmëri, shikoni se çfarë po bëni

dhe përdorni gjykimin kur përdorni një vegël pune.

Mos e përdorni një vegël pune kur jeni i lodhur ose

nën ndikimin e ilaçeve, alkoolit ose mjekimit. Një

moment humbje e vëmendjes gjatë përdorimit të veglave

të punës mund të shkaktojë dëmtime të rënda personale.

b) Përdorni pajisje personale mbrojtëse. Mbani

gjithmonë pajisje për mbrojtjen e syve. Pajisjet

mbrojtëse si maska kundër pluhurit, këpucët që nuk

rrëshqasin, kaskat ose pajisjet për mbrojtjen e veshëve

për kushtet përkatëse do të zvogëlojnë dëmtimet

c) Parandaloni ndezjen e rastësishme. Sigurohuni që

çelësi është në pozicionin fikur para se të lidhni

burimin e energjisë dhe/ose baterinë, para se të

merrni ose të transportoni pajisjen. Transportimi i

veglave të punës me gishtin në çelës ose aktivizimi i

veglave të punës që kanë çelësin të ndezur është një

ftesë për aksidente.91

d) Hiqni çdo çelës ose çelës përshtatës para ndezjes

së veglës së punës. Një çelës i lënë i lidhur me një

pjesë rrotulluese të veglës së punës mund të shkaktojë

e) Mos u zgjasni. Mbani një vendosje të mirë të

këmbëve dhe një ekuilibër të mirë në çdo moment.

Kjo gjë bën të mundur një kontroll më të mirë të veglës së

punës në situata të papritura.

f) Vishuni në mënyrën e duhur. Mos vishni veshje të

gjera ose bizhuteri. Mbani flokët, veshjet dhe

dorashkat larg nga pjesët lëvizëse. Veshjet e gjera,

bizhuteritë ose flokët e gjatë mund të kapen nga pjesët

g) Nëse janë ofruar pajisje për lidhjen e pajisjeve të

mbledhjes dhe nxjerrjes së pluhurave, sigurohuni

që ato të jenë të lidhura dhe të përdoren si duhet.

Përdorimi i mbledhjes së pluhurave mund të zvogëlojë

rreziqet në lidhje me pluhurat.

4) PËRDORIMI DHE KUJDESI PËR VEGLËN E PUNËS

a) Mos ushtroni forcë mbi veglën e punës. Përdorni

veglën e punës të duhur për përdorimin tuaj. Vegla e

punës e duhur do të realizojë një punë më të mirë dhe

më të sigurt dhe me shpejtësinë që ajo është e

b) Mos përdorni veglën e punës nëse çelësi nuk e ndez

apo e fik. Çdo vegël pune që nuk mund të kontrollohet

me anë të çelësit është e rrezikshme dhe duhet të

c) Shkëputni spinën nga burimi i energjisë dhe/ose

baterinë nga vegla e punës para se të bëni

rregullime të tjera, të ndryshoni aksesorët ose të

ruani veglat e punës. Këto masa parandaluese të

sigurisë ulin rrezikun e ndezjes aksidentale të veglës së

d) Mbani veglat e punës larg fëmijëve dhe mos lejoni

personat e pamësuar me veglën e punës ose këto

udhëzime për përdorimin e pajisjes. Veglat e punës

janë të rrezikshme në duart e përdoruesve të patrajnuar.

e) Mirëmbani veglat e punës. Kontrolloni për

mospërshtatje ose bllokim të pjesëve lëvizëse,

thyerje të pjesëve dhe gjendje të tjera që mund të

ndikojnë në funksionimin e veglës së punës. Nëse

dëmtohet, riparojeni veglën e punës para

përdorimit. Shumë aksidente shkaktohen nga veglat e

punës jo të mirëmbajtura si duhet.

f) Mbajini pajisjet prerëse të pastra dhe të mprehta.

Pajisjet e prerjes të mirëmbajtura dhe me anë të mprehta

kanë më pak mundësi për t’u bllokuar dhe janë më të

lehta për t’u kontrolluar.

g) Përdorni veglat e punës, aksesorët dhe puntot, etj.

në përputhje me këto udhëzime, duke marrë

parasysh kushtet e punës dhe punën që do të

kryhet. Përdorimi i veglave për përdorime të ndryshme

nga ato të përcaktuara mund të shkaktojë rreziqe.

a) Shërbimi i veglës së punës duhet të kryhet nga një

person i kualifikuar për riparimet duke përdorur

vetëm pjesë ndërrimi identike. Kjo gjë do të sigurojë

ruajtjen e sigurisë së veglave të punës.

UDHËZIMET E SIGURISË PËR TRAPANOT ME GODITJE TË PËRGJITHSHME

• Kjo pajisje nuk duhet të përdoret nga personat nën

• Shkëputnigjithmonëspinënngaburimiienergjisë

para kryerjes së rregullimeve ose ndryshimeve të

• Mbani mbrojtëse për veshët (ekspozimi ndaj zhurmës

mund të shkaktojë humbje të dëgjimit)

• Përdorni dorezë(a) ndihmëse, nëse është e

përfshirë me pajisjen (humbja e kontrollit mund të

shkaktojë dëmtime personale)

• Përdorni kordonë të pahapur dhe të sigurt për zgjatime,

me një kapacitet 16 amper

• Mos punoni me materiale që përmbajnë asbest

(asbesti konsiderohet kancerogjen)

• Pluhurat nga materialet si boja me plumb, disa lloje

drurësh, mineralesh dhe metalesh mund të jenë të

dëmshme (kontakti ose thithja e pluhurave mund të

shkaktojë reagime alergjike dhe/ose sëmundje

respiratore për përdoruein ose personat përreth); mbani

një maskë për pluhurat dhe punoni me një pajisje

për heqjen e pluhurave kur mund të lidhet

• Disa lloje pluhurash skanë klasifikuar si kancerogjene (si

pluhuri i lisit dhe i ahut) veçanërisht në ndërthurje me

lëndët shtesë për kondicionimin e drurit; mbani një

maskë për pluhurat dhe punoni me një pajisje për

heqjen e pluhurave kur mund të lidhet

• Respektoni kërkesat kombëtare në lidhje me pluhurat për

materialet me të cilat dëshironi të punoni

• Kontrolloni gjithmonë që voltazhi i energjisë është i njëjtë

me voltazhin e treguar në etiketën e veglës

• Shmangni dëmtimet që mund të shkaktohen nga vidat,

gozhdët dhe elementet e tjera në materialin e punës;

hiqni ato para se të filloni punën

• Përdorni detektorë përkatës për të gjetur linjat e

fshehura të shërbimit ose telefononi kompaninë

lokale të shërbimeve për ndihmë (kontakti me linjat

elektrike mund të shkaktojë zjarr ose goditje elektrike;

dëmtimi i një linje gazi mund të shkaktojë një shpërthim;

shpimi i një tubi uji do të shkaktojë dëmtim të pronës ose

një goditje elektrike)

• Siguroni materialin e punës (një material i shtrënguar

me një pajisje shtrëngimi ose morsë mbahet në mënyrë

më të sigurt se sa me dorë)

• Mos e përdorni kurrë veglën kur kordoni është i dëmtuar;

zëvendësojeni nga një person i kualifikuar

• SKIL mund të garantojë funksionimin pa probleme të

veglës vetëm kur përdoren aksesorët e duhur që mund të

merren nga shitësi i SKIL

• Përdorni vetëm aksesorë me një shpejtësi të lejuar që

përshtatet të paktën me shpejtësinë më të lartë pa

ngarkesë të pajisjes

• Mbajeni kordonin gjithmonë larg nga pjesët lëvizëse të

• Nëse puntoja bllokohet papritur (duke shkaktuar një

reagim të papritur dhe të rrezikshëm), fikeni menjëherë

• Kini parasysh forcat që ndodhin si rezultat i bllokimit

(veçanërisht kur shponi në metale); përdorni gjithmonë

doreza ndihmëse F 3 dhe mbani një pozicionim të

• Mbajeni veglën e punës nga sipërfaqet e izoluara e

kapjes kur kryeni një veprim ku aksesori i prerjes

mund të bjerë në kontakt me tela të fshehur ose

kordoni e tij (një aksesor i prerjes që bie në kontakt me

një tel elektrik mund të bëjë që pjesët metalike të

ekspozuara të pajisjes të transmetojnë elektricitetin dhe

të shkaktojnë goditjen elektrike të përdoruesit)

• Në rast të një defekti elektrik ose mekanik, fikni

menjëherë pajisjen dhe hiqni spinën

• Nëse kordoni dëmtohet ose pritet gjatë punës, mos e

prekni kordonin por hiqni menjëherë spinën

• Kur ta largoni pajisjen, fikeni motorin dhe sigurohuni që të

gjitha pjesët lëvizëse të kenë ndluar plotësisht

• Bllokimi i çelësit për përdorim në vazhdim 5

• Kontrolli i shpejtësisë për ndezjen e butë 6

• Kontrolli i shpejtësisë maksimale 7

Me anë të rrotës C shpejtësia maksimale mund të

ndryshohet nga e ulët në e lartë

- rrotulloni rrotën C për të zgjedhur shpejtësinë

• Ndryshimi i drejtimit të rrotullimit 8

- kur nuk është e vendosur si duhet në pozicionin e

majtë/djathtë, çelësi A nuk mund të aktivizohet

! ndryshoni drejtimin e rrotullimit vetëm kur pajisja

të jetë plotësisht e ndaluar

• Shpimi normal në krahasim me shpimin me goditje 9

! zgjidhni funksionin e shpimit vetëm kur pajisja të

jetë e fikur dhe spina e shkëputur

• Ndërrimi i puntove 0

- futeni punton sa më shumë në mandrinë

! mos i përdorni puntot me një bosht rrotullues të

! përdorni vetëm punto të mprehta

• Rregullimi i thellësisë së shpimit !

• Mbajtja dhe drejtimi i veglës @

! gjatë punës, mbajeni gjithmonë veglën në

zonën(at) e dorezës me ngjyrë gri

- përdorni gjithmonë dorezën ndihmëse F 3 (mund

të rregullohet sipas ilustrimit)

- mbajini të hapura të çarat e ajrimit

- mos ushtroni shumë trysni mbi pajisje; lëreni pajisjen

KËSHILLË PËR PËRDORIMIN

• Për shpime në beton ose në gur, kërkohet një trysni e

vazhdueshme mbi trapano

• Kur shponi metale ferrore

- shponi paraprakisht një vrimë të vogël, kur kërkohet

- lubrifikoni herë pas here me vaj punton e shpimit

MIRËMBAJTJA / SHËRBIMI

• Mbajeni gjithmonë veglën dhe kordonin të pastër

(veçanërisht të çarat e ajrosjes)

! shkëputni spinën para pastrimit

• Nëse pajisja ka defekt pavarësisht kujdesit në prodhim

dhe procedurat e provave, riparimi duhet të kryhet nga

një qendër e shërbimit pas shitjes për veglat e punës të

- dërgoni veglën të çmontuar së bashku me vërtetimin

e blerjes te shitësi ose te qendra më e afërt e shërbimit

e SKIL (adresat si dhe diagrami i shërbimit i veglës

janë të paraqitura në www.skilmasters.com)

• Mos i hidhni veglat elektrike, aksesorët dhe

paketimin së bashku me materialet e mbeturinave

familjare (vetëm për vendet e BE-së)

- në respektim të Direktivës evropiane 2002/96/EC për

pajisjet elektrike dhe elektronike si mbetje dhe

zbatimin e saj në përputhje me ligjet kombëtare,

pajisjet elektrike që kanë arritur në fund të

jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të

kthehen në një objekt riciklimi në përputhje me

- simboli # do t’ju kujtojë për këtë gjë kur të jetë nevoja

DEKLARATA E KONFORMITETIT

• Ne deklarojmë me përgjegjësinë tonë të vetme se ky

produkt i përshkruar në “Të dhëat teknike” është në

përputhje me standardet ose dokumentet e

standardizimit si më poshtë: EN 60745, EN 61000, EN

55014 në përputhje me dispozitat e direktivave 2004/108/

EC, 2006/42/EC, 2011/65/EU

• E matur në përputhje me EN 60745, niveli i trysnisë së

tingullit i kësaj pajisje është 94 dB(A) dhe niveli i fuqisë

së tingullit 105 dB(A) (shmangia standarde: 3 dB) dhe

vibrimi ✱ m/s² (metoda e krahut-dorës; pasiguria

✱ kur shponi në metal 5,6 m/s²

✱ gjatë shpimit me goditje në beton 13,7 m/s²93

• Niveli i emetimit të vibrimit është matur në përputhje me

një provë të standardizuar të dhënë në EN 60745; ajo

mund të përdoret për të krahasuar një vegël me një tjetër

dhe si një vlerësim paraprak i ekspozimit ndaj vibrimit kur

përdorni pajisjen për proceset e përmendura

- përdorimi i pajisjes për procese të ndryshme, ose me

aksesorë të ndryshëm dhe të mirëmbajtur keq, mund

të rritë ndjeshëm nivelin e ekspozimit

- kohët kur pajisja është e fikur dhe kur është e ndezur

por jo në punë, mund të zvogëlojnë ndjeshëm nivelin

! mbroni veten nga efektet e vibrimit duke

mirëmbajtur pajisjen dhe aksesorët e saj, duke i

mbajtur duart e ngrohta dhe duke organizuar

mënyrën tuaj të punës94

 
