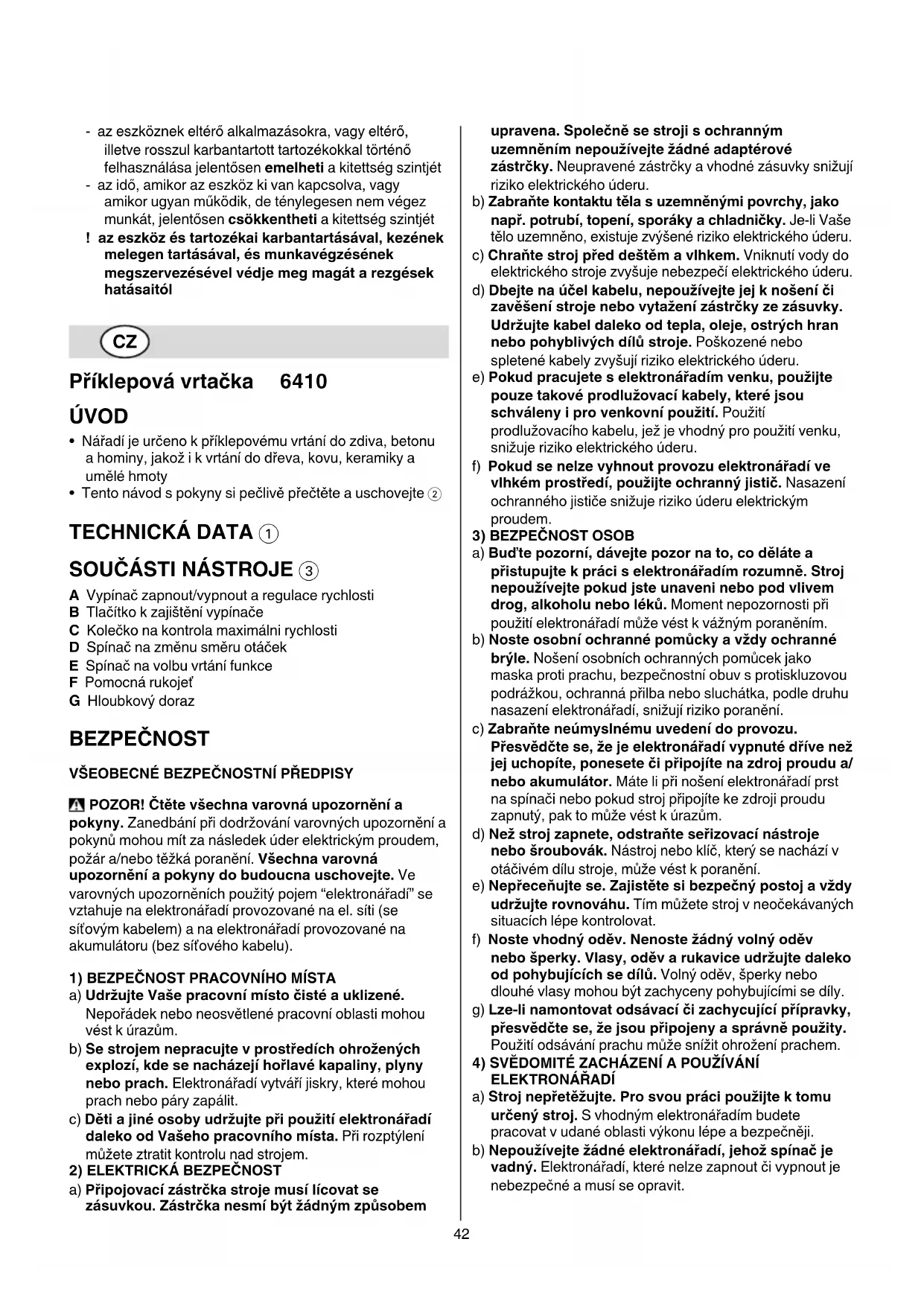

NÁVOD K OBSLUZE 6410 MG SKIL

Příklepovávrtačka 6410

• Nářadí je určeno k příklepovému vrtání do zdiva, betonu

a hominy, jakož i k vrtání do dřeva, kovu, keramiky a

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 2

A Vypínač zapnout/vypnout a regulace rychlosti

B Tlačítko k zajištění vypínače

C Kolečko na kontrola maximálni rychlosti

D Spínač na změnu směru otáček

E Spínač na volbu vrtání funkce

BEZPEČNOST VŠEOBECNÉBEZPEČNOSTNÍPŘEDPISY POZOR!Čtětevšechnavarovnáupozorněnía

pokyny. Zanedbání při dodržování varovných upozornění a

pokynů mohou mít za následek úder elektrickým proudem,

požár a/nebo těžká poranění. Všechnavarovná

upozorněníapokynydobudoucnauschovejte. Ve

varovných upozorněních použitý pojem “elektronářadí” se

vztahuje na elektronářadí provozované na el. síti (se

síťovým kabelem) a na elektronářadí provozované na

akumulátoru (bez síťového kabelu).

1)BEZPEČNOSTPRACOVNÍHOMÍSTA

a) UdržujteVašepracovnímístočistéauklizené.

Nepořádek nebo neosvětlené pracovní oblasti mohou

b) Sestrojemnepracujtevprostředíchohrožených

explozí,kdesenacházejíhořlavékapaliny,plyny

nebo prach. Elektronářadí vytváří jiskry, které mohou

prach nebo páry zapálit.

c) Dětiajinéosobyudržujtepřipoužitíelektronářadí

dalekoodVašehopracovníhomísta. Při rozptýlení

můžete ztratit kontrolu nad strojem.

2)ELEKTRICKÁBEZPEČNOST

a) Připojovacízástrčkastrojemusílícovatse

zásuvkou.Zástrčkanesmíbýtžádnýmzpůsobem

upravena.Společněsestrojisochranným

uzemněnímnepoužívejtežádnéadaptérové

zástrčky. Neupravené zástrčky a vhodné zásuvky snižují

riziko elektrického úderu.

b) Zabraňtekontaktutělasuzemněnýmipovrchy,jako

např.potrubí,topení,sporákyachladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko elektrického úderu.

c) Chraňtestrojpředdeštěmavlhkem. Vniknutí vody do

elektrického stroje zvyšuje nebezpečí elektrického úderu.

d) Dbejtenaúčelkabelu,nepoužívejtejejknošeníči

zavěšenístrojenebovytaženízástrčkyzezásuvky.

Udržujtekabeldalekoodtepla,oleje,ostrýchhran

nebopohyblivýchdílůstroje. Poškozené nebo

spletené kabely zvyšují riziko elektrického úderu.

e) Pokudpracujeteselektronářadímvenku,použijte

pouzetakovéprodlužovacíkabely,kteréjsou

schválenyiprovenkovnípoužití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko elektrického úderu.

f) Pokudsenelzevyhnoutprovozuelektronářadíve

vlhkémprostředí,použijteochrannýjistič. Nasazení

ochranného jističe snižuje riziko úderu elektrickým

a) Buďtepozorní,dávejtepozornato,codělátea

přistupujtekpráciselektronářadímrozumně.Stroj

nepoužívejtepokudjsteunaveninebopodvlivem

drog,alkoholuneboléků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

b) Nosteosobníochrannépomůckyavždyochranné

brýle. Nošení osobních ochranných pomůcek jako

maska proti prachu, bezpečnostní obuv s protiskluzovou

podrážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

c) Zabraňteneúmyslnémuuvedenídoprovozu.

Přesvědčtese,žejeelektronářadívypnutédřívenež

jejuchopíte,ponesetečipřipojítenazdrojproudua/

nebo akumulátor. Máte li při nošení elektronářadí prst

na spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

d) Nežstrojzapnete,odstraňteseřizovacínástroje

nebošroubovák. Nástroj nebo klíč, který se nachází v

otáčivém dílu stroje, může vést k poranění.

e) Nepřeceňujtese.Zajistětesibezpečnýpostojavždy

udržujterovnováhu. Tím můžete stroj v neočekávaných

situacích lépe kontrolovat.

f) Nostevhodnýoděv.Nenostežádnývolnýoděv

nebošperky.Vlasy,oděvarukaviceudržujtedaleko

odpohybujícíchsedílů. Volný oděv, šperky nebo

dlouhé vlasy mohou být zachyceny pohybujícími se díly.

g) Lze-linamontovatodsávacíčizachycujícípřípravky,

přesvědčtese,žejsoupřipojenyasprávněpoužity.

Použití odsávání prachu může snížit ohrožení prachem.

4)SVĔDOMITÉZACHÁZENÍAPOUŽÍVÁNÍ

a) Strojnepřetěžujte.Prosvouprácipoužijtektomu

určenýstroj. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejtežádnéelektronářadí,jehožspínačje

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.43

c) Nežprovedeteseřízenístroje,výměnudílů

příslušenstvínebostrojodložíte,vytáhnětezástrčku

zezásuvkya/neboodstraňteakumulátor. Toto

preventivní opatření zabrání neúmyslnému zapnutí stroje.

d) Uchovávejtenepoužívanéelektronářadímimo

dosahdětí.Nenechtestrojpoužívatosobám,které

sestrojemnejsouseznámenynebonečetlytyto

pokyny. Elektronářadí je nebezpečné, je-li používáno

nezkušenými osobami.

e) Pečujteostrojsvědomitě.Zkontrolujte,zda

pohyblivédílystrojebezvadněfungujíanevzpřičují

se,zdadílynejsouzlomenénebopoškozenétak,že

jeomezenafunkcestroje.Poškozenédílynechte

přednasazenímstrojeopravit. Mnoho úrazů má

příčinu ve špatně udržovaném elektronářadí.

f) Řeznénástrojeudržujteostréačisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

g) Používejteelektronářadí,příslušenství,nasazovací

nástrojeapod.podletěchtopokynů.Respektujte

přitompracovnípodmínkyaprováděnoučinnost.

Použití elektronářadí pro jiné než určující použití může

vést k nebezpečným situacím.

a) NechteVášstrojopravitpouzekvalifikovaným

odbornýmpersonálemapouzesoriginálními

náhradními díly. Tím bude zajištěno, že bezpečnost

stroje zůstane zachována.

BEZPEČNOSTNÍPŘEDPISYPROPŘÍKLEPOVOU

• Tento nástroj nesmí používat osoby mladdí 16 let

• Předseřizováním,měněnímpilovýchlistůa

příslušenství,vždyvytáhnětezástrčkunářadízel.

• Noste ochranu sluchu (působení hluku může způsobit

• Používejtepřídavnérukojetidodávanésnářadím

(ztráta kontroly může vést ke zraněním)

• Používejte zcela rozvinuté a bezpečné prodlužovací

šňůry o kapacitě 16 ampér

• Neopracovávajtežádnýmateriálobsahujícíazbest

(azbest je karcinogenní)

• Prach z látek, jako jsou barvy obsahující olovo, některé

druhy dřeva, minerály a kovy, může být škodlivý (kontakt

s prachem nebo jeho vdechnutí může způsobit

alergickou reakci a/nebo vyvolat respirační choroby u

obsluhy nebo přihlížejících); noste protiprachovou

maskuapracujtesezařízenímnaodsáváníprachu,

pokudjemožnéjejpřipojit

• Některé druhy prachu jsou klasifikovány jako

karcinogenní (například dubový a bukový prach) zejména

ve spojení s přísadami pro úpravu dřeva; noste

protiprachovoumaskuapracujtesezařízenímna

odsáváníprachu,pokudjemožnéjejpřipojit

• Dodržujte stanovená nařízení pro práci v prašném

• Vždy zkontrolujte, zda je napájecí napětí stejné jako

napětí uvedené na typovém štítku nástroje

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti

snadno zápalných nebo výbušných materiálů; před

zahájením práce je odstraňte

• Použijtevhodnéhledacípřístrojekvyhledání

skrytýchpřívodníchvedenínebopřizvětemístní

dodavatelskouspolečnost (kontakt s el. vedením

může vést k požáru a elektrickému úderu; poškození

plynového vedení může vést k explozi; proniknutí do

vodovodního potrubí může způsobit věcné škody nebo

• Zajistěteobráběnýdíl (obráběný díl uchycený pomocí

upínacích zařízení nebo ve svěráku je mnohem

bezpečnější než v ruce)

• Pila se nesmí používat, je-li její přívodní šňůra

poškozená; nechte si je kvalifikovaným pracovníkem

• SKIL zajistí bezchybnou funkci nářadí pouze tehdy,

používáte-li odpovídající příslušenství, které obdržíte u

• Používejte pouze příslušenství, jejichž dovolené otáčky

jsou alespoň tak vysoké jako nejvyšší otáčky stroje

• Šňůru udržujte vždy mimo dosah pohyblivých částí

• Jestliže se vrták neočekávaně zadře (a způsobí náhlou,

nebezpečnou reakci), okamžitě nástroj vypněte

• Nezapomeňte, že při zadření vznikají určité síly (zejména

při vrtání kovů); vždydržtenářadízapomocnárukojeť

F 3 a pevně se postavte

• Pokudprovádítepráce,přikterýchmůženasazovací

nástroj zasáhnout skrytá elektrická vedení nebo

vlastnísíťovýkabel,pakdržteelektronářadína

izolovanýchplocháchrukojeti (kontakt s vedením pod

napětím může přivést napětí i na kovové díly

elektronářadí a vést k úderu elektrickým proudem)

• V případě atypického chování nebo cizích hluků ihned

vypněte nářadí a vytáhněte zástrčku

• Jestliže přívodní šňůru při práci podkodíte nebo

proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze

• Jakmile se hodláte vzdálit od nářadí, měl byste ho

vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Aretace spínače pro nepřetržité použití 5

• Regulátor rychlosti k hladkému startu 6

• Kontrola maximální rychlosti 7

Pomocí ovladače C se reguluje plynule maximální

rychlost od nízké ažpo vysokou

- otáčejte kolečkem C pro nastavení maximální rychlosti

• Změna směru otáček 8

- jestliže poloha doleva/doprava správně nezapadne,

není možno zapnout vypínač A

! směrotáčeksesmízměnitpouzeje-linástroj

• Normální vrtání oproti vrtacímu kladivu 9

! funkcevrtánínastavujtepouzepřivypnutém

nástrojiakdyžjezástrčkaodpojená

- zasuňte hrot co nejhlouběji do sklíčidle

! nepoužívejtehrotyspoškozenýmdříkem

! používejtepouzeostréhroty

• Seřizování hloubky vrtání !

• Držení a vedení nástroje @

! připrácivždydržtenástrojvšedězabarvené

- vždydržtenářadízapomocnárukojeťF3 (lze ji

regulovat podle obrázku)

- udržujte větrací štěrbiny volné

- na nástroj příliš netlačte; nechte jej, aby pracoval za

• Při vrtání do betonu nebo kamene se mubí vyvíjet stálý

- předvrtejte napřed malý otvor

- vrták při práci občas naolejujte

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací

! předčištěnímodpojtezástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k

poruše nástroje, svěřte provedení opravy autorizovanému

servisnímu středisku pro elektronářadí firmy SKIL

- zašlete nástroj nerozebraný spolu s potvrzením o

nákupu své prodejně nebo nejbližšímu servisu značky

SKIL (adresy a servisní schema nástroje najdete na

www.skilmasters.com)

• Elektrickénářadí,doplňkyabalenínevyhazujtedo

komunálního odpadu (jen pro státy EU)

- podle evropské směrnice 2002/96/EG o nakládání s

použitými elektrickými a elektronickými zařízeními a

odpovídajících ustanovení právních předpisů

jednotlivých zemí se použitá elektrická nářadí, musí

sbírat odděleně od ostatního odpadu a podrobit

ekologicky šetrnému recyklování

- symbol # na to upozorňuje

• Prohlašujeme v plné naší zodpovědnosti, že v odstavci

“Technická data” popsaný výrobek je v souladu s

následujícími normami nebo normativními dokumenty:

EN 60745, EN 61000, EN 55014, podle ustanovení

směrnic 2004/108/ES, 2006/42/ES, 2011/65/EU

• Technická dokumentace u: SKIL Europe BV (PT-SEU/

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto

přístroje 94 dB(A) a dávka hlučnosti 105 dB(A)

(standardní odchylka: 3 dB), a vibrací ✱ m/s² (metoda

ruka-paže; nepřesnost K = 1,5 m/s²)

✱ při vrtání do kovu 5,6 m/s²

✱ při vrtání do betonu s příklepem 13,7 m/s²

• Úroveň vibrací byla měřena v souladu se

standardizovaným testem podle EN 60745; je možné ji

použít ke srovnání jednoho přístroje s druhým a jako

předběžné posouzení vystavování se vibracím při

používání přístroje k uvedeným aplikacím

- používání přístroje k jiným aplikacím nebo s jiným či

špatně udržovaným příslušenstvím může zásadně

zvýšit úroveň vystavení se vibracím

- doba, kdy je přístroj vypnutý nebo kdy běží, ale ve

skutečnosti není využíván, může zásadně snížit

úroveň vystavení se vibracím

! chraňtesepřednásledkyvibracítak,žebudete

dbátnaúdržbupřístrojeapříslušenství,budete

siudržovattepléruceauspořádátesisvé

keramiky a materiálov z umelých hmôt

výstražných upozornení a pokynov uvedených v

elektrickým prúdom, spôsobiť požiar a/alebo ťažké

bezpečnostnépokynystarostlivouschovajtena

ručnéhoelektrickéhonáradiavdostatočnej

Nezmenená zástrčka a vhodná zásuvka znižujú riziko

zásahu elektrickým prúdom.

b) Vyhýbajtesatelesnémukontaktuspovrchovými

plochamiuzemnenýchspotrebičov,akosú

zvyšuje riziko zásahu elektrickým prúdom.

schválenéprepoužívanievovonkajších

vonkajšieho prostredia znižuje riziko zásahu elektrickým

f) Aksanedávyhnúťpoužitiuručnéhoelektrického

c) Vyhýbajtesaneúmyselnémuuvedeniuručného

elektrickéhonáradiadočinnosti.Predzasunutím

zástrčkydozásuvkya/alebopredpripojením

akumulátora,predchytenímaleboprenášaním

ručnéhoelektrickéhonáradiasavždypresvedčte

mimodosahudetí.Nedopusťte,abyručnéelektrické

e) Elektrickénáradiestarostlivoošetrujte.

elektrickéhonáradia.Predpoužitímručného

Starostlivo ošetrované nástroje s ostrými reznými

kvalifikovanémupersonáluapoužívajtelen

tváre a pracujte so zariadením na odsávanie prachu,

akjetakétozariadeniemožnépripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne

(akým dubový a bukový prach), a to hlavne v spojení s

kovovými predmetmi v obrobku; zoberte ich dole prv než

• Zaistiteobrábanýdiel (obrábaný diel uchytený

• Ak sa hrot vrtáka neočakávane vzprieči (a spôsobí náhlu,

zastavte okamžite nástroj a vytiahnite zástrčku z

! počasprácevždydržtenástrojvoblastisivého

- vždypoužitepomocnárukoväťF3 (má sa nastaviť

- vetracie štrbiny udržujte nezakryté

rovnomerný tlak na vrták

použitými elektrickými a elektronickými zariadeniami a

zodpovedajúcich ustanovení právnych predpisov

jednotlivých krajín sa použité elektrické náradie musí

tohto nástroja 94 dB(A) a úroveň akustického výkonu je
