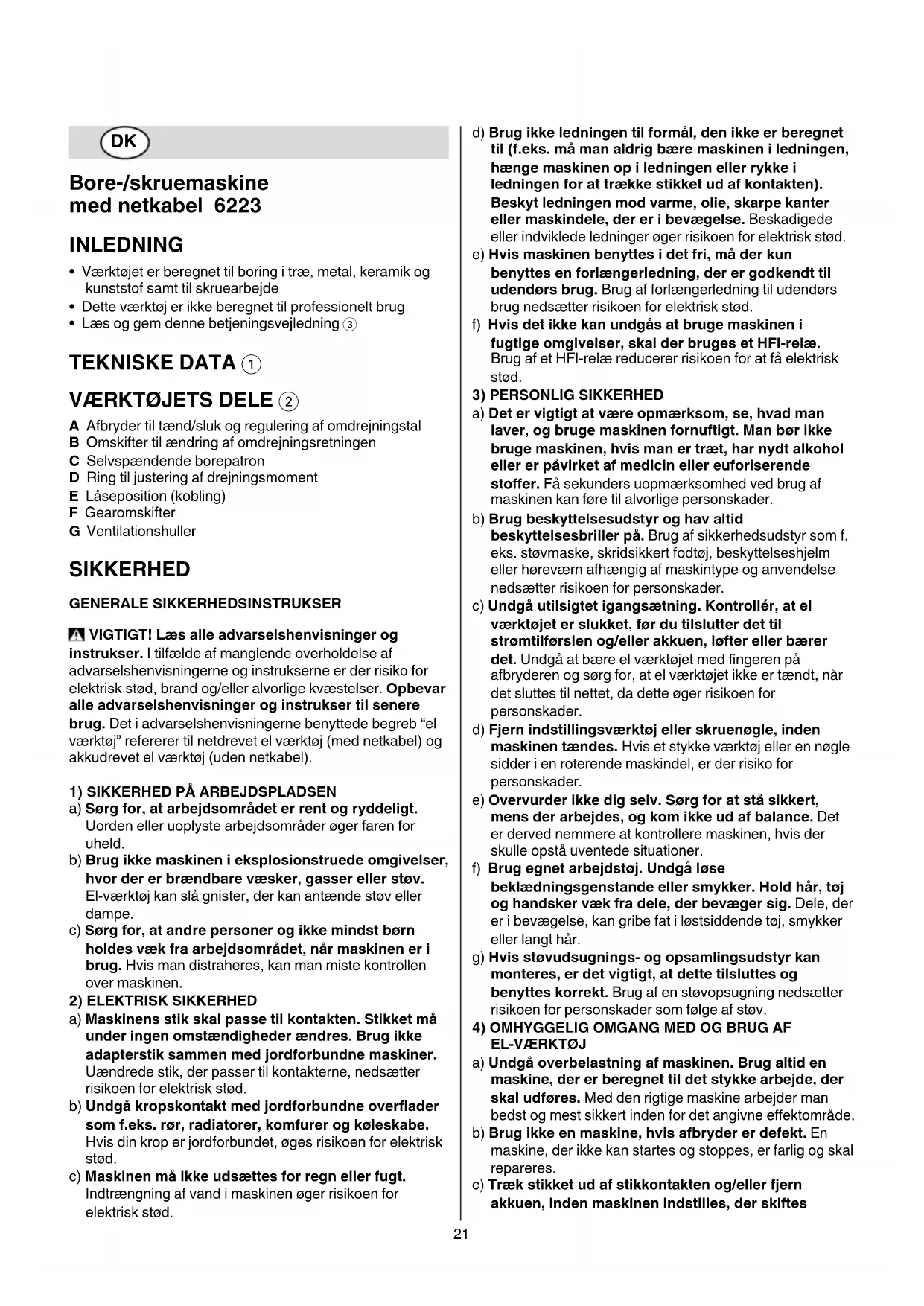

BRUGSANVISNING 6223 LA SKIL

• Værktøjet er beregnet til boring i træ, metal, keramik og

kunststof samt til skruearbejde

• Dette værktøj er ikke beregnet til professionelt brug

• Læs og gem denne betjeningsvejledning 3

A Afbryder til tænd/sluk og regulering af omdrejningstal

B Omskifter til ændring af omdrejningsretningen

C Selvspændende borepatron

D Ring til justering af drejningsmoment

E Låseposition (kobling)

G Ventilationshuller

SIKKERHED GENERALE SIKKERHEDSINSTRUKSER VIGTIGT! Læs alle advarselshenvisninger og

instrukser. I tilfælde af manglende overholdelse af

advarselshenvisningerne og instrukserne er der risiko for

elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar

alle advarselshenvisninger og instrukser til senere

brug. Det i advarselshenvisningerne benyttede begreb “el

værktøj” refererer til netdrevet el værktøj (med netkabel) og

akkudrevet el værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt.

Uorden eller uoplyste arbejdsområder øger faren for

b) Brug ikke maskinen i eksplosionstruede omgivelser,

hvor der er brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller

c) Sørg for, at andre personer og ikke mindst børn

holdes væk fra arbejdsområdet, når maskinen er i

brug. Hvis man distraheres, kan man miste kontrollen

under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundne maskiner.

Uændrede stik, der passer til kontakterne, nedsætter

risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk

c) Maskinen må ikke udsættes for regn eller fugt.

Indtrængning af vand i maskinen øger risikoen for

d) Brug ikke ledningen til formål, den ikke er beregnet

til (f.eks. må man aldrig bære maskinen i ledningen,

hænge maskinen op i ledningen eller rykke i

ledningen for at trække stikket ud af kontakten).

Beskyt ledningen mod varme, olie, skarpe kanter

eller maskindele, der er i bevægelse. Beskadigede

eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis maskinen benyttes i det fri, må der kun

benyttes en forlængerledning, der er godkendt til

udendørs brug. Brug af forlængerledning til udendørs

brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge maskinen i

fugtige omgivelser, skal der bruges et HFI-relæ.

Brug af et HFI-relæ reducerer risikoen for at få elektrisk

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man

laver, og bruge maskinen fornuftigt. Man bør ikke

bruge maskinen, hvis man er træt, har nydt alkohol

eller er påvirket af medicin eller euforiserende

stoffer. Få sekunders uopmærksomhed ved brug af

maskinen kan føre til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid

beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.

eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm

eller høreværn afhængig af maskintype og anvendelse

nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrollér, at el

værktøjet er slukket, før du tilslutter det til

strømtilførslen og/eller akkuen, løfter eller bærer

det. Undgå at bære el værktøjet med ngeren på

afbryderen og sørg for, at el værktøjet ikke er tændt, når

det sluttes til nettet, da dette øger risikoen for

d) Fjern indstillingsværktøj eller skruenøgle, inden

maskinen tændes. Hvis et stykke værktøj eller en nøgle

sidder i en roterende maskindel, er der risiko for

e) Overvurder ikke dig selv. Sørg for at stå sikkert,

mens der arbejdes, og kom ikke ud af balance. Det

er derved nemmere at kontrollere maskinen, hvis der

skulle opstå uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår, tøj

og handsker væk fra dele, der bevæger sig. Dele, der

er i bevægelse, kan gribe fat i løstsiddende tøj, smykker

g) Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og

benyttes korrekt. Brug af en støvopsugning nedsætter

risikoen for personskader som følge af støv.

4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKTØJ

a) Undgå overbelastning af maskinen. Brug altid en

maskine, der er beregnet til det stykke arbejde, der

skal udføres. Med den rigtige maskine arbejder man

bedst og mest sikkert inden for det angivne eektområde.

b) Brug ikke en maskine, hvis afbryder er defekt. En

maskine, der ikke kan startes og stoppes, er farlig og skal

c) Træk stikket ud af stikkontakten og/eller fjern

akkuen, inden maskinen indstilles, der skiftes22

tilbehørsdele, eller maskinen lægges fra. Disse

sikkerhedsforanstaltninger forhindrer utilsigtet start af

d) Opbevar ubenyttet el-værktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er

fortrolige med maskinen eller ikke har gennemlæst

disse instrukser, benytte maskinen. El-værktøj er

farligt, hvis det benyttes af ukyndige personer.

e) Maskinen bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige dele fungerer korrekt og ikke sidder

fast, og om delene er brækket eller beskadiget,

således at maskinens funktion påvirkes. Få

beskadigede dele repareret, inden maskinen tages i

brug. Mange uheld skyldes dårligt vedligeholdte maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene.

Omhyggeligt vedligeholdte skæreværktøjer med skarpe

skærekanter sætter sig ikke så hurtigt fast og er nemmere

g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht.

disse instrukser. Tag hensyn til arbejdsforholdene

og det arbejde, der skal udføres. I tilfælde af

anvendelse af værktøjet til formål, som ligger uden for det

fastsatte anvendelsesområde, kan der opstå farlige

• Undgå skader forårsaget af skruer, søm eller andre

materialer i arbejdsstykket; fjern disse før De begynder at

• Kontrollér altid at forsyningsspændingen er den samme

som den spænding, der er anført på værktøjets

navneskilt (værktøj med betegnelsen 230V eller 240V

kan også tilsluttes til 220V)

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis

der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte

omdrejningstal er mindst så højt som værktøjets max.

omdrejningstal i ubelastet tilstand

• Dette værktøj må ikke bruges af personer under 16 år

• Anvend helt udrullede og sikre forlængerledninger med

en kapacitet på 16 A

• Hold altid ledningen væk fra værktøjets bevægelige dele

• Hvis kablet beskadiges eller skæres over under arbejdet,

ikke berør kablet, og straks træk ud stikket

• Brug ikke værktøjet, hvis kablet er beskadiget; få det

skiftet ud af en anerkendt fagmand

• Hvis boret blokerer uventet (førende til en rykagtig farlig

reaktion), skal værktøjet straks afbrydes

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal

afbryderen straks afbrydes og stikket tages ud af

• Fastgør emnet (det er sikrere at holde emner i en

fastgøringsanordning eller skruestik end med hånden)

• Hold altid kun el-værktøjet i de isolerede

gribeflader, når du udfører arbejde, hvor

indsatsværktøjet kan ramme bøjede strømledninger

eller værktøjets eget kabel (kontakt med en

spændingsførende ledning sætter også metaldele under

spænding, hvilket fører til elektrisk stød)

• Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab (kontakt med elektriske ledninger

kan føre til brand og elektrisk stød; beskadigelse af en

gasledning kan føre til eksplosion; brud på et vandrør kan

føre til materiel skade eller elektrisk stød)

• Bearbejd ikke asbestholdigt materiale (asbest er

• Støv fra materiale som f.eks. maling, der indeholder bly,

nogle træsorter, mineraler og metal kan være skadeligt

(kontakt med eller indånding af støvet kan forårsage

allergiske reaktioner og/eller sygdomme i luftvejene hos

den, der anvender værktøjet, eller hos omkringstående);

bær en støvmaske og arbejd med en

støvudsugningsanordning, hvor en sådan kan

• Visse slags støv er klassiceret som kræftfremkaldende

(som f.eks. støv fra eg og bøg) især i forbindelse med

tilsætningsstoer til træbehandling; bær en støvmaske

og arbejd med en støvudsugningsanordning, hvor

en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer,

du ønsker at arbejde med

• Efter endt arbejde skal afbryderen afbrydes og alle

bevægelige dele være stoppet før værktøjet sættes til side

• Fjernaltidførststikketfrakontakten,førendDe

foretager nogle ændringer eller skifter tilbehør

• Regulering af omdrejningstal til blød start 5

• Ændring af omdrejningsretningen 6

- afbryderen A 2 kan ikke aktiveres, hvis

retningsskifteren ikke er indstillet korrekt

! ændre kun omdrejningsretningen når værktøjet

• Ombytning af bits 7

- indsæt bit så dybt som muligt i borepatronen

! brug ikke bits med beskadiget skaft

• Justering af drejningsmoment (VariTorque) 8

- trækkraften vil forøges når indstillingsringen D drejes

fra 1 til 20; pos. E vil tillade may trækkraft til boring og

skruning meget kraftigt arbejde

- ved iskruning af en skrue, prøv først VariTorque stilling

1 og forøg derefter på skalaen indtil den ønskede

• Mekanisk gearvalg 9

! tryk på gearomskifteren mens værktøjet kører

- høj omdrejningstal

- for boring ved små diametre23

• Håndtering og styring af værktøjet 0

! under arbejde, hold altid om værktøjet på de grå

markerede grebsområde(r)

- hold ventilationshullerne G 2 utildækkede

- pres ikke for hårdt med værktøjet; lad værktøjet gøre

- sørg for at smøre boret en gang imellem med olien

• Ved iskruning af en skrue nær endeader eller i endetræ

bør der forbores for at undgå splinter i træet

• For at få optimal glæde at værktøjet er det nødvendig mot

ed jævn tryk på skruen, især ved udskruning

• Ved iskruning i hårdt træ anbefales det at forbore

• Splintfri boring i træ @

• Støvfri boring i vægge #

• Støvfri boring i lofter $

• Boring i iser uden udskridning %

• For ere tips se www.skil.com

VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold værktøjet og ledningen ren (især

ventilationshullerne G 2)

! træk stikket ud før rensning

• Skulle el værktøjet trods omhyggelig fabrikation og

kontrol holde op med at fungere, skal reparationen

udføres af et autoriseret serviceværksted for SKIL-

- send den uskilte værktøjet sammen med et købsbevis

til forhandleren eller nærmeste SKIL serviceværksted

(adresser og reservedelstegning af værktøjet ndes på

• Elværktøj, tilbehør og emballage må ikke

bortskaffes som almindeligt affald (kun for EU-lande)

- i henhold til det europæiske direktiv 2012/19/EF om

bortskaelse af elektriske og elektroniske produkter og

gældende national lovgivning, skal brugt elværktøj

indsamles separat og bortskaes på en måde, der

skåner miljøet mest muligt

- symbolet ^ erindrer dig om dette, når udskiftning er

OVERENSSTEMMELSESERKLÆRING

• Vi erklærer under almindeligt ansvar, at det produkt, der

• Måles efter EN 60745 er lydtrykniveau af dette værktøj

• Det vibrationsniveau er målt i henhold til den

standardiserede test som anført i EN 60745; den kan

benyttes til at sammenligne to stykker værktøj og som en

foreløbig bedømmelse af udsættelsen for vibrationer, når

værktøjet anvendes til de nævnte formål

- anvendes værktøjet til andre formål eller med andet

eller dårligt vedligeholdt tilbehør, kan dette øge

udsættelsesniveauet betydeligt

- de tidsrum, hvor værktøjet er slukket, eller hvor det

kører uden reelt at udføre noget arbejde, kan

reducere udsættelsesniveauet betydeligt

! beskyt dig selv imod virkningerne af vibrationer

ved at vedligeholde værktøjet og dets tilbehør,

ved at holde dine hænder varme og ved at

organisere dine arbejdsmønstre

a) Hold arbeidsområdet rent og ryddig. Rotete

betegnet med 230V eller 240V kan også koples til et

kabelen ikke berøres, men støpselet straks trekkes ut

• Bruk ikke verktøyet dersom kabel er skadet; få den skiftet

ud af en anerkendt fagmand

• Hvis boret plutselig skulle blokkere (førende til en

rykkagtig farlig reaksjon), slå øyeblikkelig av bryteren

innsatsverktøyet kan treffe på skjulte

strømledninger eller den egne strømledningen

(kontakt med en spenningsførende ledning setter også

elektroverktøyets metalldeler under spenning og fører til

på sagen eller skifter tilbehør

inntil den ønskede dybde er nådd

- bor først et lite hull, når et stort hull er krevet

bore et styrehull først

- i henhold til EU-direktiv 2012/19/EF om kasserte

utskiftning er nødvendig
