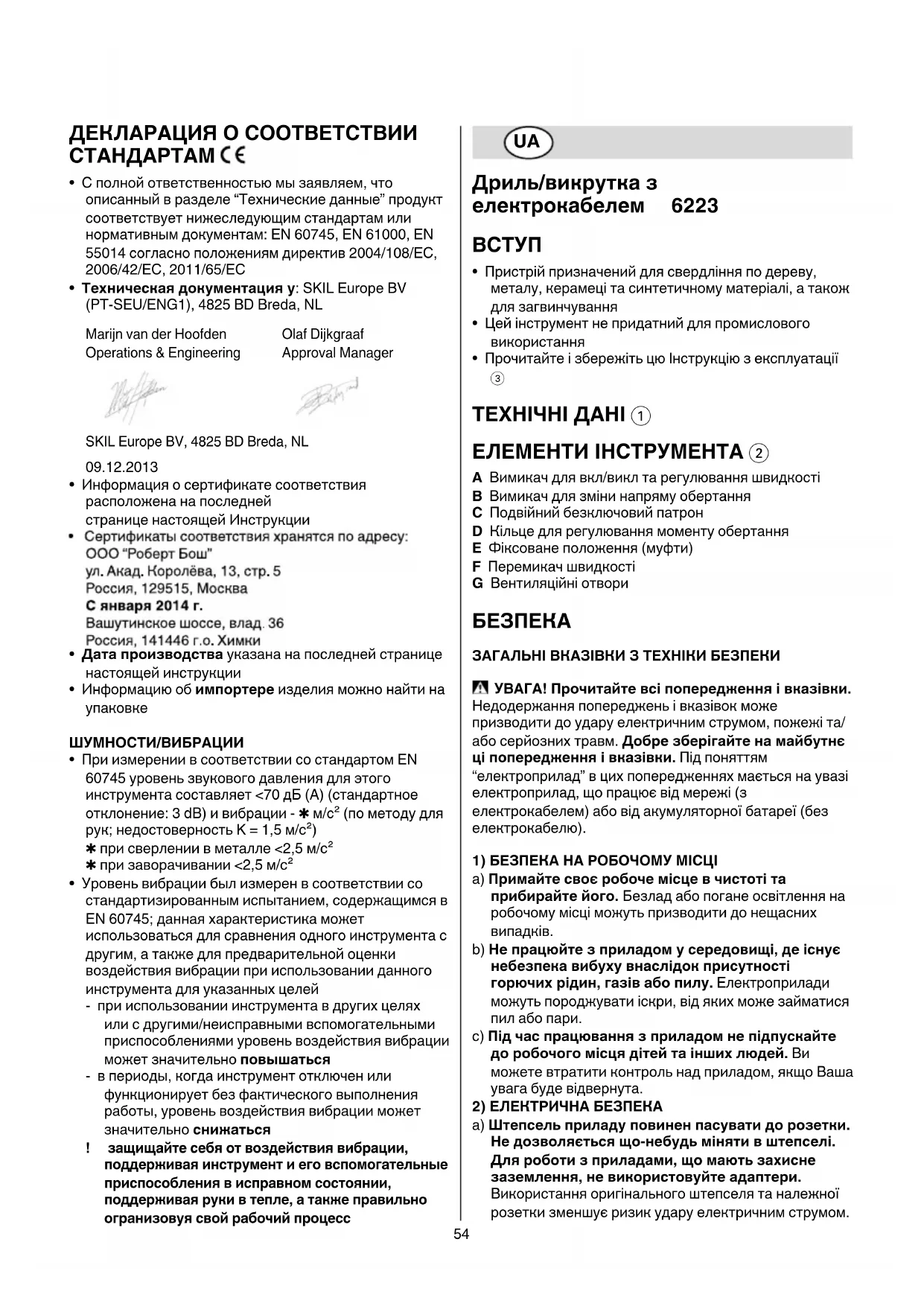

ПОСІБНИК КОРИСТУВАЧА 6223 LA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

електрокабелем 6223

• Пристрій призначений для свердління по дереву,

металу, керамеці та синтетичному матеріалі, а також

• Цей інструмент не придатний для промислового

• Прочитайте і збережіть цю Інстpукцію з експлуатації

ЕЛЕМЕНТИІНСТРУМЕНТА2

A Вимикач для вкл/викл та регулювання швидкості

B Вимикач для зміни напряму обертання

C Подвійний безключовий патрон

D Кільце для регулювання моменту обертання

E Фіксоване положення (муфти)

F Перемикач швидкості

G Вентиляційні отвори

ЗАГАЛЬНІВКАЗІВКИЗТЕХНІКИБЕЗПЕКИ

УВАГА!Прочитайтевсіпопередженняівказівки.

Недодержання попереджень і вказівок може

призводити до удару електричним струмом, пожежі та/

або серйозних травм. Добрезберігайтенамайбутнє

ціпопередженняівказівки. Під поняттям

“електроприлад” в цих попередженнях мається на увазі

електроприлад, що працює від мережі (з

електрокабелем) або від акумуляторної батареї (без

1)БЕЗПЕКАНАРОБОЧОМУМІСЦІ

a) Примайтесвоєробочемісцевчистотіта

прибирайтейого.Безлад або погане освітлення на

робочому місці можуть призводити до нещасних

b) Непрацюйтезприладомусередовищі,деіснує

небезпекавибухувнаслідокприсутності

горючихрідин,газівабопилу. Електроприлади

можуть породжувати іскри, від яких може займатися

c) Підчаспрацюваннязприладомнепідпускайте

доробочогомісцядітейтаіншихлюдей. Ви

можете втратити контроль над приладом, якщо Ваша

увага буде відвернута.

2)ЕЛЕКТРИЧНАБЕЗПЕКА

a) Штепсельприладуповиненпасуватидорозетки.

Недозволяєтьсящо-небудьмінятивштепселі.

Дляроботизприладами,щомаютьзахисне

заземлення,невикористовуйтеадаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик удару електричним струмом.55

b) Уникайтеконтактучастейтілаіззаземленими

поверхнями,якнапр.,трубами,батареями

опалення,печамитахолодильниками. Коли Ваше

тіло заземлене, існує збільшена небезпека удару

електричним струмом.

c) Захищайтеприладвіддощутавологи. Попадання

води в електроінструмент збільшує ризик удару

електричним струмом.

d) Невикористовуйтекабельдляперенесення

приладу,підвішуванняабовитягування

штепселязрозетки.Захищайтекабельвіджари,

олії,гострихкраївтадеталейприладу,що

рухаються. Пошкоджений або закручений кабель

збільшує ризик удару електричним струмом.

e) Длязовнішніхробітобов’язкововикористовуйте

лишетакийподовжувач,щодопущенийдля

зовнішніхробіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

удару електричним струмом.

f) Якщонеможназапобігтивикористанню

електроприладуувологомусередовищі,

використовуйтепристрійзахистувідвитокув

землю. Використання зристрою захисту від витоку в

землю зменшує ризик удару електричним струмом.

a) Будьтеуважними,слідкуйтезатим,щоВи

робите,тарозсудливоповодьтесяпідчас

роботизелектроприладом.Некористуйтеся

приладом,якщоВистомленіабознаходитеся

піддієюнаркотиків,спиртнихнапоїваболік.

Мить неуважності при користуванні приладом може

призводити до серйозних травм.

b) Вдягайтеособистезахиснеспорядженнята

обов’язкововдягайтезахисніокуляри. Вдягання

особистого захисного спорядження, як напр., - в

залежності від виду робіт - захисної маски,

спецвзуття, що не ковзається, каски або

навушників,зменшує ризиск травм.

c) Уникайтененавмисноговмикання.Першніж

вмикатиелектроприладвелектромережуабо

встромлятиакумуляторнубатарею,братийогов

рукиабопереносити,впевнітьсявтому,що

електроприладвимкнутий. Тримання пальця на

вимикачі під час перенесення електроприладу або

встромляння в розетку увімкнутого приладу може

призводити до травм.

d) Передтим,яквмикатиприлад,приберіть

налагоджувальніінструментитагайковийключ.

Знаходження налагоджувального інструмента або

ключа в деталі, що обертається, може призводити до

e) Непереоцінюйтесебе.Зберігайтестійке

положеннятазавждизберігайтерівновагу. Це

дозволить Вам краще зберігати контроль над

приладом у несподіваних ситуаціях.

f) Вдягайтепридатнийодяг.Невдягайте

просторийодягтаприкраси.Непідставляйте

волосся,одягтарукавиціблизькододеталей

приладу,щорухаються. Просторий одяга,

прикраси та довге волосся можуть попадати в деталі,

g) Якщоіснуєможливістьмонтувати

пиловідсмоктувальніабопилоуловлювальні

пристрої,переконайтеся,щобвонибулидобре

під’єднанітаправильновикористовувалися.

Використання пиловідсмоктувального пристрою

може зменшити небезпеки, зумовлені пилом.

4)ПРАВИЛЬНЕПОВОДЖЕННЯТАКОРИСТУВАННЯ

a) Неперевантажуйтеприлад.Використовуйте

такийприлад,щоспеціальнопризначенийдля

певноїроботи. З придатним приладом Ви з меншим

ризиком отримаєте кращі результати роботи, якщо

будете працювати в зазначеному діапазоні

b) Некористуйтесяприладомзпошкодженим

вимикачем. Прилад, який не можна увімкнути або

вимкнути, є небезпечним і його треба

c) Передтим,якрегулюватищо-небудьнаприладі,

мінятиприладдяабоховатиприлад,витягніть

штепсельізрозеткита/абовитягніть

акумуляторнубатарею. Ці попереджувальні заходи

з техніки безпеки зменшують ризик ненавмисного

d) Зберігайтеелектроприлади,якимиВисамене

користуєтесь,далековіддітей.Недозволяйте

користуватисяелектроприладомособам,щоне

знайомізйогороботоюабонечиталиці

вказівки. У разі застосування недосвідченими

особами прилади несуть в собі небезпеку.

e) Стараннодоглядайтезаприладом.Перевірте,

щобрухомідеталіприладубездоганно

працювалитанезаїдали,небулиполаманими

абонастількипошкодженими,щобцемогло

вплинутинафункціонуванняприладу.

Пошкодженідеталітребавідремонтуватив

авторизованіймайстерні,першніжнимиможна

зновукористуватися. Велика кількість нещасних

випадків спричиняється поганим доглядом за

f) Тримайтерізальніінструментидобре

нагостренимитавчистоті. Старанно доглянуті

різальні інструменти з гострим різальним краєм

менше застряють та їх легше вести.

g) Використовуйтеелектроприлади,приладдядо

них,робочіінструментит.і.відповіднодоцих

вказівок.Берітьдоувагиприцьомуумови

роботитаспецифікувиконуваноїроботи.

Використання електроприладів для робіт, для яких

вони не передбачені, може призводити до

небезпечних ситуацій.

a) Віддавайтесвійприладнаремонтлише

кваліфікованимфахівцямталишез

використанняморигінальнихзапчастин. Це

забезпечить безпечність приладу на довгий час.

ВКАЗІВКИПОБЕЗПЕЦІДЛЯДРИЛЬ/ВИКРУТКИЗ

• Не допускайте пошкоджень, які можуть нанести

шурупи, цвяхи і інші елементи вашому виробу;

видаліть їх перед початком роботи56

• Перед роботою перевірте відповідність струму в

мережі із струмом, позначені на інструменті

(інструменти, розраховані на 230В або 240В, також

можуть підключатися до мережі 220В)

• SKIL гарантує надійну роботу інструмента тільки при

використанні відповідного приладдя

• Використовуйте лише приладдя, припустима

швидкість обертання якого як мінімум відповідає

найвищій швидкості інструмента без навантаження

• Цей інструмент не можна використовувати особам

• Використовуйте повністю розгорнений шнур

подовжувача, який може витримувати навантаження

• Не дозволяйте шнуру живлення стикатися з

рухомими частинами інструменту

• Якщо шнур пошкоджений або прорізаний при роботі,

не доторкайтеся до нього і негайно витягніть його з

• Ніколи не використовуйте інструмент з

пошкодженим шнуром; його повинен замінити

кваліфікований фахівець

• Якщо свердло заїло (що призводить до неочікуваної

небезпечної реакції), негайно вимкніть інструмент

• У разі електричної або механічної несправності,

негайно відключите інструмент і вимкніть з розетки

Зафіксуйтеоброблюванудеталь (оброблювана

деталь, зафіксована за допомогою затискних пристроїв

або лещат, закріплюється краще, ніж вручну)

• Прироботах,колиробочийінструментможе

зачепитизаховануелектропроводкуабо

власнийшнурживлення,тримайте

електроприладзаізольованірукоятки

(зачеплення електропроводки заряджує металеві

частини електроприладу і призводить до удару

електричним струмом)

• Використовуйтепридатніпошуковіприладидля

знаходженнязахованихвбудівлітрубтакабелів

абозвернітьсязадопомогоювмісцеве

підприємствоелектро-,газо-таводопостачання

(зачеплення електропроводки може призводити до

пожежі та удару електричним струмом; зачеплення

газової труби може призводити до вибуху;

sачеплення водопроводної труби може завдати

шкоду матеріальним цінностям або призводити до

удару електричним струмом)

• Необробляйтематеріали,щомістятьасбест

(асбест вважається канцерогенним)

• Пил від таких матеріалів, як свинцовоутримуюча

фарба, деякі породи дерева, мінерали й метал, може

бути шкідливим (контакт із таким пилом або його

вдихання може стати причиною виникнення в

оператора або осіб, що перебувають поруч, алергійних

реакцій і/або респіраторних захворювань); надягайте

респіраторіпрацюйтезпиловидаляючим

пристроємпідчасувімкненняінструмента

• Деякі види пилу класифікуються як канцерогенні

(наприклад, дубовий або буковий пил), особливо в

сполученні з добавками для кондиціювання

деревини; надягайтереспіраторіпрацюйтез

пиловидаляючимпристроємпідчасувімкнення

• Слідуйте інструціям по роботі з матеріалами,

• Коли ви закінчили роботу з інструментом, вимкніть

мотор і переконайтеся, що всі рухомі частини

• Передрегулюваннямабозаміноюприладдя

обов’язкововиймітьвилкуізсітьовоїрозетки

• Контроль швидкості для плавного пуску 5

• Зміна напряму обертання 6

- при неповній установці положення лів/прав

пусковий виключатель A 2 не працює

! міняйтенапрямобертаннятількиприповній

- введіть насадку в патрон до упору

! невикористовуйтенасадкизпошкодженим

• Регулювання моменту обертання (VariTorque) 8

- вихідний момент обертання буде зростати, якщо

крутити кулачок D від 1 до 20; положення E

заблокує кулачок, що дозволить свердлити або

- коли вгвинчуєте саморіз спочатку спробуйте

першу позицію VariTorque 1, потім починайте

нарощувати, поки потрібна глибина вкручування

• Механічне перемикання швидкості 9

- увімкніть перемикачем F необхідну для вас

! перемикайтеперемикачшвидкостіпідчас

повільногообертання

- високий крутний момент

- для загвинчування та свердління великих

- для нанесення різьби

- малий крутний момент

- для свердління малих діаметрів

• Утримування і робота інструментом 0

! підчасроботи,завждитримайтеінструмент

зачастинизахватусірогокольору

- тримайте вентиляційні отвори G 2 незакритими

- не тисніть на інструмент; дайте інструменту

можливість працювати за вас

ПОРАДИПОВИКОРИСТАНЮ

• Використовуйте відповідні насадки !

! невикористовуйтетупінасадки

• Свердління чорних металів

- попередньо просвердліть отвір меньшого

діаметру, якщо необхідний отвір великого розміру

- час від часу змащуйте свердла маслом57

• При вгвинчуванні шурупів у поперечний зріз дерева

або біля нього або в кромку дерева необхідно

спочатку просвердлити отвір, щоб запобігти розколу

• Для оптимального вгвинчування необхідно

створювати постійний тиск на інструмент, коли

вигвинчуєте тиснути треба сильніше

• Коли працюєте з особливо твердими породами

дерев необхідно зробити попереднє

• Свердління деревини без виривання скалок @

• Свердління в стінах без пилу #

• Свердління в стелях без пилу $

• Свердління кафельних плиток без прослизькування

• Див додаткову інформацію на www.skil.com

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового

• Завжди тримайте інструмент та його шнур в чистоті

(особливо вентиляційні отвори G 2)

! передчисткоюінструментунеобхідно

роз’єднатиштепсельнийроз’їм

• Якщо незважаючи на ретельну технологію

виготовлення і перевірки інструмент все-таки вийде

з ладу, його ремонт дозволяється виконувати лише в

авторизованій сервісній майстерні для

електроприладів SKIL

- надішліть нерозібраний інструмент разом з

доказом купівлі до Вашого дилера або до

найближчого центру обслуговування SKIL (адреси,

а також діаграма обслуговування пристрою,

подаються на сайті www.skil.com)

ОХОРОНАНАВКОЛИШНЬОЇСЕРЕДИ

• Hевикидайтеелектроінструмент,

принадлежностітаупаковкуразомзізвичайним

сміттям (тільки для країн ЄС)

- відповідно до європейської директиви 2012/19/ЄС

щодо утилізації старих електричних та

електронних приладів, в залежності з місцевим

законодавством, електроінструмент, який

перебував в експлуатації повинен бути

утилізований окремо, безпечним для

навколишнього середовища шляхом

- малюнок ^ нагадає вам про це

ДЕКЛАРАЦІЯПРОВІДПОВІДНІСТЬ

• Ми заявляємо під нашу виключну відповідальність,

що описаний в “Технічні дані” продукт відповідає

таким нормам або нормативним документам: EN

60745, EN 61000, EN 55014 у відповідності до

положень директив 2004/108/EG, 2006/42/EG,

• Технічнідокументив: SKIL Europe BV (PT-SEU/

• Зміряний відповідно до EN 60745 рівень тиску звуку

даного інструменту <70 дБ(А) (стандартне

відхилення: 3 дБ) i вібрація ✱ м/с² (ручна методика;

похибка K = 1,5 м/с²)

✱ свердління в металі <2,5 м/с²

✱ загвинчування <2,5 м/с²

• Рівень вібрації було виміряно у відповідності зі

стандартизованим випробуванням, що міститься в

EN 60745; дана характеристика може

використовуватися для порівняння одного

інструмента з іншим, а також для попередньої оцінки

впливу вібрації під час застосування даного

інструмента для вказаних цілей

- при використанні інструмента в інших цілях або з

іншими/несправними допоміжними

пристосуваннями рівень впливу вібрації може

значно підвищуватися

- у періоди, коли інструмент вимикнений або

функціонує без фактичного виконання роботи,

рівень впливу вібрації може значно знижуватися

! захищайтесебевідвпливувібрації,

підтримуючиінструментійогодопоміжні

пристосуваннявсправномустані,

підтримуючирукивтеплі,атакожправильно

огранизовуючисвійробочийпроцес


