HASZNÁLATI ÚTMUTATÓ 6223 LA SKIL

Fúró/csavarozó hálózati

csatlakozó kábellel 6223

• A készülék fában, fémekben, kerámiákban és

müanyagokban végzett fúrásra és csavarok be- és

• Ez a szerszám nem professzionális használatra készült

• Olvassa el figyelmesen és őrizze meg a használati

SZERSZÁMGÉP ELEMEI 2

A Be/Ki kapcsoló és sebességszabályozó

B A forgásirány változtatására szolgáló kapcsoló

D Forgatónyomaték szabályozó kapcsoló

E Zárt helyzet (kuplung)

F Fokozatválasztó kapcsoló

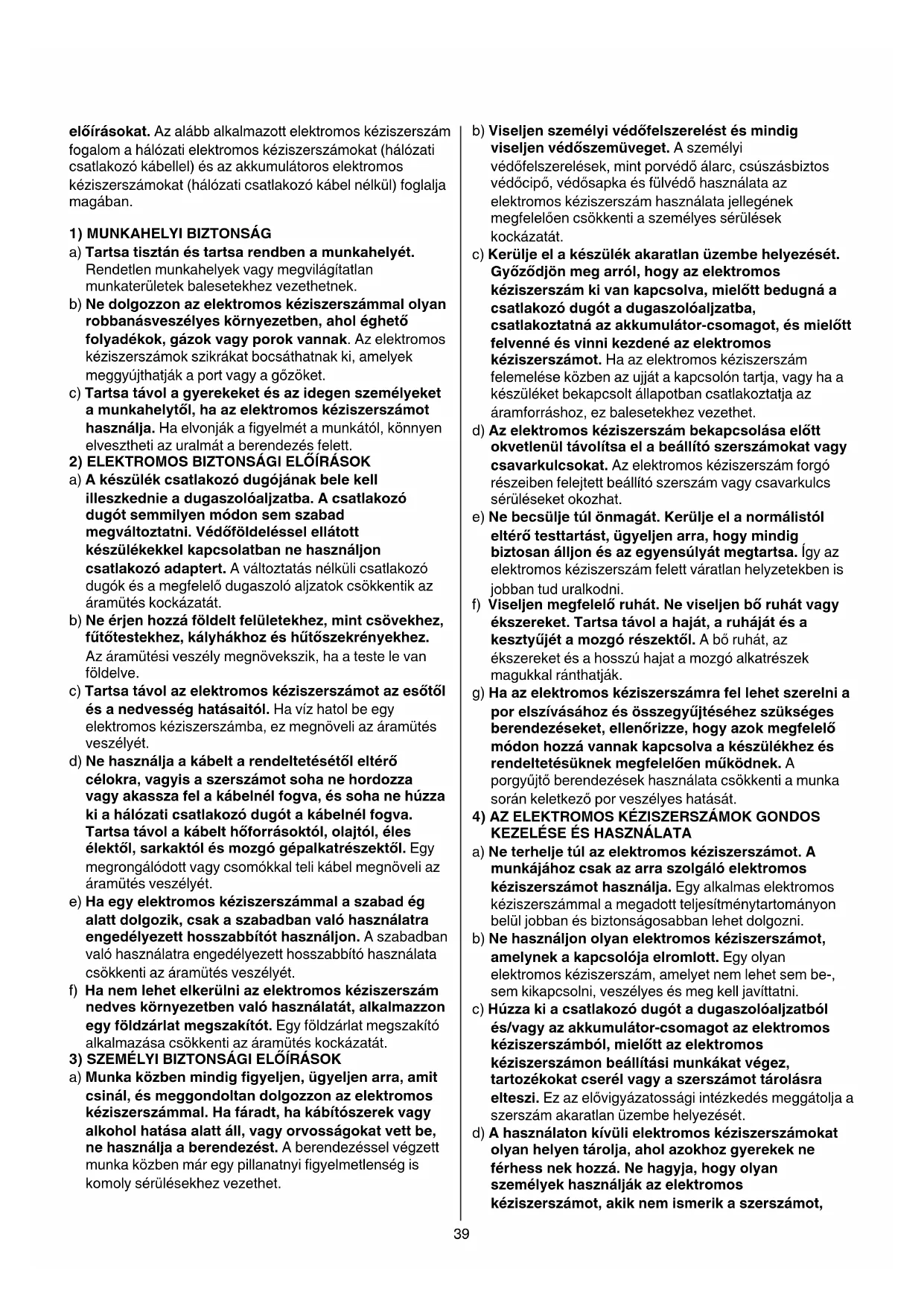

ÁLTALÁNOSBIZTONSÁGIELŐÍRÁSOK FIGYELEM! Olvassa el az összes biztonsági

figyelmeztetéstéselőírást. A következőkben leírt

előírások betartásának elmulasztása áramütésekhez,

tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a

későbbihasználatragondosanőrizzemegezeketaz39

előírásokat. Az alább alkalmazott elektromos kéziszerszám

fogalom a hálózati elektromos kéziszerszámokat (hálózati

csatlakozó kábellel) és az akkumulátoros elektromos

kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét.

Rendetlen munkahelyek vagy megvilágítatlan

munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos kéziszerszámmal olyan

robbanásveszélyeskörnyezetben,aholéghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat bocsáthatnak ki, amelyek

meggyújthatják a port vagy a gőzöket.

c) Tartsa távol a gyerekeket és az idegen személyeket

amunkahelytől,haazelektromoskéziszerszámot

használja. Ha elvonják a figyelmét a munkától, könnyen

elvesztheti az uralmát a berendezés felett.

2)ELEKTROMOSBIZTONSÁGIELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell

illeszkednie a dugaszolóaljzatba. A csatlakozó

dugót semmilyen módon sem szabad

megváltoztatni.Védőföldelésselellátott

készülékekkel kapcsolatban ne használjon

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

b) Ne érjen hozzá földelt felületekhez, mint csövekhez,

fűtőtestekhez,kályhákhozéshűtőszekrényekhez.

Az áramütési veszély megnövekszik, ha a teste le van

c) Tartsatávolazelektromoskéziszerszámotazesőtől

és a nedvesség hatásaitól. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli az áramütés

d) Nehasználjaakábeltarendeltetésétőleltérő

célokra, vagyis a szerszámot soha ne hordozza

vagy akassza fel a kábelnél fogva, és soha ne húzza

ki a hálózati csatlakozó dugót a kábelnél fogva.

Tartsatávolakábelthőforrásoktól,olajtól,éles

élektől,sarkaktólésmozgógépalkatrészektől. Egy

megrongálódott vagy csomókkal teli kábel megnöveli az

e) Ha egy elektromos kéziszerszámmal a szabad ég

alatt dolgozik, csak a szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy földzárlat megszakítót. Egy földzárlat megszakító

alkalmazása csökkenti az áramütés kockázatát.

3)SZEMÉLYIBIZTONSÁGIELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit

csinál, és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be,

ne használja a berendezést. A berendezéssel végzett

munka közben már egy pillanatnyi figyelmetlenség is

komoly sérülésekhez vezethet.

b) Viseljenszemélyivédőfelszereléstésmindig

viseljenvédőszemüveget. A személyi

védőfelszerelések, mint porvédő álarc, csúszásbiztos

védőcipő, védősapka és fülvédő használata az

elektromos kéziszerszám használata jellegének

megfelelően csökkenti a személyes sérülések

c) Kerülje el a készülék akaratlan üzembe helyezését.

Győződjönmegarról,hogyazelektromos

kéziszerszámkivankapcsolva,mielőttbedugnáa

csatlakozó dugót a dugaszolóaljzatba,

csatlakoztatnáazakkumulátor-csomagot,ésmielőtt

felvenné és vinni kezdené az elektromos

kéziszerszámot. Ha az elektromos kéziszerszám

felemelése közben az ujját a kapcsolón tartja, vagy ha a

készüléket bekapcsolt állapotban csatlakoztatja az

áramforráshoz, ez balesetekhez vezethet.

d) Azelektromoskéziszerszámbekapcsolásaelőtt

okvetlenül távolítsa el a beállító szerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállító szerszám vagy csavarkulcs

sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a normálistól

eltérőtesttartást,ügyeljenarra,hogymindig

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

f) Viseljenmegfelelőruhát.Neviseljenbőruhátvagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjétamozgórészektől. A bő ruhát, az

ékszereket és a hosszú hajat a mozgó alkatrészek

magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni a

porelszívásáhozésösszegyűjtéséhezszükséges

berendezéseket,ellenőrizze,hogyazokmegfelelő

módon hozzá vannak kapcsolva a készülékhez és

rendeltetésüknekmegfelelőenműködnek. A

porgyűjtő berendezések használata csökkenti a munka

során keletkező por veszélyes hatását.

4) AZ ELEKTROMOS KÉZISZERSZÁMOK GONDOS KEZELÉSE ÉS HASZNÁLATA

a) Ne terhelje túl az elektromos kéziszerszámot. A

munkájához csak az arra szolgáló elektromos

kéziszerszámot használja. Egy alkalmas elektromos

kéziszerszámmal a megadott teljesítménytartományon

belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan

elektromos kéziszerszám, amelyet nem lehet sem be-,

sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból,mielőttazelektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek ne

férhess nek hozzá. Ne hagyja, hogy olyan

személyek használják az elektromos

kéziszerszámot, akik nem ismerik a szerszámot,40

vagy nem olvasták el ezt az útmutatót. Az elektromos

kéziszerszámok veszélyesek, ha azokat gyakorlatlan

személyek használják.

e) Akészüléketgondosanápolja.Ellenőrizze,hogya

mozgóalkatrészekkifogástalanulműködnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve

vagy megrongálódva olyan alkatrészek, amelyek

hatással lehetnek az elektromos kéziszerszám

működésére.Amegrongálódottrészeketakészülék

használataelőttjavíttassameg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a

vágószerszámokat. Az éles vágóélekkel rendelkező és

gondosan ápolt vágószerszámok ritkábban ékelődnek be

és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat,

betétszerszámokatstb.csakezenelőírásoknak

használja. Vegye figyelembe a munkafeltételeket és

akivitelezendőmunkasajátosságait. Az elektromos

kéziszerszám eredeti rendeltetésétől eltérő célokra való

alkalmazása veszélyes helyzetekhez vezethet.

a) Az elektromos kéziszerszámot csak szakképzett

személyzet és csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos szerszám

BIZTONSÁGIELŐĺRÁSOKFÚRÓ/CSAVAROZÓKHOZ

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög

vagy hasonló sérüléseket ne okozhasson; a munka

megkezdése előtt eltávolítandó

• Mindig ellenőrizze, hogy a hálózati feszültség

megegyezik-e a gép adattábláján feltüntetett értékkel (a

230V vagy 240V jelzésű gépek 220V feszültségre is

• SKIL cég kizárólag eredeti alkatrészek és kiegészítők

alkalmazása esetén tudja garantálni a gép

problémamentes működését

• Csak olyan tartozékot használjon, amelyek legmagasabb

megengedett fordulatszáma legalább akkora, mint a

berendezés legmagasabb üresjárati fordulatszáma

• A készüléket csak 16 éven felüli személyek használják

• Használjon teljesen letekert és biztonságos

hosszabbítókábelt, 16 A-es teljesítménnyel

• A gép mozgó részétöl mindig tartsa távol az elektromos

• Ha a kábel munka közben megsérül vagy el van vága, ne

érjen a kábelhoz, hanem azonnal húzza ki a konektorból

• Soha ne használja a szerszámot ha a kábel sérült;

cseréltesse ki szakértő által

• A fúró váratlan (hirtelen, veszélyes reakciót okozó)

beszorulása vagy elakadása esetén azonnal kapcsolja ki

• Normálistól eltérő működés valamint szokatlan, idegen

hangok esetén a készüléket azonnal kapcsolja ki és a

kábelt húzza ki a fali dugaszoló aljzatból

• Rögzítse a munkadarabot (befogókészülékkel vagy

satuval befogott munkadarabot sokkal biztonságosabban

lehet rögzíteni mint a kézzel tartottat)

• Az elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogja meg, ha olyan munkákat

végez,amelyeksoránabetétszerszámkívülrőlnem

látható, feszültség alatt álló vezetékeket, vagy a

saját hálózati vezetékét is átvághatja (ha a

berendezés egy feszültség alatt álló vezetékhez ér, az

elektromos kéziszerszám fémrészei szintén feszültség

alá kerülnek és áramütéshez vezetnek)

• A rejtett vezetékek felkutatásához használjon

alkalmasfémkeresőkészüléket,vagykérjekiahelyi

energiaellátó vállalat tanácsát (ha egy elektromos

vezetékeket a berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet; egy gázvezeték megrongálása

robbanást eredményezhet; egy vízvezetékbe való

behatolás anyagi károkhoz és áramütéshez vezethet)

• Ne munkáljon meg a berendezéssel azbesztet

tartalmazó anyagokat (az azbesztnek rákkeltő hatása

• Az anyagból származó por (mint például az ólmot,

néhány fafajtát, ásványi anyagokat és fémet tartalmazó

festék) káros lehet (a por érintése vagy belégzése

allergiás reakciókat és/vagy légzőszervi betegségeket

okozhat a kezelő, illetve a közelben állók esetében);

viseljen pormaszkot és amennyiben

csatlakoztatható, dolgozzon porelszívó

• Bizonyos porfajták rákkeltő besorolással rendelkeznek

(ilyen például a tölgy- és a bükkfa pora), különösen a fa

kondicionálására szolgáló adalékokkal együtt; viseljen

pormaszkot és amennyiben csatlakoztatható,

dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat

azon termékkel kapcsolatosan, amellyel dolgozni kíván

• A gépet soha ne hagyja bekapcsolt állapotban, ha már

• Mindighúzzakiadugaszolóaljzatotmielőtt

tartozékot cserélne vagy bármit változtatna a gép

• Egyenletes indítást biztosító sebességszabályozó 5

• Forgásirány változtatás 6

- amennyiben az A 2 be/ki kapcsoló nem kattan

tökéletesen a helyére ne kapcsolja be gépét

! a forgásirány kizárólag a gép teljes leállása után

• A szerszámhegyek cseréje 7

- helyezze a szerszámhegyet a tokmányba, s tolja olyan

mélyre, amennyire csak lehet

! sohanehasználjonsérültbefogóvégű

• Forgatónyomaték beállítás (VariTorque) 8

- a forgatónyomatékot olyan módon növelhetjük, ha az

D kuplunggyürüt 1-röl 20-re forgatjuk cl. E állásban a

kuplungot reteszeljük nehéz fúró- és csavarozó

- amikor egy csavart akarunk becsavarni, először a

VariTorque 1-es helyzetű beállítását próbáljuk ki majd

növeljük ezt, amíg a kívánt mélységet el nem érjük41

• Mechanikus fokozatválasztás 9

- a F kapcsolót állitsuk a kívánt fordulatszám

! a fokozatváltó kapcsolótát átkapcsolni, ha a gép

fordulata lecsökkent

- alacsony fordulatszám

- magas forgatónyomaték

- csavarok be és kihajtásához, nagy átméröjű

- alacsony forgatónyomaték

- kisebb átméröjű furatokhoz

• A gép vezetése és tartása 0

! munka közben mindvégig tartsa gépet a szürke

színűmarkolatiterület(ek)en

- a szellőzőnyílásokat G 2 mindig tartsa szabadon

- ne gyakoroljon túl nagy nyomást a gépre; hagyja, hogy

a gép dolgozzon ön helyett

• Mindig a megfelelő szerszámhegyet használja !

! ne használjon kopott vagy életlen

• Fémekben történö fúráskor

- készítsünk kisméretü elöfuratot

- kenje időnként olajjal a fúróhegyet

• Csavarok faanyag végébe vagy szálirányába történö

behajtása elött készitsen elöfuratot

• Az eszköz optimális használatához a csavarra állandó

nyomást kell gyakorolni, különösen ha kicsavarjuk

• Ha keményfába csavarozunk, szükséges elöfuratot

• Forgácsmentes fúrás @

• Pormentes fúrás falban #

• Pormentes fúrás plafonban $

• Csempék/burkolólapok fúrása megcsúszás nélkül %

• A www.skil.com címen még több ötletet és javaslatot talál

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a gépet és a vezetéket (különös

tekintettel a szellőzőnyílásokra G 2)

! tisztításelőtthúzzakiacsatlakozódugót

• Ha a gép a gondos gyártási és ellenőrzési eljárás

ellenére egyszer mégis meghibásodna, akkor a javítással

csak SKIL elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni

- küldje az összeszerelt gépet a vásárlást bizonyító

számlával együtt a kereskedő vagy a legközelebbi

SKIL szervizállomás címére (a címlista és a gép

szervizdiagramja a www.skil.com címen található)

• Az elektromos kéziszerszámokat, tartozékokat és

csomagolást ne dobja a háztartási szemétbe (csak

EU-országok számára)

- a használt villamos és elektronikai készülékekről szóló

2012/19/EK irányelv és annak a nemzeti jogba való

átültetése szerint az elhasznált elektromos

kéziszerszámokat külön kell gyűjteni, és

környezetbarát módon újra kell hasznosítani

- erre emlékeztet a ^ jelzés, amennyiben felmerül az

intézkedésre való igény

MEGFELELŐSÉGINYILATKOZAT

• Egyedüli felelőséggel kijelentjük, hogy a “Műszaki

adatok” alatt leírt termék megfelel a következő

szabványoknak, illetve irányadó dokumentumoknak: EN

60745, EN 61000, EN 55014 a 2004/108/EK, 2006/42/

EK, 2011/65/EU irányelveknek megfelelöen

• Aműszakidokumentációakövetkezőhelyen

található: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

¹ÊÁÂÆιÆ¼½ÊÇǾ¼½Æ

• Az EN 60745 alapján végzett mérések szerint ezen

készülék hangnyomás szintje <70 dB(A) (normál eltérés:

3 dB) a rezgésszám ✱ m/s² (kézre-ható érték; szórás K =

✱ fém fúrásakor <2,5 m/s²

✱ csavarasakor <2,5 m/s²

• A rezgés-kibocsátási szint mérése az EN 60745

szabványban meghatározott szabványosított teszttel

összhangban történt; ez egy eszköznek egy másik

eszközzel történő összehasonlítására, illetve a

rezgésnek való kitettség előzetes felmérésére

használható fel az eszköznek az említett alkalmazásokra

történő felhasználása során

- az eszköznek eltérő alkalmazásokra, vagy eltérő,

illetve rosszul karbantartott tartozékokkal történő

felhasználása jelentősen emelheti a kitettség szintjét

- az idő, amikor az eszköz ki van kapcsolva, vagy

amikor ugyan működik, de ténylegesen nem végez

munkát, jelentősen csökkentheti a kitettség szintjét

! az eszköz és tartozékai karbantartásával, kezének

melegen tartásával, és munkavégzésének

megszervezésével védje meg magát a rezgések
