BEDIENUNGSANLEITUNG 6223 LA SKIL

ORIGINALBETRIEBSANLEITUNG

Bohrschrauber mit Netzkabel 6223

• Dieses Werkzeug ist bestimmt zum Bohren in Holz,

Metall, Keramik und Kunststo sowie zum Schrauben

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Bitte diese Bedienungsanleitung sorgfältig lesen und

TECHNISCHE DATEN 112

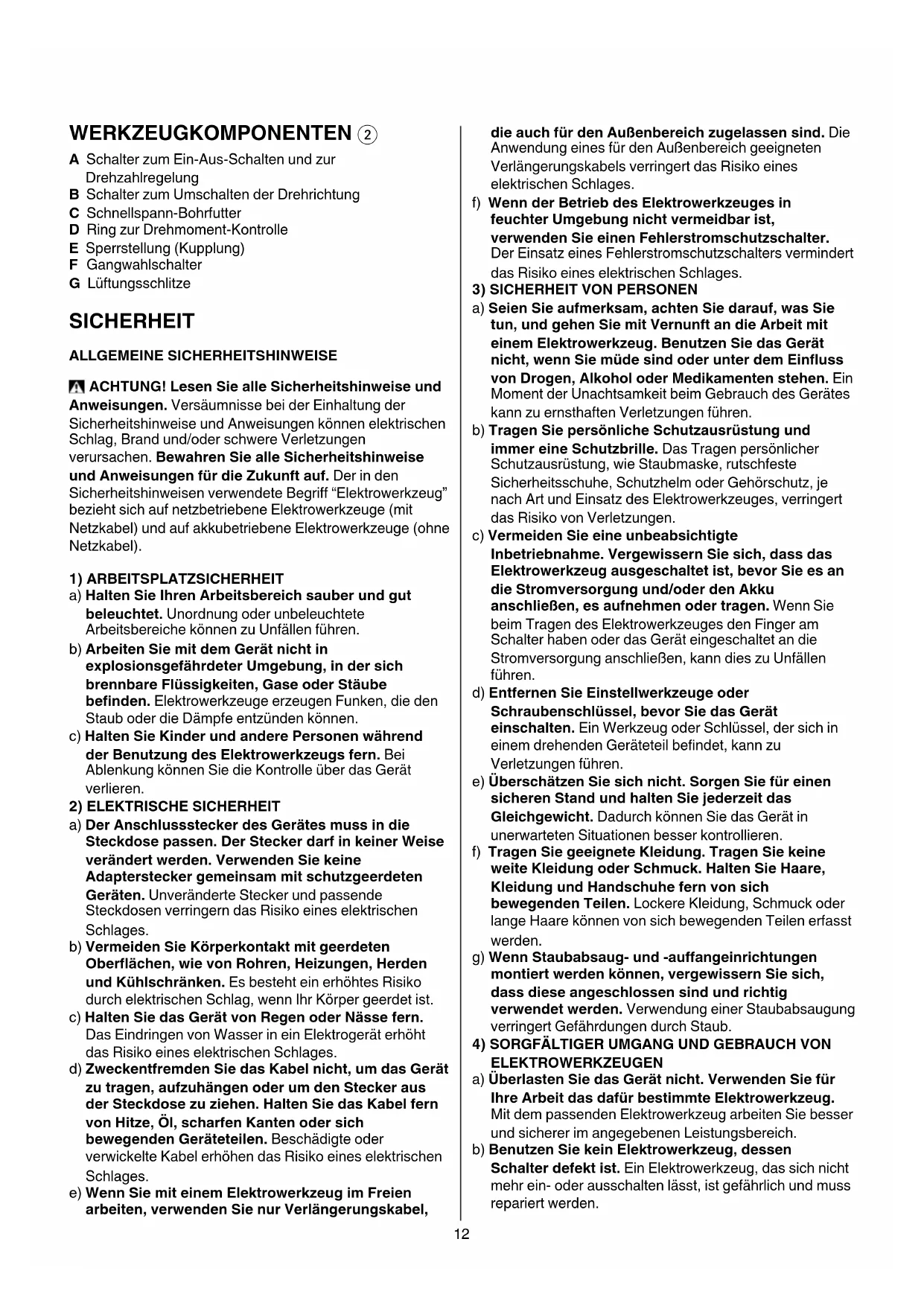

WERKZEUGKOMPONENTEN 2

A Schalter zum Ein-Aus-Schalten und zur

B Schalter zum Umschalten der Drehrichtung

C Schnellspann-Bohrfutter

D Ring zur Drehmoment-Kontrolle

E Sperrstellung (Kupplung)

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Gerät

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in

feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie es an

die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen erfasst

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR BOHRSCHRAUBER

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen Spannung

übereinstimmt (mit 230V oder 240V beschriftete

Werkzeuge können auch an 220V betrieben werden)

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

• Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste Leerlaufdrehzahl

• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem anerkannten

Elektrofachmann ersetzen

• Im Falle des unerwarteten Blockierens des Bohrers (mit

einer ruckartigen gefährlichen Reaktion), das Werkzeug

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen,

bei denen das Zubehör verborgene Stromleitungen

oder das eigene Netzkabel treffen kann (Kontakt mit

einer spannungsführenden Leitung setzt auch Metallteile

des Elektrowerkzeuges unter Spannung und führt zu

einem elektrischen Schlag)

• Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren,

oder ziehen Sie die örtliche

Versorgungsgesellschaft hinzu (Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag

führen; Beschädigung einer Gasleitung kann zur

Explosion führen; Eindringen in eine Wasserleitung

verursacht Sachbeschädigung oder kann einen

elektrischen Schlag verursachen)

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• ZiehenSiegrundsätzlichdenNetzstecker,bevorSie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

• Ein-/Aus-Schalten 4

• Drehzahlregulierung für Sanftanlauf 5

• Umschalten der Drehrichtung 6

- wenn die links/rechts Position nicht richtig einrastet,

kann der Schalter A 2 nicht betätigt werden

! Drehrichtung nur dann umschalten, wenn das

Werkzeug vollkommen stillsteht14

• Wechseln von Bits 7

- das Bit so tief wie möglich in das Bohrfutter einführen

! keine Bits mit beschädigtem Schaft benutzen

• Drehmoment-Kontrolle (VariTorque) 8

- das Drehmoment wird erhöht indem man

Kupplungsring D von 1 auf 20 dreht; in der Position E

wird die Kupplung gesperrt um schwere Bohr- und

Schraubarbeiten auszuführen

- beim Eindrehen einer Schraube beginnen Sie

zunächst mit der VariTorque Position 1 und erhöhen

dann langsam, bis die gewünschte Tiefe erreicht ist

• Mechanische Gangwahl 9

- Schalter F auf gewünschte Drehzahl stellen

! den Gangwahlschalter betätigen während das

Werkzeug langsam läuft

- zum Schrauben und Bohren von großen

- niedriges Drehmoment

- zum Bohren von kleinen Durchmessern

• Halten und Führen des Werkzeuges 0

! Werkzeug beim Arbeiten immer am grauen

- Lüftungsschlitze G 2 unbedeckt halten

- nicht zu viel Druck auf das Werkzeug ausüben; lassen

Sie das Werkzeug für Sie arbeiten

• Die entsprechenden Bits verwenden !

! nur scharfe Bits verwenden

• Beim Bohren in Metall

- kleines Loch vorbohren wenn ein größeres Loch

- Bits gelegentlich mit Öl einfetten

• Beim Eindrehen einer Schraube am Ende oder Kopfstück

eines Holzes sollte ein Loch vorgebohrt werden um ein

Spalten des Holzes zu vermeiden

• Für einen optimalen Gebrauch des Werkzeuges ist ein

ständiger Druck auf die Schraube notwendig, besonders

während des Ausschraubens

• Beim Eindrehen einer Schraube in Hartholz sollte ein

Loch vorgebohrt werden

• Splitterfreies Bohren in Holz @

• Staubfreies Bohren in Mauern #

• Staubfreies Bohren in Decken $

• Bohren in Fliesen ohne auszurutschen %

• Für mehr Tips siehe www.skil.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze G 2)

! Netzstecker vor dem Säubern ziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriften so

wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skil.com)

• Elektrowerkzeuge, Zubehör und Verpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2012/19/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol ^ erinnern

KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß das unter

“Technische Daten” beschriebene Produkt mit den

folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß

den Bestimmungen der Richtlinien 2004/108/EG,

2006/42/EG, 2011/65/EU

• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes <70 dB(A)

(Standardabweichung: 3 dB) und die Vibration ✱ m/s²

(Hand-Arm Methode; Unsicherheit K = 1,5 m/s²)

✱ beim Bohren in Metall <2,5 m/s²

✱ beim Schrauben <2,5 m/s²

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

TECHNISCHE GEGEVENS 1

2) ELEKTRISCHE VEILIGHEID

nakit, ali dolge lase.
