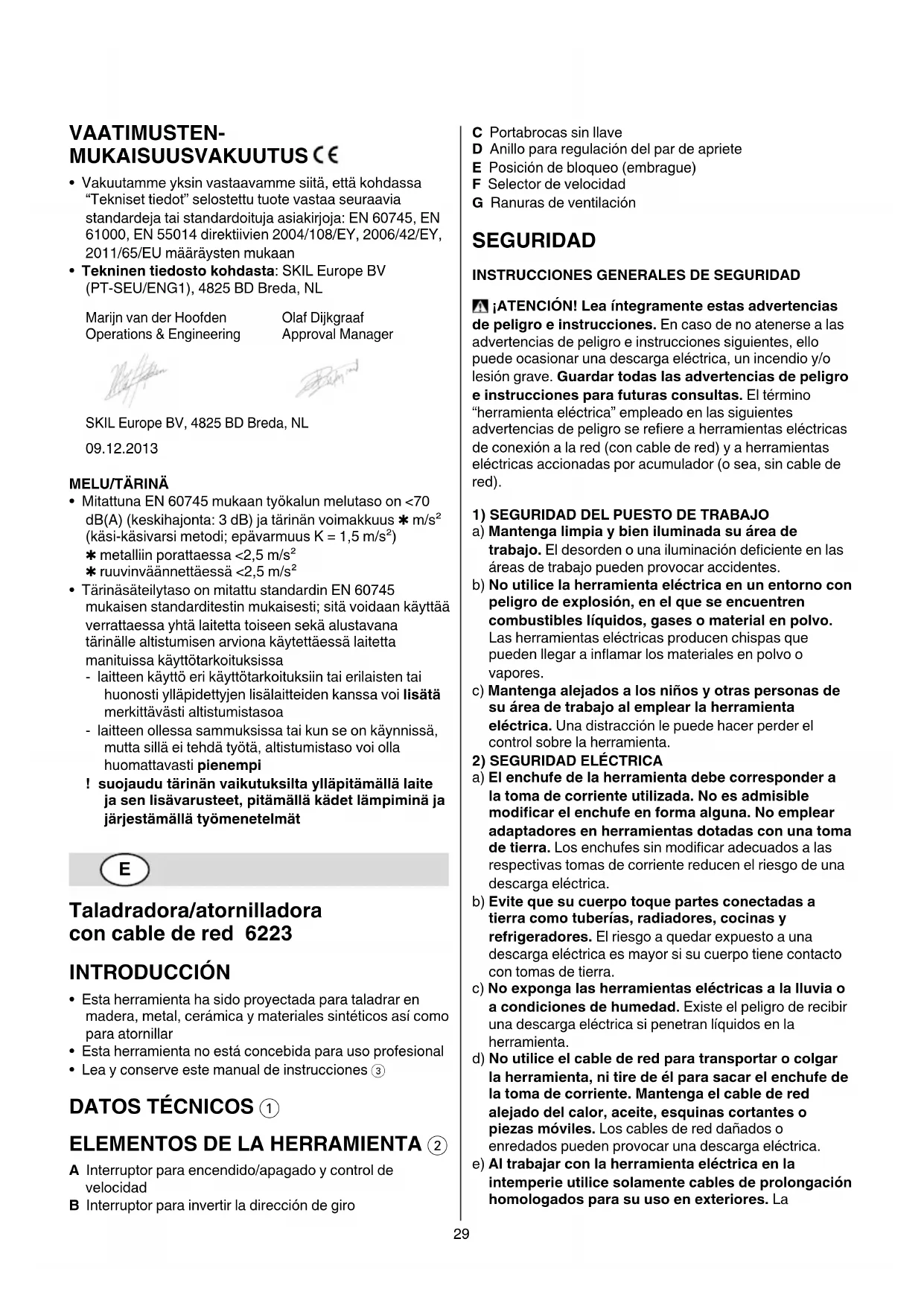

MANUAL DE USUARIO 6223 LA SKIL

con cable de red 6223

• Esta herramienta ha sido proyectada para taladrar en

madera, metal, cerámica y materiales sintéticos así como

• Esta herramienta no está concebida para uso profesional

• Lea y conserve este manual de instrucciones 3

ELEMENTOS DE LA HERRAMIENTA 2

A Interruptor para encendido/apagado y control de

B Interruptor para invertir la dirección de giro

C Portabrocas sin llave

D Anillo para regulación del par de apriete

E Posición de bloqueo (embrague)

F Selector de velocidad

G Ranuras de ventilación

SEGURIDAD INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias

de peligro e instrucciones. En caso de no atenerse a las

advertencias de peligro e instrucciones siguientes, ello

puede ocasionar una descarga eléctrica, un incendio y/o

lesión grave. Guardar todas las advertencias de peligro

e instrucciones para futuras consultas. El término

“herramienta eléctrica” empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (o sea, sin cable de

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de

trabajo. El desorden o una iluminación deciente en las

áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren

combustibles líquidos, gases o material en polvo.

Las herramientas eléctricas producen chispas que

pueden llegar a inamar los materiales en polvo o

c) Mantenga alejados a los niños y otras personas de

su área de trabajo al emplear la herramienta

eléctrica. Una distracción le puede hacer perder el

control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta debe corresponder a

la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas dotadas con una toma

de tierra. Los enchufes sin modicar adecuados a las

respectivas tomas de corriente reducen el riesgo de una

b) Evite que su cuerpo toque partes conectadas a

tierra como tuberías, radiadores, cocinas y

refrigeradores. El riesgo a quedar expuesto a una

descarga eléctrica es mayor si su cuerpo tiene contacto

con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia o

a condiciones de humedad. Existe el peligro de recibir

una descarga eléctrica si penetran líquidos en la

d) No utilice el cable de red para transportar o colgar

la herramienta, ni tire de él para sacar el enchufe de

la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o

piezas móviles. Los cables de red dañados o

enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en la

intemperie utilice solamente cables de prolongación

homologados para su uso en exteriores. La30

utilización de un cable de prolongación adecuado para

su uso en exteriores reduce el riesgo de una descarga

f) Si el funcionamiento de una herramienta eléctrica

en un lugar húmedo fuese inevitable, utilice un

cortacircuito de fuga a tierra. El uso de un

cortacircuito de fuga a tierra reduce el riesgo de

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta con prudencia.

No utilice la herramienta eléctrica si estuviese

cansado, ni bajo los efectos de alcohol, drogas o

medicamentos. El no estar atento durante el uso de una

herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección personal y en todo

caso unas gafas de protección. El riesgo a lesionarse

se reduce considerablemente si, dependiendo del tipo y

la aplicación de la herramienta eléctrica empleada, se

utiliza un equipo de protección adecuado como una

mascarilla antipolvo, zapatos de seguridad con suela

antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada

antes de conectarla a la toma de corriente y/o al

montar el acumulador, al recogerla, y al

transportarla. Si transporta la herramienta eléctrica

sujetándola por el interruptor de conexión/desconexión,

o si introduce el enchufe en la toma de corriente con la

herramienta eléctrica conectada, ello puede dar lugar a

d) Retire las herramientas de ajuste o llaves fijas antes

de conectar la herramienta eléctrica. Una herramienta

o llave colocada en una pieza rotativa puede producir

lesiones graves al accionar la herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base firme y

mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su

pelo, vestimenta y guantes alejados de las piezas

móviles. La vestimenta suelta, las joyas y el pelo largo

se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de

aspiración o captación de polvo, asegúrese que

éstos estén montados y que sean utilizados

correctamente. El empleo de estos equipos reduce los

riesgos derivados del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta

prevista para el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y con mayor seguridad

dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor

defectuoso. Las herramientas que no se puedan

conectar o desconectar son peligrosas y deben

c) Saque el enchufe de la red y/o desmonte el

acumulador antes de realizar un ajuste en la

herramienta eléctrica, cambiar de accesorio o al

guardar la herramienta eléctrica. Esta medida

preventiva reduce el riesgo de conectar accidentalmente

d) Guarde las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas

con su uso. Las herramientas utilizadas por personas

inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle si

funcionan correctamente, sin atascarse, las partes

móviles de la herramienta, y si existen partes rotas

o deterioradas que pudieran afectar al

funcionamiento de la herramienta. Si la herramienta

eléctrica estuviese defectuosa haga repararla antes

de volver a utilizarla. Muchos de los accidentes se

deben a herramientas con un mantenimiento deciente.

f) Mantenga los útiles limpios y afilados. Los útiles

mantenidos correctamente se dejan guiar y controlar

g) Utilice herramientas eléctricas, accesorios, útiles,

etc. de acuerdo con estas instrucciones, teniendo

en cuenta las condiciones de trabajo y la tarea a

realizar. El uso de herramientas eléctricas para trabajos

diferentes de aquellos para los que han sido concebidas

puede resultar peligroso.

a) Únicamente haga reparar su herramienta eléctrica

por un profesional, empleando exclusivamente

piezas de repuesto originales. Solamente así se

mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA TALADROS/

• Evite los daños que puedan causar los tornillos, clavos y

otros objetos sobre la pieza de trabajo; retírelos antes de

• Compruebe siempre que la tensión de alimentación es la

misma que la indicada en la placa de características de

la herramienta (las herramientas de 230V o 240V pueden

conectarse también a 220V)

• SKIL únicamente puede garantizar un funcionamiento

correcto de la herramienta al emplear accesorios

• Utilice únicamente accesorios cuyo límite de

revoluciones permitido sea como mínimo igual a las

revoluciones en vacío máximas de la herramienta

• Esta herramienta no debe utilizarse por personas

• Utilice cables de extensión seguros y completamente

desenrollados con una capacidad de 16 amperios

• Mantenga siempre el cable lejos de las partes móviles de

• Si llega a dañarse o cortarse el cable eléctrico durante el

trabajo, no tocar el cable, sino extraer inmediatamente el

• No utilizar la herramienta cuando el cable esté dañado;

hágalo cambiar por una persona calicada

• Si la broca se bloquea inesperadamente (causando una

brusca y peligrosa reacción), desconectar la herramienta

• En el caso de que se produjera un mal funcionamiento

eléctrico o mecánico, apague inmediatamente la

herramienta y desconecte el enchufe31

• Asegure la pieza de trabajo (una pieza de trabajo

jada con unos dispositivos de sujeción o en un tornillo

de banco, se mantiene sujeta de forma mucho más

segura que con la mano)

• Sujete la herramienta únicamente por las

empuñaduras aisladas al realizar trabajos en los

que el accesorio pueda tocar conductores

eléctricos ocultos o el propio cable de la

herramienta (el contacto con conductores portadores

de tensión puede hacer que las partes metálicas de la

herramienta le provoquen una descarga eléctrica)

• Utilice aparatos de detección adecuados para

localizar posibles conductores o tuberías ocultas, o

consulte a su compañía abastecedora (el contacto

con conductores eléctricos puede provocar una

descarga eléctrica e incluso un incendio; al dañar una

tubería de gas puede producirse una explosión; la

perforación de una tubería de agua pueden causar

daños materiales o una descarga eléctrica)

• No trabaje materiales que contengan amianto (el

amianto es cancerígeno)

• El polvo del material, como por ejemplo la pintura que

contiene plomo, algunas especies de madera, minerales y

metal podrían ser dañinos (el contacto o inhalación del

polvo podría producir reacciones alérgicas y/o transtornos

respiratorios al operador u otras personas cerca); utilice

una máscara contra el polvo y trabaje con un

dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como

cancerígenos (por ejemplo el polvo de roble y de haya)

especialmente junto con aditivos para el

acondicionamiento de la madera; utilice una máscara

contra el polvo y trabaje con un dispositivo de

extracción de polvo cuando lo conecte

Siga la normativa nacional en cuanto a extracción de polvo,

en función de los materiales que vayan a ser utilizados

• Ponga atención al guardar su herramienta de que el

motór está apagado y las partes móviles están parados

• Desenchufarsiemprelaherramientaantesde

realizar cualquier ajuste o cambiar algún accesorio

• Conexión/desconexión 4

• Control de velocidad para un arranque suave 5

• Inversión de la dirección de giro 6

- si el inversor de giro no está adecuadamente colocado

en la posición izquierda/derecha, el interruptor A 2 no

! sólo invierta la dirección de giro cuando la

herramienta esté completamente parada

• Cambio de brocas 7

- introduzca la broca lo más profundo posible dentro del

! no utilice brocas con un mago deteriorado

• Control del par de apriete (VariTorque) 8

- el par de apriete puesto se aumentará cuando el anillo

de embrague D será cambiado de la posición 1 al 20;

en la posición E el portabrocas está bloquedo para

permitir tareas duras de taladrado o atornillado

- al apretar un tornillo, empiece a utilizar VariTorque en

la posición 1 y vaya aumentado hasta alcanzar la

• Selector de velocidad mecánico 9

- coloque el selector F en la velocidad deseada

! accione el selector de velocidad mientras la

herramienta marcha lentamente

- par de apriete elevado

- para atornillar y taladrar grandes diámetros

- para roscar de tornillo

- par de apriete inferior

- para taladrar pequeños diámetros

• Sujección y manejo de la herramienta 0

! durante el trabajo, sujete siempre la herramienta

por la(s) zona(s) de empuñadura de color gris

- mantenga las ranuras de ventilación G 2

- no ejerza demasiada presión en la herramienta; deje

que la herramienta haga su trabajo

CONSEJOS DE APLICACIÓN

• Utilice las brocas adecuadas !

! utilice únicamente brocas afiladas

• Al taladrar metales ferrosos

- pretaladre antes un agujero pequeño

- lubrique de cuando en cuando la broca con aceite

• Taladrar de antemano un agujero para poder atornillar

en/cerca o al lado de la madera para prevenir la rotura de

• Para un uso óptimo de su herramienta es necesaria una

presión constante sobre el tornillo ante todo en la

extracción del mismo

• Cuando atornille en madera dura realice un pequeño

• Taladrar sin virutas en madera @

• Taladrado sin polvo en paredes #

• Taladrado sin polvo en techos $

• Taladrado en azulejos sin resbalar %

• Para más consejos vea www.skil.com

MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Mantenga limpio el cable eléctrico y la herramienta

(sobre todo las ranuras de ventilación G 2)

! desenchufar la herramienta antes de limpiar

• Si a pesar de los esmerados procesos de fabricación y

control, la herramienta llegase a averiarse, la reparación

deberá encargarse a un servicio técnico autorizado para

herramientas eléctricas SKIL

- envíe la herramienta sin desmontar junto con una

prueba de su compra a su distribuidor o a la estación

de servicio más cercana de SKIL (los nombres así

como el despiece de piezas de la herramienta guran

• No deseche las herramientas eléctricas, los

accesorios y embalajes junto con los residuos

domésticos (sólo para países de la Unión Europea)32

- de conformidad con la Directiva Europea 2012/19/CE

sobre residuos de aparatos eléctricos y electrónicos y

su aplicación de acuerdo con la legislación nacional,

las herramientas eléctricas cuya vida útil haya llegado

a su n se deberán recoger por separado y trasladar a

una planta de reciclaje que cumpla con las exigencias

- símbolo ^ llamará su atención en caso de necesidad

DECLARACIÓN DE CONFORMIDAD

• Declaramos bajo nuestra sola responsabilidad que el

producto descrito bajo “Datos técnicos” está en

conformidad con las normas o documentos normalizados

siguientes: EN 60745, EN 61000, EN 55014, de acuerdo

con las disposiciones en las directivas 2004/108/CE,

2006/42/CE, 2011/65/UE

• Medido según EN 60745 el nivel de la presión acústica

de esta herramienta se eleva a <70 dB(A) (desviación

estándar: 3 dB) y la vibración a ✱ m/s² (método

brazo-mano; incertidumbre K = 1,5 m/s²)

✱ al taladrar en metal <2,5 m/s²

✱ al atornillar <2,5 m/s²

• El nivel de emisión de vibraciones ha sido medido según

una prueba estándar proporcionada en EN 60745; puede

utilizarse para comparar una herramienta con otra y

como valoración preliminar de la exposición a las

vibraciones al utilizar la herramienta con las aplicaciones

- al utilizarla para distintas aplicaciones o con

accesorios diferentes o con un mantenimiento

deciente, podría aumentar de forma notable el nivel

- en las ocasiones en que se apaga la herramienta o

cuando está funcionando pero no está realizando

ningún trabajo, se podría reducir el nivel de

exposición de forma importante

! protéjase contra los efectos de la vibración

realizando el mantenimiento de la herramienta y

sus accesorios, manteniendo sus manos

calientes y organizando sus patrones de trabajo

ferramentas eléctricas operadas com corrente de rede (com

cabo de rede) e a ferramentas eléctricas operadas com

acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

superfícies ligadas à terra, como por exemplo

elevado de choques eléctricos, caso o corpo for ligado à

c) A ferramenta eléctrica não deve ser exposta à

ferramenta eléctrica aumenta o risco de choques

torcidos aumentam o risco de choques eléctricos.

use um cabo de extensão apropriado para áreas

externas reduz o risco de choques eléctricos.

risco de um choque eléctrico.

eléctrica esteja desligada, antes de conectá la à

eléctrica seja ligada acidentalmente.

tenham lido estas instruções. Ferramentas eléctricas

limpas. Ferramentas de cortes devidamente tratadas,

ferramentas eléctricas SKIL

ferramentas eléctricas e electrónicas usadas e a

schimbare de accesoriu
